电子台秤上海耀华XK3190D2标定问题汇总

Re:[求助]上海耀华Xk3190-D2+的标定问题XK3190-D2+标定调试一、正确地联接传感器，接通电源，仪表进行笔画自检，完毕后，进入工作状态。

二、在仪表背面的15芯RS232插头座上，插上标定头（即出厂时，配件中有一将14、15脚短接的15芯RS232插头，即为标定头）。

三、此时便可进行标定和参数设置，按下表所示的操作步骤进行标定（*为原设置值）。

表一步骤操作显示注解1按[标定] 在称重状态下[d ***][d 005] 输入分度值（d=公度值）可以为1/2/5/10/20/50/100例如：52按[2]按[输入] [dc *][dc 2] 输入小数点的位置（0～4）例如：23按[6][0][4][5]按[输入] [F***.**][F060.45] 输入超载报警值（F通常为秤的量程加上9个分度值）注：①如果不需标定，直接按[输入]键进入第七步，或按[称重]退出②若需标定，则F值一定要输入一遍，即使原显示F值是正确的例如：输入F=60.454按[输入] [noLoAd][……] 检测空秤零点，让秤空载并稳定后按[输入]，等待约5～10秒5输入加载重量按[6][0][0][0]按[输入] [AloAd 1][0060.00][……] 加载一定的重量，越接近满量程越好例如：60.00公斤等待约5～10秒6按[输入]……按[输入] [tt ***]…………[h4 ***] 至此标定工作结束，此后可检查或修改一些参数和标率。

tt、c0～c2、n0～n9、d0～d4、h0～h4为标率，不必修改。

此时通常按[称重]键退出。

tt、c0～c2、n0～n9、d0～d4、h0～h4为标定参数！请仔细记录，妥善保存！紧急时可调用！7按[1][2][2]按[输入] [Pn xyz][Pn 122]输入系统参数Pn：零点跟踪范围和置零范围x：零点跟踪范围y：置零范围z：开机置零范围(详见注3)例如：1228按[0][1]按[输入] [Adr **][Adr 01] 通讯地址（01～26）例如：19按[3]按[输入] [bt *][bt 3] bt：串行通讯的波特率（0～5）0 ：300波特率1 ：600波特率2 ：900波特率3 ：1200波特率4 ：2400波特率5 ：4800波特率例如：310按[0]按[输入] [FLt 2][FLt 0] FLt：数字滤波强度（0～5）称重稳定条件好时选择小值称重稳定条件差时选择大值通常选择011按[1][1]按[输入][y *****][y 00011]y参数的意义见注412按[输入] [b 000000][b 000000] 输入补偿标定值详见注513显示End数秒后退回称重显示标定结束※注1：调试结束后，可以将控制参数的设置结果和标率通过打印机打印出来（操作方法：插上标定头，按[报表打印]，显示[d ****]，按[5]，然后按[输入]即可）（★所打印内容参见附录1），并保存好，以备在发生意外情况时可重新输入，但输入时一定要先输入F值，再按两次[称重]后即可输入。

※注2：在第4、5步中，按[称重]键表示不执行而直接转入下一步，除此之外的任何情况下，按[称重]键的作用总是退出键盘操作，进入称重显示。

※注3：Pn参数的设置方法：表二X的值1 2 3 4 5 6 7零点跟踪范围0.5e 1.0e 1.5e 2.0e 2.5e 3.0e 3.5e表三Y的值1 2 3 4 ≥5按[置零]键的置零范围2%F.S 4%F.S 10%F.S 20%F.S 100%F.S表四Z的值1 2 3 4 ≥5开机置零范围2%F.S 4%F.S 10%F.S 20%F.S 100%F.S※注4：Y参数有五个位，自左到右分别为1～5位，每个位的作用如下：第一位第二位第三位第四位第五位0 串行通讯为指令发送方式大屏幕显示输出为毛重值重量单位为公斤数据记录不使用货号数据记录不使用车号1 串行通讯为连续发送方式大屏幕显示输出为净重值重量单位为吨数据记录使用货号数据记录使用车号※注5：该方法是为小负载标定的秤，而在MaX称重出现误差进行修正而专门设计的。

如一台80吨的秤，在标定时只用20吨砝码进行标定，工作中发现0-30吨线性良好，允差在规定的范围内，但在称50吨重物时，显示50.10吨，就可用些方法进行补偿。

具体方法是：在显示[b 00000]时，输入真实值，即[b 50.00]，再按[输入]，显示器显示50.00，此时量程误差已消除，0～20吨的线性标率不变。

如果不需要补偿标定，在显示[b 00000]时按[输入]即可退出。

※注6：非线性修正的方法：①在上述标定过程的第五步中，可分多次加载以实现非线性修正的目的。

②每次加载后，用数字键输入加载的重量，再按[检查]键。

最后一次加载应改按[输入]键。

③最多可有五个加载点。

※注7：标定过程中的所有参数或标率只有在插上标定头后才可以按以上步骤进行检查或修改。

但最后一个参数y即使没有插上标定头仍可以检查或修改。

方法如下：①在称重显示状态下：按住[标定]键不放约2秒钟。

②仪表显示：[c*****]，送入密码03190，显示：[C03190]，再按[输入]键。

③仪表显示：[y*****]，此时“*****”为y的原设置值，可用数字键修改之，再按[输入]键结束。

※注8：若超载报警值大于65535，则分度值必须设置大于5，否则仪表自动选分度值=5传感器与仪表的连接1.传感器的连接采用9芯D型插头座。

如下图示标注了各引脚的意义。

2.如果使用四芯屏蔽电缆必须将+E与+S、-E与-S短接。

※传感器与仪表的联接必须可靠，传感器的屏蔽线必须可靠接地。

联接线不允许在仪表通电的情况下进行插拔，防止静电损坏仪表或传感器。

※传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

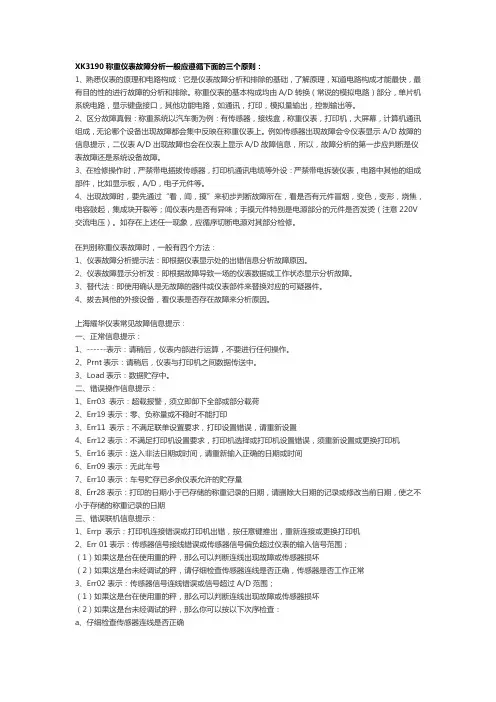

XK3190-D2+技术参数1.型号XK3190-D2+2.模拟部分转换原理∑-△式AD输入信号范围0mV～30mV最大净输入信号30mV转换速度50次/秒A/D转换分辨码70万码非线性< 0.01%F.S增溢漂移6PPM/℃标定全部采用键盘操作完成供桥电源DC, 15V, 350mA 可连接6个数350Ω的传感器传感器的连接方式采用6线式,长线自动补偿,补偿距离约50米3.显示6位荧光显示,字高0.8英寸,6个状态指示符.显示范围00000～99995(不考虑小数点)分度值1/2/5/10/20/50/100可选4.时钟可显示年/月/日、时/分/秒,自动闰年、闰月精度±5s/24h, 不受断电影响5.轻触薄膜键盘数字键0～9功能键20个(其中10个与数字键复合使用)键材料轻触式薄膜开关6.大屏幕显示器接口串行输出方式，波特率600传输方式(信号1)20mA电流环(恒流源输出)(信号2)RS232传输的数据格式11位传输距离(1)≤2000米（电流环恒流源输出）(2)≤15米（RS232信号输出）7.打印接口标准并行输出接口，可连接仪表指定的打印机8.串行通讯接口传输方式RS232C/RS422(选配)波特率波特率可选300/600/900/1200/2400/4800传输的数据格式10位:1位起始位,8位二进制数据位(ASCII编码),1位停止位传输距离(1)RS232:约15米(2)RS422:约1000米8.打印接口标准并行输出接口可配TpuP16微型打印机,TM800,KX-P1121,LQ1600K宽行打印机9.数据贮存可贮存255个车号和皮重,100个货号,512组称重记录10.使用电源交流电源AC180～240V 49Hz～51Hz11.使用环境使用温度0℃-40℃储运温度-25℃～55℃相对湿度≤85%RH预热时间15分钟保险丝200mA12.外形310*195*186(mm)自重约3公斤XK3190-D2+常见故障排除1. 仪表提示“Er 06 ”打开仪表，首先测量7815 是否输出为15V ，如果为15V ，可考虑换A/D 板。

换A/D 后，一般故障消除，如果仍显示“Er 06 ”，说明主板也有故障。

换主板一定要标定，换A/D 板一般相差 2 ～ 3 分度，最好也重新标定。

2. 仪表称量漂移漂移一般和A/D 板以及15V 电源有关。

测量15V 电源正常，可判断为A/D 板故障；15V 电源不正常，在断电情况下，用万用表测一下7815 、输入对地、输入对地二二之间是否击穿短路，如果短路，则更换7815 。

再看看主板有无电容突起，通电扁桥是否发烫，若有电容突起、扁桥发烫，则更换主板上有故障的元器件，重新标定直至汽车衡正常工作。

3. 开机无显示首先打开仪表保险丝插座，若保险丝已爆，更换保险丝。

仪表有显示情况下通电一段时间，看变压器是否发烫，正常，说明只是保险丝坏，若变压器发烫，说明仪表内有器件短路或阻值变小才导致保险丝爆。

如果换保险丝后仪表仍不显示，用万用表测一下交流是否有220V ，没有，则检查仪表插头和插座之间是否接触不好。

若有220V 交流输入无交流输出，则说明变压器初级线圈已断，换变压器后检查5V 或15V 是否正常，如正常还无显示，则换主印刷线路板，直至汽车衡能正常工作。

4. 无显示此类故障一般和主板、显示板有关，看主板上5V 电压是否正常，5V 电压正常可更换主板上有IC 插座的芯片，依次为81C55 、74HC244 和27C512 芯片。

注意换芯片时脚一定要插好，方向不要插反。

若有显示，则说明上面几块芯片损坏。

若仍无显示且长鸣，可换主板。

鸣叫正常，但不显示，以及换主板后仍不显示，可更换显示板。

5. 打印出现不正常打印不正常，主要和81C55 、74HC244 、27C512 及D4 、D5 的5V 稳压管有关，仪表内打印连接线脱落也会造成此类现象。

首先要用万用表检查81C55 第5 脚和地是否击穿，如果击穿，将芯片拆下，检查第 5 脚和20 脚之间是否击穿。

测量D4 、D5 的5V 稳压管两段之间是否短路，若短路则可剪去5V 稳压管，不影响打印。

仍打印不正常，可依次换上新的81C55 、74HC244 、27C512 ，一般都能解决问题。

如果换上新仪表、新打印机，打印仍不正常，可将打印机和仪表电源分开，不接在同一个电源插座上，把R3 －9 芯、R3 －15 芯、R3 －25 芯之间接地连接线剪断，避免干扰。

6. 仪表无大屏幕首先用新的仪表和用户的大屏幕连接，能连接，则说明用户的仪表有故障；不能连接，说明大屏幕损坏或与仪表不配套。

如果大屏幕是99 年以后生产的就不存在不配套的问题。
