KY-8120微机线路保护测控装置

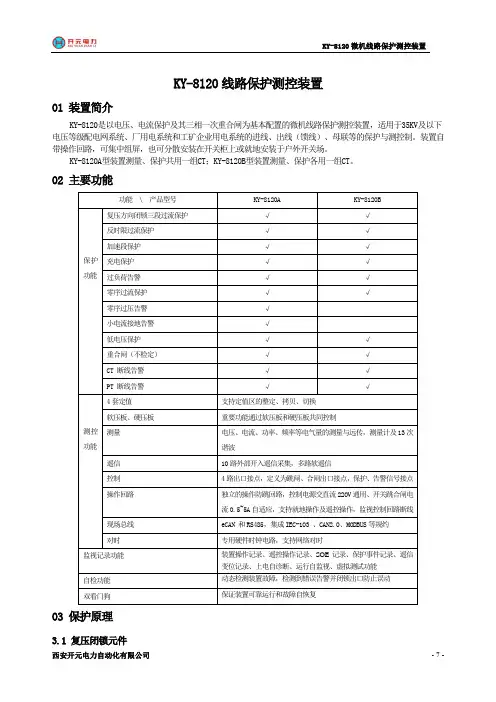

KY-8120线路保护测控装置01 装置简介KY-8120是以电压、电流保护及其三相一次重合闸为基本配置的微机线路保护测控装置，适用于35KV及以下电压等级配电网系统、厂用电系统和工矿企业用电系统的进线、出线（馈线）、母联等的保护与测控制。

装置自带操作回路，可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。

KY-8120A型装置测量、保护共用一组CT；KY-8120B型装置测量、保护各用一组CT。

02 主要功能功能 \ 产品型号KY-8120A KY-8120B保护功能复压方向闭锁三段过流保护√√反时限过流保护√√加速段保护√√充电保护√√过负荷告警√√零序过流保护√√零序过压告警√小电流接地告警√低电压保护√√重合闸（不检定）√√CT 断线告警√√PT 断线告警√√测控功能4套定值支持定值区的整定、拷贝、切换软压板、硬压板重要功能通过软压板和硬压板共同控制测量电压、电流、功率、频率等电气量的测量与远传，测量计及13次谐波遥信10路外部开入遥信采集，多路软遥信控制4路出口接点，定义为跳闸、合闸出口接点，保护、告警信号接点操作回路独立的操作防跳回路，控制电源交直流220V通用、开关跳合闸电流0.5~5A自适应，支持就地操作及遥控操作，监视控制回路断线现场总线eCAN 和RS485，集成IEC-103 、CAN2.0、MODBUS等规约对时专用硬件时钟电路，支持网络对时监视记录功能装置操作记录、遥控操作记录、SOE记录、保护事件记录、遥信变位记录、上电自诊断、运行自监视、虚拟测试功能自检功能动态检测装置故障，检测到错误告警并闭锁出口防止误动双看门狗保证装置可靠运行和故障自恢复03 保护原理3.1 复压闭锁元件利用复合电压闭锁元件，可以保证装置在电机反充电等非故障情况下不出现误动作，同时可提高相间电流保护的灵敏度。

复合电压闭锁元件开放条件：A ．MIN （Uab 、Ubc 、Uca ）< Uset ；Uset 为低电压定值B ．U2 >U2set ；U2为负序电压，U2set 为负序电压定值以上两个关系为或逻辑。

线路( 母联) 保护测控装置

U T-9912线路（母联）保护测控装置　使用说明书　珠海优特电力科技股份有限公司　 2002年12月　ＵＴ－９９系列微机式保护测控装置型号及功能　l ＵＴ－９９０１适用于１１０ＫＶ及以下变电站（电厂）两台站用变（厂用变）的监测与控制。

　l ＵＴ－９９０２适用于变电站同电压等级的两段ＰＴ并列、解列、测量与监视报警，也可用于不同电压等级的两台ＰＴ的测量与监视报警。

　l ＵＴ－９９１１Ａ适用于３－１０ＫＶ不接地系统或经消弧线圈接地系统的馈线保护、控制及测量。

　l ＵＴ－９９１１Ｂ适用于３５－６６ｋＶ不接地系统或经消弧线圈接地（或小电阻接地）系统的线路（母联）保护、控制及测量；对１１０ＫＶ终端线路保护（不需要距离保护的场合）也完全适用。

　l ＵＴ－９９１２适用于３５－１１０ｋＶ直接接地系统或经消弧线圈接地系统的线路（母联）保护及测量控制；对于３５ｋＶ－１１０ｋＶ经由电阻接地系统也完全适用。

　l ＵＴ－９９３１Ａ适用于１１０ｋＶ及以下双卷变压器的主保护，装置还包含非电量保护动作后信号、动作事件记录以及延时类非电量保护。

　l ＵＴ－９９３１Ｂ适用于１１０ｋＶ及以下桥型接线双卷（三侧）变压器的主保护。

　l ＵＴ－９９３１Ｃ适用于１１０ｋＶ及以下三圈变压器的主保护，不适用于自耦变压器保护。

　l ＵＴ－９９３２Ａ适用于１１０ｋＶ及以下变压器不接地侧的后备保护、测量、控制。

　l ＵＴ－９９３２Ｂ适用于１１０ｋＶ及以下变压器接地侧的后备保护、测量、控制。

　l ＵＴ－９９３３适用于１１０ｋＶ及以下电压等级的两卷或三卷变压器一侧的电气测量，两组消弧线圈电流的测量，有载调压变压器的电压分接头调节与显示，以及变压器中性点地刀的遥控分、合。

　l ＵＴ－９９３４Ａ适用于１１０ＫＶ及以下二圈变或三圈变的本体保护，同时具有双母线电压切换和一个操作回路功能。

　l ＵＴ－９９３４Ｂ适用于１１０ＫＶ及以下二圈变或三圈变的本体保护，装置同时具有两路独立的带硬件返校的操作回路功能。

线路保护测控装置技术协议书

线路保护测控装置技术协议书甲方（采购方）：名称：______________________地址：______________________联系人：____________________联系电话：____________________乙方（供应方）：名称：______________________地址：______________________联系人：____________________联系电话：____________________鉴于甲方拟采购乙方的线路保护测控装置，为明确双方在技术方面的权利和义务，确保装置的性能和质量满足甲方的要求，经双方友好协商，达成如下技术协议：一、装置概述及应用范围1. 装置名称：______________________2. 装置型号：______________________3. 应用范围：适用于 [具体线路类型和电压等级] 的线路保护与测控。

二、技术规范和标准乙方所提供的线路保护测控装置应符合以下技术规范和标准：1. [列出相关的国家标准和行业标准]2. 装置的技术性能指标应满足 [具体的技术要求和性能参数]三、装置的功能要求1. 保护功能具备 [列举具体的保护功能，如过流保护、速断保护等]保护动作的准确性和可靠性应满足 [规定的指标]2. 测控功能能够准确测量 [相关的电气参数，如电流、电压等]具备遥控、遥信、遥测等功能，通信规约应符合 [指定的规约] 3. 其他功能[如有特殊功能要求，在此列出]四、技术性能指标1. 测量精度电流测量精度：不低于 [具体精度值]电压测量精度：不低于 [具体精度值]功率测量精度：不低于 [具体精度值]2. 保护动作时间速断保护动作时间：不大于 [具体时间]过流保护动作时间：在 [规定的电流范围] 内，动作时间误差不超过 [允许误差]3. 装置的可靠性指标平均无故障时间（MTBF）：不小于 [具体时长]可用率：不低于 [具体百分比]五、装置的硬件配置1. 处理器及存储器采用 [指定型号或性能的处理器]存储器容量应满足 [数据存储和处理的要求]2. 输入输出接口具备 [规定数量和类型的模拟量输入、开关量输入和输出接口]接口的防护等级应达到 [具体等级]3. 人机界面配备 [描述显示屏的类型、尺寸和分辨率] 的显示屏，操作方便直观具备按键或触摸屏操作功能六、装置的软件功能1. 操作系统采用 [指定的操作系统]2. 保护算法采用先进的保护算法，确保保护动作的准确性和快速性3. 软件升级支持在线或离线软件升级，升级过程应简单、安全七、试验与检验1. 乙方应按照相关标准和规范对装置进行出厂试验，并提供试验报告。

WDZ-5211线路保护测控装置讲解

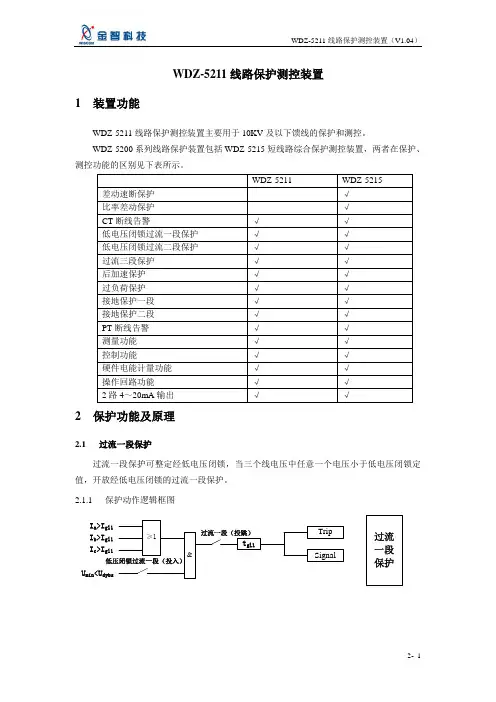

WDZ-5211线路保护测控装置1装置功能WDZ-5211线路保护测控装置主要用于10KV及以下馈线的保护和测控。

WDZ-5200系列线路保护装置包括WDZ-5215短线路综合保护测控装置，两者在保护、测控功能的区别见下表所示。

2保护功能及原理2.1过流一段保护过流一段保护可整定经低电压闭锁，当三个线电压中任意一个电压小于低电压闭锁定值，开放经低电压闭锁的过流一段保护。

2.1.1保护动作逻辑框图I a>I gl1I c>I gl1I b>I gl1U min<U dybs2.1.2 保护动作判据⎪⎩⎪⎨⎧<>>dybsgl gl U U t t I I min 11max 式中，I max ：A 、B 、C 相电流（I a ，I b ，I c ）最大值（A ）I a ：A 相电流值（A ） I b ：B 相电流值（A ） I c ：C 相电流值（A ）U min ：AB 、BC 、CA 线电压（U ab 、U bc 、U ca ）最小值（V ） U ab ：AB 线电压（V ） U bc ：BC 线电压（V ） U ca ：CA 线电压（V ）I gl1：过流一段保护动作电流整定值（A ） t gl1：过流一段保护动作时间整定值（s ） U dybs ：低电压闭锁过流电压整定值（V ）2.2过流二段保护过流二段保护可整定经低电压闭锁，当三个线电压中任意一个电压小于低电压闭锁定值，开放经低电压闭锁的过流二段保护。

2.2.1保护动作逻辑框图I a >I gl2I c >I gl2I b >I gl2U min <U dybs2.2.2 保护动作判据⎪⎩⎪⎨⎧<>>dybsgl gl U U t t I I min 22max 式中，I gl2：过流二段保护动作电流整定值（A ）t gl2：过流二段保护动作时间整定值（s ）2.3 过流三段保护 2.3.1保护动作逻辑框图I a >I gl3I c >I gl3I b >I gl32.3.2保护动作判据⎪⎩⎪⎨⎧>>33max gl gl t t I I 式中，I gl3：过流三段保护动作电流整定值（A ）t gl3：过流三段保护动作时间整定值（s ）2.4后加速保护为防止厂用电切换后合闸于故障线路，装置提供了后加速保护。

RCS9611C线路保护测控装置技术使用说明

RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气某2005年1月RCS-9611C线路保护测控装置1基本配置及规格：1．1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可在开关柜就地安装。

保护方面的主要功能有：1）三段可经复压闭锁的方向过流保护；2）三段零序过流保护；3）三相一次重合闸；4）过负荷功能；5﹚独立过流和零序过流加速保护；6）低周减载功能；7）小电流接地选线；8）独立的操作回路。

测控方面的主要功能有：1）25路遥信开入采集；2）正常断路器遥控分合、小电流接地选线；3）IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测；4）事件SOE等；保护信息方面的主要功能：1）装置描述的远方查看；2）装置参数的远方查看；3）保护定值和区号的远方查看、修改功能；4）软压板状态的远方查看、投退；5）装置保护开入状态的远方查看；6）装置运行状态（包括保护动作元件的状态、运行告警和装置的自检信息）的远方查看；7）远方对装置实现信号复归；8）故障录波上送功能。

支持电力行业标准DL/T667-1999（IEC60870-5-103标准）的通讯规约，配有以太网，双网，100Mbps，超五类线或光纤通讯接口。

1．2技术数据1．2．1额定数据直流电压：220V，110V 允许偏差+15％，-20％交流电压：100/V（相电压），100V（线电压）交流电流：5A，1A频率：50Hz1．2．2功耗交流电压：< 0.5VA/相交流电流：< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流：正常 < 15W跳闸 < 25W1．2．3主要技术指标1>定时限过流：电流定值：0.1In～20In定值误差： < 5％时间定值：0～100S2>零序过流保护电流定值：0.1A～12A定值误差： < 5％时间定值：0～100S3>低周减载频率定值：45～50Hz定值误差：0.01Hz时间定值：0～100SDFDT闭锁定值：0.3～10Hz/S4>重合闸重合闸时间：0.1～9.9S5>遥信开入：分辨率<2ms信号输入方式：无源接点6>遥测量计量等级电流：0.2级其他：0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入至模数变换器，CPU经采样数字处理后，构成各种保护继电器，并计算各种遥测量。

LCS621微机线路保护测控装置

1 适用范围LCS621微机线路保护装置主要适用于35KV及以下电压等级的线路变压器组保护，可集中组屏，也可分散于开关柜。

2 主要功能2.1保护功能①三相（或两相）式三段电流保护（速断、限时电流速断、过流），（带后加速、低压闭锁、方向保护）②反时限过流保护（该功能仅适用于V2.02版以上）③三相一次重合闸(不对应启动、保护启动、检无压)④低频减载(带欠流闭锁，滑差闭锁)⑤零序方向保护（小电流接地选线用）⑥低压减载（带加速功能）⑦零序过流保护⑧过负荷告警⑨PT、CT断线、线路PT断线报警以上各种保护均有软件开关，可分别投入和退出。

2.2远动功能①遥测：Ia、Ib、Ic、P、Q、COSФ、Ula②遥信：一个断路器（双位置遥信），两个开关遥信，弹簧未储能，轻瓦斯告警，重瓦斯跳闸（油浸式）变压器超温告警，超温跳闸（干式变）③遥脉：本线路有功，无功电量（与两个遥信复用，可选）④遥控：本线路遥跳、遥合2.3录波功能装置具有故障录波功能，记忆最新8套故障波形，记录故障前10个周波，故障后10个周波，返回前10个周波，返回后5个周波，可在装置上查看、显示故障波形，进行故障分析，也可上传当地监控或调度。

3 技术指标3.1额定数据交流电流5A、1A交流电压100V交流频率50HZ直流电压220V、110V3.2功率消耗交流电流回路IN=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A直流电源回路正常工作不大于10W保护动作不大于20W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10S40倍额定电流允许1S交流电压回路 1.2倍额定电压连续工作直流电源回路80%—110%额定电压连续工作3.4测量误差测量电流电压不大于±0.3%有(无)功功率不大于±0.5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-25℃～75℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。

NTS8710通用线路保护测控装置用户手册V1[1].02

第四章常见问题说明.................................. 37
4.1 装置接线及调试问题 ........................... 37 4.2 液晶显示及键盘操作问题 ....................... 38 4.3 信号灯显示问题 ............................... 41 4.4 开关量输入及输出问题 ......................... 45 4.5 测量值显示问题 ............................... 46 4.6 操作电路相关问题 ............................. 51 4.7 通讯问题 ..................................... 56
5
NTS8710 用户手册 V1.02 版
图 2-2 装置原理图
6
NTS8710 用户手册 V1.02 版
2-3 背板端子定义图
2.4 背板端子说明
P1：通讯端子 z 端子 101～103 为备用端子。
7
NTS8710 用户手册 V1.02 版 z 端子 104、105 为主 RS485 接口，104 为正、105 为负。 z 端子 106、107 为从 RS485 接口，106 为正、107 为负。 z 端子 108 为信号接地端。 P2：开关输入端子 z 端子 201～212 为遥信量开入节点，其公共端为 213，该端
13
NTS8710 用户手册 V1.02 版出主要为 160×128 点阵的液晶屏，带有背光显示，同时为保护液晶屏，提高使用寿命，在无人操作 5 分钟后，装置关闭液晶显示，再次使用时，按任意键即可打开。为能更直观的显示装置运行状况，面板上配设了 9 个 LED 信号灯，分为：运行信号灯和异常信号灯，运行灯主要反映装置运行情况及电力设备运行状况，异常灯则反映电力设备发生了异常事件。

线路保护测控装置技术协议书

线路保护测控装置技术协议书甲方（采购方）：______________________法定代表人：______________________地址：______________________联系方式：______________________乙方（供应方）：______________________法定代表人：______________________地址：______________________联系方式：______________________鉴于甲方拟采购线路保护测控装置，乙方具备提供该装置及相关技术服务的能力和资质，双方经友好协商，达成以下技术协议：一、设备名称、型号及数量1. 设备名称：线路保护测控装置2. 设备型号：[具体型号]3. 设备数量：[具体数量]二、技术规格及要求1. 基本功能具备过流保护、速断保护、零序保护等功能。

实现对线路电压、电流、功率等参数的测量和监控。

具备故障录波和事件记录功能。

支持远程通信和控制。

2. 技术参数测量精度：电压、电流等测量参数的精度应满足[具体精度要求]。

动作时间：保护动作时间应在[具体时间范围]内。

通信接口：支持[具体通信接口类型，如以太网、RS485 等]。

工作环境：适应温度范围为[具体温度范围]，湿度范围为[具体湿度范围]。

3. 可靠性要求平均无故障工作时间（MTBF）应不小于[具体时长]。

装置应具备良好的抗干扰能力，符合相关标准要求。

三、供货范围及时间1. 供货范围包括但不限于线路保护测控装置本体、配套附件、说明书、合格证等。

2. 乙方应在[具体日期]前将设备交付至甲方指定地点。

四、质量保证及售后服务1. 乙方保证所提供的设备为全新的、未使用过的，且符合本技术协议的要求和国家相关标准。

2. 设备的质量保证期为自验收合格之日起[具体质保期限]。

在质保期内，如设备出现质量问题，乙方应负责免费维修或更换。

3. 乙方应提供设备的终身技术支持和售后服务，在接到甲方的服务请求后，应在[具体响应时间]内做出响应，并在[具体解决时间]内解决问题。

RCS-9612A_03194线路保护测控装置说明书

RCS-9612A_03194线路保护测控装置1基本配置及规格1.1基本配置RCS-9612A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的方向线路保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）三段式可经低电压闭锁的定时限方向过流保护，其中第三段可整定为反时限段；2) 三段零序过流保护（可选择经方向闭锁）/小电流接地选线；3) 三相一次/二次重合闸(检无压、同期、不检)；4）过负荷保护；5)过流/零序合闸加速保护(前加速或后加速)；6)低周减载保护等；7)独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A、U B、U C、U0、U AB、U BC、U CA、I A、I C、I0、P、Q、COSф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE等；5）4路脉冲输入。

1.2 技术数据技术数据同RCS-9612（详见RCS-9612说明书的第1.2节）2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9612A2.2 模拟输入模拟输入说明同RCS-96122.3软件说明本装置保护功能可涵盖RCS-9612的保护功能。

本装置的低周减载、PT断线检查、对时功能同RCS-9612（详见RCS-9612说明书的第2.3节）。

本装置的定时限过流、过负荷保护、接地保护、加速段保护、遥信遥测遥控功能同RCS-9611A（详见RCS-9611A说明书的第2.3节），其它不同之处特别说明如下：2.3.1定时限过流定时限过流同RCS-9611A（详见RCS-9611A说明书的第2.3.1节）2.3.2过负荷保护过负荷保护动作可通过控制字整定，“0”时只发信号，“1”时跳闸并且闭锁重合闸。

2.3.3接地保护接地保护同RCS-9611A（详见RCS-9611A说明书的第2.3.2节）在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护，其中零序过流Ⅲ段可整定为报警或跳闸。

NZB651系列微机线路保护测控装置

NZB651系列微机线路保护测控装置使用说明书上海正泰自动化软件系统有限公司2015年05月注意事项装置外壳必须可靠接地。

装置内包含静电敏感组件，当移除装置外壳工作时，工作接触面和工作人员必须良好接地，避免设备受到伤害。

禁止带电拔插通讯接头。

输入开关量为有源接点，确保正确接线。

现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时可连续工作，10倍额定电流时允许10s ，40倍额定电流时允许1s 。

确保输入电流极性、输入电压相序正确。

装置经开出传动试验后，请务必按复归键复归。

目录1 概述 (1)1.1适用范围 (1)1.2产品特点 (1)1.3保护配置 (1)1.4计量功能 (5)1.5基本技术数据 (6)1.6主要技术指标 (7)2 安装 (8)2.1外形及安装尺寸 (8)2.2背板端子简介 (9)2.3典型接线 (14)3 保护功能 (20)3.1定时限过流保护 (20)3.2方向过流保护 (20)3.3小电流接地选线 (21)3.4定时限零序过流保护 (21)3.5三相一次重合闸 (21)3.6加速保护 ........................................................................................................ 错误！未定义书签。
