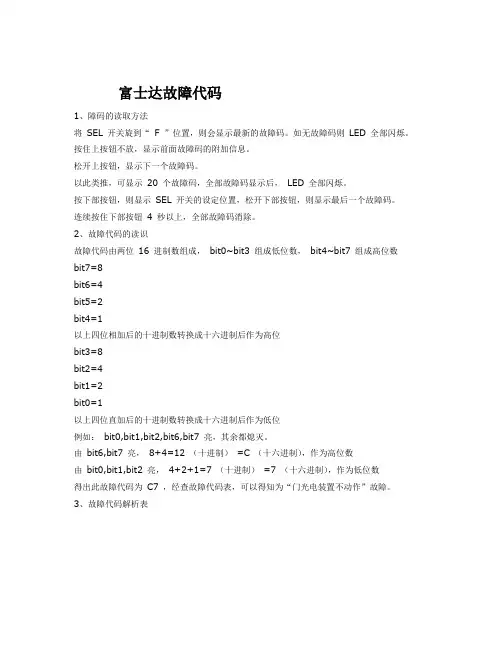

富士达故障码

1 障码的读取方法
将SEL开关旋到F 位置，则会显示最新的故障码。

如无故障码则LED全部闪烁。

按住上按钮不放，显示前面故障码的附加信息。

松开上按钮，显示下一个故障码。

以此类推，可显示20个故障码。

全部故障码显示后，LED 去全部闪烁。

按下部按钮，则显示SEL开关的设定位置，松开下部按钮，则显示最后一个故障码。

连续按住下部按钮4秒以上，全部故障码消除。

2故障代码的读识

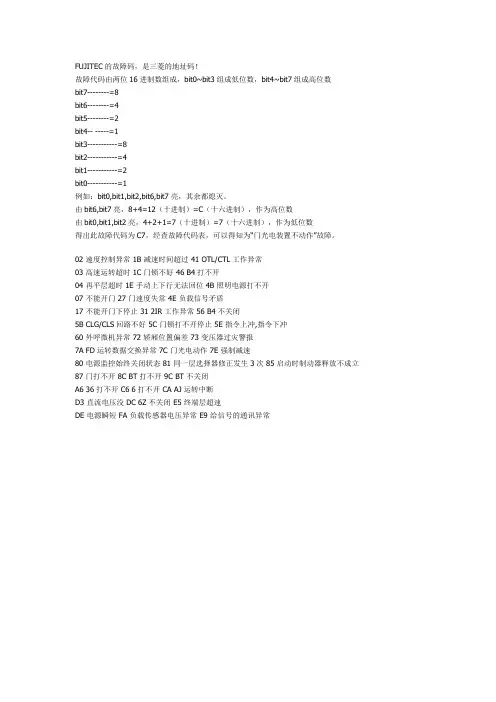

故障代码由两位16进制数组成，bit0---bit3组成低位数，bit4---bit7组成高位数
Bit7=8 bit6=4 bit5=2 bit4=1 以上四位相加后的十进制数转换成十六进制后作为高位
Bit3=8 bit2=4 bit1=2 bit0=1 以上四位直加后的十进制数转换成十六进制后作为低位
例如；bit0,bit1,bit2,bit6,bit7亮，其余都熄灭。

由bit6,bit7亮，8+4=12(十进制)=C（十六进制），作为高位；由bit0,bit1,bit2亮，4+2+1=7（十进制）=7（十六进制），作为低位数；得出此故障代码为C7，经查故障代码表，可以得知为|“门光电装置不动作”故障。

3故障代码解析表
E/C 故障代码解析可能原因
01输入异常；M—MIC输入信号异常LF61与CP28 连线不良；LF61，CP28板不良
06侯梯厅通信异常；层站微机无法在正确时间传送数据连线不良。

层站通讯板不良，设定不良。

CP28板不良。

07候车厅通讯异常；#1线路层站微机无法在正确时间传送数据，#1线路连接不良；#1线路层站通信不良.设定不好；CP28板不良。

08电源监控信号始终处于OFF,
11 减速开关异常；LS101与LS201;LS11与LS21 同时OFF连线不良；LF61板不良
13 2IR工作异常；2IR-1U,3U,3D,1D,动作顺序异常连线不良；2IR开关不良；感应器插入位置不良
14 CTL\OTL动作异常连线不良；OTL,CTL,开关不良；感应板距离不良OTL,GS,CTL 动作顺序异常
15 3IR与LS101\201同位置不动作3IR, LS101\201开关连线不良；IF61不良
16 3MS组合异常，3MS LS101\201开关，连线不良
18 在一次行中，同一层选层器发生修正3次减速开关，连线不良；IF61不良
1C 上部减速开关工作位置异常动作距离超差25MM以上；开关，连线不良
1D 下不减速开关工作位置异常动作距离超差25MM以上；开关，连线不良
20速度控制异常检出下高速禁止休止高速运行中出现以下代码而异常停止，休止；
23,25,2D,30,31,3D,3E.
21超速；编码器测出实际速度与指定速度超差编码器连线不良；IF61，变频器设定不良23频器BD动作（OFF）变频器异常；参照以下同时出现的代码；21,28,2A.2B.2E.37.B4.B5 25速不良；实际加速度与指定加速度不一致，编码器连线不良；IF61 变频器设定不良
27轿厢位置数据偏差异常编码器连线不良；IF61.变频器，设定不良
28 轿厢速度数据偏差异常，编码器连线不良IF61变频器设定不良
2A 转距指令饱和；速度指令所需要转距过大，以致不能计算变频器。

连线不良；速度。

力距指令设定不良
2B 扭矩太大变频器，连线不良；速度，力矩指令设定不良
2D 即将超速前，编码器连线不良；IF61，变频器，设定不良
2E 检出逆行；运行方向与指令方向相反编码器连线不良IF61 变频器设定不良2F 速度控制异常栓出下启动禁止休止高速运行中20出现后，救出运行，异常停止，休止，并出现以下代码23,25,2D,31,33,3D,3E
30高速运转超时；实际运行时间与指定时间超差变频器。

连线不良IF61 变频器设定不良
31低速运转超时；低速运行时间与指定时间超差变频器。

连线不良IF61 变频器设定不良
33速时间超时；减速运行时间超差变频器连线不良IF61 变频器设定不良
37变频器过负载；检出主回路马达过热过载变频器冷却风扇连线不良变频器制动单元制动电阻马达过热过载或连线不良
3D “直流段电压确认”未打变频器不良；制动电阻断线；电源电压不足，电源线路不良
3E “直流段电压确认”未关闭变频器不良制动电阻不良
40 再平层超速再平层运行中出现负载异常；负载感应器不良
41 再平层运转超时，2IR-1U\1D不良平层板连线不良
42 再平层过度10MM以上2IR-1U\1D不良平层板连线不良
43 再平层运转次数超次2IR-1U\1D不良平层板连线不良
44 再平层超界60MM以上再平层运行中出现负载异常负载感应器不良
4E 启动时超速数据设定不良负载异常
4F 启动时超界2IR-1U\1D,3U\3D不良平层板连线不良
50终端发生强制减速选测器有误减速开关位置不良
51楼层选层器修正发生选层器对LS101\LS201 3IR 3MS 位置发生修正
52运行中安全回路OFF#6励磁中#1E释放
58启动时制动器释放条件不成立，关门开始#6励磁，直到#B4励磁位置，CTL仍未ON；
CTL开关连线；IF66不良。

59关门不良下启动失败，关门指令发生后，经规定时间CTL仍未ON;CTL开关，连线，IF66不良。

5A 预通电时超速，#6励磁，#B4未励磁时超速，编码器、连线不良或受干扰；力矩设定不足。

5B 预通电时超界60MM以上2IR连线不良，力矩设定不足。

5C 预通电时超界200MM5以上2IR连线不良力矩设定不足。

5D 检出逆行；从2IR运行方向与指令方向相反，2IR、编码器、连线不良；力矩设定不足5F 行走中运转方式异变#6励磁中，查出“运行模式的变化”；误操作线路故障
64#B4打不开启动时，对#B4励磁后，规定时间内#B4未励磁
65#B4不关闭#B4未励磁，规定时间内未确认
68#1E不打开#1E励磁条件满足，而#1E接点OFF
69#1E不关闭对#1E未励磁，而#1E接点却ON
6A #36打不开对#36励磁，而#36接点OFF #36 本身励磁回路不良
6B #36不关闭未对#36励磁，而#36接点ON #36本身不良
6C #6不打开对#6励磁，而#6接点OFF #6本身励磁回路不良
6D #6不关闭未对#6励磁而#6接点ON #6 本身不良
70不能开门下救出运转；不能开门，经3次修复动作后，开门动作结束；不能修复，呼叫后其他楼层救出运行门机械阻碍；位置开关异
71 不能开门下停止同上
72 门速度控制异常（DBD动作）门机械阻碍；连线不良；门驱动装置异常；DBD动作
73 启动时厅门装置ON不良，门锁、接点不良，厅门线路不良
78 门未能打开，开门指令发出后经规定时间OTL仍未ON
79 门未能关闭，关门指令发出后经规定时间CTL仍未ON
7A 3次检出门门未打开，3次检出开门指令发出后经规定时间OTL未能ON
7B 多次检出门未能关闭多次检出关门指令发出后规定时间CTL未能ON
7F 开闭动作时间次数超过门机械阻碍；位置开关异常。

门驱动装置异常
80MILLNET异常信息C—MIN对M—MIN通信异常
81MILLNET 异常信息C—MIN对M—MIN 通信中断
82MILLNET 异常信息C—MIN对M—MIN 通信异常（数据不一致）
90SV对M—MIN或其他电梯的M—MIN对M—MIN通信中断
AF 负载感应器电压异常；超出变化范围负载感应器不良，连线不良
B0 轿厢位置数据偏差大；在某一平层处的数据值与FD测出值偏差50MM以上钢丝绳打滑；编码器、连线不良、LS101/102 2IR—1U/1D位置或连线不良；EEPROM不良
B1 减速时间超时多发，减速时间超过指定时间5次以上EEPROM不良，LS101/201 2IR—1U/1D 位置或连线不良
B2 楼层选择器有发生偏差的可能性；轿厢位置错位停电；高速运转中急停；#6 #B4励磁中发生接点OFF；#6 #B4编码器不良
B3 楼层选择器确认运转失败；选层器运转中，LS101/201 3IR 3MS都测不出；轿厢无法确认位置编码器LS101/201 3IR 3MS 相关接线不良；IF61不良；接地线与上述线路有短路
B4 照明电源断；停止中轿厢照明电源（R0X S0X）断开照明电源过载；开关，线路不良；
C0 行走中不超过平层感应板；层间运行中2IR未齿合的时间超过指定时间；运行中2IR至少有一个打开或处于齿合状态超过指定时间轿厢与对重受机械阻碍走不动；马达运转而钢丝绳不动；2IR IF61连线不良
CC #6Z不打开，#6Z励磁后，M—MIC未能收到，或一旦励磁后，中途OFF #6Z不良；主电脑与变频器连线不良；IF61不良
CD #6Z不关闭，MILLNET通信或指定信号#6Z非励磁，但#6Z不OFF#6Z不良；主电脑与变频器连线不良，IF61不良
DE #6励磁前，#6OFF时检查不可#6 #6Z不良；主电脑与变频器连线不良IF61不良
E1 手动上行/下行按钮无法复位按钮受阻不良相关线路不良
E4 负载信号矛盾；负载感应器与4WC信号不一致负载感应器4WC 连线不良；称重橡胶轿厢机械调整不良
E5 指令上冲/下冲方向运转；；LS动作后仍有高速指令LS101~103/201~203，LS11/21，相关线路不良；EEPROM不良
E7 减速度限制中强制减速；限制减速进行下减速控制出现E/C50的条件AJ后负载感应器检出载重与AJ数据不符而进行限制负载异常；感应器出错；速度控制装置异常
FF M—MIC再启动电源从新。
