报警主机简易编程手册
2316主机简易编程手册
2316报警主机简易编程手册一、报警主机功能说明1、主板保险：从左往右共四个保险，分别是后备电池保险2.3A；警号保险750mA；探测器电源保险750mA；键盘电源保险750mA。
一旦保险丝融断，要先切断电源，排除故障后再更换保险丝、上电。
不得使用超出规格的保险丝。
2、主机信息：输入电压12V的情况下，外接电阻是2.2K。
正常防区电压信息如下:A：0-6V短路，6-8.5V正常，8.5V-12V开路B：8防区：0-10V短路，10V-11V正常，11-12V开路，可为玻破供电。
系统3、电话线接线说明：OUT TIP和OUT是接电话机，RING和TIP接电话线4、主机恢复初始值在主机板上的J2跳线上，短接这二个脚，上电恢复初始值。
5、主机供电：电源是通过一个16.5V的交流电送到主板上的。
主机交流电断电恢复5分钟后，主机会发送恢复报告。
6、辅助电源：SW/AUX端子提供10-14V直流电源给需要断电复位的设备，如玻破和烟感；AUX端子提供不间断的正电源；GND为电源公共端子。
7、键盘连接：KEY+（红色）提供11-14VDC键盘电源；GND（黑色）是公共端；DATA（绿色）是数据线。
用0.643MM的铜芯线键盘最长连接距离为152米，最多可接4个键盘。
8、系统加电：系统加电5分钟后会切断交流电2分钟，用于测试后备电池及监视电池负载情况。
因电池电压过低而更换电池后必须按[*][6][4][#]进行动态电池测试。
主机在电池低于10.5V时停止工作。
9、键盘启动：接多个键盘时，键盘编址必须不相同，通过键盘后面的SW1、SW2、SW3来编址。
J1控制LED键盘的背光显示，J2控制键盘蜂鸣器发声。
10、出厂设置：安装员密码：012345；用户#1（主码）：1234；用户#2-32#：关闭。
二、主机编程1、开始编程：输入[安装员密码][*][0][#]。
输入指令地址后没有输入编程数据就按[#]，键盘将响5声提示错误，纠正时只需要再次输入正确编程数据即可。
枫叶报警主机Sp系列简易编程
Sp主机简易编程（客户专用）安装前：安装者密码：[0000]/[000000] 默认：4位密码系统管理员密码：[1234]/[123456]操作音：成功4声短促‘BB’声确认音失败一声长‘B’声拒绝音设备安装：1连接设备2检查连线，确定上电3 上电off闪烁，听到4声确认音即表示系统启动成功[TBL]亮，说明系统有故障，按下[TBL]查看，详见系统故障表[~]亮，是电源指示灯系统时间设置：分区有效：[700]+[1] 按灭无效/按亮有效双方区设置：[705]+[1] 按灭无效/按亮有效双方区连接设置：[705]+[2] 按灭串联/按亮并联终端电阻设置：[706]+[2] 按灭无效/按亮有效终端电阻：[706]+[2] 按灭无效/按亮有效交替拨号：[800]+[4] 按灭无效/按亮有效系统撤防报告：[801]+[1] 按灭没次撤防/按亮报警后撤防自动测试报告：840 XXX 默认000自动测试报告时间：850 HH:MM 默认00：002 编程：（所有防区如果不设置均无效）例：防区1 设置为立即防区，属于分区1，防区可自动关闭，可旁路，可RF监测有声报警编程：[ENTER]+[0000]+[001]+[08]+[1]+按亮[1].[2].[3].[8]无线防区编程：段号：[061]~[092]对应01~32防区无线设备序列号无线防区编程防区属性定义在有线防区定义，如果同一防区如果设为无线防区，则有线防区无效延时设置：按[XXX] +按[CLEAR]中心拨号设置：按+安装者密码（0000）+ [X] +个人拨号设置：按+安装者密码（0000）遥控器编程：[651]~[682]对应32个遥控器ENTER +密码：1 用户密码创建 01~32对应32个用户，01为系统管理员密码主板复位： 按住[RESET]开关5S ，STATUS 灯闪烁2S ，在按[RESET]开关2S ，听到确认音，复位成功。
常规操作：1 布防按[ARM]/[STAY]/[SLEEP]+系统密码/用户密码2 撤防按[OFF]+系统密码/用户密码备注： [XXX]为输入数据，红色字体为输入数据含义及说明 兰色字体为键盘与声音现象户号亮SLEEP 应用户号和和SLEEP 下一个灯闪，闪闪,亮，对应用户号亮ARM 亮，应用户号亮闪，。
DS7400(V4.0)DS7400XI报警主机编程使用手册【范本模板】
DS7400XI报警主机编程使用手册（V 4.0版）迪信安保器材（香港)有限公司上海办事处目录说明 3 DS7400XI主要性能及功能指标 4 第一章系统配置及连线说明 51、主板接线端口定义及系统基本配置 52、系统配套设备及其接线端口定义 6 第二章DS7400XI系统使用说明171、DS7447键盘使用172、系统调试步骤183、如何布撤防（未分区系统）194、如何用主键盘对分区系统进行操作205、系统时间设置236、更改个人密码237、查阅事件记录24 第三章故障分析及排除25 第四章主机编程271、编程前准备272、基础内容编程283、分区编程334、防区旁路编程365、强制布防及接地故障检测编程386、进入/退出延时编程387、布防警告音编程398、通用码权限编程399、辅助总线输出编程4010、如何设置编程密码及主操作码4111、如何编程八继电器输出模块DS7488 4112、电话报警报告编程4413、报警报告选择编程4714、事件报告代码49 14、总线设备编程51 附：DS7400XI编程举例53说明1．2．DS7400XI 大型报警主机系统是迪信公司非常成熟稳定的产品，并具有很强的使用性。
被广泛地应用在小区住家及周界报警系统、大楼安保系统、以及工厂、学校、仓储等各类大型安保系统。
可实现计算机管理,并方便地与其它系统集成。
由于DS7400XI主机功能较多，编程较复杂，随机又是英文说明书。
使用不太方便，而且在实际应用中一般不会使用到设备所有的功能.因此我们参照原说明书编制了这本简易中文使用手册，以帮助用户能快速掌握和使用DS7400XI主机。
这本编程使用手册只适用DS7400XI V4.0版，并没有涉及到DS7400XI 的全部内容，因此手册中有未说明的部分以随机英文说明书为准.DS7400Xi主要功能及性能指标1.2.一。
主要功能●自带8个防区，以两芯总线方式(不包括探测器电源线））可扩展240个防区，共248个防区。

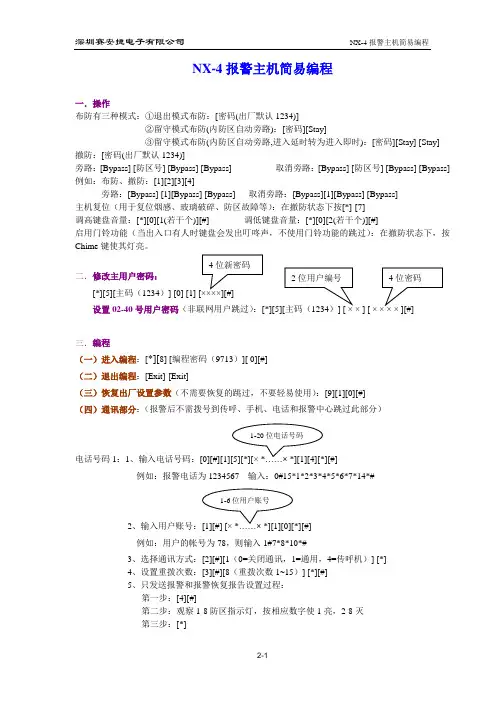

NX-4报警主机简易编程
NX-4报警主机简易编程一．操作布防有三种模式：①退出模式布防：[密码(出厂默认1234)]②留守模式布防(内防区自动旁路)：[密码][Stay]③留守模式布防(内防区自动旁路,进入延时转为进入即时)：[密码][Stay] [Stay]撤防：[密码(出厂默认1234)]旁路：[Bypass] [防区号] [Bypass] [Bypass] 取消旁路：[Bypass] [防区号] [Bypass] [Bypass] 例如：布防、撤防：[1][2][3][4]旁路：[Bypass] [1][Bypass] [Bypass] 取消旁路：[Bypass][1][Bypass] [Bypass]主机复位（用于复位烟感、玻璃破碎、防区故障等）：在撤防状态下按[*]-[7]调高键盘音量：[*][0][1(若干个)][#] 调低键盘音量：[*][0][2(若干个)][#]启用门铃功能（当出入口有人时键盘会发出叮咚声，不使用门铃功能的跳过）：在撤防状态下，按Chime键使其灯亮。
二．修改主用户密码：[*][5][主码（1234）设置02-40号用户密码（非联网用户跳过）： ] [ ×三．编程（一）进入编程：[*][8] [编程密码（9713）][ 0][#]（二）退出编程：[Exit]-[Exit]（三）恢复出厂设置参数（不需要恢复的跳过，不要轻易使用）：[9][1][0][#] （四）通讯部分：（报警后不需拨号到传呼、手机、电话和报警中心跳过此部分）电话号码1：1、输入电话号码：例如：报警电话为1234567 输入：0#15*1*2*3*4*5*6*7*14*#2例如：用户的帐号为78，则输入1#7*8*10*#3、选择通讯方式：[2][#][1（0=关闭通讯，1=通用，4=传呼机）] [*]4、设置重拨次数：[3][#][8（重拨次数1~15）] [*][#]5、只发送报警和报警恢复报告设置过程：第一步：[4][#]第二步：观察1-8防区指示灯，按相应数字使1亮，2-8灭第三步：[*]第四步：观察1-8防区指示灯，按相应数字使1-8灭第五步：[*]电话号码2：1、输入电话号码：[6][#] [1][5][*][× *……× *][1][4][*][#]（同上）2、输入6位数用户账号：[7][#] [× *……× *][#]（同上）3、选择通讯方式：[8][#] [1（0=关闭通讯，1=通用，4=传呼机）] [*]4、设置重拨次数：[9][#][8（重拨次数1~15）] [*][#]5、只发送报警和报警恢复报告设置过程：第一步：[10][#]第二步~第五步同上。
VISTA120简易操作手册
安防报警系统（VISTA-120总线报警主机）简易编程说明书目录第一章系统编程 (3)第一节报警主机编程机理 (3)第二节防区索引及种类定义 (6)2．1 防区索引 (6)2．2 防区类型定义 (7)2．3 默认防区类型 (8)第三节数据项描述编程 (9)第四节菜单编程 (23)4．1 6160键盘地址编程 (23)4．2 进入/退出编程模式 (23)4．3 防区编程 (23)4．3．1“＊93”防区编程 (24)4．3．2 退出防区编程模式 (27)4．3．3“＊93”命令相关编程内容说明 (28)4．3．4 停用防区或删除防区 (29)4．4 设备编程（键盘、继电器模块） (29)4。
4。
1设备键盘权限编程 (30)4．4．2 4204继电器模块编程 (31)第五节划分子系统 (35)5．1 子系统划分编程项目 (35)5．1．1所需子系统划分数量编程 (35)5．1．2子系统跳转设置编程 (36)5．1．3 设备编程（键盘归属子系统编程） (37)5．1．4 总控键盘密码设置 (37)5．1．5 主控键盘设置和操作 (39)第六节主机复位（恢复到出厂默认值） (40)第二章键盘功能说明 (41)第三章系统测试 (45)第四章附录（排错指南） (47)第一章系统编程第一节报警主机编程机理本章包含如下信息：•数据项编程模式•系统和通信默认值•进入数据项编程•编程项翻页•输入查看编程项•编程特定子系统选项•#93 菜单编程数据项编程模式对每一个数据项分别输入相应数据，输入完后，键盘响3声并跳到下一项。
可以在此项直接输入数据，也可以按[*] + 第二个数据项号码，对相应项编程。
系统与通信默认值•系统出厂时预编程了一些可以符合大多数环境的数据项，户可以改动.。
•有4套预编程的通信报告码，包括低速、4+2特快、ADEMCO高速、ADEMCO CONTACT ID等格式。
可以从中选择1套较合适的。
•这些数据可以从键盘或遥控编程修改。
报警主机简易编程手册概要
1、236报警主机编程简易手册：进入编程012345*0#进入延时60秒；退出30秒1*1322100#1防区控制（营业室外）1*3111220#2防区控制（营业室内、凭证室、机房红外） 1*4111220#3防区控制（手报）1*5111420#4防区控制（震动）20111420#5防区控制（玻璃破碎）21111420#6防区控制（烟感）22111420#退出编程* #布防：1234#撤防：1234#2、成都亚光KZF8C报警主机简易手册：报警控制器安装步骤:一、硬件连接1、把所有电阻按说明书的要求都跨接在各防区上；2、正确接上键盘和电源，通电后键盘指示灯亮绿灯，表示正常。
二、控制器编程1、按160080进入控制器编程状态；2、按*41 004对第1防区编程，防区类型设置为即时内部防区；3、按*42 004对第2防区编程，防区类型设置为即时内部防区；4、按*43 007对第3防区编程，防区类型设置为24小时盗警防区；5、按*44 013对第4防区编程，防区类型设置为24小时盗警防区；6、按*45 013对第5防区编程，防区类型设置为24小时盗警防区；7、按*46 009对第6防区编程，防区类型设置为火警防区；8、按*08 060对进入延时进行设置，延时为60秒；9、按*09 060对外出延时进行设置，延时为60秒；10、按*91 退出编程状态；三、探测器连接1、接上前端的探测器（电阻与探测器串联）；2、不使用的防区端子上必须接2K电阻。
四、其他1、外出布防：12342；2、留守布防：12343；3、撤防：1234；3、ST2000 报警主机编程*7 1234 （安装密码） 00 00 (停止通讯)01 10000(键盘编号) 02 10000(停止通讯)03 10 (周边有声防区带延时) 04 10 (周边有声防区带延时) 05 14 (24小时有声防区) 06 15 (周边有声防区) 11 1*4 (进入延时30秒) 12 1*4 (退出延时30秒) # (退出编程) 布防*0撤防#1111查看报警记录*3退出查看#4、豪恩6001 报警主机编程原始用户密码：0808原始操作密码：1234进入编程状态：设置+0808+#用户密码修改：设置+0808+#+21+****+#操作密码修改：设置+0808+#+22+****+#布防退出延时时间调整：60秒设置+0808+#+30+06+#进入延时时间调整：60秒设置+0808+#+31+06+#警号响铃时间调整：5分钟设置+0808+#+29+05+#防区类型设置：1防区控制（营业室外）设置+0808+#+40+01+1+#2防区控制（营业室内、凭证室、机房红外）设置+0808+#+40+02+1+# 3防区控制（手报）设置+0808+#+40+03+4+#4防区控制（震动）设置+0808+#+40+04+3+#5防区控制（玻璃破碎）设置+0808+#+40+05+3+#6防区控制（烟感）设置+0808+#+40+06+6+#7号防区预留8号防区预留布防：外出布防撤防：撤防+1234+#。
霍尼韦尔(报警主机)简易编程
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载霍尼韦尔(报警主机)简易编程地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容霍尼韦尔(报警主机)简易编程2316主机编程速成一、操作：布防、撤防：密码#，旁路：密码bypass旁区号 # (bypass为右下角的键)取消记忆：*1# ，复位：密码*68#C：布撤防后向中心发布撤防报告9：布撤防后不向中心发布撤防报告二、编程：1. 进入编程：０１２３４５*０ #退出编程：* #3．密码部分：０１ C __ __ __ __ # 5位,若少于5位,以*4作为1位结束,后填0；……A、B、C、D、E、F分别用相应复合键代替：A：*0B：*1C：*2D：*3E：*4F：*54.通讯部分：０Ａ 5 5 5 5 #0: 开启通讯 1：关闭通讯0 B 0 1 1 1 0 8 #2 F 0 0 0 1 0 #０C__ 六位帐号__ #填入接警中心电话号码０D__ 前６位__ __ #０E第7位_Ｅ００００#填入接警中心电话号码１１__ 前６位__ __ #１２第7位_Ｅ００００#填入遥控中心电话号码１4 __ 前６位__ __#１5第7位Ｅ００００ #5.防区部分：警号响时间：1：2分钟 2：5分钟 3：10分钟4：15分钟 5：30分钟11进入延时时间2 D 0 0 __ __ __ #退出延时时间：1：10秒 3：30秒 6： 60秒9：90秒 *2：120秒警声：1.脉冲声2.稳定声2.即时3.延时9.24小时一防区１F １ 2 １ __ __ 3 #二防区 2 0 １ 2 １ __ __ 3 #三防区 2 1 １ 2 １ __ __ 3 # 十防区 4 A １ 2 １__ __ 3 #四防区２2 １ 2 １ __ __ 3 # 十一防区 4 B １ 2 １__ __ 3 #五防区２3 １ 2 １ __ __ 3 # 十二防区 4 C １ 2 １__ __ 3 #六防区２4 １ 2 １ __ __ 3 # 十三防区 4 D １ 2 １__ __ 3 #七防区２5 １ 2 １ __ __ 3 # 十四防区 4 E １ 2 １__ __ 3 #八防区２6 １ 2 １ __ __ 3 # 十五防区 4 F １ 2 １__ __ 3 #九防区 4 9 １ 2 １ __ __ 3 # 十六防区 5 0 １ 2 １__ __ 3 #236主机编程速成操作：布防、撤防：密码＃旁路：密码bypass 旁区号 # (bypass为右下角的键)取消记忆：＊１＃复位：密码＊６８＃关键盘音：*51#例如：布防、撤防：１２３４＃旁路：１２３４ bypass ３#取消记忆：１２３４＊１＃复位：１２３４＊６８＃编程：进入编程：０１２３４５*０ #退出编程：* #密码部分：０１__ __ __ __ # 密码必须四位A、B、C、D、E、F分别用相应复合键代替：A：*0B：*1C：*2D：*3E：*4F：*5……0: 开启通讯1：关闭通讯4．通讯部分：０７１１１１１１#０８００１０００#０９０１１１００#０Ａ５３５３#０ B 六位用户帐号＃填入接警中心电话号码０ C ＃填入接警中心电话号码０ D Ｅ００００ #０ F ＃填入遥控中心电话号码１０Ｅ００００ #１２ #１３Ｅ００００ #警号响时间：1：2分钟 2：5分钟 3：10分钟4：15分钟 5：30分钟5．防区部分：11进入延时时间１Ｂ__ __ __ 1 0 0 #退出延时时间：1：10秒 2：30秒 3： 60秒4：90秒 5：120秒 6：150秒一防区１Ｄ１１１２２０ #0：即时2：延时4：24小时警声：1.脉冲声2.稳定声二防区１Ｅ１１１２２０ #三防区１Ｆ１１１２２０ #四防区２０１１１２２０ #五防区２１１１１２２０ #六防区２２１１１４２０ #238主机编程速成一、操作：布防、撤防：密码#，旁路：密码bypass旁区号 # (bypass为右下角的键)取消记忆：*1# ，复位：密码*68#例如：布防、撤防：１２３４＃旁路：１２３４ bypass ３#取消记忆：１２３４＊１＃复位：１２３４＊６８＃C：布撤防后向中心发布撤防报告9：布撤防后不向中心发布撤防报告二、编程：１．进入编程：０１２３４５*０ #２．退出编程：* #３．密码部分：０１ C １ __ __ __ __ # 密码开头必须为1，写够5位，若为4位，以*4作为1位结束；……A、B、C、D、E、F分别用相应复合键代替：A：*0B：*1C：*2D：*3E：*4F：*54.通讯部分：０Ａ 5 5 5 5 #0: 开启通讯 1：关闭通讯0 B 0 1 1 1 0 8 #2 F 0 0 0 1 #０C__ 六位帐号__ #填入接警中心电话号码０D__ 前６位__ __ #０E第7位_Ｅ００００#填入接警中心电话号码１１__ 前６位__ __ #１２第7位_Ｅ００００#填入遥控中心电话号码１4 __ 前６位__ __#１5第7位Ｅ００００ #5.防区部分：警号响时间：1：2分钟 2：5分钟 3：10分钟4：15分钟 5：30分钟11进入延时时间2 D 0 0 __ __ __ #退出延时时间：1：10秒 3：30秒 6： 60秒9：90秒 *2：120秒警声：1.脉冲声2.稳定声一防区１Ｆ１ 2 １ __ __ 3 #2.即时3.延时9.24小时二防区 2 0 １ 2 １ __ __ 3 #三防区 2 1 １ 2 １ __ __ 3 #四防区２2 １ 2 １ __ __ 3 #五防区２3 １ 2 １ __ __ 3 #六防区２4 １ 2 １ __ __ 3 #七防区２5 １ 2 １ __ __ 3 #八防区２6 １ 2 １ __ __ 3 #。
SK-239G报警主机编程手册--新版简易编程
SK239G简易编程手册注：与原来版本变化主要在第07、10项，第24、38、39项。
新主机在编程前，需要将主机板左上方的SQ/OFF开关打到SQ；编程完毕后再打回OFF主机编程方式，在编程锁处于SQ位置时，按“复位”+“电话”出现“--”后输入要编程项号及内容按“确定”键保存。
退出编程按“复位”。
删除编程项时按“复位”+“电话”出现“--”后输入要编程项号会显示原有内容，此时输入“#”并按“确定”键，编程项删除。
复位：可作退出键使用。
报警防区入口延时：布防延时布防延时：退出延时1、指令地址01：88880043（一中心）2、指令地址02：88880042（二中心）（同时报两个中心）3、指令地址06：xxxx（用户密码，输入内容-用户编号+1000）4、指令地址07：01 x 远程遥控布撤防布防为9# 撤防0#注：电话线或双线联网编51，单GSM无线联网编01。
（数字第一项5表示电话机振铃5次后，无人接听方可进入远程遥控，0－9可选，如选0，电话机就无法接听使用。
数字第二项1表示手机模块振铃1次。
）【07】增加第3位功能--------------短信来电号码控制权限设置设置为*或空--------------允许任意有效短信远程控制；设置为0---------跟01-05组号码有匹配都可控制；设置为1-5------------------指定01-05栏单组号码控制；设置为6-9--------关闭短信来电遥控控制功能。
5、指令地址08：0404 进出延时时间进入和退出延时都为12秒，04×3。
如果编04 04 123……，表示123防区入口报警不延时。
6、指令地址10：01X功能：第1、2位是开通或者关闭接收无线电信号，第3位是设置主机无线模块功能。
第1、2位代码为01――关闭遥控紧急报警，开通遥控布/撤防及解除报警；第1、2位代码为21――在01的基础上开通遥控紧急报警功能。
第3位代码为0――有线电话和无线手机模块自动转换；第3位代码为1――有线电话网出现故障，直接转为手机模块；第3位代码为9――关闭手机无线模块。
NX-8防盗报警系统简易编程手册.
NX-8报警主机简易编程NX-8报警主机简易编程一．操作布防有三种模式：①退出模式布防：[密码(出厂默认1234)]②留守模式布防(内防区自动旁路)：[密码][Stay]③留守模式布防(内防区自动旁路,进入延时转为进入即时)：[密码][Stay][Stay]撤防：[密码(出厂默认1234)]旁路：[Bypass][防区号][Bypass][Bypass]取消旁路：[Bypass][防区号][Bypass][Bypass]例如：布防、撤防：[1][2][3][4]旁路：[Bypass][1][Bypass][Bypass]取消旁路：[Bypass][1][Bypass][Bypass][*]-[7]主机复位（用于复位烟感、玻璃破碎、防区故障等）：在撤防状态下按调低键盘音量：[*][0][2(若干个)][#]调高键盘音量：[*][0][1(若干个)][#])：在撤防状态下，按Chime启用门铃功能(当出入口有人时键盘会发出叮咚声，不使用门铃功能的跳过键使其灯亮。
二．修改用户密码[*][5][主密码（1234）]，输入2位用户密码编号，输入新的用户密码设置用户密码：×][××三．编程（一）进入编程：[*][8][编程密码（9713）][0][#]（二）退出编程：[Exit]-[Exit][9][1][0][#]（三）恢复出厂设置参数（不需要恢复的跳过，不要轻易使用）：（四）通讯部分：电话号码1：1、电话号码：[0][#][1][5][*][×*第1位输入15，则为音频拨号；最后1位输入14，结束电话号码例如：报警电话为12345678输入：0#15*1*2*3*4*5*6*7*8*14*#2、通讯格式：[2][#][13（0=不通讯，1=通用4+2，4=传呼机，13=AdemcoContactID）][*]电话号码2和电话号码3编程同电话号码1（五）防区部分：1、设置出入延时时间：2、设置*][6][*][6][*][6][*][6][*][6][*][6][*][6][*]3、设置1~8防区所属的子系统：[26][#]][*][1][*][1][*][1][*][1][*][1][*][1][*][1][*]1=子系统12=子系统23=子系统34=子系统45=子系统56=子系统67=子系统78=子系统83-1NX-8报警主机简易编程4、设置9~16防区的防区类型：*][6*][6][*][6][*][6*][6*][6][*][6*]101112131415165、设置9~16防区所属的子系统：[28][#]][*][1][*][1][*][1][*][1][*][1][*][1][*][1][*]1=子系统12=子系统23=子系统34=子系统45=子系统56=子系统67=子系统78=子系统86、设置17~24防区的防区类型：6][*][6*][6][*][6][*][6*][6*][6][*][6*]17181920212223247、设置17~24防区所属的子系统：[30][#][1][*][1][*][1][*][1][*][1][*][1][*][1][*][1][*]1=子系统12=子系统23=子系统34=子系统45=子系统56=子系统67=子系统78=子系统88、设置25~32防区的防区类型：[6][*][6][*][6][*][6][*][6][*][6][*][6][*][6][*]25262728293031329、设置25~32防区所属的子系统：[32][#][1][*][1][*][1][*][1][*][1][*][1][*][1][*][1][*]1=子系统12=子系统23=子系统34=子系统45=子系统56=子系统67=子系统78=子系统810、设置33~40防区的防区类型：[6][*][6][*][6][*][6][*][6][*][6][*][6][*][6][*]11、设置33~40防区所属的子系统：[34][#][1][*][1][*][1][*][1][*][1][*][1][*][1][*][1][*]1=子系统12=子系统23=子系统34=子系统45=子系统56=子系统67=子系统78=子系统812、设置41~48防区的防区类型：[6][*][6][*][6][*][6][*][6][*][6][*][6][*][6][*]13、设置41~48防区所属的子系统：[36][#]][*][1][*][1][*][1][*][1][*][1][*][1][*][1][*]1=子系统12=子系统23=子系统34=子系统45=子系统56=子系统67=子系统78=子系统814、允许双倍防区功能：[37][#][*][*][*][*][2][*]3-2NX-8报警主机简易编程缺省防区类型类型号123功能日夜防区布防后为即时防区，撤防后为故障防区24小时有声防区无论布防与否，触发时警号立即发声报警出入延时1防区用于主要入口/出口线路(例如正门，主要入口)。
博世DS7400报警主机简易编程
DS7400主机编程1.把DS7436总线驱动器、DS7447键盘、DS7432模块等配件连接好（DS7447键盘和DS7432模块要相应做好跳线）。
2.把DS7400主机的8个基本防区不用到的接上2.2k电阻。
3.进入编程，输入编码（出厂9876）+#+04.编辑防区类型：输入防区号如0039（代表第9防区）+03#或07#（03#表示即时防区；07#表示24小时防区）一般探头选03#，设置完长按*字键退出。
5.系统分区：如要分两个区即9876#0+3420+10#+设置完长按*字键退出。
6.确定哪个防区属于哪个分区：从第1防区到第248防区地址是从0287-0410共124地址，每个地址代表两个防区，如想将1、2、3防区分到第一分区，4、5、6防区分到第二分区编程是：7.9876#0+0287+00#（1、2防区设为一分区，输完地址自动调到0028）+01#（3防区为一分区，4防区为二分区，地址自动调到0029）+11#（将第5和第6防区分到二分区）设置完长按*字键退出。
(防区后面的0代表一分区，1代表二分区)。
8.键盘分区管理：键盘要先做好调线，第一个键盘调1，第二个键调到2，第一个键盘编为主键盘，第二个分为第二分区分键即：9876#0+3131+31#（防区后面第一位是代表第一个键盘为主键盘，第二位是代表第二个键盘为液晶键盘）+3139+01#设置完长按*字键退出（地址后面第一个0是表示第一个键盘为一分区，地址后面第二个1是表示第二个键盘为二分区）。
9.进入/退出延时设置：进入延时设置9876#0+4028+06#（地址后面两位代表时间，输入00-51，以5秒为单位，是0-255秒设置，（如06即是表示30秒，出厂是09为45秒），设置完长按*字键退出。
退出延时设置：9876#0+4030+06#，表示意思跟进入延时一样，出厂是12为60秒）10．电话号码设置：9876#0+3159+第一组电话号码+#+3156+*20#+3175+第二组电话号码+#+3157+*20#+3429+0001+#设置完长按*字键退出。
报警主机编程手册概要
236主机编程缩印本一、操作：布防、撤防：密码#，旁路：bypass 旁区号 # (bypass为右下角的键) 取消记忆：*1# ，复位：密码*68# 二、编程：1．进入编程：０１２３４５*０ # 2．退出编程：* #3．密码部分：０１__ __ __ __ # 必须四位__ __ __ __ # 第一位数值随意……０６__ __ __ __ #4.通讯部分： 0 71０Ａ５３５３#０Ｂ__ __ # ０Ｃ__ 前６位 __ __ # ０Ｄ第7位_Ｅ００００# １２ __ 前６位__ __# １３第7位Ｅ００００ #5.防区部分：一防区：１Ｄ１二防区１Ｅ１１１ __ __ ０ # 三防区１Ｆ１１１ __ __ ０ # 四防区２０１１１ __ __ ０ # 五防区２１１１１ __ __ ０ # 六防区２２１１１ __ __ ０ #238主机编程缩印本一、操作：布防、撤防：密码#，旁路：bypass旁区号 # (bypass为右下角的键) 取消记忆：*1# ，复位：密码*68#二、编程： 1. 进入编程：０１２３４５*０2. 退出编程：* #3. 密码部分：０１ __ __ __ __# 密码开头必须为1，写够5位，若为4位，以*4作为1位结束；０ C 2 __ __ __ __ # 密码开头必须为2，写够5位，若为4位，以*4作为1位结束；……０8 C 8 __ __ __ __ # 密码开头必须为8，写够5位，若为4位，以*4作为1位结束；4.通讯部分：０Ａ 5 5 5 5 #０C__ __ # ０D__ 前６位 __ __ # ０E第7位_Ｅ００００# １4 __ 前６位 __ __# １5第7位Ｅ００００ #5.防区部分：一防区：１F二防区三防区四防区五防区六防区七防区八防区2 0 2 1 ２２3 １ 2 １ __ __ 3 # ２4 １ 2 １ __ __ 3 # ２5 １ 2 １ __ __ 3 # ２6 __ __ #2316主机编程缩印本一、操作：布防、撤防：密码#，旁路：bypass旁区号 # (bypass为右下角的键) 取消记忆：*1# ，二、编程： 1.2．退出编程：* # 3．密码部分：０１2 C __ __ __ __ # 写够5位，若为4位，以*4作为1位结束；……０8 C __ __ __ __ # 写够5位，若为4位，以*4作为1位结束； 4.通讯部分：０Ａ 5 5 5 5 #０C__ __ # ０D__ 前６位 __ __ # ０E第7位_Ｅ００００# １4 __ 前６位 __ __# １5第7位Ｅ００００ #5.防区部分：一防区：１F二防区 2 0 １三防区 2 1 １ 2 １ __ __ 3 # 四防区２2 １ 2 １ __ __ 3 #五防区２3 １ 2 １ __ __ 3 # 十二防区 4 C １ 2 １ __ __ 3 # 六防区２4 １ 2 １ __ __ 3 # 十三防区 4 D １ 2 １ __ __ 3 # 七防区２5 １ 2 １ __ __ 3 # 十四防区 4 E １2 １ __ __ 3 # 八防区２6 １ 2 １ __ __ 3 # 十五防区 4 F １ 2 １ __ __ 3 # 九防区 4 9 １ 2 １ __ __ 3 # 十六防区 5 0 １ 2 １ __ __ 3 # 十防区 4 A １ 2 １ __ __ 3 # 十一防区 4 B１ 2 １ __ __ 3 #。
DSC报警主机简易操作手册1
DSC报警主机简易操作手册1DSC报警操作1、系统布防当ready（绿灯）灯亮时表示此时可以布防，输入“1 2 3 4 + *” 即可进入布防状态。
2、系统撤防1：撤防：输入“1 2 3 4 +#” 进入撤防状态。
2：旁路：*+1+1234，然后按,进入bypass.zones 按*，按键选择要旁路的防区,按*确认,完成后按两次#,退出3、系统故障查看在键盘上输入“* + 2”键进入故障诊断状态，用键进行查看。
4、防区旁路及取消旁路如有部分防区因特殊情况无需布防而其它防区仍需布防时，可对部分防区进行旁路，具体操作如下：在键盘上输入“ * + 1 + 1234 ”进入防区旁路界面，用“查找要旁路的防区，按“*” 键选择确认要旁路的防区，选择完要旁路的防区后按“#”键退出旁路状态，此时布防即可。
5、修改时间和日期在键盘上输入“1234 + 9 + 1” 进入时间设置（HHMM）界面，输入“1234 + 9 + 2”进入日期设置（MMDDYY）界面，根据键盘屏幕提示对时间和日期进行相应的修改.6、进入安装人员编程在键盘上输入“* +8 + 5555”进入管理员编程界面，用“查找要编程的项目。
7、PC4401数据接口模块安装及设置A、模块注册1、按*8 5555 进入安装人员编程界面。
2、滚动到“Module Hardware(模块硬件)”部分然后按“*”键确认。
3、将显示“Enroll Module (模块注册)”信息。
按*键确认选择。
4、在不同的模块名称之间滚动直到显示所需模块，按“*”键确认。
B、模块的确认1、过程与注册模块类似。
2、在“模块硬件”部分的“Confirm Module (确认模块)”菜单中核对信息。
3、确认模块时会出现“Create tamper on desired unit(在所需单元上触发防拆)”正确步骤完成后，键盘会显示模块编号（例如***** MOD 01）。
C、模块编程1、模块功能参考号码【000800XX00】,此处XX = PC4401 模块号00 表示未使用01 表示打印机02 表示DVACS 03 表示DataLink 2、波特率参考号码【000800XX01】，此处XX = PC4401 模块号可选波特率有：300 600 1200 2400 4800一般与计算机通讯用12008、防区特性设置输入*8 5555 进入编程，输入***-*****01（00为添加防区）后按“＞”选择编辑防区，输入16表示为24小时防区，输入02为可撤布防防区，11为火警防区。
POWERMAX简易手册
POWERMAX无线报警系统编程使用指南1.安装POWERMAX无线报警主机按产品说明书固定安装架,联接电话线, AC 9V电源线,安装后备电池,使用6节5号AA电池,跳线放在下边, 使用充电电池,跳线放在上边,主机安装在安装架上. 编程设置时主要使用下列按键:—NEXT 在菜单内前进一步—BACK 在菜单内后退一步—确认—在编程结构中返回上一个层次—立即返回安装菜单（顶层）2.注册无线探测器(ENROLLING)先对无线探测器编防区号,安装电池,红外探测器J2放在TEST位置(安装调试完成后J2放在OFF位置),将红外探测器放回到包装盒里,门磁发射器(MCT-302)和磁体吸俯在一起.按NEXT键直到LCD显示屏出现INSTANLLR MODE(安装模式)(安装模式)按SHOW/OK键,输入安装员密码(出产设置9999),进入安装模式,按主机的NEXT键直到LCD显示屏出现2 ENROLLING(注册)2 ENROLLING(注册)按SHOW/OK键LCD显示屏出现ENROLLING WL DEVICE (注册无线探测器)ENROLLING WL DEVICE (注册无线探测器)按SHOW/OK键LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)01按SHOW/OK键LCD显示屏出现TRANSMIT NOW(发射无线信号)将门磁发射器(MCT-302)与磁体分开,报警主机将收到门磁发射器发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功,门磁发射器(MCT-302)和磁体重新吸俯在一起.继续注册下一个无线探测器.按SHOW/OK键LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)02按SHOW/OK键LCD显示屏出现TRANSMIT NOW(发射无线信号)将无线红外探测器从包装盒里取出,触发无线红外探测器, 探测器红灯亮, 报警主机将收到无线红外探测器发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功, 将红外探测器放回到包装盒里,继续注册下一个无线探测器.按SHOW/OK键LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)03, 报警主机将收到无线烟感探测器发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功, 继续注册下一个无线探测器.完成注册无线探测器后,按AWAY键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态3 注册无线按钮(ENROLLING Keyfob)9999),进入安装模式,输入无线按钮号 1 按SHOW/OK键LCD显示屏出现TRANSMIT NOW(发射无线信号) 按无线按钮的任意键, 按钮的红灯亮,发出的无线信号,报警主机发出”嘀..嘀..嘀”,表示注册成功, 继续注册下一个无线按钮.完成注册无线按钮,按AWAY键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态4.定义防区类型,名称及门铃功能9999),进入安装模式,ZONE NO: 输入无线探测器编防区号(两位数字)011)键确认,主机存储了30个英文名字.CHIME ON 门铃功能有效CHIME OFF 门铃功能无效按NEXT键切换ON/OFF, 按SHOW/OK键确认.一般设置大门口的门磁发生器门铃功能有效,当启动门铃功能时,触发门磁发射器(开门),主机将发出”叮咚”声,其他探测器应设置门铃功能无效.LCD显示屏出现ZONE NO: 输入无线探测器编防区号(两位数字)02按SHOW/OK键LCD显示屏出现Z02 : TYPE 按1(室内防区)按SHOW/OK键LCD显示屏出现Z02 :NAME(定义该防区的名字), 按NEXT键选择用户需要的名字, 按SHOW/OK键确认.LCD显示屏出现Z02 : CHIME (门铃功能)按NEXT键切换ON/OFF, 按SHOW/OK键确认,被动红外探测器应设置CHIME OFF (门铃功能无效)LCD按Z03按按NEXT.LCD按NEXT,被动红外探测器应设置CHIME OFF (门铃功能无效)完成定义类型,名称, 门铃功能,按AWAY键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态.5.定义通讯参数设置通讯参数有两个基本作用:1.向专业报警联网中心站发送专业报警信息代码,可设置两个中心站电话号码.2.向用户的家人发送语音报警信息, 可设置三个私人电话号码.本手册仅介绍向用户的家人发送语音报警信息:按NEXT键直到LCD显示屏出现INSTANLLR MODE(安装模式)按SHOW/OK键,输入安装员密码(出产设置9999),进入安装模式,按SHOW/OK键确认. 用数字键输入电话号码按SHOW/OK键确认.LCD按键确认.按NEXT键按键确认.按NEXT键按ALARM (按SHOW/OK键, 按AWAY 键, LCD显示屏出现OK 按SHOW/OK键返回到开机状态.6.主机面板的操作按AWAY(离家布防):”离家布防请立即离开嘀………..嘀………嘀…….”按OFF (撤防):”撤防请输入密码”(出厂设置用户密码 1 1 1 1)按HOME (在家布防):”在家布防”撤防状态,LCD显示READY 按SHOW/OK键: “布防准备就绪”,再按SHOW/OK键主机将用中文语音报告故障情况:中央处理器电能不足----------没接电池;系统掉电--------------------------没接电源;通讯故障--------------------------没接电话线;某地点打开-----------------------某地点探测器触发;撤防状态,LCD显示NO READY 按SHOW/OK键: “未准备”, 再按SHOW/OK键主机将用中文语音报告故障情况: 某地点打开(某地点探测器触发);按1+>键:音量增加按2<-键:音量降低按8:切换门铃功能按住2:录音留言按5:听录音留言按7:打开/关闭语音提示7. 远程电话控制A、操作拨主机连接电话的号码，电话应答声响2-4次然后挂断。
DS7400XI报警主机简易编程中文说明书666
DS7400XI-CHI编程案例（7457I）步骤地址数据内容含义一输入9876#0，即进入编程二 4058 01# 恢复出厂值三 0031-0278 确定每个防区的防区类型0031 01# 第1防区为延时0032 03# 第2防区为连续报警，0033 03# 第3防区为连续报警，0034 03# 第4防区为连续报警，0035 03# 第5防区为连续报警，0036 03# 第6防区为连续报警，0037 07# 第7防区为24小时防区，0038 07# 第8防区为24小时防区。
0039 03# 第9防区为连续报警，周界即时防区0040 03# 第10防区为连续报警，周界即时防区0041 03# 第11防区为连续报警，周界即时防区0042 03# 第12防区为连续报警，周界即时防区0043 03# 第13防区为连续报警，周界即时防区0044 03# 第14防区为连续报警，周界即时防区0045 03# 第15防区为连续报警，周界即时防区0046 03# 第16防区为连续报警，周界即时防区0047 03# 第17防区为连续报警，周界即时防区0048 03# 第18防区为连续报警，周界即时防区0049 03# 第19防区为连续报警，周界即时防区0050 03# 第20防区为连续报警，周界即时防区操作方法如下：编程：9876#0 0031(01# 1防区)03#03#03#03#03# (2—6防区)07#07# （7、8防区）按住“*”键三秒不放退出编程。
编程：9876#0 0039 03#（完成第一个防区）接着03# ………..这样一直按12个03# (含第一个)四按住“*”键三秒不放，退出编程注意事项 1、以上为扩展12个DS7457I的编程方法；2、DS7400XI主机自带1-8防区不管有无使用，均要串接一个2.2K电阻；如果不用的时候也可设置成0031 00# 00# 00# 00# 00# 00# 00# 00#（1-8防区）3、DS7447E键盘使用前要先跳线，以确定其编号；使用一个时就设为1；4、DS7457I等扩展模块在使用前都要先拨码，以确定其防区号；5、总线线材采用RVV4*1.5以上；单路总线的最长距离控制在1.6公里以内；6、探测器到主机或模块采用RVV4*0.5时距离须控制在200米以内；7、在连接总线前，确保其没有断路或短路；8、在扩展防区没有超过120个的情况下，总线先连接到DS7436的A端口上；9、总线连接到总线驱动器或者扩展模块连接到总线时，都要注意正负极性不能接反；10、前端模块通常连接探测器的常闭（NC）输出端；串接一个47K电阻；11、总线无故障的情况下，前端模块的输入端总线电压正常值为10-12V；12、若不能正常布防，请查看键盘显示Not ready XXX（表示第几防区开路）防区故障或报警都会造成开路；4019中18,4020中试25五防区功能表┌─────┬────┬────┬───────────┐│防区功能号│对应地址│出厂数值│含义│├─────┼────┼────┼───────────┤│ 01 │ 001 │ 23 │连续报警延时1 │├─────┼────┼────┼───────────┤│ 02 │ 002 │ 24 │连续报警延时2 │├─────┼────┼────┼───────────┤│ 03 │ 003 │ 21 │连续报警周界即时│├─────┼────┼────┼───────────┤│ 04 │ 004 │ 25 │连续报警内部入口跟随│├─────┼────┼────┼───────────┤│ 05 │ 005 │ 26 │连续报警内部留守│├─────┼────┼────┼───────────┤│ 06 │ 006 │ 27 │连续报警内部即时│├─────┼────┼────┼───────────┤│ 07 │ 007 │ 22 │连续报警 24小时防区│├─────┼────┼────┼───────────┤│ 08 │ 008 │ 7*0 │脉冲报警附校验火警│└─────┴────┴────┴───────────┘六键盘指示灯含义┌─────┬────────┬─────────┬─────────┐│指示灯│灭│闪│亮│├─────┼────────┼─────────┼─────────┤│Armed 红色│系统处于撤防状态│退出时的状态或报警│系统布防但未报警│├─────┼────────┼─────────┼─────────┤│Status绿色│布防已被触发│布防后有防区被旁路│系统已准备好│├─────┼────────┼─────────┼─────────┤│Power 绿灯│交/直流均中断│系统有故障│交流电正常工作│├─────┼────────┼─────────┼─────────┤│Fire 防火│无火警发生│有火警发生│有故障│。
DSC报警主机简易操作手册
一、DSC报警操作1、系统布防当ready（绿灯）灯亮时表示此时可以布防，输入“1 2 3 4 + *”即可进入布防状态。
2、系统撤防撤防：输入“1 2 3 4 +#”进入撤防状态。
3、系统故障查看在键盘上输入“* + 2”键进入故障诊断状态，用键进行查看。
4、防区旁路及取消旁路如有部分防区因特殊情况无需布防而其它防区仍需布防时，可对部分防区进行旁路，具体操作如下：在键盘上输入“ * + 1 + 1234 ”进入防区旁路界面，用“查找要旁路的防区，按“*”键选择确认要旁路的防区，选择完要旁路的防区后按“#”键退出旁路状态，此时布防即可。
5、修改时间和日期在键盘上输入“1234 + 9”进入时间和日期修改界面，根据键盘屏幕提示对时间和日期进行相应的修改.6、进入安装人员编程在键盘上输入“* +8 + 5555”进入管理员编程界面，用“查找要编程的项目。
7、PC4401隔离模块安装及设置A、模块注册1、按*8 5555 进入安装人员编程界面。
2、滚动到“Module Hardware(模块硬件)”部分然后按“*”键确认。
3、将显示“Enroll Module (模块注册)”信息。
按*键确认选择。
4、在不同的模块名称之间滚动直到显示所需模块，按“*”键确认。
B、模块的确认1、过程与注册模块类似。
2、在“模块硬件”部分的“Confirm Module (确认模块)”菜单中核对信息。
3、确认模块时会出现“Create tamper on desired unit(在所需单元上触发防拆)”正确步骤完成后，键盘会显示模块编号（例如LCD44XX MOD 01）。
C、模块编程1、模块功能参考号码【000800XX00】,此处 XX = PC4401 模块号 00 表示未使用 01 表示打印机02 表示DVACS 03 表示DataLink2、波特率参考号码【000800XX01】，此处 XX = PC4401 模块号可选波特率有： 300 600 1200 2400 4800 一般与计算机通讯用 1200二、矩阵操作。
FC7448报警主机简明编程简易步骤
FC7448报警主机简明编程简易步骤编程FC7448报警主机的简易步骤如下：步骤一：了解FC7448报警主机编程的基本概念和原理。
在开始编程FC7448报警主机之前，我们需要了解其基本概念和原理。
FC7448报警主机是一种用于安全防护与监控的设备，能够检测并报警各种异常事件。
通过对其进行编程，我们可以设置报警规则、警号类型、报警器输出和各类防区等参数。
步骤二：了解FC7448报警主机的编程方式。
步骤三：准备编程所需的设备和工具。
在进行FC7448报警主机编程之前，我们需要准备一些必要的设备和工具。
这包括编程线、编程键盘、计算机、串口转USB转接线等。
根据使用的编程方式，选择相应的设备和工具。
步骤四：连接FC7448报警主机与编程设备。
将FC7448报警主机与编程设备进行连接，根据编程方式的不同，可以选择不同的连接方式。
若使用键盘编程，直接连接编程键盘与报警主机；若使用串口编程，需要先将串口转USB转接线连接至计算机的USB接口，然后将其与报警主机的编程口连接。
步骤五：设置报警规则与参数。
通过编程设备上的编程工具软件，对FC7448报警主机进行设置。
根据实际需求，设置报警规则、报警器输出、防区参数等。
可以通过输入命令或使用图形化界面进行设置。
编程工具软件通常有详细的操作指南，按照指引进行操作即可。
步骤六：保存设置并退出。
在设置完报警规则和参数后，一般需要保存设置并退出编程工具软件。
保存设置可以避免重新设置的麻烦，同时确保设置的正确性。
步骤七：测试报警主机的功能。
在完成编程后，可以对FC7448报警主机进行功能测试，以验证设置的正确性。
测试包括触发报警器、检测报警信号和监控报警主机的操作界面等。
根据实际需求，选择适当的测试方法和设备，进行测试并记录结果。
步骤八：远程监控和调试。
FC7448报警主机通常支持远程监控和调试功能。
可以通过网络编程的方式，远程连接到报警主机，并对其进行监控和调试操作。
远程监控和调试可以在系统管理中起到重要的作用，对于及时发现和解决问题具有很大的帮助。
VISTA-120报警主机简易操作手册
VISTA-120报警主机简易操作手册2010年04月22日目录VISTA-120报警主机简易操作手册 (3)一、设备的连接 (3)二、第一次通电及键盘的设定 (3)三、防区编程（1-9主板自带防区）： (4)四、子系统定义及编程：（如无子系统则不必编程） (6)五、模块型防区编程（两防区地址模块4193SN） (8)六、模块型防区编程（八防区模块编程4028U、4208SN）： (10)七、4204继电器编程： (14)八、设定主机的时间、日期： (19)九、查看系统的操作时间例表： (21)十、事件打印和显示代码 (23)十一、打印机编程： (26)附件（接线说明） (27)一、键盘连接 (27)二、防区接线 (28)三、4297总线扩展模块 (29)四、4204继电器模块 (30)五、4208U 八防区扩展模块 (31)六、32路继电器模块 (33)VISTA-120报警主机简易操作手册一、设备的连接1. 撤防状态下41408000 进入编程状态，按*97 可以做初始化还原。
2、首先拿到主机及键盘后，先把主机板安装到机箱内，找一根1米左右的四芯线连接键盘主机板和键盘的连接对应是：（当有多个键盘时，只需将多个键盘并接，设定不同的键盘地址即可）3、把分别把电阻接到1-8个防区（ZONE）上，第9防区用一根导线连接，然后接好变压器的连线，注意变压器的白色线接到主板的一号和二号端口上，蓄电池的两个红黑线插到主板上。
4、具体接线见附件。
二、第一次通电及键盘的设定1、准备工作做好后就可以通电了，注意最好是先通交流电在接上蓄电池，通电后键盘长鸣一声，键盘的READY灯长亮，这是要先定义一下编程键盘的ID地址，步骤是：通电后同时按住1、3键，键盘显示：输入数字00（主控键盘地址）按*登陆显示注：有多个键盘时，每个键盘的地址不能重复，可设置成01~03，一定要有主控键盘地址00.三、防区编程（1-9主板自带防区）：1、输入*93进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到显示以下菜单项为止，显示：2、按1进入防区编程，以下显示设置是否有效：3、按1确定以下编程有效，进入防区编程，显示：4、主板自带的防区为1-9号防区，从10-128防区为总线扩充防区，所以在防区编程里特别注意设备类型的选择，按*号键进入001号防区编程，以下显示该防区编程情况：5、首先要选择防区的类型，一般常用的防区类型对应项有以下一些：6、键盘显示以下信息为出厂设置的防区类型09为火警防区：7、一般常用的选择是03类型，输入03，显示：8、按*键到下个菜单项（子系统），出厂默认为1，如果没分子系统这里就不用改，如果有分子系统，可按照该防区对应的子系统号输入，显示：9、按*键到下个菜单项（防区报告码），出厂默认可能随着防区号的改变而有不同，这些不用改，只需默认就可以了，显示：10、按*键3次到下个菜单项（设备类型），主要的设备类型有以下几种：11、上面我们提到过了防区1-9为主板防区，所以001防区就必须选择1类型，而出厂设置就为01，所以就不用修改此类型，显示：12、按*键进入下个菜单项（该防区编程信息对照表格），显示：13、以上为001号防区的编程设置，按*键可进入下一个防区进行相应的编程。
海康威视报警主机编程手册V2.2
网络报警编程手册用户手册UD02318B版权所有©杭州海康威视数字技术股份有限公司2016。
保留一切权利。
（Cover 样式）本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
(Cover Text 样式)关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
（Cover List 样式）●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
Vista_120简易手册
Vista 120报警主机编程指南一、操作1、布防：密码+[“2”外出；“3”留守；“4”最大；“7”即时]（例如[1234]+[2]）2、撤防：密码+“1”（例如[1234]+[1]）3、旁路：密码+“6”+防区号（例如[1234]+[6]+[010]，旁路10号防区）4、清除事件：安装或机主密码+“#62”二、进入编程：①”主机密码”+”8000”[41408000]②上电后30秒内同时按住”*”+”#”三、表格编程：1、系统控制和操作的选择内容2、默认状态●00~99项：直接进入第一页●100~176项：*94进入下一页，*99返回上一页●200~221项：*94进入下一页，*99返回上一页3、输入方法：●输入编程项：“*”+”项目号”+”内容码”●阅读编程项：“#”+”项目号”●清除编程项：“*”+”项目号”+”*”●恢复出厂值："*97”四、菜单编程：1、编程内容●防区编程(ZONE PROG。
）：所有防区类型、探头类型设置●序号编程(SEQUENTIAL LEARN）：序号式58系列探头与总线探头地址码●报告码编程(REPORT CODE PROG）：防区及系统报告码●描述符编程(ALPHA PROG。
）：防区、子系统等文字描述●设备编程(DEVICE PROG。
）：键盘、无线接收机、继电器等地址设置●继电器编程(OUTPUT PROG。
）：继电器的驱动与动作方式●语音描述编程(RL Y VOICE DESCR）：用4285模块时的语音描述●常用索引编程(CUSTOM INDEX）：编制4285语音模块用的常用词●退出编程模式(QUIT MENU MODE)2、进入编程：#93●*：输入确认键●#：回到上一屏显示●0：否认●1：确认五、退出编程1、*99：可用①、②进入编程方式再次进入编程2、*98：只可用②进入编程方式再次进入编程六、设置密码1、添加密码：输入“安装员(机主、经理)密码+8+密码编号(002-150)+新密码”2、更改密码：输入“安装员(机主、经理)密码+8+密码编号(002-150)+新密码”3、取消密码：输入“安装员(机主、经理)密码+8+密码编号(002-150)+安装员(机主、经理)密码”4、检查密码：输入“密码+[*]+[*]”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、236报警主机编程简易手册：
进入编程
012345*0#
进入延时60秒；退出30秒
1*1322100#
1防区控制（营业室外）
1*3111220#
2防区控制（营业室内、凭证室、机房红外）1*4111220#
3防区控制（手报）
1*5111420#
4防区控制（震动）
20111420#
5防区控制（玻璃破碎）
21111420#
6防区控制（烟感）
22111420#
退出编程* #
布防：1234#
撤防：1234#
2、成都亚光KZF8C报警主机简易手册：
报警控制器安装步骤:
一、硬件连接
1、把所有电阻按说明书的要求都跨接在各防区上；
2、正确接上键盘和电源，通电后键盘指示灯亮绿灯，表示正常。
二、控制器编程
1、按160080进入控制器编程状态；
2、按*41 004对第1防区编程，防区类型设置为即时内部防区；
3、按*42 004对第2防区编程，防区类型设置为即时内部防区；
4、按*43 007对第3防区编程，防区类型设置为24小时盗警防区；
5、按*44 013对第4防区编程，防区类型设置为24小时盗警防区；
6、按*45 013对第5防区编程，防区类型设置为24小时盗警防区；
7、按*46 009对第6防区编程，防区类型设置为火警防区；
8、按*08 060对进入延时进行设置，延时为60秒；
9、按*09 060对外出延时进行设置，延时为60秒；
10、按*91 退出编程状态；
三、探测器连接
1、接上前端的探测器（电阻与探测器串联）；
2、不使用的防区端子上必须接2K电阻。
四、其他
1、外出布防：12342；
2、留守布防：12343；
3、撤防：1234；
*7 1234 （安装密码）
00 00 (停止通讯)
01 10000(键盘编号)
02 10000(停止通讯)
03 10 (周边有声防区带延时)
04 10 (周边有声防区带延时)
05 14 (24小时有声防区)
06 15 (周边有声防区)
11 1*4 (进入延时30秒)
12 1*4 (退出延时30秒)
# (退出编程)
布防
*0
撤防
#1111
查看报警记录
*3
退出查看
#
原始用户密码：0808
原始操作密码：1234
进入编程状态：
设置+0808+#
用户密码修改：
设置+0808+#+21+****+#
操作密码修改：
设置+0808+#+22+****+#
布防退出延时时间调整：60秒
设置+0808+#+30+06+#
进入延时时间调整：60秒
设置+0808+#+31+06+#
警号响铃时间调整：5分钟
设置+0808+#+29+05+#
防区类型设置：
1防区控制（营业室外）
设置+0808+#+40+01+1+#
2防区控制（营业室内、凭证室、机房红外）设置+0808+#+40+02+1+#
3防区控制（手报）
设置+0808+#+40+03+4+#
4防区控制（震动）
设置+0808+#+40+04+3+#
5防区控制（玻璃破碎）
设置+0808+#+40+05+3+#
6防区控制（烟感）
设置+0808+#+40+06+6+#
7号防区预留
8号防区预留
布防：外出布防
撤防：撤防+1234+#。
