在超压栓口处设减压孔板。 8、屋顶应设置带压力表的试验用消火栓。
二、管网设备
1、高层建筑消防管网不能小于DN100，由进水管、立管、 水平管及控制阀组成。
2、应采用专用管网，不得与其它生产生活管网合用（多层 除外），材质为钢管。
2、消防电梯前室应设室内消火栓，且不计入室内消火栓数量 内。
3、消火栓口距地面距离为1m，出水方向与墙面垂直或向下。
4、室内消火栓间距经计算确定，但高层工业与民用建筑、高架仓库、 甲乙类低层厂房，其室内消火栓间距不应超过30m，其它建筑不起过 50m。
5、监时高压室内消火栓给水系统应在每个消火栓箱内设置启泵钮，且 有保护措施。
七、消防水泵
1、作用：给临时高压给水系统加压，保证灭火所需流量和压力。 2、技术要求：设一主一备，备泵不少于主泵流量，吸水管为自灌式，不允许
采用抽吸式，吸水管为独立管， 出水为两条，与室内环管双管连接，出 水管上还应设放水阀、试验管和安全泄压阀。 3、消防水泵机组组成：水泵、吸水管、出水管（止回阀、按制阀、压力表 DN65试水阀及试水管、安全泄压阀）控制柜等 组成。 4、控制柜控制要求：主备泵能自动转换，转换时间不大于60s，主备电源自 动转换，时间不大于60s。
障。 （4）消火栓箱及箱内部件的外观有无损坏、涂层是否脱落、箱
门是否完好、开启是否正常 。
以上内容及其它组件至少半年进行一次全面检查。
消防喷淋部分
1. 湿式自动喷水灭火系统 2. 干式自动喷水灭火系统 3. 预作用自动喷水灭火系统 4. 雨淋自动喷水灭火系统 5. 水喷雾灭火系统 基本原理： 火灾 → 喷头动作喷水 → 水流指示器动作(信号传至报警 主机联动警铃) → 湿式报警阀开启 → 水力警铃动作﹑压 力开关动作（信号传报警主机联动水泵）→ 启动喷淋泵灭 火
《消防给排水系统》PPT课件
在消防给水系统中，消防排水 泵的主要作用是及时排除积水 、废水等，保证系统的正常运 行。
根据不同的分类标准，消防排 水泵可以分为多种类型。按工 作原理可分为叶片式排水泵、 容积式排水泵等；按使用场所 可分为固定式排水泵和移动式 排水泵。
在选择和设置消防排水泵时， 需要考虑多种因素，如系统的 流量、扬程、压力等参数，以 及泵的使用环境、安全可靠性 、维护管理等方面的要求。
04
消防给排水系统的设计 与安装
设计原则与标准
安全性原则
可靠性原则
经济性原则
环保性原则
确保系统在火灾发生时 能够及时、有效地灭火，
保障人员安全。
设计时应充分考虑各种 可能出现的异常情况，
确保系统稳定可靠。
在满足功能需求的前提 下，合理控制成本，提
高经济效益。
减少对环境的负面影响， 合理利用水资源，降低
消防排水设施的选型与设置
在选择和设置消防排水设施时，需要考虑多种因 素，如系统的流量、扬程、压力等参数，以及设 施的使用环境、安全可靠性、维护管理等方面的 要求。
消防排水泵
消防排水泵的定义
消防排水泵的作用
消防排水泵的分类
消防排水泵的选型与设置
消防排水泵是一种用于消防给 排水系统的专用水泵，具有高 扬程、大流量、强自吸等特点 。
创新三
新型材料在消防管道和储水设备中的应用。
创新二
高效灭火设备与技术的集成化应用。
创新四
物联网技术在消防给排水系统监控中的应用。
未来发展趋势与挑战
趋势二
多元化水源的开发 与利用，提高应急 供水能力。
挑战一
如何提高系统的安 全性和稳定性。
趋势一
消防给排水系统与 智能化技术的深度 融合。

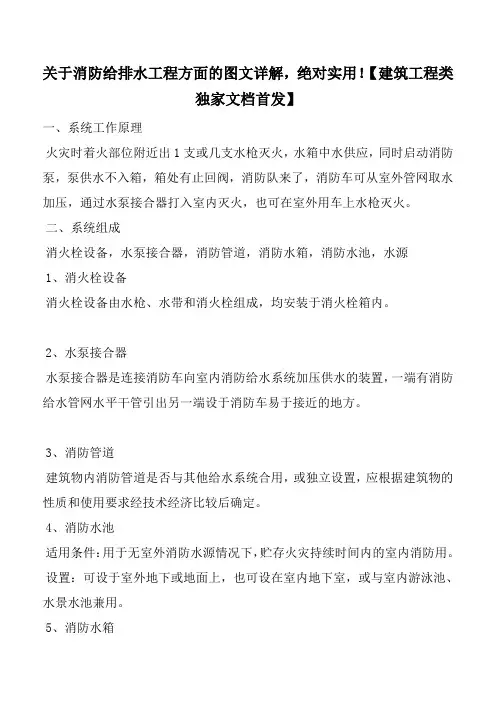

关于消防给排水工程方面的图文详解,绝对实用!【建筑工程类独家文档首发】
关于消防给排水工程方面的图文详解，绝对实用！【建筑工程类独家文档首发】一、系统工作原理火灾时着火部位附近出1支或几支水枪灭火，水箱中水供应，同时启动消防泵，泵供水不入箱，箱处有止回阀，消防队来了，消防车可从室外管网取水加压，通过水泵接合器打入室内灭火，也可在室外用车上水枪灭火。
二、系统组成消火栓设备，水泵接合器，消防管道，消防水箱，消防水池，水源1、消火栓设备消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。
2、水泵接合器水泵接合器是连接消防车向室内消防给水系统加压供水的装置，一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。
3、消防管道建筑物内消防管道是否与其他给水系统合用，或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。
4、消防水池适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用。
设置：可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。
5、消防水箱消防水箱对扑救初期火灾起着重要作用。
水箱的设置要求：为确保动供水的可靠性，应采用重力自流供水方式；消防水箱不应与生活（或生产）高位水箱合用；水箱应贮存有10min的室内消防用水量。
三、系统的给水方式a、由室外给水管网直接供水的消防给水方式适用条件：室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
b、设水箱的消火栓给水方式供水特点：由室外给水管网向水箱供水，箱内贮存10min消防用水量。
火灾初期：由水箱向消火栓给水系统供水；火灾延续：可由室外消防车通过水泵接合器向消火栓给水系统加压供水。
适用条件：外网水压变化较大。
用水量小时：水压升高能向高位水箱供水用水量大时：不能满足建筑消火栓系统的水量、水压要求。
c、设水泵、水池、水箱的消火栓给水方式设置特点：水泵从贮水池抽水，与室外给水管网间接连接，可避免水泵与室外给水管网直接连接的弊病。
当外网压力足够大时，也可由外网直接供水。
各消防水系统工作原理，3D动画直观演示！
各消防水系统工作原理，3D动画直观演示！
【室内消火栓系统】
由供水设施、消火栓、配水管网和阀门等组成的系统。
【湿式自动喷水灭火系统】
准备工作状态时配水管道内充满用于启动系统的有压水的闭式系统。
【干式自动喷水灭火系统】
准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。
【预作用自动喷水灭火系统】
准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。
【雨淋自动喷水灭火系统】
由开式洒水喷头、雨淋报警阀组等组成，发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，用于灭火的开式系统。
【防火分隔水幕系统】
由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。
【水喷雾灭火系统】
由水源、供水设备、管道、雨淋报警阀（或电动控制阀、气动控制阀）、过滤器和水雾喷头等组成，向保护对象喷射水雾进行灭火或防护冷却的系统。
【细水雾灭火系统】
由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成，能自动和人工启动并喷放细水雾进行灭火或控火的固定灭火系统。
【自动消防炮灭火系统】
能自动完成火灾探测、火灾报警、火源瞄准和喷射灭火剂灭火的消防炮灭火系统。
消防联动及设备控制工作原理
消防联动及设备控制工作原理The manuscript was revised on the evening of 2021广播需要加广播模块，其他的水泵风机电梯照明等需要加输入输出模块+继电器来控制当有两个以上的报警时，信号返回到消控中心的联动柜，同时联动柜会自动，启动，喷淋泵，启动，打开，关闭空调的的阀门，关闭落下，启动声光报警及消防广播。
消防联动的工作原理：防止因误报警而造成消防联动设施误动作。
例如，本来没有发生火灾，系统误报警后，就将警报装置鸣响，甚至把照明电源切断，电梯迫降到底层，其结果往往造成人们许多不必要的恐慌，有时可能造成大的损失和严重后果，尤其在人员密集的公众聚集场所这种潜在危险更大。
这种分级的控制形式通常需要人工的确认和转换，这一点在普通的火灾自动报警系统中尤为重要，而采用智能火灾报警控制器和探测器则能极大地提高整个火灾报警系统工作的准确性和可靠性。
自动喷水灭火系统自动喷水灭火系统按喷水管道内是否有水，分为湿式和干式两种。
于式系统中喷水管网平时不充水，当火灾发生时，火灾自动报警系统控制主机在收到火警信号后立即控制预作用阀，使其开阀向管网内充水。
湿式系统管网中平时充满水，当发生火灾时，火场温度上升到一定值，闭式喷头温控件受热破裂，喷水口打开喷水，此时安装在供水管道上的动作，消防中心控制主机上显示喷淋报警部位并发出声光报警信号。
喷水后管道水压下降，使动作，利用继电器的两组无源触点，一组控制喷淋水泵启动，另一组通过模块接人总线，将动作信号馈入主机。
气体自动灭火系统气体自动灭火系统主要用于火灾时不宜用水灭火或有贵重设备的场所，通过探测器探测到火情后，向灭火控制器发信号，控制器收到信号后通过灭火指令来控制气体压力容器上的电磁阀，灭火气体被放出。
防火门、防火卷帘的控制常闭式防火门采用机械方法使用闭门器控制；如采用，平时处于开启状态，火灾时可通过自动或手动将其关闭。
门处于开启状态一般是通过永久磁铁的吸着力或的固定销来实现，火灾时由探测器或消防控制装置发出指令性信号，使电磁线圈通电产生的吸力克服永久磁铁的吸着力或使电磁锁动作，防火门靠弹簧力将门关闭。
消防人不得不知的四大水系统原理图及其特点（附给水时间表）
消防人不得不知的四大水系统原理图及其特点（附给水时间表）自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。
▲自动喷水灭火系统原理图▲自动喷水灭火系统根据喷头的不同可以分为两类：使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统；使用开式喷头的为开式系统。
其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。
▲两种喷头▲各不同系统的区别主要体现在管道填充物及各组件上。
其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。
1、湿式系统湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。
适用范围及一般要求1.自动喷水湿式系统适用于环境温度≥4℃且不高于70℃场所。
2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。
3.湿式灭火系统配水管道的工作压力不应大于1.2MPa。
4.湿式系统一个报警阀组控制喷头数不宜超过800只。
5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时应有信号反馈至消防控制室。
▲左边为湿式系统，右边为供水设施▲2、干式系统干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。
适用范围及一般要求1.干式系统适用于环境温度＜4℃或＞70℃场所。
2.干式系统一个报警阀组控制的喷头书不宜超过500只。
3.干式系统配水管道充水时间不宜大于1min。
4.干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。
27#、28#、29#楼_给排水_11_生活给水-原理图、消火栓系统-原理图、自动喷水灭火系统-原理图_A2
图纸名称 生活给水-原理图
消火栓系统-原理图 自动喷水灭火系统-原理图
比例见图
工程勘察设计资质（出图）专用章
版权所有。 本图加盖设计资质（出图）专用章为有效版本。
注册执业章
职 责 姓 名签 名
审
定 杨敬敬
部门负责人 王同雨
彭鹏 项目负责人
殷奇
专业负责人 任健勇
审
核 任健勇
方
案
给排水
建
筑
电
气
结
构
暖
通
DN32
DN25
中国中铁
中铁四局集团有限公司
设计研究院
建筑工程设计甲级 铁道行业工程设计甲（Ⅱ）级 市政行业工程设计甲级 公路行业工程设计甲级 工程勘察甲级 城乡规划编制乙级 人防工程设计乙级 测绘甲级 风景园林工程专项设计乙级
建设单位 合肥创和资产管理有限责任公司
工程名称 幸福庄园·北城健康养生园
校
对王 平
设
计 张文超方案设计日 Nhomakorabea期 2020年06月
工 程 编 号 FA-17-07
设计阶段 施工图
图
别给 排 水
图
号SS1-1 /13
版
次第 一 版
必看！消防产品电气接线原理图
必看！消防产品电气接线原理图一、探测器类接线图
二、报警按钮类接线图手动火灾报警按钮
消火栓按钮
三、声光警报器类接线图
火灾报警器
火灾报警器（智能型）
四、火灾显示盘类接线图
五、现场模块类接线
1、输入模块
2、输入模块
3、输出模块
4、输入/出模块（电磁阀类）
输入/出模块（卷门类）
输入/出模块（消防电梯）
输入/出模块（切非消防电）
5、短路隔离器
6、多线联动控制单元（风机水泵设备多线控制）
自动报警系统连接示意图
消防联动设备无源启动的接法
消防联动设备有源启动接法
多线控制泵或风机的无源启动接法
多线控制泵或风机的220V交流启动接法
多线控制泵或风机的DC24V启动接法
中继模块接防爆烟感接法
中继模块接线型光束烟感接法
广播模块接线
手动报警按钮接线。
给排水、消防各种设备原理动画连接
CASS工艺废水处理流程图（动态显示）虹吸系统过程视频湿式自动喷水灭火系统动画演示消防水箱、喷淋头等安装方法动画自动喷水灭火系统动画演示分区给水方式动画演示室内给水系统动画演示排水系统动画演示消火栓的布置系统动画演示加压储水设备系统动画演示建筑内部给水系统动画演示景观给水系统动画演示水枪充实水柱长度系统动画演示消防水保护措施一系统动画演示消防水保护措施二系统动画演示水泵工作原理单级单吸动画演示水泵工作原理单级双吸动画演示CO2灭火系统演示阶段曝气法生物转盘工艺流程完全混合法基本流程cass演示动画平流式沉淀池圆形竖流式沉淀池辅流式沉淀池对角线出水调节池消防报警原理演示(flash)曝气沉砂池平流沉砂池圆形气浮氧化沟离心脱水机液氯消毒氧化渠的布置厌氧塘厌氧接触压滤机延时曝气法污水处理厂流程合建式缺氧-好氧活性污泥法脱氮工艺菲斯特里普除磷工艺流程萃取过程传统活性污泥脱氮工艺（三级活性污泥流程）臭氧消毒流程部分溶气气浮工艺流程比阻测定装置UASB构造图DE型氧化沟工艺流程山东某医院污水处理系统模拟显示屏射流曝气帕斯韦尔氧化沟连续式重力浓缩池回转式压实器回转式格栅辐流式浓缩池分层沉淀现象穿越河道的折管式倒虹管侧面鼓风曝气生物接触氧化池变速升流膨胀式中和滤池全流程溶气气浮法移动伸缩臂式格栅除污机污泥最终处置与利用略图污泥水分污泥高温干馏裂解工艺流程污泥堆肥一般工艺流程完全混合法基本流程顺流加料蒸发流程水下空气扩散装置巴颠甫脱氮除磷工艺流程水力循环搅拌转鼓真空过滤机工艺流程转鼓真空过滤机沼气搅拌消化池沼气发电热量回收流程石灰石膏法的工艺流程湿式燃烧工艺流程生物转盘工艺流程生物转盘二级处理流程生物转盘工艺流程生物吸附法生物滤池污水处理系统三相生物流化床的工艺流程射流式水力冲击式空气扩散装置正确火灾逃生方法动画演示污水泵站完全分流制排水系统潜水泵循环给水系统气压水罐泄空补气法的补气过程灭火游戏动画建筑内部排水单罐变压式气压给水设备水箱内部结构单罐变压式气压水罐工作流程喷泉直流给水系统卡压式及卡套式铝塑管安装视频间接加热及凉开水供应回转圆筒干燥器干燥流程流化床焚烧炉混流泵混合堆肥工艺流程设有曝气生物滤池的污水处理系统亲水性和疏水性颗粒的接触角气流动力流化床全溶气气浮工艺流程平流加料蒸发流程逆流加料蒸发流程两极生物脱氮工艺逆流回转焚烧炉连续式重力浓缩池立式多端焚烧炉快速渗滤系统矩形气浮池接触氧化池基本构造图阶段曝气法渐减曝气法基本流程加压溶气气浮法（回流）工艺流程晶体的长大晶核的生成直接接触式换热器蓄热式换热器文丘里洗涤除尘器填料函式换热器套管式水-水加热器套管式换热器容积式水加热器热管换热器喷淋式蛇管换热器区域热水锅炉房供暖系统高温加压热处理流程2高温加压热处理流程1反应区与三相分离器设计参数示意图二相生物流化床的工艺流程电渗析装置单级萃取流程带式干燥器T型氧化沟系统工艺流程SBR工艺的操作过程机械搅拌设备-桨板回流加压溶气气浮工艺流程过滤原理隔膜泵高温加压热处理流程3夹套式换热器2喷淋式换热器螺旋板式换热器1列管式换热器具有补偿圈的换热器夹套换热器螺旋板式换热器列管式换热器1列管换热器部件夹套式换热器1浮头式换热器1浮头式换热器反转式惯性除尘器单壳双管程换热器示意图低压吸送式气力输送系统湿式报警阀带补偿圈的固定管板式换热器沉浸式蛇形管换热器沉浸蛇管换热并联板式换热器板式换热器1UASB反应器3D动画板式换精馏塔板翅式换热器U型管式换热器1U型管式换热器管前端注粉煤灰水泥沙浆图海德能RO动画演示反渗透原理系统动画鸿业建筑给排水软件演示鸿业屋面雨水软件演示鸿业室外给排水软件演示水泵运转实验动画平流式隔油池平流式沉淀池排水槽断面氯氧化系统空气氧化脱硫塔接触氧化池的基本构造图胶体粒子的结构及其电位分布活性污泥法基本流程虹吸滤池-过滤过程臭氧发生器链板式刮泥机连续式重力浓缩池普通快滤池机械搅拌混合槽滚压带式过滤机分析天平室塔式生物滤池四极杆质谱仪原理自动撇油斜板隔油池纸层析分析法原子吸收分光光度计液相色谱污泥消化流程微滤机酸碱滴定双波长分光光度计光路示意图反冲洗过程薄层色谱泵形叶轮曝气器板框压滤机脱水重力式无阀滤池-过滤过程重力浓缩原理折流调节池圆形卧式吸附器圆形曝气池液氯消毒工艺叶轮气浮设备构造压缩空气搅拌生物接触氧化流程厌氧接触法工艺流程线内水量调节池集水坑降水flash动画演示升流式膨胀中和滤池平流式沉砂池毛细管气相色谱高效毛细管电泳滤池过滤过程红外图谱解析滚压带式脱水机红外光谱仪往复式隔板反应池低温破碎工艺流程图射流式水力冲击空气扩散装置三向联合式压实器全流程溶气气浮法亲水性和疏水性颗粒的接触角强制调节池曝气沉砂池消防火灾报警的动画演示机泵工作原理动画海水淡化能量回收动画演示cass废水处理工艺流程图立式多层圆筒式堆肥发酵塔给排水动画演示三相生物硫化床的工艺流程反渗透能量回收器的动画演示安全泄压阀原理动画单向阀原理动画倒流防止器原理动画可调式减压阀原理动画流量控制阀原理动画水力浮球阀原理动画排泥阀原理动画鸭嘴式止回阀原理动画污水处理设备布水管动画湿式报警阀工作原理污水处理工程三维动画导流槽模型污水处理设备钢梯模型动画污水处理设备中心旋转集电器模型动画用3Dmax三维动画介绍120T/H浅层气浮污水处理中心滚轮模型120T/H浅层气浮污水处理中心滚轮组装后模型三维动画120T/h浅层气浮污水处理设备全模型组装后运行动画吸收式制冷循环图注册公用设备工程师执业资格考试免费辅导课件给水工程第二集注册公用设备工程师执业资格考试免费辅导课件给水工程第一集建筑给水排水Flash动画演示MBR演示动画纯水动画演示预作用报警阀动画演示自动喷淋消防报警原理演示隔油槽工作原理动画消防水不被动用的2项措施1消防水不被动用的2项措施2氨气脱除塔巴颠甫脱氮脱磷工艺流程臭氧消毒流程臭氧与污水的混合反应器弗斯特利普除磷工艺流程三级活性污泥流程多级离心泵混流泵离心泵原理轴流管道泵污水处理工艺流程（动画）预作用阀装置产品演示完全分流制排水系统某大型造纸污水处理厂工艺流程图（动画演示）湿式报警阀工作流程示意程序直动式减压阀工作原理动画（带溢流阀）井点降水工艺演示全自动过滤器环保三维动画自动喷淋消防报警原理演示安全泄压阀工作原理动画演示倒流防止器工作原理动画演示流量控制阀工作原理动画演示水力浮球阀工作原理动画演示CO2灭火系统动画演示火灾报警系统动画演示湿式报警阀工作流程动画示意程序消防水喷雾动画演示ERI能量回收装置工作原理动态演示活性污泥处理动画生物膜法动画泵吸反循环工艺消防机房平面布置管线走向三维动画。
消防喷淋灭火系统动画
2
更环保
采用更环保的灭火剂和新技术，减少对环境的影响。
3
多功能
集成火灾报警、防烟和紧急疏散功能，提高整体安全性。
气体灭火系统
使用惰性气体来抑制火灾，适用于机房和电 气设备。
安装和维护注意事项
1 合规标准
根据当地消防法规和国 家标准进行设计、安装 和维护。
2 定期检查
定期检查喷淋装置、水 源供应和控制器的工作 状态。
3 培训人员
提供培训，确保工作人 员了解如何操作系统以 及应对火灾应急情况。
测试消防喷淋灭火系统的效果
பைடு நூலகம்防喷淋灭火系统的组成
水源供应
消防水箱、水泵和配水管路。
控制器
火灾探测器、报警系统和自 动控制面板。
喷淋装置
喷嘴、喷头和喷雾装置。
不同类型的消防喷淋灭火系统
干式系统
用气体压力驱动干燥空气或氮气，适用于低 温环境。
泡沫系统
向水中添加泡沫剂，形成泡沫覆盖物，适用 于油类火灾。
湿式系统
用压力驱动水，适用于大多数建筑和场所。
1
模拟火灾
在控制条件下模拟火灾，测试系统的
记录数据
2
启动和喷淋效果。
记录水流量、喷淋密度以及喷淋时间
等数据，评估系统的性能。
3
定期维护
定期维护系统，确保系统在紧急情况 下可靠运行。
消防喷淋灭火系统的优点和缺点
优点
快速响应、适用范围广、灭火效果好。
缺点
需要水源供应、安装、维护和测试费用较高。
消防喷淋灭火系统的实际应用案例
办公楼
办公楼广泛使用消防喷淋灭火系统来保护生命 和财产安全。
仓库
仓库中的消防喷淋灭火系统可以有效控制火势， 防止火灾蔓延。
图文详解消防给水工程系统
图文详解消防给水工程系统消防工程给水是给排水工程的重要组成部分，这次将为大家详细介绍消防给水工程系统,包括详细的图例介绍，希望可以帮助到大家.建筑消防系统一般可分为：消火栓给水系统;自动喷水灭火系统；水幕消防系统三种形式。
消火栓系统一、系统工作原理火灾时着火部位附近出1支或几支水枪灭火，水箱中水供应，同时启动消防泵，泵供水不入箱，箱处有止回阀,消防队来了，消防车可从室外管网取水加压,通过水泵接合器打入室内灭火，也可在室外用车上水枪灭火。
二、系统组成消火栓设备,水泵接合器，消防管道，消防水箱，消防水池,水源1、消火栓设备消火栓设备由水枪、水带和消火栓组成,均安装于消火栓箱内。
2、水泵接合器水泵接合器是连接消防车向室内消防给水系统加压供水的装置,一端有消防给水管网水平干管引出另一端设于消防车易于接近的地方。
3、消防管道建筑物内消防管道是否与其他给水系统合用，或独立设置，应根据建筑物的性质和使用要求经技术经济比较后确定。
4、消防水池适用条件：用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用.设置：可设于室外地下或地面上，也可设在室内地下室，或与室内游泳池、水景水池兼用。
5、消防水箱消防水箱对扑救初期火灾起着重要作用。
水箱的设置要求：为确保动供水的可靠性，应采用重力自流供水方式;消防水箱不应与生活（或生产）高位水箱合用；水箱应贮存有10min的室内消防用水量。
三、系统的给水方式a、由室外给水管网直接供水的消防给水方式适用条件：室外给水管网提供的水量和水压，在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
b、设水箱的消火栓给水方式供水特点：由室外给水管网向水箱供水,箱内贮存10min消防用水量。
火灾初期：由水箱向消火栓给水系统供水；火灾延续：可由室外消防车通过水泵接合器向消火栓给水系统加压供水.适用条件:外网水压变化较大。
用水量小时：水压升高能向高位水箱供水用水量大时：不能满足建筑消火栓系统的水量、水压要求.c、设水泵、水池、水箱的消火栓给水方式设置特点：水泵从贮水池抽水，与室外给水管网间接连接,可避免水泵与室外给水管网直接连接的弊病。
某高校图书馆全套给排水消防联动图
消防设备的接线及接口要求
消防设备的接线及接口要求一、消火栓按钮的接线：根据消火栓按钮的生产的要求和设计要求确定。
6根线接法：2根去消控中心的是总线。
4根到消火栓泵的是启泵线和反馈信号线。
（（６根线，２信号线＼２启泵线＼２回答灯线，有时不做反馈线，放了5根线!跳了一跟+24V线!）.2根报警线到控制器,4根到泵控柜。
有的设备可以用过总线电灯，就用4个线就够了。
其他的一般是5-6根线（当选5根线时，灯线与直接启动线有一根公用）。
4根线接法：仅用于手动控制时用2根启泵+2根应答灯线，共4根线。
两根启泵指示灯线、两根启泵线，通接接线可能优化一根线。
2根线接法：2根是仅用于手动控制时启泵。
火灾发生时，室内消火栓能否出水对火场的扑救工作起着至关重要的作用，而今城市中高层建筑林立，市政管网水压一般难以保证高层消火栓栓口出水压力，为降低造价，延长管网使用寿命，消防水系统一般常采用临时高压给水系统来保证消火栓栓口的出水压力以满足火场灭火要求，因而用来起动消防水泵，并保证消防管网及时充有压力水的消火栓按钮在消火栓系统中占据着很重要的作用。
规范要求消火栓按钮一般设置在消火栓箱内或带有玻璃的壁龛内，并要求按钮应有保护设施，防止小孩玩弄或误起动。
笔者在多年消防检测中发现许多建筑的消火栓按钮未设置在消火栓箱内，或设置在消火栓箱外的没有足够的保护措施，而直接由一个塑料方盒构成，很容易被毁坏，从而导致误报警时有发生。
所谓壁龛是指壁上小室，泛指墙上小室；通俗地说，指墙面上凹进去的洞穴，而不是直接凸露出墙面，这是一些施工单位图省事或不理解而随意设置的，是不符合规范要求的。
笔者认为，由于一些住宅楼、商业、娱乐建筑内居住或流动人员复杂，文化层次、道德修养也有很大的差异，难免会出现一些有意或不小心毁坏消防设施的行为，因而，笔者建议消火栓按钮应设在消火栓箱内，并没置在一定高度，防止孩童误动；而一些高级写字楼、公寓则可将消火栓按钮设置在箱外，有一定的保护措施，并用红色醒目标志标明其作用和使用方法，便于人员在火灾状态下使用。
