船舶防火控制图识别符号
IMO防火控制图(A.952(23))
附件14大会决议草案船舶防火控制图识别符号大会忆及国际海事组织公约第15（j）条有关本大会在海上安全规则和导则方面的职能，牢记1974年国际海上人命安全条约修正案第II-2/15.2.4条规定，要求船上应有固定展示的防火控制图作为对船上高级船员的指导，和一套防火控制图或具有该图的小册子的复制品，永久性地置于甲板室外面有醒目标示的风雨密盒子里，以有助于岸上的消防人员。
认识到国际识别符号的使用将极大地增加船舶防火控制图对船员和岸上消防人员的实用性，还认识到A.654（16）决议关于船舶防火控制图识别符号的规定，注意到ISO在与IMO的密切合作下，制定了ISO 17631：2002船舶和航海技术标准——船舶消防图、救生设备和脱险通道，提供了总体上符合A.654（16）决议中规定的相应识别符号的防火识别符号，尤其注意到MSC/Cir.1050通函请成员国政府将ISO 17631：2002标准提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，使他们能在自愿基础上在制定或应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图过程中应用这一标准，这使A.654（16）决议的修订工作非常迫切，审议了海上安全委员会在其77届会议上提出的建议案，1.通过船舶防火控制图识别符号，其文本附于本决议的附件中；2.敦促成员国政府将上述识别符号提起与制定或应用船舶防火控制图有关的船舶制造者、船东、船舶运营者、船长和岸上消防人员以及其他有关各方的注意，以鼓励在2004年1月1日或之后建造的船舶上应用SOLAS公约第II-2/15.2.4条规则要求的船舶防火控制图；3.请成员国政府将ISO 17631：2002标准提起船舶制造者、船东、船舶运营者和船长的注意，以便他们在制定船舶防火控制图时应用上述标准中的附加指导；4.同意于2004年1月1日之前建造的船舶可继续配备应用A.654（16）决议中所列识别符号的防火控制图；5.要求海上安全委员会保持对本决议的审议并在必要时进行调整。
船舶防火控制图识别符号汇总
船舶防火控制图识别符号*结构防火识别符号 A 23/Res.952序号识别符号名称使用说明1.1 A 级分隔A-class division1.2 B 级分隔B-class division1.3 主竖区Main vertical zone1.4 A 级铰链防火门A-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。
如是水密门，则在符号右侧加上WT字样。
如是半水密门，则在符号右侧加上SWT 字样。
The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door. Add SWT to the right side of the symbol in the case of asemi-watertight door.符号的图注和解释应是防火控制图的组成部分，包括在控制图中的一系列符号和适当的解释，还可包括附加信息，如在固定式灭火系统中使用的灭火剂。
* A legend of symbols and explanations should be a constituent part of any fire control plan and contain a list of the graphical symbols used in the plan, together with the appropriate explanations, and may include additional special information such as the type of extinguishing media used in fixed fire-extinguishing systems.1.5 B 级铰链防火门B-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。
船舶防火控制图识别符号
船舶防火控制图识别符号*序号识别符号名称使用说明1.1 A 级分隔A-class division1.2 B 级分隔B-class division1.3 主竖区Main vertical zone1.4 A 级铰链防火门A-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。
如是水密门，则在符号右侧加上WT字样。
如是半水密门，则在符号右侧加上SWT 字样。
The symbol should be at the door position and should show the actual direction of the door.Add WT to the right side of the symbol in the case of a watertight door. Add SWT to the right side of the symbol in the case of asemi-watertight door.符号的图注和解释应是防火控制图的组成部分，包括在控制图中的一系列符号和适当的解释，还可包括附加信息，如在固定式灭火系统中使用的灭火剂。
* A legend of symbols and explanations should be a constituent part of any fire control plan and contain a list of the graphical symbols used in the plan, together with the appropriate explanations, and may include additional special information such as the type of extinguishing media used in fixed fire-extinguishing systems.1.5 B 级铰链防火门B-class hinged firedoor 符号应标在门的位置上，且显示防火门的实际方位。
船舶结构防火等级中的A60、A30、A15...没搞明白的来读

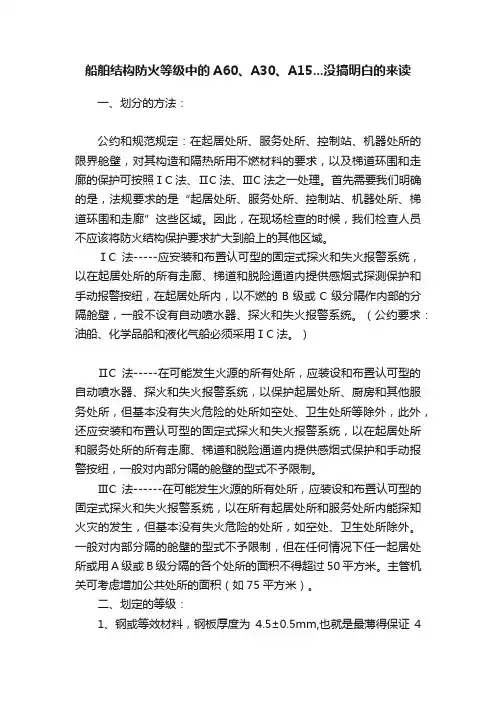

船舶结构防火等级中的A60、A30、A15...没搞明白的来读一、划分的方法：公约和规范规定：在起居处所、服务处所、控制站、机器处所的限界舱壁，对其构造和隔热所用不燃材料的要求，以及梯道环围和走廊的保护可按照ⅠC法、ⅡC法、ⅢC法之一处理。
首先需要我们明确的是，法规要求的是“起居处所、服务处所、控制站、机器处所、梯道环围和走廊”这些区域。
因此，在现场检查的时候，我们检查人员不应该将防火结构保护要求扩大到船上的其他区域。
ⅠC法-----应安装和布置认可型的固定式探火和失火报警系统，以在起居处所的所有走廊、梯道和脱险通道内提供感烟式探测保护和手动报警按纽，在起居处所内，以不燃的B级或C级分隔作内部的分隔舱壁，一般不设有自动喷水器、探火和失火报警系统。
（公约要求：油船、化学品船和液化气船必须采用ⅠC法。
）ⅡC法-----在可能发生火源的所有处所，应装设和布置认可型的自动喷水器、探火和失火报警系统，以保护起居处所、厨房和其他服务处所，但基本没有失火危险的处所如空处、卫生处所等除外，此外，还应安装和布置认可型的固定式探火和失火报警系统，以在起居处所和服务处所的所有走廊、梯道和脱险通道内提供感烟式保护和手动报警按纽，一般对内部分隔的舱壁的型式不予限制。
ⅢC法------在可能发生火源的所有处所，应装设和布置认可型的固定式探火和失火报警系统，以在所有起居处所和服务处所内能探知火灾的发生，但基本没有失火危险的处所，如空处、卫生处所除外。
一般对内部分隔的舱壁的型式不予限制，但在任何情况下任一起居处所或用A级或B级分隔的各个处所的面积不得超过50平方米。
主管机关可考虑增加公共处所的面积（如75平方米）。
二、划定的等级：1、钢或等效材料，钢板厚度为4.5±0.5mm,也就是最薄得保证4个mm;2、有适当的防挠加强，其中骨材间距应为600mm左右；3、认可的不燃材料制造；4、其构造在经过1小时的标准耐火实验结束时，能防止烟和火焰的通过。
