CAD总图制图标准各种图例
史上最全CAD图例集，收藏备用！
史上最全CAD图例集，收藏备用！画CAD，经常会遇到不知道图例的情况，终于找到了这个超全的CAD图例！线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号：立管号的画法：竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。

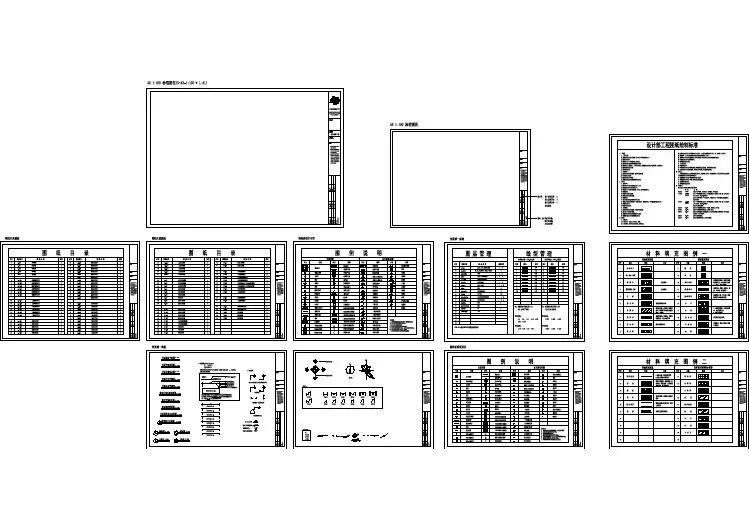

【设计图纸】 CAD制图标准模板(精选CAD图例)
CAD标准图框及建筑，结构各图例示意
工程设计CAD制图标准(2010)
B×L
841×1189
594×841
420×594
297×420
210×297
图框边距c
10
5
注：A0、A1、A2及用于市政工程设计的A3图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。同一工程项目，各专业所用图幅，除目录和材料表外不宜多于两种。
市政工程设计图纸中路名的中文字体可采用黑体或仿宋体。
室内装修装饰专业设计图纸中的中文字体也可选用黑体。
考虑到特殊符号的调用，允许使用WORD编写各专业统一说明，字体选用仿宋_GB2312。
3.4图线
3.4.1基本线形
名称
基本线型形式
线宽
AUTOCAD中对应名称
超细线
0.10mm
CONTINUOUS(LINE)
1:31:41:61:151:251:301:401:601:801:2501:300
1:4001:600
3.3字体
3.3.1字高
1、图面字高应严格采用2.5、3.5、5、7、10、14、20mm等七类字高；
2、汉字字高应不小于3.5 mm，英文字符与数字高度应不小于2.5mm；
3、一般情况下A0、A1号图纸的图签中图名采用10mm字高，A2、A3号图纸的图签中图名采用7mm字高；
细实线
0.25b
CONTINUOUS
中实线
0.5b
CONTINUOUS
粗实线
b
CONTINUOUS
点虚线
0.25b
DOT2
细虚线
0.25b
DASHED，DASHED2
HIDDEN，HIDDEN2
中虚线

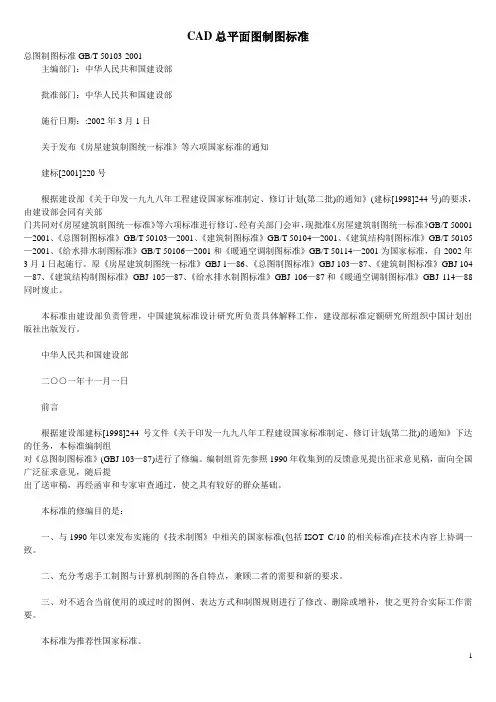

CAD总平面图制图标准
CAD总平面图制图标准总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
CAD总图制图标准各种图例
CAD总图制图标准各种图例1 总则1.0.1为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样：1手工制图；2计算机制图。
1.0.3 本标准适用于总图专业的下列工程制图：1新建、改建、扩建工程各阶段的总图制图；2原有工程的总平面实测图；3总图的通用图、标准图。
1.0.4总图制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定2.1 图线2.1.1图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T 50001-2001)中图线的有关规定选用。
2.1.2 总图制图，应根据图纸功能，按表2.1.2规定的线型选用。
2.2 比例2.2.1总图制图采用的比例，宜符合表2.2.1的规定。
2.2.2 一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例2.3 计量单位2.3.1 总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。
详图宜以毫米为单位，如不以毫米为单位，应另加说明。
2.3.2建筑物、构筑物、铁路、道路方位角(或方向角)和铁路、道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。
2.3.3铁路纵坡度宜以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。
2.4 坐标注法2.4.1总图应按上北下南方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45°。
总图中应绘制指北针或风玫瑰图(图2.4.1)。
2.4.2坐标网格应以细实线表示。
测量坐标网应画成交叉十字线，坐标代号宜用"X、Y"表示；建筑坐标网应画成网格通线，坐标代号宜用"A、B"表示(图2.4.1)。
CAD标准第二册图例v2-1
BZ 中国机械工业第三设计研究院CTDI-BZ001-2010 中国机械工业第三设计研究院CAD标准第二册图例2010-12-01批准2011-01-01实施中国·重庆目录1编制原则 (2)2使用规定 (2)3各专业图例 (2)3.1 建筑专业图例 ......................................................................................................3.2 结构专业图例 ......................................................................................................3.3 总图专业图例 ......................................................................................................3.4 给水排水专业图例 ..............................................................................................3.5 采暖通风、空调及净化专业图例 .......................................................................3.6 气体动力专业图例 ..............................................................................................3.7 电气专业图例 ......................................................................................................版本号/修改码：B/01编制原则1.1以全部或部分引用最新颁布的国家有关房屋建筑制图系列标准中的《图例》内容为主。
超全CAD图例符号画法大全，看过的都收藏了
超全CAD图例符号画法大全，看过的都收藏了画CAD，经常会遇到不知道图例的情况，终于找到了这个超全的CAD图例！线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号：立管号的画法：竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
CAD总平面图制图标准
CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的工作成果，它为项目的后续设计、施工和管理提供了基础和指导。
为了确保CAD 总平面图的准确性、规范性和可读性，制定一套严谨的制图标准是必不可少的。
一、图纸幅面与格式1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3 等。
一般来说，大型项目宜选用较大幅面的图纸，以保证图纸内容的清晰和完整。
2、图框格式图框应包括标题栏、会签栏等内容。
标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等信息。
会签栏用于相关专业人员的签字确认。
3、比例总平面图的比例应根据实际情况合理选择，常见的比例有 1:500、1:1000、1:2000 等。
比例的标注应清晰明确，位于图名下方或图框内。
二、图层设置1、图层分类为了便于管理和编辑图形，应将不同类型的图形元素放置在不同的图层中。
例如，建筑物轮廓线、道路、绿化、水系等应分别位于不同的图层。
2、图层命名图层的命名应具有明确的含义，能够清晰反映图层所包含的图形内容。
例如，“建筑物层”、“道路层”、“绿化层”等。
3、图层属性每个图层应设置合适的颜色、线型、线宽等属性，以区分不同的图形元素，并保证图纸的打印效果。
三、图形绘制1、坐标系总平面图应采用统一的坐标系，通常为大地坐标系或城市坐标系。
坐标原点和坐标轴的方向应在图纸中明确标注。
2、地形地貌应准确绘制场地的地形地貌，包括等高线、坡向、坡度等信息。
地形的表示可以采用等高线法、高程点法或地形剖面图法。
3、建筑物建筑物的轮廓线应清晰准确，标注建筑物的名称、层数、高度等信息。
建筑物的出入口、楼梯、阳台等细节也应适当表示。
4、道路道路的线型、宽度、转弯半径等应符合设计规范和实际要求。
标注道路的名称、等级和中心线坐标。
5、绿化绿化区域应采用合适的图案或填充表示，标注绿化的种类和面积。
6、水系水系的轮廓线、流向、水深等应清晰表示，标注水系的名称和相关参数。
工程设计CAD制图标准
DAO 工程设计CAD制图标准工程设计CAD制图标准为统一公司设计部门制图格式，规范设计制图，推出本制图标准。
1.适用管理范围适用于公司内部各事业部、分公司工程设计项目，并以CAD方式制图的初步设计、施工图设计阶段的设计文件；方案设计阶段可参照执行。
合作设计的项目可与合作方协商，然后确定该合作项目采用的CAD制图规定。
本标准未尽事宜参照国家制图标准执行。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
●《道路工程制图标准》GB 50162－92●《技术制图字体》GB/T 114691-93●《技术制图通用术语》GB/T 13361-92●《机械工程CAD制图规则》GB/T 14665-1998●《CAD通用技术规范》GB/T 17304-1998●《技术制图图线》GB/T 17450-1998●《CAD文件管理》GB/T 17825.1~17825.10-1998●《房屋建筑CAD制图统一规则》GB/T 18112-2000●《CAD工程制图规则》GB/T 18229-2000●《电气工程CAD制图规则》GB/T 18135-2000●《房屋建筑制图统一标准》GB/T 50001-2001●《总图制图标准》GB/T 50103-2001●《建筑制图标准》GB/T 50104-2001●《建筑结构制图标准》GB/T 50105-2001●《给水排水制图标准》GB/T 50106-2001●《暖通空调制图标准》GB/T 50114-2001●《风景园林图例图示标准》CJJ 67-95●《城市规划制图标准》CJJ/T 97-20033.制图要求3.1电子制图文件的格式所有的出图文件格式必须满足AutoCAD2004的软件版本要求（文件格式为 .dwg），如果AutoCAD的软件版本高于该版本，AutoCAD的制图面版本格式也默认设定为AutoCAD2004。
3.2图框注：A0、A1、A2及用于市政工程设计的A3图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
总平面图中的常用图例
图例
说明
新建的建筑物
①上图为不画出入口图例，下图为画出入口图例。
②需要时，可在图形内右上角以点数或数字（高层宜用数字）表示层数。
③用粗实线表示。
原有的建筑物
①应注明拟利用者。
②用细实线表示。
计划扩建的预留地或建筑物
用中虚线表示。
拆除的建筑物
用细实线表示。
新建的地下建筑物或构筑物
用粗虚线表示.
敞棚或敞廓
②图中斜线为道路断面示意，根据实际需要绘制。
原有的道路
计划扩建的道路
人行道
桥梁（公路桥)பைடு நூலகம்
用于旱桥时应注明。
雨水井与消火栓井
上图表示雨水井，下图表示消火栓井。
针叶乔木
阔叶乔木
针叶灌木
阔叶灌木
修剪的树篱
草地
花坛
围墙及大门
上图为砖石、砼或金属材料的围墙.
下图为镀锌铁丝网、篱笆等围墙.
如仅表示围墙时,不画大门.
坐标
上图表示测量坐标,
下图表示施工坐标.
填挖边坡
边坡较长时,可一端或两端局部表示。
护坡
室内标高
室外标高
新建的道路
①“R9”表示道路转弯半径为9m，“150.00”为路面中心的标高,“6”表示6%，为纵向坡度，“101。00”表示变坡点间距离。
CAD总图制图标准各种图例
CAD总图制图标准各种图例在CAD 制图中，总图制图标准的各种图例是非常重要的组成部分。
它们就像是一种通用的语言，能够清晰、准确地传达设计意图和信息，让相关人员能够快速理解和解读图纸的内容。
首先，让我们来了解一下什么是 CAD 总图制图。
CAD 总图制图通常是指对一个工程项目或场地的总体布局进行绘制的图纸，包括建筑物、道路、绿化、管线等各种元素的布置。
而图例则是这些元素在图纸上的图形表示，通过特定的符号、颜色和标注来区分和说明。
在 CAD 总图制图中，常见的建筑物图例有多种。
比如，矩形通常代表一般性的建筑物，而带有特殊形状或标识的图形可能表示特定功能的建筑，如工厂、仓库等。
建筑物的轮廓线条粗细和颜色也可能有规定，以突出其重要性或区分不同的类别。
道路图例也是不可或缺的一部分。
直线、曲线和箭头的组合可以表示不同类型的道路，如主干道、次干道、人行道等。
道路的宽度通常会通过线条的粗细来体现，而且道路的材质，如水泥路、柏油路等，可能会用特定的填充图案来表示。
绿化图例在总图中能为整个场地增添生机和美感。
常见的绿化图例包括树木、草地和花坛等。
树木通常用简单的图形来表示，比如圆形加上几条直线代表树冠和树干。
草地可能会用特定的斜线或点的填充来表示，而花坛则会有更具形状特点的图形。
管线图例对于工程项目的规划和设计至关重要。
水管道、煤气管道、电力线路等都有各自独特的图例。
例如，水管道可能用蓝色的实线表示，煤气管道可能用黄色的虚线表示，电力线路可能用红色的折线表示。
而且，管线上的阀门、检查井等附属设施也有相应的图例符号。
此外，还有一些其他的重要图例。
比如，围墙可以用简单的线条来表示，大门可能会有特定的形状和标注。
停车场的图例会包括车位的划分和出入口的标识。
坐标点和标高的标注也是总图中常见的元素，它们能够准确地确定场地的位置和高度信息。
在使用这些图例时，需要遵循一定的制图标准。
制图标准的制定是为了确保不同的设计师和施工人员在看到图纸时都能够理解和解读一致，避免产生误解和错误。
总图制图标准
总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
CAD绘图中的标准化符号和图例
CAD绘图中的标准化符号和图例在CAD软件中，标准化符号和图例是非常重要的元素。
它们可以帮助工程师和设计师更清晰地表示和传达他们的设计意图。
本文将介绍一些常见的标准化符号和图例，并说明它们在CAD绘图中的使用技巧。
1. 尺寸符号：尺寸符号是用来表示物体尺寸的标记。
在CAD软件中，常见的尺寸符号包括直线尺寸、半径尺寸、直径尺寸等。
在绘制尺寸符号时，应确保符号的大小和字体清晰可读，并注意避免符号重叠或与其他元素重叠。
此外，尺寸符号应与绘图比例一致，以保证准确度和一致性。
2. 断面符号：断面符号在CAD绘图中是用来表示物体截面形状和尺寸的。
常见的断面符号有矩形、圆形、箭头等。
在绘制断面符号时，应根据实际情况选择合适的符号，并使用标准线型和线宽进行绘制。
同时，断面符号必须与实际物体的截面形状和尺寸相符，以确保设计的准确性。
3. 电路符号：电路符号是用来表示电路元件和连接方式的图示。
例如，电阻、电容和电感等。
在CAD绘图中，电路符号通常采用标准化符号，并使用不同的线型和颜色进行区分。
在绘制电路符号时，应注意符号的比例和位置，确保符号与实际电路元件一致。
4. 管道符号：管道符号广泛应用于CAD绘图中的管道设计和布局。
常见的管道符号包括直线管道、弯曲管道和阀门等。
在绘制管道符号时，应注意符号的比例和线宽，以及符号之间的间距和对齐。
此外，管道符号还应与实际管道系统的规格和尺寸相符。
5. 图例：图例是CAD绘图中的重要组成部分，用于解释和说明各种符号和图形的含义。
一般而言，图例应包括每个符号和形状的名称、编号和说明。
在绘制图例时，应根据实际情况选择合适的符号和线型，并确保图例的排列整齐，易于理解和参考。
总之，CAD绘图中的标准化符号和图例对于准确传达设计意图和保证设计一致性非常重要。
在使用CAD软件时，我们应掌握各种符号的绘制技巧，并遵循标准化的规范和准则。
只有如此，我们才能在CAD 绘图中获得准确、清晰和易于理解的设计成果。
CAD总图制图标准各种图例
3皮带走廊的中线或其交点；
4铁路道岔的理论中心，铁路、道路的中线或转折点；
5管线(包括管沟、管架或管桥)的中线或其交点；
6挡土墙墙顶外边缘线或转折点。
2.4.7坐标宜直接标注在图上，如图面无足够位置，也可列表标注。
2.4.8在一张图上，如坐标数字的位数太多时，可将前面相同的位数省略，其省略位数应在附注中加以说明。
CAD总图制图标准各种图例
1总则
1.0.1为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准适用于下列制图方式绘制的图样：
1手工制图；
2计算机制图。
1.0.3本标准适用于总图专业的下列工程制图：
1新建、改建、扩建工程各阶段的总图制图；
3
3.0.1
3.0.2
3.0.3
2.5
2.5.1应以含有±0.00标高的平面作为总图平面。
2.5.2总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。
2.5.3建筑物、构筑物、铁路、道路、管沟等应按以下规定标注有关部位的标高:
1建筑物室内地坪，标注建筑图中±0.00处的标高，对不同高度的地坪，分别标注其标高(图2.5.2a)。
2.6.3铁路线路编号应符合下列规定：
1车站站线由站房向外顺序编号，Biblioteka 线用罗马字表示，站线用阿拉伯数字表示；
2厂内铁路按图面布置有次序地排列，用阿拉伯数字编号；
3露天采矿场铁路按开采顺序编号，干线用罗马字表示，支线用阿拉伯数字表示。
2.6.4铁路道岔编号应符合下列规定：
1道岔用阿拉伯数字编号；
cad制图标准样本
1.范围本标准规定了山东嘉林建设工程有限公司内部进行CAD制图的基本要求。
本标准仅适用于山东嘉林建设工程有限公司内部CAD制图。
2.引用标准下列标准所包含的条文经过在本标准中引用, 而构成为本标准的条文。
本标准发布时, 所示版本均为有效。
所有标准都会被修订, 使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB4458.1- 机械制图图样画法视图GB4457.4- 机械制图图样画法图线GB4458.6- 机械制图图样画法剖视图和断面图GB4458.4- 机械制图尺寸注法GB12212-1990 焊缝符号的尺寸、比例及简化表示法GB/T50103- 总图制图标准GB/T50104- 建筑制图标准GB324—焊缝符号表示法GB/T50105- 建筑结构制图标准3.图样画法总则3.1绘制分格、埋件图、节点( 除尺寸标注以外) 图样时, 遵照《建筑制图标准》( GB/T50104- ) 标准制图。
3.2绘制加工图、组装图、零附件图及工艺、工装图样时, 遵照机械制图标准制图。
3.3绘制的所有图样按正投影法绘制, 并采用第一角投影法。
3.4在同一类图样中, 一般采用同一种制图标准。
3.5按技术制图中的标准绘图比例绘制图样。
4 CAD制图的基本要求4.1图纸幅面尺寸绘制图样时, 优先采用表1中规定的幅面尺寸; 必要时可沿长边加长, 对于A0、 A2、A 4幅面的加长量应按A幅面长边的1/8的倍数;对于A1、 A3幅面的加长量应按A幅面短边的1/4的倍数。
A0及A1幅面也允许同时加长两边。
详见表1表1 幅面及周边尺寸单位: mm4.2 图框格式及标题栏的方位统一采用山东嘉林建设工程有限公司标准图框及格式。
4.3 图线的规定图线按其宽度分为粗、细两种类型, 粗线的宽度b应从下列线宽系数中选取: 0.3mm、0.35mm、 0.5mm、 0.7mm。
每个图样应根据复杂程度与比例大小, 先确定基本线宽b, 细线的宽度约为粗线宽度的1/3。
设计院CAD制图标准
设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。
CAD总平面图制图标准
CAD总平面图制图标准在建筑设计、城市规划以及各类工程项目中，CAD 总平面图是至关重要的设计文件。
它能够清晰地展示整个项目的布局、功能分区、交通流线以及与周边环境的关系等重要信息。
为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套统一的制图标准是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有A0、A1、A2 等，应优先选用标准幅面，以方便打印、装订和保存。
2、比例总平面图的比例应根据项目的实际尺寸和图纸的表达需求来确定。
常用的比例有 1:500、1:1000、1:2000 等。
在同一套图纸中，比例应保持一致。
3、单位制图单位应采用国际标准单位，如长度单位为米（m），面积单位为平方米（㎡）。
二、图形内容1、地形地貌准确表示项目所在地的地形起伏、等高线、水体等自然地理信息。
2、建筑物清晰绘制建筑物的轮廓、层数、出入口位置、屋顶形式等。
建筑物的形状和尺寸应符合实际设计。
3、道路与交通标注道路的宽度、类型（车行道、人行道、消防通道等）、转弯半径、出入口位置等。
同时，要表示出停车场、停车位的布局。
4、绿化景观画出绿地、花坛、树木等绿化元素的位置和范围。
5、管线设施包括给排水管道、电力线路、通信线路等的走向和位置。
6、坐标与尺寸标注标注出建筑物、道路、场地等重要元素的坐标和尺寸，确保尺寸的准确性和完整性。
三、图层管理1、分层原则根据图形内容的不同性质和用途，将其分别放置在不同的图层中。
例如，地形层、建筑物层、道路层、绿化层等。
图层名称应简洁明了，能够准确反映图层所包含的内容。
如“地形_等高线”、“建筑_主体”、“道路_车行道”等。
3、图层颜色为每个图层设置不同的颜色，以便于区分和识别。
颜色的选择应符合行业习惯和视觉效果。
四、文字标注1、字体样式使用统一的字体样式，如宋体、黑体等。
字体大小应根据标注内容的重要性和图纸比例进行合理选择。
2、标注内容包括建筑物名称、道路名称、尺寸标注、标高标注、技术说明等。
常用图籍号CAD施工图设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
