第二部分招标内容及要求1.工程概况2.招标内容淮北市中泰广场项目空调末端设备采购。

3.设备名称、规格型号、数量，具体内容如下：风机盘管及新风机组汇总表所提供的服务包括货物的供货、运输、指导安装、技术及售后服务等。

上述设备型号供参考，投标人可根据技术参数的要求，选择等于或优于本文件要求的产品投标。

4.技术要求①完整性：投标人所提供的设备应能满足空调系统等完整性的要求。

需要招标人自行解决的设备、附件应在投标文件中列出，否则系统正常运行所缺的设备及附件，均视为免费及时提供。

②适应性：投标人所提供的设备应能保证在使用地的自然环境、气候条件、公用设施等情况下全天候正常运行。

③投标人所提供的设备必须是成套的、全新的、功能全的单元，并且必须是代表制造商最高水平的设计，同时应是先进的、工艺精良和高质量的产品。

④所供设备按国产优质产品标准选用，满足通用性、体积小、互换性好，操作方便等要求。

设备的通用性为“设备与使用的系统工程间衔接部件具有通用性，正常使用情况下易磨损或损坏部件应为市场通用的标准配件，如该设备不具备前述情况，在投标文件的货物性能详细说明中应载明”。

⑤技术标准：符合国家和专业部门相关标准和规范。

⑥末端设备详细技术要求空调末端主要评价其内部及其配套的主要部件选配情况、技术参数、性能等指标。

该部分的调试等工作由投标人负责。

1、关于风机盘管的基本技术要求盘管供水温度7℃，回水温度12℃，盘管工作压力1.6兆帕。

性能参数：各风机盘管均要求提供最近一次国家有关部门测试报告。

性能差异：各投标单位用表格将招标要求与实际性能一一列出，有差异的应另附性能差异表。

2、空调机组（含新风机组）的基本技术要求1）形式：组合式空调机组应考虑可分段制造和运输，在现场根据紧固件连接各功能段，实现最终的功能。

另外各投标人需考虑对招标文件中所有组合式空调机组现场拼装并就位的费用。

2）使用年限和使用条件连续工作时间：全年工作**（由投标人填写）天，每天连续工作**（由投标人填写）小时。

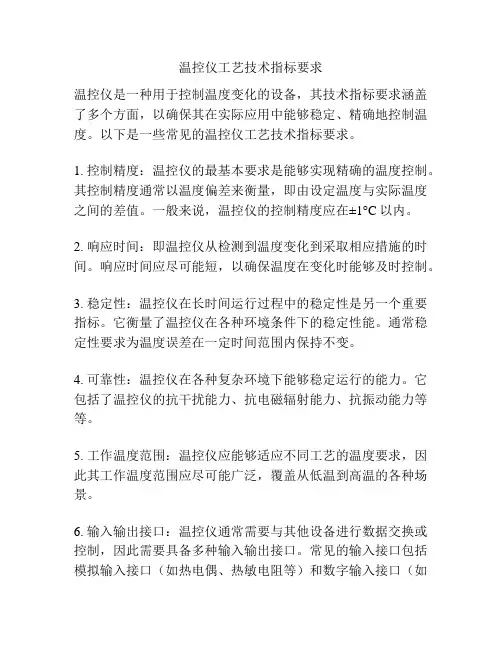

温控仪工艺技术指标要求

温控仪工艺技术指标要求温控仪是一种用于控制温度变化的设备，其技术指标要求涵盖了多个方面，以确保其在实际应用中能够稳定、精确地控制温度。

以下是一些常见的温控仪工艺技术指标要求。

1. 控制精度：温控仪的最基本要求是能够实现精确的温度控制。

其控制精度通常以温度偏差来衡量，即由设定温度与实际温度之间的差值。

一般来说，温控仪的控制精度应在±1°C以内。

2. 响应时间：即温控仪从检测到温度变化到采取相应措施的时间。

响应时间应尽可能短，以确保温度在变化时能够及时控制。

3. 稳定性：温控仪在长时间运行过程中的稳定性是另一个重要指标。

它衡量了温控仪在各种环境条件下的稳定性能。

通常稳定性要求为温度误差在一定时间范围内保持不变。

4. 可靠性：温控仪在各种复杂环境下能够稳定运行的能力。

它包括了温控仪的抗干扰能力、抗电磁辐射能力、抗振动能力等等。

5. 工作温度范围：温控仪应能够适应不同工艺的温度要求，因此其工作温度范围应尽可能广泛，覆盖从低温到高温的各种场景。

6. 输入输出接口：温控仪通常需要与其他设备进行数据交换或控制，因此需要具备多种输入输出接口。

常见的输入接口包括模拟输入接口（如热电偶、热敏电阻等）和数字输入接口（如RS485、MODBUS等）；输出接口主要有继电器、电压信号输出等。

7. 人机界面：温控仪应具备方便易用的人机界面，便于用户进行设置和操作。

常见的人机界面包括显示屏、按键和触摸屏等。

8. 报警功能：温控仪应具备报警功能，当温度超出设定范围时能够及时报警。

报警方式可以通过声音、指示灯、短信或网络通知等方式实现。

9. 数据记录与导出：温控仪应具备数据记录和导出功能，能够记录温度变化过程，并能够导出这些数据供后续分析使用。

10. 安全性：温控仪应具备安全保护功能，能够对异常情况进行监测和处理，以防止温度过高或过低导致的安全事故。

以上是温控仪工艺技术指标要求的一些常见内容。

对于不同的应用场景和需求，要根据实际情况来确定温控仪的具体要求。

风机招标技术文件(一)2024

风机招标技术文件（一）引言概述：风机是一种重要的工业设备，在很多行业中都有广泛的应用。

招标技术文件对于风机的选购和采购过程至关重要，它提供了关键的技术要求，帮助招标人准确评估各种风机供应商的能力。

本文将围绕风机招标技术文件展开讨论，重点关注以下五个大点。

一、性能参数要求1. 风机流量要求2. 风机扬程要求3. 风机转速要求4. 风机功率要求5. 风机效率要求6. 风机噪音限制要求7. 风机振动限制要求8. 风机可靠性要求9. 风机控制方式要求二、质量标准要求1. 风机结构材料要求2. 风机制造工艺要求3. 风机焊接要求4. 风机涂装要求5. 风机内部清洁度要求6. 风机可维护性要求7. 风机防腐性要求8. 风机电气性能要求9. 风机产品认证要求三、安全与环保要求1. 风机安全标准要求2. 风机防护装置要求3. 风机防火要求4. 风机电磁兼容要求5. 风机环保性能要求6. 风机能耗要求7. 风机可再生能源利用要求8. 风机废弃物处理要求9. 风机安全控制系统要求四、交货与售后服务要求1. 风机交货周期要求2. 风机包装要求3. 风机运输要求4. 风机现场安装要求5. 风机调试与运行试验要求6. 风机培训要求7. 风机零配件供应保障要求8. 风机维修保养服务要求9. 风机质保期要求五、采购条件与报价要求1. 风机报价要求2. 风机支付方式要求3. 风机合同条款要求4. 风机交付地点要求5. 风机投标文件要求6. 风机评标标准要求7. 风机议标方式要求8. 风机保证金要求9. 风机合同履行保证金要求总结：本文总结了风机招标技术文件的内容构成，包括性能参数要求、质量标准要求、安全与环保要求、交货与售后服务要求以及采购条件与报价要求。

在招标过程中，招标人应根据具体情况合理设置技术要求，并对供应商的能力进行评估，以确保选择到适合的风机供应商。

此外，招标人还应注意风机招标文件的合理编写，明确需求，准确评估，并制定相应的采购条件与报价要求，以保证招标过程的顺利进行。

风机盘管技术参数要求

风机盘管技术要求1.基本技术参数及要求1.1盘管的耐压性能：工作压力1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。

1.2额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。

(须提供测试报告)1.3风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。

1.4风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。

风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。

电机应选用三种速度可调节的永久性电容电机，达到节电的效果。

三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。

1.5应提供风机盘管三速噪音指标，应满足国家有关标准或规定。

1.6高效换热盘管应选用优质铝箔片，带有波纹型的翅片，应有高抗拉高延伸高纯度的防氧化铝箔，片型应为双条缝型桥式结构，与铜管交叉连接，钢管与铝箔应涨接紧密，确保传热效率高，充分保证盘管的性能和质量。

1.7铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。

1.8风机轴承采用无油润滑滚动轴承。

1.9投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。

1.10箱体应采用优质的镀锌板材料，水盘涂层均匀，色泽一致，无流痕气泡及剥落。

结构应体积小且薄，外型简洁。

1.11凝结水盘应一体拉模成型，采用冷轧钢板经磷化处理后喷漆，并进行整体保温，保温材料应选用防火等级难燃B1级保温板。

1.12表冷器能完全满足技术表所规定的技术要求。

表冷器的设计为逆交叉束，冷冻水进出水管设在同侧，管内流速控制在0.6-1.8m/s及迎面风速控制在2.5m/s以保证不飞水，风速均匀度均大于80%。

表冷器进行水压试验，在下列条件时无泄漏：2.5±0.02Mpa，保压时间不小于3Min。

空调招标技术要求

空调招标技术要求一、引言本文档旨在为空调招标项目提供技术要求的指导。

以下内容将详细介绍空调系统的技术规范、性能要求以及相关测试标准。

二、技术规范1. 设备类型本次招标的空调系统应为中央空调系统，包括冷水机组、风机盘管、冷却塔等。

2. 设备性能要求（1）制冷量：空调系统的制冷量应满足项目需求，确保室内温度在设定范围内稳定。

（2）制热量：空调系统的制热量应满足项目需求，确保室内温度在设定范围内稳定。

（3）能效比：空调系统的能效比应符合国家标准，以确保系统的能效和节能性。

（4）噪音控制：空调系统的噪音水平应符合国家标准，以保证室内环境的舒适性。

（5）可靠性：空调系统应具有可靠性，能够长期稳定运行，并具备自动保护功能。

3. 设备安装要求（1）空调系统的安装应符合国家相关规范和标准，确保安全可靠。

（2）设备的安装位置应合理选择，方便维护和检修。

（3）设备的布线、管道连接等应符合相关要求，确保系统的正常运行。

4. 控制系统要求（1）空调系统应具备智能控制功能，能够根据室内外温度自动调节制冷或者制热模式。

（2）控制系统应具备远程监控和操作功能，方便管理人员进行远程控制和监测。

（3）控制系统应具备故障自诊断和报警功能，及时发现和解决问题。

5. 环境保护要求（1）空调系统应符合国家环保标准，不得产生有害气体和噪音。

（2）设备的创造和使用过程中应尽量减少对环境的污染，推行绿色创造理念。

三、测试标准1. 制冷性能测试（1）制冷量测试：按照国家标准进行制冷量测试，测试结果应满足项目需求。

（2）能效比测试：按照国家标准进行能效比测试，测试结果应符合要求。

2. 制热性能测试（1）制热量测试：按照国家标准进行制热量测试，测试结果应满足项目需求。

（2）能效比测试：按照国家标准进行能效比测试，测试结果应符合要求。

3. 噪音测试（1）室内噪音测试：按照国家标准进行室内噪音测试，测试结果应符合要求。

（2）室外噪音测试：按照国家标准进行室外噪音测试，测试结果应符合要求。

风机招标技术要求

风机招标技术要求1. 适用规范1.1适用于本工程的国家、地方或行业规范1.1.1除非合同文件另有约定，本工程适用国家现行规范、规程和标准，以及本市或行业规范、规程和标准。

包括设计图纸和其他设计文件中的有关文字说明，新技术、新工艺和新材料相应使用说明或操作说明等内容，以及国外同类标准的内容等。

1.1.2构成合同文件的任何内容与国家现行规范、规程和标准之间出现矛盾，分包人应书面要求发包人予以澄清，除非发包人有特别指令，分包人应按照其中要求最严格的标准执行。

材料、施工工艺和本工程都应依照本技术标准和要求以及国家现行规范、规程和标准的最新版本执行。

1.2适用本工程的特殊技术规范1.2.1 适用本招标工程的特殊技术规范：《采暖通风与空调设计规范》(GB50019-2003) 《高层民用建筑设计防火规范》 ( GB50045-95)《汽车库设计防火规范》(GBJ67-84)有关的标准和条例。

1、《通风与空调工程施工质量验收规范》GB50273-20022、《风机盘管》GB/T 19232-20033、《房间风机盘管空调器安全要求》JB9063-19994、《通用阀门、压力试验》GB/T13927-925、《组合式空调机组》GB/T14294-936、《空气处理机组安全要求》GB10891-897、《空气冷却器和空气加热器》GB/T142968、《工业通风机用标准化风道进行性能试验》GB1236-20009、《通风机产品外观质量与清洁度》JB/TQ338-8410、《一般用途离心风机技术条件》GB/T13275-9111、《一般用途轴流风机技术条件》GB/T13274-9112、《通风机基本型式、尺寸、参数及性能曲线》GB3235-8213、《通风机焊接质量检验技术条件》JB/T10213-200014、《工业通风机噪声限值》JB/T8690-199815、《通风机振动检测及其限值》JB/T8689-199816、《通风机转子平衡》JB/T9101-199917、《通风机涂装技术条件》JB/T6886-199318、《通风机铆焊技术条件》JB/T10214-200019、《风机用铸铁件技术条件》JB/T6887-199320、《风机用铸钢件技术条件》JB/T6888-199321、《风机包装通用技术条件》JB/T6444-199222、《机电产品包装通用技术条件》GB/T 1338423、《暖通空调用轴流通风机》JB/T6411-199224、《通风机振动精度》JB/TQ334-8425、《空调用通风机安全要求》GB10080-1988 26、《建筑给水排水及采暖工程质量验收规范》GB50242-200227、《建筑工程施工质量验收统一标准》GB50300-2001 28、如为合资产品还应满足有关国家标准。

温控面板-12FC02风机盘管温控器说风机盘管温控器说明书35

1
通电无显示
0
显示正常没有
0
输出
0
温度偏差较大或显示不正常
0
1
处理方式
请检查室温是否低于 0℃
请检查室温是否高于 40℃ 1. 检查 L、N 电源是
否正常，接线是否可靠 2. 检查开关机按键是否灵活有效 3. 后盖与面板盖连接线是否连检查厚盖与面板连接线是否连接有效温度没有校准，请进行温度补偿校准操作
在为您提供优质产品的同时，我们也将提供完善的技术支持及售后服务，您也可以登录我们公司的网站与我们联系。
S30 机型内部参数项：
选项 1 2 3 4 5 6
7
8 9 10 11
12
13 14
说
明
IP地址设定：范围
1～3 1
STE P：1
设定温度上限值，范围为：
( 1 0～3 0) ℃ STEP：1℃
设定温度下限值，范围为:
( 1 0～3 0) ℃ STEP：1℃
温度偏差设定，范围：
温度显示分辨率：0.1℃
控温精度：± 1℃
显示范围：0～40℃
设定温度：10～30℃ step 1℃
环境湿度：5～95RH%,不能结露
输出功率：2A（感性负载）5A(阻性负载)
接线端子：1×2.5 mm2
按键形式：TACT SWITCH
外壳：ABS 高阻燃材料
外形尺寸：86×86×14mm
安装孔径：60mm
DI节点功能选择：内容为1：开关功能 Remo te o n /o ff
（只能由DI节点开关机）内容为0：节能功能

风机盘管招标技术要求2

公寓风机盘管招标技术要求1.本工程采用两管制卧式暗装风机盘管，三排管，带回风箱，回风箱带中效过滤网。

2.风机盘管应能进行风量调节，设高、中、低三档风量调节。

3.风机盘管须设有适当的接口供冷冻/采暖水管、冷凝水管、送/回风管、电源及控制线接驳。

4.风机a) 风机的叶轮及外壳须为全金属制造。

b) 风机应为直驱式离心前弯式叶片型。

c) 风机须经静态及动态平衡，并能在三个不同的速度运作。

5.电动机a)所提供的电动机须适用于单相的电力供应。

b)电动机须能以三个不同转速操作，并须具足够的功能保证在任何转速运作下不会产生过载。

c) 提供固定分相式单相电容及配有热过载保护的电动机，并须由原厂装配。

6.加热及冷冻盘管a) 盘管须采用无缝铜管，外配以铝制散热翅片组装在一镀锌钢板制成的盘管框架内。

b) 铝制散热翅片须以机械连接方法与盘管水管外壁相互连接。

c) 盘管的总分水管应采用无缝铜管制造，除设有供/回水管接口外，仍需配置排水及排气阀的装置。

d) 盘管水管的水流速度不能低于0.6米/秒及高于1.8米/秒。

e) 盘管的工作和试验压力，须符合规范要求。

7.冷凝水盘a) 在冷冻盘管的底部须提供一冷凝水接收水盘以接收盘管在操作时所产生的冷凝水。

水盘承接范围须包括整个盘管及侧边的接驳管道及附件。

b) 冷凝水盘应采用镀锌钢板制成，水盘底部须设有适当阻燃及不含CFC和HCFC之保温材料。

能防止保温表面结露。

c) 冷凝水盘须配有一外接头，供接驳冷凝水管。

8.外壳a) 应提供由原厂制造的金属外壳以包容整个盘管、风机和电动机等装备。

外壳应采用镀锌钢板制成并预留送风及回风管接口。

b) 暗装式风机盘管的镀锌外壳表面，如受破损必须作妥善的防锈处理。

而明装式的风机盘管的外壳表面须经防锈处理后，再涂上一层防锈漆及两层装饰面漆，有关面漆颜色须经业主代表审核。

c) 机壳内部须设保温材料以防止机壳表面结露，保温层面向气流的表面须作特别处理以防止表面层因气流而剥落。

风机盘管技术标准(20.2.21)

SUBJECT空调风机盘管技术要求及标准适用范围：本标准适用于室内空调风机盘管的招标质量控制及要求。

质量和技术要求：1、总体要求1.1 风机盘管要求高效节能、结构合理、外形美观、噪音低、气流合理且环保。

1.2 风机盘管应符合GB/T4283-91/2003及国家或行业现行标准和相关规范。

1.3产品应是由同一厂家整体装配生产，其中包括电机、风机、表冷器、风阀、钣金等主要部件。

2、风机盘管技术要求2.1 采用低噪音高效离心式风机，风机通过美国通风和空调协会AMCA 产品性能及噪声认证。

2.2电机，绝缘等级E级，防护等级IP20，轴承采用永久润滑型轴承。

2.3盘管的耐压性能：工作压力1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。

2.4额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。

(须提供测试报告)2.5风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。

2.6风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。

风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。

电机应选用三种速度可调节的永久性电容电机，达到节电的效果。

三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。

2.7应提供风机盘管三速噪音指标，应满足国家有关标准或规定。

2.8高效换热盘管应选用优质铝箔片，带有波纹型的翅片，应有高抗拉高延伸高纯度的防氧化铝箔，片型应为双条缝型桥式结构，与铜管交叉连接，钢管与铝箔应涨接紧密，确保传热效率高，充分保证盘管的性能和质量。

盘管翅片采用亲水膜翅片。

2.9盘管要求采用三排管，铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。

2.10风机轴承采用无油润滑滚动轴承，优质传热无缝紫铜管，脱氧处理，机械整体胀管。

2.11投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。

06 风机盘管

06、兵器博物馆风机盘管采购技术标准一、技术要求1、风机盘管品牌必须为国内知名品牌，在国内大型工程广泛使用，国内或国内合资生产，并能保证本工程争创鲁班奖的需要。

2、报价时必须说明风机盘管的品名、型号、名称、规格、颜色、产地、本工程采用型号为42CE008215A L=1115m3/h 冷量=5.84KW 热量=9.20KW N=184W，42CE006215A L=820m3/h 冷量=4.18KW 热量=6.98KW N=122W风机盘管通用技术条件1.产品类型：卧式暗装高静压型（配温控器三速开关、电动两通阀）2.符合标准：JB/T4283-91《风机盘管机组》等国家空调行业标准通风空调施工及验收标准GB50243-2002，国家空调检验中心《检验报告》3主要技术要求：风量、功率、冷量、热量、噪声、阻力特性、外观加工及质量等主控指标符合标准。

4.主要选型要求：按照风机中速挡选用，制冷量是进水温度70C,进出口温差50C，空气DB=270C，WB=19.50C时所测得数值，热水进水温度600C，空气DB=210C时所测得数值。

5.风机盘管性能材质：盘管为高传热效率的铜管，双曲波纹条缝翅片换热器。

机箱为优制镀锌钢板，优质名牌永久式电容电机和轴承，风机有三种速度可调。

风口进出口方式与水管进出口方式按照现场实际确定。

水盘用冷轧钢板整体模压一次成型工艺。

6.温控器三速开关由厂家提供.温控器三速开关有四挡风速模式设定(高\中\低\自动).具有内部干节点与主机联动，温度范围50C-350C，显示温度分辨率0.10C，具有睡眠功能，8小时定时开/关机功能。

二、技术参数参见清单三、基本要求及供货范围：供应单位应保证提供符合本技术要求的有关最新工业标准的产品，其产品本身应能完全满足消防要求，并且供应单位有责任协助总承包方通过消防验收；供应单位如对本技术规格及要求有异议，应以书面形式明确提出，在征得总承包方同意后，可对有关条文进行修改，如总承包方不同意修改仍以总承包方意见为准；在签订合同后，总承包方保留对本技术规格及要求提出补充要求和修改的权力。

风机盘管技术参数要求

风机盘管技术参数要求集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）风机盘管技术要求1.基本技术参数及要求1.1盘管的耐压性能：工作压力 1.6Mpa，按国际规定的实验压力应≥1.5倍的工作压力。

1.2额定风量和全压：在国际规定的下，风量实测值不低于额定值的95%；全压实测值不低于额定值的93%，功率实测不超过额定值的10%。

(须提供测试报告)1.3风机盘管应有良好的凝结水处理措施，排放流畅，不应有凝结水外滴。

1.4风机应选用耗电省、噪音低、E级绝缘，调速范围宽且满足高、中、低三档转速稳定运行的叶轮风机。

风机在工厂制造完成后，经动、静平衡实验，使其振动小，不老化，不变形。

电机应选用三种速度可调节的永久性电容电机，达到节电的效果。

三速风机应设独立的熔断器保护，风机及阀门的控制端子应集中设置。

1.5应提供风机盘管三速噪音指标，应满足国家有关标准或规定。

1.7铜管采用TP2脱氧磷铜，采用整体机械涨管工艺涨管，盘口焊接采用气体保护焊接工艺。

1.8风机轴承采用无油润滑滚动轴承。

1.9投标产品应经过泄漏检测，电机绝缘检测，电机绝缘试验，启动试验，耐压试验等，并符合国家有关标准。

1.10箱体应采用优质的镀锌板材料，水盘涂层均匀，色泽一致，无流痕气泡及剥落。

结构应体积小且薄，外型简洁。

1.11凝结水盘应一体拉模成型，采用冷轧钢板经磷化处理后喷漆，并进行整体保温，保温材料应选用防火等级难燃B1级保温板。

1.12表冷器能完全满足技术表所规定的技术要求。

表冷器的设计为逆交叉束，冷冻水进出水管设在同侧，管内流速控制在0.6-1.8m/s及迎面风速控制在2.5m/s以保证不飞水，风速均匀度均大于80%。

风机盘管制造技术规格书要求

风机盘管制造技术规格书要求
设备概述
风机盘管是中央空调系统中的重要组成部分，其主要功能是通过盘管散热器将空气冷却或加热，然后通过送风口将处理后的空气送入室内，以达到调节室内温度的目的。

本规格书主要针对风机盘管设备的制造技术要求进行规定。

设备主要技术参数
风机盘管的主要技术参数包括风量、冷热量、噪音、功率等。

具体要求如下：
(1) 风量：根据设计要求，风机盘管的风量应符合标准。

(2) 冷热量：根据设计要求，风机盘管的制冷或制热量应符合标准。

(3) 噪音：风机盘管的噪音应符合标准，保证室内安静。

(4) 功率：风机盘管的功率应符合设计要求，保证设备正常运行。

设备结构与设计
(1) 风机盘管应采用高效、低噪音、低能耗的设计，结构合理，易于维护和清洗。

(2) 风机盘管的各个部件应连接牢固，密封性好，确保不会漏水、漏电等。

(3) 风机盘管的外壳应采用耐腐蚀、易清洗的材料制造，表面光滑，无明显缺陷。

设备材料与零部件
(1) 风机盘管的主要材料应选用优质冷轧钢板或不锈钢板制造，耐腐蚀、寿命长。

(2) 零部件如风叶、电机、水泵等应采用符合国家标准的合格产品，确保安全可靠。

制造工艺流程
(1) 钢材切割：采用机械切割方法进行切割，确保尺寸准确。

(2) 冲压成型：对钢材进行冲压成型，制作出所需的形状和尺寸。

(3) 焊接组装：将冲压成型后的钢材焊接组装成一个完整的风机盘管。

(4) 表面处理：对组装好的风机盘管进行表面处理，包括清洗、防锈、喷塑等。

风机盘管、新风机组技术要求

3.4风机盘管（需送06号样机到工地现场测试）3.4.1基本要求（1）冷冻水进/出水温度：7/12℃。

（2）风机盘管应能满足一年365天，每天20小时不间断运转要求。

（3）符合节能技术规范，并通过深圳市节能验收。

3.4.2技术要求（1）机组内配置的风机、电机、表冷器以及其他零部件应符合国家有关标准的规定。

（2）机组所采用的钢板、铜管、铝箔等材料应符合有关标准规定。

（3）机组壳体采用的保温、隔声材料应无毒、无腐蚀、无异味，并具有难燃和不易吸水等特性。

（4）除了轴承、密封圈及转动部件可能在正常寿命期间更换外，其余的材料和部件应在正常情况下运行不少于投标人提供的使用寿命年限，投标人还应提供主要部件使用年限。

3.4.3风机（1）采用国产名牌产品。

（2）采用双进风离心风机，前向叶轮式，叶轮和轴在制造厂内经静平衡和动平衡检测合格。

蜗壳全套模具化加工；叶轮由整张镀锌钢板一次性冲压成形或高强防氧化铝合金。

（3）采用的风机应满足三档调速的要求。

3.4.4电机（1）采用进口或合资产品。

（2）如采用进口产品，应按原产地所在国有关标准制造并提供所采用的标准名称及版本号，同时应符合我国有关电机技术及安全标准要求。

（3）采用电容式电机，应满足三档调速的要求。

防护等级不低于IP22，绝缘等级不低于E级。

（4）应能在温度≤40℃，相对湿度≤90%的环境中存储和连续运行。

（5）电机轴承采用进口产品，选用油膜自封免维护形式，运行寿命不低于70000小时。

3.4.5表冷器（1）铜管采用国产优质紫铜管。

换热器采用双曲波纹双翻边电子级铝箔肋片和Ø9.52空调专用紫铜管。

换热器采用大弯管结构，集束机械式涨管，确保肋片和铜管接触紧密牢靠，传热效率高。

（2）翅片采用国产优质铝箔制作，表面带亲水膜。

应采用高效翅片型式。

采用双曲波纹双翻边结构肋片，翻边高度2mm。

（3）盘管管路顶端应设排气阀。

（4）盘管采用铜管串铝翅片通过整体机械胀管连接而成，铜管与翅片间应紧密结合，以减少接触热阻。

风机盘管技术、安装规范

风机盘管技术、安装规范一、总则1. 一般要求A.须按照设备表内所标注的冷冻/采暖量、送风量、用电量、水流量、水温升降量及容许的水压降等技术要求选取及提供合适的机种。

有关要求是按照风机盘管在中速运行时所能提供的功能而定。

B.有关设备，无论在运送、储存及安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。

C.风机盘管在各正常运行速度操作时，所产生的噪音必须低于本合约所订定的标准要求。

D.盘管的工作和试验压力，须符合本技术说明书“系统试验及试运行”一章中所规定的要求。

E.风机盘管须设有适当的接驳口供冷冻/采暖水管、冷凝水管、送/回风管、电源及控制线接驳。

2. 质量保证A.制造厂家必须具有生产同类设备的经验。

B.有关设备的功能和噪音值须按照国家相关机构/组织所制定的标准进行测试和鉴定。

C.所采用的材料必须完全符合当地消防局的防火要求。

D.每台风机盘管须附有原厂的标志牌，详细标明厂家名称、机种型号和系列编号。

3. 资料呈审A.须提供详细的施工图，内容应清楚显示有关管道及电气的接驳、防震和安装要求等资料。

B.提交原厂提供的技术数据及测试报告，以显示有关机组在指定的工作条件下的风机效率、噪音水平、送风量及冷冻/采暖量等资料。

C.提交由原厂编印的安装、操作及维修手册。

D.提供完整的设备配件表及由原厂所建议的后备配件表。

二、产品1. 概述A.须提供由原厂装配的风机盘管包括风机、盘管、冷凝水盘、电动机及配件等装配在一保温的金属外壳内。

所有风机盘管不可含有任何石棉或石棉产品。

B.除特别注明外，所有的风机盘管均为暗装卧式设计。

C.每台风机盘管的风机设计须可提供不小于设计要求的外阻风压，以应付风机盘管所接驳的送/回风管及格栅或散流器所产生的外阻力。

D.所有风机盘管在正常操作时，不能产生太大的震动和噪音。

如发觉所产生的震动和噪音超越环保局的规定或标书的规定时，承包单位须提供足够的防震和消音措施。

E.通常，每台风机盘管应配备一套设有由人手操控的四位控制开关掣的温度控制器。

OL-801风机盘管温控器说明书

CERTIFICATE: CE RoHS WARRANTY: TWO YEARS电源:AC220V,50/60HZ 定时误差:<1% 负载电流:3A 精确度:±1℃ 温度设定范围:5℃-35℃ 功耗:<1W 感温元件:NTC尺寸:86*86*39mm (L*W*D)三、按键说明:开、关机键 :工作模式切换键 :时钟键 :风速切换键:增量键:减量键四、使用方法1．开、关机:通电状态下,请按“”键。

2．工作模式:请按“”键实现制冷“”、制热“”、睡眠“”等3种工作模式间的转换。

3．温度设定: 请按增量键“”或减量键“”来调整温度;温度可设置为10-35℃。

4．风速设定:按“”键,可选择风速大小,自动、高风速、中风速、低风速。

当风速处于自动运行模式,如果“室内温度”与“设置温度”相差3℃以上时,风机将高风速运行;如果相差2℃时,温控器选择风机中风速运行;如果相差1℃时,风机将低风速运行;当室温与设置温度相同时,阀门关闭,同时风机关闭(风机是否受控可选择)。

5．定时开、关机: 在关机状态下,按下“”键设定定时开机,在背光熄灭前连续按下“”键设定在12个小时内自动开机,以半小时为单位步进; 在开机状态下,按下“”键设定定时关机,在背光熄灭前连续按下“”键设定在12个小时内自动关机,以半小时为单位步进;6．菜单模式:在关机状态下,按下工作模式切换键“”4秒,温控器直接进入菜单选择模式,连续按下工作模式切换键“”可以实现屏幕下侧数值在”1,2,3,4,5,6”之间转换: ””””数值“4”—回差设置,设置开启温度与设置温度的回差。

如：在回差设定为”2”时,当温控器处于“制冷”状态且“设置温度”为20摄氏度时,制冷设备在室温超过20℃时开启,当室温下降到18℃后,制冷设备关闭;反之,当温控器处于”制热”状态时,温度上升到22℃后,制热设备关闭。

出厂默认的回差设置值为“1”。

数值“5”--温度上限设置,按“”或“”键调节,最高为40℃,默认为35℃。

白星五星级酒店风机盘管技术要求

风机盘管技术要求一、设备一览表表一：***国际大酒店四管制风机盘管设备技术参数一览表表二：***国际大酒店四管制风机盘管设备台数一览表二、技术要求1.招标范围及与相关专业界面划分1.1招标范围为四管制风机盘管、液晶温控器的供应；1.2投标人负责生产、制造、运输、供应、指导安装和配合调试。

1.3风机盘管、液晶温控器的安装由机电总包施工单位完成。

2关于招标技术要求的说明2.1本技术要求提出的各项功能要求和技术指标是最基本的要求，并未对一切细节作出全面详细规定，也未充分引述有关标准和规范的条文，投标人所提供的设备产品技术性能均应符合招标时已颁布的最新中国国家和行业标准或相关国际标准的规定。

2.2投标人必须完成风机盘管的供应，所提供的文件资料必须符合本技术要求和国家相关标准。

3. 风机盘管技术要求3.1 标准和规范。

所有材料设备制造工艺必须符合以下最新的法定标准、条例、规范和工作准则：（1）《电机基本技术》GB755；（2）《电工电子产品基本环境试验规程》GB2423.3；（3）《采暖通风与空气调节设备噪声声功率级的测定工程法》GB9068；（4）《冷暖通风设备型号编制方法》JB/T4302；（5）《房间风机盘管空气调节器安全要求》ZBJ 72018；（6）《盘管耐压试验与密封性检查》JB/T 9064；（7）《冷暖通风设备包装通用技术条件》JB/T 9065；（8）《冷暖通风设备外观质量清洁度》JB/T 7246；（9）《民用建筑供暖通风与空气调节设计规范》GB50736；（10）《电动机外壳防护分级》GB4942.1；（11）《通风与空气工程施工质量验收规范》GB50243；（12）《建筑给水排水及采暖工程施工质量验收规范》GB50242；（13）《风机盘管机组》GB/T19232。

3.2 倘若上述各技术要求之间互相出现矛盾或发生抵触时，必须以标准中较高者为准则。

3.3 运行技术参数：（1）工作电压：AC220V；（2）工作频率：50HZ；（3）低压配电系统接地型式：TN – S。

风机控制器技术及外观要求

风机控制器技术及外观要求
一、技术要求
1、控制器应在下列条件下应能连续可靠的工作：
1）环境温度：-20℃~+75℃
2）空气相对湿度：不大于90%
3）海拔不大于1000m
2、对磷酸铁锂电池特性的设定：
控制器应具有过充、过放保护功能，对具有稳压输出端的控制器应具有稳压输出端短路保护功能，其短路保护动作时间不大于0.5s。

3、控制器噪声不大于65dB。

4、控制器在输出功率为配套机组额定功率的1.5倍时，应能工作5分钟。

5、控制器首次故障前工作时间应不小于1500h。

6、控制器应配有卸荷电子负载且功率不小于风力发电机组额定功率的2倍，其切换卸荷电子负载的动作时间不大于0.5s。

7、控制器应具有限流功能，以防止风速突然增加所引起的尖峰电流或高电压对其的损坏。

8、控制器在充电和放电回路电压降应不大于1V。

二、结构要求
1、控制器及其配件在设计时均应考虑到安全、坚固和经久耐用，整体结构稳定可靠，在正常操作时不应有损坏或影响使用的变形。

2、控制器应能方便地用常用连接件固定在地面上。

3、控制器表面应光滑，接线端子及必须拆卸的部位应能用一般工具进行连接和拆装。

4、控制器电路系统安全性能应符合GB4706.1-1998的规定。

5、对于有卸荷装置的控制器，电路系统的元件、器件和配线应配置在远离卸荷装置处。

6、控制器外壳应平整匀称，经表面处理后不应有喷涂不均、皱纹、裂痕、脱漆、掉瓷及其他明显的外观缺陷。

7、控制器应出具合格证，检测报告，以及相关认证和证书。

一次风机招标采购电气设备及仪表和控制的基本要求

电动机采用 Y2、YX3 系列高效节能机电。

1.1.1 电动机的设计与使用条件应与其所驱动设备的运行条件和维护要求一致。

功率为 200kW 及以上电动机电压等级为kV, 功率为 200kW 以下电动机电压等级为 380V。

承包商所提供的电动机应满足 GB755-2000《旋转机电定额和性能》。

1.1.2 电动机为三相异步电动机，频率 50HZ。

风机电动机为卧式，空冷机电。

异步电动机有能力在冷态下起动不少于 2 次，每次的起动周期不小于 5 分钟，热态起动不少于 1 次。

户内电动机的防护等级为 IP54，户外机电防护等级为 IP55。

1.1.3 电动机的设计符合被驱动设备的特定使用要求。

当运行在设计条件下时，电动机的额定容量应至少大于拖动设备轴功率 15%，且应考虑电动机应有 1.0 的运行系数。

1.1.4 电动机能在电压变化为额定电压的±10%内，或者频率变化为额定频率的±3%内，或者电压和频率同时改变，但变化之和的绝对值在 10%内时连续满载运行。

直流电动机能在电压变化为额定电压的±10%内连续满载运行。

1.1.5 高压电动机直接起动时，当电压降低到额定电压的 65% 时，电动机能实现自动起动。

低压电动机直接起动时，当电源电压降低到额定电压的 55%时，电动机应能实现自启动。

电动机应能承受电源切换过程中失电而不受损坏，且电动机在切换前是满载运行。

低压电动机的启动电流倍数不大于6.5 倍额定电流。

高压电动机的启动电流倍数不大于 6 倍额定电流。

电动机应能承受电源切换过程中失电而不受损坏，且电动机在切换前是满载运行。

1.1.6 电动机具有 F 级绝缘，但其温升不得超过 B 级绝缘规定的温升值。

电动机绕组经真空压力浸渍处理和环氧树脂密封绝缘。

绝缘能承受周围环境的影响。

电动机的连接导线与绕组的绝缘具有相同的绝缘等级。

1.1.7 电动机的结构能耐受标准规定的正反转的超速值，而不造成设备损坏。
