铝格栅吊顶施工工艺

铝格栅吊顶施工工艺一、铝格栅吊顶施工前准备工作在铝格栅吊顶的施工前，需要进行以下准备工作：1. 设计预算铝格栅吊顶的安装需要根据具体的实际情况设计预算，并且对设计方案进行审查和评估，以确保施工进度和效果都能达到预期结果。

2. 材料准备根据设计方案，需要准备好铝格栅吊顶所需要的材料。

这些材料包括：铝格栅、龙骨、角铁、悬挂件等。

3. 工具准备准备好所需要的工具和设备，包括：手锯、电锯、手电钻、扳手、螺丝刀、水平仪等。

4. 安全措施在施工前，需要对工作现场进行安全检查，并且做好安全防护工作，确保施工过程中不会造成人员伤害和财产损失。

二、铝格栅吊顶施工步骤1. 确定吊顶的位置和大小在开始铝格栅吊顶的施工前，首先需要确定好吊顶的位置和大小，以便后续的材料准备和施工安排。

2. 安装龙骨和角铁在确定好吊顶位置后，需要先安装龙骨和角铁作为吊顶的基础支撑结构。

安装步骤：•首先在吊顶四角固定角铁，然后在吊顶边缘固定角铁，再在吊顶中间固定龙骨，保证吊顶平整。

•龙骨和角铁的安装需要使用螺丝固定，并且要注意调整好角度和位置。

3. 安装铝格栅当基础支撑结构安装完成后，即可开始安装铝格栅。

安装步骤：•首先将铝格栅放在吊顶上，并且用悬挂件固定好吊顶上的铝格栅。

•然后，固定铝格栅的位置，并保证吊顶整体平整。

4. 安装照明设备吊顶安装完成后，需要安装相应的照明设备，以满足地面照明的需要。

安装步骤：•先确定好照明设备的数量和位置，并为吊顶预留好电线和插座。

•然后，根据需要安装照明设备和开关。

三、注意事项在铝格栅吊顶的施工过程中，需要注意以下事项：1.施工前需要对工作场所进行清洁和整理，确保施工过程中的物品不会影响施工效果。

2.在施工过程中要认真检查吊顶的平整度和固定程度。

3.安装照明设备时，需要注意电线的质量和安全使用。

4.在施工过程中，要注意安全防护措施，保障工作人员的安全。

5.施工完成后，需要对工作现场进行清理和整理，以避免施工垃圾和杂物影响使用。

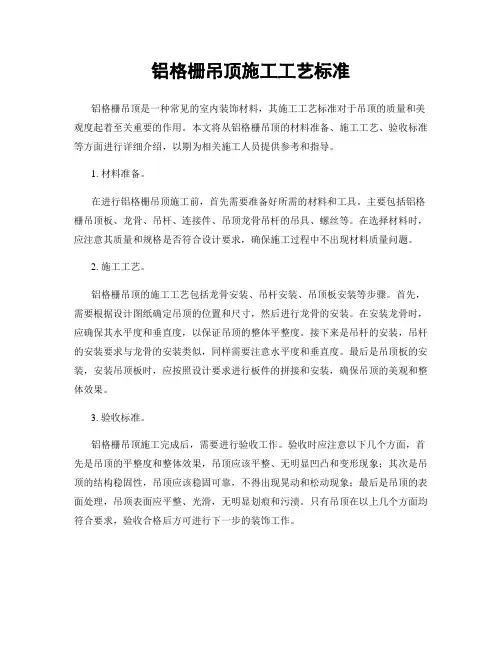

铝格栅吊顶施工工艺标准

铝格栅吊顶施工工艺标准铝格栅吊顶是一种常见的室内装饰材料，其施工工艺标准对于吊顶的质量和美观度起着至关重要的作用。

本文将从铝格栅吊顶的材料准备、施工工艺、验收标准等方面进行详细介绍，以期为相关施工人员提供参考和指导。

1. 材料准备。

在进行铝格栅吊顶施工前，首先需要准备好所需的材料和工具。

主要包括铝格栅吊顶板、龙骨、吊杆、连接件、吊顶龙骨吊杆的吊具、螺丝等。

在选择材料时，应注意其质量和规格是否符合设计要求，确保施工过程中不出现材料质量问题。

2. 施工工艺。

铝格栅吊顶的施工工艺包括龙骨安装、吊杆安装、吊顶板安装等步骤。

首先，需要根据设计图纸确定吊顶的位置和尺寸，然后进行龙骨的安装。

在安装龙骨时，应确保其水平度和垂直度，以保证吊顶的整体平整度。

接下来是吊杆的安装，吊杆的安装要求与龙骨的安装类似，同样需要注意水平度和垂直度。

最后是吊顶板的安装，安装吊顶板时，应按照设计要求进行板件的拼接和安装，确保吊顶的美观和整体效果。

3. 验收标准。

铝格栅吊顶施工完成后，需要进行验收工作。

验收时应注意以下几个方面，首先是吊顶的平整度和整体效果，吊顶应该平整、无明显凹凸和变形现象；其次是吊顶的结构稳固性，吊顶应该稳固可靠，不得出现晃动和松动现象；最后是吊顶的表面处理，吊顶表面应平整、光滑，无明显划痕和污渍。

只有吊顶在以上几个方面均符合要求，验收合格后方可进行下一步的装饰工作。

综上所述，铝格栅吊顶的施工工艺标准对于吊顶的质量和美观度具有至关重要的作用。

施工人员在进行铝格栅吊顶施工时，应严格按照相关标准和要求进行操作，确保吊顶施工质量达到设计要求，为室内装饰提供优质的吊顶产品。

铝格栅吊顶施工方案(3篇)

第1篇一、项目背景铝格栅吊顶作为一种现代室内装饰材料，因其美观、耐用、防火、防潮、环保等优点，被广泛应用于各类建筑室内装饰中。

为确保铝格栅吊顶施工质量，提高施工效率，特制定本施工方案。

二、施工准备1. 施工人员：组织具备相关专业知识和技能的施工队伍，对施工人员进行技术交底和安全教育。

2. 施工材料：准备铝格栅、铝龙骨、吊杆、膨胀螺丝、射钉、电焊机、切割机、扳手、螺丝刀等施工工具和材料。

3. 施工设备：配备电动切割机、手电钻、卷扬机、水准仪、线锤等施工设备。

4. 施工场地：确保施工现场平整、无障碍物，提前做好现场排水、通风等工作。

5. 施工图纸：熟悉施工图纸，了解铝格栅吊顶的设计要求、尺寸和安装位置。

三、施工工艺1. 放线定位（1）根据设计图纸，确定吊顶的标高和龙骨间距。

（2）在墙面上弹出吊顶标高线，确定吊杆和龙骨的位置。

（3）使用水准仪或线锤检查标高线，确保其准确无误。

2. 安装吊杆（1）在墙面上弹出吊杆位置，使用手电钻在弹线上钻孔。

（2）将膨胀螺丝打入孔内，固定吊杆。

（3）检查吊杆的垂直度，确保其符合要求。

3. 安装龙骨（1）将龙骨与吊杆连接，调整龙骨间距，使其符合设计要求。

（2）检查龙骨的垂直度和水平度，确保其符合要求。

（3）在龙骨上安装扣件，固定铝格栅。

4. 安装铝格栅（1）将铝格栅放入龙骨槽内，调整格栅的间距和位置。

（2）使用螺丝固定铝格栅，确保其牢固。

（3）检查铝格栅的平整度和缝隙，确保其符合要求。

5. 防火处理（1）在铝格栅吊顶两侧安装防火岩棉板，防止火灾蔓延。

（2）检查防火岩棉板的厚度和密度，确保其符合要求。

6. 质量检查（1）检查铝格栅吊顶的平整度、垂直度和水平度，确保其符合要求。

（2）检查铝格栅的缝隙和固定螺丝，确保其牢固。

（3）检查防火岩棉板的安装质量和覆盖范围，确保其符合要求。

四、施工注意事项1. 施工过程中，注意安全，遵守施工现场安全规定。

2. 钻孔时，注意不要损坏墙面和管道。

铝合金格栅吊顶施工方案

2.材料准备
-选择符合国家标准的铝合金格栅材料及配套附件。
-确保所有材料具有产品合格证书和性能检测报告。
3.施工工具准备
-准备必要的施工工具，如电钻、螺丝刀、扳手、测量工具等。
-确保所有工具性能良好，安全可靠。
四、施工流程
1.放线定位
-根据设计图纸，使用专业工具在墙面和顶面标出吊顶的基准线。
-确定龙骨的位置和间距，确保吊顶系统的整体稳定性。
2.环保措施
-施工过程中采取有效措施减少噪音、粉尘等污染。
-合理安排施工时间，减少对周边环境的影响。
八、售后服务
1.提供质保期内免费维修服务，及时解决施工质量问题。
2.质保期外提供有偿维修服务，确保吊顶系统的长期稳定运行。
3.定期回访客户，收集意见和建议，不断改进服务质量。
本施工方案为铝合金格栅吊顶施工项目的详细指导文件，施工方应严格按照本方案执行，确保施工顺利进行。如有特殊情况下需调整方案，应经过双方协商一致，并形成书面记录。特此说明。

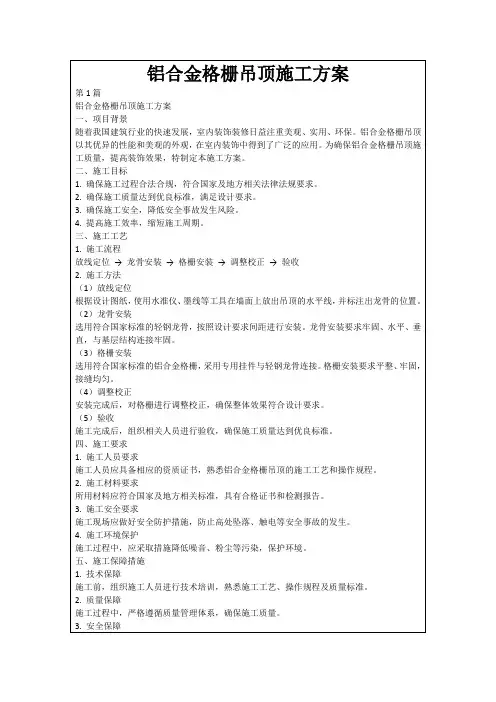

铝合金格栅吊顶施工方案
第1篇
铝合金格栅吊顶施工方案
一、项目背景
随着我国建筑行业的快速发展，室内装饰装修日益注重美观、实用、环保。铝合金格栅吊顶以其优异的性能和美观的外观，在室内装饰中得到了广泛的应用。为确保铝合金格栅吊顶施工质量，提高装饰效果，特制定本施工方案。
二、施工目标
1.确保施工过程合法合规，符合国家及地方相关法律法规要求。
五、施工保障措施
1.技术保障
施工前，组织施工人员进行技术培训，熟悉施工工艺、操作规程及质量标准。
2.质量保障
施工过程中，严格遵循质量管理体系，确保施工质量。
3.安全保障
制定安全管理制度，加强施工现场的安全管理，降低安全事故风险。

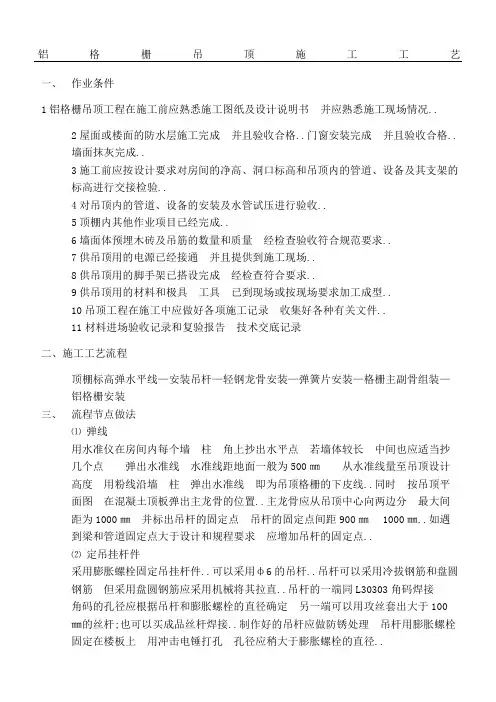

铝格栅吊顶施工工艺标准

铝格栅吊顶施工工艺一、作业条件1铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书并应熟悉施工现场情况..2屋面或楼面的防水层施工完成并且验收合格..门窗安装完成并且验收合格..墙面抹灰完成..3施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验..4对吊顶内的管道、设备的安装及水管试压进行验收..5顶棚内其他作业项目已经完成..6墙面体预埋木砖及吊筋的数量和质量经检查验收符合规范要求..7供吊顶用的电源已经接通并且提供到施工现场..8供吊顶用的脚手架已搭设完成经检查符合要求..9供吊顶用的材料和极具工具已到现场或按现场要求加工成型..10吊顶工程在施工中应做好各项施工记录收集好各种有关文件..11材料进场验收记录和复验报告技术交底记录二、施工工艺流程顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法⑴弹线用水准仪在房间内每个墙柱角上抄出水平点若墙体较长中间也应适当抄几个点弹出水准线水准线距地面一般为500㎜从水准线量至吊顶设计高度用粉线沿墙柱弹出水准线即为吊顶格栅的下皮线..同时按吊顶平面图在混凝土顶板弹出主龙骨的位置..主龙骨应从吊顶中心向两边分最大间距为1000㎜并标出吊杆的固定点吊杆的固定点间距900㎜1000㎜..如遇到梁和管道固定点大于设计和规程要求应增加吊杆的固定点..⑵定吊挂杆件采用膨胀螺栓固定吊挂杆件..可以采用ф6的吊杆..吊杆可以采用冷拔钢筋和盘圆钢筋但采用盘圆钢筋应采用机械将其拉直..吊杆的一端同L30303角码焊接角码的孔径应根据吊杆和膨胀螺栓的直径确定另一端可以用攻丝套出大于100㎜的丝杆;也可以买成品丝杆焊接..制作好的吊杆应做防锈处理吊杆用膨胀螺栓固定在楼板上用冲击电锤打孔孔径应稍大于膨胀螺栓的直径..⑶钢龙骨安装轻钢龙骨应吊挂在吊杆上如吊顶较低可以省略掉本工序直接进行下道工序..一般采用38轻钢龙骨间距900㎜1000㎜..轻钢龙骨应平行房间长向安装同时应起拱应按房间短向跨度的的1/2001/300..轻钢龙骨的悬臂段不应大于300㎜否则应增加吊杆..主龙骨的接长应采取对接相邻龙骨的对接接头要相互错开..轻钢龙骨挂好后应基本调平;龙骨安装时要注意调平但超过4M跨度或较大面积的吊顶安装要适当起拱跨度大于12m 以上的吊顶应在主龙骨上每隔12m 加一道大龙骨并垂直主龙骨焊接牢固..⑷弹簧片安装用吊杆与轻钢龙骨连接如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序间距900㎜1000㎜再将弹簧片卡在吊杆上..⑸格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好..⑹格栅安装将预装好的格栅天花用吊钩穿在主骨孔内吊起将整栅的天花连接后调整至水平即可..四、质量要求1、主控项目1轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求..2轻钢骨架的吊杆;龙骨安装必须位置正确;连接牢固;无松动..3格栅无翘曲、折裂、变形等缺陷;安装必须整齐..一般项目1整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求..2格栅表面平正、洁净、颜色一致;无污染;等缺陷..3格栅吊顶工程允许偏差项目表4安装允许偏差如下表：序号项类项目允许偏差mm检验方法格栅1龙骨龙骨间距2尺量检查2龙骨平直3尺量检查3起拱高度±10拉线尺量4龙骨四周水平±5尺量或水准仪检查5铝格栅表面平整2用2m靠尺检查6接缝平直 1.5拉5m线检查7接缝高低1用直尺或塞尺检查8顶棚四周水平±5拉线或用水准仪检查五、成品保护1铝格栅安装应注意保护顶棚内各种管线..轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上..2轻钢骨架、木饰面板及其他吊顶材料在人场存放、使用过程中严格管理;板上不宜放置其他材料;保证板材不受潮、不变形..3铝格栅严禁受撞击、冲击;以免造成损坏..4检修口处应做好加固处理;检修时应小心;不可损坏检修口或其他部位吊顶..5施工顶棚部位已安装的门窗;己施工完毕的地面、墙面、窗台等应注意保护;防止污损..6己装轻钢骨架不得上人踩踏..其他工种吊挂件或重物严禁吊于轻钢骨架上..7为了保护成品;铝格栅安装必须在棚内管道、试水、保温等一切工序全部验收后进行..8安装重型灯具、电扇及其他设备时应注意成品保护;不得污染或破坏吊顶..9安装铝格栅时;施工人员应戴线手套;防止污染饰面板..。

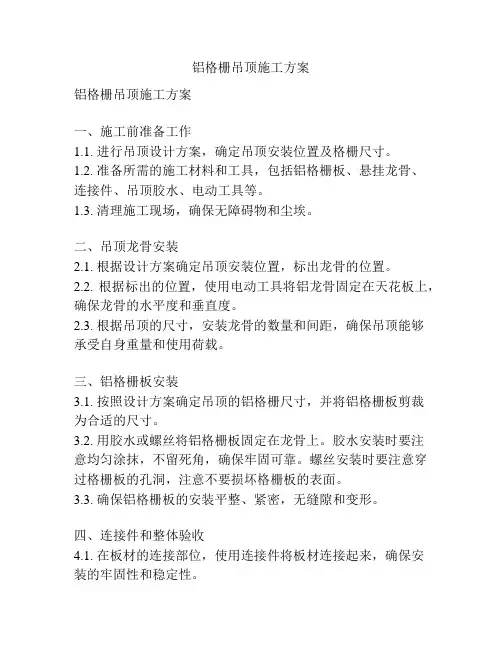

铝格栅吊顶施工方案

铝格栅吊顶施工方案铝格栅吊顶施工方案一、施工前准备工作1.1. 进行吊顶设计方案，确定吊顶安装位置及格栅尺寸。

1.2. 准备所需的施工材料和工具，包括铝格栅板、悬挂龙骨、连接件、吊顶胶水、电动工具等。

1.3. 清理施工现场，确保无障碍物和尘埃。

二、吊顶龙骨安装2.1. 根据设计方案确定吊顶安装位置，标出龙骨的位置。

2.2. 根据标出的位置，使用电动工具将铝龙骨固定在天花板上，确保龙骨的水平度和垂直度。

2.3. 根据吊顶的尺寸，安装龙骨的数量和间距，确保吊顶能够承受自身重量和使用荷载。

三、铝格栅板安装3.1. 按照设计方案确定吊顶的铝格栅尺寸，并将铝格栅板剪裁为合适的尺寸。

3.2. 用胶水或螺丝将铝格栅板固定在龙骨上。

胶水安装时要注意均匀涂抹，不留死角，确保牢固可靠。

螺丝安装时要注意穿过格栅板的孔洞，注意不要损坏格栅板的表面。

3.3. 确保铝格栅板的安装平整、紧密，无缝隙和变形。

四、连接件和整体验收4.1. 在板材的连接部位，使用连接件将板材连接起来，确保安装的牢固性和稳定性。

4.2. 检查吊顶的安装是否平整、牢固，是否满足设计要求。

4.3. 进行整体验收，检查吊顶是否符合设计要求和施工标准，是否存在瑕疵和不合格处。

五、施工安全注意事项5.1. 在施工过程中，要严格遵守安全操作规范，佩戴好相关的劳保用品，确保施工人员的安全。

5.2. 注意施工现场的通风和透光情况，确保良好的施工环境。

5.3. 在施工过程中，要注意防止吊顶及相关材料的损坏或污染，保持施工现场的整洁和有序。

以上是铝格栅吊顶的施工方案，施工过程中要密切配合，确保施工质量和工期。

同时进行施工时要注意施工安全，预防事故的发生。

方通铝格栅吊顶施工工艺

2
划分主龙骨分割线，用激光投线仪辅助用墨汁在顶面标识吊杆位置点。吊杆沿主龙骨方向排列。
第一排吊杆距离墙面≤300㎜。吊杆间距不得超过1.2m。
3
用电锤在顶面打眼。
打眼深度必须比膨胀螺丝长度长5㎜。
4
安装吊杆，吊杆预先与打孔角钢角码焊接并做好防锈处理。
吊杆长度不超过1.2m。长度超出1.2m的用4号角钢接长。吊杆必须垂直、不弯曲变形。
主龙骨端头吊杆距墙面距离不得超过300mm主龙骨接头部位应加装吊杆主龙骨跨越空调管道等设备间距超过1200mm的应加装4号角铁做横担
方通铝格栅吊顶施工工艺(总2页)
施工工艺步骤
注意事项及施工标准
1
方通铝格必须清理现场，保证操作平台能移动灵活。吊顶水平控制线必须放通线
6
安装方通铝格栅。方通铝格栅用吊件与主龙骨有效连接。
方通铝格栅安装方向与主龙骨安装方向垂直。安装方通铝格栅过程中结合检修口等位置预留孔洞并用方钢管在格栅背面加强。安装过程须戴干净手套。
7
交接检查
方通铝格栅平整度拉5m通线检查≤3㎜。方通格栅表面应洁净、色泽一致，不得有翘曲、磕碰及缺损。灯具等设备的位置应合理、美观，与龙骨交接应吻合、严密。
5
安装主龙骨。主龙骨用吊挂件固定在吊杆上，吊杆上用两个螺母上下锁紧吊挂件。主龙骨用吊挂件锁紧。
调平主龙骨拉5m通线检查不超过5㎜。大面积吊顶设计无要求的应沿房间短向跨度的1/200起拱且起拱高度不应超过15mm。
主龙骨间距不应超过1200mm，接头位置应相互错开1200mm。
主龙骨端头吊杆距墙面距离不得超过300mm，主龙骨接头部位应加装吊杆，主龙骨跨越空调管道等设备间距超过1200mm的应加装4号角铁做横担。龙骨不得借用其它专业吊杆或者连接在其它专业设备上。

铝方通格栅天花吊顶整体施工工法(2)

铝方通格栅天花吊顶整体施工工法一、前言铝方通格栅天花吊顶是一种常见的建筑装饰材料，常被用于商业建筑、办公室、工厂等场所。

其特点是安装简便、美观大方、耐用易清洁等，因此备受设计师和施工单位的青睐。

本文将详细介绍铝方通格栅天花吊顶整体施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点铝方通格栅天花吊顶整体施工工法具有以下特点：1. 安装简便：铝方通格栅天花吊顶采用吊装式安装，通过龙骨和悬挂件固定，工艺简单方便。

2. 美观大方：铝方通格栅天花吊顶外观光滑平整，线条清晰，颜色可根据需要定制，能够满足不同风格的装修需求。

3. 耐用易清洁：铝方通格栅天花吊顶选用高质量的铝材制作，表面经过特殊处理，具有耐腐蚀、防菌、防火等特性，使用寿命长，清洁方便。

4.适应性强：铝方通格栅天花吊顶可根据不同场所的需求进行设计和施工，适用于各种室内空间，如商业建筑、办公室、工厂等。

三、适应范围铝方通格栅天花吊顶整体施工工法适用于以下场所：1. 商业建筑：例如商场、超市、酒店等。

2. 办公室和会议室：提供舒适的工作环境和高效的会议场所。

3. 工厂和厂房：保证工作区域的明亮、整洁和安全。

四、工艺原理铝方通格栅天花吊顶的施工工法与实际工程之间的联系可通过以下技术措施进行解释：1. 预处理：对施工区域进行测量和勘察，确定吊顶的尺寸和布局。

2. 基础准备：根据设计要求，进行地面、墙体、天花板等基础材料的处理和清洁。

3. 安装龙骨：根据设计图纸确定龙骨的位置和间距，使用膨胀螺栓固定在墙体上。

4. 安装悬挂件：将悬挂件固定在龙骨上，确保其水平和垂直的正确度。

5. 安装铝方通格栅：将铝方通格栅依次吊装到悬挂件上，通过连接件连接起来，形成整体吊顶。

6. 扫尾工作：修整吊顶边缘、安装辅助构件，并根据需要进行上光和涂装。

五、施工工艺1. 预处理：测量施工区域的尺寸和布局，制定施工方案。

铝格栅吊顶施工工艺

铝格栅吊顶施工工艺1、施工工艺流程施工准备基层处理放线铝格栅的拼装构件的吊装整体调整及饰面2、施工准备2．2施工条件（1）检验在吊顶施工前，应对吊顶固定处的屋面进行结构检查，施工质量应符合设计要求。

（2）在吊顶施工前，吊顶以上部分的电气布线、空调管道消防管道、供水排水管道必须安装就位，并基本调试完毕。

从吊顶经墙体通下来的积压种开在、插座线路也已安装就绪。

2．2施工材料铝格栅，连接配件、胶粘剂等按设计要求进场到位。

2．3施工机具常用的工具有方尺、卷尺、水平尺、线锤、粉线包、直尺等；常用的机具有：手电钻、冲击钻、电动圆锯、电动线锯等。

3、基层处理对开敞式吊顶来说，吊顶以上部分应进行涂刷黑漆处理，或者按设计要求的色彩进行涂刷处理。

4、放线放线工作包括：标高线、吊挂布局线、分片布置线。

4．1标高线标高线也是开敞式吊顶整齐的控制线，放线时首先要把标高线弹到墙面或柱面上，作为吊顶安装的控制线。

4．2吊挂布局线吊挂布局线应根据开敞式吊顶安装固定方式确定。

确定好吊点的位置，然后再把吊点位置线放在屋（楼）面上。

4．3分片布置线敞开式吊顶也需要分片吊装，而每个分片可以在地面事先组装和饰面处理。

分片布置就是根据吊顶的结构形式、材料尺寸和材料刚度，来确定分片的大小和位置。

分片布置线一般先从室内吊顶直角位置开始逐步展开。

吊挂点的布置需根据分片布置线来设定，以使吊顶分片材料受力均匀。

5、铝格栅的拼装铝合金格栅式标准单体构件的拼装，通常是采用将预拼安装的单体构件、插接、挂接或榫接在一起的方法。

当格栅式吊顶利用普通铝合金板休，通过一定的托架和专用的连接件，亦可构成开敞式格栅吊顶。

6、构件吊装6．1吊杆固定在混凝土天棚和钢筋混凝土梁底吊杆悬挂点的位置上，用冲击钻固定膨胀螺栓，然后将吊杆焊在螺栓上。

也可用18号铝丝系在螺栓上，作为挂构件的吊点。

也可用尾部带孔的射钉，但单个射钉承重量不应超过每平方米50kg。

6．2安装方法开敞式吊顶安装方法有两种：一种是将单体构件固定在可靠的骨架上，然后再将骨架用吊杆与结构相连。

铝格栅吊顶施工方案

5.验收：工程完成后，组织相关人员进行验收，确保工程质量。
（二）施工要求
1.严格遵循施工规范，确保施工质量。
2.做好施工过程中的安全防护，确保施工安全。
3.施工人员需具备相应技能，确保工程顺利进行。
四、质量保障措施
（一）材料质量控制
1.选用优质铝格栅材料，确保材料质量。
2.对铝格栅、龙骨等材料进行严格检查，合格后方可使用。
2.售后服务内容包括：铝格栅吊顶的维修、更换等。
3.售后服务电话：XXXXXXXXXXX。
本施工方案旨在为XX项目铝格栅吊顶工程提供详细的施工指导，确保工程顺利进行，为甲方创造优质、高效的工程成果。望各方共同努力，共创美好未来。
第2篇
铝格栅吊顶施工方案
一、工程概述
（一）工程名称
XX项目铝格栅吊顶工程
2.技术人员：负责铝格栅吊顶的技术指导、质量监督及验收工作。
3.施工人员：负责铝格栅吊顶的安装、施工等工作。
（二）材料准备
1.铝格栅：选用符合国家标准的优质铝格栅材料，具有防火、防潮、耐腐蚀等性能。
2.龙骨：选用与铝格栅相匹配的优质龙骨材料。
3.螺丝、膨胀螺栓等辅材：选用符合国家标准的优质产品。
（三）施工工具
三、施工流程及要求
（一）施工流程
1.放线定位：根据设计图纸，现场进行放线定位，确保铝格栅吊顶的安装位置、尺寸及形状准确。
2.龙骨安装：按照放线定位，安装龙骨系统，保证龙骨平整、牢固。
3.铝格栅加工：根据设计要求，对铝格栅进行切割、拼接等加工，确保尺寸及形状符合安装要求。
4.铝格栅安装：将加工好的铝格栅安装至龙骨系统，确保安装平整、牢固、美观。
方案
一、工程概述
（一）工程名称

铝合金格栅工程施工方案

一、工程概况本工程为铝合金格栅吊顶工程，主要应用于商场、办公楼、公共场所等室内吊顶装饰。

铝合金格栅吊顶具有轻便、美观、防火、防潮、耐腐蚀等特点，适用于各种室内吊顶装饰场合。

二、施工准备1. 材料准备：铝合金格栅板条、铝合金边龙骨及吊挂件，规格尺寸、强度、花纹图案均符合设计要求。

辅料有6吊筋、角钢、金属膨胀管，吊筋、角钢必须满刷两道防锈漆。

2. 机具准备：冲击钻、扳手、钳子、钢锯、墨斗、尼龙线、钢锉、电焊机等。

3. 人员准备：施工人员应具备铝合金格栅吊顶施工经验，熟悉施工工艺和质量要求。

三、施工工艺流程1. 施工准备：对吊顶房间进行清理，确保无杂物，对敞透式的花栅吊顶以上部分进行涂刷黑漆处理或按设计要求的颜色进行涂刷处理。

2. 弹线：在吊顶房间四周墙面上弹出吊顶标高线。

根据分片布置图将吊筋位置线弹到顶板上，并明确标出吊筋位置，以及风口、灯具、烟感报警器、消防喷洒头等露明设备的位置。

3. 安装吊筋：在标明吊筋位置的楼板上用冲击钻打孔，用金属膨胀管将6吊筋固定在楼板上。

吊筋的间距为2000mm。

若有设备影响，必须补打吊筋。

吊筋在横竖双向都应在一条直线上，不能斜拉。

4. 安装龙骨：根据吊筋位置，安装铝合金边龙骨，保持龙骨水平。

5. 安装格栅：将铝合金格栅板条按照设计要求拼装在龙骨上，确保格栅板条与龙骨连接牢固。

6. 收口处理：对格栅吊顶的收口进行处理，确保吊顶整体美观。

7. 质量检查：对施工完成的铝合金格栅吊顶进行检查，确保吊顶平整、牢固、美观。

四、施工要点1. 施工过程中，应严格按照施工工艺流程进行操作，确保施工质量。

2. 铝合金格栅板条在安装前应进行表面处理，确保表面无油污、锈蚀等。

3. 吊筋、龙骨、格栅板条等材料应选用合格产品，确保施工质量。

4. 施工过程中，应确保施工现场安全，避免发生安全事故。

5. 施工完成后，对铝合金格栅吊顶进行清洁，确保吊顶美观。

五、施工进度安排根据工程规模和施工条件，制定合理的施工进度计划，确保工程按期完成。

铝合金格栅吊顶专项施工方案

铝合金格栅吊顶专项施工方案1、工艺流程2、操作工艺（1）、弹标高线用水准仪在施工区域内每个墙柱角上抄出水平点，若墙体较长，中间也应适当抄几个点，弹出水准线，水准线距地面一般为500㎜，从水准线量至吊顶设计高度，用粉线沿墙柱弹出水准线，即为吊顶格栅的下皮线。

同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。

主龙骨应从吊顶中心向两边分，最大间距为1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜-1000㎜。

如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。

（2）、安装吊杆采用膨胀螺栓固定吊挂杆件。

可以采用ф8的吊杆。

吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。

吊杆的一端与角码焊接，角码的孔径应根据吊杆和膨胀螺栓的直径确定，另一端可以用攻丝套出大于100㎜的丝杆，也可以买成品丝杆焊接。

制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。

轻钢龙骨应吊挂在吊杆上，如吊顶较低可以省略掉本工序直接进行下道工序。

一般采用38轻钢龙骨，间距900㎜-1000㎜。

轻钢龙骨应平行施工区域长向安装，同时应起拱应按施工区域短向跨度的的，1/200-1/300。

轻钢龙骨的悬臂段不应大于300㎜，否则应增加吊杆。

主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。

轻钢龙骨挂好后应基本调平，龙骨安装时，要注意调平，但超过4M跨度或较大面积的吊顶安装，要适当起拱，跨度大于12m以上的吊顶，应在主龙骨上，每隔12m加一道大龙骨，并垂直主龙骨焊接牢固。

（4）、弹簧片安装用吊杆与轻钢龙骨连接，如吊顶较低可以将弹簧片直接安装在吊杆上，本工序间距900㎜-1000㎜，再将弹簧片卡在吊杆上。

（5）、格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好。

（6）、格栅安装：将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后调整至水平即可。

3、质量要求（1）、主控项目①轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。

铁皮铝格栅吊顶施工工艺流程

铁皮铝格栅吊顶施工工艺流程哎呀，说起铁皮铝格栅吊顶，这可真是个技术活儿，得一步步来，不能急。

咱们今天就来聊聊这个吊顶的施工流程，就像咱们平时聊天一样，轻松点，别太紧张。

首先，得有个计划。

就像咱们出门前得检查钥匙钱包一样，施工前得先有个详细的施工图和材料清单。

这个图得清楚地标出每个格栅的位置，尺寸，还有颜色。

材料清单呢，就是铁皮铝格栅、龙骨、螺丝、膨胀螺栓这些，得一样不少。

接下来，咱们得清理现场。

就像打扫屋子一样，得把施工区域打扫干净，不能有灰尘和杂物。

这样施工的时候才不会有意外。

然后，就是安装龙骨了。

这个龙骨就像是房子的骨架，得结实。

咱们得先在墙上打孔，然后装上膨胀螺栓，再把龙骨固定上去。

这个步骤得小心，不能歪了，得保证龙骨是直的，不然后面的格栅装上去就不好看了。

装好龙骨后，就是装铁皮铝格栅了。

这个得一片片来，先从角落开始，然后往中间装。

每片格栅都得用螺丝固定在龙骨上，得拧紧了，不能松。

这个步骤得有耐心，一片片装，不能急。

装完格栅后，就是检查了。

这个得仔细，得看看每片格栅是不是都装好了，有没有松动的。

这个步骤很重要，关系到吊顶的安全性和美观。

最后，就是清理现场了。

就像咱们做完饭得洗碗一样，施工完了也得把现场清理干净，不能留下垃圾。

总的来说，铁皮铝格栅吊顶的施工流程就是这样：先计划，再清理现场，然后装龙骨，装格栅，检查，最后清理现场。

每一步都得仔细，不能马虎。

就像咱们平时做事一样，得认真，得有耐心。

希望这个流程对你有帮助，如果还有什么不懂的，咱们再聊。

铝合金格栅吊顶施工方案(3篇)

第1篇一、工程概况本工程为某办公楼铝合金格栅吊顶工程，工程地点位于XX市XX区XX路XX号。

工程内容包括铝合金格栅吊顶、照明灯具安装、通风管道安装等。

工程总面积为8000平方米，工期为60天。

二、施工准备1. 施工组织设计（1）施工顺序：按照先顶后墙、先上后下的原则进行施工。

（2）施工工艺流程：材料准备→测量放线→基层处理→吊杆安装→龙骨安装→格栅安装→灯具安装→通风管道安装→验收。

2. 材料准备（1）铝合金格栅：选用符合国家标准的铝合金格栅，尺寸、规格、颜色等应符合设计要求。

（2）龙骨：选用符合国家标准的铝合金龙骨，规格、型号应符合设计要求。

（3）吊杆：选用符合国家标准的铝合金吊杆，规格、型号应符合设计要求。

（4）膨胀螺丝：选用符合国家标准的膨胀螺丝，规格、型号应符合设计要求。

（5）灯具：选用符合国家标准的照明灯具，规格、型号应符合设计要求。

（6）通风管道：选用符合国家标准的通风管道，规格、型号应符合设计要求。

3. 人员准备（1）施工队伍：组建一支具有丰富吊顶施工经验的施工队伍，包括施工队长、技术员、工人等。

（2）人员培训：对施工人员进行技术培训，确保施工人员掌握铝合金格栅吊顶施工工艺。

三、施工工艺1. 测量放线（1）根据设计图纸，确定吊顶标高和龙骨间距。

（2）在墙面、柱面、梁面等部位进行测量放线，确定吊杆位置。

2. 基层处理（1）对基层进行清理，确保基层平整、无杂物。

（2）对基层进行打磨，使其表面光滑。

3. 吊杆安装（1）按照测量放线确定的吊杆位置，安装膨胀螺丝。

（2）将吊杆固定在膨胀螺丝上，确保吊杆垂直。

4. 龙骨安装（1）根据设计要求，选择合适的龙骨型号。

（2）将龙骨固定在吊杆上，确保龙骨水平。

（3）龙骨间距应符合设计要求。

5. 格栅安装（1）根据设计要求，选择合适的格栅型号。

（2）将格栅安装在龙骨上，确保格栅平整。

（3）格栅间距应符合设计要求。

6. 灯具安装（1）根据设计要求，选择合适的灯具型号。

格栅吊顶的施工工艺

格栅吊顶的施工工艺一、施工准备1. 材料准备：选择合适的格栅吊顶材料，如铝合金格栅、不锈钢格栅等，要求材料表面光洁、无明显划痕、变形等缺陷。

备齐所需的安装配件，如螺丝、胶水等。

2. 工具准备：电钻、螺丝刀、钢尺、水平尺、铅笔、美工刀、清洁布等。

3. 施工人员：确保施工人员具备一定的装修经验，熟悉格栅吊顶的安装工艺。

二、施工步骤1. 测量划线：首先，用钢尺测量吊顶的尺寸，然后在吊顶上用铅笔划出格栅的安装位置。

要求划线清晰、平直。

2. 打孔：根据划线位置，用电钻在吊顶上打孔，孔径应稍大于螺丝直径，以确保螺丝能牢固地固定在吊顶上。

3. 安装龙骨：在吊顶上安装龙骨，龙骨间距一般为300-400mm，具体根据吊顶尺寸和设计要求调整。

确保龙骨安装平整、牢固。

4. 安装格栅：将格栅放置在龙骨上的预定位置，用螺丝将其固定在龙骨上。

螺丝间距一般为200-300mm，具体根据格栅长度和龙骨情况调整。

5. 校正：在格栅安装过程中，随时用水平尺检查格栅的平整度，确保其安装平整、牢固。

6. 打胶：在格栅与龙骨之间的缝隙处，均匀涂抹专用胶水，然后压实格栅，使其与龙骨紧密贴合。

7. 清理：安装完成后，清理格栅表面的污渍，保持其光洁如新。

三、施工注意事项1. 在施工过程中，要确保格栅与龙骨之间的缝隙均匀，避免出现缝隙过大或过小的情况。

2. 螺丝固定时，要保证螺丝垂直于龙骨，避免螺丝歪斜导致格栅变形。

3. 打胶时，要确保胶水涂抹均匀，避免出现涂抹不均或漏涂的情况。

4. 在施工过程中，要注意保护格栅表面，避免划伤、碰撞等造成损伤。

5. 施工完成后，要定期检查格栅的使用情况，发现问题及时处理。

四、施工质量验收1. 格栅吊顶安装完成后，进行外观检查，确保表面光洁、无明显划痕、变形等缺陷。

2. 检查格栅与龙骨的贴合度，确保缝隙均匀、牢固。

3. 检查螺丝的固定情况，确保螺丝垂直、牢固。

4. 检查胶水的涂抹情况，确保涂抹均匀、无漏涂。

5. 对施工过程进行总结，发现问题及时整改，确保施工质量。

金属格栅和铝格栅吊顶施工方法

金属格栅吊顶施工工艺1 施工准备一劳动力准备1. 到位工种:钣金工、安装工、运输工、杂工；2. 在第天开工前,对工人做好安全文明教育,向工人叙述分项工程主要施工要点;二材料准备1. 在现场施工前做好材料下料、订购、运输、仓储工作;1吊顶龙骨在运输过程中,要注意垫置、平放,防止翘曲、变形;2材料运输途中,必须采取防震、保护措施,并做好固定；应注意避免面板表面被污染；也须注意避免损坏面板的边角部位;2. 本工程对金属饰面板的设计、采购及安装应满足以下要求：1主材：1U型铝合金条板：金属表面处理色号Sparkling iron drak、宽30mm、高50mm,间距60mm;板材的厚度依板块的尺寸而定,但最小不得小于;2穿孔铝板：金属表面处理色号Sparkling iron drak、开孔率20%;3如果合同中对吊顶面板的品牌、生产厂家以及具体的材料技术指标有明确要求,必须符合该要求；如甲方要求,须提供相应证明资料;4吊顶面板定货前,须先提供材料样板与建筑师确认；吊顶样板的规格尺寸、厚度、图案要求为拟使用于现场的单元板材料除非建筑师另有要求;5吊顶面板订货前,须提交建筑师审核的资料包括：材料技术说明书明确标明各类技术参数以及该产品符合的技术标准/测试标准,使用说明书,相关的检验报告;6对于进口的吊顶面板材料,须提供相关证明文件如：原产地证明、报关单,等;7定型件：吊顶的风口、灯盘等开口及边角部位,必须使用厂家提供的配套产品;不得另行使用加工件,甲方有特别要求的除外;8面板安装前,要先行选择;凡规格不合、起皮、缺角、表面不平整、边角不齐、色泽不一的,都必须剔除;9同一个房间应采用同一批次的面板材料;2辅材：1龙骨：龙骨及其连接配件应选用面板同一厂家配套的产品;如设计无规定,通常采用镀锌钢板成型,双面镀锌量≥180g/m2;2龙骨的强度和刚度须满足吊顶的安装和使用要求；副龙骨的挠度要求不大于1‰,且不应大于3MM;3连接件、配件的强度应能承受150N 的静拉力;把挂件装在拉力机上,两端加力至规定值,保持60 秒,应无明显塑性变形;4吊杆通常采用热浸镀锌螺杆,直径不少于6MM；吊杆的安装间距不得超过1200MM;吊杆的长度通常不超过1500MM；如因特殊情当吊杆的长度超过1500mm 时,需设置附加的反向支撑;5吊顶龙骨及连接件定货前,须先提供技术说明书/使用说明书、样板及安装详图并经建筑师确认后,方可安排定货;6吊顶龙骨的设计须考虑将来的吊顶面板方便安装和拆卸,并尽量减少对毗邻的面板、龙骨的影响；同时,也要考虑空调机和灯盘等开口位置封边处理的方便,以确保吊顶安装的整体效果;3铝合金型材的质量要求：表面质量光洁、平整,无擦伤、流挂、露底棱边弯曲度‰≤2漆膜层附着力级≥1漆膜层抗冲击强度≥4静载最大弹性变形量mm ≤5静载最大塑性变形量mm ≤1条板宽度尺寸偏差Bmm-1≤B≤0；条板高度尺寸偏差Hmm≤A≤0；条板对角线尺寸偏差 D mm-2≤D≤0;铝合金表面涂层质量要求：室内烤漆涂层≥16μm静电粉末喷涂≥50μm室外烤漆涂层≥24μm面板的吸声系数≥燃烧等级 A 级对于有开孔要求的天花板,其开孔具体要求如：孔径、开孔率、开孔间距等须满足设计的要求;对于有吸音要求的天花板,其内贴吸音纸须满足设计的要求;4 招标文件要求1饰面板应符合设计和相关规范的要求：金属吊顶 QB1561-92建筑装饰装修工程质量验收规范 GB50210-20012设计与施工应有相应的措施保证饰面板具有足够的强度、刚度和稳定性,在碰撞情况下能保证不发生坠落、变形等问题;3挂件及龙骨应选用同品牌的配套产品;4材料的表面喷涂、油漆应符合要求,使用前应经甲方和设计单位认可;5材料档次选择福建南平、西南铝业同档次或高于该档次的品牌;三施工机具准备电锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳手、方尺、钢尺、钢水平尺等;1编制合理的机械设备供应计划,在时间、数量、性能方面满足施工生产的需要;合理安排各种机械设备在各施工队组间和各施工阶段在时间和空间上的合理搭配,以提高机械设备的使用及工作效率;提高设备的经济效益;2根据供应计划作好供应准备工作,编制机械设备运输、进场方案,保证按时、安全地组织进场;3加强机械设备的维修和保养,提高机械设备的完好率,使计划供应数量满足施工要求;4合理组织施工,保证施工生产的连续性,提高机械设备的利用率;2 施工工艺框图3 施工操作要点1、深化图纸设计金属吊顶施工前,须进行深化设计并经报审通过后方可实施;须报审的图纸包括但不限于：1金属吊顶的综合布置图,包括：吊顶平面布置图、剖面图及各节点部位详图；吊顶平面图纸不仅须反映金属吊顶的分格尺寸、整体排版布置及分缝的位置；还须反映吊顶上灯盘、空调天花机、风口、检修口、烟感、喷淋等的布置明确标示其开口位置及尺寸；通常开口须位于吊顶单元板的正中,或边线中；切不可任意开口、主、副龙骨的布置、间距；吊顶丝杆的布置；并标示结构主、次梁的位置及标高;2天花布置图一定要在对现场实际尺寸检查、复核无误的基础上进行;3要求的节点详图,包括：吊顶与墙面/柱边相交部位、吊顶检修口部位、吊顶与灯盘、空调风口等部位以及吊顶的典型处理方式;4对吊顶标高的设定和吊顶内灯盘、空调风机位置的确定,不仅应考虑吊顶施工空间的要求,还须充分考虑吊顶上的设备、管线包括但不限于：空调机、风管、线槽、消防水管及给排水管道,等的空间布置及坡度的要求,以及结构主、次梁的布置；因此,吊顶的综合布置应与相关的结构、机电各专业充分协调后确定;5提供的图纸及详图,须清晰标明：拟使用材料的材质、各不同材料的界面、具体的做法要求、各详细标注尺寸、标注位置；以及绘图比例具体见所附深化图样;2、吊点：吊点位置离墙不大于300mm,一般按每平方米一个,吊杆采用D8镀锌内膨胀杆;3、龙骨安装：将主龙骨用吊挂件连接下吊杆,拧紧螺丝卡牢,主龙骨接长用接插件连接;4、主龙骨按照大样图的位置和方向安装完毕进行调平,可用木方将主龙骨卡住临时固定,在主龙骨下面拉线打平,拧动吊杆螺栓使主龙骨升降,并考虑顶棚起拱高度不大于空间短向跨度的3／1000;主龙骨的间距≤1200mm,离墙第一根主龙骨距离不超过300mm,排到最后距离如超过300mm,应增加一根;5、次龙骨按照节点图的位置和方向安装完毕进行调平,次龙骨安装应平整,无弯棱凸鼓现象,避免天花板在挠曲应力状态下固定,次龙骨的间距应配合铝格栅模块的尺寸,间距为600mm;6、铝格栅模块组装：将铝格栅吊顶板与专用龙骨组装,每个模块为10根U型铝格栅,9条穿孔铝条,2根U型收口,依次固定在专用龙骨上;专用龙骨的间距≤1200mm,格栅两头的龙骨距离格栅边缘不超过150mm;将专用Z型及一字型副件按节点图标示固定在模块龙骨两头;7、模块吊顶安装从一端依次安装到另一端,将铝格栅模块依次吊挂在Z型龙骨上;此组模块吊顶结构,可随意拆卸;4 分项工程验收1吊顶标高、尺寸、起拱和造型应符合设计要求;检验方法：观察；尺量检查;2饰面材料的材质、品种、规格、图案和颜色应符合设计要求;检验方法：观察；检查产品合格证书、性能检测报告、进场验收记录和复验报告;3暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固;检验方法：观察；手扳检查；检查隐蔽工程验收记录和施工记录;4吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求;金属吊杆、龙骨应经过表面防腐处理;检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和隐蔽工程验收记录;5饰面材料表面应洁净、色泽一致,不得有翘曲、裂缝及缺损;压条应平直、宽窄一致;检查方法：观察;6饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观,与饰面板的交接应吻合、严密;检验方法：观察;7金属吊杆、龙平的接缝应均匀一致,角缝应吻合,表面应平整,无翘曲、锤印;检验方法：检查隐蔽工程验收记录和施工记录;8吊顶内填充吸声材料的品种和铺设厚度应符合设计要求,并应有防散落措施;检验方法：检查隐蔽工程验收记录和施工记录;9暗龙平吊顶工程安装的允许偏差和检验方法应符合下表的规定;5 质量控制点1通常注意事项1金属吊顶均采用暗龙骨安装方式；安装前,先检查是否符合作业条件;2到场材料应包装完整、技术资料齐全如：出厂合格证、 ;3所有材料进场时应对品种、规格、外观和厚度尺寸进行验收;对方型面板,应检查其边长、对角线的尺寸误差是否符合要求；对条形板,应检查其宽度及高度尺寸;4金属吊顶的设备开孔处应做加强龙骨予以加固;5在安装过程中,施工人员不可直接站在面板或龙骨上施工;2金属吊顶安装1吊顶施工,应在吊顶内的主要管线、设备的安装已基本完成后进行；但,吊杆施工,可在管线设备安装前实施;2按照吊顶综合布置图确定的标高和分格安排,确定标高线和分格线；标示吊杆位置时,应特别注意根据综合布置图;3在拟安装有机电设备如：灯盘、空调风机等的位置,吊杆不能挤占设备安装的位置；从吊杆到吊顶设备开口位置通常应留15-20CM 距离;4吊顶上机电设备或大型灯具,其悬吊系统必须与吊顶的龙骨悬挂系统分开,设置独立的吊杆、支架等;5吊杆安装钻孔时,应注意控制适当的钻孔深度；吊杆安装完成后,要检查吊杆的抗拔力是否能达到要求;6龙骨安装时,要注意调平；但,超过4M 跨度或较大面积的吊顶安装,要适当起拱；7安装面板时,沿长方向从一边向另一边进行；安装时,要特别注意面板单元块碰角位置要平齐;8吊顶较大开口位置如：检修口、风机、灯盘等周边的龙骨应做加固处理,吊杆也要适当加密,避免吊顶的变形;9开口位置在灯盘、风口等安装完成后,以及在检查口、墙、柱转角位置,要以专用收口条收口,收口时要特别注意收口条的碰角处理要平顺,对缝要一致;10对附着于吊顶上的设备如：烟感、喷淋等,安装时要注意与吊顶表面衔接部位的处理,避免与吊顶脱离;3安装要点6 成品保护⑴轻钢骨架及格栅安装应注意保护顶棚内各种管线;轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上;⑵轻钢骨架、格栅及其他吊顶材料在入场存放、使用过程中严格管理,格栅上不宜放置其他材料,保证格栅不变形;⑶施工顶棚部位已安装的门窗,已施工完毕的地面、墙面、窗台等应注意保护,防止污损;⑷已装轻钢骨架不得上人踩踏;其它工种吊挂件或重物严禁吊于轻钢骨架上;⑸为了保护成品,格栅安装必须在棚内管道、试水、保温等一切工序全部验收后进行;7 维修保养1提供与竣工图相同套数的使用保养说明书,明确后期使用过程中维修保养的要求以及使用注意事项；按合同要求提供足够的备料,包括但不限于：吊顶面板、龙骨及其配件、等；同时提供此类材料采购的联系人及联系方式;2如有定期清洁的要求,须在维修保养说明书中明确；对清洁剂的性能要求也应明示;铝格栅吊顶施工工艺一、作业条件1铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书并应熟悉施工现场情况;2屋面或楼面的防水层施工完成并且验收合格;门窗安装完成并且验收合格;墙面抹灰完成;3施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验;4对吊顶内的管道、设备的安装及水管试压进行验收;5顶棚内其他作业项目已经完成;6墙面体预埋木砖及吊筋的数量和质量经检查验收符合规范要求;7供吊顶用的电源已经接通并且提供到施工现场;8供吊顶用的脚手架已搭设完成经检查符合要求;9供吊顶用的材料和极具工具已到现场或按现场要求加工成型;10吊顶工程在施工中应做好各项施工记录收集好各种有关文件;11材料进场验收记录和复验报告技术交底记录二、施工工艺流程顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装三、流程节点做法⑴弹线用水准仪在房间内每个墙柱角上抄出水平点若墙体较长中间也应适当抄几个点弹出水准线水准线距地面一般为500㎜从水准线量至吊顶设计高度用粉线沿墙柱弹出水准线即为吊顶格栅的下皮线;同时按吊顶平面图在混凝土顶板弹出主龙骨的位置;主龙骨应从吊顶中心向两边分最大间距为1000㎜并标出吊杆的固定点吊杆的固定点间距900㎜1000㎜;如遇到梁和管道固定点大于设计和规程要求应增加吊杆的固定点;⑵定吊挂杆件采用膨胀螺栓固定吊挂杆件;可以采用ф6的吊杆;吊杆可以采用冷拔钢筋和盘圆钢筋但采用盘圆钢筋应采用机械将其拉直;吊杆的一端同L30303角码焊接角码的孔径应根据吊杆和膨胀螺栓的直径确定另一端可以用攻丝套出大于100㎜的丝杆,也可以买成品丝杆焊接;制作好的吊杆应做防锈处理吊杆用膨胀螺栓固定在楼板上用冲击电锤打孔孔径应稍大于膨胀螺栓的直径;⑶钢龙骨安装轻钢龙骨应吊挂在吊杆上如吊顶较低可以省略掉本工序直接进行下道工序;一般采用38轻钢龙骨间距900㎜1000㎜;轻钢龙骨应平行房间长向安装同时应起拱应按房间短向跨度的的1/2001/300;轻钢龙骨的悬臂段不应大于300㎜否则应增加吊杆;主龙骨的接长应采取对接相邻龙骨的对接接头要相互错开;轻钢龙骨挂好后应基本调平,龙骨安装时要注意调平但超过4M 跨度或较大面积的吊顶安装要适当起拱跨度大于12m以上的吊顶应在主龙骨上每隔12m加一道大龙骨并垂直主龙骨焊接牢固;⑷弹簧片安装用吊杆与轻钢龙骨连接如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序间距900㎜1000㎜再将弹簧片卡在吊杆上; ⑸格栅主副骨组装将格栅的主副骨在下面按设计图纸的要求预装好; ⑹格栅安装将预装好的格栅天花用吊钩穿在主骨孔内吊起将整栅的天花连接后调整至水平即可;四、质量要求1、主控项目1轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求;2轻钢骨架的吊杆,龙骨安装必须位置正确,连接牢固,无松动;3格栅无翘曲、折裂、变形等缺陷,安装必须整齐;一般项目1整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求;2格栅表面平正、洁净、颜色一致,无污染,等缺陷;3格栅吊顶工程允许偏差项目表4安装允许偏差如下表：铝格栅吊顶工程允许偏差及检验方法1铝格栅安装应注意保护顶棚内各种管线;轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备上;2轻钢骨架、木饰面板及其他吊顶材料在人场存放、使用过程中严格管理,板上不宜放置其他材料,保证板材不受潮、不变形;3铝格栅严禁受撞击、冲击,以免造成损坏;4检修口处应做好加固处理,检修时应小心,不可损坏检修口或其他部位吊顶;5施工顶棚部位已安装的门窗,己施工完毕的地面、墙面、窗台等应注意保护,防止污损;6己装轻钢骨架不得上人踩踏;其他工种吊挂件或重物严禁吊于轻钢骨架上;7为了保护成品,铝格栅安装必须在棚内管道、试水、保温等一切工序全部验收后进行;8安装重型灯具、电扇及其他设备时应注意成品保护,不得污染或破坏吊顶; 9安装铝格栅时,施工人员应戴线手套,防止污染饰面板;。

铝格栅吊顶施工工艺标准

铝格栅吊顶施工工艺标准一、铝格栅安装施工工艺简介:新型铝材为装饰材料的发展翻开了新的一页,铝格栅在吊顶工程的应用取得了较好装饰效果，在许多商场、等公共场所运用十分广泛，格栅吊顶以其维修简便、装拆灵活、两种高度,颜色众多。

1. 材料及配件准备铝格栅的品种和规格、颜色等必须符合设计要求。

铝格栅使用的配套龙骨及配件也要满足设计和相关行业的标准。

使用的膨胀螺栓、伸缩式吊杆符合要求. 2. 主要施工工具：电锯、无齿锯、手锯、冲击钻、螺丝刀、方尺、钢尺、钢水平尺等相关使用工具。

3。

施工作业的相关条件1) 施工作业所用的材料准备好，特别是吊顶用的吊杆要提前焊接好。

2) 安装完成顶棚的各种管线、设备及通风道，消防报警、消防喷淋系统施工完毕，并办理完交接和隐检手续. 管道系统要试水、打压完成。

确定好通风口及各种露明孔口3）提前完成吊顶的排板施工大样图，位置. 4）顶棚安装搁栅板前必须完成墙面、地面的湿作业分项工程。

特别注意在安装边龙骨前必须完成墙面的找平（包括墙面腻子或墙面砖等） . 5）准备好施工的操作平台架子或可移动架子。

6) 在铝格栅吊顶大面积施工前，必须做样板间或样板段，对顶棚的起拱、灯槽、通风口、窗口的构造处理，分块及固定方法等应经试装并经鉴定合格后方可大面积施工。

4。

施工工艺1）工艺流程：墙面弹水平线安装吊筋安装龙骨隐检吊顶内管线安装、较正、刷漆预装格栅吊装格栅调平饰面清理分项验收2) 施工方法a. 弹线：根据楼层标高水平线,根据设计标高，沿墙上四周，弹出顶棚标高水平控制线和龙骨分档控制线。

并注意是否与水电的标高相矛盾，如有相矛盾的地方及时解决。

:在弹好顶棚标高水平线后，确定吊杆下端头b。

安装吊筋（铁线）的标高,将吊杆的上部与预埋钢筋焊接或者用角钢一边打孔用膨胀螺栓固定到结构顶板内，一边与吊杆Ф10 镀锌钢丝焊接牢固,吊好铁线后，将铁线穿入调节弹簧片内，弹簧片要求为镀锌的。

吊杆的纵横间距1200mm 左右。
