奥大软起动器说明书
奥康软起动器说明书
图形显示器
在许多情况下，我们不用文字，而是 用实时电机运行性能图和电流图快速 清晰地准确说明电机的运行情况。
远端显示器安装
操作板很容易采用任选的操作板安装 套件安装在机柜外面。如果在一个机 柜里安装多个软起动器，这样便于在 一个地方进行集中控制，可以获得所 有相关信息。也可以将多个显示器并 排安装在一起，迅速诊断问题。（安 装后的保护等级为IP65）。
2
XLR-8：自适应加速控制
XLR-8：自适应加速控制
AuCom新推出的EMX3软起动器采用全 新的软起动技术：XLR-8自适应加速控 制。XLR-8使你可以精确控制电机加速 曲线和减速曲线。
在使用XLR-8之后，软起动器可以在起 动和停止过程中了解电机性能，然后 调节控制器，达到优化性能的目的。 只需选择与负载类型相适应的曲线， 软起动器即可自动确保采用最平稳的 方式加速负载。
可以选择控制线从顶部、底部或左边走 线，非常灵活，独特的接线器和线槽可 使用EMX3是多么简单。
EMX3是易于使用的智能化可靠软起动 器。EMX3采用全新设计，非常适合快 速安装和定制控制，包括：

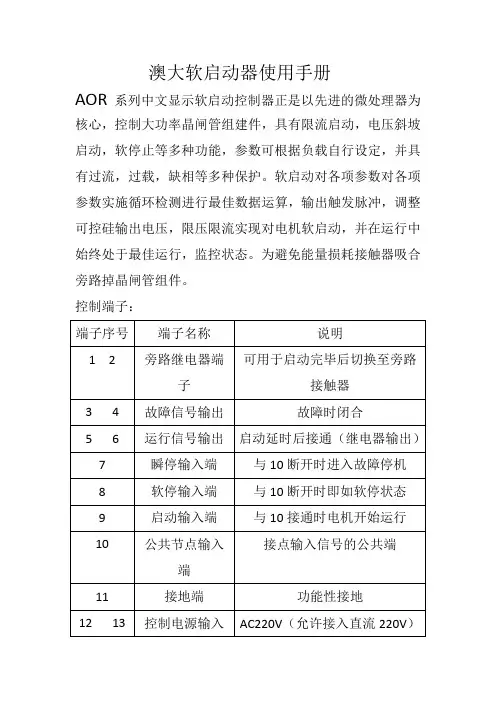

澳大软启动器使用手册
澳大软启动器使用手册AOR系列中文显示软启动控制器正是以先进的微处理器为核心，控制大功率晶闸管组建件，具有限流启动，电压斜坡启动，软停止等多种功能，参数可根据负载自行设定，并具有过流，过载，缺相等多种保护。
软启动对各项参数对各项参数实施循环检测进行最佳数据运算，输出触发脉冲，调整可控硅输出电压，限压限流实现对电机软启动，并在运行中始终处于最佳运行，监控状态。
为避免能量损耗接触器吸合旁路掉晶闸管组件。
控制端子：外接端子的接线：A旁路输出端子1，2为内附继电器的常开无源触点，用于控制旁路交流接触器，启动过程完成时1，2闭合，停车时断开B故障输出端子3，4为内附继电器常开无源触点，软起启动发生故障时该端子出点闭合C连锁延时端子5，6为内附继电器常开无源触点，软启动运行后延时时间到触点闭合（0--254S）D瞬停端子7属外部故障信号输入也可用于外接热继电器灯开关量的保护，运行中必须使此端子与端子10接通，断开时停机。
E三线控制方式：停止端子8，启动端子9与公共端子10之间分别接停止安钮和启动按钮，瞬停端子7和公共端子10短接或接入外部热继电器的常闭触点。
接线方式见图二试车：1：试车的主要目的提供用户确认电机转向和电机传动是否正常。
2：合上电源和进线断路器，软启动上电后正常显示澳大科技3：将控制模式设为电压模式，起始电压，软启时间设为出厂值。
4：根据现场电机负载情况，合理调整软启动各项参数，使电机达到最佳状态5：按启动/RUN键同时观察电动机转动方向是否符合要求，运转是否正常，如不正常，可按停止键/复位键停机。
6：如电动机力矩不够，请增加起始电压值或限流值，提高电动机转矩。
运行：参考附表---设置参数1：按面板启动/RUN键（外控时用端子信号）启动器开始运行，电动机平稳加速，电流无突变说明参数设置合适。
2：运行后可按面板停止/复位键执行停机。
3：按启动/RUN键无反应，检查控制方式设置及外控引线是否正确。
软启动说明
《软启动说明》４．５软启动4. 5. 1 软启动控制器的特点：1)16位微电脑全数字自动控制；2)控制风机平滑启动，减小启动电流冲击，避免冲击电网；3)起始电压可调，保证电机在最小转矩启动，避免电机过热和能源浪费；4)启动电流可根据负载情况调整，减小启动损耗，以最小的电流产生最佳的转矩；5)启动时间可调，在该时间范围内，电机转速逐渐上升，避免转速冲击；6)具有点动功能，点动转矩可调，用于检测电路接线及机械系统是否正常；7)减少机械应力，保护生产设备，延长其使用寿命；8)性能可靠，操作简单方便，显示直观；9)有相序、缺相、过热、启动过程过流、运行过程过流和过载的检测及保护，其过流值和过载值可调。
4. 5. 2软启动控制器的工作原理软启动控制器采用了现代电力电子技术及先进的十六位微电脑8096控制技术，在风机的启动过程中，按用户启动特性，对风机进行自动控制，使其平滑可靠地完成启动过程。
其原理图如下：软启动控制器采用三对反并联的可控硅串接于风力发电机的三相供电线路上，利用可控硅的电子开关特性，通过微电脑8096控制其触发角的大小来改变可控硅的开通程度，由此改变电机输入电压的大小，以达到控制电机的启动特性。
当软启动控制器的微电脑控制系统接收到启动指令后，便进行有关计算，确定可控硅的触发信号，通过控制可控硅使软启动器按所设定的方式，输出相应的电压，以控制风机的启动过程。
当风机启动过程完成后，控制系统便控制吸合旁路接触器，短接所有可控硅，使风机直接投网运行，避免不必要的能源损耗。
软启动控制器对风机启动过程的控制是完全通过微电脑自动进行的上，利用可控硅的电子开关特性，通过微电脑8096控制其触发角的大小来改变可控硅的开通程度，由此改变电机输入电压的大小，以达到控制电机的启动特性。
当软启动控制器的微电脑控制系统接收到启动指令后，便进行有关计算，确定可控硅的触发信号，通过控制可控硅使软启动器按所设定的方式，输出相应的电压，以控制风机的启动过程。
软启动操作说明Microsoft-Word-文档
DGQ-C系列软起动装置使用说明书- １-●警示事项：●感谢您选用大禹电气科技股份有限公司的智能化电机软起动器产品，我们将以优异的产品性能回报您的信任和厚爱！●本软起动器产品在安装、使用、维护过程中必须注意以下事项：安装前请务必详细阅读本说明书。
必须由专业技术人员安装本软起动器。
严禁本软起动器输出部（U.V.W）接补偿电容器。
不得用兆欧表测量软起动器输入输出之间的绝缘电阻，否则可能因过压而损坏起动器内元器件。
软起动器或相关的其它设备应可靠接地。
设备维修时必须切断输入电源。
非专业人士不要自行拆卸、改装、维修本产品。
DGQ-C系列软起动装置使用说明书- ２-1 序1．1概述DGQ-C 系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。
该装置控制系统以DSP 为控制核心，采用最先进的电机控制算法理论及电力电子技术，实现了装置全数字化自动控制，使它具有很强的抗干扰能力，不会产生无故障停机现象。
为了增加装置的适用性、方便性，系统设计了交流接触器旁路运行输出及无交流接触器本机运行方式可供选择，在起动方式上它具有电压斜坡起动、限流起动等多种方式，而停机方式有自由停机、软停机、刹车制动可供选择，可适应各种载荷电机的控制需要。
DGQ-C 系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数，以最佳的起动效果来起动电机。
通常情况下将电机的起动电流控制在额定电流的三倍左右。
并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。
不仅有效地保护了电机，延长了负载系统与电机的使用寿命，而且还能消除电机起动时对厂用电网的冲击。
1．2系统原理DGQ-C 系列智能软起动控制装置系统原理框图(见图一)。
（图一）DGQ-C系列软起动装置使用说明书- ３-1．3主要特点◆控制系统采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，显示清晰，操作简单，极大的方便了用户的使用；◆采用哈佛总线及整体化设计，减少系统连线，DSP 芯片生产工艺采用SMT 贴片技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量；◆具有多种起动方式，电压斜坡式起动方式可得到最佳的输出转矩；恒流起动方式可限制最大起动电流，但起动时间稍长。
软起动器操作手册
软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。
其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。
二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。
2、连接输入电源，将电源线接入软起动器的输入端子。
注意三相电源需要保持平衡，不能出现缺相的情况。
3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。
4、打开软起动器电源开关，此时电源指示灯应显示为亮。
5、调整电机的起动参数，包括初始电压、全电压和加速时间等。
这些参数可以根据电机的具体需求进行调整。
6、关闭外壳保护门，确保其紧密关闭。
7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。
8、起动电机，观察电机的运行状态和软起动器的显示面板信息。
9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。
三、注意事项1、操作过程中应切断电源，防止意外触电。
2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。
3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。
4、定期清理软起动器内的灰尘和杂物，保持设备清洁。
5、若出现故障，应立即切断电源，并联系专业人员进行维修。
四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。
2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。
3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。
4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。
五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。
2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。
软启动操作使用说明
A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
软起动器说明书
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用说明书(风机水泵、皮带机、刮板机、绞车用)执行标准：GB 3836-2000MT/943-2005Q/SPS 010-2009山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一概述 .............................. 错误！未定义书签。
二技术特性及结构特征. (2)三工作原理及工作过程 (3)四安装、调试和使用 (4)五操作、保护和起动模式说明 (5)六维护保养 (15)七运输与储存 (15)八注意事项 (16)九订货须知 (16)警示1、安装、使用前应阅读本使用说明书。
2、使用和检修时不得改动本安电路和与本安电路有关的电气参数和本安结构，不得改变电气元件的规格、型号。
不得用电缆接地芯线作本安控制回路。
3、本安关联产品不得随意与其它未经联检的设备连接。
4、严禁带电开盖。
一概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度的日益增多。
解决皮带机、刮板机的软起动，对矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软启动的功能。
是一种集光、机、电一体化的高科技产品。
更主要的具有模块化结构，特别便于维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少起动时的皮带机、刮板机冲击力，降低了对皮带机、刮板机的损坏，延长了使用寿命。
直接起动时，该软起动器还具有磁力起动器的全部功能，即真空接触器等起动和分断各种情况下的电机负荷，还具有分断20倍的短路电流能力。
隔离开关亦能够分断电机的负荷，控制器还具有短路、过载、缺相、漏电闭锁，联机控制等功能。
软起动器使用说明书
8.2 控制功能
控制柜设有一上转换开关和一对起停按钮，转换开关有自动、手
动、检修三档选择。每台水泵有一个键盘面板显示每台电机的运行情
况， 它包括运行电流和故障显示， 面板上还有手动时的单台操作按
钮。如果需要远控(联动)，控制柜内留有远控接点，远控接点有运行 控制起停输入接点、运行指示输出接点(无源继电器接点)和系统故障 输出接点(无源继电器接点)。
操作时起动前先选备用台号，再选手动或自动运行，最后按起动 按钮。自动运行进当运行水泵故障停机后备用水泵自动投入运行，当 故障排除后将其设在备用位。由于采用先进的转矩控制型软起动器， 水泵起动时不需关闭阀门。
YCRl-2: 控制两台水泵，一台运行一台备用。 YCRl-3: 控制 三台水泵，两台运行一台备用。
l盯平
3盯丰
lKH
3KH
b)
说明
1 、 SRl 打到自时，二用一备，备用自投 SRl 打到手动时， 单台键盘操作。
2、 SR2打到 1#备用时. 1#备用，打到2#备用，打到 3#备用时， 3#备用。 图 21
-22-
c YCRl型加压水泵控制柜
C.1 概述 YCRl 型加压水泵控制柜(以下简称控制柜)以组合电器或PLC为控
图 20
20
机出现过载时，热继电器触点断开，装置收到外部故障信号执行停 机，显示UNOL。
注:由于装置起动完毕，旁路掉晶闸管组件，交流接触器工作， 所以过载保护需另加热继电器。 A.3 接线方法
由装置构成系统的典型接法如图 19。
Ll L12ห้องสมุดไป่ตู้L3
,k J 山
面
fl1'忏-I ooIRST
营制 YCRl E司软起动装置
EMX3 中文产品手册
XLR-8：自适应加速控制实时实际语言显示AuCom希望使你的工作变得很简单，图形显示器在许多情况下，我们不用文字，而是远端显示器安装操作板很容易采用任选的操作板安装电机温度电流电机功率上次起动信息日期和时间性能图SCR导通用户可编程的屏幕跳闸消息可拆卸连接器和独特接线器采用插入式控制接线排，容易安装。
调试速度更快EMX3在设计时考虑到易用性，菜单功能规格EMX3产品系列A B C D E 重量EMX3-0023B156.4124.0(294.6)278.0192.2 3.2222.7(10.58)尺寸和重量EMX3有各种尺寸，可以满足你的应用需求。
参看额定值和尺寸，了解详细信息。
EMX3-0023B ˜ 0105B EMX3-0145B ˜ 0220B EMX3-0255c EMX3-0360c ˜ 0930c EMX3-1200c ˜ 1600c型号mm （英寸）mm （英寸）mm （英寸）mm （英寸）mm （英寸）千克（磅）(6.16) 4.88(11.60)(10.94)(7.57)(7.05)EMX3-0043BEMX3-0050BEMX3-0053BEMX3-0076B(8.77) 3.5 (7.22)EMX3-0097B4.8EMX3-0100BEMX3-0105B额定值电压测量卡电压测量卡便于实时监视电源电压，无需使用外部设备。
电压测量卡可增强欠压保护和过压保护。
手指保护器手指保护器防止人意外接触带电端子，从而保护人身安全。
指保护器适用于EMX3-0145B至EMX3-0220B支持Profibus、DeviceNet Modbus RTU协议，通过易于安装的通附件/其他功能部件关于AuCoMAucom制造厂位于新西兰基督城。
全球销售网IMS2数字软起动器MVS中压软起动器。
软启动说明书 2
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。
奥康软起动器说明书
障，也可以选择连续工作。这便 于在采取长期补救措施时，不中 断生产。 • 低速正转和低速反转功能 • I/O扩展卡（任选）
规格
TO MOTOR
规格
输出 继电器输出...................................................................... 10A @ 250VAC阻性电路 ........................................................................................... 5A @ 250VAC, AC15 pf 0.3 运行继电器(23, 24) ........................................................................................... 常开 可编程输出 继电器A (13, 14) ................................................................................................ 常开 继电器B (31, 32, 34) .............................................................................. 常开/常闭 继电器C (41, 42, 44) .............................................................................. 常开/常闭 模拟输出(B10, B11) ................................................................ 0-20mA或4-20mA 24VDC输出(P24, COM) .................................................................................. 200mA
软启动器说明书
软启动器说明书1 软启动工作原理软启动器电动机的应用 1 软启动器工作原理与主电路软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
软启动器使用说明书
软启动器使用说明书
一、用途
1.1 QJR系列矿用隔爆型真空交流软启动器适用于含有爆炸性气体（甲烷）和煤层的矿井中。
主要用于额定电压至1140V、660V，频率为50HZ的鼠笼型三相异步电动机的软启动、限流启动、双斜坡启动、全压启动、节能运行、软启动等功能。
是21世纪国家推荐使用的电子智能型新产品并于国际惯例接轨的国际项目。
启动器具有过载、过流、缺相、漏电闭锁、过电压、欠电压、温度保护等。
二，线路工作原理
2.1系统连接
参照电气原理图(以远控为例说明)：接上远控按钮，合上隔离换相开关GHK，控制变压器KB1得电，控制与保护器QJ 及漏电闭锁组件K投入工作，若电源和负载都正常工作，即可开启启动器。
此时按下启动按钮，本安先导XD的固态继电器XJ1闭合，从而XJ2闭合，延时头继电器ZJ1和时间继电器SJ1\SJ2得电吸合，导线41与42通过ZJ1闭合而进入软启动状态，可控制按预先设定的模式结合现场条件，触发导通。
当软启动过程完毕后，切换触电闭合，中间继电器ZJ2 吸合，CJ吸合，旁路真空接触器投入运行，此时自保出点由ZJ1切换到CJ,整个启动过程完毕。
二、按键说明
三、菜单功能说明
七、指示灯说明
注：当A、V和%三个指示灯全灭时，当前显示内容为温度值。
软启动器出现故障时，RNU和STOP指示灯同时进行闪烁。
八、电气原件明细表。
软启动说明书 2
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。
OMRON 三相混合软启动器G3JA-D 说明书
