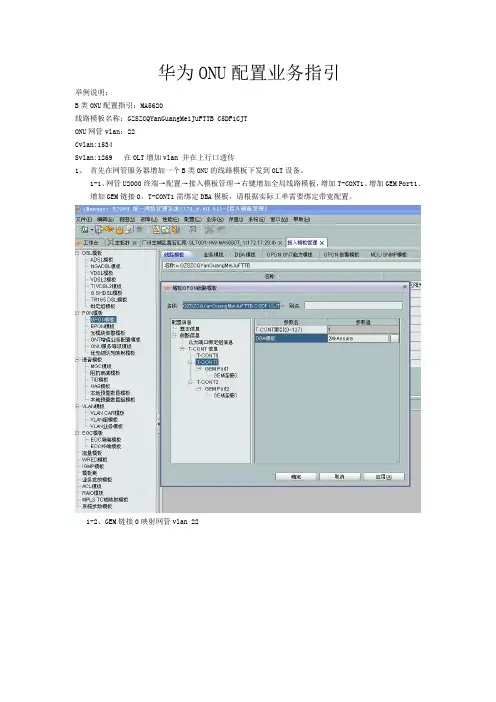

华为ONU配置业务指引
举例说明：
B类ONU配置指引：MA5620
线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJT
ONU网管vlan：22
Cvlan:1534
Svlan:1269 在OLT增加vlan 并在上行口透传
1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。

1-2、GEM链接0映射网管vlan 22
需要绑定带宽配置。

1-4、GEM链接0映射业务Cvlan 1534
2-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认
3-1、首先将自动发现上报上来SN码的ONU确认。

配置）
3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。

OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。

到此完成ONU的注册。

4、配置业务ServicePort。

5、ONU设备的数据。

5-1、添加业务CVLAN。

进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行
口透传的意思)。

5-2、增加业务ServicePort。

进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选
择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan
标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。

A类ONU配置指引：HG850a
线路模板名称：5HaoTingJiPingFTTHL2058N
业务模板名称：5HaoTingJiPingFTTHL2058N
Cvlan:2025 2026
Svlan:1003 1005 在OLT增加vlan 并在上行口透传
1、首先在网管服务器增加一个A类ONU的线路模板下发到OLT设备。

1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0， T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。

1-2、GEM链接0映射网管vlan 2025
要绑定带宽配置。

1-4、GEM链接0映射网管vlan 2026
2-1、网管U2000终端→配置→接入模板管理→业务模板→右键增加全局模板。

弹出对话框出填写CVLAN，请留意红圈处。

在Eth1位置右键选择配置UNI端口属性→在新弹出对话框右键增加
在弹出对话框出填写CVLAN，请留意红圈处（SVLAN和CVLAN都填写CVLAN）。

按照此方法将VLAN2026也添加到eth2端口。

3、下发业务模板到OLT设备。

4、确认ONU设备。

4-1、接上ONU设备，在相应的PON口找到自动发现的ONU设备点击确认。

名称根据实际修改，ONU类型选择ONT，线路模板与业务模板选择上面已建好的模板。

5、增加业务ServicePort。

5-1、将ONU定位到ONU列表，选择ServicePort信息，右键增加→对话框内红圈位置：名称根据实际修改，VLAN ID信息填写SVLAN，接口选择相应的端口、ONTID、GEMPort id，业务类型选择多业务VLAN
模式，用户VLAN填写CVLAN，上下行流量请根据实际业务需要的流量带宽选择。

6-1、UNI端口信息→选中端口1右键→修改
6-2、在缺省Vlan ID位置填写上CVLAN。

到此，A类的数据配置完成。
