05按国标规定画出图框线和标题栏框格
制图国家标准基本要求内容
一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规，否则会带来生产过程和技术交流中的混乱和障碍。
国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。
它们是工程图样绘制与使用的准绳，必须认真学习和遵守。
在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。
（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。
在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。
表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由、外两框组成，如图2所示。
外框用细实线绘制，大小为幅面尺寸，框则用粗实线绘制，图样要在框围绘制。
图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。
标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X 型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。
看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。
作业与练习中采用简化后标题栏，如图3所示。
图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。
CAD制图图纸框及标题栏的标准
CAD制图图纸框及标题栏的标准CAD制图是一种常用的设计工具，它可以用来创建和编辑各种类型的图纸。
而图纸框和标题栏是图纸上的重要组成部分，用于标示和记录图纸的相关信息。
本文将介绍CAD制图图纸框及标题栏的标准规范。
一、图纸框的要求图纸框是CAD制图中的一个重要组成部分，它一般位于图纸的四个边界上，并用来界定图纸的边界范围。
以下是图纸框的标准要求：1. 图纸框应该具有一定的宽度和高度，通常情况下，它的宽度要大于图纸的边界线宽度，以便与图纸的内容有所区分。
2. 图纸框的线条应该是黑色的，线宽一般为0.7mm，以保证图纸的清晰可见。
同时，图纸框的线条应该是连续的，不得有中断或交叉的情况。
3. 图纸框的四个角上应该有明显的圆角处理，以避免锐角刺伤人员。
4. 图纸框的上下边界上应该有明确的刻度线，用来标示图纸的名称、比例尺、日期等信息。
刻度线的长度一般为图纸框的宽度的1/4。
二、标题栏的要求标题栏是CAD制图图纸框内的一部分，用于记录图纸的基本信息。
以下是标题栏的标准要求：1. 标题栏应该位于图纸框的顶部或底部，并占据图纸框的一定宽度，一般情况下，它的宽度约为图纸框的1/3。
2. 标题栏应该包含图纸的名称、绘图者姓名、审核者姓名、图纸的版本号等基本信息。
其中，图纸的名称应该置于标题栏的中心位置，字号要大于其他信息。
3. 标题栏上的文字应该使用宋体字体，字号应根据实际情况选择，一般不小于5mm，以便于清晰可见。
4. 标题栏上的信息应该居中排列，行间距应适当，以保证整体美观、易读。
三、其他注意事项除了上述的图纸框和标题栏的要求外，还有一些其他的注意事项：1. 图纸的比例尺应该在标题栏中明确标明，以便于使用者按照比例进行测量和使用。
2. 图纸框和标题栏中的文字、符号等内容应该具有一定的对比度和清晰度，以保证在打印或复制时不会出现模糊现象。
3. 在CAD制图中，应遵循规范、准确的命名方式，以避免出现混淆或误解的情况。
关于CAD中图层、图框、标题栏的标准化设置
关于CAD中图层、图框、标题栏的标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。
1.字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。
注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。
字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。
图纸内，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。
达到效果如下例（字体在框格内不大不小）2.图层标准化下表是CAD中常用的图层及图层设置，供用户参考：3.图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。
图纸边框格式及尺寸：标题栏的放置位置：标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸；若标题栏的长边与图纸长边垂直时，则构成Y型图纸，在此情况下，看图的方向和看标题栏的方向一致。
标题栏的位置应位于图纸的右下角图1. 应采用的方式为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用；或将Y 型图纸的长边置于水平位置使用标题栏的格式举例及尺寸图3.标题栏（分清栏内粗细线）更改区填写说明：1.上图所示标题栏格式的左上方为更改区，更改区中的内容应由下而上顺序填写，也可根据实际情况顺延；或放在图样中其他地方，但应有表头2.标记：按有关规定或要求填写更改标记3.处数：填写同一标记所表示得更改数量4.分区：必要时，按有关规定(见图)填写5.更改文件号：填写更改所依据的文件号其他区域填写说明：1.上图所示标题栏格式的中间为其他区2.材料标记：对于需要改项目的图样一边应按照相应标准或规定填写所使用的材料。
标题栏标准
标题栏：位于每张图纸右下角的图框，与看图方向一致；注意: 标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分格线用细实线绘制标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》（征求意见稿））（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。
（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×高为4*3.2，其余为小四号仿宋体，宽×高为3*2.4。
（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2.4，其余为五号仿宋体，宽×高为3*2.4。
1.零件图中的标题栏2.国标GB10609.1－1989的规定明细栏示例，每张图纸上都必须画出标题栏，装配图有明细表。
明细表按下图所示绘制和填写15 15零 件 名 称 制图 审核 日期 日期 所 属 单 位 材料 数量 比例 15 25 20 140 8 35 图号装配图零部件序号及明细栏标准标准来自（/view/068eaff7ba0d4a7302763a67.html）一：装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。
1、零、部件的序号（1）一般规定1）装配图中所有零、部件都必须编写序号。
2）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。
3）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。
1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。
2）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。

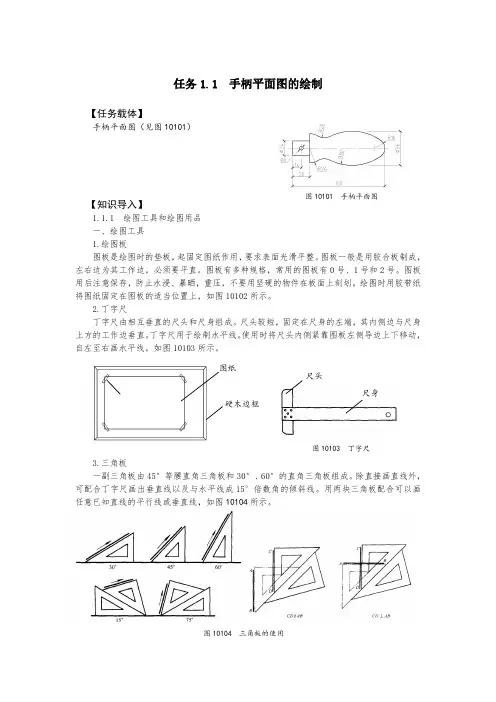

任务1手柄平面图的绘制-电子教材(精)
a）A0～A3 横式幅面 b）A0～A3 立式幅面 c）A4 立式幅面
图 10110 图框格式
图 10111 制图作业用标题栏
图 10112 会签栏
二、图线
图纸上绘制的线条称为图线，它是构成图形的基本元素。图样上需采用不同的线型和线
宽来表达不同的内容，以使图样主次分明。
1.线型的种类及用途
建筑装饰制图中的线型有：实线、虚线、单点长画线、双点长画线、折断线和波浪线等，
1.幅面尺寸
图纸幅面简称图幅，是指图纸的大小，即图纸的长宽尺寸。绘制技术图样时，国标规定
应优先使用所规定的基本幅面，其短边和长边之比是 1∶1.414，其规格如表 10101 所示。
各种图幅的尺寸关系是：沿着上一号幅面的长边对裁，即为次一号幅面的大小，如图
10109 所示。幅面在应用中若面积不够大，则可以选用国家标准所规定的加长幅面。
横平竖直 起落有锋 结构匀称 填满方格
绘制和阅读建筑工程图样交流技术思想指导生产施工
图 10114 长仿宋体示例
横平竖直 横笔基本要平，可稍微向上倾斜一点。竖笔要直，要刚劲有力。 起落有锋 做到起笔和落笔分明，特别是撇的起笔和钩的转角要顿一下笔，形成小三角。 结构匀称 字体各部分所占的比例合适，笔画布局均匀紧凑。 填满方格 上下左右的笔锋尽可能靠近字格，但日、口、月、二简字要略小于字格。 2.数字和字母 数字和字母在图样上的书写分正体和斜体两种，但同一张图纸上必须统一。在汉字中的 阿拉伯数字、罗马数字或拉丁字母，其字高宜比汉字字高小一号，但不应小于 2.5mm。 斜体字的斜度应从字的底线逆时针向上倾斜 75°，其高度与宽度应与相应的正体字相 等。字母、数字的示例见图 10115 所示。
四、比例
比例是图形与实物相应要素的图线10性115尺寸字之母、比数。字比示例例符号以“∶”表示，如 1∶50、1∶100
标题栏规定尺寸
标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。
一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。
（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。
标题栏主要内容如图1-4所示。
国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。
作图时，应尽可能地按机件的实际大小画出以方便看图。
如果机件太大或太小，可采用缩小或放大的比例画图。
国家标准中推荐供优先选用的比例，如表1-2。
必要时也允许采用图1-3中的比例。
同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。
例如：表1-2国家标准中推荐供表1-3允许采用的比例字体示例d/2波d/2 剖视的分界线双d/2虚约d/2 的过渡线细约d/2 线齿轮的分度圆及分度线d表示线双约d/2中断线极限位置的轮廓线、假想投影轮廓线观察用的透明用材料冶金、砂轮等液体混凝土木材 剖面钢凝土剖面砖胶基图1-5尺寸的组成（1）尺寸界线表示所注尺寸的起止范围，用细实线绘制应由图形的轮廓线，轴线或对称中心线引出。
cad考证理论题(答案)
一、绘图系统的基本操作（10分）1.画图纸边界线及图框线按国家标准规定的A4 幅面尺寸，不留装订边，竖放，画出图纸边界线及图框线.绘图比例 1:1。
2.确定单位长度单位取十进制，精度取小数点后3位；角度单位取度分秒制，精度取0d。
3.设定图层设置以下图层层名颜色线形线宽绘制内容01 白色(white) Continuous 0.5 粗实线02 绿色(green) Continuous 0.25 细实线04 黄色(yellow) IS002W100 0.25 细虚线05 红色(red) IS004W100 0.25 细点画线07 品红色(magenta) ISOO5W100 0.25 细双点画线08 绿色(green) Continuous 0.25 尺寸4.画标题栏按题—图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题栏文字及相关内容。
5.存盘以A4为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。
题一图二、选择题，（共50分，每题1分）11卷1、在机械图样中，机件的可见轮廓线用（B）绘制。
A：细实线 B：粗实线 C：点画线2、根据国家标准GB/T4459.7-1998的规定，用通用画法、特征画法和规定画法表示滚动轴承时，各种符号、矩形线框和轮廓线均用（A）绘制。
A：粗实线 B细实线 C：细虚线3、在画图时应尽量采用1:1的比例，需要时也可采用放在或缩小的比例，其中1:2为（C）比例。
A放大 B：实际尺寸 C：缩小4、尺寸标注中的符号：SØ表示（C）A：直径 B：半径 C：球直径5、三视图的投影规律中，主视图与俯视图（A）A：长对正 B：高平齐 C：宽相等12卷1、在机械图样中，机件的对称中心线和轴线用（A）绘制。
A：点画线 B：粗实线 C：双点画线2、标注垂直尺寸时，尺寸数字字头应（A）。
A：朝左 B：朝右 C：朝上3、主视图所在的投影面简称为（B）A：侧面 B：正面 C：水平面4、零件图有长宽高三个方向的尺寸，主视图上只能反映零件的（B）。
国家标准尺寸标注图形绘制方法
单击此处添加副标题
1.1制图国家标准
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
1.1.1 图纸幅面和格式 （GB/T14689-1993）
添加标题
制图国家标准
添加标题
绘制技术图样时，应优先采用表1–1所规定的基本幅面。必要时，也允许选用国家标准中所规定的加长幅面。
添加标题
制图国家标准
图纸幅面规格
制图国家标准
图纸边框格式
装订格式： 装订边尺寸 一律为25
不装订格式： 边框与图框线间距 随图纸幅面变化。 具体值查阅国标
制图国家标准
标题栏
每张图纸上都必须画出标题栏；外框为粗实线，内格为细实线。标题栏的位置应位于图纸的右下角。尺寸不随图纸大小、格式变化。
国标格式
1.3.2 作正多边形
作正多边形通常都是用等分圆周的方法绘制。绘制过程为：确定多边形的中心，以中心到多边形的角点的距离为半径绘圆，等分圆周，连接各等分点即可完成多边形的绘制。对于三边、六边等特殊的角度，应尽量利用三角板量取角度。
作正多边形
1.3.3 斜度与锥度
单击此处添加大标题内容
1. 斜度
斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式标注斜度时，需在1﹕n前加注斜度符号“ ”，且符号方向与斜度方向一致。斜度符号的高度等于字高h。斜度的定义、画法及其标注方法如图所示。
斜度与锥度
2. 锥度
单击此处添加大标题内容
平面图形的画法
平面图形尺寸标注示例
在绘制机械图样时，经常需要用一个已知半径的圆弧来光滑连接（即相切）两个已知线段（直线段或曲线段），称为圆弧连接。此圆弧称为连接弧，两个切点称为连接点。为了保证光滑的连接，必须正确地作出连接弧的圆心和两个连接点，且两个被连接的线段都要正确地画到连接点为止。如图所示。
05项目二绘制图框线及标题栏
05项目二绘制图框线及标题栏绘制图框线及标题栏是在项目二中的一个重要任务，它涉及到绘制图纸的基本要素，为图纸提供清晰的界面和信息展示。
下面是详细的步骤和要求：1. 图框线的绘制：- 在图纸的四周绘制一条粗线，作为图框的边界。
线的粗细一般为0.7mm，颜色可以根据需要选择，常用的是黑色或蓝色。
- 与图框边界平行，绘制一条细线，作为图框内部的边界线。
线的粗细一般为0.35mm，颜色与图框边界线相同。
- 在图框的右下角绘制一个小方框，用于标识图纸的版本号。
方框的大小一般为10mm x 10mm，线的粗细为0.35mm。
2. 标题栏的绘制：- 在图框的上方绘制一个标题栏，用于显示图纸的相关信息。
标题栏的高度一般为15mm。
- 在标题栏的左侧绘制一个公司或项目的标识图案，例如公司的Logo或项目的名称缩写。
标识图案的大小一般为10mm x 10mm。
- 在标识图案的右侧绘制一条细线，作为分隔线。
线的粗细一般为0.35mm。
- 在分隔线的右侧绘制文字，包括图纸的名称、编号、比例、日期等信息。
文字的字号一般为3mm，字体一般为宋体或Arial。
3. 其他要求：- 图框线和标题栏的绘制应该精确，线条应该平直，文字应该清晰可读。
- 图框线和标题栏的位置应该合适，不应该与图纸内容重叠或遮挡重要信息。
- 图框线和标题栏的颜色可以根据需要进行调整，但要保证整体的美观和清晰度。
- 在绘制图框线和标题栏之前，应该先确定图纸的尺寸和比例，并根据实际需要进行调整。
以上是绘制图框线及标题栏的标准格式要求，希望对您有所帮助。
如果还有其他问题，请随时提问。
工程图纸图框标准
比例为 1：1 R20
Ø20
放大比例 50
第一节 制图基本规定
三、字体
在图样上书写字体时，必须做到：
字体工整、笔划清楚、间隔均匀、排列整齐。
字体大小：20、14、10、7、5、3.5、2.5、1.8等字号。 字号的数值大小即为字体的高度，单位是毫米。 1.汉字：图样上的汉字应写成长仿宋体，并应采用国家正式公 布的简化字。 长仿宋字的特点是：
横平竖直、排列匀称、注意起落、填满方格。
例： h 横平竖直排列匀称注意起落填满方格
汉字的高度不应小于3.5mm。
第一节 制图基本规定
பைடு நூலகம்三、字体
2.字母和数字 书写字母和数字时可采用斜体或直体，常用斜体。斜体字字头 向右倾斜，与水平线成75°角。 字母和数字分A型和B型，A型字体用于机器书写；B型字体用 于手工书写。但在同一图样中，只允许选用同一种字型的字体。
动画
由此可见:不同类型的图线，不仅名称和含义不同，而且其画 法和用途也不同。
第一节 制图基本规定
一、图纸幅面和标题栏
1.图纸幅面及图框尺寸
图纸幅面简称图幅或幅面，是指图纸面积规格的大小。绘制 图样时，应优先采用规定的基本幅面和图框尺寸。
图例
在图纸上必须用粗实线画出图框，其格式分为留装订边和不 留装订边两种，但同一产品的图样只能采用其中一种格式。 图例
图 纸 幅 面
841
A1
点画线、双点画线 虚线、点画线 虚线 点画线、双点画线
第一节 制图基本规定
四、图线及其画法
图线名称 线 型
图线宽 度 d d/2
d/2 d/2 d/2 d
主要用途
粗实线 细实线
波浪线 双折线 细虚线 粗虚线
cad标准图框制作标准
cad标准图框制作标准CAD标准图框制作标准。
CAD标准图框是工程设计中非常重要的一部分，它规范了图纸的格式和布局，使得图纸在传达信息和展示设计意图方面更加清晰和规范。
因此，制作一个符合标准的CAD图框显得尤为重要。
下面将介绍CAD标准图框的制作标准，希望能对大家有所帮助。
首先，CAD标准图框的制作需要遵循国家或行业标准，比如GB/T 1.1-2009《建筑工程图样》中对图框的规定。
在制作CAD图框时，应该参考这些标准，确保图框的尺寸、比例、线型等符合规范要求。
其次，CAD标准图框的制作需要考虑到实际使用的便利性。
图框的布局应当合理，包括图框边界、标题栏、图幅标注等元素的设置。
在设计图框时，应该充分考虑到图纸的使用习惯，使得图纸在查看和使用时更加方便快捷。
另外，CAD标准图框的制作还需要注意图框的美观性。
图框应该整洁、简练，线条清晰，字体工整。
合适的线型和字体设置可以提升图框的整体美感，也有利于提升图纸的专业性和可读性。
最后，CAD标准图框的制作需要考虑到图框的可扩展性和通用性。
在设计图框时，应该留有一定的余白和空间，以便后续的修改和补充。
同时，还应该考虑到图框的通用性，使得图框可以适用于不同的设计需求和不同的行业标准。
综上所述，CAD标准图框的制作标准包括遵循规范、考虑便利性、注重美观性和考虑通用性等方面。
只有在这些方面都得到充分考虑和满足的情况下，制作出的CAD图框才能真正符合标准，达到预期的效果。
希望以上内容能够对CAD标准图框的制作有所帮助，也希望大家在实际工作中能够严格按照标准要求进行制作，提升工程设计的质量和效率。
国家标准有关制图方面的基本规定
当尺寸线位于各种倾斜位置时的数字注写方法如下图。
？所在的30°区域内的尺寸容易引起误会, 因此尽量不要直接注在该区域，如确要标注 可采用引出标注的形式。 3.尺寸注法 1）角度的尺寸标注 标注角度尺寸的尺寸线为一圆弧； 角度的尺寸数字应水平书写。 2）圆的尺寸标注形式 应在尺寸数字前加注直径符号φ， 各种标注形式如图所示。
横平竖直 起落有锋 结构匀称 填满方格
字母和数字
图样中的字母和数字可写成斜体或直体，字母和数字分A 型和B型，B型的笔画比A型宽。 斜体字字头向右倾斜，与水平基准线成75°。 用作指数、分数、极限偏差、注脚的数字及字母的字号一 般应采用小一号字体。 A型大写斜体 ABCDEFGHIJKLMNOPQRSTUVWXYZ
一 、图纸幅面和格式（GB/T14689-1993）
1.图纸幅面
图纸幅面即是图纸的大小，国家标准规定了A0～A4五 种不同的图纸幅面。必要时还可按一定规则加长。 表1-1列出了基本幅面的尺寸。
表1-1 基本幅面尺寸
幅面代号 尺寸B×L 边 框 a b e 20 10 10 A0 841×1189 A1 594×841 A2 420×594 25 5 A3 297×420 A4 210×297
§1-1
国家标准有关制图方面的基本规定
为了规范各项技术工作，便于管理和交流，国家质量监督检疫总局 发布了《技术制图》和《机械制图》等一系列国家标准。对图样的内容、 格式、表达方法等都作了统一规定。作为工程技术人员必须严格遵守这 些规定，树立标准化的概念。
基本常识： 国家标准代号中各字母、数字表示的意义 例如国家标准：图纸幅面和格式（GB/T14689—1993） 标准中 GB —为国(Guo)标(Biao)二字汉语拼音第一个 字母，意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。 1993 —为该标准颁布的年份。
CAD中标准图框和图纸规范的设置教程
CAD中标准图框和图纸规范的设置教程在进行CAD设计时，为了保证设计的准确性和统一性，设置标准图框和图纸规范是非常重要的。
本文将介绍如何在CAD中设置标准图框和图纸规范。
首先，在CAD软件中打开新建文件，选择适合的模板。
通常可以选择A3或A4纸大小，这是根据实际需求来定的。
接下来，我们需要设置标准图框。
标准图框一般是由边界线、标题栏、工程名称、图号等组成的。
在CAD中，可以使用线段、多段线等工具来绘制这些图框的各个元素。
具体的操作步骤如下：1. 首先，选择绘图界面的“绘图工具”或“线段工具”。
2. 点选绘图区域的左下角和右上角，绘制边界线。
可以使用“矩形”命令或直接绘制线段来实现。
3. 在边界线的上方，绘制标题栏。
可以使用线段或多段线绘制，确保字体大小、字距等规范统一。
4. 在标题栏下方，绘制工程名称和图号。
同样，可以使用线段或多段线绘制，并使用合适的字体进行填写。
5. 根据需要，还可以绘制其他需要的元素，如公司名称、日期、比例尺等。
完成标准图框的绘制后，我们需要进行图纸规范的设置。
图纸规范包括单位、单位精度、字体、图层等设置。
具体的操作步骤如下：1. 点击CAD软件界面上方的“格式”选项卡，打开“图纸设置”窗口。
2. 在“图纸设置”窗口中，选择适当的单位，如公制或英制。
同时，根据设计要求，设置相应的单位精度。
3. 在“文本样式”选项卡中，可以设置标题、工程名称、图号等元素的字体样式和大小。
4. 在“图层”选项卡中，可以设置不同层的颜色、线型等属性。
根据需要，还可以建立特定的图层，以便在设计中进行不同元素的管理。
5. 在“打印设置”选项卡中，可以选择打印机、纸张大小等打印参数。
6. 执行“保存”命令，将图纸规范的设置保存为默认配置。
通过以上步骤，我们成功设置了标准图框和图纸规范。
在进行设计时，可以直接使用这些配置，提高设计效率，确保设计的准确性和一致性。
需要注意的是，在进行CAD设计时，还应遵守相应的行业规范和标准，确保设计符合行业要求。
图框国家标准
图框国家标准cad制图标准，图框的问题图框有国家标准！.幅面图纸的幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。
从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。
表中代号的意义见图3.1.19所示。
同一项工程的图纸，不宜多于两种幅面。
以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。
一般A0～A3图纸宜用横式。
图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。
图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。
涉外工程的图标应在内容下方附加译文，设计单位名称应加“中华人民共和国”字样。
2.图线画在图纸上的线条统称图线。
图线有粗、中、细之分。
各类线型、宽度、用途如表3.1.2所示。
每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。
b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。
决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。
每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。
图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。
机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面表1图纸幅面及图框格式尺寸幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
平面图形的画法
平面图形的画法
（2）中间线段 中间线段是指有定形尺寸，但缺少一个定位尺寸的线段。
画中间线段时，应根据其与相邻已知线段的几何关系，通过几 何作图确定所缺的定位尺寸画出，如图1-42中的R50圆弧。
（3）连接线段 连接线段是指只有定形尺寸而没有定位尺寸的线段。画连
接线段时，应根据其与相邻两线段的几何关系，通过几何作图 方法画出，如图1-42中的R30圆弧。
平面图形的画法
（a）画基准线、定位线
（b）画已知线段
（c）画中间线段
（d）画连接线段
图1-43 平面图形的作图步骤
平面图形的画法
（3）铅笔描深图线
① 线型加深按细点画线、细实线、细虚线，然后到粗实线 的顺序进行，同类图线应保持粗细、深浅一致。
② 在描深同一种线型时，应先曲线后直线，以保证连接光 滑。
机械制图
平面图形的 画法
平面图形的画法
平面图形一般是由一个或多个封闭图形组成的，而每 一个封闭图形又是由若干线段（这里指直线或圆弧）组 成的。
因此，画平面图形之前，必须先对图形的尺寸进行 分析，确定线段的性质，明确作图顺序，这样才能正确 、快速地画出图形和标注尺寸。
平面图形的画法
1．平面图形的尺寸分析
图1-42 平面图形的尺寸分析和线段性质分析
平面图形的画法
（3）尺寸基准
标注定位尺寸时，还应考虑尺寸基准。尺寸基准是指尺 寸标注的起点，即定位尺寸标注的起始位置。平面图形一般 应有水平和垂直两个坐标方向的尺寸基准，通常选择圆和圆 弧的中心线、对称中心线、图形的底线及边线等作为尺寸基 准。例如，图1-42中的底线和右边边线分别是定位尺寸50和 70的基准。
平面图形的画法
建筑识图项目二绘制图框线和标题栏
项目二绘制图框线和标题栏知识结构本项目知识结构如图2-1所示。
图2-1 项目二知识结构图知识要点1．《房屋建筑制图统一标准》（GB/T50001－2001）的主要内容包括：总则、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注。
2、图纸的幅面规格图纸幅面与图框尺寸（单位mm）3.标题栏和会签栏标题栏（简称图标）位于每张图纸的右下角。
标题栏外框线用中粗实线绘制，分格线用细实线绘制。
会签栏包含实名列与签名列，是各工种负责人审验后签字的表格。
一般放在装订边内。
4.绘制A4图纸的幅面线、图框线和标题栏。
5.绘制A3图纸的幅面线、图框线和标题栏。
*6.一套完整的建筑工程图按图纸目录、设计总说明、建施图、结施图、设施图的顺序编排。
一般是全局性的图纸在前，表明局部的图纸在后；先施工的图纸在前，后施工的图纸在后；重要图纸在前，次要图纸在后。
注：加*符号内容为拓展内容，历年浙江省高职考试有相关考题。
例题解析例1：（浙江省2004年高职考试题）国标规定图纸分_________和_______两种幅式。
解析：此题考查图纸幅面类型。
图纸幅面分横式图幅和立式图幅两种类型。
前者以长边作为水平边，后者以短边作为水平边。
答案：横式、立式例2：（浙江省2005年高职考试题）A2图纸幅面的大小是A4图纸幅面的_________。
解析：此题考查图纸幅面的规格尺寸。
A3是A4图纸幅面的2倍；A2是A3图纸的2倍，可得A2是A4图纸幅面的4倍。
答案：4倍例3：（浙江省2010年高职考试题） A3图纸幅面尺寸大小是_____（mm×mm）。
（）A. 297×420B. 594×841C. 210×297D. 594×420解析：此题考查图纸幅面尺寸大小。
可以通过A3图纸幅面两次对半折叠成A4后用直尺丈量长和宽的尺寸后，还原成A3后的尺寸大小。
05项目二 绘制图框线和标题栏
项目二绘制图框线和标题栏项目描述图样是工程交流的技术语言，交流的前提必须有统一的标准。
其中，每张图样均应绘制图框线和标题栏，通过本项目的学习让我们熟练掌握各种幅面图纸的图框线和标题栏绘制。
熟悉并掌握标准是每个工程技术人员必备的专业技能基础。
学习目标●识记各种图纸的幅面和图框尺寸●熟悉《房屋建筑制图统一标准》的主要内容●掌握幅面线和图框线的线型要求任务一绘制A4图纸的幅面线、图框线、标题栏和会签栏任务要求1.绘制并识记A4图纸（立式）的幅面与图框尺寸2.了解建筑制图标准的主要内容一．知识准备1．《房屋建筑制图统一标准》的主要内容建筑工程图是表达建筑工程设计意图的重要手段，也是建筑施工的重要依据，是相关人员进行设计交流的“技术语言”。
为使工程技术人员或建筑技术工人都能看懂建筑工程图，或用图纸来交流表达技术思想，就必须对建筑工程图的内容、画法、格式等有一个统一的规定。
我国现行的建筑制图国家标准有6个，分别是：《房屋建筑制图统一标准》（GB/T50001－2001）、《总图制图标准》（GB/T50103－2001）、《建筑制图标准》（GB/T50104－2001）、《建筑结构制图标准》（GB/T50105－2001）、《给水排水制图标准》（GB/T50106－2001）、《采暖通风与空气调节制图标准》（GB/T50114－2001）。
《房屋建筑制图统一标准》（GB/T50001－2001）是房屋建筑制图的基本规定，主要有以下10个方面的内容：（1）总则（2）图纸幅面规格与图纸编排顺序（3）图线（4）字体（5）比例（6）符号（7）定位轴线（8）常用建筑材料图例（9）图样画法（10）尺寸标注本项目主要学习《房屋建筑制图统一标准》（GB/T50001－2001）中图幅、图框、标题栏和会签栏的有关规定。
2、图纸的幅面规格图纸幅面也就是图纸的大小。
图纸幅面有A0、A1、A2、A3、A4五种规格，各号图纸幅面尺寸和图框形式、图框尺寸都有明确规定，具体规定见表2-1、图2-1所示。
CAD一级考试第一题详解
第一题详解试卷中第一题内容如下：打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。
图层名称颜色（颜色号）线型01绿 (3) 实线Continuous (粗实线用)02白 (7) 实线Continuous（细实线、尺寸标注及文字用）04黄 (2) 虚线ACAD_ISO02W10005红 (1) 点画线ACAD_ISO04W10007粉红 (6) 双点画线ACAD_ISO05W1002. 按1∶1比例设置A3图幅（横装）一张，留装订边，画出图框线（纸边界线已画出）；3. 按国家标准规定设置有关的文字样式，然后画出并填写如图1-1所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。
1.1 分析本题为“基本设置”题，重点考查考生掌握制图标准中的图纸规格和绘图软件的基本设置方面的能力。
要求考生根据制图标准，应用绘图软件进行绘图的基本设置，包括图幅设置、图层、线型、颜色设置；应用绘图与编辑命令绘制图框（应掌握不同的图纸幅面中图框与图纸边框的尺寸）、标题栏；设置字样、注写文字等。
考生在考试中应严格按照题目的要求进行设置并绘图。
