继电保护原理-学习指南
电力系统继电保护原理基础知识讲解
电流保护的接线及特点
. . 电流保护的接线方式：指保护中电流继电器与电流互
感器二次线圈之间的联系方式。 . 三相星形接线方式的保护对各种故障都能动作。两相
星形接线的保护能反应各种相间短路，但B相发生单 相短路时，保护装置不会动作。
电流保护的接线及特点
. (1)三相星形接线需要三个电流互感器、三个电流继 电器和四根二次电缆，相对复杂和不经济。广泛应用于 发电机、变压器等大型贵重设备的保护中，以为它能提 高保护的可靠性和灵敏性。也可用在中性点直接接地电 网中，作为相间短路的保护，同时也可保护单相接地。 . (2)两相星形接线方式较为经济简单，能反应各种类 型的相间短路。主要应用在35千伏及以下电压等级的中 性点直接接地电网和非直接接地电网中，广泛地采用它 作为相间短路的保护。
. 对于相间短路，故障环路为相—相故障环路，取测量 电压为保护安装处两故障相的电压差，测量电流为两 故障相的电流差，称为相间距离保护接线方式。
28
距离保护的组成
•
• 1. 启动部分：当被保护线路发生故障时，瞬间启动保 护装置，以判断线路是否发生了故障。
• 2. 测量部分：测量元件用来测量保护安装处至故障点 之间的距离，并判别短路故障的方向。
保护能保护线路全长，但却不能作为下一相邻线路的 后备保护，因此，必须采用定时限过电流保护作为本 条线路和下一段相邻线路的后备保护。 由电流速断保护，限时电流速断保护及定时限过电流 保护相配合构成的一整套保护。
12
无时 限电 流速 断
保
限时 护 电流 方 速断
式
过电 流保 护
I ' =K I dz K d.Bmax
不同的电力系统结构不同，电力元件在系统中位置不 同，误动和拒动危害程度不同，因而不同情况下，侧重点 有所不同。
继电保护原理学习指南
继电保护原理-学习指南一、名词解释1、测量继电器：2、事故:3、继电特性：4、动作阻抗:5、最小运行方式:二、填空题1、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
2、继电器具有特定延时动作的称为延时动作，没有特定延时动作的称为_______ ___。
3、DL代表_______________ _______继电器。
4、限时电流速断保护的保护范围要求达到____________________。
5、阻抗继电器的0°接线是指_________________，加入继电器的_____________。
6、继电保护装置一般是由、和组成的。
7、三段式电流保护中，主保护由段构成，其中灵敏性最高的是段。
8、感应式功率方向继电器的最大灵敏角φsen=-α，α为继电器的。
9、中性点直接接地系统，当发生单相金属性接地时，故障点的零序电压，的零序电压为零。
10、助增电流的存在，使距离保护的测量阻抗，保护范围，可能造成保护的。
11、高频通道的构成包括：、、、高频收发信机、高频电缆、输电线路。
12、平行线路的横联差动保护起动元件的作用是。
13、变压器复合电压起动的过电流保护，负序电压主要反应短路故障，低电压反应短路故障。
14、发电机低电压启动的过电流保护，电流元件应采用接线，电压元件采用接线。
15、元件固定连接的双母线电流保护主要的缺点是：、三、选择题1、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的的体现。
(A>快速性；<B）选择性；<C）可靠性；<D）灵敏性。
2、低电压继电器是反映电压______。
<A）上升而动作； <B）低于整定值而动作；<C）为额定值而动作； <D）视情况而异的上升或降低而动作。
3、过电流方向保护是在过电流保护的基础上，加装一个而组成的装置。
(A>负荷电压元件； <B）复合电流继电器；<C）方向元件； <D）复合电压元件。
继电保护及原理归纳
继电保护及原理归纳继电保护是电力系统中非常重要的一项技术措施，它能够对电力系统中的故障进行快速、准确的检测和保护。
本文将对继电保护的基本原理以及常见的继电保护设备进行归纳和总结。
一、继电保护的基本原理继电保护是通过监测电力系统中的电流、电压、频率等参数来判断系统是否存在故障，并采取适当的措施消除或减小故障对系统的影响。
继电保护的基本原理可以归纳为以下几点：1. 故障检测：继电保护通过监测电力系统中的参数变化，如电流的突变、电压的异常等来判断系统是否存在故障。
2. 故障定位：一旦继电保护检测到故障，它会通过测量电流、电压等参数的变化来确定故障的位置，以便采取相应的补救措施。
3. 故障切除：当系统发生故障时，继电保护会及时切断故障点与电力系统其他部分的连接，以防止故障扩大，并保护系统的稳定运行。
4. 信息传递：继电保护可以通过传递故障信息给操作人员，使其能够及时了解系统发生的故障情况，以便采取相应的补救措施。
二、常见的继电保护设备1. 过流保护装置：过流保护装置主要用于对电力系统中的过电流故障进行检测和保护。
它通过监测电流的大小和变化来判断系统是否存在过电流故障，并及时采取保护措施。
2. 跳闸保护装置：跳闸保护装置是一种常见的继电保护装置，它可以在系统发生故障时迅速切断电路，以防止故障进一步扩大。
跳闸保护装置能够根据系统的工作状态和故障类型自动进行判别，保证系统的安全运行。
3. 差动保护装置：差动保护装置主要用于对电力系统中的差动故障进行保护。
它通过比较电流的大小和方向来判断系统是否存在差动故障，并及时切除故障点，保护系统的正常运行。
4. 低压保护装置：低压保护装置主要用于对电力系统中的低电压故障进行保护。
它可以监测系统电压的变化，一旦系统电压低于设定值，就会及时采取相应的措施，以保证系统的正常运行。
5. 过频保护装置：过频保护装置用于对电力系统中的过频故障进行保护。
它可以检测电力系统中频率的变化，一旦频率超过设定值，就会自动切断电路，以避免故障的进一步发展。
电力系统继电保护基本原理
电力系统继电保护基本原理电力系统继电保护是电力系统中重要的安全保护措施，其基本原理是通过检测电力系统中的异常故障状态，并采取控制措施来迅速、准确地切除故障点，保护电力系统的安全运行。
下面将从基本概念、分类、原理以及应用等方面进行详细介绍。
一、基本概念继电保护是电力系统中用来对故障进行保护的设备。
它可以检测系统中的故障，并通过切除故障点、发送报警信号等手段来保护电力系统的安全运行。
二、分类根据继电保护的功能和应用，可以将其分为主保护、备用保护以及辅助保护。
1. 主保护：主保护是对电力系统中的主要设备（如变压器、发电机、电动机等）进行保护的措施。
主保护对应用最为严格的要求，需要快速、准确地切除故障点，并能适应系统的各种工作条件。
2. 备用保护：备用保护是为了当主保护出现故障或失效时，起到替代保护作用的设备。
备用保护的要求相对较低，主要是为了保证在主保护失效时仍能有效地保护电力系统。
3. 辅助保护：辅助保护是对系统中的辅助设备和线路进行保护的措施。
辅助保护的主要作用是检测系统中的异常情况，并发出相应的信号进行报警，以减少故障对系统的影响。
三、原理继电保护的工作原理是基于电气量的变化检测和测量。
通过对电流、电压、频率、功率因数等电气量的测量，判断系统中是否存在故障，并能够快速、准确地切除故障点。
1. 故障检测：继电保护能够检测到电力系统中的各种故障类型（包括短路、过载、接地故障等）。
通过对电流、电压等电气量进行检测和测量，在故障发生时能够及时判断故障类型和位置。
2. 故障切除：当继电保护检测到故障时，会通过控制开关进行故障点的切除。
切除故障的方式包括断开故障电路、切除故障设备、切换备用设备等。
3. 报警通知：继电保护还能够通过发送报警信号或故障信息来通知操作人员。
操作人员在接收到报警信息后，可以及时采取相应的措施来处理故障。
四、应用继电保护广泛应用于电力系统中的各个环节，包括输电线路、变电站、发电机等。

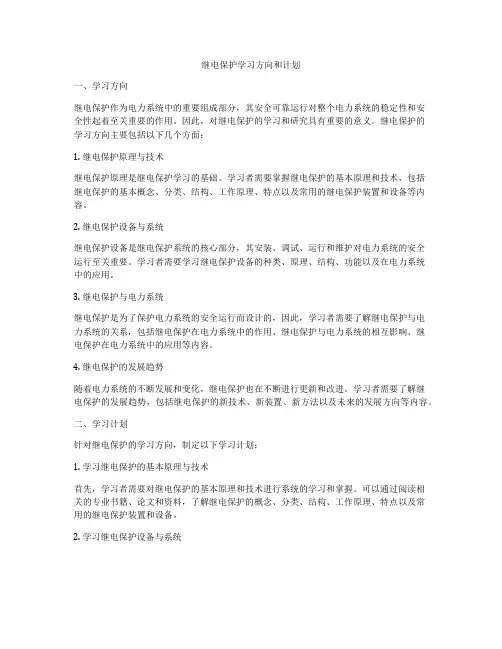

继电保护学习方向和计划
继电保护学习方向和计划一、学习方向继电保护作为电力系统中的重要组成部分，其安全可靠运行对整个电力系统的稳定性和安全性起着至关重要的作用。
因此，对继电保护的学习和研究具有重要的意义。
继电保护的学习方向主要包括以下几个方面：1. 继电保护原理与技术继电保护原理是继电保护学习的基础。
学习者需要掌握继电保护的基本原理和技术，包括继电保护的基本概念、分类、结构、工作原理、特点以及常用的继电保护装置和设备等内容。
2. 继电保护设备与系统继电保护设备是继电保护系统的核心部分，其安装、调试、运行和维护对电力系统的安全运行至关重要。
学习者需要学习继电保护设备的种类、原理、结构、功能以及在电力系统中的应用。
3. 继电保护与电力系统继电保护是为了保护电力系统的安全运行而设计的，因此，学习者需要了解继电保护与电力系统的关系，包括继电保护在电力系统中的作用、继电保护与电力系统的相互影响、继电保护在电力系统中的应用等内容。
4. 继电保护的发展趋势随着电力系统的不断发展和变化，继电保护也在不断进行更新和改进。
学习者需要了解继电保护的发展趋势，包括继电保护的新技术、新装置、新方法以及未来的发展方向等内容。
二、学习计划针对继电保护的学习方向，制定以下学习计划：1. 学习继电保护的基本原理与技术首先，学习者需要对继电保护的基本原理和技术进行系统的学习和掌握。
可以通过阅读相关的专业书籍、论文和资料，了解继电保护的概念、分类、结构、工作原理、特点以及常用的继电保护装置和设备。
2. 学习继电保护设备与系统其次，学习者需要深入学习继电保护设备的种类、原理、结构、功能以及在电力系统中的应用。
可以通过参加相关的培训课程、实地参观电力系统运行现场，掌握继电保护设备的安装、调试、运行和维护技术。
3. 学习继电保护与电力系统除此之外，学习者还需要了解继电保护与电力系统的关系，包括继电保护在电力系统中的作用、继电保护与电力系统的相互影响、继电保护在电力系统中的应用等内容。

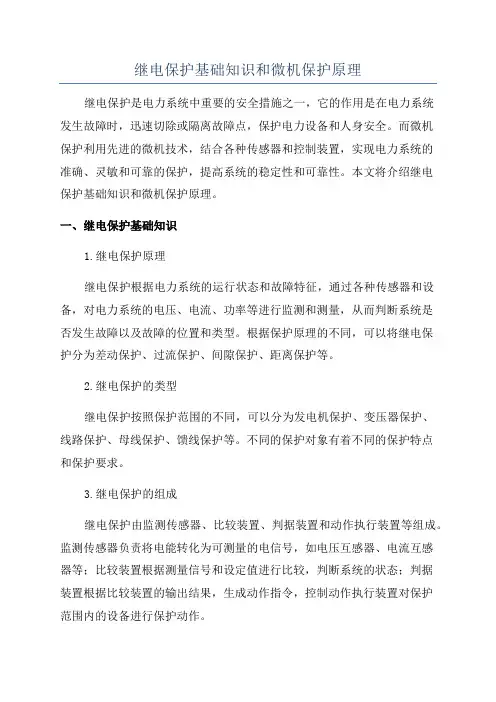

继电保护基础知识和微机保护原理
继电保护基础知识和微机保护原理继电保护是电力系统中重要的安全措施之一，它的作用是在电力系统发生故障时，迅速切除或隔离故障点，保护电力设备和人身安全。
而微机保护利用先进的微机技术，结合各种传感器和控制装置，实现电力系统的准确、灵敏和可靠的保护，提高系统的稳定性和可靠性。
本文将介绍继电保护基础知识和微机保护原理。
一、继电保护基础知识1.继电保护原理继电保护根据电力系统的运行状态和故障特征，通过各种传感器和设备，对电力系统的电压、电流、功率等进行监测和测量，从而判断系统是否发生故障以及故障的位置和类型。
根据保护原理的不同，可以将继电保护分为差动保护、过流保护、间隙保护、距离保护等。
2.继电保护的类型继电保护按照保护范围的不同，可以分为发电机保护、变压器保护、线路保护、母线保护、馈线保护等。
不同的保护对象有着不同的保护特点和保护要求。
3.继电保护的组成继电保护由监测传感器、比较装置、判据装置和动作执行装置等组成。
监测传感器负责将电能转化为可测量的电信号，如电压互感器、电流互感器等；比较装置根据测量信号和设定值进行比较，判断系统的状态；判据装置根据比较装置的输出结果，生成动作指令，控制动作执行装置对保护范围内的设备进行保护动作。
1.微机保护系统结构微机保护系统由数据采集模块、微机主控装置、数据处理模块、监测和操作界面等组成。
数据采集模块负责采集保护对象的电压、电流等信号，并将其转化为数字信号；微机主控装置进行数据的处理和分析，并根据设定条件生成保护动作指令；数据处理模块进行数据的存储和管理，提供故障记录和统计报表等。
2.微机保护的特点微机保护具有以下特点：（1）准确性高：微机保护采用先进的数字信号处理技术，可以实时监测和测量电力系统的各种参数，提高保护的准确性和可靠性。
（2）速度快：微机保护系统的处理速度很快，可以在几十毫秒内完成对电力系统的故障判断和动作指令的生成。
（3）功能强大：微机保护具有丰富的功能，可以实现过流保护、差动保护、距离保护、频率保护等多种保护方式。
电力系统继电保护原理 学习指南
学习指南电力系统继电保护是“电气工程及其自动化”专业的专业必修课。
是理论与实践并重的一门课程，主要研究电力系统继电保护的构成原理、运行特性及其分析方法。
学习本课程的对象：本课程适用于普通高等院校“电气工程及其自动化”本科专业的学生，也可作为相关专业研究生的教学参考，还可以供继电保护工程技术人员更新知识和提高能力使用。
学习本课程的目的：本课程的目的和任务是使学生掌握电力系统继电保护的基本理论、继电保护装置的构成原理和实验分析方法，为学生毕业后从事电气工程及其自动化专业领域的工程设计、运行维护和科学研究工作打下理论及实践基础。
学习本课程的基本要求：1、掌握输电线路的电流保护、距离保护、纵联保护的基本原理；2、掌握电流保护、距离保护的整定计算原则及其运行分析方法；3、了解自动重合闸装置的基本工作原理；4、掌握发电机、变压器保护的基本配置及主要保护的基本原理；5、掌握母线保护的基本原理；6、熟悉功率方向继电器、阻抗继电器的实验方法；学习本课程的方法：1）掌握先修知识。
学习者在进入本课程学习之前，应完成下列课程的学习：“电路”、“电机学”、“电力系统暂态分析”、“电力系统稳态分析”等课程；2）重视理论联系实际，训练并逐渐提高运用所学理论和知识分析和解决实际问题的能力。
电力系统继电保护是实践性很强的课程，通过实验来验证所学的理论，来巩固概念，开拓思路，提高分析问题、解决问题的能力。
重视每次实验课，课前应认真学习教师提供的实验指导书，明白每一次实验的目的、实验的内容，设计合理的实验步骤，在实验过程中，要善于思考，善于总结，实验完成后要认真写实验报告。
3) 通读与精读相结合。
首先根据提示和基本要求，对课程内容通读泛览，了解基本内容和解决问题的思路和方法，明确重点和难点。
然后结合“学习资源”中的“课程重点和难点”给予的重点、难点指导，精读重点与难点的相关内容，达到理解掌握。
4）多做习题。
本课程是一门实践性很强的课程，必须通过大量的练习，才能达到基本要求。
继电保护基本原理及应用
差动/瓦斯保护范围
差动保护：主变各侧差动CT范围内各种短 路故障；
（比率差动保护主要防止区外短路时误动作；差动速断保 护主要防止大短路电流作用下带谐波制动的差动保护拒 动。）
瓦斯保护：主变油箱内部各种短路或其他 故障；
两者各有所长，相互补充。
继电保护基本原理及应用
主保护压板投退
(9)变压器温度及油箱压力升高和冷却系统故障。
继电保护基本原理及应用
主变保护配置
1、主保护 差动保护：比率差动、差动速断 (躲励磁涌流方法：二次谐波制动、间断角闭锁、波
形对称识别技术) 非电量保护：本体轻重瓦斯、有载重瓦斯、压力
释放、冷控失电、油温高、油位高低等 2、后备保护
高后备： 中后备 低后备
以JBK保护为例： 差动/非电量保护，动作于全切主变各侧开关，
并闭锁高压侧内桥备自投/进线重合闸； 高后备：CK1 跳高压侧进线， 闭锁内桥BZT/进
线重合闸； CK2 跳中压侧； CK3 跳低压侧； CK4 跳内桥开关； 低后备：CK1跳高压侧进线，闭锁内桥BZT /进 线重合闸； CK2 跳中压侧； CK3 跳低压侧并闭锁10kV分段BZT； CK4 跳10kV分段开关。
CK2
CK3
CK4
继电保护基本原理及应用
主变后备保护应注意的问题
零序过压保护在何种情况下动作？
110kV以上系统退化为不接地系统，发生单相接地故 障时。
110kV以上系统发生接地故障，且故障点距系统中直 接接地的主变中性点距离很远时。
定值清单 运行中压板的投退问题
继电保护基本原理及应用
主变后备保护配合：
继电保护基本原理及应用
涌流 励磁涌流特点
第六章_继电保护原理(最通俗易懂实用)
需要根据电力系统和负荷的具体情况，对这两方面 （不拒动、不误动）的性能要求适当地予以协调。 在系统有充足的旋转备用容量、各元件之间联系十 分紧密的情况下，应着重强调不拒动的可靠性；反之， 则应强调不误动的可靠性。 对于传送大功率的输电线路保护，一般宜于强调不 误动；而对于其它线路保护，则往往强调不拒动。 对于大型发电机组的继电保护，无论拒动或误动跳 闸，都会引起巨大的经济损失，可信赖性和安全性同样 重要，因此可采用三中取二的双重化方案或双倍的二中 取一双重化方案。
“四性”之间的关系：矛盾、统 一 需要根据电力系统和负荷的具体情况，对这4个方面的要
求适当地予以协调。 经济性考虑：
选择并配置继电保护装置时，应考虑经济条件，按被 保护元件在电力系统中的地位和作用来确定保护方式。
对于重要的系统元件，如果选用简单价廉的保护装置， 由于技术性能不佳，出现拒动或误动所带来的损失是惊人 的。而对较为次要的数量很多的电气元件，则不应装设过
正常运行： 电流：为负荷电流，两侧电流大小相等，方向相反（即相位相差 180）。 内部d1短路： 电流：线路BC两侧电流大小一般不等，方向相同（即相位相同）； 差动保护原理
基本原理的总结
电流 I ： 故障时增大 - 过电流保护 正常状态时 两侧电流相位相同 内部故障时 两侧电流相位相反 电压U ：故障时降低 －低电压保护 阻抗Z ：Z模值减小 －阻抗（距离）保护 －差动保护
电 力 系 统
继电保护原理
一、电力系统继电保护的作用
1. 电力系统的三种状态：故障、不正常运行、正常状态 （1）故障状态：发生短路故障，各种型式的相间、单相短路 故障。 .故障产生的后果： ①通过故障点的很大的短路电流使故障元件进一步损坏； ②短路电流流过相邻非故障元件，可能损坏或缩短其使用寿命； ③故障附近地区电压大大降低，破坏用户工作的稳定性或影响 工厂产品的质量； ④破坏电力系统并列运行的稳定性，引起系统振荡，甚至使整 个系统瓦解。
继电保护基本原理及应用
编辑ppt
1
继电保护培训大纲
1、继电保护的基本原理及应用 ➢ 10kV馈线保护 ➢ 10kV电容器保护 ➢ 主变保护 ➢ 备自投及与主变保护的配合接口 ➢ 110kV/220kV线路保护 ➢ 母差及失灵保护 2、电压异常的判断处理 3、软硬压板的对应关系 4、旁代主变的保护调整
9876543210
出口 Iojx2 Iojx1 U02 U01 L03 L02 L01 GL3 GL2 GL1
CK1 0 0 0 1 0 1 0 0 0 1
CK2
CK3
CK4
编辑ppt
23
主变高后备
3（4）段式复压(方向)闭锁过流保护 直接接地(方向)零序过流 不接地保护：间隙零序过流、零序过压保
(9)变压器温度及油箱压力升高和冷却系统故障。
编辑ppt
12
主变保护配置
1、主保护 差动保护：比率差动、差动速断
(躲励磁涌流方法：二次谐波制动、间断角闭锁、波 形对称识别技术)
非电量保护：本体轻重瓦斯、有载重瓦斯、压力 释放、冷控失电、油温高、油位高低等
2、后备保护 高后备：
中后备
低后备
编辑ppt
切除故障）
过压保护（作用：防止系统电压过高造成电容器击穿或损坏） 欠压保护（作用：） 不平衡电流/不平衡电压保护（作用：） 非电量保护（作用：）
编辑ppt
10
3、关于电容器保护应注意的问题
欠压保护时间整定原则 电容器为什么没有过负荷保护和重合闸？ 不平衡电流/电压保护应用场合？ 不平衡电流/电压保护动作后为什么不能再对电容器送电？ 为什么10kV单相接地时电容器不平衡电压保护不动作？
编辑ppt
6
低周减载的原理
电力系统继电保护原理培训教材
电力系统继电保护原理培训教材1. 简介电力系统继电保护是电力系统中保障设备平安运行和电能供给的重要组成局部。
本教材旨在为电力系统继电保护原理的学习提供指导和帮助，涵盖了根本原理、主要设备以及常见故障处理等内容。
2. 根本原理2.1 电力系统继电保护的定义电力系统继电保护是指在电路故障发生时，通过电力保护装置对故障点进行保护和解除，以保证电力系统设备的平安和电能的正常供给。
2.2 继电保护的分类根据保护功能的不同，继电保护可分为过流保护、差动保护、接地保护、跳闸保护等。
2.3 继电保护装置的组成继电保护装置主要由电流互感器、电压互感器、测量元件、比拟元件、判别元件和输出元件等局部组成。
3. 主要设备3.1 电流互感器电流互感器是一种用于测量电路中电流的装置，常见的有电流互感器、闭口电流互感器和分合闸电流互感器等。
3.2 电压互感器电压互感器用于测量电路中的电压值，常见的有单相电压互感器和三相电压互感器。
3.3 测量元件测量元件是继电保护装置中用于测量电路参数的元件，包括电流测量元件和电压测量元件。
3.4 比拟元件比拟元件用于对测量值与设定值进行比拟，当测量值超过设定值时，产生警告或触发保护动作。
3.5 判别元件判别元件用于对故障的类型进行识别和判断，以便采取相应的保护动作。
3.6 输出元件输出元件用于实现保护动作，常见的包括继电器、触发器等。
4. 常见故障处理4.1 过流保护的处理过流保护是电力系统中最常见的保护方式，对于过流保护的实际应用，需要根据具体情况进行参数设置和故障处理。
4.2 差动保护的处理差动保护主要用于对电力系统中的发电机、变压器等设备进行保护。
在实际应用中，需要注意差动保护的选择和参数设置。
4.3 接地保护的处理接地保护是对电力系统中接地故障进行保护的重要手段，常见的接地故障有接地短路和接地过电流等。
4.4 跳闸保护的处理跳闸保护是电力系统中发生故障时进行的紧急措施，跳闸保护设备主要包括断路器和隔离开关等。
继电保护原理
继电保护原理-学习指南简答题1.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在哪种情况下起作用2.变压器纵差动保护动作电流的整定原则是什么3.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性4.零序保护的Ⅰ、Ⅱ、Ⅲ、Ⅳ段的保护范围是怎样划分的5.何谓三段式电流保护其各段是怎样获得动作选择性的6.高频通道的主要组成元件及其作用是什么7.什么是纵联保护纵联保护包括哪几部分8.功率方向继电器的接线方式有哪些要求9.何为潜供电流它对于单相重合闸动作时间有何影响10.什么是电动机自起动如果在过电流保护中不考虑电动机自起动系数，会出现什么问题11.什么是重合闸后加速有何优缺点12.母差回路是怎样构成的13.电力系统振荡对距离保护有什么影响14.高频通道的主要组成元件及其作用是什么15.对继电保护装置有哪些基本要求16.画出方向阻抗继电器的特性圆，并说明方向阻抗继电器的特点17.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在那种情况下起作用18.何为系统最大/最小运行方式在电流保护整定/校验时各选择那种方式19.三段式保护为何不能瞬时保护线路全长20.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点相应的保护怎样配置21.保护装置由哪三部分构成它们的作用分别是什么22.什么叫线路的纵联保护23.高频闭锁方向保护动作跳闸的条件是什么如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响24.变压器纵差保护中的不平衡电流包括哪些25.大型变压器的主要故障有哪些通常装设的保护有哪些26.闭锁式方向高频保护中采用负序功率方向继电器有何优点27.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护，而要采用零序电流保护28.变压器励磁涌流有何特点在变压器差动保护中是怎么利用涌流的这些特点来消除涌流对差动保护的影响29.零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同为什么30.什么是断路器失灵保护，属于主保护还是后备保护31.什么叫继电保护装置，其基本任务是什么32.零序电流灵敏I段与零序电流不灵敏I段的区别是什么分别在哪种情况下起作用33.何谓三段式电流保护其各段是怎样获得动作选择性的34.说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小那一种受系统振荡影响最小那一种躲负荷能力最强35.什么是备自投36.接地短路时的零序电流大小与系统运行方式是否有关零序电流在电网中的分布与什么因素有关37.短路点过渡电阻对距离保护的影响及减小其影响的方法。
电力系统继电保护 学习指南
“电力系统继电保护”学习指南一、课程性质“电力系统继电保护（简称继电保护）”课程是电力系统继电保护、发电厂及电力系统专业的核心专业课程，具有理论与实践并重的特点。
主要内容包括电力系统中的输电线路、变压器、发电机、母线等主要设备的继电保护。
其主要任务是当系统（或设备）发生故障时自动、迅速、有选择的将故障元件从系统中切除，使故障设备免于继续遭到破坏，保证其他无故障部分继续运行；当发生不正常运行状态发信号、减负荷或跳闸。
电力系统继电保护是电力系统的安全稳定运行的重要保障。
因此，无论是专职继电保护技术人员，还是电气运行值班人员、设备安装检修人员都应具备相应的继电保护知识和技能，以保证继电保护装置的正确安装、调试、运行和维护。
学习本课程之前应具有电工数学、电工技术、电子技术基础、电机学、电力工程、电力系统故障分析等课程的相关知识与技能。
同时又为电力系统自动装置、变电站综合自动化、电气二次接线等专业课程打下基础。
二、课程学习目标电力系统继电保护课程主要介绍电力系统输电线路、变压器、发电机、母线等设备的继电保护，学习这门课程，达到以下目标：（1）具有明确、清晰的电力系统继电保护的基本概念，了解微机保护的主要内容、主要特征及其发展趋势；（2）熟悉电力系统中各种继电保护的作用和工作原理；（3）掌握各种继电保护装置的调试方法和技能；（4）能进行220kV及以下线路、变电站的继电保护装置的配置及其整定计算；（5）熟悉继电保护装置运行操作的相关规程、规范；（6）基本具备“继电保护工”所要求的有关继电保护的专业知识和专业技能；（7）具备较强的团队协作精神和创新意识，较高的职业能力和职业素质。
三、课程内容电力系统继电保护一门专业性很强的课程，具有理论与实践并重的特点。
课程内容主要包括：继电保护基础知识、微机保护基础、电网继电保护和元件（发电机、变压器、母线）继电保护保护。
具体内容和岗位技能要求如表1所示。
表1 电力系统继电保护课程内容四、学习方法建议1.理论联系实际电力系统继电保护技术理论是人们从长期的电力系统二次工程实践中总结提炼出来的，与实际装置的紧密结合是其突出的特点。
电力系统继电保护原理课程自学指导书
电力系统继电保护原理课程自学指导书继电保护教研组2008-6电力系统继电保护原理课程自学进度表教材：电力系统继电保护教材编者：张保会、尹项根出版社：中国电力出版社出版时间：2005年目录第一章绪论第二章电网的电流保护和方向性电流保护第三章电网的距离保护第四章输电线纵联保护第五章自动重合闸第六章电力变压器的继电保护第七章发电机的继电保护第八章母线的继电保护第一章绪论一、电力系统继电保护的作用1. 继电保护包括继电保护技术和继电保护装置。
﹡继电保护技术是一个完整的体系，它主要包括电力系统故障分析、各种继电保护原理及实现方法、继电保护的设计、继电保护运行及维护等技术。
﹡继电保护装置是完成继电保护功能的核心。
P1继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
2. 电力系统的故障和不正常运行状态：（三相交流系统）* 故障：各种短路（d(3)、d(2)、d(1)、d(1-1)）)和断线（单相、两相），其中最常见且最危险的是各种类型的短路。
其后果：1．电流I增加危害故障设备和非故障设备；2．电压U降低或增加影响用户的正常工作；3．破坏系统稳定性，使事故进一步扩大（系统振荡，电压崩溃）4．发生不对称故障时，出现I2，使旋转电机产生附加发热；发生接地故障时出现I0—对相邻通讯系统造成干扰，* 不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。
如：过负荷、过电压、频率降低、系统振荡等。
3．继电保护的作用：（1）当电力系统发生故障时，自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障设备迅速恢复正常运行；（2）反映电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员）而动作于发出信号、减负荷或跳闸。
二、继电保护的基本原理、构成与分类：1.基本原理：为区分系统正常运行状态与故障或不正常运行状态——必须找出两种情况下的区别。
电力系统继电保护基本原理课程学习指导资料
电力系统继电保护基本原理课程学习指导资料电力系统继电保护基本原理是电气专业本科教育中重要的一门基础课程。
在电力系统的运行过程中，电力设备难免会遭遇各种故障，如电缆短路、变压器内部故障、发电机过载、线路切分等，如果没有继电保护，就会对电网的稳定性，以及电力设备的安全和可靠性产生危害。
因此，了解电力系统继电保护基本原理及其实现方法，对于保证电力系统正常稳定运行和加强电力设备的安全是必要的。
一、课程目标及范围电力系统继电保护基本原理课程培训在同时强调理论知识和实践操作，使学员全面掌握电力系统继电保护的基本概念，故障分析和保护原则，保护装置和系统的组成、工作原理和应用，以及常见故障的诊断和排除技术。
课程范围包括：1.电力系统基本概念及其故障特征和类型。
2.电力系统继电保护原理和分类。
3.电力设备继电保护装置的组成、运行原理和正确运行的技术要求。
4.电力系统故障实时检测、处理和记录技术。
5.主要故障的诊断和排除技术及应急处理措施。
二、教学方法本课程是理论和实践相结合的课程，主要采用授课、互动式讨论、案例分析和实验室实操等教学方法，以学员为中心，群体讨论和分享共同实践经验。
同时，课程难度较大，学员必须具备一定的电力系统和继电保护基础知识。
三、课程特点本课程具有以下特点：1.专业性强：本课程是电气专业必修科目，与电力系统和电力设备的设计、施工、运行、维护、管理密切相关，强调专业性的深度和广度。
2.实践性强：本课程注重实际应用，以实际案例为基础，通过仿真实验和现场实操的方式，将继电保护的基本理论与实际应用相结合，培养学生实际动手能力。
3.前沿性强：本课程着力于介绍继电保护领域的最新技术和研究成果，引领学生掌握电力系统继电保护的前沿动态和未来发展趋势。
四、课程内容1.电力系统基本概念及其故障特征和类型。
电力系统包括发电机、变压器、高压电缆、开关设备、电缆输电线路、变电站等电力设备和设施，功能是把电能从发电机传输到用电设备，保障用电设备的正常运行。
继电保护及原理归纳
继电保护及原理归纳主要的继电保护及原理一、线路主保护（纵联保护）纵联保护利用某种通信通道将输电线路两端的保护装置纵向连接起来，将各端的电气量传送到对端，将各端的电气量进行比较，以判断故障是否在本线路范围内还是范围之外，从而决定是否切断被保护线路。
任何纵联保护总是依靠通道传送的某种信号来判断故障的位置是否在被保护线路内。
信号按期性质可分为三类：闭锁信号、允许信号和跳闸信号。
闭锁信号是保护动作跳闸的必要条件，收不到这种信号保护动作就不会跳闸。
允许信号是保护动作跳闸的必要条件，收到这种信号才能使保护动作跳闸。
跳闸信号是保护动作与跳闸的充要条件，收到这种信号才能使保护动作跳闸。
按输电线路两端所用的保护原理分，可分为：（纵联）差动保护、纵联距离保护、纵联方向保护。
通道类型包括：导引线通道、载波（高频）通道、微波通道和光纤通道。
纵联）差动保护纵联）差动保护的原理是根据基尔霍夫定律，即流向一个节点的电流之和等于零。
但是，差动保护存在一些问题：1.电容电流会从线路内部流出，因此对于长线路的空载或轻载线路容易误动。
解决办法：提高启动电流值（牺牲灵敏度）；加短延时（牺牲快速性）；必要时进行电容电流补偿。
注：穿越性电流是在保护区外发生短路时，流入保护区内的故障电流。
穿越电流不会引起保护误动。
2.TA断线会造成保护误动。
解决办法：使差动保护要发跳闸命令必须满足如下条件：本侧起动原件起动、本侧差动继电器动作、收到对侧“差动动作”的允许信号。
保护向对侧发允许信号的条件是保护起动和差流元件动作。
3.弱电侧电流纵差保护存在问题（变压器不接地系统的弱电侧在轻载或空载时电流几乎没有变化）。
解决办法：除两侧电流差突变量起动元件、零序电流起动元件和不对应起动元件外，加装一个低压差流起动元件。
4.高阻接地时保护灵敏度不够。
在线路一侧发生高阻接地短路时，远离故障点的一侧各个起动元件可能都不启动，造成两侧差动保护都不能切除故障。
解决办法：由零序差动继电器，通过低比率制动系数的稳态相差元件选相，构成零序1段差动继电器，经延时动作。
其他系统西安交通大学--继电保护原理学习指南所有答案
其他系统西安交通大学--继电保护原理学习指南所有答案大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点？相应的保护怎样配置？答案是：大接地电流系统单相接地故障时故障电流大，也有较大的零序电流，故障相电压降低，非故障相电压基本不变。
小接地电流系统单相接地故障时，不能形成短路电流通路，零序电流较小，故障相电压降低，非故障相电压将升高至线电压。
故大接地电流系统可以采用零序三段电流保护，小接地电流系统可以采用零序功率方向保护。
零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？答案是：区别:零序电流灵敏I段与零序电流不灵敏I段的定值整定原则不同，动作灵敏度不同零序电流灵敏I段动作灵敏度高，作为全相运行、发生接地故障时的接地保护，非全相运行时需退出运行；零序电流不灵敏I段的动作灵敏度低，作为非全相运行、发生接地故障时的接地保护。
什么是重合闸后加速？有何优缺点？答案是：当被保护线路发生故障时，保护装置有选择地将故障线路切除，与此同时重合闸动作，重合一次，若重合于永久性故障时，保护装置立即以不带时限、无选择地动作再次断开断路器。
这种保护装置叫做重合闸后加速。
优点：第一次有选择性切除故障，不扩大停电范围；保证永久性故障能瞬时切除，并仍有选择性；不受网络结构和符合条件的限制。
缺点：每个断路器都需装设一套重合闸；第一次切除故障可能带有延时。
零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同？为什么？答案是：不相同。
因为：当继电器采用0度接线时，零序功率方向继电器的最灵敏角一般为线路和中性点接地变压器的等值零序阻抗角，而相间方向继电器的最灵敏角一般为线路的阻抗角。
采用90度接线时，最灵敏角只是等值零序阻抗角和阻抗角分别减去90度而已。
闭锁式方向高频保护中采用负序功率方向继电器有何优点？答案是：1可反应所有不对称故障；增加电压记忆后,也可反应三相对称故障；2没有电压死区；保护区外故障时,近故障侧负序电压功率高于远故障侧负序电压功率,容易实现灵敏度配合；3振荡时三相对称,不存在负序分量,负序功率方向元件不误动。
《继电保护原理》课程教学大纲
《继电保护原理》课程教学大纲
一、课程基本信息
二、课程简介和教学目标
1．课程简介
通过本课程的学习，使学生了解继电保护的发展、应用以及在本专业学科领域的地位和作用，深刻理解继电保护在电气系统中所担负的重要任务。
包括电流保护、距离保护、差动保护等各种原理继电保护的整定计算基本原则和各保护之间的配合关系、元件保护等。
2.教学目标
教学目标1：使学生理解并掌握继电保护的基本概念、体系结构及基本原理，并将保护知识用于解决复杂工程问题
教学目标2：能够应用保护原理，识别、表达、并通过文献研究分析复杂电力系统工程。
教学目标3（课程思政）：通过学习本课程，进一步加强学生社会主义建设者的使命感，做好电力系统继电保护，更好的为国家为社会服务。
3．教学目标与毕业要求指标点的支撑关系
三、理论教学
表1 理论教学安排
四、实验教学
表2 实验教学安排
五、考核与成绩评定方法
本课程考核包括理论、实验两部分，总分100分，具体考核指标、比例如表3所示：
表3 课程考核及评价细则
六、建议教材及相关教学资源
[1] 张保会，尹项根编著电力系统继电保护[M]. 北京：电力出版社,2013. 第三版.
[2] 贺家李等编著，电力系统继电保护原理[M].北京：中国电力出版社,2008.8. 第一版.。
继电保护基础
扩展：电流互感器互感器精度基础知识
扩展：电流互感器互感器精度基础知识
第二节 单侧电源电网相间短 路的电流保护
一、三段式电流保护
一）无时限电流速断保护（电流I段） 不带时限（只有继电器本身固有动作时 间）的瞬动电流保护。 保护的动作电流按躲过被保护线路外部 短路的最大短路电流来整定，以满足选择性。 I I ( 3) I K I 1、动作电流： op1 kel k 1. max I t 2、动作时间： 1 0 s lp 3、保护灵敏度：m l
一）概述
10kV电力电容器一般是并联在配电网络中用以补偿 工频交流电力系统中的感性负荷、提高电力系统的功率因 数、改善电网质量、降低线路损耗。为了保证其安全运行， 电力电容器也应该装设适当的保护装置
二）特点
电容器组的继电保护方式与其接线方案相关
三、10kV电力电容器的保护
三）保护措施
当电容器组与断路器之间的连线发生故障时， 应该装设过电流保护 双三角形连接电容器组一般采用横联差动保 护；双星形接线电容器组内部故障时需要采用 中性线电流平衡保护 另外，为了防止在母线电压波动幅度比较大 的情况下，导致电容器组长期过电压运行，应 该装设过电压保护装置
四、继电保护常用的仪用互感器
二）电压互感器（TV） 1、概念：将电力系统一次回路的高电 压变为二次回路（保护或是测量回路）的标 准的低电压（一般为100V）的仪用互感器。 2、作用：隔离与变换 3、分类：电磁式电压互感器、电容式 电压互感器 4、使用注意事项：运行中电压互感器 二次绕组万不可短路
扩展：电流互感器互感器精度基础知识
一、继电保护的基本原理
三）保护构成原理 利用电力系统中基本参数的区别构成的继 电保护 利用流过电流方向判定保护区内或区外故 障正向故障或反向故障 利用不对称分量作为判据构成保护 反应非电气量的保护
电力系统继电保护基本原理课程学习指导资料.doc
第一章概述1、本章学习要求（1）应熟悉的内容了解电力系统继电保护的作用，明确继电保护在在电力系统发生故障或不正常运行时的基本任务和作用。
（2）应掌握的内容了解实现继电保护的基本原理和组成：继电保护的基本原理。
利用单侧、双侧电气量或非电气量变化的特征可以判断电力系统有、无故障或不正常运行情况。
继电保护装置的三个组成部分以及各部分的作用。
（3）应熟练掌握的内容深刻理解电力系统对继电保护的基本要求和“四性”之间的关系。
对继电保护的基本要求：选择性、快速性、灵敏性和可靠性(即“四性”)等极其重要的基本概念。
“四性”之间的关系以及它们之间有时是矛盾而又统一的概念。
后备保护的作用；近后备和远后备。
2、本章重点难点分析对继电保护装置应当具有的性能，必须提出严格的要求，就是所谓的“四性”，即选择性、速动性、灵敏性和可靠性。
其中可靠性是最重要的，选择性是关键，灵敏性必须足够，速动性要达到必要的程度，所谓“必要的程度”，有时是指快到几十或十几毫秒，有时也可以是几秒或更长些，根据被保护对象的重要性具体确定。
“四性’是设计、分析与评价继电保护装置是否先进、实用和完善的出发点和依据。
3、本章典型例题解答例：何谓继电保护装置、继电保护系统、继电保护？答：继电保护装置是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。
继电保护系统为多种或多套继电保护装置的组合。
继电保护用来泛指继电保护技术或继电保护系统。
也常用作继电保护装置的简称，有时直接称为“保护”。
4、本章作业(p.5)第二章电网相间短路的电流电压保护和方向性电流保护1、本章学习要求（1）应熟悉的内容了解电磁型继电器的作用和工作原理，理解起动值、返回值和返回系数及继电特性等基本概念。
理解电流(电压)互感器的极性和误差。
了解相间短路方向电流保护的作用和构成。
了解电抗型电流电压变换的作用、构造及工作原理。
（2）应掌握的内容掌握阅读电流保护原理图和展开图的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

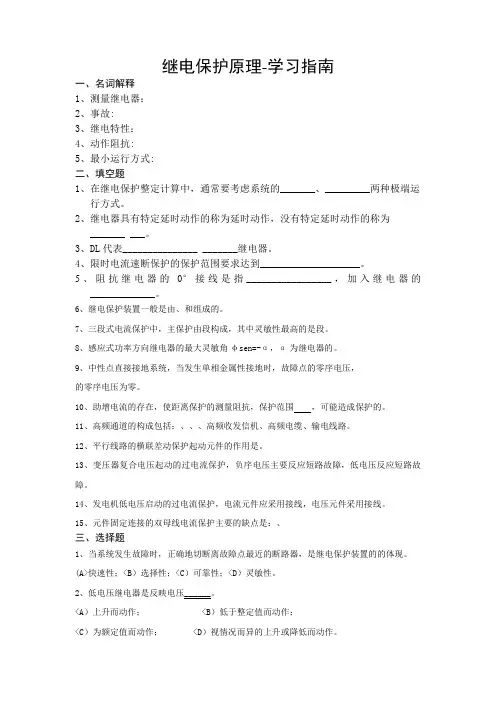

继电保护原理-学习指南一、选择题1.电磁型电流继电器的动作条件是（）。
AMe≥MfBMe≤MfCMe≥Mf+MsDMe≥02.当限时电流速断保护的灵敏系数不满足要求时，可考虑（）。
A采用过电流保护B 与下一级过电流保护相配合C 与下一级电流速断保护相配合D与下一级限时电流速断保护相配合3.定时限过电流保护需要考虑返回系数，是为了（）。
A提高保护的灵敏性B外部故障切除后保护可靠返回 C解决选择性4.三段式电流保护中，保护范围最小的是（）。
A瞬时电流速断保护 B限时电流速断保护 C定时限过电流保护5.外部短路时，方向闭锁高频保护是靠（）来将两侧保护闭锁。
A两侧的发信机不发信B近故障点侧的发信机发信C远故障点侧的发信机发信6.我国继电保护技术发展过了五个阶段，其发展顺序是（）。
A机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型7.电力系统最危险的故障CA单相接地 B两相短路 C 三相短路8.定时限过电流保护的动作电流需要考虑返回系数，是为了（）。
A提高保护的灵敏性B外部故障切除后保护可靠返回C解决选择性9.装有三段式电流保护的线路，当线路末端短路时，一般由（）动作切除故障。
A瞬时电流速断保护B限时电流速断保护C定时限过电流保护10.方向闭锁高频保护发信机启动后，当判断为外部短路时，（）。
A两侧发信机立即停信B两侧发信机继续发信C反方向一侧发信机继续发信11.电流速断保护的动作电流应大于（）。
A 被保护线路末端短路时的最大短路电流 B线路的最大负载电流C相邻下一段路末端短路时的最大短路电流12.考虑助增电流的影响，在整定距离保护Ⅱ段的动作阻抗时，分支系数应取（）。
A大于1，并取可能的最小值B大于1，并取可能的最大值C小于1，并取可能的最小值13.外部短路时，方向闭锁高频保护是靠（）来将两侧保护闭锁。
A两侧的发信机不发信B近故障点侧的发信机发信C远故障点侧的发信机发信14.发电机纵动保护断线监视继电器的动作电流按躲开（）来整定。
A发电机的额度功率B发电机正常运行的不平衡电流C发电机外部短路时的不平衡15.在中性点直接接地电网中，发生单相接地短路时，故障点零序电流和零序电压的相位关系是（）。
A 电流超前电压约90°B 电压超前电流约90°C 电压电流同相位16.高频闭锁方向保护的功率方向元件（）。
A能反应所有类型的故障B只能反应相间故障C只能反应接地故障17.发电机纵动保护断线监视继电器的动作电流按躲开（）来整定。
A 发电机的额度功率B 发电机正常运行的不平衡电流C 发电机外部短路时的不平衡18.横差动电流保护，反应发电机定子绕组的（）短路。
A 相间B 匝间C 单相接地19.发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作，采取的措施是（）。
A接入TA B 接入TV C接入KT D 接入KOF20.标识制动型差动继电器的灵敏性较比率制动型差动继电器灵敏性（）。
A高B低C两相短路时高，三相短路时低 D 两相短路时低，三相短路时高21.高频保护用的高频阻滤器是直接串接在工频线路中的，所以对（）。
A工频电流有较大影响B工频电流影响不大C对线路有影响22.在晶闸管反并联可逆调速系统中，配合控制可以消除（）。
A 直流平均环流B静态环流C瞬时脉动环流D 动态环流23.在三相桥式反并联可逆调速电路和三相零式反并联可逆调速电路中，为了限制环流，需要配置环流电抗器的数量分别是（）。
A 1个和2个B 2个和1个C 2个和4个D 4个和2个24.转速负反馈有静差调速系统中，当负载增加以后，转速要下降，系统自动调速以后，可以使电动机的转速（）。
A等于原来的转速B低于原来的转速C高于原来的转速D以恒转速旋转25.在自动调速系统中，电压负反馈主要补偿（）上电压的损耗。
A电枢回路电阻B电源内阻C电枢电阻D电抗器电阻26.三种圆特性的阻抗继电器中，（）既能测量故障点的远近,又能判别故障点方向。
A 全阻抗继电器B 方向阻抗继电器C 偏移特性阻抗继电器27.转速负反馈调速系统对检测反馈元件和给定电压所造成的转速降（）。
A没有补偿能力B有补偿能力C对前者有补偿能力，对后者无补偿能力28.调速系统在调试过程中，保护环节的动作电流应调节成（）。
A熔断器额定电流大于过电流继电器动作电流大于堵转电流B 堵转电流大于过电流继电器电流大于熔断器额定电流C 堵转电流等于熔断器额定电流29.纵差动保护中的差动回路是指（ ）。
A 两端电流互感器TA 同极性端子的连线B 电流互感器二次侧引出的差电流回路C 差动继电器30.当母线上连接元件较多时，电流差动母线保护在区外短路时不平衡电流较大的原因（ ）。
A 电流互感器严重饱和B 励磁阻抗大C 电流互感器的变比不同二、填空题1.电力系统继电保护应满足、、、四个基本要求。
2.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的保护的保护范围，故只需带延时即保证选择性。
3.三种圆特性的阻抗继电器中，受系统震荡的影响最大，受系统震荡的影响最小。
4.在高频保护中，按高频通道传送信号的性质可分为传送、、三种类型。
在高频闭锁距离保护中，其启动元件必须采用继电器。
5.在电力系统中利用发电机固有的和可以构成100%定子绕组接地保护，其中前者保护范围为处，而后者保护范围为。
6.中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的和。
7.在单相自动重合闸中，根据网络界限和运行特点，常用的选相元件有、 和阻抗选相元件。
8.在三段式电流保护中，电流Ⅰ段又称为保护，电流Ⅱ段又称为保护，电流Ⅲ段又称为保护，并且由电流Ⅱ段联合工作构成本线路的。
9.中性点经消弧线圈接地根据补偿程度可分为、和三种方式，实际应用中都采用过补偿方式，其中∑∑-=C C L I I I P 称为，一般取P=。
10.在高频保护中，按高频通道传送信号的性质可分为传送、和三种类型。
在高频闭锁距离保护中，其保护启动元件必须采用继电器。
11.方向阻抗继电器当用幅值方式判断动作特性时满足zd Z 21≤继电器启动，当用相位比较方式判断动作特性时，用J Z 与（J Z -zd Z ）之间的相位差θ作为判别的依据，当，继电器动作；当，继电器不动作。
12.三段式零序电流保护由、保护和保护组成。
13.为防止系统震荡引起保护误动，可以利用和构成震荡闭锁回路。
14.相差高频保护的基本原理是比较呗保护线路两侧，而高频闭锁方向保护则是比较两侧。
15.重合闸与继电保护的配合一般采用和两种方式。
三、简答题1.什么叫继电保护装置，其基本任务是什么？2.发电机故障的基本类型及其对应的保护有哪些？3.在必须考虑两侧电源同期合闸的情况下，实际应用中，两侧的重合闸和同期装置是如何配置的？4.高频闭锁方向保护动作跳闸的条件是什么？如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响？5.闭锁式方向高频保护中采用负序功率方向继电器有何优点？6.零序功率方向继电器的最灵敏角与相间方向继电器的最灵敏角是否相同？为什么？7.什么是重合闸后加速？有何优缺点？8.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？9.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点？相应的保护怎样配置？参考答案一、选择题1-10 C D B A BC C B C C11-20 A A B A AA A B C A21-30 C A D B BB A A B A二、填空题1.选择性、速动性、灵敏性、可靠性2.电流速断；0.5S3.全阻抗阻抗继电器；透镜型继电器4.闭锁、允许、跳闸；方向阻抗5.零序电压；三次谐波电压；定子绕组的85%；零序电压保护不能保护的死区6.零序阻抗；送电线路的零序阻抗7.电流选相元件；低电压选相元件；阻抗选相元件8.电流速断；限时电流速断；定时限过电流；主保护9.完全补偿；欠补偿；过补偿；过补偿度；5%~10%10.闭锁信号；允许信号；跳闸信号；全阻抗11.12J zdZ Z-；27090θ︒≥≥︒；9090θ-︒≤≤︒12.瞬时零序电流速断保护；限时零序电流速断；零序过电流13.负序（零序）分量元件；负序电流过滤器14.短路电流的相位；短路工作方向15.自动重合闸前加速保护；自动重合闸后加速保护三、简答题1.继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用与断路器跳闸或发出信号的一种自动保护；基本任务：(1)发生故障时，自动、迅速、有选择地将故障元件从电力系统中切除，使故障元件免于继续遭受破坏，保证其它非故障部分迅速恢复正常运行；(2)对不正常运行状态，根据运行维护条件（如有无经常值班人员），而动作于发出信号、减负荷或跳闸。
此时一般不要求保护迅速动作。
2.发电机故障的基本类型及其对应的保护包括：定子绕组及引出线相间短路故障及其对应的纵差保护；定子绕组单相匝间短路和分支开焊故障及其对应的匝间保护；定子绕组单相接地故障及其对应的定子接地保护；转子绕组一点或两点接地故障及其对应的转子接地保护；励磁回路一点或两点接地故障及其对应的励磁回路接地保护;励磁回路失磁故障对应的发电机失磁保护。
3.一侧为检无压侧，装设检无压装置，另一侧为检同期侧，装设检同期装置。
检无压侧先重合，成功后检同期侧重合。
为了使检无压侧在断路器偷跳或保护误动的情况下能够自动重合闸，在检无压侧同时装设检同期装置，两者经“或门”工作。
为了使两侧断路器分合闸次数大致相等，在检同期侧也装设检无压装置，便于两侧更换检测方式，但作为合同期侧时，检无压装置不能投入工作。
4.高频闭锁方向保护动作跳闸的条件是：故障时，高频闭锁方向保护的方向元件判别为正向故障、且在通道配和延时时间到后未收到线路对侧保护发出的高频闭锁信号时跳闸；如果通道遭到破坏，当内部故障时，保护的工作不会受到影响，可以跳闸；外部故障时，保护的工作会受到影响，远故障端的保护不能收到高频闭锁信号而误跳闸。
5.(1)可反应所有不对称故障；增加电压记忆后,也可反应三相对称故障；(2)没有电压死区；保护区外故障时,近故障侧负序电压(功率)高于远故障侧负序电压(功率),容易实现灵敏度配合；(3)振荡时三相对称,不存在负序分量,负序功率方向元件不误动。
6.不相同。
因为：当继电器采用0度接线时，零序功率方向继电器的最灵敏角一般为线路和中性点接地变压器的等值零序阻抗角，而相间方向继电器的最灵敏角一般为线路的阻抗角。
采用90度接线时，最灵敏角只是等值零序阻抗角和阻抗角分别减去90度而已。
7.当被保护线路发生故障时，保护装置有选择地将故障线路切除，与此同时重合闸动作，重合一次，若重合于永久性故障时，保护装置立即以不带时限、无选择地动作再次断开断路器。
