电线电缆敷设方式
电线电缆--电缆敷设及接线措施
电线电缆--电缆敷设及接线措施电缆敷设及接线是电线电缆系统的重要组成部分，正确的敷设和接线措施能够确保电缆的安全运行。
本文将介绍电缆敷设和接线的一些基本原则和方法。
首先，电缆敷设应符合以下原则：1.敷设路径选择：电缆的敷设路径应尽量避开电磁干扰、化学腐蚀和机械损伤等危险源，同时应考虑敷设的方便性和美观性。
2.敷设方式选择：根据不同的敷设场所和要求，可以选择埋地敷设、地面敷设、架空敷设等不同的敷设方式。
3.电缆走向规划：电缆敷设时需要考虑到电缆的走向，避免交叉敷设和过弯敷设，以减小电缆的弯曲半径，降低电缆的线损和电压降低。
其次，接线措施应符合以下原则：1.强弱电隔离：强弱电线路应分开敷设，避免相互干扰和交叉线损。
2.接线的可靠性：接线应尽量采用焊接、压接或螺纹连接等可靠的接线方式，确保接头连接牢固，并防止松动和氧化。
3.绝缘保护：接线之间的绝缘应得到有效保护，可采用绝缘套管、绝缘胶带等绝缘材料进行封装，避免电缆因受潮或磨损导致短路或漏电等问题。
接下来，介绍电缆敷设的一些具体方法和技巧：1.埋地敷设：首先要选择合适的敷设路线，然后进行开挖，确保开挖的深度和宽度符合要求。
在敷设电缆前，应先做好基础工作，如铺设沟底填料、铺设保护层等。
敷设电缆时，要尽量避免电缆在沟内弯曲，以保持电缆的弯曲半径。
2.地面敷设：地面敷设通常适用于低压电缆和信号电缆。
在敷设电缆前，应先进行地面平整和清理工作。
接下来，可以选择将电缆固定在墙壁或地面上，使用电缆托架、吊线等固定设备固定电缆。
3.架空敷设：架空敷设适用于高压电缆和高压输电线路。
在架空敷设时，应选择合适的支撑设备，如电缆托盘、杆塔等。
电缆的固定应牢固可靠，避免被风吹动或机械损伤。
最后，需要注意的是，电缆敷设和接线应严格按照相关的规范和标准进行操作，确保电缆系统的安全可靠。
在敷设和接线之后，还需要进行相应的测试和检验工作，以验证电缆连接的质量和功能是否正常。
同时，要定期进行维护和检修，及时处理敷设和接线中出现的问题，保障电缆系统的正常运行。

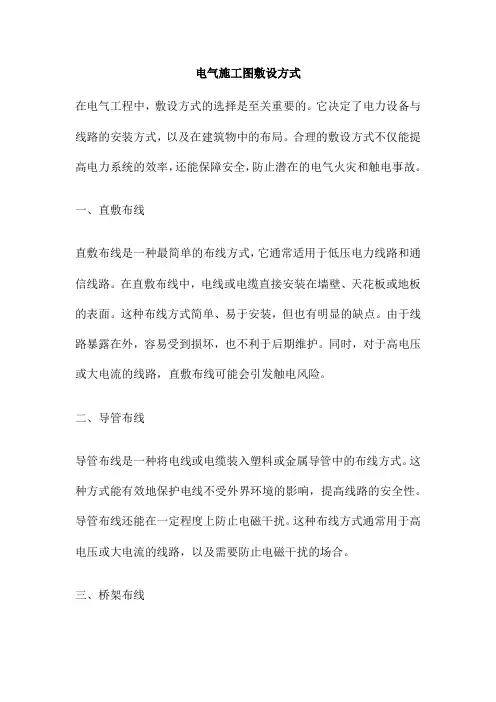

电气施工图敷设方式
电气施工图敷设方式在电气工程中，敷设方式的选择是至关重要的。
它决定了电力设备与线路的安装方式，以及在建筑物中的布局。
合理的敷设方式不仅能提高电力系统的效率，还能保障安全，防止潜在的电气火灾和触电事故。
一、直敷布线直敷布线是一种最简单的布线方式，它通常适用于低压电力线路和通信线路。
在直敷布线中，电线或电缆直接安装在墙壁、天花板或地板的表面。
这种布线方式简单、易于安装，但也有明显的缺点。
由于线路暴露在外，容易受到损坏，也不利于后期维护。
同时，对于高电压或大电流的线路，直敷布线可能会引发触电风险。
二、导管布线导管布线是一种将电线或电缆装入塑料或金属导管中的布线方式。
这种方式能有效地保护电线不受外界环境的影响，提高线路的安全性。
导管布线还能在一定程度上防止电磁干扰。
这种布线方式通常用于高电压或大电流的线路，以及需要防止电磁干扰的场合。
三、桥架布线桥架布线是一种利用桥架作为线缆通道的布线方式。
桥架通常安装在天花板上或地板下，这使得电线或电缆可以在桥架内自由布线，减少了对建筑空间的需求。
桥架布线的优点是灵活性高，便于扩展和更改。
然而，桥架布线的缺点是初始安装成本较高，且需要专业的技能和工具进行安装和维护。
四、地板下布线地板下布线是一种将电线或电缆安装在地板下的布线方式。
这种方式能有效地减少对建筑空间的需求，同时也能隐藏线路，提高美观度。
然而，地板下布线的缺点是维护困难，一旦线路出现问题，可能需要破坏地板才能进行维修。
五、吊顶内布线吊顶内布线是一种将电线或电缆安装在吊顶内的布线方式。
这种方式能有效地利用建筑空间，减少对地板和墙面的占用。
同时，吊顶内布线也能在一定程度上防止电磁干扰。
然而，吊顶内布线的缺点是安装和维护困难，需要专业的技能和工具进行操作。
六、墙壁内布线墙壁内布线是一种将电线或电缆安装在墙壁内的布线方式。
这种方式能有效地利用建筑空间，同时也能提高线路的安全性。
然而，墙壁内布线的缺点是安装和维护困难，需要破坏墙壁才能进行操作。
建筑物电气系统施工技术的电线敷设方法
建筑物电气系统施工技术的电线敷设方法电线敷设是建筑物电气系统施工中的重要环节，它直接关系到建筑物的电力供应、安全和正常使用。
本文将介绍几种常见的电线敷设方法，包括架空敷设、埋地敷设和隐蔽敷设。
一、架空敷设架空敷设是指将电线通过支架或其他高处悬挂的方式进行敷设。
这种敷设方法适用于室外，常见于电力线路和输电塔上。
在建筑物电气系统中，也可以使用架空敷设方法来搭建临时供电线路，如工地施工供电。
架空敷设的优点是施工便捷，维修容易，而且可以节约材料成本。
但同时也存在一些问题，如易受天气影响，需要设立防雷设施等。
二、埋地敷设埋地敷设是指将电线埋入地下进行敷设。
这种敷设方法适用于室外和室内。
室外的埋地敷设常见于电缆线路、地下电力管线等。
室内的埋地敷设适用于建筑物的地下室、地面和墙壁。
埋地敷设的优点是外观美观，耐久性好，对保护电线和防止损坏起到了很好的作用。
但需要注意埋设深度和选择合适的管道材料，以提高电线的绝缘性能和抗压能力。
三、隐蔽敷设隐蔽敷设是指将电线隐藏在建筑物的墙壁、地板或天花板等内部结构中进行敷设。
这种敷设方法在室内建筑物中应用较为广泛，有利于保持建筑物的整洁和美观。
隐蔽敷设的优点是电线安全，不易受到外界损坏，美观大方。
但同时也存在一些挑战，如施工难度较大，需要提前规划好电缆走向和预留合适的通道。
在建筑物电气系统施工中，选择合适的电线敷设方法非常重要。
需要根据建筑物的使用环境、施工条件和美观要求等因素进行综合考虑。
同时，在实际施工中，应严格按照相关安全规范进行操作，确保电线敷设质量和施工安全。
总结起来，架空敷设、埋地敷设和隐蔽敷设是建筑物电气系统施工中常见的电线敷设方法。
每种方法都有其适用的场景和注意事项，施工人员应根据具体情况进行选择和操作。
最终，通过科学合理的电线敷设，能够有效保障建筑物的电力供应和使用安全。

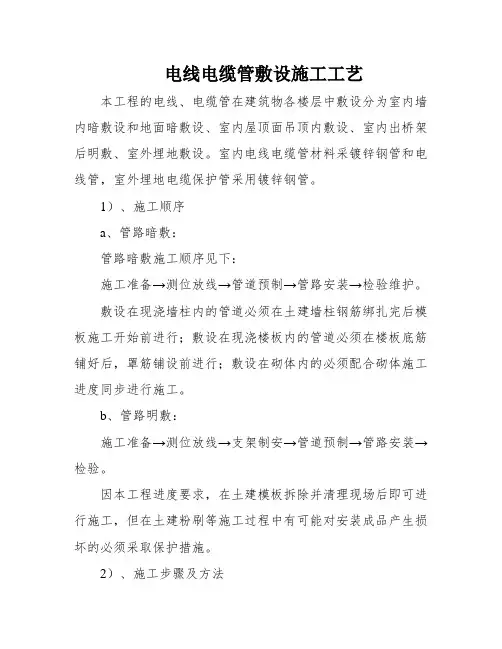

电线电缆管敷设施工工艺
电线电缆管敷设施工工艺本工程的电线、电缆管在建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。
室内电线电缆管材料采镀锌钢管和电线管，室外埋地电缆保护管采用镀锌钢管。
1）、施工顺序a、管路暗敷：管路暗敷施工顺序见下：施工准备→测位放线→管道预制→管路安装→检验维护。
敷设在现浇墙柱内的管道必须在土建墙柱钢筋绑扎完后模板施工开始前进行；敷设在现浇楼板内的管道必须在楼板底筋铺好后，罩筋铺设前进行；敷设在砌体内的必须配合砌体施工进度同步进行施工。
b、管路明敷：施工准备→测位放线→支架制安→管道预制→管路安装→检验。
因本工程进度要求，在土建模板拆除并清理现场后即可进行施工，但在土建粉刷等施工过程中有可能对安装成品产生损坏的必须采取保护措施。
2）、施工步骤及方法a、施工准备施工前，应熟悉本专业及相关专业图纸，确定好管线走向及标高，清除管内水气、异物。
安装前管材的表面检查：型号、规格符合设计请求，管材外表有明明的产品标识。
钢管不应有穿孔、显著的凹凸不平、折扁、裂缝和严重锈蚀，内壁应光滑，且管内无铁屑及毛刺，切断口平整，管口光滑。
b、管路暗敷Ⅰ、测位放线：按照土建布局尺寸、标高按照设计请求将各种开关灯具的接线盒位置确定并用白色油漆标示，安排好管线走向（此项事情可在平面模板完成后立刻进行，墙面预埋的可与钢筋施工同步进行）。
Ⅱ、管道煨弯：按照管道走向请求将管道弯成所需形状，所有弯曲必须接纳专用弯管器弯制（管径为20m及以下时，用手板煨弯器。
管径为25m及其以上时,使用液压煨弯器），弯曲弧度均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。
保证弯曲半径不小于管子外径的6倍（平面敷设为10倍），弯扁度不大于管外径的10%。
塑料管25mm及以下直径电线管接纳符合的弯管弹簧条穿入管内冷弯，弯曲内径不小于电线管外径之2.5倍。
Ⅲ、管道切断：采用手工锯（配细齿锯条）、砂轮锯进行切管（严禁采用砂轮切割机），将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割，切割断口处应平齐不歪斜,并用圆锉磨去管口毛刺，保证切断口平整、刮铿光滑、无毛刺,管内铁屑除净。
电线电缆敷设方法
电线电缆敷设方法概述本文档旨在提供电线电缆敷设的简单方法和步骤，以避免法律复杂性和确保安全合规。
以下是一些建议和注意事项。
步骤1. 在进行电线电缆敷设之前，先对敷设区域进行清理和检查，确保没有潜在的危险物或其他障碍物。
2. 确定敷设路径，并检查是否有可能受到外界物体的损坏。
如果有需求，选择适当的保护措施，如增加隔离管或使用防护套。
3. 根据设计或规范要求，选择合适的电线电缆，并确保其能够满足负载需求和使用环境。
4. 在敷设电线电缆之前，确保连接器的质量和适配性，并进行必要的接地和绝缘测试。
5. 根据敷设路径，选择合适的敷设方法。
常见的敷设方法包括：顶管敷设、地下埋设、电线槽或电缆桥架敷设。
6. 在敷设过程中，确保电线电缆与其他设备或电缆的保持适当的最小距离。
根据电线电缆的类型和用途，参考相关规范要求。
7. 对电线电缆进行必要的固定和保护措施，以防止因外力或环境因素导致故障或损坏。
8. 在敷设完毕后，进行必要的测试和检查，以确保电线电缆的质量和安全性。
注意事项- 在敷设过程中，应遵守当地的法律法规和安全标准。
- 确保敷设工作由合格和经验丰富的专业人士进行。
如有需要，可考虑聘请合适的承包商或专业人员来完成工作。
- 在敷设电线电缆之前，了解和遵循电线电缆制造商的指导和建议。
- 在敷设过程中，不要超过电线电缆的最大弯曲半径，以避免损坏。
- 注意安全事项，如穿戴适当的个人防护装备（如手套、护目镜等）。
- 在敷设完毕后，妥善处理废弃物和材料，并进行环境保护。
以上是关于电线电缆敷设的简单方法和步骤的概述。
在实际操作中，请根据具体的需求和条件做出适当的调整和决策。
如需进一步信息或指导，请咨询相关专业人士。
电线敷设方式
穿电线管敷设：MTSR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电线电缆敷设规范1、范围本工艺标准适用于10KV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2、施工准备2.1 设备及材料要求2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆轴应完好无损。
2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。
电线电缆敷设方法
电线电缆敷设方法电缆明敷在桥架上，普通电缆与应急电源电缆及同一路径向一级负荷供电的双电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm或采用隔离措施。
应急电缆若不敷设在桥架上，应穿热镀锌钢管(SC)敷设。
（1）施工准备（2）施工工艺电缆敷设机具表：慢速转扬机电缆滑轮放线滑轮电缆放线架（3）电缆施工方法电缆敷设顺序：先大后小，每放一根，固定一根，固定顺序为由上而下。
本项目电缆竖井敷设方式拟采用“从上往下或从下往上”的方式敷设。
电缆敷设采用人工敷设的方式：（4）电缆排列固定1）桥架内电缆应排列整齐，固定点一致。
电缆固定采用尼龙扎带，间距1m以内，每20m用金属电缆卡作加强固定。
单芯电缆的固定卡不能形成闭合磁场回路。
2）固定电缆用的夹具、扎带、捆绳或支托件等部件，应具有表面光滑、便于安装、足够机械强度和适合使用环境的耐久性。
3）电缆固定用部件采用经防腐处理的扁钢夹具或尼龙扎带、镀塑金属扎带。
强腐蚀环境应采用电缆夹或镀塑金属扎带。
预分支电缆及桥架内电缆安装示意图4）电缆支架应符合下列规定：表面光滑无毛刺，适应使用环境的耐久稳固，满足所需要的承载能力，符合工程防火要求。
（5）电缆头制作所有接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。
电缆终端制作好，与配电柜连接前要进行绝缘测试，以确认绝缘强度符合要求。
示意图符合说明1-端子2-2-线芯绝缘3-绝缘管4-四芯指套5-密封胶6-电缆护套7-四芯终端主体材料8-四芯中间主体材料（6）电缆的标识沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔10m增设PVC标志牌。
标志牌规格应一致，并有防腐性能，挂设应牢固。
标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。
电线敷设施工方案
电线敷设施工方案一、电线敷设方案1、电缆中必须包含全部的工作芯线和用作保护零线或保护线的芯线。
需要三相四线制配电的电缆线路必须采用五芯电缆，五芯电缆必须包含淡蓝、绿/黄二种颜色的绝缘芯线，淡蓝色芯线必须用作N 线，绿/黄双色芯线必须用作PE线，严禁混用。
2、电缆线路应该采用埋地或架空敷设，严禁沿地面明敷，并应避免机械损伤和介质腐蚀，埋地电缆路径应设警示标志。
3、电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上下左右均匀敷设不小于50mm厚的细沙，然后覆盖砖或硷板等硬质保护层。
4、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2，0m高处到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。
5、埋地电缆与其附近外电电缆和管沟的平均间距不得小于2m。
6、埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。
7、架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应能保证电缆能够承受自重所带来的荷载，沿墙敷设时最大弧垂距地不得小于2m。
架空电缆严禁沿脚手架、树木或其他设施敷设。
8、在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。
电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近电负荷中心，固定点每层楼不得小于一处。
电缆水平敷设宜沿墙或门口刚性固定，最大弧垂距地不得小于2m。
装饰装修工程或其他特殊阶段，应补充编制单项施工用电方案。
电源线可沿墙角、地面敷设，但应采取防机械损伤和防电火措施。
9、电缆线路必须有过载保护和短路保护。
二、安全用电要点1、任何用电范围内，均需接受电工的管理、指导，不得违规。
2、机电设备应单设开关，严禁一闸多用。
3、一切电线接头均要接触牢固，严禁随意接电，电线接头严禁裸露空间。
4、任何拖地电线必须做好防水、防漏电工作。
5、现场照明室外灯具距地面高度不低于3m，室内灯具不低于2.4m，并不得随意挪动充作行灯使用。
电线电缆导管敷设方式
常用线路敷设方式
PR 塑料线槽敷设
PC 硬制塑料管敷设
FPC 半硬制塑料管敷设SC 薄电线管敷设
RC 水煤气管敷设
MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设
CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设
PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设
SR 沿钢索敷设
BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设
WE 沿墙面敷设
ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内
CLC 暗敷设在柱内
WC 暗敷设在墙内
FC 暗敷在地面
CC 暗敷在顶板内
ACC 暗敷在不能进人的吊顶内要穿金属管
SCE 在吊顶内敷设要穿金属管。
电缆敷设方式与代号
电缆敷设方式与代号线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
电缆电线敷设方式
一，导线穿管：SC-焊接钢管MT-电线管PC-塑料硬管FPC-阻燃硬管CT-桥架MR-金属线槽M-钢索PR-塑料线槽 RC-水煤气管。
二，导线敷设方式：DB-直埋TC-电缆沟BC-暗敷梁内CLC-暗敷柱内WC-暗敷墙内CE-沿天棚顶扳敷设CC-暗敷天棚顶扳内SCE-吊顶内敷设F--地板及地面下敷设SR-沿钢索敷设BE-沿屋架，梁敷设。
三，动具安装方式：CS-链吊DS-管吊W--壁装C--吸顶R--嵌入S-支架CL-柱上标注安装方式的文字符号导线敷设方式的标注（新标准）1 K 瓷瓶或瓷珠敷设Wiring on porcelain knob or isolator2 PR 塑料线槽敷设Installed in P.V.C.wireways3 MR 金属线槽敷设Installed in metallic wireways4 SC 穿焊接钢管敷设Run in welded steel conduit5 MT 穿电线管敷设Run in electrical metallic tubing6 PC 穿硬聚氯乙烯管敷设Run in rigid P.V.C.conduit7 FPC 穿阻燃半硬聚氯乙烯管敷设Run in flame-retardant semiflexible P .V.C.c onduit8 CT 用电缆桥架敷设Installed in cable tray9 PL 用瓷夹敷设Laying by porcelain clip10 PCL 用塑料夹敷设Laying by P.V.C. clip11 FMC 穿蛇皮管敷设Run in Flexible metal conduit12 DB 直接埋设Direct burial敷设部位的标注（新标准）序号文字符号中文名称英文名称1 M 用钢索敷设Supported by messenger wire2 AB 沿梁或跨梁敷设Along or across beam3 AC 沿柱或跨柱敷设Along or across column4 WS 沿墙面敷设On wallsurface5 CE 沿天棚面或顶板面敷设Along ceiling or slab surface6 SCE 吊顶内敷设Exposed laying in hollow spaces of ceiling7 BC 暗敷设在梁内Concealed in beam8 CLC 暗敷设在柱内concealed in column9 W 墙内敷设In wall10 FR 地板或地面下敷设In floor or ground11 CC 暗敷设在屋面或顶板内Concealed in ceiling or slab安装方式的标注（新标准）序号文字符号中文名称英文名称1 W 壁装式Wallmounted type2 C 吸顶式Ceiling mounted type3 FB 嵌入式Flush bonding4 DS 管吊式Conduit suspension type旧标准1.表达线路敷设方式标注的文字代号（旧标准）用轨型护套线敷设GBV用塑制线槽敷设VXC用硬质塑制管敷设VG用半硬塑制管敷设BYG用可挠型塑制管敷设KRG用薄电线管敷设DG用厚电线管敷设G用水煤气钢管敷设GG用金属线槽敷设GXC用瓷夹敷设CJ用塑制夹敷设VT用瓷瓶式或瓷柱式绝缘子敷设CP2.表达线路敷设部位标注的文字代号（旧标准）沿钢索敷设S沿屋架或层架下弦敷设LM沿柱敷设ZM沿墙敷设QM沿天棚敷设PM在能进人的吊顶内敷设PNM暗敷在梁内LA暗敷在柱内ZA暗敷在屋面内或顶板内PA暗敷在地面或者地板内DA暗敷在不能进入人的吊顶内PNA暗敷在墙内QA。
中低压电力电缆敷设方式及要求
中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。
敷设前应该进行地质勘测，确定土壤的承载力和张力。
埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。
为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。
2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。
在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。
敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。
同时，为了方便维修和更换，还应设置阀门、检修口等设施。
3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。
桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。
在敷设时，需要注意电缆的坐标、整齐、美观。
同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。
4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。
在架空敷设时，应保持电缆的张力，避免过大或过小。
同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。
二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。
敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。
2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。
地下敷设时，应保持适当的埋设深度，防止受到外力冲击。
架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。
3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。
如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。
4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。
选用合适的电缆材料和绝缘材料，确保电缆的耐久性。
同时，在设计时还要考虑到维修和更换电缆的方便性。
电工工程施工规范中的电线电缆敷设要求
电工工程施工规范中的电线电缆敷设要求电线电缆作为电工工程中不可或缺的一部分，其正确的敷设是保障电力系统安全可靠运行的重要环节。
本文将介绍电工工程施工规范中的电线电缆敷设要求，从电缆选择到敷设方式，以及注意事项等方面进行探讨。
1. 电缆选择在进行电线电缆敷设前，首先要根据工程的需求和环境条件选择合适的电缆。
根据电压等级、导体材质、截面形状等因素，选择符合国家标准和工程要求的电缆。
同时，还需考虑电缆的绝缘和护套性能，确保电缆在使用过程中能够承受工作环境的各种外力和温度要求。
2. 电缆敷设方式（1）固定敷设：适用于需要固定在墙壁、电缆槽、梁柱等部位的电缆。
如在室内电工工程中，电缆可以使用槽式敷设、埋地敷设或穿管敷设等方式进行固定敷设。
在室外电工工程中，电缆敷设需要采取特殊的固定方式，如使用电缆桥架、电缆梯架等。
（2）移动敷设：适用于需要频繁更换位置的电缆，如移动设备的电缆敷设等。
在这种情况下，可以采用活动电缆卷盘或电缆框架等方式进行敷设。
3. 敷设要求（1）安全要求：电线电缆的敷设必须符合安全操作规程，避免导线短路、接地、绝缘损坏等安全隐患。
敷设时要与其他设备或电缆间保持一定的安全距离，避免相互干扰。
（2）通道要求：电缆在敷设时要选择合适的通道，确保电缆能够顺利通过，并考虑后续维护和检修的便利性。
通道的选择要考虑电缆的截面、弯曲半径等因素，避免电缆过度弯曲或受到外力损伤。
（3）固定要求：电缆固定要牢固可靠，防止电缆在运行过程中晃动、摩擦或损坏。
固定方式要符合相关规范，避免对电缆产生不利影响。
在特殊情况下，需要采取防护措施，如使用护套、护管等。
（4）标识要求：对于长距离或者多根电缆敷设的情况，需要进行标识，便于维护和检修。
电缆标识可以采用编码标识、颜色标识等方式，确保敷设的电缆能够清晰可辨。
4. 注意事项（1）施工人员须具备相应的电工工程知识和技能，确保施工质量。
（2）在进行施工前，需对施工区域进行勘察，并检查周围的环境条件。
电线电缆的敷设方法
电线电缆的敷设方法
1本工程现场临电采用树干辐射式供电方式，现场电缆根据实际情况采用埋地敷设。
电缆沿电缆沟埋地敷设时，深度0.8m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖硬质保护层。
电缆敷设完毕后，应做电缆标桩，标明走向，二级配电箱至塔吊配电箱之间的电缆垂直段沿基础坑壁用反扣的木版槽做保护固定，至塔吊配电箱及二级配电箱水平段做钢管敷设固定保护，防止电缆意外受损。
2线路过道路时穿钢管埋地保护,钢管两端打喇叭口各出路1米，距地埋深大于0.8米。
保护管截面应大于电缆截面的60％。
3所有缆线出入配电箱均设负荷用途标志牌。
4二级箱电源电缆敷设在砖砌电缆槽内，电缆全部敷设后用细砂填满。
有重物压放和易砸地方用水泥盖板覆盖，此电缆沟为可开启式电缆沟以便将来电缆可回收利用。
5对于不固定的室外用电设备，采用YCW型电缆，采用临时固定或架空的方式敷设，用后需及时拆除，架空弧垂高度距地不低于2.5m。
6对于较为固定的室内用电设备，均采用设开关箱就地控制。
7进行室内装修时，电缆线路采用埋地方式引入，沿电气竖井敷设，固定点每楼层不少于一点，水平敷设沿墙、壁或门口用绝缘挂钩固定,最大弧度距地2.4m，不得小于1.8m。
8 室内导线敷设及照明装置采用4mm2绝缘铜线,低压采用6mm2绝缘铜线，用塑料夹敷设,距地面高度不得小于 2.5m。
(手把灯用绝缘铜线，手持电动工具必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头)。
电线电缆敷设方式方法和注意事项
电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。
根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。
合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。
电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。
市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。
市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。
农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。
因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。
⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。
⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。
⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。
⒌ 敷设时电缆的弯曲半径要大于规定值。
在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。
高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。
低压电线电缆不同敷设方式的载流量问题
低压电线电缆不同敷设方式的载流量问题随着社会的发展和科技的进步，电力设施的建设越来越受到人们的关注，电缆敷设作为电力设施中的一个重要部分，其性能也越来越受到人们的关注。
低压电线电缆敷设方式的不同，其载流量也会有所不同，本文将从低压电线电缆敷设方式的三种形式入手，探讨它们的载流量问题。
一、集中敷设方式集中敷设方式是指在电缆敷设区域内，将所有的电缆全部集中在一个区域进行敷设，这种方式通常应用于电缆较少的情况下。
集中敷设方式在真空电缆挤压设备的研制中得到了广泛的应用。
该方式的优点是：可以减少电缆敷设的量，降低施工难度，提高施工效率；缺点是：当电缆较多时，在一定的空间内会造成电缆过于密集，易导致散热不良引起一系列问题，例如电缆受热使其绝缘层老化开裂，电阻率增加，这样会直接影响电缆的使用寿命。
因此，集中敷设方式的载流量较小，在施工前必须计算好每根电缆的负载能力，以免超负荷而损坏电缆。
二、均匀敷设方式均匀敷设方式是指将所有电缆在敷设范围内按照一定的间距进行分布，使其均匀敷设。
这种方式通常用于一定范围内的电缆敷设。
均匀敷设方式的优点是：可以充分利用敷设区域空间，电缆分布均匀；缺点是：敷设范围过大时，靠近电源的电缆面对的电压较高，离电源较远的电缆电压则较低，可能造成电压损失过大。
因此，均匀敷设方式的载流量也有限制，必须根据敷设范围和电缆数量计算负载能力，以免超负荷损坏电缆。
三、分组敷设方式分组敷设方式是指在敷设范围内，将所有电缆分成若干组，每组中的电缆在敷设范围内按照一定的间距进行分布。
这种方式广泛应用于电缆较多的情况下，以减小电缆之间的相互影响。
分组敷设方式的优点是：电缆之间相互影响小，能充分利用敷设范围内的空间；缺点是：需要额外的分组设备，增加了施工难度和成本。
分组敷设方式的载流量相对较高，但也需要计算好每组电缆的负载能力，以免超负荷损坏电缆和影响其使用寿命。
综上所述，不同的低压电线电缆敷设方式会对其载流量产生不同的影响，因此在进行电缆敷设时，必须根据敷设范围和电缆数量选择适当的敷设方式，并对电缆的负载能力进行准确计算，以免对电缆造成损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线或电缆的敷设方式，具体含义如下：ZR-阻燃
BV-塑铜线
3*2.5-3芯×2.5mm2
TC20 20薄钢管吊顶内敷设
-AC交流
可参考以下:
电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC。
