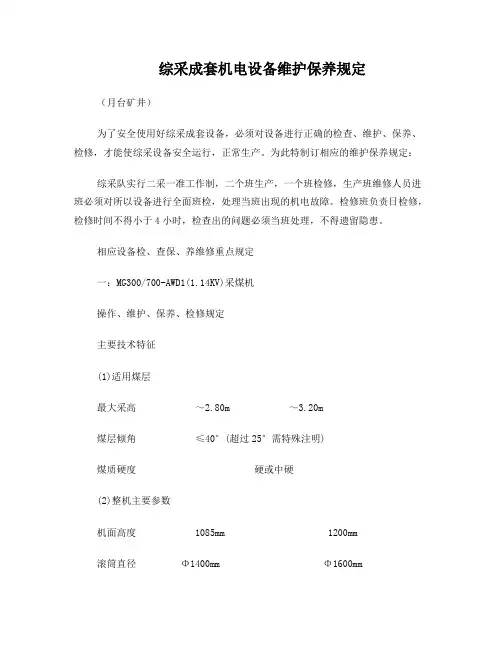

采煤机维护保养规定

综采成套机电设备维护保养规定

（月台矿井）

为了安全使用好综采成套设备，必须对设备进行正确的检查、维护、保养、检修，才能使综采设备安全运行，正常生产。为此特制订相应的维护保养规定：

综采队实行二采一准工作制，二个班生产，一个班检修，生产班维修人员进班必须对所以设备进行全面班检，处理当班出现的机电故障。检修班负责日检修，检修时间不得小于4小时，检查出的问题必须当班处理，不得遗留隐患。

相应设备检、查保、养维修重点规定

一：MG300/700-AWD1(1.14KV)采煤机操作、维护、保养、检修规定

主要技术特征

(1)适用煤层

最大采高～2.80m ～3.20m

煤层倾角≤40°(超过25°需特殊注明)

煤质硬度硬或中硬

(2)整机主要参数

机面高度1085mm 1200mm

滚筒直径Φ1400mm Φ1600mm

最大采高2800mm 3200mm

卧底量165mm 349mm

过煤高度405mm 505mm

装机功率2×200(250)(300)+2×40(55)+20 kW

摇臂摆动中心距6900mm

截深630mm、800mm

(3)电动机: 截割电机牵引电机调高泵电机

功率200kW(250kW)(300kW)40kW(55kW)

20kW

电压1140V 380V 1140V

转速1470r/min 0~1470~2400r/min 1475r/min

冷却水压≤1.5Mpa ≤1.5Mpa ≤1.5Mpa

冷却水量30L/min 20L/min 10L/min

(4)牵引:

型式交流变频调速、电机驱动齿轮销轨式无链牵引

牵引力550～325kN

牵引速度0～7.7～12.8m/min

(5)截割:

摇臂长度1950mm

摇臂摆角-12.44°～＋35.96°-18.5°～+43°

滚筒直径Φ1400mm Φ1600mm

滚筒线速度 2.77m/s 3.16m/s

滚筒转速37.81r/min

(6)调高泵箱：

工作压力20Mpa(最高压力23Mpa)

控制油压力2Mpa

泵理论排量13.8ml/r

工作转速1470r/min

滚筒全行程升起时间37.63s 46.82s

滚筒全行程下降时间24.83s 30.89s

(7)操纵方式:

中部手控(开停机、停运输机、调速换向)

两端电控(停机、调速换向、调高)

无线摇控(停机、调速换向、调高)

(8)主电缆:

拖缆方式自动拖缆

主电缆规格一根或两根MCP-0.66/1.14-3×95+1×25+4×10

或两根MCP-0.66/1.14-3×70+1×16+4×6

(9)冷却和喷雾:

冷却各电机、电控箱中变压器、电控箱中变频器、摇臂、调高油箱分别冷却。

喷雾外喷雾

供水压力 3.0MPa

供水流量250L/min

供水管直径Φ32mm

(10)机器重量: 约40t

1：正确使用、操作

1-1采煤机只能在下述情况下操作：

具备所有的防护设备

有“紧急停止”装置

以上设备必须保证是有效的，而且是功能完备的。

1-2 采煤机操作前必须预先检查所有控制装置和“紧急停止”装置是否灵敏可靠。

1-3 开始工作前，熟悉自己周围的环境和情况，例如工作区域的障碍物。

1-4 操作者在启动时必须确定采煤机和运输机工作围没有人。

1-5必须避免对机器可能造成危害的任何操作。

1-6操作失误时，立即停机并防止重新启动。立即改正失误。

1-7 每班至少检查一次采煤机外在可视损坏和故障。若有需要，应立即停机并防止重新启动。

1-8 必须遵守予启动报警装置和控制显示。

1-9采煤机必须按“使用维护说明书”操作说明所指出的方式开、关。

1-10如果采煤机在工作中发生安全故障而不能正常工作，应立即停机并向主管部门和人员汇报，并积极组织处理。

1-11采煤机在工作时，灭尘系统既不能关闭，也不能移动。

1-12必须遵守“使用维护说明书”中的规定进行定期检查和维修。

1-13充分保证在安全围的维修。

1-14 在开始工作和维护或修理之前，必须向操作人员简要介绍情况，并指定专人监督其过程。

1-15工作时手不要接触到热油，否则有烫伤或烧伤的可能。

1-16 采煤机在维修、修理前必须断开隔离开关，以防止不小心采煤机被重新启动。

1-17 采煤机在维修前必须防止在斜坡上滑动。

1-18 当更换截齿或在滚筒上进行其它工作时，裁割电机和滚筒之间的离合器必须断开。

2：采煤机维护保养规定

概述

负责采煤机维护的人员必须具备相应的资格。

严格遵守有关操作规程，特别是“安全”部分。

2-1 安全维护须知

2-1-1维护工作只能在采煤机停电状况下进行；此时隔离开关必须处于“断开”位置，以防止突然启动。

2-1-2在维护或检修前必须防止采煤机在斜坡上下滑。

2-1-3采煤机必须按照操作规则来吊装和运输。

2-1-4在维护和检修机器前须首先擦洗，尤其是各接合面螺纹连接的油渍或防腐保护层，严禁使用腐蚀性清洗剂。

2-1-5在维护检修时必须甩掉的安全装置在检修后应及时重新配置和检查。

2-1-6采煤机只能在检修完成后重新供电启动。

2-2液压系统维护保养

2-2-1液压系统和水路应由在这方面有专业经验和专业知识的人进行维护。

2-2-2每班检查所有管路、管子和螺纹连接的漏损和外伤，并及时给予修复。

2-2-3不允许带压维修液压系统和水路系统。
