分辨率测试卡如何选择
屏幕分辨率检测方法
屏幕分辨率检测方法
分辨率是地图升级最为重要的一个参数，尤其是安装凯立德地图，不知道分辨就无法升级地图。
分辨率一般有320×240、480×272、400×234、480×234和800×480 五大常用分辨率
我们必须确定自己的机器是什么分辨率的，检测方法很简单：
第一步：下载检测工具：/201105/kld/2011/SJ/J08/J08Arm4.rar
第二步：下载后解压缩，将产生的如下文件复制到一个存储卡上或者机器的内存里面。
注意：如果原来的存储卡有同名文件，必须想把原来的文件随便重命名一个别的名字，然后再复制这些文件。
第三步：打开导航，设置路径或者直接点击“导航”，系统应该出现如下检测界面：
检测界面，第一行就是分辨率
如果检测成功，会给予如下提示：
系统检测完成，请继续安装（说明这个机器是100%可以升级的）
如果出现“系统检测完成,请继续安装！”提示框，就说明您的机器是完全可以安装最新的凯立德地图的！
如果出现以下提示，就不要安装了，无法顺利安装，即时安装，也非常困难：
特别注意：
复制时的时候，一定要将多个文件和文件夹同时复制到存储卡里面或者机器内存里面，最好用空卡。
如果您的机器是比较老的车载DVD，是mips架构的，请下载mips架构专用的检测工具，方法一样，下载地址：/201105/kld/2011/SJ/J08/J08Mipsii.rar
如果确定了你的机器可以安装凯立德最新版地图，那就请登录放心团购吧！。
显卡与显示器的完美匹配如何选择合适的分辨率与刷新率
显卡与显示器的完美匹配如何选择合适的分辨率与刷新率在选择计算机显示设备时，显卡和显示器是两个重要的组成部分。
显卡负责处理图像信号，而显示器则负责显示这些信号。
为了获得最佳的显示效果，我们需要选择适合显卡和显示器的分辨率和刷新率。
一、分辨率的选择分辨率是指显示器上像素点的密度，通常用水平像素和垂直像素的数量来表示。
常见的分辨率有1920x1080（也称为1080p）、2560x1440（2K）、3840x2160（4K）等。
不同的分辨率可以提供不同的显示效果，选择适合的分辨率对于保证图像细腻度和清晰度至关重要。
在选择分辨率时，需要考虑以下几个因素：1. 显示器尺寸：大尺寸的显示器通常需要更高的分辨率才能保证图像质量，因为像素点相对较大，低分辨率下可能会出现马赛克效果。
2. 显示需求：如果您需要浏览网页、处理文档等日常办公任务，1920x1080的分辨率已经足够。
如果您需要进行专业图形设计或者是高分辨率游戏，可以考虑选择更高的分辨率。
3. 显卡性能：高分辨率需要更强的显卡性能来支持，如果您的显卡性能较低，选择过高的分辨率可能导致卡顿和延迟。
二、刷新率的选择刷新率是指显示器每秒钟刷新图像的次数，用赫兹（Hz）来表示。
刷新率越高，图像的流畅度和稳定性越好。
在选择刷新率时，需要考虑以下几个因素：1. 显示器支持的刷新率：不同的显示器支持的刷新率有所不同，一般常见的有60Hz、75Hz、144Hz等。
显示器支持的最高刷新率通常取决于显示器的硬件和面板技术。
2. 特定需求：如果您需要进行电竞游戏或者观看高动态画面的视频，选择高刷新率的显示器可以提供更流畅的显示效果，减少画面撕裂和卡顿的情况。
3. 显卡性能：选择高刷新率的显示器需要显卡具备足够的性能来支持，否则可能无法达到显示器的最高刷新率。
三、显卡和显示器的匹配为了获得最佳的显示效果，显卡和显示器需要匹配。
如果显卡和显示器不匹配，可能会出现以下情况：1. 画面拉伸或压缩：当显卡输出的分辨率和显示器的分辨率不一致时，可能会导致画面被拉伸或压缩，影响图像的真实性和准确性。
8倍分辨率测试卡的用途
数值的例子）
欢迎修改和指正
镜头分辨率公式
➢ 最小分辨距离公式： r=1.22 * λf/D （光学仪器在衍射极限下所能分析出的两个最近物点的距离， 也就是一个爱里斑的半径）； ➢ 镜头分辨率公式：R = 1/r = 1/1.22 * λf/D = D/1.22λf (D为镜头通光孔径，λ为入射光线的波长，f为镜头焦距)；
分辨率介绍
分辨率测试卡可使用三种材质制作：分别是陶瓷、玻璃、菲林片 ➢ 玻璃基底的标定板广泛应用于透射式视觉测量系统,具有热膨胀系数小、精度高、硬度较大、防腐蚀性好等特点。 ➢ 陶瓷基底的标定板具有热膨胀系数小、强度高、硬度高、耐磨性好、热传导率低、防酸碱性好等特点，且其良好的表面漫反射处理，
解决了在应用过程中，前置光源情况下玻璃材质标定板反光的难题，可更好地识别标定板图案细节信息从而达到更高的标定精度和 测量精度。
反差 =（ 照度的最大值-照度的最小值） /（ 照度的最大值 + 照度的最小值）。
调制度M 的概念： M=（Imax － Imin）/（Imax + Imin）
调制度M 总是介于0 和1 之间，调制度越大，反差越大。 在对镜头的反差和分辨率进行测试时，我们将正弦光栅置于镜头前方，测量镜头成像处的调制度。这时由于镜头像差的影响，会出现以下情况： 当空间频率很低时，测量出的调制度M 几乎等于正弦光栅的调制度；当所拍摄的正弦光栅空间频率提高时，镜头成像的调制度逐渐下降。镜头成
像的调制度随空间频率变化的函数称为调制度传递函数MTF（Modulation Transfer Function）。对于原来调制度为M 的正弦光栅，如果经过镜头到达 像平面的像的调制度为M ’ ，则MTF函数值为： MTF 值= M ’ / M 由此可见，MTF 值必定大于0，小于1。MTF 值越接近1，说明镜头的性能越优异。

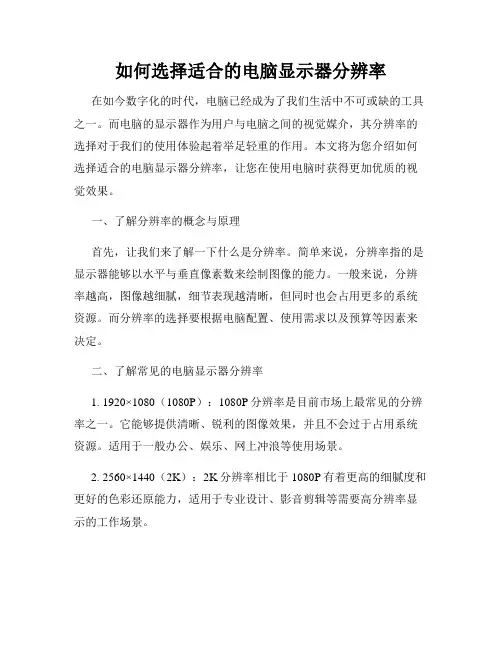

如何选择适合的电脑显示器分辨率
如何选择适合的电脑显示器分辨率在如今数字化的时代，电脑已经成为了我们生活中不可或缺的工具之一。
而电脑的显示器作为用户与电脑之间的视觉媒介，其分辨率的选择对于我们的使用体验起着举足轻重的作用。
本文将为您介绍如何选择适合的电脑显示器分辨率，让您在使用电脑时获得更加优质的视觉效果。
一、了解分辨率的概念与原理首先，让我们来了解一下什么是分辨率。
简单来说，分辨率指的是显示器能够以水平与垂直像素数来绘制图像的能力。
一般来说，分辨率越高，图像越细腻，细节表现越清晰，但同时也会占用更多的系统资源。
而分辨率的选择要根据电脑配置、使用需求以及预算等因素来决定。
二、了解常见的电脑显示器分辨率1. 1920×1080（1080P）：1080P分辨率是目前市场上最常见的分辨率之一。
它能够提供清晰、锐利的图像效果，并且不会过于占用系统资源。
适用于一般办公、娱乐、网上冲浪等使用场景。
2. 2560×1440（2K）：2K分辨率相比于1080P有着更高的细腻度和更好的色彩还原能力，适用于专业设计、影音剪辑等需要高分辨率显示的工作场景。
3. 3840×2160（4K）：4K分辨率是目前最高的主流分辨率之一，它能够提供极佳的图像品质和出色的色彩表现能力，适用于专业设计、影音编辑以及高要求游戏体验等领域。
三、根据需求选择合适的分辨率那么，在众多的分辨率选择中，如何根据自己的使用需求来选择适合的分辨率呢？1. 办公场景：如果您主要用电脑进行办公、网上冲浪等日常工作，1080P的分辨率已经可以满足绝大部分需求。
它能够提供清晰的文字显示效果和舒适的阅读体验。
2. 设计与编辑场景：如果您从事设计、影音剪辑等专业工作，需要更高的图像细腻度和色彩还原能力，那么2K或4K的分辨率将是您的不二选择。
3. 游戏与娱乐场景：对于游戏发烧友或者追求更好娱乐体验的用户来说，高分辨率可以提供更为逼真且细腻的画面效果，让您更加沉浸在游戏的世界中。

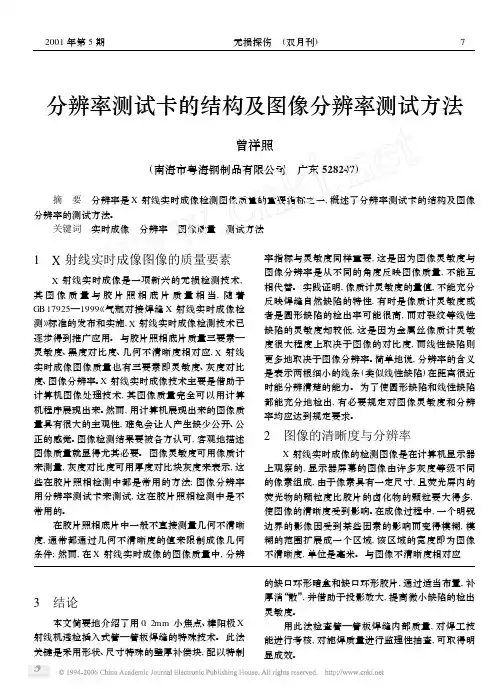

分辨率测试卡的结构及图像分辨率测试方法
将分辨率测试卡紧贴在图像增强器输入屏表面 中心区域, 线对栅条与水平位置垂直 (或平行) , 按如 下工艺条件进行透照, 并在显示屏上成像:
栅条数目 分辨率数值
n
p
(条)
L P mm
7
1. 2
8
1. 4
9
1. 6
10
1. 2
13
2. 4
在每组线对栅条的上方标注线对数的铅字标 记, 在栅条的下方标注标准代号和线对单位的铅字 标记。 各组线对的栅条紧夹在两块厚度为 1mm 的 有机玻璃板之间。 3. 2 分辨率测试的作用
(1) X 射线管的焦点至图像增强器输入屏表 面的距离不小于 700mm ;
2001 年第 5 期 无损探伤 (双月刊) 9
(2) 管电压不大于 40kV ; (3) 管电流不大于 2. 0mA ; (4) 图像对比度适中。 3. 3. 2 X 射线实时成像系统分辨率的确定 在显示屏上观察测试卡的影像, 观察到栅条刚 好分离的一组线对, 则该组线对所对应的分辨率即 为系统分辨率。 3. 3. 3 系统固有不清晰度的确定 在显示屏上观察测试卡的影像, 观察到栅条刚 好重合的一组线对, 则该组线对所对应的栅条间距 即为系统固有不清晰度。 3. 4 图像分辨率和不清晰度的测试 3. 4. 1 测试方法 将分辨率测试卡紧贴在被检焊缝的表面上, 线 对栅条与焊缝垂直, 并与焊缝同时成像。 3. 4. 2 图像分辨率的确定 在显示屏上观察测试卡的影像, 观察到栅条刚 好分离的一组线对, 则该组线对所对应的分辨率即 为图像分辨率。 3. 4. 3 图像不清晰度的确定 在显示屏上观察测试卡的影像, 观察到栅条刚 好重合的一组线对, 则该组线对所对应的栅条间距 即为图像不清晰度。

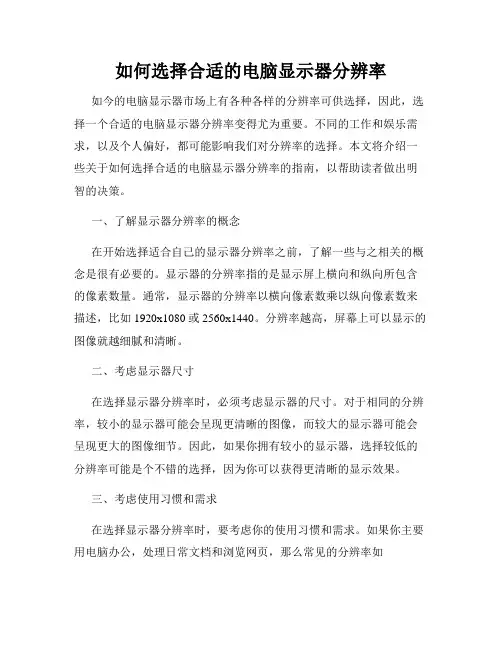

如何选择合适的电脑显示器分辨率
如何选择合适的电脑显示器分辨率如今的电脑显示器市场上有各种各样的分辨率可供选择，因此，选择一个合适的电脑显示器分辨率变得尤为重要。
不同的工作和娱乐需求，以及个人偏好，都可能影响我们对分辨率的选择。
本文将介绍一些关于如何选择合适的电脑显示器分辨率的指南，以帮助读者做出明智的决策。
一、了解显示器分辨率的概念在开始选择适合自己的显示器分辨率之前，了解一些与之相关的概念是很有必要的。
显示器的分辨率指的是显示屏上横向和纵向所包含的像素数量。
通常，显示器的分辨率以横向像素数乘以纵向像素数来描述，比如1920x1080或2560x1440。
分辨率越高，屏幕上可以显示的图像就越细腻和清晰。
二、考虑显示器尺寸在选择显示器分辨率时，必须考虑显示器的尺寸。
对于相同的分辨率，较小的显示器可能会呈现更清晰的图像，而较大的显示器可能会呈现更大的图像细节。
因此，如果你拥有较小的显示器，选择较低的分辨率可能是个不错的选择，因为你可以获得更清晰的显示效果。
三、考虑使用习惯和需求在选择显示器分辨率时，要考虑你的使用习惯和需求。
如果你主要用电脑办公，处理日常文档和浏览网页，那么常见的分辨率如1920x1080或2560x1440可能已经足够满足你的需求了。
这些分辨率提供了清晰的文字和图像显示效果，适合一般的办公工作。
然而，如果你倾向于游戏或是进行高像素密集的图形设计工作，那么更高的分辨率将会有更好的视觉体验。
例如，4K分辨率（3840x2160或以上）可以让你在游戏中享受更加真实的场景和更细腻的图像，而在图形设计中可以看到更多的细节和色彩。
四、考虑显卡性能选择适合的电脑显示器分辨率时，你还应该考虑你的计算机显卡的性能。
显示器分辨率越高，显卡需要处理的像素数量就越多，这可能对显卡的性能提出了更高的要求。
如果你的显卡性能较低，选择过高的分辨率可能导致电脑运行缓慢或者游戏卡顿。
因此，在购买或升级显示器时，请确保你的计算机显卡能够很好地支持你选择的分辨率。
相机分辨率测试卡选择SFRplus还是eSFR
图像分辨率测试选择SFRplus还是eSFR?作为Imatest最常用，最先进，功能最多的两张测试卡，SFRplus和eSFR ISO 有很多相似的特征，可以用来做很多类似的图像质量分析。
但是，他们之间也有一些功能的不同，了解他们之间的不同，有助于您选择合适的测试图来分析您的成像系统。
SFRplus测试卡 eSFR测试卡两种图表都提供详细的分析结果在影像系统的清晰度度、色差、色调相应、色彩相应及均匀性等方面，且都使用Imatest的全自动功能测试。
SFRplus提供最详尽及全方位的锐度图，遍布整个影像系统的可视区域，空间频率响应及色差，用SFRplus可测量到像场内更多的位置。
Imatest自动分析如下图所示：另外，SFRplus可做预失真，用来最佳化极度鱼眼效应失真的待测影像系统，例如车辆影像系统：a固润光电预畸变的测试卡广角影像两种图表均可用在各式各样的介质包含高达一米的喷墨印刷，高精度的感光纸，及各种尺寸的彩色或黑白底片。
SFRplus也可特定用在高精度的镀铬玻璃上。
它可被制成微观尺寸大小。
eSFR ISO 比较偏向多合一的测试目标，它完全遵照ISO制定的边陲空间频率响应标准。
它的辐射状灰阶色阶序列，适合用于测量庞大的杂讯细节及色调相应。
它较大的彩色图块也更适合用于评估色差。
eSFR色阶和灰阶图案eSFR ISO也包含楔形图，用来测量云纹干涉及目视极限解析度。
虽然两种图表有许多相同的测试，重要的是选择一个图表可提供你最适合的信息来评估你的影像系统。
如果更看重的是详尽的锐度测量，则考虑用SFRplus；如果色调响应测量更加重要，则eSFR ISO也许比较适宜。
最后，两种图表内的许多图案元素是可依据你的测试需求来客制化的。
索取更多关于该选择SFRplus或eSFR ISO的信息，可以随时联系我们。
电脑屏幕分辨率自定义方法总结
电脑屏幕分辨率自定义方法总结在如今数字化时代，电脑已经成为我们生活中不可或缺的工具。
而电脑屏幕作为我们与电脑交互的重要界面，其分辨率的设置对我们的视觉体验至关重要。
然而，很多人对于如何自定义电脑屏幕分辨率还存在一定的困惑。
本文将总结几种常见的电脑屏幕分辨率自定义方法，帮助读者更好地掌握这一技巧。
首先，我们可以通过操作系统自带的设置来自定义电脑屏幕分辨率。
对于Windows操作系统用户而言，我们可以点击桌面上的鼠标右键，选择“显示设置”。
在弹出的窗口中，我们可以看到“分辨率”选项。
通过点击下拉菜单，我们可以选择不同的分辨率。
如果我们想要自定义分辨率，可以点击“高级显示设置”或者“显示适配器属性”来进一步调整。
在这些设置中，我们可以手动输入水平像素和垂直像素的数值，以达到我们想要的分辨率。
对于Mac操作系统用户而言，我们可以点击屏幕右上角的苹果图标，选择“系统偏好设置”。
在打开的窗口中，我们可以点击“显示”选项。
在“显示”选项中，我们可以看到“分辨率”选项。
通过点击下拉菜单，我们可以选择不同的分辨率。
如果我们想要自定义分辨率，可以点击“缩放选项”，然后选择“更多空间”或者“更多文本”。
在这些设置中，我们可以手动调整分辨率的大小，以满足我们的需求。
除了操作系统自带的设置，我们还可以借助第三方软件来自定义电脑屏幕分辨率。
在Windows操作系统中，有一款名为“Custom Resolution Utility（CRU）”的软件可以帮助我们实现自定义分辨率。
我们可以通过搜索引擎找到并下载这款软件，然后按照软件的说明进行安装和设置。
在安装和设置完成后，我们可以打开软件，手动输入我们想要的分辨率，并保存设置。
随后，我们可以在操作系统的显示设置中找到这个自定义分辨率，并进行应用。
对于Mac操作系统用户而言，我们可以借助名为“SwitchResX”的软件来实现自定义分辨率。
同样地，我们可以通过搜索引擎找到并下载这款软件，然后按照软件的说明进行安装和设置。
照相镜头 照相分辨率测定方法
照相镜头照相分辨率测定方法
照相镜头的照相分辨率测定方法如下：
测试光源环境：选择合适的测试背板和光源，确保光源的稳定性和均匀性。
常用的光源有LED、荧光灯等。
同时，选择合适的反射光源箱，以获得最佳的照射角度。
分辨率测试卡：选择符合国际标准的分辨率测试卡，如ISO12233标准分辨率测试卡。
确保测试卡的分辨率与照相镜头的分辨率相匹配。
固定测试设备和拍摄参数：将照相镜头固定在测试台上，调整镜头与测试卡的距离，确保拍摄的图像清晰。
设置照相机的拍摄参数，如光圈、快门速度、ISO等，以确保拍摄的图像质量稳定。
拍摄测试图像：使用照相机拍摄分辨率测试卡的图像，确保图像清晰、无抖动。
拍摄多张不同分辨率下的测试图像，以获得准确的测试结果。
分析测试结果：将拍摄的图像导入到图像分析软件中，对图像进行清晰度分析。
选择合适的阈值，通过软件计算出图像的分辨率。
比较不同分辨率下的测试结果，确定照相镜头的分辨率性能。
重复性测试：为了确保测试结果的准确性和可靠性，可以进行多次重复性测试。
对同一组测试卡和设备进行多次测试，比较测试结果的一致性。
注意事项：在测试过程中，需要注意保持测试环境的稳定性和一
致性，避免外界因素的干扰。
同时，确保测试设备和软件的准确性和可靠性。
通过以上步骤，可以准确地测定照相镜头的照相分辨率性能。
这种测试方法对于评估照相镜头的性能和质量具有重要意义，有助于提高拍摄图像的质量和效果。
ISO12233eSFR分辨率测试卡使用方法
ISO12233:2014eSFR分辨率测试卡使用方法SineImage eSFR分辨率测试卡配合软件可以自动计算几个关键图像质量因素包括锐度、横向色差、阶调反应、色彩反应及噪点。
与低反差Edge SFR规格完全相容，新的标准为ISO12233:2014取代了2000标准，因为之前使用高反差测试图容易引起出界或量度误差，也缺少渐进组别评定系统的阶调反应，并且只有少量功能适用于自动分析。
SineImage eSFR分辨率测试卡的设计基于ISO12233:2014定义的低反差edge SFR规格。
一、测试图卡中有九个倾斜的矩形如下图所示，反差比例为4:1应用OECF渐进组别，斜矩形的边可用于测试空间频率反应及横向色差，矩形全部有对焦援助适用于手动或自动对焦。
二、20级灰阶OECF图案环绕图表中心如下图所示，用以测量影像系统的阶调反应、伽玛、白平衡，及噪点特征，测量板块放射性平均排列，减低光线下降的量度误差。
噪点测试系列涵盖广泛，包括浓度、场景参照原始像素噪点以及ISO 15739视觉噪点、信噪比，及动态范围。
三、SineImage额外提供两个eSFR测试图卡版本，符合标准之外使用多余空间优化及延伸测试图卡，有额外六个倾斜的矩形测量成像区以外的锐度。
四、四个对准标志用于自动侦测Imatest eSFR ISO模组功能。
五、十六个色块代表现实场景的色彩，用来分析并呈现精确或偏好的色彩。
六、根据该ISO标准的另一部分，添加了四对双曲线楔形用来测试极限解像度及云纹。
ISO12233:2014eSFR分辨率测试卡增强版优化测试图比例为3:2，ISO12233:2014 eSFR分辨率测试卡扩展板延伸测试图则为16:9支持视角更宽广的影像系统。
ISO12233:2014eSFR分辨率测试卡尺寸测试卡尺寸标准版增强版扩展版1x 200mm x305mm(7.875”x12”)200mm x305mm(7.875”x12”)200mm x365mm(7.875”x14.5”)2x 400mm x610mm(15.75”x24”)400mm x610mm(15.75”x24”)400mm x730mm(15.75”x29”)4x 800mm x1220mm(31.5"x48")800mm x1220mm(31.5"x48")800mm x1460mm(31.5"x58")。
分辨率测试卡楔子测量MTF的最佳做法和陷阱
分辨率测试卡楔⼦测量MTF的最佳做法和陷阱摘要随着数字成像在各种⾏业中的普及，正在开发测量分辨率和锐度的新标准。
⼀些与ISO 12233：2014分辨率测试卡调制传递函数（MTF）测量显着不同。
我们专注于汽车相机监控系统的ISO 16505标准，它使⽤⾼对⽐度双曲线楔形代替倾斜边缘来测量系统分辨率，定义为MTF10（MTF =其低频值的10％的空间频率）。
根据倾斜边缘对信号处理敏感的说法选择楔形。
虽然确实如此，我们发现楔⼦也是⾮常敏感的，并且提出了⼀些测量挑战：⼦像素位置变化导致不可避免的不⼀致;楔形饱和使得结果更加稳定，牺牲了精度; MTF10可以通过锐化，噪声和其他⼯件来提升，并且可能永远不会达到。
质量差的图像可能表现出⾼MTF10。
我们表明，混叠的发⽣是⼀个更稳定的性能指标，我们讨论了获得楔形最准确结果的⽅法以及关于低对⽐度倾斜边缘的误解，这与系统性能更好相关，更具代表性汽车和安全成像感兴趣的对象。
介绍数字影像的应⽤在包括汽车，安全和医疗在内的许多⾏业中迅速扩⼤，其中还有⼏个。
随着这些应⽤的发展，正在建⽴新的标准[1]，以确保图像质量满⾜每个⾏业的具体需求。
也许最重要的图像质量因素是清晰度或分辨率，它决定了图像可以传达多少细节。
两者都是根据调制传递函数（MTF）定义的（实际上与空间频率响应SFR相同）。
MTF是空间频率f相对于低频的正弦波模式的对⽐。
⽤于计算MTF的原始空间频率单位是每像素周期（C / P）。
MTF通常以C / P或以C / P直接得出的单位报告，例如每幅图像⾼度的线宽（LW / PH），其中f（LW / PH）= 2 f（C / P）×图⽚⾼度图⽚⾼度可以任意选择，以符合ISO 16505的要求。
清晰度和分辨率具有相似之处，尽管不尽相同。
清晰度与整体观众感知有关，并且与MTF50密切相关，MTF50是MTF下降到其低频值⼀半（50％）的空间频率。
解决⽅案（通常是消失的解决⽅案的缩写）有许多定义。
高端显卡分辨调节方法
高端显卡分辨率调节方法亲，高端游戏独显与一般板载集成显卡不同，许多规格的分辨率我们需要手动调试，因为不同尺寸的显示器其对应的最佳分辨率也会不同，下面我们首先为大家列举出一些常见尺寸显示器的最佳分辨率。
18.5寸（1366x768），19寸（1440x900），21.5寸（1920x1080），22寸（1680x1050），23寸以上（1920x1080）。
一，AMD系列显卡分辨率调节方法（确保显卡驱动已安装）：1. 在桌面空白处点右键，选择第一个“Cataylst Control Center”选项。
进入A 卡控制面板。
2. 在A卡控制台界面左边找到“我的VGA显示器”并将其打开，选择“属性（VGA 显示器）”选项。
3. 打开了属性后，在对话框右边我们会看到有一个打了勾的“使用扩展显示标示数据（EDIE）或驱动程序默认值”选项，您会看到下面有分辨率信息，现在我们需要把刚才这个选项前面的勾给取消掉。
4. 取消了这个选项后，下面的分辨率我们就可以进行调节了，我们点击这个分辨率选项，选择您显示器的最佳分辨率。
5. 选择了最佳分辨率后，点击对话框右下角的“应用”即可。
二，英伟达系列显卡分辨率调节（确保显卡驱动已安装）：1. 在桌面空白处点右键，选择“NVIDIA控制面板”进入N卡控制面板。
2. 在打开的N卡控制面板左边选择“显示”，“更改分辨率”选项。
在右侧出现的分辨率选相框里面选择您显示器的最佳分辨率，如果没有找到，请您点击“自定义”选项。
3. 打开“自定义”选项后，又会看到很多可供选择的分辨率规格，如果在里面没有找到您显示器的最佳分辨率，请您选择“创建自定义分辨率”。
并在接下来出现的条款上选择“接受”。
4. 现在我们开始创建分辨率，在“水平像素”（如19寸显示器输入1440）和“垂直扫描线”（如19寸显示器输入900）输入显示器最佳分辨率值。
现在“计时”选项下面的“标准”选项选择的是“自动”，我们将其改成“DMT”，最后我们点击“测试”。
分辨率测试卡原理与制作说明
年 距的32倍（图2②）。从标板的两侧拉两条线到相机五棱镜顶盖的中心，横向微动三脚架，使此两条线等
长（图2。③）此时机身已经对正测试板的中心了。
青 令取景器的边框与标板上的取景视场边界线（图1）重合。至此相机位置已调准。
方向用双面胶带粘贴在中心及0.85视场圆环与对角线的交点位置。如果希望测试的数据更详尽，可以
用高档优质的复印机再复印7张卡（也可以用2400dpi的扫描仪扫描，用惠普或佳能的打印机输出），然
后装裱到0.5视场与中心线、0.7视场与对角线的交点处（见图1）。粘贴测试卡时注意：测试卡线条的方
向应尽量与测试标板半径和同心圆的方向一致。 最后在四角用粗铁丝穿孔，以便穿绳悬挂。
误差，必然会降低测试的分辨率。因此摄影综合分辨率的测试值一般都会低于镜头实际可以达到的最
高分辨率，而且与测试所使用机身的调焦精度有关。但是由于它比较忠实的再现了实际拍摄可以达到的
清晰度，对于掌握自用器材的特性，指导摄影的实践，仍有指导意义。
测试镜头的分辨率：主要用于评价镜头自身的光学素质。 测试F8或更小的光圈时，拍摄方法与测试综合分辨率相同。拍摄多张，高端数码单反通过调整焦点 前移，后移的方式拍摄，由于每一张的调焦位置（调焦误差）均不相同，必有一张调焦误差最小，因此分 辨率最高，这个分辨率最接近镜头实际可能达到的最高分辨率，我们称它为镜头的分辨率。由于实际拍 摄时我们不可能焦前、焦后拍摄多张，因此镜头分辨率一般都高于摄影的综合分辨率。镜头分辨率的测 试值与机身精度无关，更真实的反映了镜头自身的素质.比较不同光圈下摄影分辨率与镜头分辨率的差 异可以发现收缩光圈后由于景深逐渐增加，调焦误差的影响随之减弱，据此可以知道该组镜头与机身 配用时，必须将光圈收缩到哪一挡，才能忽略调焦误差的影响，得到足够清晰的影像。
空间分辨率测试卡规格50线对
空间分辨率测试卡规格50线对空间分辨率测试卡是一种用于测试相机、摄像机、扫描仪等光学设备的分辨率性能的工具。
它通过一系列的线条和格子来模拟不同空间分辨率下的图像，从而评估设备的分辨能力。
其中，50线对是测试卡上的一种常见规格。
空间分辨率是指图像中能够清晰分辨的最小细节大小。
在数字图像处理和摄影领域中，空间分辨率通常以线对/毫米（LP/mm）或线对/英寸（LP/inch）来表示。
50线对表示在每毫米或每英寸的空间中有50个黑白对比的线条。
空间分辨率测试卡通常由一块平整的材料制成，上面印有一系列精细的线条和格子。
这些线条和格子的宽度和间距都是已知的，以便用于测试设备的分辨率性能。
测试卡的尺寸和材质也会因不同的应用而有所差异，但其核心目的都是相同的：评估设备的分辨能力。
在使用空间分辨率测试卡进行测试时，首先需要将测试卡放置在待测试的设备前方，并保持垂直于设备的光轴。
然后，通过设备拍摄或扫描测试卡上的线条和格子，获取一幅包含了不同空间分辨率细节的图像。
最后，通过对图像进行分析和测量，可以得出设备的分辨率性能指标。
使用50线对的空间分辨率测试卡可以评估设备在较高分辨率要求下的性能。
如果设备能够清晰分辨出50线对中的每一对线条，那么它的空间分辨率就可以达到50 LP/mm或50 LP/inch。
而如果设备无法清晰分辨出这些线条，那么它的空间分辨率就会低于50 LP/mm或50 LP/inch。
空间分辨率测试卡的规格可以根据需求进行选择。
除了50线对，常见的规格还有10线对、25线对、100线对等。
不同规格的测试卡适用于不同需求和应用场景。
例如，对于摄像机或相机的测试，通常会选择更高的线对数，以评估其在高分辨率图像拍摄下的表现。
总结起来，空间分辨率测试卡规格50线对是一种用于测试光学设备分辨率性能的工具。
通过对测试卡上的线条和格子进行拍摄或扫描，可以评估设备在不同空间分辨率下的表现。
这对于相机、摄像机、扫描仪等设备的性能评估和比较具有重要意义。
ISO12233分辨率测试卡的使用方法
ISO12233分辨率测试卡是最被广泛使用的测试卡之一，是测试相机和镜头的解像力必备的测试卡。
但是很多人不知道ISO12233测试卡到底怎么用、测试结果代表了什么涵义，今天，就由英迈吉为大家讲解一下ISO12233分辨率测试卡的使用方法。
1.适用范围CIPA标准DC-003（2003）（以下简称本标准）适用于民用静止照片数码相机以下简称（DSC）。
在产品目录等中记载静止照片的分辨率时，采用本标准规定的测量方法。
2．引用标准及文件在本标准中引用下列标准，它们将购成本标准规定的一部分。
这些引用标准都适用其最新版本（含追加内容）。
ISO12233：2000 Photography-Electronic still-picture cameras - resolution measurementsISO7589:2002 Photography3.术语及定义a）分辨率resolution除锯齿外，可分辨精细图案的极限。
以画面每单位高度的条数来表示。
b）锯齿aliasing采样频率小于图像信号最高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。
（新版摄影术语辞典（株）写真工业出版社1988）4．测试图表4.1 ISO12233分辨率测试卡本标准以12233为基础,测试图表（图4.1,以下简称ISO图表）也直接利用ISO12233用图表。
ISO图表中包含各种样式，本标准（视觉分辨率）主要使用其中的水平方向J1、K1；垂直方向的J2、K2；倾斜45度方向的JD、KD等样式。
（ISO12233中记载了3种测量方法、ISO图表的采购方法，请参考9．关于12233。
）使用ISO图表时，不一定直接使用该图表。
也可以剪出必须的部分，并经过重新拼接排列后使用ISO12233主要由美国Sine Patterns公司和Applied Image公司以及日本生产,在中国可以从代理。
4.2 ISO图表中所记载数字的含义摄影时让图表的有效高度（横向长边看图4.1时粗框内侧的高度）正好占满画面,图案的数字*100即为画面中每单位高度的条数.拍摄时不一定要让有效高度占满整个画面,但此时需要进行标定（参考5.2取景构图）.4.3 ISO图表以外的图表也可自己制作并使用与ISO图表相同的图表。
x射线分辨率测试卡标准_论说明以及概述
x射线分辨率测试卡标准论说明以及概述1. 引言1.1 概述本文旨在介绍和说明关于x射线分辨率测试卡标准的内容。
随着科技的不断发展和应用领域的扩大，对于x射线设备的性能测试变得越来越重要。
而x射线分辨率是评价设备性能的一个重要指标之一。
为了进行准确可靠的测试，需要建立相应的标准，并制定合适的测试方法和步骤。
1.2 文章结构本文将按照以下结构进行阐述：- 引言：对文章进行简要介绍，包括概述、文章结构和目的。
- 正文：详细探讨与x射线分辨率测试相关的基础知识、方法论等内容。
- X射线分辨率测试卡标准论述：介绍x射线分辨率测试卡及其特点，并详细说明相关的标准要求和规范，以及具体的测试方法和步骤。
- 结论：总结本文主要内容，提出关键要点，并在此基础上对该标准的意义和影响进行讨论。
- 参考文献：列举使用到的参考文献列表。
1.3 目的本文旨在对x射线分辨率测试卡标准进行论述和说明，以便在实际应用中能够准确评估x射线设备的性能表现。
同时，通过对该标准的讨论，使读者深入了解其意义和影响，并为相关领域的研究与开发提供参考依据。
2. 正文X射线分辨率测试卡是一种用于评估X射线设备分辨率性能的标准工具。
通过对X射线图像中显示的测试卡进行定量分析，可以准确测量出X射线系统的分辨率。
本文将详细介绍X射线分辨率测试卡的标准和要求，并说明相关的测试方法和步骤。
X射线分辨率测试卡介绍X射线分辨率测试卡通常由一系列具有不同空间频率的线条或格栅组成。
这些格栅会在X射线系统中放置，然后通过拍摄获得相应的X射线图像。
通过对图像中的格栅进行观察和测量，可以获得系统的分辨率性能。
标准要求和规范针对X射线分辨率测试卡，存在一系列标准要求和规范，以确保测试结果的准确性和可比性。
其中包括：- 标准化的格栅设计：为了使不同设备之间的比较有效，标准要求使用统一设计规范生产格栅。
- 空间频率范围：定义了格栅中包含的空间频率范围，以适应不同应用领域对分辨率的需求。
imatest 测试教程
使用Imatest测试分辨率1.打开Imatest软件2.打开 SFR: New file 选中拍4:3的图片3.选择黑色和白色交界的区域，一共需要测10次，中间横向，中间纵向，四角的横向纵向4.中间红色的“+”符号应在灰色和黑色的交界处，可使用左侧功能键作微调，务必使两种颜色在1:1之间，选择“Yes, Continues”进行下一步5.设定分析内容，按“OK”进行分析，进行下一步6.需要保存测试结果选择 YES 不需要保存测试结果选择 NO7.首要看CA的值，单位为pixels。
0~0.5：色散控制极佳；0.5~1.0：较好范围；1.0~1.5 ：人肉眼可识别，中等镜头；1.5以上：镜头较差，影响成像质量MTF508.分辨率判断标准使用Imatest测试色彩还原色彩还原指彩色CCD、CMOS经过拍摄加工后，彩色摄影画面的色彩大体上和原景物的色彩相一致。
影响色彩还原的因素有CCD、CMOS的性能，摄影镜头的质量，光线的色温等。
今天我们通过在D65光源下测试摄像头对色彩的还原能力来聊聊如何使用Imatest进行色彩还原测试。
具体测试步骤如下：1.调节摄像头的驱动参数调试到最佳，摄像头拍照相关的参数设置为普通模式，如白平衡设置为自动，曝光设为自动等；2.调节光源及照度到指定的标准3.将24色色卡置于灯箱正面中心，色卡中心与边缘照度不大于10%。
调节摄像头位置，使摄像头正对色卡中心，并使标板占据模组预览画面75%以上，待图像稳定后拍照。
4.打开Imatest软件，在color check中导入对应的图片，选择合适的测试范围，软件会协助判断24color框的位置，可使用左侧功能键作微调，务必将24color都选在框内，选择“Yes, Continues”进行下一步。
5.选择"OK"进入下一步6.测试结果在此图片对应可以看到•ideal：表示理想值•Camera：表示摄像头的实际测得值•Saturation（饱和度）：越高颜色越鲜艳，其中Sat=101.1%ΔC*ab mean=9.53;max=21.8ΔE*ab mean=14.6;max=23.8其中ΔC，ΔE表示色彩正确度误差，一般而言值越小表示越接近真实颜色SRGB，也表示摄像模组的颜色误差越小，颜色越好，ΔE*ab计算色度差（C）外，还加入明度差（Y）。
分辨率测试卡原理与制作说明
在白 纸 后 衬一本杂 志，以 免 阳 光 从 后 面 照 亮白 纸，影 响侧光精度），按ISO100的感光度测光后将测光值加
国 0.5至1挡设定曝光时间。至此已完成了相机的全部设 中 置工作。
四、拍摄分辨率的不同方法及其适用性
有 两 种拍摄 分 辨 率的方法，各 有不同的测试目
将卡与背板分离，可以用双面胶带将测
试卡与背板粘合。注意不要使用普通的
胶水或浆糊：他们干燥后都会使背板翘
曲，难于平整，影响测试。
将KD板或白苯板用美工刀裁切成1120×760毫米。用记号笔按（图1）的尺寸绘制测试标板的边框
线、取景视场边界线、对角线、中心线与0.5视场、0.7视场、0.85视场的同心圆。将5片测试卡按图示的
总之只有通过测试摄影分辨率或镜头分辨率，我们才可以对自用器材的状况、素质、拍摄效果有更 深入的了解，从而扬长避短，真正发挥出它们的潜力，提高我们的技术与艺术水平。
我们用这张卡片为广大读者提供了测试分辨率的最基本的条件，希望它能帮助大家将照片的清晰 度提高到一个新的水平。
社 版 出 年 国青 中
误差，必然会降低测试的分辨率。因此摄影综合分辨率的测试值一般都会低于镜头实际可以达到的最
高分辨率，而且与测试所使用机身的调焦精度有关。但是由于它比较忠实的再现了实际拍摄可以达到的
清晰度，对于掌握自用器材的特性，指导摄影的实践，仍有指导意义。
测试镜头的分辨率：主要用于评价镜头自身的光学素质。 测试F8或更小的光圈时，拍摄方法与测试综合分辨率相同。拍摄多张，高端数码单反通过调整焦点 前移，后移的方式拍摄，由于每一张的调焦位置（调焦误差）均不相同，必有一张调焦误差最小，因此分 辨率最高，这个分辨率最接近镜头实际可能达到的最高分辨率，我们称它为镜头的分辨率。由于实际拍 摄时我们不可能焦前、焦后拍摄多张，因此镜头分辨率一般都高于摄影的综合分辨率。镜头分辨率的测 试值与机身精度无关，更真实的反映了镜头自身的素质.比较不同光圈下摄影分辨率与镜头分辨率的差 异可以发现收缩光圈后由于景深逐渐增加，调焦误差的影响随之减弱，据此可以知道该组镜头与机身 配用时，必须将光圈收缩到哪一挡，才能忽略调焦误差的影响，得到足够清晰的影像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分辨率测试卡如何选择
随着人们的生活越来越高，对产品的认知也是越来越牛逼，今天我给大家介绍一个大家熟悉,也是生活的必需品，早些年前影像检测这方面都是非常欠缺，一些主要测试卡和测试设备都是进口，进口的测试卡和设备都是有不同周期，价格也是非常昂贵，售后维护也是非常不便，所以这种大量的需求，都是需要专门开发研发生发各种测试卡和影像测试卡设备。
人们对照相机、摄影越来越浓厚，对相机、摄像机以及手机的照相功能要求也是原来越高的，一台分辨率清晰的照相机也成为日常，摄像机定制检修测试叶成我们的习惯，一般我们都是会检测摄像机动态范围、白平衡、畸变、灰阶,为了相片有更好的看，所以还有一个色彩还原测试这几个设置都是相机或者摄像机出厂设备必须检测的数据也是不可缺少的检测设备。
我司赛麦吉不仅可以做市场可是可以做各种各类的测试卡，还可以根据客户的需求定制相对应的测试卡，不但可以按时按量的也可以根据客户的要求设计，我们的设备可以在500倍放大镜下观察线条清晰，保障纯手工打印，无缝隙、无毛刺光学摄像标准测试卡研究与生产，产品全部符合CIE、EBU标准，拥有最齐全的产品设备与产品系列，通常使用4:3、16:9、525、625及HDTV等不同制式的测试卡，甚至包括、亚光纸、不光纸、玻璃以及电视电影机专用的菲林。
除此之外我们我司赛麦吉大部分产品都可以使用不同格式，如反射式、透射式、460mm 280mm和玻璃等，每一套测试卡都附有详细的说明书以及标准，同时也大量生产透光式影像测试光源灯箱以及反射式测试补光灯组
现在就出现一个问题，怎么选择测试卡，同一图案的测试卡在比例和材质上都可以不同。
这要根据客户要检测的镜头以及预期实现的效果来选择，下面就和小编一起看一下如何选择分辨率测试卡吧。
测试卡格式：
格式图像宽度
（4:3）
图像宽度
（4:3）
图像宽度
（16:9）
图像宽度
（16:9）
外框宽度外框高度
K160160120--204164 K280280210--334371
A280280210280157.5365305 K360--360202.5390271 A360--360202.5500400 A444--444.4250600500 A460460345460258.75600500 A540540405460303.75600500
D2828212815.755050 D205205153205115.3253202 D240240180240135320290
D280280210280157.5360280备注：
1.BBC64,BBC65,TE109,TE108及TE153图像格式为4:3，但有16:9标尺
2.BBC64,BB63带黑洞来提供低于黑电平的测试，厚度为112mm。
3.A444格式只有HDTV用
4.K360只有16:9套装用
5.K280只有4:3套装用
6.K160只有小型套装用
7.HDTV没有D28格式
8.D280格式可用LG2，LV5，LV6及sine-image透射灯管，D240格式需配DNP适配器。
为配合不同场合及用途，我司赛麦吉提供多种不同的格式，相同格式的测试卡外形是一样的，只是按宽高比有不同的图像尺寸(全部为毫米)。
