10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
2.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。

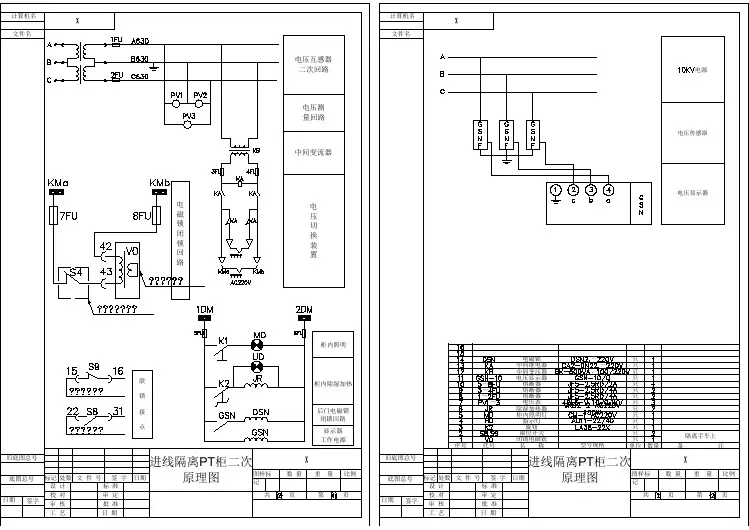

10kV馈线柜二次接线图定稿
GPS 备用
19 18 17
QK KK 1~2FU Wh A BD,HD,LD HK,HZ,KN LH JRQ1,JRQ2 D JKK ZKK GSN LHa,LHc DSN FU1,FU2,FU3 MD1,MD2 DL NSP788 代号
切换开关 切换开关 低压熔断器 电度表 电流表 信号灯 钮子开关 竖式 零序电流互感器 加热器 辅助开关 断路器 断路器 带电显示装置 电流互感器 电磁锁 低压熔断器 白炽灯 真空断路器 保护及测控装置 名称
储能DC220V 红绿白各一
10KV I(II)
3LHa A431 3LHb B431
16 15 14
DL
3LHc C431 N431
1LH 2LH
C431 NSP788
+HM +HM
-HM
储能小母线
13 12
储 能 回 路
LLH N401
D
1DK
AI2 故障录 波屏
1DK 873 HK S1 WK S1 S1 WK D 875 BD S1 872
LW12-16/9.5939.3 LW12-16Z/4.0331.2S SAK-6A DSSD188S 1.5(6)A0.5级 CD194I 2X4 XB2-EV4□白绿等各一 SB2-BD21C LXK□
只 只 只 只 只 只 只 只 只
1 1 1 1 1 1 3 3 1 2 1 1 1 3 1 3 2 1 1 数量 备注
1LHa A411 1LHb B411 10KV I(II) 1LHc C411 N411
DL
Wh
A412
AI13 AI11
AI14 AI12
测量电 流输入

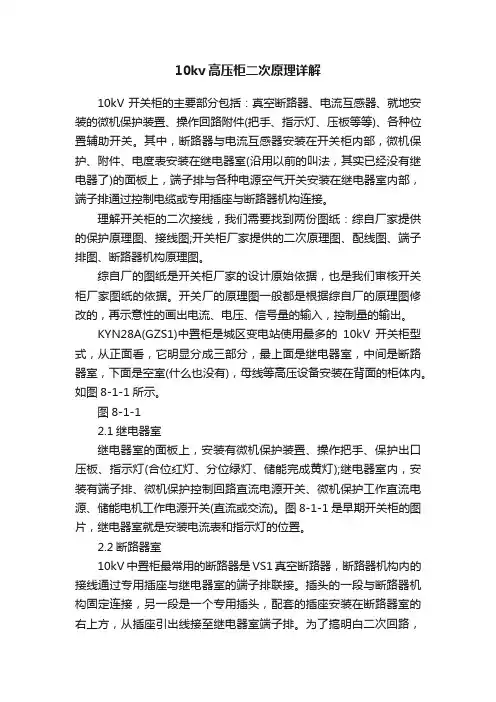

10kv高压柜二次原理详解
