浅析直流输电控制保护系统
直流输电系统的保护
2. 直流系统保护组
（1） 直流欠电压保护:直流系统的后备保护；保护通过测量直流电压或 直流电流，并结合触发角α，检测直流线路上的低电压故障。
（2） 线路开路试验监测：检测线路开路试验期间，本站直流场和直流 线路的接地故障；工作原理是：如果直流电流超过一预先设置值或者直 流电压没有按预期地上升，表明有接地故障发生。当交流侧电流过大时， 保护也会动作。保护动作闭锁换流器。
选择性
直流系统保护分区配置，每个区域或设备至少有一个 选择性强的主保护，便于故障识别；
可以根据需要退出和投入部分保护功能，而不影响系 统安全运行；
单极部分的故障引起保护动作，不应造成双极停运； 仅在站内直接接地双极运行方式时，某一极故障才必 须停运双极，以避免较大的电流流过站接地网；
任何区域或设备发生故障，直流保护系统中仅最先动 作的保护功能作用；本极的关于极或双极部分的保护 无权停运另外的极；
(2) 大触发角监视：检查和限制主回路设备在大触发角运行时所 受的应力。用大角度监测功能，计算因特殊要求增加触发角 和关断角时，在主回路设备上增加的应力。大角度保护根据 阀阻尼电路、阀避雷器和阀内电抗器的理论模型计算换流器 最大允许的功率损耗。当大角度运行时，如果超过晶闸管的 功率损耗限制值，同时具有较高的Udi0，大角度监测将在一 定延时后，向分接开关发出降低Udi0的指令，并给出告警信 号。若晶闸管阀上的应力进一步增加，大角度监测在一定延 时后闭锁换流器。
时，换流器交流侧电流大于直流侧电流的故障现象作为保护的判据。 动作策略:快速地检测故障并且不投旁通对，立即闭锁换流器。 （2） 换相失败保护 保护目的:减少因交流电网扰动和其它异常换相条件造成的逆变器换相失
败次数；保证直流系统设备的安全。 工作原理:根据交流侧电流大幅度降低，同时直流侧电流大幅度增加的故
特高压直流输电控制与保护技术的探讨
特高压直流输电控制与保护技术的探讨摘要：随着特高压大电网、交直流并网等领域的不断发展，直流输电技术在实际工程中得到了越来越多的应用。
本文主要基于对直流输电技术和换流技术的深入研究，并结合±800 kV特高压直流输电工程，对其分层冗余结构、控制和保护技术进行了较为系统的阐述，以期更好地确保特高压大电网及交直流并网安全稳定运行提供良好技术支撑。
关键词：特高压；直流输电工程；换流技术；控制和保护技术引言在我国电网发展中，特高压直流输电起着举足轻重的作用。
其中，控制与保护是其中的关键，其能保证传输电源的正常运行，并能有效地保证传输电源的安全。
±800 kV特高压直流每极均采用串联、母线区连接方式，各电极工作方式灵活、完整，这对保证其工作性能将能够发挥良好的辅助作用。
1 直流输电简介1.1 直流输电系统当前直流输电系统通常采用两端直流传输的方式，包括整流站、直流线路和逆变站。
1.2 换流技术换流站的关键部件为换流器，它包括一个或几个换流器，其电路都是三相换流桥，主要材料为晶闸阀。
其基本工作原理是：通过对桥式阀门的触发时间进行控制，从而实现对直流电压瞬时值、电阻上直流电流、直流传输功率的调整。
同时，对各个桥式阀门的晶闸管单元进行同一触发脉冲控制。
2 特高压直流输电的特点特高压直流输电的特点具体包括：①增加传送能力，增加传送距离。
②节约了线路走廊和变电所的空间。
③有利于联网，简化网络结构，降低故障率。
3 直流输电控制系统分层冗余结构UHVDC是指超过600 kV的直流输电系统，它的控制和保护系统是分层、分布式、全冗余的。
本文以±800 kV特高压直流工程为例，将其按控制等级划分为三个层次：运行人员控制层、过程控制层和现场控制层。
4 为满足特高压交直流系统动态性能要求的控制技术4.1 降低和避免直流对交流系统的不良影响由于换流技术的机制存在着两个主要的问题：谐波和无功。
传统的方法是，安装合适的容量和数量的直流滤波器/电容，并采用多脉动式变流器。
柔性直流输电基本控制原理
暂态稳定性分析是评估柔性直流输电系统在故障或其他大的扰动情况下的性能的重要手段。通过模拟 系统在各种故障情况下的响应，可以了解系统的暂态行为和稳定性，为控制策略的制定提供依据。
运行稳定性分析
总结词
运行稳定性分析是研究系统在正常运行 条件下的动态性能，通过仿真和实验等 方法，分析系统的运行稳定性和控制性 能。
促进可再生能源的接入
柔性直流输电能够更好地接入可再生能源，有助于实现能源 的可持续发展。
02
柔性直流输电系统概述
柔性直流输电系统的基本结构
换流阀
换流阀是柔性直流输电系统的核心部件，负责 实现直流电的转换和传输从一端传 输到另一端。
滤波器
滤波器用于滤除谐波和噪声，保证传输电能的 纯净。
柔性直流输电基本控制原理
$number {01}
目 录
• 引言 • 柔性直流输电系统概述 • 柔性直流输电系统的控制策略 • 柔性直流输电系统的稳定性分析 • 柔性直流输电系统的保护与控制
一体化 • 柔性直流输电系统的应用与发展
趋势
01 引言
背景介绍
传统直流输电的局限性
传统直流输电在电压源换流器（VSC） 控制策略上存在局限，难以满足现代 电力系统的需求。
3
保护和控制设备之间的通信应具有高可靠性和实 时性，以确保快速响应和准确控制。
保护与控制一体化的优点与挑战
优点
保护和控制一体化可以提高系统的快速响应 能力和稳定性，减少故障对系统的影响，降 低维护成本和停机时间。
挑战
保护和控制一体化需要解决多种技术难题， 如传感器精度、数据处理速度、通信可靠性 和实时性等，同时也需要加强相关标准和规 范的建设和完善。
柔性直流输电系统的未来展望
高压直流输电系统的稳定控制与保护
高压直流输电系统的稳定控制与保护引言高压直流输电系统是一种用于长距离电力传输的技术，具有传输能力强、输电损耗小、环境影响少等优势。
然而，高压直流输电系统在运行过程中也面临着一些挑战，例如稳定控制和保护问题。
本文将探讨高压直流输电系统的稳定控制与保护技术，旨在提供一种全面的了解。
一、高压直流输电系统的稳定控制高压直流输电系统的稳定控制是指对系统的电压、功率、频率等进行实时调节，以确保系统的稳定运行。
稳定控制可分为两个方面：电力稳定控制和频率稳定控制。
1. 电力稳定控制电力稳定控制是指根据负荷需求和传输能力，实时调整高压直流输电系统的电压和功率，以保证系统供电的稳定性。
为了实现电力稳定控制，可以采用频率反馈控制方法，通过自动控制装置调整换流变压器的触发角来控制电流。
同时，还可以使用能量储备装置来补偿瞬间负荷变化引起的电力不平衡。
能量储备装置可以是电容器或电感器，通过储存电能或释放电能来调整系统的电力平衡。
此外，还可采用先进的预测控制算法，根据系统的实时运行情况，预测未来的负荷变化，进一步优化电力调控策略。
2. 频率稳定控制频率稳定控制是指在高压直流输电系统中，通过调节直流电流的大小和相位，以及调节换流变压器和直流系统的参数，来控制系统的频率变化。
频率稳定控制可以通过反馈控制的方法实现，根据系统的实时运行情况，调整直流电流和换流变压器的参数，以使系统的频率保持在设定范围内。
此外，还可以使用先进的自适应控制算法，通过监测和分析系统的频率变化，自动调整控制策略，提高系统的频率稳定性。
二、高压直流输电系统的保护技术高压直流输电系统的保护技术是指在系统故障或异常情况下，及时采取措施，限制故障范围和保护设备的安全运行。
保护技术主要包括故障检测、故障定位和故障隔离。
1. 故障检测故障检测是指通过监测高压直流输电系统的各种参数，如电压、电流、功率等，来检测故障的发生。
常用的故障检测方法包括差动保护、过流保护和电压保护等。

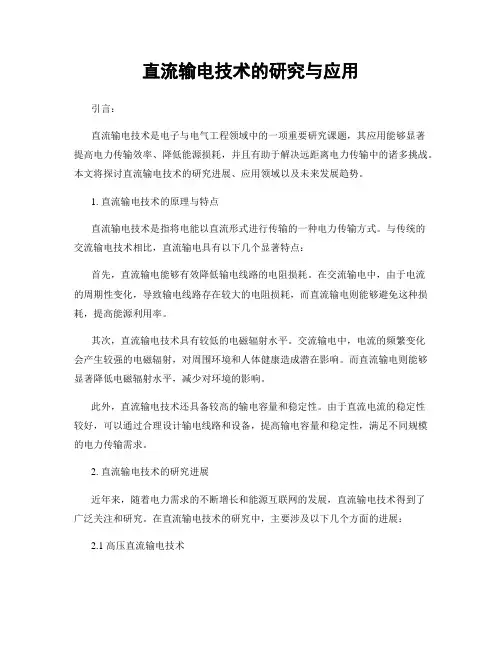

直流输电技术的研究与应用
直流输电技术的研究与应用引言：直流输电技术是电子与电气工程领域中的一项重要研究课题，其应用能够显著提高电力传输效率、降低能源损耗，并且有助于解决远距离电力传输中的诸多挑战。
本文将探讨直流输电技术的研究进展、应用领域以及未来发展趋势。
1. 直流输电技术的原理与特点直流输电技术是指将电能以直流形式进行传输的一种电力传输方式。
与传统的交流输电技术相比，直流输电具有以下几个显著特点：首先，直流输电能够有效降低输电线路的电阻损耗。
在交流输电中，由于电流的周期性变化，导致输电线路存在较大的电阻损耗，而直流输电则能够避免这种损耗，提高能源利用率。
其次，直流输电技术具有较低的电磁辐射水平。
交流输电中，电流的频繁变化会产生较强的电磁辐射，对周围环境和人体健康造成潜在影响。
而直流输电则能够显著降低电磁辐射水平，减少对环境的影响。
此外，直流输电技术还具备较高的输电容量和稳定性。
由于直流电流的稳定性较好，可以通过合理设计输电线路和设备，提高输电容量和稳定性，满足不同规模的电力传输需求。
2. 直流输电技术的研究进展近年来，随着电力需求的不断增长和能源互联网的发展，直流输电技术得到了广泛关注和研究。
在直流输电技术的研究中，主要涉及以下几个方面的进展：2.1 高压直流输电技术高压直流输电技术是直流输电领域的核心研究方向之一。
通过提高输电电压，可以有效降低输电线路的电阻损耗，提高输电效率。
研究人员通过改进直流输电线路的设计和材料，提高输电电压的稳定性和安全性，以实现高效高压直流输电。
2.2 直流输电换流技术直流输电换流技术是直流输电系统中的关键环节，用于实现交流电网和直流输电线路之间的能量转换。
目前，多种直流输电换流技术被广泛研究和应用，如基于半导体器件的换流技术、多电平换流技术等。
这些技术的不断创新和改进，为直流输电系统的稳定运行提供了可靠的支持。
2.3 直流输电系统的控制与保护技术直流输电系统的控制与保护技术是直流输电研究的重要方向之一。
特高压直流输电控制与保护技术的探讨
特高压直流输电控制与保护技术的探讨发布时间：2023-02-21T00:43:10.051Z 来源：《科技新时代》2022年10月19期作者：张伟闫宇浩[导读] 随着特高压、大电网以及交直流并网等领域的不断发展，直流输电技术在工程中的实际应用越来越多。
张伟闫宇浩国网陕西省电力有限公司超高压公司陕西省西安 710065摘要：随着特高压、大电网以及交直流并网等领域的不断发展，直流输电技术在工程中的实际应用越来越多。
电力是经济发展的必要条件，而煤炭仍然是我国的主要动力来源。
由于国内的环境与能源问题日益突出，这就给我国的电力系统和能源配置带来了新的挑战。
特高压直流输电具有传输能量大、传输距离远、损耗低、运行可靠以及可以进行调节迅速的优点，因此得到了广泛的应用，特高压大电网和交直流并网的安全运行具有重要的现实意义。
基于此，本文就特高压直流输电控制与保护技术进行探讨，以供业界专业人士进行交流讨论。
关键词：特高压直流；输电控制；保护技术引言：随着计算机技术的发展和对电力的需求不断增长，对直流输电技术的需求越来越大，对直流输电的控制和保护技术也相应地发展起来。
在当今社会发展的大背景下，大功率、长距离输送已逐步形成常态，特高压直流输电技术在这一过程中表现出难以比较的优势，得到各国的广泛应用。
直流控制是特高压直流输电工程的关键环节，它直接影响着整个项目和设备的安全和稳定。
目前，比较成熟的控制和保护技术都是建立在同样的换流理论基础上的。
强化直流输电的控制和保护技术，是当前电力工业中最主要的工作。
一、直流输电的基本控制保护技术分析直流系统的运行方式包括两类：整流器和逆流器。
整流器的工作原理是以三相电压环流元件为基础，它是以三相电流为基础，按一定的顺序接通和断开来完成交流电到直流电的转化，而在实际工作中，逆流器的工作原理与整流器是截然相反的。
在控制和保护系统中，换流元件的接通状态称为触发器角度，当交流系统的参数不变时，可以通过调节触发角来调节 DC电压值，而这一改变也会引起整流和逆变回路中的 DC电流发生改变，然后再由逆变器输出的 DC电流被逆变器接收，从而完成远程电力传输。
浅析直流输电控制保护系统
浅析直流输电控制保护系统摘要：直流输电控制保护系统在直流输电工程中的作用尤为重要，它关系着整个电网的安全。
因此，直流输电控制保护系统配置的可靠性是直流保护系统的根本，在设计中要从直流输电控制保护系统的特点，以及直流保护配置的设计原则入手，来提高控制保护系统的可靠性。
根据直流控制保护系统的特点，以及直流保护配置的设计原则：直流保护按保护区域设置，每一个保护区应与相邻保护的保护区重叠，不存在保护死区。
每一个保护区域的保护应至少为双重化冗余配置，在特高压或高压直流输电工程中一般采用冗余配置的原则。
关键词：电力系统；直流输电；控制保护引言由于直流输电系统的控制与保护功能装置基本采用完全相同的硬件、软件平台，两者联系十分紧密，故通常在直流输电工程中将直流输电系统的控制与保护功能统称为直流控制保护系统。
目前在高压直流输电工程中有多种直流控制保护系统配置方式，从直流保护配置的设计原则来分，主要分为完全双重化和三取二的配置。
1直流输电控制保护系统的概述直流输电的控制保护系统是指控制交直流功率转换，直流输送的全过程，是直流输电的中枢神经，它可以保护换流站所有电气设备以及直流输电线路受电气故障的损害。
交流输电技术不同的是其输电的全过程完全依赖于控制保护系统；其不同于交流系统二次部分只在运行状态改变或故障时起作用，它是建立在阀导通和截止控制上的一种电能传输方式，它的控制系统始终运行从不间断。
2直流控制保护系统的配置方式2.1直流输电工程———以某A直流输电工程为例该直流输电工程主系统包含MC1，MC2两台主计算机，其中控制子系统全部集成在MC1主机中，保护子系统分为两套不完全相同的保护分别集成于MC1，MC2主机中，任意一台MC1，MC2主机发生故障，所在主系统将退出运行。
2.1.1该直流输电工程的组成该直流输电工程正常运行过程中，A，B系统两套控制子系统互为备用，而直流保护系统采用“四取二”方式输出，即值班主系统两套保护中任意一套保护动作，切换至备用主系统，若备用主系统仍有保护动作，则保护动作信号输出。
柔性直流输电系统控制研究综述
柔性直流输电系统控制研究综述一、本文概述随着能源转型和可再生能源的大规模开发，电力系统的稳定性和可靠性面临着前所未有的挑战。
柔性直流输电系统（VSC-HVDC）作为一种新型的输电技术，以其独特的优势在解决这些问题中发挥着重要作用。
本文旨在对柔性直流输电系统的控制研究进行全面的综述，以期为未来该领域的研究提供有价值的参考。
本文将简要介绍柔性直流输电系统的基本原理和主要特点，阐述其在现代电力系统中的应用场景和优势。
接着，将重点回顾和梳理柔性直流输电系统在控制策略方面的研究历程和主要成果，包括基本控制策略、保护控制策略、优化控制策略等。
还将对柔性直流输电系统控制中的关键技术问题，如换流器控制、系统稳定性分析、故障穿越能力等，进行深入的分析和讨论。
通过本文的综述，读者可以对柔性直流输电系统的控制研究有一个全面而深入的了解，掌握该领域的研究现状和发展趋势，为相关研究和工程实践提供有益的参考和借鉴。
本文也期望能够激发更多学者和工程师对柔性直流输电系统控制技术的深入研究和探索，共同推动该领域的技术进步和应用发展。
二、柔性直流输电系统控制技术概述柔性直流输电系统（VSC-HVDC）作为新一代直流输电技术，以其独特的优势在电网建设中逐渐占据重要地位。
其核心在于采用了电压源型换流器（VSC），这种换流器能够通过快速控制其开关状态来实现对直流电流和电压的灵活调节，因此得名“柔性”。
柔性直流输电系统的控制技术是确保其高效、稳定运行的关键。
柔性直流输电系统的控制技术主要包括换流器控制、系统控制和保护控制三个方面。
换流器控制直接决定了VSC的运行特性，其核心任务是实现有功功率和无功功率的独立控制。
这通常通过控制VSC的触发角和调制比来实现，从而确保直流电压和电流的稳定。
系统控制则关注于整个直流输电系统的稳定性和经济性。
这包括直流电压控制、有功功率分配、无功功率补偿等。
系统控制需要综合考虑交流侧和直流侧的动态行为，确保在各种运行工况下系统都能够保持稳定。
特高压直流输电控制与保护技术分析
特高压直流输电控制与保护技术分析摘要：与高压直流电相比，直流具有灵活多样的运行方式，在大功率长距离传输中表现出巨大的优势，在世界各地广泛应用，直流输电控制与保护技术是整个直流系统的大脑，在系统的运行中起着非常重要的作用，直接决定着直流工程的运行状态和安全性。
近年来，在科学技术和经济等各种因素的作用下，直流输电的控制和保护技术不断得到改进和发展，特别是在保护手段和设备方面。
为此，本文结合当前实际，分析了特高压直流输电的控制保护技术，探讨了其应用效果和价值，希望能够为我国电力系统的稳定发展提供一些理论上的参考。
关键词：特高压；直流输电；控制保护技术；应用分析现今，计算机技术的发展和用电需求的增加，直流输电技术提出了更高的要求，在这种情况下，直流输电控制保护技术也得到了发展，性能控制和保护策略，以持续改进，不断改进的转炉部件，设备和设备的性能改善等。
该技术的发展也为特高压直流输电系统的进展提供了基本条件.1直流输电的基本控制保护技术分析直流输电主要通过接入三相电压转换器元件，并为了完成交流电流，该工艺成为整流端，触发角度指的是换向元件及其连接的交流电压超过0点作为计算和预测数据结果的出发点，当交流系统参数为固定值时，触发角成为控制直流电压值的主要内容，将导致整个直流回路电流值的变化。
，影响了输电过程，因此可以分析转换元件的触发角是控制直流输电的最终变量。
另外，直流控制技术中最为重要的是Vd/Id曲线，这两条曲线描述了直流通电触发角和不同直流电压、电流的影响，是直接决定输电系统运行状态的重要参数。
当前，直流输电的基本控制技术可以概括为以下几点。
首先，确定触发角，根据上文提到的，触发角是直流电流的控制技术的关键参数，在取直流电流、电压和取逆变侧换流器的电流关闭和断开时刻，不同的控制策略形成了以电流调节器、逆变侧熄弧角调节器、电压调节器为主的经典控制三角。
其次，确定触发脉冲，触发脉冲如何发生，需要考虑到交流电压是否同步，以及是按照间距触发还是按相触发为主要方法。
高压直流输电的控制和保护系统策略分析
高压直流输电的控制和保护系统策略分析2河南绿控科技有限公司,河南许昌461000摘要：近几年来连缕的雾猩天气，己成为我国当前社会发展和能源策咯选择面临的最迫切需要解决的环境问题，火力发电中燃煤是影响雾靈的主要污染成分PM2.5的一个重要因素。
治理雾靈，首先要控制燃煤排放。
经济发展需要电力能源，但目前燃煤发电仍旧是我国主要电力来源。
随着国内环境和能源的问题突出，对我国电网结构和能源布局提出新的要求。
高压直流输电有着输送能量大、距离远、损耗低、运行可靠、调节快速等优点，越来越被广泛应用。
这就需要对高压直流输电的控制和保护系统策略进行进一步分析，实现最优策略方案。
关键词：高压直流输电；控制；保护系统中图分类号：G31文献标识码：A1引言高压直流输电系统直流分压器传感器故障是导致直流电压波动的直接原因。
从2005年07月至今，高肇直流、天广直流、兴安直流、普侨直流等国内直流工程多次出现电压波动。
发生电压波动时，逆变侧直流电压测量值比实际值偏低，整流侧直流电压在直流控制系统作用下比电压参考值高。
电压波动幅度越大对直流系统造成的影响越严重，甚至会造成整流侧电压幅值达到部分直流保护的电压定值，如直流低电压保护（27DC）或过电压保护（59/37DC），导致直流闭锁。
因此，研究直流电压控制原理，改进直流电压稳定控制方法，降低电压波动对直流系统稳定性的影响，具有十分重要的意义。
2高压直流输电系统电气回路接线方式2.1单极大地回线方式单极大地回线方式是利用整流站和逆变站的同一个极、同一极直流线路、两侧接地极线路和大地构成直流回路。
在此种接线方式下，大地相当于直流回路中的一根导线，流经大地的电流与流经直流线路的电流大小相等，为直流输电系统的运行电流。
这种方式下直流输电过程中的损耗与双极回线方式下一个极的损耗相比要偏大，因为增加了直流电流流经接地极线路和大地的损耗。
如果直流输电系统接地极长期通过比较大的入地电流，将造成极址附近金属设施的电腐蚀，还会导致中性点接地变压器铁芯磁饱和。
高压直流输电系统的保护与控制
高压直流输电系统的保护与控制随着能源需求的不断增长和可再生能源的快速发展，高压直流输电系统作为一种高效、可靠的能源传输方式正逐渐受到广泛关注和应用。
本文将探讨高压直流输电系统的保护与控制措施，以期提高其安全性和稳定性。
一、高压直流输电系统的概述和应用高压直流输电系统是一种以直流电流传输能量的系统，在能量传输距离远、输电损耗小、控制方便等方面具有优势。
它通常由换流站、输电线路和接收站组成，可以广泛应用于远距离、大容量的能源传输，如跨越海洋、山区等地形复杂的区域。
二、高压直流输电系统的保护措施保护措施是高压直流输电系统不可或缺的一部分，它主要包括过电压保护、过电流保护和过温保护等。
过电压保护是指在高压直流输电系统中，当系统中出现电压异常升高的情况时，通过采取相应的保护措施来保护系统的安全运行。
其中，最常见的一种保护方法是安装过电压保护器，它可以有效限制电流的上升速度，避免电流超过设定值。
过电流保护是指在高压直流输电系统中，当系统中出现电流异常升高的情况时，通过采取相应的保护措施来保护系统的设备和电源。
在实际应用中，通常会采用电流保护器、熔断器等设备，当系统中的电流超过设定值时，这些保护装置将迅速切断电路，避免设备受损。
过温保护是指在高压直流输电系统中，当系统中的温度异常升高时，通过采取相应的保护措施来保护系统的设备和人员安全。
一般情况下，会在关键设备上安装温度传感器，当温度超过设定阈值时，保护装置将切断电路，以防止设备过热。
三、高压直流输电系统的控制措施高压直流输电系统的控制措施主要包括稳压控制、防止电弧故障和故障诊断等。
稳压控制是指通过控制换流站的换流变压器和逆变器的工作方式，以保持系统中的电压稳定。
通过使用先进的控制算法和自动化设备，可以实时监测系统中的电压变化，并根据需求调节换流站的工作状态，以确保稳定的电压输出。
防止电弧故障是高压直流输电系统中一个重要的控制环节。
电弧故障是指当系统中的电压或电流超过一定阈值时，导致电路中发生弧光放电。
浅述高压直流输电系统故障和保护
浅述高压直流输电系统故障和保护摘要：随着高压特高压电网在我国的开展，直流输电技术在实际工程逐渐得到广泛应用。
本文叙述了高压直流输电系统各种故障，包括换流器故障（阀体或与其相关的设备故障、逆变失败和换流器内部短路）、各种情况下的换相失败和外部（交流系统和直流输电线路）故障等以及向对应的保护措施（过电流保护），并提出了直流输电工程中存在的问题和解决方案。
关键词：直流输电换流器故障过电流保护通过所学的电力系统继电保护和高压直流输电所知，在交流系统中，我们用继电保护和断路器来检测和消除故障，直流输电系统的换流站与交流系统相连，因此基本保护思想与交流系统有着密切联系。
同时，直流输电系统本身固有的特性也决定了保护思想与传统保护思想有所不同。
主要特征有：直流断路器的限制，直流输电系统换流器控制速度和换流装置的顺序连接等。
因此直流系统中发生的故障常常是通过对换流器的控制来消除的，有些故障可以通过自身的调节功能来恢复。
一、换流站可能经受的基本故障类型在直流输电的实际工程中，直流控制系统是保护的重要组成部分，系统装置误动，换相失败，由雷电或污秽引起的绝缘失效等都将引起换流站故障和扰动。
结合换流站的过电流和过电压两个主保护功能，分析换流站可能经受的基本故障类型有：1、换流器故障换流器故障类型可以粗略分为三种：a、阀体或与其相关联的设备的故障。
对于晶闸管阀体，主要故障类型包括：为触发和误触发两种。
b、逆变失败。
该故障是逆变器最常见的故障类型，而且该故障通常有其他内部或外部故障引起。
c、换流器内部短路。
未触发指的是根据导通顺序某一阀体应该被触发而未被触发的故障；而误触发指的是根据导通顺序某一阀体不应被触发而被触发。
如果阀体触发故障发生在逆变电路，则其影响要大于整流电路。
但如果在整流电路中。
阀体触发故障反复出现，则可能引起直流输电系统的电压和电流崩溃。
逆变失败是指在逆变电路中，应该关断的阀体没有及时完全关断，从而导致应该开通的阀体不能及时承载系统电流所引起的故障。
高压直流输电线路的继电保护技术
高压直流输电线路的继电保护技术随着电力系统的发展，高压直流输电技术在电力传输领域中越来越得到重视和应用。
在高压直流输电过程中，若发生故障，可能会导致输电线路被烧毁，影响电力可靠供应。
因此，高压直流输电线路的继电保护技术对于确保电力系统的运行安全、可靠至关重要。
一种是直流线路上各脉冲节点之间设置的继电保护。
另一种是直流输电线路各端（即换流变电站）所设置的线路保护与继电保护。
在高压直流输电线路的继电保护中，对于直流电网上的各种误操作和故障，需要采用不同的继电保护原理来进行控制和保护。
例如，对于高压直流输电线路上的短路故障，在电流突变的条件下，必须采用快速动作保护，以保护输电线路的安全运行。
1.1 直流差动保护直流差动保护是指保护两个贮能电感器之间的直流线路中的电器设备和电气连接元件。
其原理是通过比对保护区两端的电压、电流的差异来判断是否存在故障，若差异大于预定值则判定为故障，出现故障时，保护系统会动作，保护被保护区域。
直流过电压保护是指当直流线路运行时，由于电压升高的原因而引起的过电压，通常采用过电压保护来控制，保证过电压不会对直流线路产生破坏性影响。
直流电流保护是指在直流输电线路上，通过监测电线路中的电流变化，比较设定值和实际电流的大小，当监测到电流超过设定值时，保护系统会自动动作，对设备进行停机保护，以防止直流线路发生过载或短路。
直流接地保护是指当直流线路上出现漏电故障时，保持系统的稳定运行，防止漏电产生火灾或人员触电等危险，采用直流接地保护来实现。
在高压直流输电线路的继电保护中，直流输电线路各端（即换流变电站）所设置的线路保护与继电保护是非常重要的。
因为换流变电站是直流输电线路的关键设备，同时也是重要的输电节点，任何时候，其电气设备都必须处于正常工作状态，以确保直流输电线路的稳定工作。
2.1 交流线路保护作为换流变电站连接直流输电线路和交流网的重要设备，必须进行交流线路保护。
例如，当直流输电线路发生短路、过载和接地故障时，保护系统会自动进行保护控制，并及时停机，防止故障扩散。
直流输电换流阀冷却设备控制保护系统技术要求
直流输电换流阀冷却设备控制保护系统技术要求在谈论直流输电换流阀的冷却设备控制保护系统时，大家可能会觉得这话题有点枯燥，但实际上，它跟我们的日常生活息息相关。
想象一下，炎热的夏天，空调开得啪啪响，电费也跟着水涨船高。
换流阀的冷却设备就像是空调的“冷却水”，让电力设备在高温下保持清凉，确保我们能稳定用电，不然就得吃“黑暗”的苦头了。
冷却系统的设计得好，不能有“马虎”的地方。
要是设备一旦过热，哎哟，那可真是“烧脑”的事情。
不仅影响到换流阀的性能，甚至还可能导致停电事故，简直是得不偿失。
想象一下，如果你在最热的时刻突然失去电力，肯定会有人“抓狂”的。
冷却设备必须保持正常运行，时刻“关注”设备的状态，得有个好的控制系统，像个随时待命的保镖。
而说到控制系统，这可是个“大工程”。
冷却设备得能实时监测温度，任何“风吹草动”都逃不过它的眼睛。
如果温度飙升，那可得立马发出警报，提醒相关人员采取措施。
“三十而立”，这也是冷却设备的标准。
只有准确监测，及时响应，才能保障换流阀的安全运行。
要是设备出现了异常，冷却系统得像火速赶到的医生，迅速“救治”，避免更大的损失。
技术要求可不少，控制系统得有“火眼金睛”，能够分析不同的运行情况，做到精准控制。
这种智能化的保护机制，就像是给设备穿上了“防弹衣”，为设备的稳定运行保驾护航。
这个过程还得“无缝衔接”，确保各个环节都能有效配合。
就像排练的乐队，得每个人都“和谐共鸣”，才能演奏出美妙的乐章。
更有趣的是，冷却设备还得考虑到环境因素。
气温变化、湿度波动，都会影响设备的运行。
想想看，炎热的夏天和寒冷的冬天对设备的要求可不一样，得“因时而变”。
所以，冷却系统不仅要应对极端天气，还得具备一定的适应能力。
这可真是考验技术团队的智慧了。
不得不提的是，定期维护也是至关重要的。
冷却系统不能像“老虎屁股摸不得”，得经常检查，确保各个部件正常运转。
就像我们的人体，定期体检才能发现潜在问题。
维护的同时，也能提升设备的使用寿命，降低后期的故障率，这样一来，省心又省力。
柔性直流输电系统故障分析与保护
稳定性
柔性直流输电系统具有较 低的传输损耗和较高的稳 定性，可以有效地避免电 网波动和故障的影响。
柔性直流输电系统的应用场景
城市供电
由于城市建筑密集，采用传统的架空线路成本较高，而柔性 直流输电系统可以实现地下输电，避免了城市空间限制的问 题。
海上风电
海上风电场距离海岸线较远，采用传统的交流输电方式成本 较高，而柔性直流输电系统可以实现长距离、大容量的电力 传输。
基于研究成果的柔性直流输电系统故障分析模型和保护方案，可以在实 际工程中有效地提高系统的稳定性和可靠性，减少故障发生的概率和影
响。
新型的故障定位算法可以在实际工程中快速准确地定位故障位置，减少 修复时间和损失，提高电力系统的效率和可靠性。因此，研究成果具有 广阔的实际应用前景。
THANKS
感谢观看
转换为交流电。
变压器
变压器是用于升高或降低电压的设 备，根据实际需要，可将电压升高 或降低到合适的值。
滤波器
滤波器用于滤除交流成分，以避免 对电网造成干扰。
柔性直流输电系统的特点
01
02
03
高效性
柔性直流输电系统具有较 高的传输效率，可实现长 距离、大容量的电力传输 。
灵活性
柔性直流输电系统具有较 好的可控性，可以根据实 际需求调整传输功率和电 压。
预防措施
针对诊断出的故障和可能的原因，采取预防措施，如定期维护设备、更换老化部件、改善 运行环境等，以降低故障发生的概率。
03
柔性直流输电系统保护策略
保护方案设计
基于电压型换流器调制策略的保护
01
利用调制器控制换流器触发脉冲的相位和占空比，以限制故障
电流的幅值和持续时间，保护换流器免受过电流的损害。
直流输电控制保护系统
监控系统的通信采用了分层次的串行总线结构，使
用国际标准总线。
10
1）ABB公司的MACH2系统
现场总线 监控设备之间的通信通过冗余的控制区域网（CAN 现场总线）和分时多路总线（TDM现场总线）实现各监 控设备间的数据交换。柜外的现场总线均采用光纤电缆
联接。
CAN现场总线 CAN总线具有短信息结构和低延迟的双向高速通信 功能，用于传送二进制信号，没有主从关系。对于比较 长的通讯通道，采用CAN/HDLC桥电路对CAN母线进行
西门子公司在控制系统设计中采用了SIMADYN D
和SIMATIC S5两种控制硬件
（1）SIMADYN D
SIMADYN D是一种快速多微处理器可编程控制系
统，可适于高速（0.5ms~10ms）控制，具有多于
300种的标准功能块，可实现各种控制功能，
14
2) SIEMENS的SIMADYN D系 统
37
2 直流输电系统基本控制配臵
（3） 最小电流限制 为防止换流阀在低电流导通期间熄
火，将最小电流限制为0.1倍的额定电
流值。
38
2 直流输电系统基本控制配臵
（4）
低压限电流
如果交流电压降低，交流滤波器和并联电
容器产生的无功也会下降。为避免交流电压崩
溃，降低换流器的无功消耗是很重要的。低压
电网的稳定性要求而对直流输电系统输送的功率值
的限制等。
主控制：根据功率指令等确定电流指令，并提供协 调的电流指令给所有的极。通过提供极控制和整体 系统控制之间的一个界面，把调度中心要求输送的 直流功率根据当前的双极各自的运行模式转化为具 体的电流指令，分发到各个极中。所以主控实际即
浅析直流输电控制保护系统
浅析直流输电控制保护系统摘要：直流传输的稳定性对电力非常重要。
从直流传输的组成结构和换向技术入手，分析了DC传输的控制和保护水平，并根据常见故障提出了直流传输的保护措施。
关键词：电力系统；直流产量；防护等级；控制保护1变速器概述1.1传输系统的概念直流输电系统由直流线、逆变站、整流站、交流侧电力滤波器、直流侧电力滤波器、换流变压器、无功补偿装置、直流电抗器、保护和控制装置等组成。
通常是双端直流输电系统，其中整流站和逆变站都属于换流站，交流电源和直流电源之间的转换可以通过整流站和逆变站实现，换流站是直流输电系统的重要组成部分。
交流电首先由交流系统的送电端通过换流变压器送至整流器，完成交流电向直流电能的转换，然后直流电能通过线路输送至逆变器，逆变器将DC电能转换为交流电，最后输送至交流电力系统的受电端。
1.2换流站的换流技术整流站和逆变站都属于换流站，其核心部件是换流器，通常由一个或多个基本换流单元组成，大多采用串联方式。
电路中一般采用三相换流桥，常用的材料是晶闸管阀，也就是常说的晶体闸阀。
变换器工作时，控制桥阀可以触发控制调节装置，改变触发相位，从而实现对DC传输功率、流经电阻的直流电流、直流电压瞬时值等的调节。
同时，同一个触发脉冲可以控制所有桥阀的每个晶闸管。
当三相电源的波形为对称正弦波时，线电压由负变正，经过零点时，脉冲会触发桥阀，使阀两端电压变为正，从而完成开阀动作。
六个脉冲发生器可以独立地触发位于单桥变换器中的六个桥阀，使得交流正弦波可以刚好通过第一个周期。
当线路电压达到下一个零点时，交流串电源开始触发第二个周期。
但是工程上使用的大多是12脉波双桥变换器，因为12脉波双桥变换器可以产生脉冲较小的DC传输电压。
2 DC传输控制保护层高压直流输电系统的控制根据层次的不同可以分为三个层次，即现场控制层、过程控制层和操作员控制层。
2.1现场控制层现场控制层使交流/DC主设备能够进行本地控制，并通过硬线将交流/DC主设备与近设备接口相连，通过现场总线将交流/DC主设备与远设备接口相连。
