铜合金硬度换算表

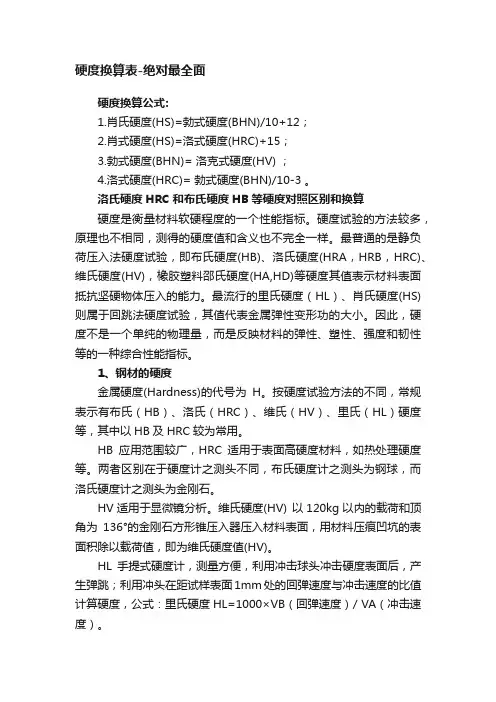

硬度换算表-绝对最全面
硬度换算表-绝对最全面硬度换算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+12；2.肖式硬度(HS)=洛式硬度(HRC)+15；3.勃式硬度(BHN)= 洛克式硬度(HV) ；4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 。
洛氏硬度HRC和布氏硬度HB等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
HV适用于显微镜分析。
维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
铜合金硬度与强度换算
金属材料硬度对照表
硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：∙HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
∙HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
∙HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
【知识】常用硬度对照表，一目了然！
【知识】常用硬度对照表，一目了然！热处理书籍专业书店金相热处理综合实训 Mini Program今天的【知识】篇，我们一起看看各种硬度的换算：硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
它是衡量材料软硬的指标。
维氏硬度、布氏硬度、洛氏硬度对照表分享给你，快收藏起来吧！常用HV=HB=HRC硬度对照表抗拉强度（N/mm2）维氏硬度HV布氏硬度HB洛氏硬度HRC2558076.0—2708580.7—2859085.2—3059590.2—32010095.0—33510599.8—350110105—370115109—380120114—400125119—415130124—430135128—450140133—465145138—480150143—490155147—510160152—530165156—545170162—560175166—575180171—595185176—610190181—625195185—640200190—660205195—675210199—690215204—705220209—720225214—740230219—755235223—77024022820.3 78524523321.3 80025023822.2 82025524223.1 83526024724.0 85026525224.8 86527025725.6 88027526126.4 90028026627.1 91528527127.8 93029027628.5 95029528029.2 96530028529.8 99531029531.0 103032030432.2 106033031433.3 109534032334.4 112535033335.5 111536034236.6 119037035237.7 122038036138.8122038036138.8 125539037139.8 129040038040.8 132041039041.8 135042039942.7 138543040943.6 142044041844.5 145545042845.3 148546043746.1 152047044746.91555480(456)47.71595490(466)48.41630500(475)49.11665510(485)49.81700520(494)50.51740530(504)51.11775540(513)51.71810550(523)52.31845560(532)53.01880570(542)53.61920580(551)54.11955590(561)54.71995600(570)55.22030610(580)55.72070620(589)56.32105630(599)56.82145640(608)57.32180650(618)57.866058.367058.868059.269059.770060.172061.074061.876062.578063.380064.082064.784065.386065.988066.490067.092067.594068.0本表数据来自德国标准DIN50150。
详细的材料硬度对照表
硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
布氏硬度：测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。
布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。
举例：120HBS10/1000/30：表示用直径10mm钢球在1000Kgf（）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。
洛氏硬度：洛氏硬度试验采用三种试验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。
这9个标尺的应用涵盖了几乎所有常用的金属材料。
最常用标尺是HRC、HRB和HRF，其中HRC标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。
这是金属加工行业应用最多的硬度试验方法。
HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。
HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。
HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。
E140-02 金属硬度换算表(布氏硬度,维氏硬度,洛氏硬度,洛氏表面硬度,努氏硬度和肖氏硬度之间的关系)
Designation: E 140 – 02标记：E 140 –02Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, and Scleroscope Hardness1标准金属硬度换算表布氏硬度，维氏硬度，洛氏硬度，洛氏表面硬度，努氏硬度，肖氏硬度之间的关系This standard is issued under the fixed designation E 140; the number immediately following the designation indicates the year oforiginal adoption or, in the case of revision, the year of last revision. A number in parentheses indicates the year of last reapproval. Asuperscript epsilon (e) indicates an editorial change since the last revision or reapproval.该标准在E 140指标下发行；直接跟在标记后面的数字指最初采用的年份或在有修订的情况下最后修订的年份。
在圆括号里的数字指最后重新通过的年份。
上标第五字指从最后修订或通过以来编辑上的改变。
This standard has been approved for use by agencies of the Department of Defense.该标准已被通过为国防部所属机构所使用。
铍铜硬度对照表
铍铜硬度对照表铍铜是一种常见的制材材料，有一定的硬度和耐腐蚀性能，广泛应用于机器制造、电力工业、化工和航空航天等领域。
由于不同合金成分和制程的影响，铍铜的硬度也有所不同，因此需要做出相应的对照表，以便实践中的选材和工艺控制。
一、铍铜的基本性能铍铜是一种由铜和铍组成的合金，其成分中通常含有1-2%的铍。
这种合金具有良好的热导性、电导性和耐腐蚀性，同时还具有一定的机械强度和抗磨损性能，能够用于制造各种耐磨材料。
二、铍铜的硬度测试方法铍铜的硬度测试主要有两种方法：布氏硬度测试和洛氏硬度测试。
布氏硬度测试是通过使用不同的载荷和针头直径来测量材料的硬度，通常用BHN（布氏硬度值）来表示。
洛氏硬度测试则是使用特定的锥角和载荷来测量材料的硬度，通常用HRC（洛氏硬度值）来表示。
两种方法都有自己的优缺点，需要根据具体情况进行选择。
三、铍铜硬度对照表下面是铍铜常见合金的硬度对照表，供大家参考：标号合金名称硬度(BHN) 硬度(HRC)C17500 铍铜 150-233 48-68C17300 铍铜 80-125 23-32C17200 铍铜-硅 140-205 44-62C17000 铍铜-镍 125-195 38-57C16200 铍铜-钴 140-205 44-62C15000 铍铜-铅 50-120 15-36需要注意的是，铍铜合金的硬度会受到多种因素的影响，例如材料的组织结构、加工工艺、温度和成分等。
因此，在应用时需要结合具体情况进行选择和对比，以确保工艺质量和性能要求的实现。
四、铍铜应用案例铍铜合金具有良好的韧性和机械强度，是一种重要的耐腐蚀和耐磨材料。
它在航空航天、电力工业和化工等领域得到了广泛应用。
以飞机结构件为例，铍铜合金可以用于制造各种密封件、弹簧、扭簧和螺旋弹簧等零部件。
例如在发动机、机翼和襟翼等位置，需要使用具有优异高温强度和耐磨性的铍铜合金零件，以确保飞机的高可靠性和安全性。
在电力工业中，铍铜合金可以用于制造导电件、回路板、电刷和滑环等电器元件。
E140-02 金属硬度换算表(布氏硬度,维氏硬度,洛氏硬度,洛氏表面硬度,努氏硬度和肖氏硬度之间的关系)
Designation: E 140 – 02标记：E 140 –02Standard Hardness Conversion Tables for Metals Relationship Among Brinell Hardness, Vickers Hardness, Rockwell Hardness, Superficial Hardness, Knoop Hardness, and Scleroscope Hardness1标准金属硬度换算表布氏硬度，维氏硬度，洛氏硬度，洛氏表面硬度，努氏硬度，肖氏硬度之间的关系This standard is issued under the fixed designation E 140; the number immediately following the designation indicates the year oforiginal adoption or, in the case of revision, the year of last revision. A number in parentheses indicates the year of last reapproval. Asuperscript epsilon (e) indicates an editorial change since the last revision or reapproval.该标准在E 140指标下发行；直接跟在标记后面的数字指最初采用的年份或在有修订的情况下最后修订的年份。
在圆括号里的数字指最后重新通过的年份。
上标第五字指从最后修订或通过以来编辑上的改变。
This standard has been approved for use by agencies of the Department of Defense.该标准已被通过为国防部所属机构所使用。
硬度换算表绝对最全面
12硬度換算公式:341.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+1553.勃式硬度(B H N)=洛克式硬度(H V)674.洛式硬度(H R C)=勃式硬度(B H N)/10-389洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算10硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相11同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布12氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D) 13等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖14氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度15不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性16能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，1718●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
1920●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于21之测头不同，布氏之测头为钢球，而洛氏之测头为金刚石。
22●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金23刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏24硬度值(H V)。
25●H L手提式，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=10002627×V B（回弹速度）/V A（冲击速度）。
28●目前最常用的便携式里氏用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、29维氏（H V）、肖氏（H S）硬度。
