VGA15针接头详细焊接步骤(精)

如何焊接VGA线-HD15接口详解,HD15转RGBHV连接

如何焊接VGA线-HD15接口详解,HD15转RGBHV连接
HD15接口的定义
管脚
定义
1
红基色red
2
绿基色green
3
蓝基色blue
4
地址码ID Bit5自测试( Nhomakorabea家定义不同)
6
红地
7
绿地
8
蓝地
9
保留(各家定义不同)
10
数字地
11
地址码
12
地址码
13
行同步
14
场同步
15
地址码(各家定义不同)
HD15头的焊接方法
脚14
黄线的屏蔽线
脚11
D15端壳与10、6、7、8连接起来形成共地
选择3+4计算机视频线的传统焊法为：（注意D15接头一定选用金属外壳）
3+4线
D15
红线的芯线
脚1
红线的屏蔽线
脚6
绿线的芯线
脚2
绿线的屏蔽线
脚7
蓝线的芯线
脚3
蓝线的屏蔽线
脚8
黑线
脚10
棕线
脚11
黄线
脚13
白线
脚14
外层屏蔽
D15端壳压接
还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
RGB接口
专业的显示设备除了有D15接口外，还有rgbhv的BNC接口。
RGB的焊接方法
非常简单一一即可，注意选用75欧的BNC头。
HD15转RGBHV连接
RBGHV

vga焊接方法

显示器VGA 接口针脚定义及焊接方法VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )针脚名称描述针脚名称描述母头（孔）公头（针） 1 RED红色分量信号 9 +5V 电源（未使用） 2 GREEN绿色分量信号 10 GND 地线 3 BLUE蓝色分量信号 11 N/C 未使用 4 N/C未使用 12 SDA 串行数据信号 5 GND地线 13 H SYNC 水平同步（行同步） 6 GND R红色分量地线 14 V SYNC 垂直同步（场同步） 7 GND G绿色分量地线 15 SCL 串行时钟信号 8 GND B 蓝色分量地线一般在VGA 接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA 线焊接方法如下：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

vga线接法图解(图文运用)

vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

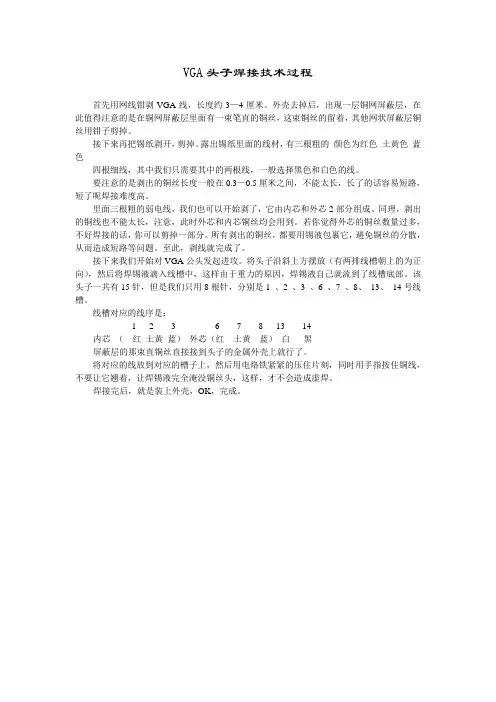

VGA头子的做法

VGA头子焊接技术过程
首先用网线钳剥VGA线，长度约3—4厘米。

外壳去掉后，出现一层铜网屏蔽层，在此值得注意的是在铜网屏蔽层里面有一束笔直的铜丝，这束铜丝的留着，其他网状屏蔽层铜丝用钳子剪掉。

接下来再把锡纸剥开，剪掉。

露出锡纸里面的线材，有三根粗的颜色为红色土黄色蓝色
四根细线，其中我们只需要其中的两根线，一般选择黑色和白色的线。

要注意的是剥出的铜丝长度一般在0.3—0.5厘米之间，不能太长，长了的话容易短路，短了呢焊接难度高。

里面三根粗的弱电线，我们也可以开始剥了，它由内芯和外芯2部分组成。

同理，剥出的铜线也不能太长，注意，此时外芯和内芯铜丝均会用到。

若你觉得外芯的铜丝数量过多，不好焊接的话，你可以剪掉一部分。

所有剥出的铜丝，都要用锡液包裹它，避免铜丝的分散，从而造成短路等问题。

至此，剥线就完成了。

接下来我们开始对VGA公头发起进攻。

将头子沿斜上方摆放（有两排线槽朝上的为正向），然后将焊锡液滴入线槽中，这样由于重力的原因，焊锡液自己就流到了线槽底部。

该头子一共有15针，但是我们只用8根针，分别是1 、2 、3 、6 、7 、8、13、14号线槽。

线槽对应的线序是：
1 2 3 6 7 8 13 14
内芯（红土黄蓝）外芯（红土黄蓝）白黑
屏蔽层的那束直铜丝直接接到头子的金属外壳上就行了。

将对应的线放到对应的槽子上，然后用电烙铁紧紧的压住片刻，同时用手指按住铜线，不要让它翘着，让焊锡液完全淹没铜丝头，这样，才不会造成虚焊。

焊接完后，就是装上外壳，OK，完成。

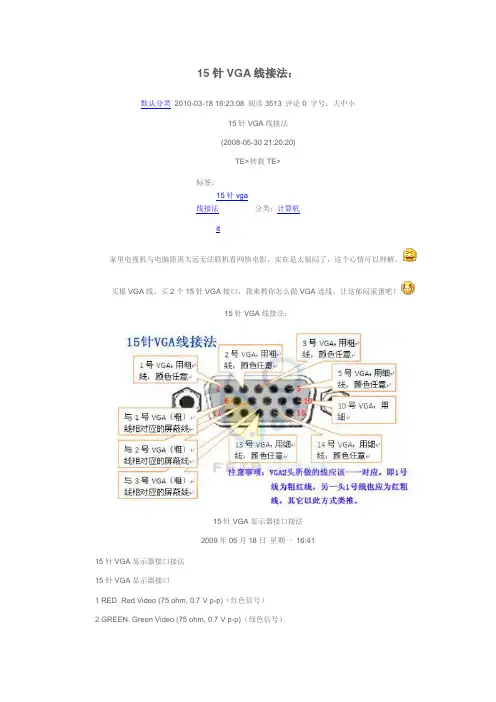

15针VGA线接法

15针VGA 线接法：默认分类 2010-03-18 16:23:08 阅读3513 评论0 字号：大中小15针VGA 线接法 (2008-05-30 21:20:20)TE>转载TE>标签：15针vga 线接法it 分类：计算机家里电视机与电脑距离太远无法联机看网络电影，实在是太郁闷了，这个心情可以理解。

买根VGA 线、买2个15针VGA 接口，我来教你怎么做VGA 连线，让这郁闷滚蛋吧！15针VGA 线接法：15针VGA 显示器接口接法2009年05月18日星期一 16:4115针VGA 显示器接口接法15针VGA 显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

如何焊接VGA头

如何焊接VGA头公头背面焊接点的顺序一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

15针vga接口接线图

15针vga接口接线图
因为长途传输信号的需求，通常的vga视频联接线制品线最长不过20-30米，即是最佳的一线丰旭制品线也只需30米，不能满意远距离运送视频需求，所以有必要运用vga半制品线，也即是说插孔VGA接口有必要要焊接才调运用远距离传输vga线，VGA的焊接办法究竟是啥样的呢，松鼠哥下面用文字和图画描绘给您一个答案。

把显卡输出端的vga接口针按排序顺次从左到右，从上边（梯形底边长的一侧）榜首排开端用12345615标明，别离是代表红基色、绿基色、蓝基色、地址码IDBit、自查验、红地、绿洲、蓝地、保存、数字地、地址码、地址码、行同步、场同步、地址码。

焊接办法十分简略：即是在D15两头的5~十脚焊接在一同做公共地，红、绿、蓝的屏蔽线绞在一同接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不必接，可是要剪齐，以防和别的线串接。

1。

ct显示器数据线的接法=标准15针 vga头焊接方法

显示器数据线的接法=标准15针 VGA头焊接方法显示器数据线的接法VER 1VGA针脚定义（显示器数据线针脚）vga针脚定义VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义（太小了话就点击图片放大看）管脚定义1红基色 red2绿基色 green3蓝基色 blue4地址码 ID Bit5自测试 ( 各家定义不同 )6红地7绿地8蓝地9保留 ( 各家定义不同 )10数字地11地址码12地址码13行同步14场同步15地址码 ( 各家定义不同 )标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

VGA各针脚定义和焊接方法

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

vga15针接头焊接进程图解

vga15针接头焊接进程图解15针VGA闪现器接口接法15针VGA闪现器接口1RED.RedVideo(75ohm,0.7Vp-p)（赤色信号）2GREEN.GreenVideo(75ohm,0.7Vp-p)（绿色信号）3BLUE.BlueVideo(75ohm,0.7Vp-p)（蓝色信号）4ID2.MonitorIDBit2（闪现器标识位2）5GND.Ground（地）6RGND.RedGround（赤色地）7GGND.GreenGround（绿色地）8BGND.BlueGround（蓝色地）9KEY-Key.(Nopin)（空，无引脚）十SGND.SyncGround（同步地）11ID0.MonitorIDBit0（闪现器标识位0）12ID1orSDA.MonitorIDBit1（闪现器标识位1）13HSYNCorCSYNCHorizontalSync(orCompositeSync)（行同步）14VSYNC.VerticalSync（场同步）15ID3orSCL.MonitorIDBit3（闪现器标识位3）VGA信号线的D型插头的1、2、3针别离对应尾板上的R/G/B，且通常的都对应着一样色彩；13、14对应尾板上的H/V （行、场）；6、7、8对应R/G/B的地。

照这么接上闪现器也就能正常运用了。

闪现器信号线原理简介一梯形接口，上宽下窄，有三排脚，每排5脚，估量15脚。

挨近宽口为榜首排，顺次为二，三排。

榜首排从左到右为1脚到5脚，顺次6脚到十脚，11脚到15脚。

二1脚为赤色信号输入6脚为赤色信号接地2脚为绿色信号输入7脚为绿色信号接地3脚为蓝色信号输入8脚为蓝色信号接地1脚到3脚断掉那只脚，闪现器缺相应的色彩。

三13脚为行同步信号输入，（供给给行扫描）14脚为场同步信号输入，（供给给场扫描）13脚或14脚断掉，电源指示灯为黄色或橙色，闪现器不亮。

体现为节能状况。

四其它脚为接地，可有可无。

15根针VGA接口及接线图

15根针VGA接口及接线图
VGA接口15根针，其对应接口定义如下，其下为VGA接头图。

1红基色 red
2 绿基色 green
3 蓝基色 blue
4 地址码 ID Bit
5 自测试 ( 各家定义不同 )
6 红地
7 绿地
8 蓝地
9 保留 ( 各家定义不同 )
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码 ( 各家定义不同 )
一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：
红线的芯线脚 1
红线的屏蔽线脚 6
绿线的芯线脚 2
绿线的屏蔽线脚 7
蓝线的芯线脚 3
蓝线的屏蔽线脚 8
黑线脚 10
棕线脚 11
黄线脚 13
白线脚 14
外层屏蔽 D15 端壳压接
如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

标准15针VGA接口定义(精)

标准15针VGA接口定义及焊接方法：1、15针vga接口定义VGA 母插座：15 针公插头：1 RED .Red Video (75 ohm, 0.7 V p-p（红基色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p（绿基色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p（蓝基色信号）4 ID2. Monitor ID Bit 2（显示器标识位2，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin（空，无引脚）10 SGND. Sync Ground（同步数字地）11 ID0 . Monitor ID Bit 0（显示器标识位0，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）计算机D15VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

VGA焊接法

如何焊接VGA头公头背面焊接点的顺序一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

投影仪VGA头焊接方法

标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。

有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。

三、VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、 1 、2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。

15针VGA线接法(完全是经验方法,保证可行)

15针VGA线接法
VGA线虽然有15根线，但制作成功的关键是5根线，不能偷懒，网上有
的文章说5－10统一接地，按本人经常制作的经验是不可取的，会导致图像质
量差，偏色或者抗干扰能力差等。

线序的分配见下图，五根线是1、2、3线对（屏蔽对应为6、7、8）这是
三基色信号，很重要，还有就是13、14，这是同步信号，一般这五根线接好了，就没问题了。

注意线序，不要搞错，最简单的方法是看模块上的编号。

焊接技术要过硬，1、2、3、最好加上套管，整体焊接完成后用热熔胶固定。

外壳一定选用金属的，为了提高抗干扰效果，屏蔽层接地。

要求更高的，把5、10也对应接上。

如果两头都是自己做，线的颜色就由自己定了，但必须两个头完全对应，
如果一头是机制的，那就必须搞清楚机制那头的线序，新制作的那头严格按照
机制那头来焊接。

祝大家成功。
