铸造工技师试题三及答案

合集下载

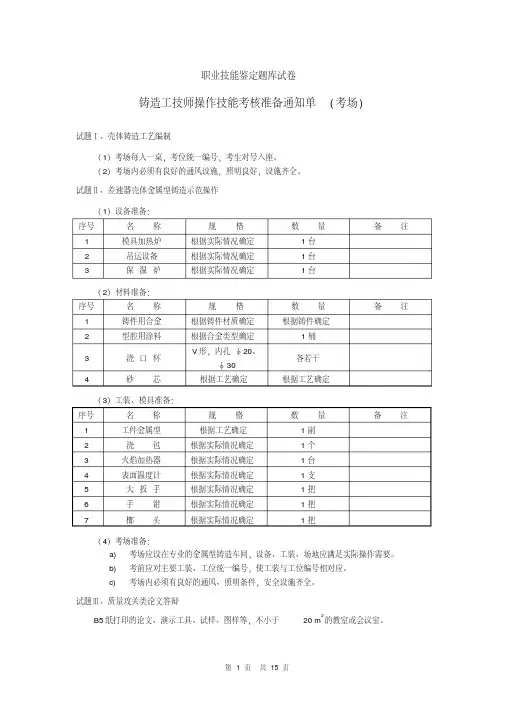

20技师铸造工职业技能鉴定题库试卷详解

20技师铸造工职业技能鉴定题库试卷详解

职业技能鉴定题库试卷铸造工技师操作技能考核准备通知单(考场)试题Ⅰ、壳体铸造工艺编制(1)考场每人一桌,考位统一编号,考生对号入座。

(2)考场内必须有良好的通风设施,照明良好,设施齐全。

试题Ⅱ、差速器壳体金属型铸造示范操作(1)设备准备:序号名称规格数量备注1 模具加热炉根据实际情况确定1台2 吊运设备根据实际情况确定1台3 保温炉根据实际情况确定1台(2)材料准备:序号名称规格数量备注1 铸件用合金根据铸件材质确定根据铸件确定2 型腔用涂料根据合金类型确定1桶3 浇口杯V形,内孔φ20、φ30各若干4 砂芯根据工艺确定根据工艺确定(3)工装、模具准备:序号名称规格数量备注1 工件金属型根据工艺确定1副2 浇包根据实际情况确定1个3 火焰加热器根据实际情况确定1台4 表面温度计根据实际情况确定1支5 大扳手根据实际情况确定1把6 手钳根据实际情况确定1把7 榔头根据实际情况确定1把(4)考场准备:a) 考场应设在专业的金属型铸造车间,设备、工装、场地应满足实际操作需要。

b) 考前应对主要工装、工位统一编号,使工装与工位编号相对应。

c) 考场内必须有良好的通风、照明条件,安全设施齐全。

试题Ⅲ、质量攻关类论文答辩B5纸打印的论文、演示工具、试样、图样等,不小于20 m2的教室或会议室。

职业技能鉴定题库试卷铸造工技师操作技能考核准备通知单(考生)姓名:准考证号:单位:试题Ⅰ、壳体铸造工艺编制序号名称规格数量备注1 绘图仪器自定1台2 红蓝铅笔自定1支3 铅笔自定1支4 橡皮自定1块5 计算器自定1个6 三角板自定1个7 铸造手册第5卷1册8 其他资料自定根据需要试题Ⅱ、差速器壳体金属型铸造示范操作(由考场准备)试题Ⅲ、质量攻关类论文答辩(由考场准备)职业技能鉴定题库试卷铸造工技师操作技能考核评分记录表抽签号:总成绩表统分人:年月日序号试题名称配分(权重) 得分备注1 壳体铸造工艺编制40 2 差速器壳体金属型铸造示范操作30 3质量攻关类论文答辩30100职业技能鉴定题库试卷铸造工技师操作技能考核评分记录表抽签号:试题Ⅰ、壳体铸造工艺编制序号考试内容考试要点配分评分标准检测结果扣分得分备注1 工艺确定浇铸位置确定合理10浇铸位置确定不合理扣10分分型面确定合理10分型面确定不合理扣10分线收缩率、机械加工18 线收缩率、机械加工余余量、拔模斜度确定正确量、拔模斜度一项确定不正确扣6分冒口及出气孔位置、形状确定合理16冒口及出气孔位置、形状一项确定不合理扣8分内浇道位置、数量确定合理16内浇道位置、数量一项确定不合理扣8分1 工艺确定砂芯形状确定合理20一个砂芯形状确定不合理扣10分2 图面质量工艺符号符合JB2435—78规定6工艺符号不符合标准规定一处扣2分图面整洁、字迹工整 4图面不整洁、字迹不工整扣4分3 时间定额考试时间每超时 5 min从总分中扣1分合计100评分人:年月日核分人:年月日职业技能鉴定题库试卷铸造工技师操作技能考核评分记录表抽签号:试题Ⅱ、差速器壳体金属型铸造示范操作序号考试内容考试要点配分评分标准检测结果扣分得分备注1 准备工作检查金属型内腔 6 内腔不干净扣2~6分检查砂芯质量8有问题未查出扣2~8分检查排气孔、排气槽8排气孔有堵塞扣2~8分2 操作要点讲解讲解金属型预热和上涂料对铸件的影响10讲解不清楚扣5~10分讲解砂芯在金属型内安装的注意事项10讲解不清楚扣5~10分3 示范操作金属型组合应准确牢固9 不牢固扣1~9分砂芯安装位置正确10砂芯位置不正确扣2~10分浇铸系统连接紧凑 6间隙大扣6分;有浮砂扣4分浇铸要平稳连续,无断流现象9不连续有断流扣1~9分适时取出铸件,取出时应为暗红色6取出铸件时,如果是红色或黑色均扣1~6分4 铸件质量铸件不得有大于规定的缺陷9有超过规定的缺陷每处扣3分尺寸按CT8级要求验收9 尺寸每超差0.5 mm扣3分5 安全文明生产劳保用品穿戴齐全,工作场地整洁,无违章操作穿戴不齐全扣4分;场地不整洁或有不安全迹象扣4分从总分中扣除6 时间定额考试时间每超 5 min从总分中扣1分合计100否定项说明:因操作原因造成铸件报废,该项不得分。

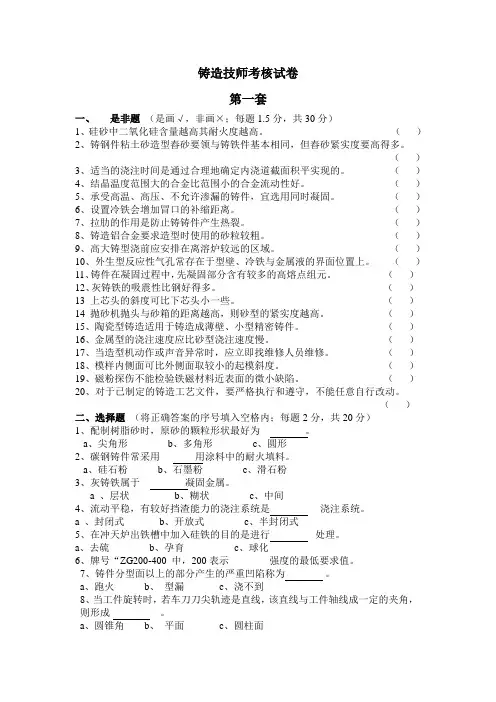

铸造技师考核试卷

铸造技师考核试卷

铸造技师考核试卷第一套一、是非题(是画√,非画×;每题1.5分,共30分)1、硅砂中二氧化硅含量越高其耐火度越高。

()2、铸钢件粘土砂造型舂砂要领与铸铁件基本相同,但舂砂紧实度要高得多。

()3、适当的浇注时间是通过合理地确定内浇道截面积平实现的。

()4、结晶温度范围大的合金比范围小的合金流动性好。

()5、承受高温、高压、不允许渗漏的铸件,宜选用同时凝固。

()6、设置冷铁会增加冒口的补缩距离。

()7、拉肋的作用是防止铸铸件产生热裂。

()8、铸造铝合金要求造型时使用的砂粒较粗。

()9、高大铸型浇前应安排在离溶炉较远的区域。

()10、外生型反应性气孔常存在于型壁、冷铁与金属液的界面位置上。

()11、铸件在凝固过程中,先凝固部分含有较多的高熔点组元。

()12、灰铸铁的吸震性比钢好得多。

()13 上芯头的斜度可比下芯头小一些。

()14 抛砂机抛头与砂箱的距离越高,则砂型的紧实度越高。

()15、陶瓷型铸造适用于铸造成薄壁、小型精密铸件。

()16、金属型的浇注速度应比砂型浇注速度慢。

()17、当造型机动作或声音异常时,应立即找维修人员维修。

()18、模样内侧面可比外侧面取较小的起模斜度。

()19、磁粉探伤不能检验铁磁材料近表面的微小缺陷。

()20、对于已制定的铸造工艺文件,要严格执行和遵守,不能任意自行改动。

()二、选择题(将正确答案的序号填入空格内;每题2分,共20分)1、配制树脂砂时,原砂的颗粒形状最好为。

a、尖角形b、多角形c、圆形2、碳钢铸件常采用用涂料中的耐火填料。

a、硅石粉b、石墨粉c、滑石粉3、灰铸铁属于凝固金属。

a 、层状b、糊状c、中间4、流动平稳,有较好挡渣能力的浇注系统是浇注系统。

a 、封闭式b、开放式c、半封闭式5、在冲天炉出铁槽中加入硅铁的目的是进行处理。

a、去硫b、孕育c、球化6、牌号“ZG200-400 中,200表示强度的最低要求值。

7、铸件分型面以上的部分产生的严重凹陷称为。

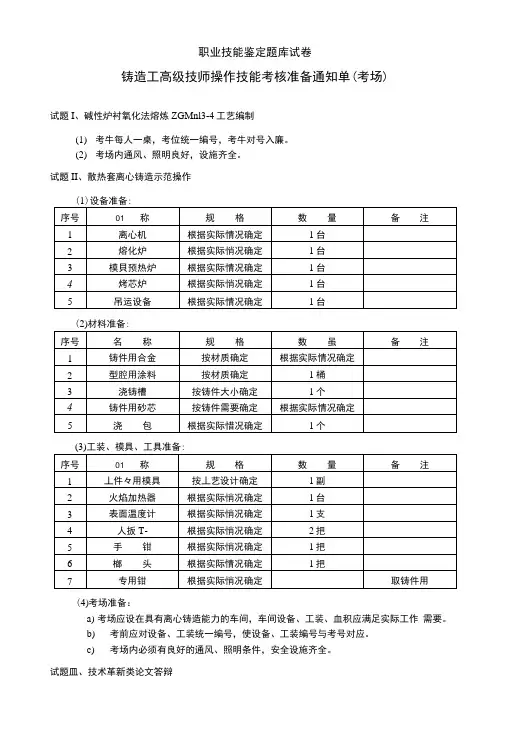

高级技师铸造工职业技能鉴定题库试卷(精品).docx

高级技师铸造工职业技能鉴定题库试卷(精品).docx

职业技能鉴定题库试卷铸造工高级技师操作技能考核准备通知单(考场)试题I、碱性炉衬氧化法熔炼ZGMnl3-4工艺编制(1)考牛每人一桌,考位统一编号,考牛对号入廉。

(2)考场内通风、照明良好,设施齐全。

试题II、散热套离心铸造示范操作(1)设备准备:(2)材料准备:(4)考场准备:a)考场应设在具有离心铸造能力的车间,车间设备、工装、血积应满足实际工作需要。

b)考前应对设备、工装统一编号,使设备、工装编号与考号对应。

c)考场内必须有良好的通风、照明条件,安全设施齐全。

试题皿、技术革新类论文答辩B5纸打印的论文、演示工具、试样、图样等,不小于20亦的教室或会议室。

职业技能鉴定题库试卷铸造工高级技师操作技能考核准备通知单(考生)姓名:______________ 准考证号:______________________ 单位:_____________________ 试题I、碱性炉衬氧化法熔炼ZGMnl3-4工艺编制试题II、散热套离心铸造示范操作(由考场准备)试题皿、技术革新类论文答辩(由考场准备)铸造工高级技师操作技能考核评分记录表抽签号: ______________________总成绩表统分人:年月日试题I、碱性炉衬氧化法熔炼ZGMnl3-4工艺编制评分人: 年刀口核分人: 年刀U试题II、散热套离心铸造示范操作评分人: 年月Fl核分人: 年月口试题皿、技术革新类论文答辩评分人: 年月日核分人: 年月FI铸造工高级技师操作技能考核试卷抽签号: ____________________试题I、碱性炉衬氧化法熔炼ZGMnl3-4工艺编制(1)本题分值:100分(2)考核时间:150 mine(3)具体考核要求:a)写出ZGMnl3-4钢的冶炼特点、应注意事项及対熔炉的要求。

b)写出执行标准或化学成分、力学性能要求或内控质量标准。

c)制定配料的比例及对炉料的要求。

d)编制造渣材料、氧化剂、还原剂、铁合金等原材料的细目和要求。

铸造工高级技师试卷

铸造工高级技师试卷

铸造工高级技师理论知识考试试卷注意事项:1.答卷前将装订线左边的项目填写清楚。

2.答卷必须用蓝色或黑色钢笔、圆珠笔,不许用铅笔或红笔 。

3.本份试卷共 5 道大题,满分 100 分,考试时间 120 分钟。

一、填空题(请将正确答案填在横线空白处,每空1分,共15题30分)1.高压造型需要高标准的模样________和________,以及特别坚固的砂箱和坚固强力的造型机。

2.在HT 中,C.Si 含量高,石墨数量多,基体组织为________,随C.Si 含量下降,基体主要是________,C.Si 含量过低,易出现白口或麻口组织。

3.铸铁中的夹渣是由________、________、漂浮石墨组成的。

4.铸钢的收缩过程分为_________收缩、_________收缩和_________收缩三个阶段。

5.裂纹按其产生的时期和温度范围,可分为_________、_________和_________。

6.铸钢件的凝固收缩主要取决于_________,固态收缩主要与_________有关。

7.消除铸件内的残余应力的时效方法有________时效法、________时效法和振动时效法。

8.铸件表面粗糙度与________、________、型砂导热性及砂型紧实度等密切相关。

9.炉前检验球化效果的常用方法有________法、________法和炉前快速金相检验法等。

10.铸钢件形成皮下气孔的气体来源有两个:一是由氢引起的,反应式为________;二是由一氧化碳引起,反应式为________。

11.影响球墨铸铁产生皮下气孔的因素主要是铁水的________,其次是________和浇注条件以及冷却速度等。

12.铸件的缩松缺陷按其形态分为_______缩松<简称_______>和微观缩松两类。

13.影响钢水流动性的因素有________、________、浇注条件、铸件结构。

14.数控机床的插补可分为 和 。

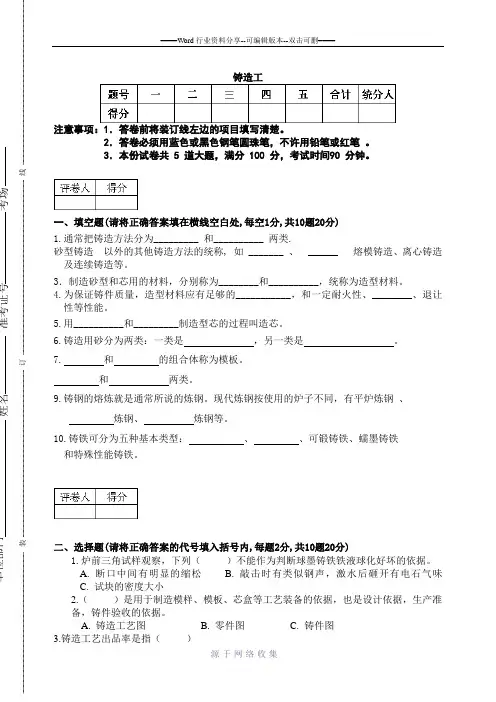

铸造工-试题及答案

铸造工-试题及答案

铸造工注意事项:1.答卷前将装订线左边的项目填写清楚。

2.答卷必须用蓝色或黑色钢笔圆珠笔,不许用铅笔或红笔 。

3.本份试卷共 5 道大题,满分 100 分,考试时间90 分钟。

一、填空题(请将正确答案填在横线空白处,每空1分,共10题20分)1.通常把铸造方法分为_________ 和__________ 两类.砂型铸造 以外的其他铸造方法的统称, 如 _______ 、 ______ 熔模铸造、离心铸造及连续铸造等。

3.制造砂型和芯用的材料,分别称为________和__________,统称为造型材料。

4.为保证铸件质量,造型材料应有足够的___________,和一定耐火性、________、退让性等性能。

5.用__________和_________制造型芯的过程叫造芯。

6.铸造用砂分为两类:一类是 ,另一类是 。

7. 和 的组合体称为模板。

和 两类。

9.铸钢的熔炼就是通常所说的炼钢。

现代炼钢按使用的炉子不同,有平炉炼钢 、炼钢、 炼钢等。

10.铸铁可分为五种基本类型: 、 、可锻铸铁、蠕墨铸铁和特殊性能铸铁。

二、选择题(请将正确答案的代号填入括号内,每题2分,共10题20分) 1.炉前三角试样观察,下列( )不能作为判断球墨铸铁铁液球化好坏的依据。

A. 断口中间有明显的缩松 B. 敲击时有类似钢声,激水后砸开有电石气味C. 试块的密度大小2.( )是用于制造模样、模板、芯盒等工艺装备的依据,也是设计依据,生产准备,铸件验收的依据。

A. 铸造工艺图B. 零件图C. 铸件图3.铸造工艺出品率是指( )考场准考证号 姓名单位部门 装订 线A. (冒口+浇注系统/铸件)*100%B. (铸件/冒口+浇注系统)*100%C. (铸件/冒口+浇注系统+铸件)*100%4.GB/T1348-1988中没有规定的球墨铸铁牌号是()A. QT400-12B. QT400-15C. QT400-185.铸造生产中,石灰石主要用作()6.浇包内金属液不得超过浇包总重量的( )%,以防抬运时飞溅伤人.。

连铸工技师标准化试题及答案

连铸工技师标准化试题及答案

共计100 道题一、判断题1 、冶金安全生产形势总体平稳,但形势仍然严峻,重大事故隐患依然大量存在。

正确答案:√2 、温坯清理的概念是清理时铸坯的温度大于50℃。

正确答案:×3 、中间包内采用塞棒,有利于浇铸初期和终了减缓旋涡的生成,提高钢水的收得率。

正确答案:√4 、普碳钢按技术条件所分的甲类钢是指保证化学成份,但不保证机械性能的钢。

正确答案:×5 、轻压下技术可以减少铸坯纵裂。

正确答案:×6 、目前,结晶器下部水环喷嘴一般采用压力水喷嘴。

正确答案:√7 、CO、H2、CH2、C2H2、CO2是可燃气体。

正确答案:×8 、我国连铸技术的发展,总体而言,经历了达产、全连铸及当前正在进行的铸机高效化等几个阶段。

正确答案:√9 、轻压下技术可以减少铸坯的中心偏析。

正确答案:√10 、压缩铸造可以防止铸坯内裂。

11 、钢中含碳量降低时,硬度、强度提高。

正确答案:×12 、中间包烘烤应该按照烘烤曲线进行。

正确答案:√13 、碳素结构钢按技术条件所分的A级钢是指保证化学成份但不保证机械性能的钢。

正确答案:×14 、干式料中间包使用中不需要提前烘烤。

正确答案:×15 、为防止液压串油,连铸机液压油温越低越好。

正确答案:×16 、小方坯中间包水口的材质主要是铜质。

正确答案:×17 、对铸机而言,热装热送技术的关键是生产无缺陷铸坯。

正确答案:√18 、薄板坯连铸可用于中、小型钢厂。

正确答案:√19 、引起方坯菱变的根本原因在于结晶器弯月面区域的初生坯壳厚度的不均匀性。

正确答案:√20 、硅钢分为取向硅钢和无取向硅钢。

正确答案:√21 、内部原子排列方向一致而外形规则的晶体叫晶粒。

22 、连铸坯硫印检验是利用放大镜观察铸坯中心硫偏析痕迹的方法。

正确答案:×23 、全面质量管理的五大要素是人、机、料、法、环。

正确答案:√24 、连铸坯的“小钢锭现象”是指铸坯的中心线区域存在缩孔、偏析和疏松。

23技师铸造工职业技能鉴定题库试卷

23技师铸造工职业技能鉴定题库试卷

试题Ⅰ、轴瓦离心铸造工艺编制(1)考场应设在外界环境无干扰的教室或设计室,一人一桌。

(2)考位统一编号,考生对号入座。

(3)考场内必须有良好的通风、照明设施。

试题Ⅱ、碱性炉衬不氧化法熔炼ZGCr28示范操作(4)考场准备:a) 考场面积应满足实际操作需要。

b) 考前应对主要工装、工位统一编号,使工装与工位编号相对应。

c) 考场内必须有良好的通风设施,照明良好,安全设施齐全。

试题Ⅲ、质量攻关类论文答辩B5纸打印的论文、演示工具、试样、图样等,不小于20 m2的教室或会议室。

姓名:准考证号:单位:试题Ⅰ、轴瓦离心铸造工艺编制试题Ⅱ、碱性炉衬不氧化法熔炼ZGCr28示范操作(由考场准备)试题Ⅲ、质量攻关类论文答辩(由考场准备)铸造工技师操作技能考核评分记录表抽签号:总成绩表统分人:年月日铸造工技师操作技能考核评分记录表抽签号:试题Ⅰ、轴瓦离心铸造工艺编制评分人:年月日核分人:年月日职业技能鉴定题库试卷铸造工技师操作技能考核评分记录表抽签号:试题Ⅱ、碱性炉衬不氧化法熔炼ZGCr28示范操作评分人:年月日核分人:年月日职业技能鉴定题库试卷铸造工技师操作技能考核评分记录表抽签号:试题Ⅲ、质量攻关类论文答辩评分人:年月日核分人:年月日职业技能鉴定题库试卷铸造工技师操作技能考核试卷抽签号:试题Ⅰ、轴瓦离心铸造工艺编制(1)本题分值:100分(2)考核时间:120 min。

(3)具体考核要求:a) 选择合适的离心机种类、大小等。

b) 给出加工面的合理加工余量。

c) 绘出铸件铸造工艺方案及金属模具简单结构图样。

d) 确定铸件收缩率。

e) 计算出铸件毛重及每次浇铸时合金用量。

f) 选择合金所需的涂料种类。

g) 确定离心机的合理旋转速度。

h) 确定铸型浇铸前的预热温度。

i) 确定合金的浇铸温度。

j) 对工艺要点进行补充说明。

考件图样:(考试机构可修改和完善工艺)职业技能鉴定题库试卷铸造工技师操作技能考核试卷抽签号:试题Ⅱ、碱性炉衬不氧化法熔炼ZGCr28示范操作(1)本题分值:100分(2)考核时间:150 min。

(完整版)30高级铸造工职业技能鉴定题库试卷

(完整版)30高级铸造工职业技能鉴定题库试卷

5分
推广应用成果及机 理分析
未取得明显的技术、 质量经济效果扣 10 分;机理分析不正 20 确扣 10 分;分析不 全面、不透彻扣 5 分
项目的难易程度
项目难度达不到该 5 级别应达到的水平
扣3分
相关知识及四新知 识
相关知识及四新知 5 识应用不恰当、不
相关扣 3 分
回答问题及分析 4 答辩
语言表达
根据炉子容量确定 根据炉子容量确定 根据炉子容量确定 根据炉子容量确定
备注
第 1 页 共 12 页
hing at a time and All things in their being are good for somethin
13

Al≥99.5%
根据炉子容量确定
(3)工具、量具准备:
序号
名称
100
评分人:
年月日
核分人:
年月日
第 6 页 共 12 页
hing at a time and All things in their being are good for somethin
职业技能鉴定题库试卷
铸造工高级技师操作技能考核评分记录表
抽签号:
试题Ⅱ、碱性炉衬不氧化法熔炼 ZG40Cr25Ni20 示范操作
试题Ⅲ、推广应用类论文答辩
B5 纸打印的论文、演示工具、试样、图样等,不小于 20 m2 的教室或会议室。
第 2 页 共 12 页
hing at a time and All things in their being are good for somethin
姓名:
职业技能鉴定题库试卷
铸造工高级技师操作技能考核准备通知单(考生)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

铸造工技师试题三及答案
一、是非题(是画√、非画×;每题分,共30分)
1、影响合金流动性的因素有合金的粘度、结晶特性、结晶潜热,表面张力等。

()2、金属液在浇口盆中形成垂直方向的涡流,有利于杂质的上浮。

()
3、中注时,可采用公式h
p =h
-h
c
/2计算平均压力头高度。

()
4、球墨铸铁具有逐层凝固的特性。

()
5、浇注温度越高,就越有利于实现定向凝固。

()
6、如果因液态收缩和凝固收缩而造成的体积缩减,等于因铸件外壳尺寸缩小所造成的体积缩减,则铸件不会产生缩孔。

()
7、铸件壁厚相差越大,热应力就越大。

()
8、只要冒口足够大,就可以获得无缩孔致密的铸件。

()
9、铸件高度一定时,补贴厚度应随着铸件壁厚的增加而增加。

()
10、确定分开型面时,应将铸件各部分昼放在同一砂箱内。

()
11、铸件结构越复杂,则铸件级收缩率越大。

()
12、使用泡沫塑料模,可以不放起模斜度。

()
13、形状简单,高度较低和具有较大斜度的砂芯,通常采用脱落式芯盒制造。

()
14、形状极不规则,孔壁粗糙并带有枝状晶是缩孔的待征。

()
15、出现在铸件自由表面上的豆粒状金属物称为冷豆。

()
16、采用细粒砂,能有效地防止铸件产生机械粘砂。

()
17、热裂纹一般穿越晶粒呈直线状。

()
18、水爆清砂特别适应于对碳素钢铸件进行清理。

()
19、石墨等固体润滑剂的磨擦系数比油、脂大些。

()
20、浇注氮氢压缩机高压缸时,铁液从内浇道经冒口后再进入型腔,能加强冒口补缩效果,造成更有利的定向凝固。

()
二、选择题(将正确答案的序号填入空格内;每题2分,共20分)
1、充型平稳,对铸型冲击力小,不会产生飞溅的浇注系统是浇注系统。

a.顶注式
b. 底注式
c. 阶梯注入式
2、有一铸铁件浇注时的高度为30mm,浇注时间为12S,则浇注时型腔内金属液面的上升速度为。

a.15 mm/s
b. 20 mm/s
c. 25mm/s
3、当碳量足够高时,在凝固后期将发生体积膨胀现象。

a. 碳钢
b. 灰铸铁
c. 白口铸铁
4、为了实现补缩,冒口的模数应当铸件的模数。

a. 大于
b. 小于
c. 等于
5、大量、成批生产的小型铸件宜采用。

a. 劈箱造型
b. 脱箱造型
c.刮板造型
6、最小铸出孔孔径较小的是。

a.大量生产
b. 成批生产
c. 单件生产
7、分型面处有圆角,凸缘细薄或者要求定位稳固的模样,应采用装配在模底板
上。

a.浅嵌入式
b. 上深嵌入式
c. 下深嵌入式
6、砂箱内凸边的主要作用是。

a.防止砂型塌落
b. 提高砂箱强度
c. 提高砂型刚度
9、因金属液内含有气体形成的气孔是气孔。

a.侵入性
b. 析出性
c. 反应性
10、形状简单的中、小铸件宜采用。

a.抛丸清理
b. 滚筒清理
c.喷丸清理
三、计算题(每题10分,共20分)
1、如图所示,某铸铁件的浇注质量为750kg,若浇注时间为32s,阻力系数μ为,试求内浇道截面积总值。

2、有三个横截面积形状分别为圆形、正方形和长方形的铸钢件,长均为240mm,圆的直径为10cm, 正方形边长为9cm,长方形边长为,试分别计算它们的模数。

并判断哪一个冷却快,哪一个冷却慢。

四、简答题(每题5分,共20分)
1、顶注式浇注系统的特点是什么
2、提高冒口补缩效率的途径有哪些
3、铸件的化学粘砂是如何形成的
4、水力清砂的基本原理是什么它具有哪些特点
五、作图题(共10分)
有三个中间圆柱普通灰铸铁件,其表面全部加工,它们的内外直径相同,外径为300mm,内径为200mm,甲铸件长550mm,乙铸件长250mm,丙铸件长100 mm,如均采用实样模造型,试分别确定其铸造工艺方案,具体内容是:
(1)分型面及浇注位置;
(2)加工余量及起模斜度;
(3)砂芯;
(4)浇冒口位置。

一、1、√2、√3、×4、×5、√6、√7、√8、×9、√10、√11、×12、√
13、×14、√15、×16、√17、×18、√19、√20、√
二、1、b 2、c3、b 4、a 5、b 6、a 7、a 8、a 9、b 10、b
三、1、解已知m=750kg,t=32s μ=,因采用中注式,h
P =h
0-
h
c
/8=57-64/8=49cm
h
P = h
=25 cm 则A

= m
×μt√h
p
= 750
××32√49
=18cm2
答内浇道截面积总值为18 cm2。

2、解 M=V/A
则M
圆柱
= πR2h = Rh = 5×24 =㎝ 2πRh+πR2×2 2(h+R) 2(24+5)
M 正= a 2
h = ah = 9×24 =㎝
4ah+2a 2 2(2h+a ) 2(2×24+9)
M 长= abh = 10×8×24
2(a+b )h+2ah 2(10+8)×+2×10×8
=㎝
有M 圆柱>M 正>M 长
答 圆柱体的模数为㎝,正方体的模数为㎝,长方柱体的模数为㎝。

圆柱体冷却较慢,长方柱体冷却较快。

四、1、答:顶注式浇注系统的特点是:对铸型底部冲击力大,金属液容易产生紊流、飞溅、氧化;能使铸件自下而上定向凝固,有利于冒口补缩;充型性好,浇注系统结构简单,造型操作方便,能降低金属消耗。

2、答:提高冒口补缩效率的途径有:提高冒口内金属液的补缩压力;延缓冒口的凝固时间;合理使用补贴、冷铁等控制铸件凝固的各种工艺措施等等。

3、答:化学粘砂的形成原因是:当金属液浇铸型后,铸件表面生成的氧化铁与型砂中粘土和硅砂作用,生成低熔点化合物,在毛细压力的作用下,渗入砂粒空隙,形成粘砂层。

粘砂层与铸件的连接关键在于铸件氧化物薄层的厚度,当氧化物层极薄时,与低熔点化合物紧密结合,不易清除掉,就形成了化学粘砂。

4、答:水爆清砂是将浇注后冷却到一定温度的带有型砂和芯砂的铸件, 骤然浸入水池中,由于水迅速地浸入带有余热的型砂和芯砂内造成急剧汽化、增压而发生爆炸,使型砂和芯砂从铸件表面和内腔脱落,从而达到清砂的目的。

水爆清砂的优点是改善工人劳动条件,基本上消除矽尘和噪声对工人的危害,降低了作业区的温度,提高了劳动生产率。

中空圆柱铸铁件铸造工艺图
a)甲铸件 b)乙铸件 c)丙铸件。
