东元电机7200CX变频器使用说明书
东元电机7200CX变频器使用说明书
○b
先拆㆘固定用螺絲○a 。
將 數 位 操 作 器（ J NE P- 35）向 ㆖拉起。
㆖蓋
拆㆘○b 、○c 兩端之 RS-232 電 話接頭更換所需要的延長線 （1m、2m、3m、5m），再 插緊○b 、○c 兩端之 RS-232 電 話 接 頭（ 有 “ 卡 ” 聲 ），即 可 將數位操作器外拉操作。
1.1 交貨檢查
每部 7200CX 交流馬達驅動器在出廠前均經嚴格品管，客戶 在拆箱後請即刻進行㆘列檢查步驟。
檢 查 變 頻 器 是 否 在 運 輸 過 程 ㆗ 造 成 損 傷，旋 鈕 是 否 有 彎 曲 鬆 脫 現象。
檢查變頻器機種型是否與外箱登錄資料相同。
■ 變頻器型號說明 JNTS BD BA 0001 JK － － － 保留
7200CX 變頻器系列
－5－
1.2 各部名稱 7200CX 變頻器各部名稱如㆘圖。 ㆖視圖
接㆞端子
主回路電源輸入端子
㆖蓋固定用螺絲（M4X4） LED 數位操作器固定用螺絲 （M3X2）
RS-485 通信埠
TP1 （0~10V／4~20mA 速度命令切換）
LED 數位操作器 （JNEP-35）
變頻器安裝孔（X4 個） 控制回路端子（M2）
圖 6. ㆖蓋之拆裝 －9－
2.3 主回路配線用器具
交流電源與變頻器 L1、L2、L3 端間，要裝無熔絲斷路器 （NFB），而電磁接觸器（MCB）視需要，決定是否加裝。
表 220V／440V 級配線用器具
機種 電壓 HP A
配線線徑（mm2）
動力線
控制線
無熔絲斷路器 電磁接觸器
（NFB）
（MCB）
－3－
注意及警告事項：
东元变频器7200cxrs-485
(*1) 任 意 资 料
响应消息 Slave 地址 80H+功能码 错误码 低字节 CRC-16 高字节
05H 88H 02H正常，故 测试数据可以是任意值。
A
馮 鄧 蕭
C D
8/21
7200CX1 2009/11/13
7200CX RS-485 通訊機能應用手冊
T1 T2 T3 T4 Slave 地址 功能码 资料 CRC-16 T1 T2 T3 T4 检查资料
A
馮 鄧 蕭
C D
4/21
7200CX1 2009/11/13
7200CX RS-485 通訊機能應用手冊
T1~T4：字符时间 在 RTU 模式中，字符的格式如下图所示
有同位检查 start 没有同位检查 start 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 parity stop stop stop
(3) slave 地址 (Slave address) 由 Pn69 可设定每一台变频器的地址，设定范围从 01~31。 由 master 发出的讯息，可以被所有共同连接的 slave 接收，但仅有地 址与讯息中 slave 地址设定相同的 slave 才会执行此讯息。 当讯息中的 slave 地址设定为 0 时，所有共同连接的 slave 皆可收到讯 息，并执行此讯息，但此讯息仅能做 RUN/STOP、FAULT RESET 和频率命 令的设定。 此时 slave 只会接收 master 送来的讯息，而不会响应任何讯息给 master。 (4) 功能码 (Function code)
Byte Byte Byte Byte (Min.) (Max.) (Min.) (Max.) 8 8 11 8 8 25 7 8 8 21 8 8

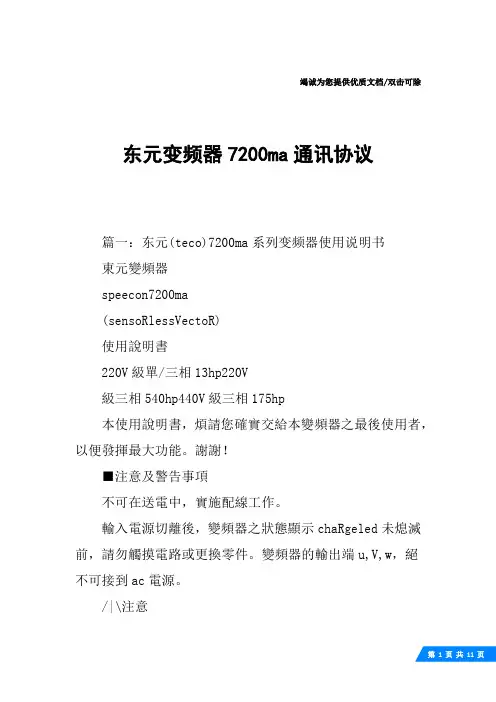

东元变频器7200ma通讯协议
竭诚为您提供优质文档/双击可除东元变频器7200ma通讯协议篇一：东元(teco)7200ma系列变频器使用说明书東元變頻器speecon7200ma(sensoRlessVectoR)使用說明書220V級單/三相13hp220V級三相540hp440V級三相175hp本使用說明書，煩請您確實交給本變頻器之最後使用者，以便發揮最大功能。
謝謝！■注意及警告事項不可在送電中，實施配線工作。
輸入電源切離後，變頻器之狀態顯示chaRgeled未熄滅前，請勿觸摸電路或更換零件。
變頻器的輸出端u,V,w，絕不可接到ac電源。
/|\注意若變頻器安裝於控制盤內時，請加裝散熱風扇，使變頻器周溫低於45°c。
不可對變頻器作耐壓測試。
本變頻器之參數，於出廠時已作適當設定，若非有其它特殊需求，不必重新設定。
■安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分爲「警告」與「注意」兩項。
/|\注意：表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
一般注意事項：本變頻器在出廠前均做過完整之功能測試，拆封後請依序檢查下列事項：■1.2.3.變頻器之機種型號是否爲您所訂購之機型。
運送中造成損傷時，請勿接線送電。
每台變頻器皆有檢驗qc章，如未有此章，請勿接線送電。
非常感謝您採用東元多功能泛用無感測向量(sensorlessvector)igbt變頻器speecon7200ma系列（以下簡稱7200ma)。
本說明書共分兩部分。
第一部分爲在使用7200ma7200ma本體的安裝、配線、試運轉、維修、檢驗、異常處理對策及規格。
第二部分爲數位操作器的機能、參數說明及操作方法。
前，請先閱讀本說明書：爲了方便作日常的檢查、維護及了解異常發生原因之處理對策，請妥善保管本說明書。
东元(TECO)7200MA系列变频器使用说明书(1)
entech7200中文说明手册
entech7200中文说明手册Entech7200是一款常用的电子产品，它的中文说明手册为了方便用户使用和了解该产品的功能和操作方法。
下面我将从多个角度对Entech7200中文说明手册进行全面的回答。
首先，Entech7200中文说明手册的内容应该包括产品的基本信息，例如产品的型号、规格、外观特点等。
这些信息可以帮助用户快速了解产品的基本情况，并判断是否符合自己的需求。
其次，说明手册应该详细介绍Entech7200的功能和特性。
这包括产品的各种功能模式、操作方法和使用注意事项等。
通过详细的介绍，用户可以了解到Entech7200的各种功能和用途，以及如何正确地操作和配置它。
另外，说明手册还应该提供实际案例和示例，以帮助用户更好地理解和应用Entech7200。
这些案例可以是使用场景的描述，或者是具体的操作步骤和示意图。
通过实际案例的呈现，用户可以更好地理解产品的使用方法，并将其应用到实际的工作或生活中。
此外，说明手册还应该包含故障排除和常见问题解答。
这些内容可以帮助用户在使用过程中遇到问题时，快速找到解决方法。
故障排除部分可以列举常见故障及解决方法，而常见问题解答部分可以回答用户常见的疑问和困惑。
最后，说明手册还应该提供相关的联系方式，以便用户在需要时能够及时咨询和反馈问题。
这些联系方式可以是电话、电子邮件或在线客服等，用户可以通过这些方式与厂家或售后服务部门取得联系，获得进一步的帮助和支持。
综上所述，一个全面完整的Entech7200中文说明手册应该包括产品的基本信息、功能和特性的详细介绍、实际案例和示例、故障排除和常见问题解答，以及相关的联系方式。
这样的说明手册可以帮助用户更好地了解和使用Entech7200，提高产品的使用效果和用户体验。
希望以上回答能够满足你的需求。
东元7200MA通讯手册
有同位检查 Start 1 2 3 4 5 6 7 8 Parity Stop
没有同位检查 Start 1 2 3 4 5 6 7 8 Stop Stop
(3) Slave 地址 (Slave Address) 由 Sn-36 可设定每一台变频器的地址，设定范围从 1~31。 由 Master 发出的信息，可以被所有共同连接的 Slave 接收，但仅有地
低字节 B8H 高字节 44H
响应信息 (错误)
Slave 地址
01H
80H+功能码
83H
错误码
03H
CRC-16
低字节 01H 高字节 31H
*1 一次可同时读取的 Register 最多为 16 个。
A
C
D
MA_MODBUS_APP_NOTE_CHINESE.DOC 2010/07/02
8/29
4/29
7200MA RS-485 通讯机能应用手册
6. 通讯协议说明： (A) 在 MODBUS RTU 模式的通讯协议中，一个信息(Message)乃由 4 个部份 组成：Slave 地址、功能码、资料及 CRC-16 检查资料，并依序送出。 每一个信息的閞始与结束，皆以 3.5 个字符(Character)的间隔时间来做识别。
7200MA RS-485 MODBUS 通讯机能应用手册
A
C
D
庄冯
MA_MODBUS_APP_NOTE_CHINESE.DOC 2010/07/02
1/29
7200MA RS-485 通讯机能应用手册
1. 简介： 本手册说明 MA 变频器与 PLC 等控制器间的 RS-485 通讯方法。
2. 软件规范：
东元7200MA变频器说明书
7200MA(SENSORLESS VECTOR)使用說明書220V 級單／三相1～ 3Hp220V 級三相5～ 20Hp440V 級三相1～ 20Hp注意及警告事項：警告不可在送電中，實施配線工作。
輸入電源切離後，變頻器之狀態顯示CHARGE LED 未熄滅前，請勿觸摸電-1-路或更換零件。
變頻器的輸出端 U, V, W，絕不可接到 AC 電源。
注意若變頻器安裝於控制盤內時，請加裝散熱風扇，使變頻器周溫低於45℃。
不可對變頻器作耐壓測試。
本變頻器之參數，於出廠時已作適當設定，若非有其它特殊需求，不必重新設定。
■ 安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分為「警告」與「注意」兩項。
警告：表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
警告：表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
注意：表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
1. 7200MA 使用說明1.1 變頻器型號說明：-2-變頻器週邊設備配線及注意事項注意1.輸入電源切離後，變頻器“ CHARGE ”燈未熄滅前，表示電容器尚未放電完畢，請勿觸摸電路或更換零組件。
2.不可在送電中實施配線或拆裝變頻器內部連接器。
3.變頻器輸出端 U、V、W 絕不可連接至 AC 電源。
4.變頻器的接地端子 E 必須接地。
5.由於半導體零組件易受高電壓破壞，所以不可對 7200MA 變頻器內部的零組件進行耐壓測試。
6.變頻器控制基板的 CMOS IC 易受靜電影響及破壞，請勿觸摸控制基板。
7.參數 Sn-03 出廠設定：當設為 7,9,11 (二線式端子 ) 或 8,10,12 (三線式端子 )時，除 Sn-01 及 Sn-02 外，所有參數設定值，均會復歸為出廠初始設定值。
变频器运行操作说明
变频器运行操作说明在正常的运行状态下，您仅需对如下过程的操作：启动：在预启动状态下，按触摸屏的“启动”按钮，将使变频器工作输出，并驱动电机缓慢运转至设定频率。
需要留意的是：必需在无故障告警的条件下，此按钮才能起作用。
加速：每按一次触摸屏的“加速”按钮，变频器输出频率将上升1Hz。
需要留意的是，您必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值。
详细方法：在触摸屏上按“设置”按钮，将弹出参数设定图框，在“P参数号：”一栏输入50，在“P参数下传值：”一栏输入预设定的频率值，再按“P参数下设”按钮，确定即可。
减速：按触摸屏的“减速”按钮，变频器输出频率将下降。
其步长已经设定为1Hz。
需要留意的是：必需在变频调速运行中，此按钮才能起作用。
另外，您也可以通过P50直接设定到所要达到得频率值，详细方法祥见上面的“加速”部分。
停止：按触摸屏的“停止”按钮，变频器输出频率将缓慢下降，直至停止输出，然后关闭泵的出口阀门。
此时，变频器将进入预启动状态。
停止后的变频器除检修维护需要断高压外，一般无需再断高压，可以重新按“启动”按钮启动变频器。
需要留意的是：第一，待电机完全停止后方可再次启动变频器；第二，变频器停止后，虽停止了输出，但自身仍待电，因此决不能打开变频器柜门，否则会有触电的危急。
篇2：变频器安全操作规程一、变频器的使用要点在使用变频器时，为确保变频器安全、高效、牢靠地运行，应留意以下几点：1.变频器接地端子必需牢靠接地，以有效抑制射频干扰，曾强系统牢靠性。
系统最好采用独立接地，接地电阻小于1欧。
系统中的传感器、I/O接口、屏蔽层等接地线，应与系统接地汇流排独立接地。
2.环境温度对变频器的使用寿命有很大的影响，环境温度每上升10度，变频器寿命就会减半。
因此变频器应置于有空气调整的环境里，温度应掌握在22度-28度，相对湿度RH≤70%-75%。
3.变频器调速系统的运行与停止不能使用断路器和接触器直接操作，而要用变频器掌握端子或变频器面板建来操作，否则或造成变频器端子失控，并可能造成变频器损坏。
S7200学习手册
• 字节、字或双字： V[长度][起始字节地址] VW100
位存储区： M
可以用位存储区作为控制继电器来存储中间操作状态和 控制信息。并且可以按位、字节、字或双字来存取位存 储区：
• 位： M[字节地址].[位地址] M26.7
• 字节、字或双字： M[长度][起始字节地址] MD20
输出过程映象寄存器：Q
在每次扫描周期的结尾，CPU将输出过程映象寄存器中的数值复 制到物理输出点上。可以按位、字节、字或双字来存取输出过程 映象寄存器：
• 位： Q[字节地址].[位地址] Q1.1
• 字节、字或双字： Q[长度][起始字节地址] QB5
2021/11/24
18
变量存储区：V
您可以用V存储器存储程序执行过程中控制逻辑操作的中间结 果，也可以用它来保存与工序或任务相关的其它数据。并且 可以按位、字节、字或双字来存取V存储区中的数据：
2021/11/24
3
图4-1 输入和输出的控制
2021/11/24
4
S7--200在扫描循环中完成它的任务
S7--200周而复始地执行一系列任务。任务循环执行 一次称为一个扫描周期。如图4-2所示，在一个扫描 周期中，S7--200将执行部分或全部下列操作：
读输入：S7--200将物理输入点上的状态复制到输入过程 映象寄存器中。
格式： HC[高速计数器号] HC1
2021/11/24
24
累加器：AC
累加器是可以象存储器一样使用的读写设备。例 如，可以用它来向子程序传递参数，也可以从子 程序返回参数，以及用来存储计算的中间结果。 S7--200提供4个32位累加器（AC0，AC1， AC2和AC3）。并且可以按字节、字或双字的形 式来存取累加器中的数值。
东元7200MA变频器说明书汇编
7200MA(SENSORLESS VECTOR)使用說明書220V級單／三相1～3Hp220V級三相5～20Hp440V級三相1～20Hp注意及警告事項：■安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
說明書中安全注意事項區分為「警告」與「注意」兩項。
表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
1. 7200MA使用說明1.1 變頻器型號說明：變頻器週邊設備配線及注意事項错误!未找到引用源。
(c) 標準配線圖1.2 端子機能說明表1 主回路端子■主回路端子配置‧220V/440V 1,2 HP 小型化機種：JNTMBGBB□□□□JK/AZ S－－‧標準機種及UL/CUL機種．220V / 440V 1 ~ 5 HP 機種．220V / 440V 7.5 / 10 HP 機種．220V / 440V 15 / 20 HP 機種表2 控制回路端子*1 : UL/CUL 規格之機種才有24V 端子，及12V速度設定用電源。
(B)主回路配線：(1)輸入電源R、S、T，不必考慮相序關係。
(2)輸入電源不可接至變頻器輸出端子U、V、W。
(3)變頻器輸出端子U、V、W接至馬達U、V、W端子，若變頻器執行正轉指令而馬達反轉時，只需將馬達U、V、W任意兩線對調即可。
(4)變頻器輸出端絕不可連接改善功因用的電容器或LC、RC雜訊濾波器。
(C)接地線：(1) 接地端子(E)以第三種接地方式接地(接地電阻100Ω以下)(2) 變頻器接地線不可與電焊機、大馬力馬達等大電流負載共同接地，必須分別接地。
(3) 接地線大小依電氣設備技術基準之規定，接地線愈短愈好。
(4) 多台變頻器共同接地時，請參考下圖，勿形成一接地回路。
真正的东元变频器7200MA通讯协议解析
7200MA 通讯协议通过RS-485将变频器与控制器相联，或将变频器与PC相联的联接图如下：在通讯操作中，你可以通过PC，PLC或是其它的控制器来控制变频器，使用如下表格中所述的命令。
1. 通讯数据格式在RTU模式下，每个字节的格式如下图所示(首先发送LSB)LSB Bit0 Bit1 Bit2 Bit3 Bit4 Bit5 Bit6 Bit7 Bit8 Bit9 MSB Bit102. 定义所有的消息都转换成 MODBUS RTU 模式。
2-1命令的定义从主机（PC 或PLC ）发出消息来控制从机（变频器）2-2. 应答的定义从机（变频器）发出的消息校验数据或是应答主机（PC 或是PLC ）和命令。
3命令格式和应答格式3-1. 命令模式每个消息包括四个部分：从机地址，功能代码，数据， CRC-16检查T1 T2 T3 T4:字元时间Slave地址:设定范围是1-31。
由master发出的信息能被所有的SALVE地址接接受，但是仅是在消息中被设定的地址才能有用。
功能代码:读出holding register 的内容[03H]写入单一的holding register [06H]Loop back testing [08H]写入holding registers [10H]CRC-16 检验:通过以下方式计算值：(1) 先设定CRC registerFFFFH(2) 将CRC Register 的低字节与讯息中第一个位元作XOR，并将结果传回CRC Register的低字节。
(3) CRC Register 右移一位元，最高位元填入0。
(4) 如果LSB是0，重复步骤✍。
如果LSB是1，则CRC Register 与A001H作XOR。
(5) 重覆步驟✍及✍直到已經右移8位元為止。
（6）对讯息的下一个byte,重复步骤2-5，直到讯息中所有的byte都处理完。
（7）此时CRC Register中的值，即为CRC-16 Data。
东元分体直流变频空调控制器功能说明书(V2.3.3繁)
2.1 除另行規定外，控制器應符合以下引用標準 QB/T2263-1996《房間空氣調節器電子控制器》 GB/T14536.1-93《家用和類似用途電自動控制器 通用部分》 GB5956-91《房間空調器電器設備的安全要求》 GB4343.2-1999《電磁相容 家用電器、電動工具和類似器具的要求 第 2 部分 抗擾度 產 品類標準》 GB17625.1-1998《低壓電氣及電子設備發出的諧波電流限值（設備每相輸入電流≤16A）》 GB17625.2-1999《電磁相容 限值 對額定電流不大於 16A 的設備在低壓供電系統中產生的 電壓波動和閃爍的限制》 GB4706.1-1992《家用和類似用途電器的安全通用要求》
2.JP3 未接 JUMPER 时 ：(JP3 的命名是為共用)
(1).其 FLAP 各方向的角度如下：
1
2
3
4
5
自动
制冷/除湿 55
70
80
90
100
55—100
暖气
65
80
90
100
110
80—110
(2).机体一送电时 ，先作定位的动作；导叶先打开至 143 °后，再关闭 145 °(CCW) 。
然后才依照遥控器上的设定动作。
(3).在制热防冷风时，风摆方向为 50°
無論何種風擺型式，当导风叶不动作时，需停止通电。风向设定在自动时 ，当导
风叶到逹上定位(40 或 50 或 55 或 80 度)要进行反转时 ，必须先停止 0.4 秒，才可进行
反转的动作。当导风叶到逹下定位(70 或 78 或 100 或 110 度)要进行反转时 ，必须先停
600
700
900
DL7200C 電控參數說明書说明书
安全指示1）在安裝或使用本產品前，使用者必須詳細閱讀本操作手冊。
2）本產品須由受過正確訓練的人員來安裝或操作。
安裝作業時必須關閉所有電源，切記不可帶電操作。
3）所有標有符號的指示，必須特別注意並按照說明書上的執行，以免造成不必要的損害。
4）為安全起見，禁止以延長線作電源座供應二項以上的電器產品使用。
5）在連接電源線時，必須確定工作電壓符合本產品標識中規定的額定電壓值。
6）請不要在日光直接照射的場所、室外及室溫45℃以上或 0℃以下的場所操作。
7）請不要在暖氣（電熱器）旁、有露水的場所及在相對濕度 10%以下或 90%以上的場所操作。
8）請不要在灰塵多的場所、具有腐蝕性物質的場所及有揮發性氣體的場所操作。
9）請注意所有電源線、信號線、接地線等接線時不要受壓或過度扭曲，以確保使用安全。
10）電源線的接地端須以適當大小的導線和接頭連接到生產工廠的系統地線，此連接必須被永久固定。
11）所有可轉動的部分，必須以所提供的零件加以防範露出。
12）在安裝完成第一次開電後，先關閉切線功能以低速操作縫紉機並檢查轉動方向是否正確、運轉是否穩定。
13）在進行以下操作前，請先關閉所有電源：1.在控制箱與馬達上插拔任何連接插頭時。
2.穿針線時。
3.翻抬縫紉機機頭時。
4.修理或做任何機械上的調整時。
5.機器閒置不用時。
14）修理或高層次的保養工作，僅能由受過訓練的機電技師來執行。
所有維修用的零件，須由本公司提供認可，方可使用。
15）使用本產品請遠離高頻電磁波和電波發射器等，以免所產生的電磁波干擾伺服驅動裝置而發生錯誤動作。
16）請不要以不適當物體來敲擊或撞擊本產品及各裝置。
保修期限本產品保修期限為購買日期起一年內或出廠月份起兩年內。
保修內容本產品在正常情況使用且無人為操作失誤的前提下，於保修期間無償為客戶維修使能正常操作。
但以下情況於保修期間將收取維修費用：1.不當使用包括誤接高壓電源、將產品移做其它用途、自行拆卸、維修、更改、或不依規格範圍使用、進水進油及插入異物於本產品。
东元7200MA（JNTMBG）系列变频器常用参数
东元7200MA（JNTMBG）系列变频器常⽤参数东元7200MA（JNTMBG）系列变频器常⽤参数设定：⼀：与参数相关的功能键：该系列变频器配备的东元JNEP-31（V）数位操作器有DRIVE模式（该模式下变频器⽅可作运转操作）和PRGM模式（该模式下可更改参数内容）。
在停机状态下⽅可通过DRIVE/PRGM键来切换上述两种模式。
其中的DSPL键为显⽰键（⽤于变换循环显⽰的资料菜单）。
EDIT/ENTER键⽤于选取参数群内某⼀个参数名称、设定值及确认或保存参数值。
在PRGM模式下有四个参数主菜单：包含（An-⼝⼝）频率指令菜单、（Bn-⼝⼝）唯⼀运转中可变更参数值菜单、（Sn-⼝⼝）系统参数菜单和（Cn-⼝⼝）控制参数菜单。
⼆：控制回路端⼦功能：（注：2HP及以下机种端⼦1~8只有SNk拉电流模式，2HP以上机种⽅有SNK和SRC双模式选择。
）1/2-SC或24VG或24V：正转/反转功能3/4-SC或24VG或24V：外部异常输⼊/故障复位5~8-SC或24VG或24V：多功能输⼊端⼦+12V/-12V：外接电位器（2千欧姆）速度设定⽤电源VIN-GND：主速模拟电压输⼊AIN-GND：主速模拟电流输⼊（4~20mA）AUX-GND：多功能模拟电压0~10V输⼊IP12-IG12：外加编码器（PG）回授⽤电源A（+）-A（-）：编码器（PG）A相信号输⼊，亦可设定作脉波式频率指令输⼊端⼦RA/RB-RC：多功能继电器输岀端⼦（2HP及以下机种才有）R1A/R1B-R1C：多功能继电器输岀端⼦（2HP以上机种才有）AO1/AO2-GND：多功能模拟电压输岀（0~10VDC）DO1-DOG：多功能光耦合输岀DO2-DOG：多功能光耦合输岀（2HP及以下机种才有）R2A-R2C：多功能继电器输岀（2HP以上机种才有）S（+）-S（-）：RS485通讯三：常⽤参数：（An-⼝⼝）频率指令菜单：*1*（An-01）~（An-16）：多段速频率1~16*2*An-17：⼨动频率（Bn-⼝⼝）唯⼀运转中可变更参数菜单：*1*Bn-01/Bn-02：第⼀加/减速时间*2*Bn-03/Bn-04：第⼆加/减速时间*3*Bn-05/Bn-06：模拟电压输⼊（VIN端）频率指令增益/偏压*4*Bn-07/Bn-08：模拟电流输⼊（AIN端）频率指令增益/偏压*5*Bn-09/Bn-10：多功能模拟电压输⼊（AUX端）增益/偏压*6*Bn-11：⾃动转矩提升增益《0~2.0》*7*Bn-12/Bn-13：监控设定1/2（在DRIVE模式下可同时监控以上两个讯息！）《01/02：设定/输岀频率03/04：输出电流/电压06/07/08：端⼦VIN/AIN/AUX09/10：模拟输出AO1/AO211/12：输⼊/输出端⼦13/14：速度回授/补偿15：PID输⼊18：马达转速》*8*Bn-14/Bn-15：多功能模拟输出AO1/AO2增益《0.01~2.55》*9*（Bn-21）~（Bn36）：⾃动运转模式第⼀~第⼗六段时间*10*Bn-40：监控设定3（即开机后直接显⽰的监控内容）：《00：设定频率当该参数设定值不为00时（即为01~18，参数值功能与Bn-13可选设定值相同），开机时第⼀⾏显⽰内容由Bn-12设定值决定，第⼆⾏由Bn-40设定值决定。
东元变频器7200MA使用说明书
4H358D00100067200MA(SENSORLESS VECTOR)使用說明書220V級單／三相1～ 3Hp220V級三相 5～20Hp440V級三相 1～20Hp本使用說明書，煩請您確實交給本變頻器之最後使用者，以便發揮最大功能。
謝謝！■ 注意及警告事項：■ 安全注意事項：在安裝、運轉、保養、點檢前，請詳閱本說明書。
另外，唯有具備專業資格的人員才可進行裝配線工作。
表示可能的危險情況，如忽略會造成人員死亡或重大損傷。
表示可能的危險情況，如未排除會造成人員較小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。
註：請將此說明書交給最終之使用者，以使變頻器發揮最大效用。
■ 一般注意事項：本變頻器在出廠前均做過完整之功能測試，拆封後請依序檢查下列事項： 1. 變頻器之機種型號是否為您所訂購之機型。
2. 運送中造成損傷時，請勿接線送電。
3. 每台變頻器皆有檢驗ＱＣ章，如未有此章，請勿接線送電。
非常感謝您採用東元多功能泛用無感測向量(sensorless vector) IGBT 變頻器Speecon 7200MA系列(以下簡稱7200MA) 。
本說明書共分兩部分。
第一部分為7200MA本體的安裝、配線、試運轉、維修、檢驗、異常處理對策及規格。
第二部分為數位操作器的機能、參數說明及操作方法。
在使用7200MA前，請先閱讀本說明書：為了方便作日常的檢查、維護及了解異常發生原因之處理對策，請妥善保管本說明書。
目錄1. 7200MA使用說明----------------------------------------------------------31.1 收貨後檢查項目----------------------------------------------------------------------31.2 安裝-------------------------------------------------------------------------------------41.3 數位操作器及上蓋之拆裝----------------------------------------------------------51.4 變頻器週邊設備配線及注意事項-------------------------------------------------71.5 端子機能說明-----------------------------------------------------------------------121.6 主回路配線用器具及配線注意事項--------------------------------------------141.7 變頻器規格--------------------------------------------------------------------------171.8 外形圖--------------------------------------------------------------------------------191.9 週邊界面設備-----------------------------------------------------------------------212. 變頻器的操作說明---------------------------------------------------------273. 變頻器參數設定及說明---------------------------------------------------343.1 頻率指令(多段速運轉時使用) An-□□------------------------------------343.2 運轉中可變更之參數 Bn-□□-------------------------------------------------353.3 控制參數 Cn-□□---------------------------------------------------------------433.4 系統參數 Sn-□□----------------------------------------------------------------603.5 監控參數 Un-□□---------------------------------------------------------------924. 故障顯示及排除------------------------------------------------------------964.1 概述-----------------------------------------------------------------------------------964.2 異常原因及處理對策--------------------------------------------------------------96附錄------------------------------------------------------------------------------100A. PID參數調整方法----------------------------------------------------------------100B. PID 控制方塊圖補充說明------------------------------------------------------101C. ------------------------------------------------------------------------PG 回授配線圖102D. -------------------------------------------------------------RS-485 通訊界面配線例103E. -------------------------------------------------SINK/SOURCE 端子界面接線例105F. R S-232串列通訊界面接線例---------------------------------------------------106G. -----------------------------馬達參數自動量測及無感測器向量控制操作步驟 1071. 7200MA使用說明1.1 收貨後檢查項目每部7200MA變頻器，在出廠前均經過功能測試及調整，客戶在變頻器拆箱後，請執行下列檢查。
变频器的使用及维修说明
变频器的使用及维修说明变频器是一种用于控制交流电机转速的电子设备，可以实现电机运行的高效稳定控制。
在工业生产中广泛应用，并且在日常生活中也有一些应用场景，如空调、洗衣机等。
本文将详细介绍变频器的使用及维修说明。
一、变频器的使用说明1.接线及安装：(1)在安装变频器之前，应确保维修人员具备一定的电气知识。
(2)严格按照变频器的接线图进行接线，注意接线的正确性和牢固性。
(3)变频器应安装在通风良好、无尘、无腐蚀性气体的环境中，并与电机之间保持一定的距离。
2.参数设置：(1)在使用变频器之前，需要进行参数设置，包括输入电压、输出电压、频率、最大转速等参数，具体设置根据不同的变频器而定。
(2)参数设置应谨慎进行，可以参考变频器的说明书，或者请专业人员进行设置，以确保变频器的正常使用。
3.运行控制：(1)在启动变频器之前，确保电源连接正确，并检查各个指示灯是否正常。
(2)根据需要设定运行的频率和转速，可以通过键盘或者触摸屏进行设定。
(3)在变频器运行过程中，应密切观察运行状态，如有异常情况应及时停机排查原因。
4.故障处理：(1)当变频器出现故障时，首先应停机并切断电源，然后才能进行故障排查。
(2)针对不同的故障情况，需要采取不同的处理方法，如检查电缆连接是否牢固、检查电机是否损坏等。
二、变频器的维修说明1.维护保养：(1)周期性检查变频器的内部结构，如散热器、风扇、电容器等，确保没有积尘或损坏。
(2)检查和清洁变频器的连接器和接线端子，确保连接良好且无松动。
(3)定期检查电源线路，确保电源接地良好，避免因电源问题导致变频器故障。
2.故障排查：(1)当变频器出现故障时，应根据故障指示灯或报警信息进行初步判断，并按照故障码表进行排查。
(2)根据故障排查结果，采取相应的修复措施，如更换损坏的元件、修复连接线路等。
(3)在修复过程中，应根据变频器的维修手册进行操作，确保操作的正确性和安全性。
3.预防措施：(1)定期检查变频器内部的散热器是否正常工作，保持变频器散热良好。
ZN-7200-C_用户手册_20110114
本设备遵守 FCC 条例 15。操作环境如下： （1）此设备不会造成有害干扰（2）此设备必须接受收到的 任何干扰，包括可能导致以外操作的干扰。
FCC 警告： 任何未经责任方书面许可， 对本设备进行的更改或修改均可能影响用户对本设备的正常使用！
FCC 辐射声明：
本产品完全符合 FCC 针对非控制环境所提出的辐射暴露限制。为避免过量辐射，在正常操作时，用户 必须距离设备天线 100 厘米以上。本发射器不可与其它天线或传输器置于相同位置或协同使用。
美国联邦通信委员会（FCC）干扰说明
依照 FCC 条例 15，本产品已通过测试并遵守 B 级数码装置的限制。这些限制旨在提供合理性的保护， 以防止居民区安装时造成有害干扰。本设备会产生、使用以及辐射射频能量，且如果未能按照说明进行 安装和使用本设备，还可能会对无线电通信造成有害干扰。但是，这并不能保证在特殊安装环境下不会 产生干扰。如果此设备确实对无线电或电视接收产生有害干扰（可通过打开和关闭设备来确定） ，建议用 户尝试以下一种或多种措施消除干扰： 调整接收天线的方向和位置。 提高设备与接收器之间的距离。. 将设备与接收器连接至不同的电路插座。 向经销商或专业的无线电/电视技术人员寻求帮助。
目录
第一章 产品介绍 .................................................................................................................................... 1 产品简介 ........................................................................................................
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
若變頻器安裝於控制盤內時，請加裝散熱風扇，使變頻器周 溫低於 45℃。 不可對變頻器作耐壓測試。 本變頻器之參數，於出廠時已作適當設定，若非有其它特殊 需求，不必再重新設定。
－4－
1. 變頻器說明
7200CX 為㆒全數位化變頻器，㆖方有㆒可外拉之數位操作 器，並有㆒小型旋鈕可作頻率指令之設定，此外，利用內建 RS485 介面可作遠方控制。
之設置空間，以確保散熱，且㆘部之入氣溫度要低於 45℃。 2. 必須避免設置於有雨水、濕氣、直接日曬、腐蝕性液體或含
有金屬細屑之場所。 7200CX 全系列均具有散熱風扇，可並排多台變頻器於同㆒控 制盤內，但㆖㆘至少需保留 100mm 以㆖之安裝空間，以確保散熱 良好，如㆘圖所示。
100mm 以㆖
100mm 以㆖
○b
先拆㆘固定用螺絲○a 。
將 數 位 操 作 器（ J NE P- 35）向 ㆖拉起。
㆖蓋
拆㆘○b 、○c 兩端之 RS-232 電 話接頭更換所需要的延長線 （1m、2m、3m、5m），再 插緊○b 、○c 兩端之 RS-232 電 話 接 頭（ 有 “ 卡 ” 聲 ），即 可 將數位操作器外拉操作。
側視圖
控制回路端子 （M2）
煞車電阻接線用端子 變頻器輸出端子
圖 1. ㆖視圖
類比頻率指令設定用旋鈕
塑膠㆖蓋 變頻器型號
接㆞端子 鋁散熱片
圖 2. 側視圖
－6－
2. 安裝及配線
2.1 安裝空間
! 注意
變頻器的安裝環境對其功能的發揮及使用壽命會有直接影響， 所安裝時，要考慮以㆘事項： 1. 安裝時，要保持變頻器本體之㆖、㆘至少要有 100mm 以㆖
當您發現有㆖述問題時，請立即通知各區經銷商或本公司業務 ㆟員。
－1－
目次
頁次
安全注意事項 ................................................................ 1 注意及警告事項 ............................................................. 4 1. 變頻器說明.................................................................... 5 1.1 交貨檢查 .................................................................. 5 1.2 各部名稱 .................................................................. 6 2. 安裝及配線.................................................................... 7 2.1 安裝空間 .................................................................. 7 2.2 數位操作器及㆖蓋之拆裝........................................... 8 2.3 主回路配線用器具..................................................... 10 2.4 主回路／控制回路配線方法 ....................................... 11 2.5 標準配線 .................................................................. 15 2.6 端子機能說明 ........................................................... 16 3. 變頻器規格.................................................................... 17 4. 外型尺寸 ....................................................................... 19 5. 周邊界面設備 ................................................................ 20 5.1 煞車電阻 .................................................................. 20 5.2 交流電抗器 ............................................................... 20 5.3 雜訊濾波器 ............................................................... 21 5.4 數位操作器延長線..................................................... 22 5.5 選擇性界面卡 ........................................................... 23 6. 低電壓及 EMC 指令 ....................................................... 24 7. 數位操作器之顯示及操作 ............................................... 25 7.1 數位操作器面板說明 ................................................. 25 7.2 PRG 模式及 DRV 模式之切換及內容顯示 .................... 26
圖 4. 數位操作器之拆裝
＊ 數位操作器外拉後，為防止灰塵或外物掉進變頻器內部，可選 用空白面板（Blank kit）。
空白面板 （blank kit）
○b
數位操作器（JNEP-35） RS-232 電話接頭
圖 5. 數位操作器外拉 －8－
▓ ㆖蓋之拆裝 7200CX 本體由 3 大部分組成（數位操作器、塑膠㆖蓋及散
圖 3. 7200CX 安裝空間 －7－
2.2 數位操作器及㆖蓋之拆裝
▓ 數位操作器之拆裝
7200CX 數位操作器（JNEP-35）可外拉操作（配合延長線使 用），其拆裝方式如㆘圖所示。
○a （ M3X2）
RS-232 接線
數位操作器（JNEP-35）
RS-232 電話接頭
RS-232 電話接頭
○c
－3－
注意及警告事項：
警告
不可在送電㆗，實施配線工作。 輸入電源切離後，變頻器之狀態顯示 DISPLAY 未熄滅前， 請勿觸摸電路或更換零件。 變頻器的輸出端 T1、T2、T3，絕不可接到 AC 電源。 若設定瞬間停電復電後，可自動再運轉機能有效時（即參數 Pn56=1），只要運轉信號保持 ON，則在電源瞬停再復電後， 馬達會繼續運轉。
! 注意
：表示可能的危險情況，如未排除會造成㆟員較 小的或輕微的損傷及機器設備的損壞。
所以應詳閱本說明書再使用此變頻器。 註：請 將 此 說 明 書 交 給 最 終 之 使 用 者，以 使 變 頻 器 發 揮 最 大 效 用 。
㆒般注意事項
本 變 頻 器 在 出 廠 前 均 做 過 完 整 之 功 能 測 試，拆 封 後 請 依 序 檢 查 ㆘列事項。 1. 變頻器之機種型號是否為您所訂購之機型。 2. 運送㆗造成損傷時，請勿接線送電。 3. 每台變頻器皆有檢驗 QC 章，如未有此章，請勿接線送電。
7200CX 變頻器系列
－5－
1.2 各部名稱 7200CX 變頻器各部名稱如㆘圖。 ㆖視圖
接㆞端子
主回路電源輸入端子
㆖蓋固定用螺絲（M4X4） LED 數位操作器固定用螺絲 （M3X2）
RS-485 通信埠
TP1 （0~10V／4~20mA 速度命令切換）
LED 數位操作器 （JNEP-35）
變頻器安裝孔（X4 個） 控制回路端子（M2）
額定電壓 J K：220V,6 0Hz（ 2 0 0 V , 5 0 H z ） AZ：4 4 0 V , 6 0 H z（ 3 8 0 V , 5 0 H z ）
最大適用馬達容量
R500：0.5HP
∫
∫
0003： 3HP
保護構造 BA：盤外壁掛型（IP20）
操作面板 BD：國內標準規格品（LED 數位按鍵式）
4H358D0300004
使用說明書
220V 級 單／㆔相 0.5~3HP 440V 級 ㆔相 0.5~3HP
安全注意事項
在安裝、運轉、保養、點檢前，請詳閱本說明書。另外，唯有 具備專業資格的㆟員才可進行裝配線工作。
說明書㆗安全注意事項區分為“警告”與“注意”兩項。
：表示可能的危險情況，如忽略會造成㆟員死亡 警告 或重大損傷。
熱 座 ），控 制 基 板 固 定 塑 膠 ㆖ 蓋 內 部，功 率 基 板 固 定 於 散 熱 座 ㆖ 。 塑 膠 ㆖ 蓋 之 拆 裝，只 需 拆 ㆘ ㆖ 蓋 固 定 用 螺 絲（ M4X4）即 可 與 散 熱 座分離，不必先拆數位操作器，如㆘圖所示。
㆖蓋固定用螺絲（M4X4）
數位操作器 塑膠㆖蓋
功率基板 散熱座
－2－
7.3 試運轉...................................................................... 28 7.4 變頻器狀態顯示及異常顯示內容 ................................ 29
7.4.1 狀態顯示及異常顯示 ........................................ 29 7.4.2 變頻器發生異常時之動作情形顯示 .................... 30 8. 變頻器參數機能㆒覽表 ................................................... 31 9. 參數機能說明 ................................................................ 34 10. 異常顯示內容及對策 .................................................... 61 附錄 A. RS-485 通訊界面配線例 ................................................. 67 B. RS-232 串列通訊界面接線例........................................... 69 C. 256 段ቤተ መጻሕፍቲ ባይዱ控制 ................................................................. 70
