高稳定性水包水多彩涂料的配方设计
涂料老工谈水包水多彩漆配方
涂料老工谈水包水多彩漆配方01配方可调整的方向:（1）基础漆：保护胶溶液：包覆光油可以调整为1:1:2、3:3:4、3:2.5:4.5等；（2）本配方没有增稠剂，如需改动整个乳液含量，可适当调高保护胶溶液浓度。
配方中起决定性因素的原材料有以下几个：纤维素：纤维素在多彩涂料基础漆中的作用老工认为有两点，提供多彩涂料基础漆的粘度和提供与保护胶反应的官能团。
所以，纤维素在多彩涂料基漆中是至关重要的，但的种类对后期彩点的影响比较大，一般国产保护胶配的都是改性纤维素和进口羟乙基纤维素混拼。
所以技术人员应该在选择纤维素的种类和是否拼用上做点研究。
润湿剂：市场上大多数的保护胶产品，基本上都有相配套的润湿剂。
多彩所用的润湿剂和传统润湿剂是有些分别的，传统润湿剂是润湿粉体，而多彩润湿剂主要是润湿预凝后的在小尺寸状态下的基础漆颗粒，这个作用更类似乳化剂，在小尺寸下，基础漆的颗粒有效的结合，增加内聚力，表观的表现是基础漆外观平滑，分散时有流动感，一般不加润湿剂时基础漆外观像豆腐渣，做出的彩点碎点多，成漆后渗色，混色。
有些人说我不用润湿剂一样做的不错啊，是的有些厂家内墙漆不加乳液，加胶水一样做。
保护胶：保护胶是做多彩涂料决定性的原材料，它在基础漆中的作用是与基础漆部分反应，提高内聚力，现在一般都是做成保护胶溶液加到基础漆里面。
多彩样板至此，我们分析了基础漆中的关键点，这些原材料至关重要，掌握好它们的使用性能，做多彩就容易上手了。
其他的原料液有一定的影响，比如，乳液的类型和加量，粉体的类型和加量对彩点都有影响，至于乳液选弹性的还是非弹的，加量多少，这些只是对彩点的状态有影响，而各家对彩点状态的要求和喜好不尽相同。
02保护胶是制作水包水涂料唯一决定性的原材料保护胶是以硅酸镁锂为主要成分的混合物，硅酸镁锂在水中溶胀但不会溶解，在水和过程中逐渐剥离成片状带电的薄片，片层层面富集负电荷，片层的端面富集正电荷，在水中分散水和后，逐渐形成“卡屋”结构，即片层层面和端面相连。
[VIP专享]水包水多彩涂料的配方设计及制作施工要点
![[VIP专享]水包水多彩涂料的配方设计及制作施工要点](https://img.taocdn.com/s3/m/4959a79ea1c7aa00b52acb7d.png)
保护胶液体的粘度稳定性对多彩粒子分散体系的稳定性有帮助，保护胶液体中 的稳定剂 S T-3 还对包覆在多彩粒子表面的保护胶层具有疏水化作用，作用机 理类同膨润土的有机改性反应，这种疏水化对粒子的稳定性有很关键的作用。 多彩粒子配方中的乳液（主要是乳液聚合的阴离子乳化剂）/研磨颜填料的润湿 分散剂/颜填料的种类结构等因素是造成成品多彩漆不稳定的主要因素，它们会 作用于保护胶液体使得体系不稳定。为了阻断这些不稳定因素，要采取以下措 施： 1、应仔细选择合适乳液最好是无皂乳液聚合的品种。 2、选择合适的对保护胶液体粘度不起变化的润湿分散剂品种，如润湿分散剂
多彩涂料的配方设计原则
1、水包水型多彩涂料是水性分散相分散在水性连续相中，形成稳定的水包水多 彩粒子的分散体系
2、水性分散相就是乳胶漆色漆，配方设计可参照一般乳胶漆的组方原理，但要 适应多彩涂料的要求做些必要调整
3、水性连续相是一种对色漆粒子表面具有物理隔离作用的保护胶液体，这种保 护胶液体对制作稳定的多彩涂料至关重要其稳定性问题，稳定性问题有两个方面，一是保护胶 液体本身要稳定，能长时间保持粘度稳定，不出现凝胶化，也就是果冻状；二 是制作好的多彩粒子分散体系的存储稳定性要好，可以 3 个月或更长时间保持 粘度稳定，增稠不严重，粒子不聚集融合，保持悬浮状态不沉底。
88.8918÷1.2990÷.1=4214÷3922=.0034=1÷15251371=8535.78.208÷023.2173c00÷1*m=29030.3922c=.1÷20m3=2÷120252.=3535=42314c)*523m240341*31.252=31*.1.535.*031342.*9205221.04.455=+213*05*2022.02.854850.3150.*+58c12*5m1*202+.050+0.014*85.20*051000+0+03/8T.+0÷+=55+1*011+010+91÷01454050*0010200+5+0+080+400*+4**1*1510.3910%*C%-*6+÷M(=*M=5÷50)*30*31(÷3110*5+**÷4*1m243.%71e=78%n0)8=8s.5=77.93c.6c0mmc.4*m1*31,0w199o.k2.m4c-cem.5mn2csp26m659*.0.34-50.60c5*pm.3c85m9,c05g.m.05i0rp-l.s.85p6/c50bcm0.om7py.c.6spm5c+mc;0m..7.cmk ; 1+1k+12+1+k2234=1c+m1++4+4+2
水包水多彩涂料配方
基础漆制作：
去离子水 铵盐分散剂 润湿剂 丙二醇 消泡剂 杀菌剂 金红石钛白 4000目高岭土 1000目滑石粉 HEC羟乙基（3万） LWJ-95多功能助剂 LWJ-8398硅弹乳液 成膜助剂 厚浆消泡剂 8%保护胶粉溶液 LWJ-935增稠剂（1:1）
3、基础漆分散时间要充分；表面发光；
4、成品漆粘度控制在65-80Ku； 5、罩面需2道； 6、如果粒子要求平整度可用纤维素或增 稠剂调整基础漆的粘度，粘度小、粒子 软，平整度好。要求质感好，增加粉料 的用量，粉料总量为160； 7、此配方为硬粒配方。
多彩涂料配方及工艺要求一、 、 预溶胶：保护胶粉 水 8 92 440 5 0.8-1 8 3 1.5 20 70 30 13 2 300 8 1 120 15 500 500 250 20 5 10 0.5 0.5 200 10 500
注意事项：
1、HEC必须完全溶解； 2、基础漆调色后的粘度在130Ku以上；
三、 四、
造粒制作：
色漆 8%保护胶溶液
混合溶液成品漆：
LWJ-8398硅弹乳液 8%改性膨润土 丙二醇 成膜助剂 消泡剂 杀菌剂 去离子水 LWJ-935增稠剂（1:3） 各种粒子、混合液
注：三、四比例为1:1
一种水包砂多彩涂料的制备与性能研究

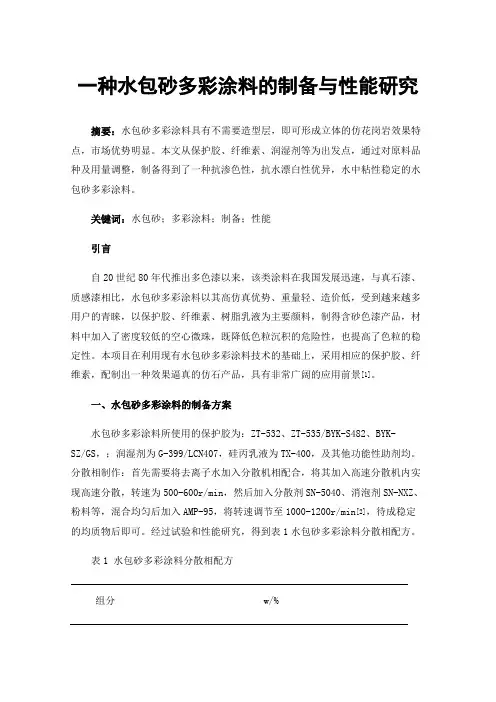

一种水包砂多彩涂料的制备与性能研究摘要：水包砂多彩涂料具有不需要造型层，即可形成立体的仿花岗岩效果特点，市场优势明显。
本文从保护胶、纤维素、润湿剂等为出发点，通过对原料品种及用量调整，制备得到了一种抗渗色性，抗水漂白性优异，水中粘性稳定的水包砂多彩涂料。
关键词：水包砂；多彩涂料；制备；性能引言自20世纪80年代推出多色漆以来，该类涂料在我国发展迅速，与真石漆、质感漆相比，水包砂多彩涂料以其高仿真优势、重量轻、造价低，受到越来越多用户的青睐，以保护胶、纤维素、树脂乳液为主要颜料，制得含砂色漆产品，材料中加入了密度较低的空心微珠，既降低色粒沉积的危险性，也提高了色粒的稳定性。
本项目在利用现有水包砂多彩涂料技术的基础上，采用相应的保护胶、纤维素，配制出一种效果逼真的仿石产品，具有非常广阔的应用前景[1]。
一、水包砂多彩涂料的制备方案水包砂多彩涂料所使用的保护胶为：ZT-532、ZT-535/BYK-S482、BYK-SZ/GS，；润湿剂为G-399/LCN407，硅丙乳液为TX-400，及其他功能性助剂均。
分散相制作：首先需要将去离子水加入分散机相配合，将其加入高速分散机内实现高速分散，转速为500-600r/min，然后加入分散剂SN-5040、消泡剂SN-NXZ、粉料等，混合均匀后加入AMP-95，将转速调节至1000-1200r/min[2]，待成稳定的均质物后即可。
经过试验和性能研究，得到表1水包砂多彩涂料分散相配方。
表1 水包砂多彩涂料分散相配方组分w/%去离子水32.5-35纤维素醚0.8-1.2 AMP-950.2分散剂SN-50400.4消泡剂SN-NXZ0.2高岭土2钛白粉R-9961乳液18成膜助剂1杀菌剂EG-CLF0.2杀菌剂MBS0.28%保护胶溶液 3.5-6雪花白80-120砂37玻璃微珠3二、水包砂多彩涂料的性能测试2.1抗渗色性能测试将调色好的分散相与保护胶混合，需要确保其能够按照一定的比例要求与其混合，观察色浆渗出后其颜色方面所产生的相应变化。
水包水多彩涂料大生产配方原版
水包水多彩涂料大生产配方原版水包水多彩涂料大生产配方制备水性多彩涂料分四步，一预溶胶体二制备基础漆三造粒四成品漆制备一胶体溶液制备序号原材料名称 1 水2 RB-1保护胶3 RB -2稳定剂二基础漆制备序号原材料名称 1 水2 RB-3交联纤维素3 铵盐分散剂4 润湿剂5 消泡剂6 多功能助剂7 钛白粉8 目高岭土 9 弹性乳液 10 成膜助剂11 水12 RB-3交联纤维素 13 多功能助剂14 保护胶体溶液 15 消泡剂三造粒序号原材料名称 1 胶体溶液 2 各种色漆添加量操作工艺说明将水计量准确开动搅拌，缓慢加入 35 后转高速分散20分钟 5 至溶液无颗粒半透明状备用添加量工艺说明按照配方先后顺序加入1----5，搅拌均匀加入6 中速分散3分钟 2 1 112 依次加入高速分散转10分钟 63依次加入0 中速分散5分钟搅拌均匀 2将13预混合后加入，中高速分散5分钟，20 将14 缓慢加入以上基础漆内，高速分散10分钟观察漆膜 2 发亮即可基础漆粘度控制在ku左右按样板调出所需颜色用量工艺说明将调好颜色的各种色漆导入到保护胶溶液内，按照样板粒子的大小进行分散切割造粒四成品漆制备序号1 2 3 4 5 6 7 8 910 原材料名称水乙二醇消泡剂成膜助剂硅丙乳液防腐剂多功能助剂水RB-4增稠剂各种彩粒用量工艺说明将1--6混合均匀加入7调整ph值为9-10 10 将预混合后用来调整粘度标准为 2 加入各种彩粒后不下沉即可 12 2 2 5将各种彩粒﹙含溶液﹚﹚加入以上清漆，用框式搅拌器搅拌均匀即可此配方北京木三化工的大生产配方，彩粒清晰稳定，成品无后增稠储存稳定性好成本优势明显。
高耐水白性水包水多彩涂料连续相用硅丙乳液的制备

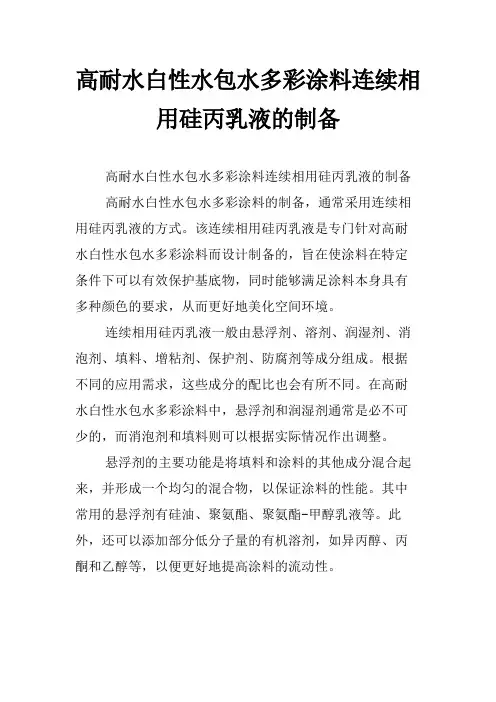

高耐水白性水包水多彩涂料连续相用硅丙乳液的制备高耐水白性水包水多彩涂料连续相用硅丙乳液的制备高耐水白性水包水多彩涂料的制备，通常采用连续相用硅丙乳液的方式。
该连续相用硅丙乳液是专门针对高耐水白性水包水多彩涂料而设计制备的，旨在使涂料在特定条件下可以有效保护基底物，同时能够满足涂料本身具有多种颜色的要求，从而更好地美化空间环境。
连续相用硅丙乳液一般由悬浮剂、溶剂、润湿剂、消泡剂、填料、增粘剂、保护剂、防腐剂等成分组成。
根据不同的应用需求，这些成分的配比也会有所不同。
在高耐水白性水包水多彩涂料中，悬浮剂和润湿剂通常是必不可少的，而消泡剂和填料则可以根据实际情况作出调整。
悬浮剂的主要功能是将填料和涂料的其他成分混合起来，并形成一个均匀的混合物，以保证涂料的性能。
其中常用的悬浮剂有硅油、聚氨酯、聚氨酯-甲醇乳液等。
此外，还可以添加部分低分子量的有机溶剂，如异丙醇、丙酮和乙醇等，以便更好地提高涂料的流动性。
润湿剂的作用是使涂料的表面更加光滑，更易于油漆的涂敷，并可以增加涂料的耐水性。
常用的润湿剂有石蜡、聚氧乙烯-醋酸乙烯共聚物、改性丙烯酸酯等。
消泡剂的作用是防止涂料在涂装过程中产生泡沫，从而提高涂料的均匀性。
常用的消泡剂有硅油、聚氯乙烯、硅橡胶等。
填料在涂料中是最重要的组成部分，它主要用于提高涂料的耐水性和耐腐蚀性，以及改善涂料的着色效果。
常用的填料有硅酸钙、硅酸镁、钛白粉、氧化铝、氧化锌等。
增粘剂的作用是增强涂料与基材之间的粘结性能，从而提高涂料的耐磨性和耐久性。
常用的增粘剂有聚氨酯树脂、聚羧酸树脂等。
保护剂是涂料的重要组成部分，它能够有效地抑制涂料中的污染物，从而改善涂料的耐久性。
常用的保护剂有石蜡、硅油、氯磺酸钠等。
防腐剂的功能是阻止涂料受潮而腐蚀，从而提高涂料的使用寿命。
常用的防腐剂有苯酚、三氯甲烷和二氯甲烷等。
总之，高耐水白性水包水多彩涂料连续相用硅丙乳液的制备，是一项复杂的工艺过程，需要对各种原料的选择及其配比比例有很好的把握，以确保涂料最终获得理想的性能。
水包水多彩仿石漆生产配方
水包水多彩仿石漆生产配方
第一步：制作保护胶水
去离子水920
LVP-08X保护胶粉80
开动搅拌机，将08X保护胶粉徐徐加入，高速分散30分钟，待用
第二步：制作粒子漆
去离子水400
SN-50403
PE-1001
消泡剂2
GD-510防腐剂1
钛白粉10
高岭土130
重钙10
HEC 3.5
凝胶剂LVR-718 6.5
AMP-951
PD-303弹性乳液350
消泡剂 1.5
LVP-08X100
增稠剂适量
第三步：制作粒子漆
将粒子漆根据需要分别调色，按比例称重。
LVP-08X胶水+界面剂LV-406
将粒子漆和保护胶水分别1:1的比例，混合搅拌造粒，控制速度、时间粒子漆A色合计500
粒子漆B色
粒子漆C色等
第四步：制作包覆漆
D-3008硅丙乳液300成膜助剂24
乙二醇15
消泡剂1
防腐剂1
水160
第五步：
彩色粒子（含保护胶的粒子）600
包覆乳液400
专用增稠剂适量
本配方生产的多彩漆经过工程检验，自然存放18个月，施工性能如初，成本低。
中国新型涂料网。
高仿真度水包水多彩涂料技术PPT课件
精品课件
35
LR-960水性氟碳乳液
• 采用核壳乳液聚合方法，粒子设计为软壳硬核结构， 经共聚而制得的双自交联型丙烯酸氟碳乳液。
• 超长耐候性，抗沾污，不黄变，符合HG/T 41042009《建筑用水性氟涂料》标准要求。
43
真石漆
真石漆是一种装饰效果酷似大理石、花岗石。 主要采用各种颜色的天然石粉配制而成，真石 漆装修后的建筑物，具有天然真实的自然色泽， 给人以高雅，和谐，庄重之美感。
技术要点
1、合适的乳液： 确保涂膜的耐候性、耐污性、 保色性及抗裂纹性能。
2、合理的配方：
解决批刮过程中掉砂、发花问题及喷涂过程中的飞溅 问题。
精品课件
15
多彩漆的高固含特点
1、多彩漆固含高，提高了喷涂的效率和效果； 2、彩点的悬浮和粘度稳定技术，提高了喷涂的均匀性； 3、施工工法为低气压高流量（宽泛的施工性），减少了
对工具和施工人员的要求，更易保证大面积施工的一 致性； 4、喷涂不产生漆雾，保护了施工环境和施工人员的身体 健康。
精品课件
推荐：LR-750硅丙乳液，考虑成本可用LR-640苯丙乳液。 质感漆：优异的耐水性，附着力，耐久性，适宜做调色体系，施工性较好，可 采用喷涂或批刮，批刮不易产生接痕。
乳液推荐：LR-640苯丙乳液（深色），LR-740硅丙乳液（浅色）。 罩 光：推荐：LR-750硅丙乳液或LR-960氟碳乳液。
精品课件
多彩涂料技术交流
常熟林润氟硅材料有限公司
2012年11月
精品课件
1
交流内容
1
多彩涂料介绍
(完整版)水包水多彩涂料配方两则及其制备过程
水包水多彩涂料配方两则及其制备过程由水性彩色球粒在水分散介质中的分散体构成，至少含有两种以上彩色粒子，通过一次涂装即可形成多彩花纹的涂料。
其分散相由颜料、填料、成膜物、凝胶剂等组成，其中，成膜物、凝胶剂在分散相中占主要作用，成膜物提供涂层基础性能，凝胶剂将颜料包覆形成凝胶彩色粒子均匀分布于分散相，是水性多彩涂料得以稳定储存关键。
成膜物为乳液，如纯丙乳液、苯丙乳液、醋丙乳液，或其乳液的混合体。
颜料采用无机或有机酞青系类。
分散相由交联剂、增稠剂、成膜物等组成。
交联剂可以与凝胶剂反应生成凝胶使分散相形成不溶于水的彩色凝胶粒子。
先将交联剂溶于水，在适当的搅拌速度下将分散相以细流状倒入交联溶液中，再将其他助剂、成膜物等倒入其中并搅拌得到单色涂料。
然后将不同颜色的单色涂料经低速搅拌混合，就能制得多彩涂料。
其复式涂层由底涂到面涂皆为水性涂料组合，符合环保要求。
面层涂刷罩光清漆具有高度自洁特性、抗污染及耐刷洗特性，即使受污染也可以用水性清洁剂轻易清除。
是目前最接近花岗岩样貌的涂料。
目前没有外墙国家及行业标准，仅有一些厂家更具内墙水包油型多彩和自身的特点制定的企业标准。
酸盐、聚乙烯醇、黏土、合成聚合物胶等一种或多种组成。
交联剂通常由硼酸盐、乳酸钛氨、柠檬酸多价金属盐、二戊醛等一种或多种组成。
第一则利用离子型卡波姆制作多彩涂料卡波姆为丙烯酸键合烯丙基蔗糖或季戊四醇烯丙醚的高分子聚合物。
按干燥品计算，含羧酸基（—COOH）应为56.O％～68.O％。
是一种重要的凝胶材料。
本文利用的阴离子型卡波姆为丙烯酸钾键合烯丙基季戊四醇烯丙醚。
2、将9加入低速搅拌5分钟。
调色过滤。
消除气泡，待用。
HP=5。
2、加入5、6号搅拌均匀。
2、低速搅拌将2流体状倒入，凝胶2~4小时。
3、使用转刀300-500转造粒，同时加入3、4号，至粒子大小符合要求。
4、低速下加入5号调整PH值=8。
配漆实例4 1000 10 0.1 0.24 0.16底涂20%钛白含量涂料铁黑铁黄铁红1000 4 12 5中涂1号彩粒2号彩粒3号彩粒4号彩粒450 100 50 400二、利用复合植物胶制作多彩涂料单一植物制作的凝胶体自身存在一定的缺点，基本制不成合格的多彩涂料，但是可以通过复合形式来制成储存稳定性可超过3个月的水包水多彩涂料。
水包水多彩涂料施工方案
仿石材水包水多彩涂料施工组织设计方案制造单位：上海三银制漆有限公司施工单位：日期：工程概况和应用材料一、工程概况：工程地址：建筑面积：楼层情况：外墙现状：新水泥砂浆墙面工程内容：仿石材水包水多彩涂料二、应用涂层系统及材料介绍根据该建筑外墙现状，我们推荐采用如下涂层系统：基面处理→→批刮外墙找平腻子2-3遍→→打磨→→批刮外墙光面腻子1-2遍→→打磨→→滚涂黑缝漆1遍→→外墙水性底色漆→→喷涂仿石材水包水多彩涂料1遍→→喷涂仿石材水包水多彩涂料1遍→→滚涂水性罩光漆1遍→→清理，维护。
三、应用材料说明：1、外墙腻子适用于建筑物外墙面的刮涂，在建筑物的表面形成光滑细腻的表面，具有耐水性好，细腻易批刮，附着力强的特点；理论涂布值：找平腻子2.5-3.5KG／M2,光面腻子：1-1.5 KG／M2。
2、三银外墙水性底色漆（各色）该产品是三银公司开发的超强渗透力的封闭性底色漆。
用途：适用于砖石、水泥、混凝土、水泥砂浆、腻子层表面的封闭作用；性能特点：优越的渗透性，抗碱性，防水透气性，粘结力强，能提高涂层附着力；理论涂布值：1KG／3.5-4.5 M2。
3、三银仿石材水包水多彩涂料该产品采用优质硅丙乳液为基料，金红石型钛白粉、助剂及耐候颜料等精制而成，是水性绿色环保产品；用途：可以理想地喷涂于各种基材表面，起到装饰、保护作用；性能特点:花型清晰、逼真，赋予大理石材的感观效果；耐久性好，户外使用寿命可达10年以上；附着力强，不易剥落和起泡；防水性和透气性良好；防霉菌，抗藻，抗碱；水性，无毒，无味；施工性能好，不易流挂；理论涂布值：0.5-1KG/M2。
(根据实际样板颜色决定)4、三银水性硅丙罩面漆——罩面三银水性硅丙漆面漆是特殊配置的硅丙涂料，它具有如下性能特点：优越的憎水性，涂膜致密，耐沾污性好，自洁性强；抗粘连，耐水性极佳，耐酸碱性强；超耐候性，防风抗雨耐冲刷；良好的防霉抗藻性能；超耐久性，户外使用寿命可达10年以上。
多彩涂料参考配方
水性多彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备水500将水计量准确开动搅拌，用温水将水处理剂与降粘剂加入水中，慢慢加入KW-1、加完后需在高速下进行分散20~30分钟，使胶体溶成透明或半透明状。
水处理剂-降粘剂0.06+1KW-120-25HEC可以先在水里预溶6个小时以上，（也可以在填料浆研磨分散好以后用碳酸钙混合后慢慢加入填料浆中），如果直接使用，首先用1：3的碳酸钙混合一下在添加按照配方前后顺序依次加入分散灌内，进行高速分散25~30分钟细度达35um，以下进行下列程序。
基础漆最好PVC低一些，这样既省色浆，对稳定性也有帮助。
HEC-20S6分散剂-11242．5润湿剂1消泡剂2金红石型钛白501250目煅烧高岭土100硅灰石50调整PH值8~9细度达到要求后进行调整PH值，中速进行搅拌加入乳液和消泡剂均匀无泡后进行下列程序。
弹性乳液（或纯丙等）370消泡剂1．5KW-1(5%)水溶液100基础漆制备好之后，根据需要的大理石的花纹与图案的比例，调成各种色漆，然后进行下道工艺。
KW-5083、造粒子4、成品漆制备彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备水500将水计量准确开动搅拌，用温水将水处理剂溶解，慢慢加入KW-HZ、加完后需在高速下进行分散10~15分钟，使胶体溶成半透明状。
如果是小颗粒漆，可以加增稠剂调整一下粘度，粘度越高，颗粒越小，反正则大.水处理剂0.06+1KW-HZ102、基础漆的制备KW—H3可以先在分散水里然后用AM-95调PH值8-9，（也可以在填料浆研磨分散好以后用碳酸钙混合后慢慢加入填料浆中），如果直接使用，首先用1：3的碳酸钙混合一下在添加按照配方前后顺序依次加入分散灌内，进行高速分散25~30分钟细度达35um，以下进行下列程序。
基础漆最好PVC低一些，这样既省色浆，对稳定性也有帮助。
多彩涂料参考配方
水性多彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备2、基础漆的制备3、造粒子4、成品漆制备彩涂料配方制备水包水多彩涂料工艺：一、制备基础漆二、预溶胶体三、造粒（成品）四、成品漆的制备1、胶体溶液制备2、基础漆的制备3、造粒子4、成品漆制备水包水多彩涂料（即仿石涂料）一；水包水多彩涂料的前景水包水多彩仿石涂料是利用无机与有机材料的结合原理而开发的一种新型涂料，这种涂料主要是取代当前施工比较麻烦的真石漆，也是取代大理石等装饰石材的一种发展趋势，因为石材用于建筑内外墙的装饰性的时候具有安全隐患，所以城乡住房建设部三令五申的提出建筑物的饰面问题，禁止使用比重比较大的一些装饰性材料（如大理石，玻璃幕墙等等），纵观现在的建筑装饰性材料市场，原始的装饰性材料逐步退出建筑市场，逐步被新型涂料等等所取代，在这种背景下，竞争逐渐加剧，涂料产业高速发展，竞争逐渐加剧，新技术、新产品层出不穷，竞争也日益激烈。
为此，涂料企业应该了解世界涂料行业的发展趋势，以便谋求自身的可持续发展。
水包水多彩涂料的诞生决定了新的一场建筑涂料革命。
回顾过去多彩涂料的发展，在90年代由日本研制上海一家企业引进的当时风魔流行一时水包油和油包水的多彩涂料开始，我国涂料界的科研人员就一直在研究多彩涂料的水包水化。
因为当时从日本引进的多彩涂料在施工中存在安全隐患，而且里面含有硝化棉以及有机溶剂，在环保方面也没有优势。
所以这种涂料进入中国市场没有几年就夭折了。
由于时代的发展，经济的繁荣，建筑行业崛起，人们居住环节的不断改善，对新型建筑材料及质感饰面美化的需求，这样就驱使一些建筑设计单位与开发商在设计建筑物的时候就把建筑物的外观审美做为一种销售手段来吸引顾客。
在这种市场需求，政策强求的背景下，我单位经过多年的努力和探索，终于开发出水包水多彩涂料（仿石涂料）。
本单位开发的水包水多彩涂料，是利用纳米技术叉层，阴阳离子交联，润滑切割保护的理论为切入点进行研究设计的工艺流程所生产出来的多彩涂料，具有工艺易掌握，施工简单，对设备要求不那么苛刻，图文花色好控制，对于仿真大理石便于计算，生产出来的产品与天然大理石区别不会相差太远，可以根据客户的需求就行调整。
多彩涂料
水包水多彩涂料是一种新型的装饰型涂料，它以逼真的仿真度、优异的性能、简单的施工工艺和相对低的成本，目前已经为市场接受并为市场偏爱，近两年的多彩涂料用量呈翻倍发展，所以现在大小厂家对该产品都有所涉猎，有时间市场上各种产品原材料层出不穷，参差不齐。
水包水多彩涂料究竟是什么样子，下面分析一个典型的多彩涂料配方。
此配方来源于网络。
基础漆材料加量工艺1 水510 低速搅拌800转左右2 羟乙基纤维素 6.83 分散剂 44 消泡剂 25 丙二醇106 成膜助剂107 PH调节剂 28 高岭土180 高速分散1500转以上9 钛白粉10 乳液270 低速搅拌800转左右11 防腐剂 212 润湿剂 5 高速分散1500转以上1001调色后预凝保护胶溶液量为5%-8%保护胶溶液材料加量工艺1 水940 高速分散1500转以上2 保护胶60此保护胶因改善了耐水性，需分散1.5h后放置6h后使用包覆光油材料加量工艺1 乳液8502 成膜助剂453 丙二醇204 消泡剂 35 PH调节剂 1.56 防腐剂 27 水801001.5成漆工艺材料加量工艺1 调色基础漆3002 保护胶溶液3003 包覆光油 400配方可调整的方向1 、基础漆：保护胶溶液：包覆光油可以调整为1:1:2、3:3:4、3:2.5:4.5等2 、本配方无添加增稠剂，如需改动包覆光油乳液含量，可适当调高保护胶溶液浓度为不触及各方利益，笔者去除了牌号，并对配方稍加改动。
从此配方不难看出，其基础漆的配方工艺跟常规的乳胶漆配方没有本质的差异，但是为何此类配方就可以做出水包水多彩来呢？根据笔者的心得和总结前辈们的经验，这个配方当中起到决定性因素的原材料有以下几个：羟乙基纤维素：纤维素在多彩涂料基础漆中的作用笔者认为有两点，提供多彩涂料基础漆的粘度和提供与保护胶反应的官能团。
所以，羟乙基纤维素在多彩涂料基漆中是至关重要的，但羟乙基的种类对后期彩点的影响比较大，所以技术人员应该在选择纤维素的种类和是否拼用上做点研究。
包砂水包水多彩建议配方一、基础漆
包砂水包水多彩建议配方
一、基础漆
基础漆：35%
序号 原料名称用量% 备注
1 水 15.30%
2 SN5040 0.20% 圣诺普科
3 PE100 0.10% 科宁
4 NXZ 0.40% 圣诺普科
5 R-99
6 1.00% 金红石
6 HBR2500.80% 亚跨龙
7 HM15 0.40% 裕竹实业
8 Amp-95 0.20% 陶氏
9 C-12 0.90% 伊斯曼
10 RS-278830.00% 巴德富
11 RTS(7%)10.00% 裕竹实业
12 A26 0.10% 防腐剂
13 水 1.00%
14 雪花白 40.00% 80-120目
二、保护胶溶液
保护胶溶液：25%
序号 原料名称 用量% 备注
1 RTS 3.50% 裕竹实业
2 水 96.35%
3 HM200 0.15% 裕竹实业
4 合计 100.00%
基础漆调好颜色后按比例添加到保护胶溶液中来造粒。
三、连续相
连续相：40%
序号 原料名称 用量%备注
1 661B/3788 40.00%
2 C-12 2.00%伊斯曼
3 乙二醇 1.50%
4 水 19.00%
5 膨润土浆（5%）10.00%杭州加诚
6 AMP-95 0.30%陶氏多功能
7 630 0.70%增稠剂
8 A26 0.25%防腐剂
9 400稳定剂 1.50%裕竹实业
10 雪花白 25.00%40-80目
连续相加入造好粒的液体中，搅拌混匀即可。
成品漆比例为基础漆：保护胶溶液：连续相=35%：25%：40%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水包水多彩涂料的配方设计及制作施工要点
上海聚微涂料助剂有限公司技术中心
随着社会的不断进步，人们的生活水平得到了显著地提高，对建筑物的装
饰要求也越来越高。
节能环保、安全美观已经成了建筑物装饰的时尚元素。
“十一五”涂料科技规划中，也将节能、高雅、健康以及特种功能型的涂料产品作为涂料的重点开发对象。
本文中的水性多彩涂料既符合环保节能要求，又能给人以典雅壮观、瑰丽多姿之感，是一种新颖的、具有潜力、符合涂料未来发展方向的环保型建筑涂料。
在环保方面，水性多彩涂料产品完全水性化，VOC 含量极低，是真正意义上的环保型建筑涂料。
节能方面，水性多彩涂料可以做到和花岗岩异曲同工的作用，有助于减少天然石材的开采。
性能方面，具有高抗沾污性，高弹性，自洁性，高耐候性，高性价比。
多彩涂料的配方设计原则
1、水包水型多彩涂料是水性分散相分散在水性连续相中，形成稳定的水包水多彩粒子的分散体系
2、水性分散相就是乳胶漆色漆，配方设计可参照一般乳胶漆的组方原理，但要适应多彩涂料的要求做些必要调整
3、水性连续相是一种对色漆粒子表面具有物理隔离作用的保护胶液体，这种保护胶液体对制作稳定的多彩涂料至关重要。
4、多彩涂料的稳定性问题
多彩涂料的最大问题是其稳定性问题。
稳定性问题有两个方面，一是保护胶液体本身要稳定，能长时间保持粘度稳定，不出现凝胶化，也就是果冻状；二是制作好的多彩粒子分散体系即成品漆的存储稳定性要好，可以3个月或更长时间保持粘度稳定，增稠不严重，粒子不聚集融合，保持悬浮状态不沉底。
保护胶液体的稳定性
市场上的保护胶粉有很多种，洛克伍德的Laponite RD/ RDS/ S482，网格的GTS等，价格都很贵（都在200元/公斤以上），其液体稳定性也各不相同，时间一长有的就会出现凝胶化。
上海聚微涂料助剂有限公司的保护胶粉T110，性价比非常高，推出后对市场具有很大的冲击力。
其液
体里除了要加入焦磷酸钠还加入了特制的稳定剂S T-3，可以保持很长时间的粘度稳定，不出现凝胶化。
光加入焦磷酸钠的保护胶液体一周后就会严重增稠。
多彩粒子分散体系的稳定性
首先与保护胶液体的一些性能有关，其次还与多彩粒子的配方组分有很大关系。
保护胶液体的粘度稳定性对多彩粒子分散体系的稳定性有帮助，保护胶液体中的稳定剂S T-3还对包覆在多彩粒子表面的保护胶层具有疏水化作用，作用机理类同膨润土的有机改性反应，这种疏水化对粒子的稳定性有很关键的作用。
多彩粒子配方中的乳液（主要是乳液聚合的阴离子乳化剂）/研磨颜填料的润湿分散剂/颜填料的种类结构等因素是造成成品多彩漆不稳定的主要因素，它们会作用于保护胶液体使得体系不稳定。
为了阻断这些不稳定因素，要采取以下措施：
1、应仔细选择合适乳液最好是无皂乳液聚合的品种。
2、选择合适的对保护胶液体粘度不起变化的润湿分散剂品种，如润湿分散剂PE100或本公司的专用润湿分散剂就非常合适用于多彩体系
3、选择合适的色浆，实践中希必思就很好用，世名的一些牌号也好用。
色浆也主要是其所用的润湿分散剂要合适，否则就对保护胶稳定性有影响。
4、在配方里使用一种特制稳定剂S T-2，可以屏蔽一些上述的不稳定因素，对多彩粒子分散体系的稳定性有至关重要的作用。
5、填料品种及用量的选择，为了悬浮性稳定性，一般选用比重小一些的高岭土和重钙粉，用量不要超过20%。
6、选用分子量高一些的羟乙基纤维素，成漆粘度控制在130-135ku.
多彩涂料的制作配方及工艺
工序一：调色基料生产
保护胶半制品
分散相制备
工序二：连续相制作
保护胶液体
工序三：调色造粒
调色
造粒（成品漆）
水性多彩涂料的施工工艺
水泥光面注意事项
1.基面调整：清除污垢，水泥屑粉化处,铲除干净，重新将表面予以抹平或补平。
2.基面处理：水泥粉的状况：表面大部份都会有粉化物、污垢等必须清理干净。
3.水泥面的凹洞、缺角、平整度不一样时，凹洞部份：除了太大的洞外须由业主修补，其余小洞仍由施工者修补。
4.水泥面有时会龟裂、粉化：该现象应注意龟裂的裂痕大小、看光面的粉化程度，如果龟裂是结构体，就得先行补缝，如果是一般的龟裂，只要加以调整修补即可，如遇粉化须补强粉化部位时，以渗透底漆喷涂即可，如果无法消除粉化就得先用渗透底漆，然后再批水泥(水泥内须加渗透底漆) ，重新将表面予以抹平或补平。
5.水泥粉表面有湿湿的一块：原因是内部渗水，由于内部积水，使水气从墙壁渗透出来，处理方法要先将内部积水、渗水的地方去除掉，然后作防水措施，将通水(排水)口处理好，防止再次渗水。
6.墙面如有固定点或凸出来的钢筋：一般高楼或平房施工时都会搭脚手架，而脚手架固定点都钉在墙壁面，所以最好最有效的处理方法，就是将固定点转移，让固定点不影响修补时的美观，而凸出来的钢筋，如果为了将来增建的话，就不用磨掉，但须作防锈处理，并上漆。
水泥粗糙面注意事项
1.基面调整：清除污垢，水泥屑粉化处,铲除干净，重新将表面予以抹平或补平。
2.基面处理：粗糙面最容易也最难处理的是粉砂面，一般粗糙面用手摸起来砂子就会掉满地或用铁物轻轻刮就会将粗砂细粉刮起这是最难处理的，一般使用粗糙面都是用木镘刀抹平，而此木镘刀就是最会发生前面所提的问题，因此在平时最好用铁或钢镘刀抹平，使表面不会发生此现象，而抹平的时间也得注意，刮平后应立即使用铁（钢）镘刀修饰，而不能等表面干燥后再抹平。
主要施工工艺
1准备工作
涂漆面的含水率应在8%以下，表面如有油渍，灰尘污物等杂物，须先行去除。
涂漆面如有浮灰，蜂窝等不平等现象，应先修补平整，经认可后方得施工。
2 按施工要求及施工大样图进行施工
3使用量
渗透底漆0.15kg/m2左右。
水性多彩涂料同色底涂0.3kg/m2左右。
水性多彩漆涂料中涂0.4kg/m2左右。
丙烯酸-聚氨酯罩面清漆0.25 kg/m2左右
4底涂：将渗透底漆均匀涂布在基层上，使渗透到水泥光面内，可以调整基面的吸收均匀性，增加水泥光面的表面强度。
涂布时应注意基面的干燥度，避免因基面潮湿而使渗透底漆无法渗透，形成一薄膜在基面上，影响重涂漆的附着力。
5同色底涂：二道(同色)底漆的涂布可以增加基面的抗拉强度及主材的附着力,并提供勾缝完整连续的防水膜,避免从勾缝的间隙渗水。
以喷涂为主，施工时应注意风压及喷嘴口径的配合以使其均匀涂布，施工间隔4小时以上方。
6勾缝：勾缝胶带贴合，依照规划的图样以墨线加以标定，.用所需规格的勾缝胶带贴于标定的部位，.贴胶带时应注意紧密度以免脱落，勾缝胶带贴上的尾部、上下应加以规划,以便于撕起作业。
7.中涂：多彩漆的涂布需要先针对涂膜的模样先行就喷枪口径、风压等条件加以试验，再行大量喷涂。
喷涂时喷枪的运行需保持一定速度、一定距离、喷嘴与喷涂面需保持平行。
喷涂的收尾处以在勾缝处为宜，继续喷涂时,不需在未干燥时喷涂，如已干燥易产生细粒重迭，同一处的大小面积最好一次完成，喷涂时为了使基面在未干燥时继续喷涂。
8.勾缝：勾缝胶带撕除，中涂主材涂布后,依勾缝胶带贴合的起始、上下的规划予以顺序撕起，注意不要破坏沟缝的完整性。
9.罩面漆的涂布：透明面漆之涂布可以一般面漆喷枪涂布，喷涂时需注意均匀度，避免因喷涂不均匀而造成光泽不均的现象。
10.清扫整理：喷涂结束后应将养护材料清除，并将受污染的部位予以清理干净。
