前锋燃气壁挂炉配件详解
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或燃油来产生热能，然后将热能传递给室内空气，以达到供暖的目的。
壁挂炉内部包含了多种元器件，这些元器件在壁挂炉的工作过程中发挥着重要的作用。
本文将详细介绍壁挂炉的元器件工作原理。
1. 燃烧器：壁挂炉的燃烧器是将燃料与空气混合并点燃的关键部件。
燃烧器通常由燃烧器头、燃烧器盖、燃烧器盘等组成。
当燃料进入燃烧器时，燃烧器头会产生一个火花，点燃燃料。
同时，燃烧器盖和燃烧器盘会调节燃料和空气的混合比例，以确保燃料能够充分燃烧。
2. 燃烧室：燃烧室是壁挂炉内部进行燃烧的空间。
燃烧室通常由耐高温材料制成，以承受高温燃烧过程中产生的热量和压力。
在燃烧室中，燃料与空气混合后被点燃，产生火焰和热能。
3. 热交换器：热交换器是壁挂炉中的一个重要元器件，它负责将燃烧产生的热能传递给室内空气。
热交换器通常由金属材料制成，具有良好的导热性能。
当燃烧产生的热能通过热交换器时，热能会被传递给通过热交换器流过的水或空气，从而使室内空气温度升高。
4. 风机：壁挂炉中的风机用于提供燃烧所需的氧气，并将烟气排出燃烧室。
风机通常由电机驱动，通过旋转叶片产生气流。
风机通过吸入外部空气，将氧气输送到燃烧室，同时将燃烧产生的烟气排出。
5. 控制系统：壁挂炉的控制系统包括多个元器件，用于监测和控制壁挂炉的工作状态。
控制系统通常由传感器、控制面板和执行器组成。
传感器用于监测燃烧室的温度、压力等参数，控制面板用于接收传感器的信号并进行处理，最后通过执行器控制燃烧器、风机等元器件的工作状态。
6. 安全阀：安全阀是壁挂炉中的一个重要保护装置，用于防止燃烧过程中的超压情况。
当燃烧室内部压力超过安全阀设定的阈值时，安全阀会自动打开，释放部分压力，以保证壁挂炉的安全运行。
综上所述，壁挂炉的元器件共同协作，完成了燃烧、热交换和控制等工作过程。
燃烧器负责燃料的点燃和调节，燃烧室提供燃烧的空间，热交换器将热能传递给室内空气，风机提供燃烧所需的氧气和排烟功能，控制系统监测和控制壁挂炉的工作状态，安全阀保证壁挂炉的安全运行。

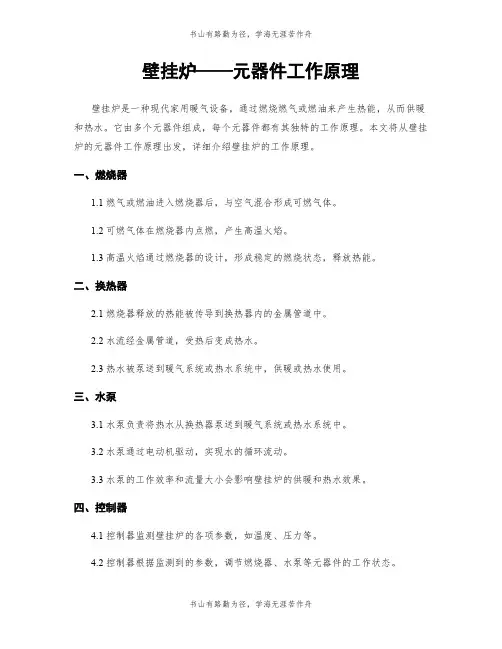

壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种现代家用暖气设备，通过燃烧燃气或燃油来产生热能，从而供暖和热水。
它由多个元器件组成，每个元器件都有其独特的工作原理。
本文将从壁挂炉的元器件工作原理出发，详细介绍壁挂炉的工作原理。
一、燃烧器1.1 燃气或燃油进入燃烧器后，与空气混合形成可燃气体。
1.2 可燃气体在燃烧器内点燃，产生高温火焰。
1.3 高温火焰通过燃烧器的设计，形成稳定的燃烧状态，释放热能。
二、换热器2.1 燃烧器释放的热能被传导到换热器内的金属管道中。
2.2 水流经金属管道，受热后变成热水。
2.3 热水被泵送到暖气系统或热水系统中，供暖或热水使用。
三、水泵3.1 水泵负责将热水从换热器泵送到暖气系统或热水系统中。
3.2 水泵通过电动机驱动，实现水的循环流动。
3.3 水泵的工作效率和流量大小会影响壁挂炉的供暖和热水效果。
四、控制器4.1 控制器监测壁挂炉的各项参数，如温度、压力等。
4.2 控制器根据监测到的参数，调节燃烧器、水泵等元器件的工作状态。
4.3 控制器可以实现壁挂炉的自动控制，提高供暖和热水的效率。
五、安全阀5.1 安全阀是壁挂炉的安全保护装置，用于防止压力过高。
5.2 当壁挂炉内部压力超过设定值时，安全阀会自动释放压力。
5.3 安全阀的正常工作可以避免壁挂炉发生爆炸等危险情况。
综上所述，壁挂炉的元器件包括燃烧器、换热器、水泵、控制器和安全阀，它们各自承担着不同的功能，共同实现壁挂炉的供暖和热水功能。
了解这些元器件的工作原理，有助于我们更好地使用和维护壁挂炉，确保其安全、高效地运行。
壁挂炉原理、零部件及作用介绍
主热交换器
单管主热交换器
机型 长度mm
标准20KW 210
标准26KW 270
标准30KW 310
标准35KW 310
经济20KW 187
经济26KW 250
经济30KW 290
主热交换器
套管主热交换器
机型 长度mm
标准 18KW
160
标准 20KW
210
标准 24KW
230
标准 26KW
270/250
动生活热水功能或者将采暖模式切换到生活热水模式，遵 循生活热水优先原则。 2）流量开关使用的是翻板开关，引线为两条同色线，在 检测时可用万用表检测其通断情况。
3）流量传感器为频率型信号输出，引线为（红色5V，黑 色0V，黄色是S信号。） 左右两脚为+5V供电和接地端，中间脚为脉冲信号输出端。 在检测时可用万用表检测+5V供电是否正常，吹气使流量 传感器旋转观察显示屏是否有相应显示。
40KW 18
燃烧器工作原理图
燃气从喷嘴高速喷出
后，引射四周的静止 空气进入引射器，在 引射器内燃气和被引 射进入的一次空气实 现充分混合，并经扩 散减速后进入燃烧器 头部，燃气与空气的 混合气从头部火孔喷 出被点燃。在燃烧过 程中，燃烧器周围的 空气不断补充进来， 以保证燃气充分燃烧。
风机
风机在长时间运行后，可 能存在转轴轴心偏移，风 叶集炭或粉尘，产生噪音 或风量不足、风压不正常 等现象。在日常的使用和 维护中，需要对可能妨碍 风机正常运行的杂物进行 清理。
检火电极
由于火焰中存在正负离子，电场施加于火焰时，外电路即可产生微弱电流 。
火焰离子电流十分微弱，想取出火焰信号控制相应的机构动作，完成各种 控制功能，就必须进行放大，通常，热水器的主火焰内阻在1MΩ以上，而 副火焰内阻高达8MΩ以上。如此大的内阻，对火焰检测针与燃烧器之间的 绝缘提出了极高的要求，否则，绝缘稍有下降，漏电流会超过火焰离子电 流。

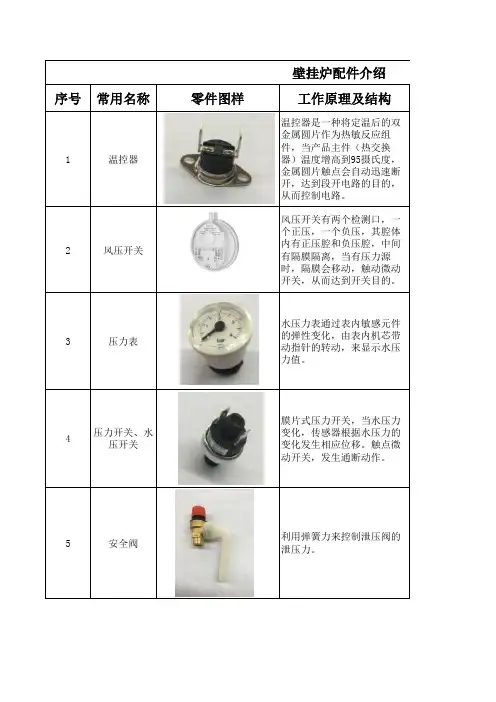

壁挂炉部件介绍
序号常用名称零件图样工作原理及结构1温控器温控器是一种将定温后的双金属圆片作为热敏反应组件，当产品主件（热交换器）温度增高到95摄氏度，金属圆片触点会自动迅速断开，达到段开电路的目的，从而控制电路。
2风压开关风压开关有两个检测口，一个正压，一个负压，其腔体内有正压腔和负压腔，中间有隔膜隔离，当有压力源时，隔膜会移动，触动微动开关，从而达到开关目的。
3压力表水压力表通过表内敏感元件的弹性变化，由表内机芯带动指针的转动，来显示水压力值。
4压力开关、水压开关膜片式压力开关，当水压力变化，传感器根据水压力的变化发生相应位移。
触点微动开关，发生通断动作。
5安全阀利用弹簧力来控制泄压阀的泄压力。
壁挂炉配件介绍6膨胀水箱1、膨胀水箱由外壳、隔膜、充放气体、系统接口组成。
隔膜将膨胀水箱分成两部分，一部分充有1.2bar氮气；另一部分于系统水相通。
2、当系统水压大于箱体的预充氮气压力时，系统水开始进入水箱，隔膜受到挤压，直到气体压力与水压力一致时，才停止进水。
7套管水路阀体1、套管水路阀体分两路，一路为自来水进水口，另一路为供暖回水口，二路中间通道用补水阀隔开；2、套管水路阀体还包括了，补水阀，旁通阀。
部分水路阀体带有水流传感器。
8板换水路阀体1、通过电动三通阀体控制卫浴模式与供暖模式的转换；2、利用霍尔元件水流传感器检测水流量的大小。
9水泵电能转化为机械能，转动轴带动叶轮，使供暖系统里面的水循环流动10水流传感器当水流入时，经过转子组件，磁性转子转动，并且转速随着流量成线性变化，霍尔元件输出相应的脉冲信号，反馈给控制器。
11热交换器热交换器主体都是由散热片和椭圆管组成，散热片用于吸收高温烟气的热量，然后传递给流经椭圆管的水，而椭圆管主要是让水流通，同时吸收高温烟气的热量.热交换器的散热片片数越多，椭圆管的回程越多，换热效率就越高。
12比例阀比例阀由开关阀、比例调节阀和稳压阀三部分组成。
开关阀是一个通断性的电磁阀，由主控器输出电压控制其开阀或闭阀。
壁挂炉的内部结构及核心部件
3.主换热器
换热器：是把燃烧产生的高温烟气的热 量传递到水媒的转换介质。（换热作 用）
我司常规机型的主换热器都是使用1#紫 铜（含铜量99.98%），最好的铜材。
铜的传导系数高；
我们在小28主换基础 上优化了一下结构，
现在效率可以达到欧
洲三星标准（满负荷 93%，30%的负荷90%
以上）
金属的热传导系数表：
文丘里管的作用：在有气体流动 的时候，在直管和文秋里管 中产生压力差。
6
2.1 风压差开关和文丘里管工作原理
风机没有运行（堵塞、 风机转速降低）时， 烟道内没有（低） 空气流动，压力直 管和文丘里管的压 力相同（压差低）， 风压差开关断开。
风机运行后，烟道内 的空气流动，文丘 里管的压力小于压 力直管的压力，风 压差开关闭合。
我司电机型号都是按风轮大小的区分的。
丘里管
风压差开关：是一个确保锅炉 正常运行的安全保护装置， 当风机意外停转、转速降低 或给排气管路堵塞引起排气 量不足或无法排气，锅炉将 自动停止运行；
功能：在文丘里管和风压直管分 别测得压力进行比较，判断 烟道内的烟气流动情况。
壁挂炉的内部结构及核心部件
一.壁挂炉的内部结构
壁挂炉按排烟方式可分为烟道式D、强制平衡式P
套管式壁挂炉
板换式壁挂炉
烟道式壁挂炉和平衡式 壁挂炉最大的区别是， 烟道机没有排烟风机。
烟道机：燃烧需要的空气取 之于室内，燃烧后的烟气通 过烟道，在自然抽力下排出 室外；在有倒灌风的时，烟 气在自然抽力下有可能排不 出室外而直接排在室内，可 能造成人员中毒事故，所以 我国法律已经禁止在国内销 售烟道壁挂炉； 平衡式：燃烧需要的空气取 之于室外，燃烧后的烟气也 排到室外，对室内人员来说， 是比较安全的一种结构方式， 现在我司在国内销售的锅炉 都是平衡式壁挂炉
壁挂炉组件及功能
壁挂炉组件及功能壁挂炉是一种常见的暖气设备，被广泛应用于家庭、商业和工业领域。
它可以直接安装在墙壁上，节省空间，并提供高效的供暖和热水服务。
壁挂炉通常由以下几个组件组成：1.锅炉：壁挂炉的核心部分是锅炉。
它负责将燃料转化为热能，并将其传递给循环系统，供暖或加热水。
2.燃料供应系统：壁挂炉的燃料供应系统包括燃气管道或燃油箱。
燃料通常是天然气、液化气或石油。
燃料供应系统确保壁挂炉始终有足够的燃料供应。
3.热交换器：壁挂炉的热交换器负责将燃料燃烧产生的热能传递给供暖系统或热水系统。
热交换器通常采用特殊材料制成，以提高热效率并避免腐蚀。
4.循环系统：循环系统将热能从壁挂炉传输到整个建筑物。
它由水泵、管道和散热器组成。
水泵将热水推送到散热器，然后冷却后的水再返回壁挂炉进行重新加热。
这种循环过程可以持续地提供供暖或热水。
5.控制系统：壁挂炉的控制系统负责监测和控制整个供暖系统。
它通常包括温度传感器、压力传感器、燃料阀门和燃烧器控制器。
控制系统会根据温度变化和设定值自动调节炉内燃烧状态和水循环速度，以确保舒适的室内温度和能源效率。
6.安全装置：壁挂炉还配备了多种安全装置，以防止潜在的火灾、燃气泄漏和其他意外事故。
其中包括燃气泄漏报警器、温度过高保护、压力过高保护等。
这些安全装置旨在保护用户的安全，并确保壁挂炉的正常、安全运行。
壁挂炉的功能包括：1.供暖：壁挂炉是提供整个建筑物供暖的主要设备。
它可以根据室内温度和设定值自动调节燃烧状态和水循环速度，以保持舒适的室内温度。
2.热水供应：大多数壁挂炉还可以提供热水服务，可以用于洗澡、洗涤和其他热水需求。
用户可以根据需要调节水温，并在需要时获取热水。
3.高效节能：壁挂炉通常具有高效节能的特点，可以最大限度地利用燃料的能量，并减少能源浪费。
一些壁挂炉还配备了智能控制系统，可以根据使用习惯和环境条件自动调整运行参数，提高能源利用率。
4.空间节省：壁挂炉直接安装在墙壁上，占用很小的空间。
壁挂炉原理零部件及作用介绍PPT课件
会发生喷水现象，通常为水质 中有杂质，影响排气阀中浮子 上下运动，只需拆下重新装配 即可 。
26
燃气比例阀
西特燃气阀 AC220
27
中信燃气比例阀
中信燃气 阀 直流200伏
28
艾柯燃气比例阀
29
风压开关
30
风压开关
31
风压开关为锅炉的一种安全保护装置，它内部被一瓣膜分为两个腔体，在瓣膜的两侧
40KW 18
20
燃烧器工作原理图
燃气从喷嘴高速喷出 后，引射四周的静止 空气进入引射器，在 引射器内燃气和被引 射进入的一次空气实 现充分混合，并经扩 散减速后进入燃烧器 头部，燃气与空气的 混合气从头部火孔喷 出被点燃。在燃烧过 程中，燃烧器周围的 空气不断补充进来， 以保证燃气充分燃烧。
21
目录 一、壁挂炉原理、常见配零部件及作用介绍
1、产品概念 2、系统原理 3、水路系统 4、系统保护功能 5、主要配件介绍 二， 壁挂炉采暖配套系统及产品故障问题 1、采暖配套系统 ⑴配散热片 ⑵配地热 ⑶配风机盘管 2、常见故障检修 三，壁挂炉多机并联用采暖储水箱循环热水。 1、采暖储水箱循环热水 2、多机并联 四，去耦罐 1、去耦罐功能简介 2、去耦工作原理 3、去耦罐常规尺寸
经济 18-20KW
30W 出风口32mm
经济 24-26KW
30W 出风口32mm
经济 30-35KW
30W 出风口32mm
变频
22
文丘里
炉显示E6，风压开关棕色线短接正常，风机正常工作更换 风压开关还不行，可能文丘里管堵或融
23
水泵
24
水泵
25
壁挂炉常见的内部结构图示及说明
壁挂炉常【2 】见的内部构造图示及解释1.主热交流器主热交流器为燃烧后产生的烟气与体系内水进行热交流的部件,他的外表面为薄翅性,厚度和距离完整按请求进行设计,在汽锅尺寸请求较小的情形下,保证足够的换热面积及换热的高效性.热交流器表面进行了高效的防腐处理,保证了应用寿命的请求.因为热交流器为高温受热元件,人们可能放心结垢现象的消失,现实上,这种放心是过剩的.热交流器构造合理,受热平均,运行中不消失局部过热现象;同时采暖体系的水是一次性注入发烧,根本没有结垢的前提.2.燃烧室燃烧室构造,铝板内衬耐火板,耐火板有异常强的隔热机能,他的耐热温度可以达到1200,熔解温度可以达到1700,因而耐火板可以直接接触火焰,将燃烧室与其他部件隔离,保证其他部件的正常运行.耐火板的强度较差,不耐机械冲击.3.主燃烧器主燃烧器为保证燃气正常燃烧的重要部件,燃气自喷嘴高压喷入燃烧器内的文丘里管内,造成管内的压力降低,空气(第一次空气)被吸入并同燃气混杂后喷出燃烧孔燃烧.第一次空气混杂后仍不足的空气部分经由过程分苗四周的第二次空气混杂,形成完整燃烧.在日常的应用中,一些污物可能堵塞燃烧孔,因而须要进行一些干净工作.4.焚烧和检测电极焚烧电极自负高压下产生电火花,点燃燃气;监测电极检测燃烧是否正常.电极顶端与燃烧器间距离为2.5-3.5mm,以保证电火花的正常产生及电极的正常的检测工作.5.空气箱空气箱四侧面板为铝板,并用硅胶密封,在空气箱内包含有主燃烧器.焚烧和检测电极.主热交流器.风机.风压开关及温感装配等.空气箱为完整密封的构造,以使与室内空气完整隔离.6.轮回泵轮回泵为汽锅水轮回的动力装配,保证汽锅水轮回的正常工作.轮回泵带有主动除气功效,可以主动消除体系内残留的空气.7.膨胀水箱膨胀水箱的重要感化为容纳体系再加热进程中,因水受热膨胀而产生的过剩的水.依据体系水容量的不同,配备型号(6L.8L.或者10L)不同的膨胀水箱.在膨胀水箱内有一橡胶薄膜,在薄膜的一侧充满压力为0.8的氮气,另一侧充满水;当体系水受热膨胀时,紧缩另一侧的氮气,来容纳体系过剩的水.膨胀水箱氮气的压力在出厂时已经充好,在应用进程中,须要对压力进行按期的检讨.8.三通阀组三通阀组是采温暖热水两种模式切换的重要部件,在采暖状况时封闭热水部分的水轮回;在热水状况时,封闭采暖部分的水轮回.水压变化的掌握下,实现两种模式的主动切换.它包括卫生热水微动皮膜及开关.水压微动开关及皮膜.主动旁通.热水温度传感器等部件.主动旁路为体系水轮回的一种主动破坏措施,当体系阻力超过额定的压头时(超过旁路的弹簧的弹力),主动旁路主动打开,在汽锅内部形成一个小轮回,保证水泵的正常运行.9.文丘里管和风压引管文丘里管和风压引管是两根构造及测压方法的不同,他们在烟道内给风压开关测得两个不同的压力,经由过程比较压力的差值,可以检测到烟道的运行状况.在运行压力差值不能知足汽锅的应用请求时,汽锅主动停炉.10.限温装配限温装配为汽锅的一种主动破坏装配,当汽锅的运行温度超过限制的温度时,汽锅主动停炉.以防止产生干烧情形.此时汽锅会有响应的故障指导灯显示,以便利检讨.11.风机风机是保证汽锅排烟正常的重要部件.它为排烟体系的动力装配.在日常的应用和破坏中,须要对可能妨害风机正常运行的杂物进行清算.12.风压开关风压开关为汽锅的一种安全破坏装配,她内部被一瓣膜分为两个腔体,在瓣膜的两侧的两个腔体分离与两个测压管相衔接,经由过程比较压力测量管获得的压力,来检测排烟体系是否正常运行.13.燃气阀门燃气阀门为保证汽锅正常燃烧的重要部件,它可以再必定的燃气压力规模内,使汽锅稳固的燃烧并可以依据汽锅热输出的请求而主动进行燃气供给量的调节,以实现汽锅的主动的比例调节.别的在汽锅不能正常工作时,燃气阀主动定制燃气的供给,以保证应用的安全.14.温度传感器汽锅的温度传感器有采温暖热水温感器,它感知热水或采暖的运行温度,并可以获得异常精切的温度.使汽锅的掌握异常便利和精确.温度传感器的温度掌握道理为跟着温度的变化,温度传感器电阻值也随之变化,因而会给主电路板不同的电流值,而获得汽锅此时的运行温度.假如温度传感器破坏或短路,汽锅会主动停滞工作.当体系设定在供暖状况时,体系水患水泵的感化下经由过程住热交流器在供暖体系内运行.因为体系水泵的工作,会在水压微动开关内瓣膜的两侧形成压力差值,推进与瓣膜相衔接的推杆工作,使水压微动开封闭合,汽锅主电路板感知水轮回正常.当水流量超过450L/H时,主动旁通截止阀截至,采暖水直接流到采暖体系.相反,假如当水流小于450时,体系阻力太大,水流将紧缩截止阀弹簧,截止阀门打开,水流将从旁通到采暖体系的回水管,主动旁通衔接.11.主控器掌握器用于掌握和调和剂个家用壁挂炉各个部件的运行.个中最重要的是掌握印刷电路板,吸收壁挂炉内水泵.风机.水温探优等部件传送过来的电旌旗灯号,然后,发出指令使响应部件进行为作.别的掌握器还专设有显示电路板,用于主动检测故障并显示故障及故障代码12.供暖体系压力表压力表显示采暖体系水压力,并提醒正常工作压力规模.压力表蓝色示数为体系正常压力值(1.0-2.5bar);红色示数为体系水低压区间(0-0.5 bar),体系水压过低会导致机械不启动,只有当压力大于0.3bar时壁挂炉才启动;黑色示数为体系水高压区间(2.5-4.0 bar),当压力表示数大于3 bar时,安全阀主动放水泻压,以破坏管路体系.同轴均衡烟道用于从室外吸入新颖空气,并将燃烧后的废气排出室外.强迫均衡式壁挂炉是是一个封闭体系,燃烧器燃烧所须要的空气全体从室外吸入,燃烧产物排放到室外大气中去.同轴均衡烟道的吸排气筒为一齐心套筒,外层套筒吸入室外空气,内管排放烟气.壁挂炉工作时依附炉内浮力(抽力)吸入室外空气,而炉内静压力状况不受室外风力影响,因为当风吹到外墙上的空气吸进口时,同样也吹到烟气消除口上,两者所受压强雷同,所以炉内压力不会变化.这也是被称为均衡型的缘故.同时,排出的烟气可以将新颖空气预热,进步壁挂炉热效力.。
壁挂炉组件及功能
37
补水阀自动排气阀手动放水阀
自动排气阀
手动调节旋钮
电动阀
手动补水阀
手动放水阀
38
补水阀
打开补水阀注入冷水,使系统水的压力达到1.2bar后关闭.
排水阀
用来排出水路系统中的水.
39
•自动旁通
自动旁通位于水路模块内部，连接供暖出水和回水之
间，当旁通阀两端的压力差超过 0.3bar 时，旁通阀被打开。
而成，具有防结垢功能。板式 换热器用于将系统水的热量传 递给卫生用水，向人们提供卫 生热水。
热水出 采暖水出
采暖水进
冷水进
29
板式换热器
B型机为意大利Zilmet
EB型机为瑞典Alfa Laval
30
三通阀
三通阀的作用是切换生 活热水与采暖状态。自带的 安全阀在系统超压时，泄压 放水保护设备和系统。
够自动泄压，防止系统压力过
高损坏机器及伤人。当超过系
统水压 2.8bar 时，该保护功
能启动。
46
5） 限温保护：限定生活热水温度不高于 60℃，避免高温热水对 使用人员烫伤。当供暖水温度超过 85℃时，限温保护启动。
6） 防冻保护：一级、当温度传感器探测到温度低于 6℃，水泵开 始运转，直到温度升到 9℃。二级、如果温度继续下降至 3℃，锅炉 会以最小功率运行，直到温度达到20℃。保证水系统不被冻坏。
自动旁通的功能是当供暖系统中的阻力很大，水泵已经无法
驱动水流动，此时旁通阀打开，水就可以直接通过旁通流回
形成环路，避免水泵过载而损坏。
•自动排气阀
系统内空气经过水泵时由自动排气阀将空气排出。
•手动排水阀
手动将壁挂炉系统内的水排出，（严禁用安全阀手动排
壁挂炉原理、零部件及作用介绍共53页
壁挂炉原理、零部件及作用介绍
51、山气日夕Байду номын сангаас，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化气等燃料，将热能转化为热水或蒸汽，以供暖室内空间或提供热水。
壁挂炉的核心是一系列的元器件，它们协同工作，完成燃料燃烧、热能转换和热水或蒸汽供应等功能。
本文将详细介绍壁挂炉的元器件工作原理。
1. 燃烧器：壁挂炉的燃烧器是将燃料与空气混合并点燃的关键部件。
燃烧器通常由喷嘴、燃烧室和点火装置等组成。
当燃料进入燃烧器时，喷嘴将其雾化成微小的颗粒，然后与进入燃烧室的空气混合。
点火装置将混合气体点燃，产生火焰。
燃烧器的工作原理是利用燃料与空气的化学反应，释放出热能。
2. 热交换器：热交换器是壁挂炉中的核心组件，它负责将燃烧产生的热能传递给水或蒸汽。
热交换器通常由管道和散热片组成。
燃烧产生的热气经过热交换器的管道，与管道内的水或蒸汽进行热交换。
热交换器的工作原理是利用热传导和对流传热的原理，将热能从燃烧产物传递给水或蒸汽。
3. 风机：壁挂炉中的风机负责提供燃烧所需的空气。
风机通过旋转叶片产生气流，将外部空气吸入燃烧器，与燃料混合后进行燃烧。
风机的工作原理是利用电机驱动叶片旋转，产生气流。
4. 水泵：壁挂炉中的水泵负责将热水或蒸汽输送到供暖系统或热水系统中。
水泵通过旋转叶片产生压力，使水或蒸汽流动。
水泵的工作原理是利用电机驱动叶片旋转，产生压力。
5. 控制器：壁挂炉中的控制器是整个系统的大脑，负责监测和控制各个元器件的工作状态。
控制器通常由传感器、控制芯片和显示屏等组成。
传感器用于检测温度、压力等参数，控制芯片根据传感器的信号进行计算和控制，显示屏用于显示当前的工作状态和设置参数。
控制器的工作原理是通过传感器获取实时数据，根据预设的逻辑进行计算和控制。
综上所述，壁挂炉的元器件通过各自的工作原理，实现了燃料燃烧、热能转换和热水或蒸汽供应等功能。
燃烧器将燃料与空气混合并点燃，热交换器将燃烧产生的热能传递给水或蒸汽，风机提供燃烧所需的空气，水泵将热水或蒸汽输送到供暖系统或热水系统中，控制器监测和控制各个元器件的工作状态。
壁挂炉常见的内部结构图示及说明
壁挂炉罕见的内部构造图示及说明之公保含烟创作1、主热交流器主热交流器为燃烧后发作的烟气与系统内水停止热交流的部件，他的外概略为薄翅性，厚度和间隔完全按要求停止设计，在锅炉尺寸要求较小的情况下，担保足够的换热面积及换热的高效性.热交流器概略停止了高效的防腐处置，担保了使用寿命的要求.由于热交流器为低温受热元件，人们能够担忧结垢现象的存在，实际上，这种担忧是多余的.热交流器构造合理，受热平均，运行中不存在局部过热现象；同时采暖系统的水是一次性注入发热，根本没有结垢的条件.2、燃烧室燃烧室构造，铝板内衬耐火板，耐火板有十分强的隔热性能，他的耐热温度可以到达1200，溶化温度可以到达1700，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，担保其他部件的正常运行.耐火板的强度较差，不耐机械冲击.3、主燃烧器主燃烧器为担保燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气(第一次空气)被吸入并同燃气混合后喷出燃烧孔燃烧.第一次空气混合后仍缺乏的空气局部通过火苗周围的第二次空气混合，形成完全燃烧.在日常的使用中，一些污物能够梗塞燃烧孔，因而需要停止一些清洁任务.4、点火和检测电极点火电极自傲高压下发作电火花，扑灭燃气；监测电极检测燃烧是否正常.电极顶端与燃烧器间间隔为2.5-3.5mm，以担保电火花的正常发作及电极的正常的检测任务.5、空气箱空气箱四正面板为铝板，并用硅胶密封，在空气箱内包括有主燃烧器、点火和检测电极、主热交流器、风机、风压开关及温感装置等.空气箱为完全密封的构造，以使与室内空气完全隔离.6、循环泵循环泵为锅炉水循环的动力装置，担保锅炉水循环的正常任务.循环泵带有自动除气功用，可以自动排除系统内残留的空气.7、膨胀水箱膨胀水箱的主要作用为容纳系统再加热进程中，因水受热膨胀而发作的多余的水.依据系统水容量的分歧，配备型号(6L、8L、或许10L)分歧的膨胀水箱.在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充溢压力为0.8的氮气，另一侧充溢水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水.膨胀水箱氮气的压力在出厂时已经充好，在使用进程中，需要对压力停止活期的反省.8、三通阀组三通阀组是采暖和热水两种模式切换的主要部件，在采暖状态时封锁热水局部的水循环；在热水状态时，封锁采暖局部的水循环.水压变卦的控制下，实现两种模式的自动切换.它包括卫生热水微动皮膜及开关、水压微动开关及皮膜、自动旁通、热水温度传感器等部件.自动旁路为系统水循环的一种自动呵护办法，当系统阻力超越额外的压头时(超越旁路的弹簧的弹力)，自动旁路自动翻开，在锅炉内部形成一个小循环，担保水泵的正常运行.9、文丘里管和风压引管文丘里管和风压引管是两根构造及测压方式的分歧，他们在烟道内给风压开关测得两个分歧的压力，通过比拟压力的差值，可以检测到烟道的运行状态.在运行压力差值不能满足锅炉的使用要求时，锅炉自动停炉.10、限温装置限温装置为锅炉的一种自动呵护装置，当锅炉的运行温度超越限定的温度时，锅炉自动停炉.以避免发作干烧情况.此时锅炉会有相应的故障指示灯显示，以方便反省.11、风机风机是担保锅炉排烟正常的主要部件.它为排烟系统的动力装置.在日常的使用和维护中，需要对能够阻碍风机正常运行的杂物停止清理.12、风压开关风压开关为锅炉的一种平安呵护装置，她内部被一瓣膜分为两个腔体，在瓣膜的两侧的两个腔体辨别与两个测压管相衔接，通过比拟压力丈量管取得的压力，来检测排烟系统是否正常运行.13、燃气阀门燃气阀门为担保锅炉正常燃烧的主要部件，它可以再一定的燃气压力范围内，使锅炉稳定的燃烧并可以依据锅炉热输出的要求而自动停止燃气供应量的调节，以实现锅炉的自动的比例调节.另外在锅炉不能正常任务时，燃气阀自动定制燃气的供应，以担保使用的平安.14、温度传感器锅炉的温度传感器有采暖和热水温感器，它感知热水或采暖的运行温度，并可以取得十分精切的温度.使锅炉的控制十分方便和准确.温度传感器的温度控制原理为随着温度的变卦，温度传感器电阻值也随之变卦，因而会给主电路板分歧的电流值，而取得锅炉此时的运行温度.如果温度传感器损坏或短路，锅炉会自动停止任务.当系统设定在供暖状态时，系统水灾水泵的作用下通过住热交流器在供暖系统内运行.由于系统水泵的任务，会在水压微动开关内瓣膜的两侧形成压力差值，推动与瓣膜相衔接的推杆任务，使水压微动开封锁合，锅炉主电路板感知水循环正常.当水流量超越450L/H时，自动旁通截止阀截至，采暖水直接流到采暖系统.相反，如果当水流小于450时，系统阻力太年夜，水流将压缩截止阀弹簧，截止阀门翻开，水流将从旁通到采暖系统的回水管，自动旁通衔接.11、主控器控制器用于控制和协调整个家用壁挂炉各个部件的运行.其中最主要的是控制印刷电路板，接纳壁挂炉内水泵、风机、水温探头等部件传送过去的电信号，然后，收回指令使相应部件停止举措.另外控制器还专设有显示电路板，用于自动检测故障并显示故障及故障代码12、供暖系统压力表压力表显示采暖系统水压力，并提示正常任务压力范围.压力表蓝色示数为系统正常压力值(1.0-2.5bar)；白色示数为系统水高压区间(0-0.5 bar)，系统水压过低会招致机器不启动，只有当压力年夜于0.3bar时壁挂炉才启动；黑色示数为系统水高压区间(2.5-4.0 bar)，当压力暗示数年夜于3 bar时，平安阀自动放水泻压，以呵护管路系统.同轴平衡烟道用于从室外吸入新鲜空气，并将燃烧后的废气排出室外.强制平衡式壁挂炉是是一个封锁系统，燃烧器燃烧所需要的空气全部从室外吸入，燃烧产物排放到室外年夜气中去.同轴平衡烟道的吸排气筒为一同心套筒，外层套筒吸入室外空气，内管排放烟气.壁挂炉任务时依靠炉内浮力(抽力)吸入室外空气，而炉内静压力状况不受室外风力影响，因为当风吹到外墙上的空气吸入口时，同样也吹到烟气排除口上，两者所受压强相同，所以炉内压力不会变卦.这也是被称为平衡型的缘故.同时，排出的烟气可以将新鲜空气预热，提高壁挂炉热效率.。
家用燃气壁挂炉常见配件及工作原理图
常见配件及
的内部配件有：平衡式烟道、风机、风压开关、主换热器、过热保护、燃气燃烧器、点火电极、采暖温度传感器、燃气调节阀、燃气安全电磁阀、高压点火器、三通阀、热交换器、温度传感器、压力安全阀、缺水保护、空气进口、烟气出口、膨胀水箱、火焰检测电极、水流开关、自动排气阀、循环泵、补水阀、采暖供水接口、生活热水接口、燃气接口、冷水接口、采暖回水接口。
工作原理简图：
１.烟道１０.主热交换器 1 9.洗浴出水节门
２.风压开关１１.供暖出水温度探头 2 0.供暖回水探头
３.过热保护开关１２.燃烧器
４.膨胀水箱１３.燃气比例阀
５.水轮开关１４.补水阀
６.水泵１５.洗浴出水探头
７.安全阀１６.供暖出水节门
８.散热器１７.洗浴进水节门
９.风机１８.燃气进气节门。
燃气壁挂炉主要部件原理与维保
燃气壁挂炉主要部件原理与维保壁挂炉的功能:水路部分:复合式热交换器-270mm(本课件涉及相关数据以某品牌为例)原理:1、供暖水和生活热水都进入套管式换热器，供暖水走外层，生活热水走里层。
2、六流程:3去3回。
主热交换器:水路连接图:水力组件:完全由黄铜制成，确保部件的可靠性及使用寿命。
卫生热水不锈钢热交换器:超强的换热器能力可以保证在恒定温度下，热水的出水量达到13.7升/分钟，具有更好的热舒适性。
电动三通阀:全面的防冻保护功能。
内置的自动旁通系统可在外部采暖系统发生堵塞时有效的保护壁挂炉。
电动三通换向阀:通过电动机来切换主热交换器出水的流向，从而切换壁挂炉的工作模式在待机状态下，壁挂炉供暖系统在24小时内没有达到温度要求时，电动三通阀会自动转换。
根据锅炉的状态需求改变水流路径:膨胀水箱:原理:1、膨胀罐的一侧充有一定压力的氮气，通过橡皮膜和水系统分开。
2、当水系统一侧进水时通过橡皮隔膜向氮气一侧挤压，有氮气一侧被压缩。
当水系统冷却收缩时，氮气一侧膨胀补充。
旁通装置:自动旁通功能:当外部采暖系统堵塞时，锅炉内部的自动旁通会打开，在锅炉内形成循环，防止锅炉急速升温。
以保护锅炉不受到高温的损害。
暖通南社。
自动旁通:当外部采暖系统水流量小于一定值时，旁通会自动打开，在机内形成一定循环流量，确保壁挂炉的最小循环水量，从而保护壁挂炉。
生活热水板式换热器:板式换热器是由一系列具有一定波纹形状的不锈钢片叠装而成的一种高效换热器。
各种板片之间形成通道，通过板片进行热量交换。
(请看南社相关课件)多片换热板片组成的两个相对独立的通道分别走冷热介质,通过传热性能良好的不锈钢片进行热传导，用热侧介质的热量提高冷侧介质的热含量;或者说是用冷侧介质的低热含量来吸收热侧的热量,从而达到降温的作用。
自动排气阀:原理:自动放气阀的排气口由浮球顶针来密封，当阀内全是水时浮球被浮起，顶针将排气口密封住。
当有空气时受重力作用浮球落下，排气口被打开，空气由排气口排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前锋燃气壁挂炉配件详解
1.主热交换器
前锋壁挂炉主热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，它的外表面为薄翅片，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。
换热器表面进行了高效的防腐处理，保证了使用寿命要求。
由于热交换器为高温受热元件，人们可能担心结垢现象的存在，事实上，这种担心是多余的。
热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入的，因而基本没有结垢的条件。
2．燃烧室
前锋壁挂炉燃烧室镀铝板内衬耐火板，耐火板有非常强的隔热性能，它的耐热温度可以达到 1200℃，熔化温度可以达到1700℃，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。
耐火板的强度较差，不耐机械冲击。
3．主燃烧器
前锋壁挂炉主燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气（第一次空气）被吸入并同燃气混和后喷出燃烧孔燃烧。
第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气的混合，形成完全燃烧。
在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。
4．点火和监测电极（点火器）
前锋壁挂炉点火电极在高压下产生电火花，点燃燃气；检测电极检测燃烧是否正常。
电极顶端与燃烧器间距离为2.5—3.5mm，以保证电火花的正常产生及电极的正常的检测作用。
5．空气箱
前锋壁挂炉空气箱四侧面板为镀铝板，并用硅胶密封，在空气箱内包含有主燃烧器、点火和检测电极、主热交换器、风机、风压开关及温感装置等。
空气箱为完全密封的结构，以使与室内空气完全隔离。
在空气箱的顶部设有两个检测孔，可以十分方便地用来检测锅炉的燃烧状况。
6．循环泵
前锋壁挂炉循环泵为锅炉水循环的动力装置，保证锅炉水循环的正常工作。
循环泵带有自动除气功能，可以自动排除系统内残留的空气
7．膨胀水箱
前锋壁挂炉膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。
根据系统水容量的不同，配备型号（6L、8L或10L）不同的膨胀水箱。
在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为1bar的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。
膨胀水箱氮气的压力在出厂时已经充好，在使用过程中，需要对压力进行定期的检查。
8、前锋壁挂炉三通阀组是采暖和热水两种模式切换的主要部件，在采暖状态时，关闭热水部分的水循环；在热水状态时，关闭采暖部分的水循环。
水压变化的控制下，实现两种模式的自动切换。
它包括卫生热水微动皮膜及开关、水压微动开关及皮膜、自动旁通、热水温度传感器等部件，自动旁路为系统水循环的一种自动保护措施，当系统阻力超过额定的压头时（超过旁路的弹簧的弹力），自动旁路自动打开，在锅炉内部形成一个小循环，保证水泵的正常运转。
9．文丘里管和风压引管（并不是所有的风机都有这种装置）
前锋壁挂炉文丘里管和风压引管，由于两根管结构及测压方式的不同，它们在烟道内给风压开关测得两个不同的压力，通过比较压力的差值，可以监测到烟道的运行状态。
当运行压力差值不能满足锅炉的使用要求时，锅炉自动停机。
10．限温装置
前锋壁挂炉限温装置为锅炉的一种自动保护装置，当锅炉的运行温度超过限定的温度（92℃）时，锅炉自动停机。
以防止产生干烧情况。
此时锅炉会有相应的故障灯显示，以方便检查。
11．风机
前锋壁挂炉风机是保证锅炉排烟正常的主要部件。
它为排烟系统的动力装置。
在日常的使用和维护中，需要对可能妨碍风机正常运行的杂物进行清理。
12．风压开关
前锋壁挂炉风压开关为锅炉的一种安全保护装置，它内部被一瓣膜分为两个腔体，在瓣膜的两侧的两个腔体分别与两个测压管相连接，通过比较压力测量管获得的压力，来检测排烟系统是否正常运行。
13．燃气阀门
前锋壁挂炉燃气阀门为保证锅炉正常燃烧的主要部件，它可以在一定的燃气压力的范围内，使锅炉稳定地燃烧并可以根据锅炉热输出的要求而自动进行燃气供给量的调节，以实现锅炉的自动的比例调节。
另外在锅炉不能正常工作时，燃气阀自动停止燃气的供应，以保证使用的安全。
14．温度传感器
前锋壁挂炉锅炉的温感器有采暖和热水温感器，它感知热水或采暖的运行温度，并可以获得非常精确的温度。
使锅炉的控制非常方便和准确。
温感器的温度控制原理为随温度的变化，温感器电阻值也随之变化，因而会给主控制电路板不同的电流值，而获得锅炉此时的运行温度。
如果温度传感器损坏或短路，锅炉会自动停止工作。
当系统设定在供暖状态时，系统水在水泵的作用下通过主热交换器在供暖系统内运行。
由于系统水泵的工作，会在水压微动开关内瓣膜的两侧形成压力差值，推动与瓣膜相连接的推杆工作，使水压微动开关闭和，锅炉主电路板感知水系统循环正常。
当水流量超过450l/h时，图中所示自动旁通截止阀截止，采暖水直接流到采暖系统。
相反，如果当水流量小于450l/h时系统阻力太大，水流将压缩截止阀弹簧，截止阀门打开，水流将从旁通到采暖系统的回水管，自动旁通接通。
