[S3600]H3C交换机配置详解本文来源于网络，感觉比较全面，给大家分享；一.用户配置:<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin [H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息<H3C>debugging ip 开启IP调试功能<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3< H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN< H3C>debugging cluster七.QoS配置:QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M [H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration< H3C>save[H3C]restore default 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version< H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-center enable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level 8 设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical 4.errors 5.warnings 6.notifications rmational 8.debugging< H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

H3C核心交换机配置

H3C核心交换机配置H3C核心交换机配置H3C每年将销售额的15%以上用于研发投入，在中国的'北京、杭州和深圳设有研发机构，在北京和杭州设有可靠性试验室以及产品鉴定测试中心。

以下是店铺整理的关于H3C核心交换机配置，希望大家认真阅读!1、核心交换机新建用户admin密码admin@h3c，并关联远程登录服务，如telnet web网页登录、ssh远程登录。

并开启telnet、web登录服务、ftp服务#local-user adminpassword cipher admin@h3cauthorization-attribute level 3service-type telnetservice-type ftpservice-type web#telnet server enable#ip http enable#user-interface vty 0 15authentication-mode scheme2、如需新增vlan网段，先新建对应vlan，新建网关、把网线口加入到此vlan，这里例举新增vlan11，网关172.30.162.1/24,把0/0/27-0/0/28口添加到vlan162#vlan 162port GigabitEthernet 0/0/27 to GigabitEthernet 0/0/28#interface Vlan-interface162ip address 172.30.162.1 255.255.255.03、开启DHCP自动获取功能，此功能一般只需要在核心交换机上开启，比如这里开启vlan162网段的DHCP功能，并禁止分配172.30.162.1-100#dhcp server ip-pool 162network 172.30.162.0 mask 255.255.255.0gateway-list 172.30.162.1dns-list 88.0.0.216 88.0.0.218#dhcp enable#dhcp server forbidden-ip 172.30.162.1 172.30.162.100关闭192.168.11.0网段的DHCP自动获取功能#undo dhcp server ip-pool 114、下联交换机口必须配置成trunk口，并允许所有vlan通过，比如2槽位板卡，开启trunk配置，这里例举2/0/1和2/0/2口要下接接入交换机#interface GigabitEthernet2/0/1port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 1000#interface GigabitEthernet2/0/2port link-type trunkport trunk permit vlan 10 20 30 40 50 80 162 500 10005、查看交换机端口使用情况，可查看端口激活状态up或者DOWN，端口工作速率，端口模式，端口对应的vlan号dis interface briefThe brief information of interface(s) under route mode: Link: ADM - administratively down; Stby - standbyProtocol: (s) - spoofingInterface Link Protocol Main IP DescriptionM-E0/0/0 DOWN DOWN --NULL0 UP UP(s) --Vlan1 UP UP --Vlan10 UP UP 192.168.10.1 POSVlan20 UP UP 192.168.20.1 KELIUVlan30 UP UP 192.168.30.1 MENJINVlan40 UP UP 192.168.40.1 TINGCHECHANGVlan50 UP UP 172.15.0.1 KEYONG-WIFI-IPVlan80 UP UP 192.168.80.1 OFFICE-WIFI-IPVlan162 UP UP 172.30.162.1 OFFICEVlan500 UP UP 192.168.60.1 AP-IPVlan1000 UP UP 172.16.100.1 MANGENT&TO-F100-E-G Vlan1101 UP UP 11.1.1.2 TO-CISCO-11.1.1.1Vlan1102 UP UP 11.1.1.6 TO-CISCO-11.1.1.5The brief information of interface(s) under bridge mode: Link: ADM - administratively down; Stby - standbySpeed or Duplex: (a)/A - auto; H - half; F - fullType: A - access; T - trunk; H - hybridInterface Link Speed Duplex Type PVID DescriptionBAGG1 UP 2G(a) F(a) A 1000 TO-F100-E-GBAGG2 UP 2G(a) F(a) T 1 WLAN-COTROLGE0/0/1 DOWN auto A T 1GE0/0/2 DOWN auto A T 1GE0/0/3 DOWN auto A T 16、查看各个vlan所有在线电脑ip，可通过命令查看在线ip地址-mac地址-学习来源(所接端口)，下面列举查看管理vlan 1000网段交换机在线情况，可以看到下列ip的交换机都在正常工作，都在线dis arp vlan 1000Type: S-Static D-Dynamic M-MultiportIP Address MAC Address VLAN ID Interface Aging Type172.16.100.36 5cdd-703f-6e50 1000 GE0/0/13 18 D172.16.100.14 7425-8aef-811a 1000 GE0/0/13 13 D172.16.100.37 e468-a38e-ee5b 1000 GE0/0/14 3 D172.16.100.2 70ba-ef69-4adf 1000 BAGG1 3 D172.16.100.3 70f9-6d0d-e4d6 1000 BAGG2 15 D【H3C核心交换机配置】。

h3c型交换机配置命令详细说明

H3C 交换机配置命令详解华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ；显示flash中配置文件，即下次上电启动时所用的配置文件<Quidway>reset saved-configuration ；檫除旧的配置文件<Quidway>reboot ；交换机重启<Quidway>display version ；显示系统版本信息2、基本配置[Quidway]super password ；修改特权用户密码[Quidway]sysname ；交换机命名[Quidway]interface ethernet 0/1 ；进入接口视图[Quidway]interface vlan x ；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 ；进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ；设置口令[S3026-ui-vty0-4]user privilege level 3 ；用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ；配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ；配置端口工作速率[Quidway-Ethernet0/1]flow-control ；配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ；配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ；设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ；激活端口[Quidway-Ethernet0/2]quit ；退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ；创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ；将以太网端口Ethernet1/0/1加入聚合组1 [DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ；将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

H3C华三交换机基本配置命令大全,别到用的时候找不到了

H3C华三交换机基本配置命令大全，别到用的时候找不到了！本期我们一起来学习一下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b 进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 100【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。

三、H3C交换机基础配置说明1、以太网端口的链路类型Access link：只能允许某一个vlan的untagged数据流通过。

Trunk link：允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。

Hybrid link：允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。

hybrid link端口可以允许多个vlan的报文发送时不携带标签，而Trunk端口只允许缺省vlan的报文发送时不携带标签。

H3C交换机配置命令

H3C交换机基础配置命令前面我们提过到华为与思科的交换机的基础配置命令，交换机的配置原理基本上都是类似的，很多朋友就问到H3C的配置命令，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。

一、用户配置:<H3C>system-view[H3C]super passwordH3C 设置用户分级密码[H3C]undo superpassword 删除用户分级密码[H3C]localuser bigheap 1234561 Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap 删除Web网管用户[H3C]user-interface aux0 只支持0[H3C-Aux]idle-timeout 250 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout 恢复默认值[H3C]user-interface vty0 只支持0和1[H3C-vty]idle-timeout 250 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout 恢复默认值[H3C-vty]set authentication password123456 设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword 取消密码[H3C]displayusers 显示用户[H3C]displayuser-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface20 创建并进入管理VLAN[H3C]undo interface vlan-interface20 删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234)[H3C-Vlan-interface20]undo ipaddress 删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 指定缺省网关(默认无网关地址) [H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undoshutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 查看管理VLAN的接口信息<H3C>debuggingip 开启IP调试功能<H3C>undo debugging ip三、DHCP客户端配置:[H3C-Vlan-interface20]ip addressdhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息<H3C>debuggingdhcp-alloc 开启DHCP调试功能<H3C>undo debugging dhcp-alloc四、端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal 内环测试[H3C-Ethernet0/3]loopbackexternal 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall 允许所有的VLAN通过当前的trunk 端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 删除该汇聚组[H3C]link-aggregation modeegress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound 表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五、VLAN配置:[H3C]vlan 2[H3C]undo vlanall 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 显示user-group 20的相关信息六、集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undoadministrator-address 退出集群[H3C]displaycluster 显示集群信息[H3C]management-vlan2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN七、QOS配置:QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 设置端口优先级为7,默认为0[H3C]priority-trustcos 设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)[H3C]queue-scheduler hq-wrr 2 4 68 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler 显示队列调度模式及参数[H3C]displaypriority-trust 显示优先级信任模式八.系统管理:[H3C]mac-address blackhole H-H-H vlan1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault 恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable 启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 设置系统日志级别为8,默认为 5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center 显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer 清除日志缓冲区的信息<H3C>resettrapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndpenable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet0/1 显示指定端口NDP发现的邻居信息<H3C>debugging ndp interface Ethernet0/1HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

H3C 交换机配置命令手册

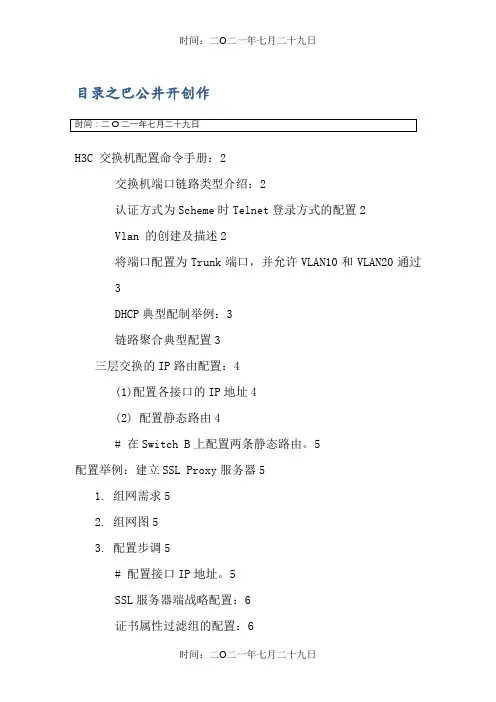

目录之巴公井开创作H3C 交换机配置命令手册：2交换机端口链路类型介绍：2认证方式为Scheme时Telnet登录方式的配置2Vlan 的创建及描述2将端口配置为Trunk端口，并允许VLAN10和VLAN20通过3DHCP典型配制举例：3链路聚合典型配置3三层交换的IP路由配置：4(1)配置各接口的IP地址4(2) 配置静态路由4# 在Switch B上配置两条静态路由。

5配置举例：建立SSL Proxy服务器51. 组网需求52. 组网图53. 配置步调5# 配置接口IP地址。

5SSL服务器端战略配置：6证书属性过滤组的配置：6证书ACP战略配置：7SSL Proxy服务器战略配置：7# 配置目标HTTP服务器。

7运行SSL Proxy服务器：7# 配置ACL，用来匹配将要进行SSL代理的数据流。

7# 将路由战略应用到接口上。

8H3C 交换机配置命令手册：交换机端口链路类型介绍：1．Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；2．Trunk类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；3．Hybrid类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

认证方式为Scheme时Telnet登录方式的配置#telnet server enable#local-user guestservice-type telnetlevel 3password simple 123456#Vlan 的创建及描述#<SwitchA> system-view#进入配置选项命令行[SwitchA] vlan 100#创建当前VLAN[SwitchA-vlan100] description Dept1#当前VLAN的描述[SwitchA-vlan100] port GigabitEthernet 1/0/1#将当前端口加入到对就的VLAN下面将端口配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1#进入当前端口[SwitchA-GigabitEthernet1/1]port link-type trunk#将当前端口设为中继[SwitchA-GigabitEthernet1/1]port trunk permit vlan all #允许所有VLAN通过[SwitchA-vlan100] quit#退出DHCP典型配制举例：#[SwitchA] dhcp server ip-pool 0#建立DHCP组[SwitchA-dhcp-pool-0] network 10.1.1.0 mask 255.255.255.0#地址池范围[SwitchA-dhcp-pool-0] domain-name #WINS服务器地址[SwitchA-dhcp-pool-0] dns-list 10.1.1.2#DNS服务器地址[SwitchA-dhcp-pool-0]nbns-list 10.1.1.4#从DNS的配制[SwitchA] dhcp server forbidden-ip 10.1.1.2#不介入的地址分配的地址（保存地址）[SwitchA] dhcp server detect# 配置伪服务器检测功能。

H3C交换机基本配置命令大全介绍

H3C交换机基本配置命令大全介绍交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，其中H3C交换机是比较常用的一种，那么有哪些配置命令呢?这篇文章主要介绍了H3C交换机基本配置命令明细一览,需要的朋友可以参考下1：配置登录用户，口令等//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] //配置视图(配置密码后必须输入密码才可进入配置视图)[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码system-view[H3C]super password level 3 cipher/simple xxxxx //设置本地登录交换机命令[H3C] aaa //进入aaa认证模式定义用户账户[H3C-aaa] local-user duowan password cipher duowan[H3C-aaa] local-user duowan level 15[H3C-aaa] local-user duowan service-type telnet terminal ssh //有时候这个命令是最先可以运 //行的，上边两个命令像password，level都是定义完vty 的 // authentication-mode aaa后才出现[H3C-aaa] quit[H3C] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[H3C-ui-vty0-4] authentication-mode aaa[H3C-ui-vty0-4] quit单独设置远程登录账户：system-view[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password //设置登录模式[H3C-ui-vty0-4]user privilege level 3 //管理权限配置，3为管理级权限[H3C-ui-vty0-4]set authentication password cipher 123456 //设置登录密码以密文方式登录[H3C-ui-vty0-4]quit[H3C]2：H3C VLan设置创建vlan：//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[H3C-vlan10] quit //回到配置视图[H3C] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[H3C-vlan100] quit //回到配置视图将端口加入到vlan中：[H3C] interface GigabitEthernet2/0/1 (10G光口)[H3C- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[H3C- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[H3C- GigabitEthernet2/0/1] quit[H3C] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。
