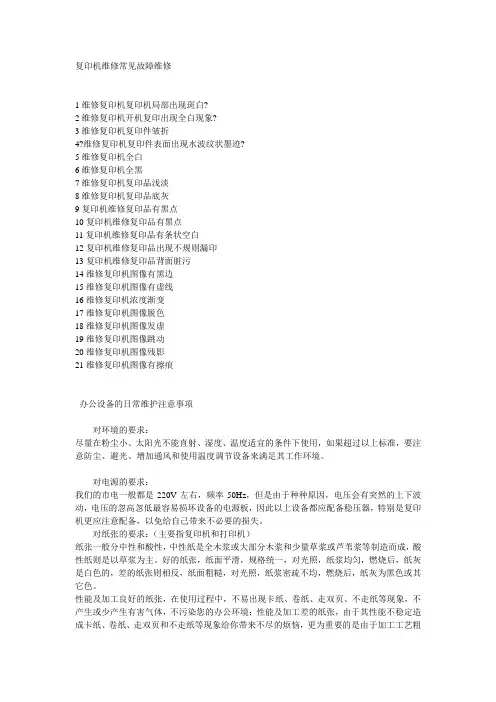

松下复印机维修全集概要

松下复印机维修全集7713、7715机子进入维修模式：依次按住“纸合选者键”、“DOWN"、”1“退出：依次按住“纸合选者键”、”清除\停止"松下EP—7715 自疹代码E101 光学部传感器光学部驱动板故障E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障E141 光学冷却风扇B故障E220 手送纸传感器故障 E303 碳粉密度传感器故障E310 高压漏电 E320 主马达故障E322 防黑胶片异常 E330清洁灯故障E401 定影器故障 E410 定影器排风扇故障E501 24V低压电源故障E504 10V低压电源板.CPU板故障E535 主控板信号故障 E542 计数器故障U13 碳粉不足U16 载体槽不良服务开关模式同时按下纸盒键和倍率下键，显示C00用数字键输入代码按复印键操作开始输出检查确认左侧安全开关在ON位置20 定影器排风扇 21 光学冷却风扇22 全速电磁阀 23 半速电磁阀24 自动板电磁阀 25 暴光灯26 主马达.除电灯.磁辊偏压27 24V ON28 送纸离合器 29 手送纸离合器30 同步离合器 31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内 1=北欧2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动 1=30秒 2=1分 3=2分03 节电标准=0 0=无 1=2分 2=4分09 加热灯控制方式标准=0 0=零伏检测1=项位控制10 光学散热标准=1 0=复印转 1=标准13 省电模式时间调整标准=0 0=无1=5分2=10分3=30分4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测1=AE检测34 鼓低色修正功能标准=2 0=无1=1600修正张2=2000修正张3=2400修正张50 浓淡度模式设定标准=2 0=无自动 1=自动优先 2=手动优先59 无粉后复印标准=0 0=停止 1=可以复印63 补粉后U13消除标准=0 0=按任意键 1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定1=1千张2=2千张3=4千张4=1.6万张5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸 1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50— +50〉03等倍率〈与送纸方向垂直〉〈-20— +20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉先进入F7状态按复印键，显示C00用数字键输入代码按复印键，显示计数器张数，按两次停止/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数 F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下EP—7715 自疹代码E101 光学部传感器光学部驱动板故障E121 光学传感器.马达.光学驱动板故障E122 反射镜传感器.反射镜驱动马达故障.E132 色度检测板故障E140 光学冷却风扇A故障E141 光学冷却风扇B故障E220 手送纸传感器故障 E303 碳粉密度传感器故障E310 高压漏电 E320 主马达故障E322 防黑胶片异常 E330清洁灯故障E401 定影器故障 E410 定影器排风扇故障E501 24V低压电源故障E504 10V低压电源板.CPU板故障E535 主控板信号故障 E542 计数器故障U13 碳粉不足U16 载体槽不良服务开关模式同时按下纸盒键和倍率下键，显示C00用数字键输入代码按复印键操作开始输出检查确认左侧安全开关在ON位置20 定影器排风扇 21 光学冷却风扇22 全速电磁阀 23 半速电磁阀24 自动板电磁阀 25 暴光灯26 主马达.除电灯.磁辊偏压27 24V ON28 送纸离合器 29 手送纸离合器30 同步离合器 31 计数器先进入F5状态按复印键，显示C00用数字键输入代码按复印键输入新数据按复印键存储，按停止/清除键两次返回到F5状态00 国家版标准=0 0=国内 1=北欧2=欧洲01 电源濒率设定标准=1 0=50HZ 1=60HZ02 自动还原时间标准=1 0=不自动 1=30秒 2=1分 3=2分03 节电标准=0 0=无 1=2分 2=4分09 加热灯控制方式标准=0 0=零伏检测1=项位控制10 光学散热标准=1 0=复印转 1=标准13 省电模式时间调整标准=0 0=无1=5分2=10分3=30分4=60分14 省电模式选择标准=0 0=模式1 1=模式224 亮度检测标准=1 0=不检测1=AE检测34 鼓低色修正功能标准=2 0=无1=1600修正张2=2000修正张3=2400修正张50 浓淡度模式设定标准=2 0=无自动 1=自动优先 2=手动优先59 无粉后复印标准=0 0=停止 1=可以复印63 补粉后U13消除标准=0 0=按任意键 1=按纸盒+数字键70 维修符号周期设定标准=5 0=不设定1=1千张2=2千张3=4千张4=1.6万张5=3万张83 纸盒尺寸设定标准=0 0=依实际尺寸 1=依前一张时序来设定2=A3 3=A4L 5=A4R 6=B5 7=B5R先进入F6状态按复印键，显示C00用数字键输入代码按复印键用数字键输入新数据，按复印键储存，按两次停止/清除键返回到F6状态〈按淡键为负，按浓键为正〉00 等倍率调整范围=99.1%—100.9% 每格差0.1%，〈-9—+9〉01等倍率〈与送纸方向水平〉改变扫描速度每格差0.1%，〈-9—+9〉02等倍焦距调整焦距〈-50— +50〉03等倍率〈与送纸方向垂直〉〈-20— +20〉04 原稿扫描同步执行F8—02本项自动调整每格差0.2MM〈-20—+20〉05 纸张同步执行F8—02本项自动调整每格差0.5MM〈-18—+18〉07 前端空白每格差0.5MM〈-18—+18〉08 尾端转印每格差0.5MM〈-18—+18〉10 防黑胶卷定位每格差0.56MM〈-99—+99〉11 暴光灯亮度标准=62V 每格差0.2V 〈-99—+99〉12 照片暴光灯亮度标准=-8.2V 每格差0.4V 〈-9—+9〉13 缩小时暴光灯亮度65% 标准=+47V 每格差0.22V 〈-9—+9〉14 放大时暴光灯亮度141% 标准=+5.4% 每格差0.16V 〈-9—+9〉15 亮度标准设定执行F8—03本项自动修正每格差0.2V〈-99—+99〉17 栅极电压标准=820V 每格差0.2V〈-44—+16〉18 照片栅极电压标准=520V 每格差-8.3V〈-8—+52〉31 定影温度调整每格差0.7度〈-15—+15〉先进入F7状态按复印键，显示C00用数字键输入代码按复印键，显示计数器张数，按两次停止/清除键返回F7状态21总计数器记录所有复印张数22 周期保养计数供F5-70项使用扳手出现时本记录归零23 黑色铁粉总计数 F8—09后本项归零43 感光鼓计数器执行F6—61时本项归零99 清除所有电子计数所有计数归零按复印键两次先进入F8状态按复印键显示C00用数字键输入代码按复印键，操作开始00 暴光灯更换按复印键暴光灯移位，按停止/清除回位03 暴光灯亮度标准值设定按复印键自动修正08 锁定半速/全速反射镜按复印键，板面显示009 铁粉补给控制自动调整按复印键，自动调整约两分钟松下FP-7718，FP7722 自疹代码E1—01 光学扫描故障 E1—20 镜头倍率驱动故障E1—21 反射镜驱动故障 E1—23 F8-02测试输入E1—32 自动浓度原稿检测 E1—40 光学风扇马达1故障E1—41 光学风扇马达2故障 E1—43 光学风扇马达4故障E2—01 上升托盘提升马达 E2—01下层托盘提升马达E3—01 补粉马达故障 E3—03 碳粉浓度传感器故障E3—10 高压电源漏电 E3—11 高压电源漏电E3—20 主马达故障 E3—21 吸尘扇马达故障E3—22 抽风扇马达故障 E3—23吸入风扇马达故障E3—30 消电灯故障 E3—40 复印浓度传感器输出检测E3—50 转印清洁器E4—01 定影器预热故障 E4—10 抽风扇马达1E4—11抽风扇马达2 E4—12抽风扇马达3E5—01 +24V直流电源E5—04 +10V直流电源E5—10 +5V直流电源 E5—23 控制面板通讯故障E5—41 对位定时控制电路故障 E5—42 总计数器E5—50 通讯错误 E7—XX ADF故障用户代码U0 键计数器失灵或操作代码没有输入 U1 前门没关好U4 关闭分页器 U5 关闭双面单元U6关闭右侧门 U10 关闭ADFU11 清除分页器存储斗 U13 加碳粉U14 废粉满 U16 显影器没装好U18 复印机寿命上限进入维修方式同时按下用户〈USER〉键，数字3键和原稿尺寸A3键，机器进入F1状态，用数字键选择F1—F 9按复印键显示C00，输入功能代码按复印键，同时按下用户〈USER〉和消除/停止键退出F模式F1 显示器全亮 F2 单页复印操作F3 双面复印操作 F4输入/输出检查F5 改变复印机功能 F6 调整和编程F7 电子计数器 F8 复印机操作调整F9 电话号码编程F4 输出检查26 定位轮离合器 27 手送纸进纸离合器28 手送纸进纸离合器 29 主马达30 对位轮离合器 31主定影灯32 副定影灯 33 暴光灯34 臭氧/吸尘/冷却风扇35 循环离合器36 出纸选择离合器 37 抽风马达138抽风马达2 39 光学风扇1和440 光学风扇2和3 41 进纸离合器42 总计数器 43 键计数器45 +24V输出F5功能编程0 国家版本标准=1 0=日本1=美国 2=欧洲1 频率 0=50HZ 1=60HZ2 自动复位时间标准=2 0=无1=1.45S 2=2：1M 3=3：3M3 节能时间标准=7 0=15M 1=30M 2=60M 3=1.5H 4=2H 5=3H 6=4H 7=无7 语言变更标准=0 0=日语 1=英语 2=德语9 定影灯项位控制标准=0交*控制 1=项位控制10 光学冷却风扇控制标准=1控制方式 0=正常动作11 复印保留功能标准=1检测 0=不检测13 自动关闭时间标准=0=无 1=30M 2=60M 3=1.5HR 4=3HR 5=4HR14 上纸盒复印纸尺寸设定标准=0=无 1=3A 2=B4 3=A4 4=A4R 5=A515 下纸盒复印纸尺寸设定同上25 复印浓度感应器标准=1=检测 0=不检测58 U14废粉满标准=0=停止复印 1=可以复印59 U13无碳粉标准=0=停止复印 1=可以复印60 纸盘选择0=手动1=自动70 预防维护标准=0 0=无 1=1.5K 2=2.5K 3=3.5K 4=10K 5=15K6=20K 10=80K 11=90K 工厂设定=10=8万71 预防维护0=不标识1=标识72 定影器清洁辊计数0=继续复印1=停止复印《标准=1》73 清洁辊计数器选择 0=120K 1=80K80 纸张尺寸优先选择标准=A4 0=A4R 1=B4 3=A3 4=B5R 5=B590 风鸣器标准=1=有0=无F6 调整编程0 100%垂直和水平倍率标准=100% 范围= -9—+9 +放大–缩小1 100%水平倍率标准=100% 范围= -9—+2 100%距焦范围= -50—+503 100%垂直倍率范围= -50—+50 +放大键 -缩小键4 原稿对位检测时间范围= -30—+3011暴光标准范围= -99—+9912图片暴光电压范围= -99—+9913 缩小暴光14 放大暴光17 栅极电压标准标准=810V19 偏压标准电压标准= -200V21 碳粉浓度传感器增益电压标准= -6.5V99 F5 F6初始化回到工厂初始值F7 计数器22 预防维护总计数器维护呼叫指示器ON，PM计数器被消零35 手送纸计数器36 下层纸盘计数器37 上层纸盘计数器F8 操作调整00 更换暴光灯灯架前移450MM，按清除/停止键返回08 反射镜和镜头锁定操作按复印键09 碳粉浓度感应器自动调整更换载体时按复印键，调整约两分钟10 鼓充电电压检查F9 电话号码输入按复印键，输入电话号码，〈—〉复位键，空格=图片/自动键。
