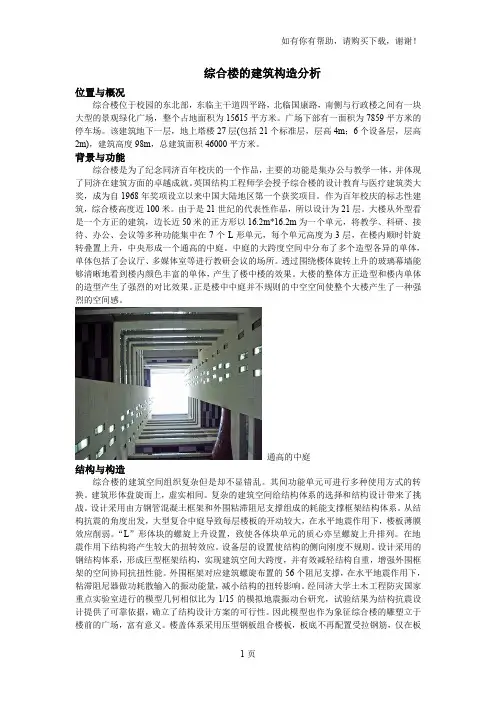

同济大学综合楼构造分析

同济大学综合楼构造分析

综合楼的建筑构造分析位置与概况综合楼位于校园的东北部,东临主干道四平路,北临国康路,南侧与行政楼之间有一块大型的景观绿化广场,整个占地面积为15615平方米。

广场下部有一面积为7859平方米的停车场。

该建筑地下一层,地上塔楼27层(包括21个标准层,层高4m;6个设备层,层高2m),建筑高度98m,总建筑面积46000平方米。

背景与功能综合楼是为了纪念同济百年校庆的一个作品,主要的功能是集办公与教学一体,并体现了同济在建筑方面的卓越成就。

英国结构工程师学会授予综合楼的设计教育与医疗建筑类大奖,成为自1968年奖项设立以来中国大陆地区第一个获奖项目。

作为百年校庆的标志性建筑,综合楼高度近100米。

由于是21世纪的代表性作品,所以设计为21层。

大楼从外型看是一个方正的建筑,边长近50米的正方形以16.2m*16.2m为一个单元,将教学、科研、接待、办公、会议等多种功能集中在7个L形单元,每个单元高度为3层,在楼内顺时针旋转叠置上升,中央形成一个通高的中庭。

中庭的大跨度空间中分布了多个造型各异的单体,单体包括了会议厅、多媒体室等进行教研会议的场所。

透过围绕楼体旋转上升的玻璃幕墙能够清晰地看到楼内颜色丰富的单体,产生了楼中楼的效果。

大楼的整体方正造型和楼内单体的造型产生了强烈的对比效果。

正是楼中中庭并不规则的中空空间使整个大楼产生了一种强烈的空间感。

通高的中庭结构与构造综合楼的建筑空间组织复杂但是却不显错乱。

其间功能单元可进行多种使用方式的转换。

建筑形体盘旋而上,虚实相间。

复杂的建筑空间给结构体系的选择和结构设计带来了挑战。

设计采用由方钢管混凝土框架和外围粘滞阻尼支撑组成的耗能支撑框架结构体系。

从结构抗震的角度出发,大型复合中庭导致每层楼板的开动较大,在水平地震作用下,楼板薄膜效应削弱。

“L”形体块的螺旋上升设置,致使各体块单元的质心亦呈螺旋上升排列。

在地震作用下结构将产生较大的扭转效应。

设备层的设置使结构的侧向刚度不规则。

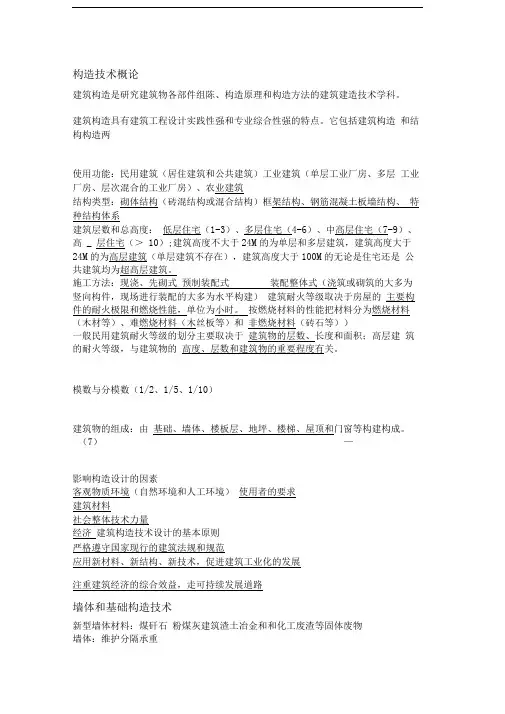

同济建筑构造要点

同济建筑构造要点

构造技术概论建筑构造是研究建筑物各部件组陈、构造原理和构造方法的建筑建造技术学科。

建筑构造具有建筑工程设计实践性强和专业综合性强的特点。

它包括建筑构造和结构构造两使用功能:民用建筑(居住建筑和公共建筑)工业建筑(单层工业厂房、多层工业厂房、层次混合的工业厂房)、农业建筑结构类型:砌体结构(砖混结构或混合结构)框架结构、钢筋混凝土板墙结构、特种结构体系建筑层数和总高度:低层住宅(1-3)、多层住宅(4-6)、中高层住宅(7-9)、高 _ 层住宅(>10);建筑高度不大于24M的为单层和多层建筑,建筑高度大于24M的为高层建筑(单层建筑不存在),建筑高度大于100M的无论是住宅还是公共建筑均为超高层建筑。

施工方法:现浇、先砌式预制装配式装配整体式(浇筑或砌筑的大多为竖向构件,现场进行装配的大多为水平构建)建筑耐火等级取决于房屋的主要构件的耐火极限和燃烧性能,单位为小时。

按燃烧材料的性能把材料分为燃烧材料(木材等)、难燃烧材料(木丝板等)和非燃烧材料(砖石等))一般民用建筑耐火等级的划分主要取决于建筑物的层数、长度和面积;高层建筑的耐火等级,与建筑物的高度、层数和建筑物的重要程度有关。

模数与分模数(1/2、1/5、1/10)建筑物的组成:由基础、墙体、楼板层、地坪、楼梯、屋顶和门窗等构建构成。

(7)—影响构造设计的因素客观物质环境(自然环境和人工环境)使用者的要求建筑材料社会整体技术力量经济建筑构造技术设计的基本原则严格遵守国家现行的建筑法规和规范应用新材料、新结构、新技术,促进建筑工业化的发展注重建筑经济的综合效益,走可持续发展道路墙体和基础构造技术新型墙体材料:煤矸石粉煤灰建筑渣土冶金和和化工废渣等固体废物墙体:维护分隔承重材料:砖块板幕墙砖:粘土多孔砖灰砂砖炉渣砖陶粒混凝土多孔砖和混凝土多孔砖块:混凝土空心小砌块加气混凝土砌块陶粒混凝土砌块石块(产地)板:钢筋混凝土(夹心)墙板加气混凝土墙板幕墙:玻璃铝板石板;砌筑式墙板筑式墙装配式墙纵墙与横墙墙体的构造设计要求满足结构设计要求满足节能建筑外墙热工性能的要求满足防火要求满足隔声要求砖依材料分,粘土砖、灰砂砖、炉渣砖等;依制作形式分, 实心砖、多孔砖和空心砖等。

建筑考研构造原理第二章总结

建筑考研构造原理第二章总结

§2建筑承载1、试说明砖混结构中墙体厚度的确定因素。

(应从外墙、内墙、隔墙分别说明)(1)结构强度,即砖墙的承载力(2)抗风能力(3)保温性能2、以楼板结构层为例简述对建筑承载系统的基本要求(1)建筑承载系统要有足够的承载能力对于楼板结构层,采用适宜的结构材料,合理的结构形状和尺寸,使其能够承受使用荷载和自重(2)建筑承载系统要有良好的抗变形能力对于楼板结构层,要有足够的刚度,合理的高跨比,使楼板的变形在允许的范围内,防止楼板外观变形,活产生局部裂缝,甚至断裂,造成整个楼板结构层的破坏(3)建筑系统要有足够的抗震能力对于楼板结构层,要做好板与板之间、板与墙之间或板与柱之间的连接,保证楼板结构层的整体性和较好的延性3、以墙体结构层为例简述对建筑承载系统的基本要求(1)建筑承载系统要有足够的承载能力对于墙体,应采用适宜的结构材料,合理的结构形状和尺寸,使其可以承受楼板和屋顶传递下来的竖向荷载,以及风和地震作用下的横向荷载(2)建筑承载系统要有良好的抗变形能力对于墙体,要有足够的刚度,合理的高厚比,使墙体的变形在允许的范围内,并保证墙体的稳定性(3)建筑系统要有足够的抗震能力地震区应考虑地震作用下的墙体承载力4、承载系统的作用,以砌筑墙体为例说明(墙承载结构在竖向分系统只有结构墙体,其主要功能)(1)承受和传递竖向荷载:承受的竖向荷载就是墙体自身重力荷载,传递的竖向荷载包括由上部楼板层和屋盖传来的竖向荷载以及上部墙体重力两部分(2)承受并传递风荷载和地震作用等水平荷载(3)加强结构的整体水平刚度5、墙承载结构水平分系统中的各个构件的主要功能(1)承受施加在其上的竖向荷载,包括其自身重力荷载、装修构造层的重力荷载以及各种活荷载等(2)传递由结构墙体传来的水平荷载,包括风荷载和地震作用等(3)约束结构墙体,以提高墙体结构以及整个建筑的结构稳定性6、建筑承重系统的作用并以柱为例说明(1)柱承载结构水平跟系统中的各个构件的主要功能:○1承受施加在其上的竖向荷载,包括其自身重力荷载、装修构造层的重力荷载以及各种活荷载等○2传递主要由剪力墙、筒体等传来的水平荷载,包括风荷载和地震作用等○3楼板等构件约束梁,以提高柱的稳定性,并最终加强结构的整体刚度和整体稳定性(2)柱承载结构竖向分系统中主要的构件是柱,如果是柱、墙组合承载结构,则还有剪力墙等构件:○1对于柱来说,首先是承受和传递竖向荷载,承受竖向荷载就是柱自身重力荷载,传递的竖向荷载包括由上部水平分系统的构件传来以及上部柱的重力两部分。

同济大学研究生《高等混凝土结构理论》复习要点与教学大纲

同济大学研究生《高等混凝土结构理论》复习要点与教学大纲

这是同济大学《高等混凝土结构理论》期末考试的复习要点,希望对考博选考3007高等混凝土与钢结构这门课的同学有所帮助。

1.Stress-strain curves of concrete under monotonic, repeated and cyclic uniaxial loadings. 单轴受力时混凝土在单调、重复、反复加载时的应力应变曲线。

2.Creep of concrete (linear and nonlinear) 混凝土的徐变(线性、非线性徐变)3.Components of deformation of concrete 混凝土变形的多元组成4.Process of failure of concrete under uniaxial compression 混凝土在单向受压时破坏的过程。

5.Strength indices of concrete and the relations among them 混凝土的强度指标及其之间关系6.Features of stress-strain envelope curve of concrete under repeated compressive loading. 混凝土单向受压重复加载时的应力应变关系的包络线的特征。

7.The crack contact effect of concrete and its representation in stress-strain diagram. 混凝土的裂面效应及其在应力应变关系图上的表示。

8.The multi-level two-phase system of concrete. 混凝土的多层次二相体系。

9.The rheological model of concrete. 混凝土的流变学模型。

10.Influence of stress gradient on strength of concrete. 应力梯度对混凝土强度的影响。

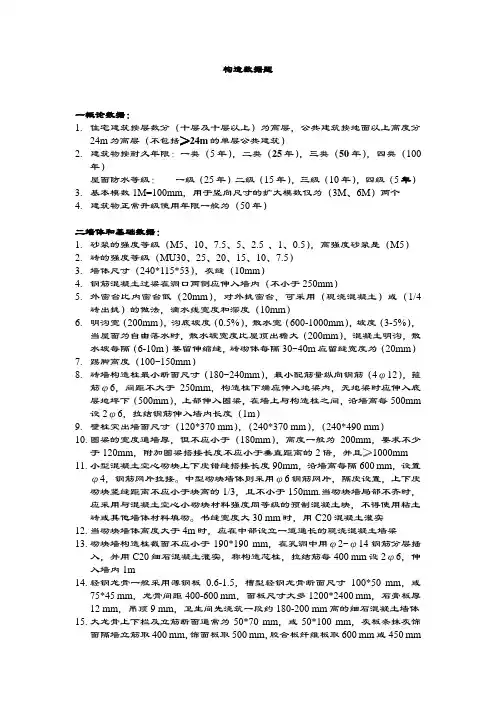

同济大学建筑物理考研试题资料构造数字题答案小明整理

同济大学建筑物理考研试题资料构造数字题答案小明整理

构造数据题一概论数据:1.住宅建筑按层数分(十层及十层以上)为高层,公共建筑按地面以上高度分24m为高层(不包括≥24m的单层公共建筑)2.建筑物按耐久年限:一类(5年),二类(25年),三类(50年),四类(100年)屋面防水等级:一级(25年)二级(15年),三级(10年),四级(5年)3.基本模数1M=100mm,用于竖向尺寸的扩大模数仅为(3M、6M)两个4.建筑物正常升级使用年限一般为(50年)二墙体和基础数据:1.砂浆的强度等级(M5、10、7.5、5、2.5 、1、0.5),高强度砂浆是(M5)2.砖的强度等级(MU30、25、20、15、10、7.5)3.墙体尺寸(240*115*53),灰缝(10mm)4.钢筋混凝土过梁在洞口两侧应伸入墙内(不小于250mm)5.外窗台比内窗台低(20mm),对外挑窗台,可采用(现浇混凝土)或(1/4砖出挑)的做法,滴水线宽度和深度(10mm)6.明沟宽(200mm),沟底坡度(0.5%),散水宽(600-1000mm),坡度(3-5%),当屋面为自由落水时,散水坡宽度比屋顶出檐大(200mm),混凝土明沟,散水坡每隔(6-10m)要留伸缩缝,砖砌体每隔30~40m应留缝宽度为(20mm)7.踢脚高度(100~150mm)8.砖墙构造柱最小断面尺寸(180~240mm),最小配筋量纵向钢筋(4φ12),箍筋φ6,间距不大于250mm,构造柱下端应伸入地梁内,无地梁时应伸入底层地坪下(500mm),上部伸入圈梁,在墙上与构造柱之间,沿墙高每500mm设2φ6,拉结钢筋伸入墙内长度(1m)9.壁柱突出墙面尺寸(120*370 mm),(240*370 mm),(240*490 mm)10.圈梁的宽度通墙厚,但不应小于(180mm),高度一般为200mm,要求不少于120mm,附加圈梁搭接长度不应小于垂直距离的2倍,并且≥1000mm11.小型混凝土空心砌块上下皮错缝搭接长度90mm,沿墙高每隔600 mm,设置φ4,钢筋网片拉接。

同济大学建筑构造|特种构造考研讲解

同济大学建筑构造|特种构造考研讲解

Байду номын сангаас 3.重难点
填空
(3个模数) 2010C
2012T
3.重难点
2010 2009T
3.重难点
砂浆符号 M 2010H
3.重难点
2009 C
2010 W 2009 C
3.重难点
3.重难点
砖 基本尺寸
门窗过梁 基本形式
地面层防水层设置
窗台构造 选一种记下即可
构造柱 轻质隔墙的构造柱
基础
3.重难点
3.重难点
楼板在梁上的搁置 梁有效高度的计算
隔墙与楼板的关系 三种搁置方法
地面层如何防潮 4种做法
楼板隔声 三种方法
双向板和单向板 力的就近原则
3.重难点
3.重难点
正置屋面
倒置屋面
坡屋面 构造方式
瓦屋面
坡屋面 防水
通风隔热屋面
3.重难点
楼梯 净高要求
3.重难点
3.重难点
门\窗剖面
门窗开启线 自己画下旋平开窗
3.重难点
目录
3.重难点
3.重难点 3.重难点
3.重难点
3.重难点
3.重难点
3.重难点
3.重难点
今天先到这里,谢谢:)
建筑构造|特种构造
建筑构造|特种构造
填空,选择,画图,名词解释
简答,大画图题
2.考查倾向
• 画图题的地位进一步下降,355基本不考画图题 • 数值记忆性与文字记忆性填空题较多 • 要求理解和掌握基本原理
目录
• 1概论(建筑的分类、等级、组成) • 2墙体+基础(砖、块、板、幕墙、装修、保温;基础;地下室) • 3楼地面(楼板、顶棚、地面地坪、阳台、楼板隔声) • 4屋顶(屋顶分类与坡度、平屋顶、坡屋顶、屋顶保温隔热) • 5楼梯(形式与尺度、钢筋砼楼梯、细部构造,台阶坡道、电梯) • 6门窗(门窗的形式、木门构造、窗的构造、外窗遮阳) • 7变形缝(分类设置原则、各缝构造)

建筑构造考研知识点

建筑构造考研知识点

《建筑构造》考研知识点复习资料1世界建筑委员会的高层建筑分类标准,我国高层建筑的分类标准。

(P2、联合国教科文组织所属世界高层建筑委员会建议按高层建筑高度的高度分四类:第一类:9~~16层(最高到50米)第二类:17~~25层(最高75米)第三类:26~~40层(最高到100)第四类:40层以上(及超高层建筑)我国高层建筑高度的标准【待议】:建筑物室外地面到其建筑檐口或屋面面层的高度,屋顶上的水箱间、电梯间机房、排烟机房和楼梯间出入口小间等不计入高度。

2《高层建筑防火规范》GB50045----95中规定的高层建筑定义:10层及十层以上的居住建筑(包括首层设置商业服务网点的住宅)和建筑高度超过24的公共建筑为高层建筑。

3以材料来划分的高层结建筑构形式:砌体结构、钢筋混凝土结构、钢结构、钢—混过凝土混合结构4高层建筑结构体系:1)、纯框架结构2)、纯剪力墙体系3)、筒体体系4)、体系组合(框支剪力墙体系、框架—剪力墙体系、框架—筒体体系、筒中筒体系、束筒体系)5高层建筑纯框架体系框架体系框架梁断面尺寸:根据国情,框架梁的跨度在4~9米比较经济。

梁截面高度(h)根据梁跨度(L)来估算,h=(1/15~1/10)L。

梁宽度b=(1/2~1/3)h6纯剪力墙体系特点:侧向刚度大、侧移小,属刚性结构体系。

由于剪力墙的间距比较小,所以建筑平面布置不够灵活,而且剪力墙宜双向布置及自上到下连续布置,避免刚度突变。

门窗洞口宜上下对齐,成列布置。

7、框—剪结构体系中,剪力墙布置应符合哪些原则?P9答:剪力墙布置原则:应沿建筑平面的两个主轴方向布置,保证可以承担来自任何方向的水平地震作用;剪力墙的数量要适当;每个方向剪力墙的布置均应尽量做到分散,均匀,周边,对称四准则。

8、框筒(空腹筒体)体系中矩形平面长短尺寸的关系是?P9答:矩形平面长短边之比应不大于1.5,并且边长不大于45m。

9、筒中筒结构中怎样保证内外筒共同工作?P13答:在筒中筒结构中,为保证外框筒的整体工作,开窗面积不宜大于50%,不得大于60%。

【精品】同济大学地下建筑结构复习提纲

【精品】同济大学地下建筑结构复习提纲

建筑的基石是非常非常重要的同济大学地下建筑结构复习提纲第 1 章绪论(一)地下建筑结构的概念1、掌握地下建筑结构的基本形式和基本概念。

(1)基本概念地下建筑是修建在地层中的建筑物。

它可以分为两大类:一类是修建在土层中的;一类是修建在岩层中的;广义上讲,任何结构物都是修建在相应的介质中的,例如,上部结构是修建在空气介质中,地下建筑结构一般修建在土层中、岩层中或水中。

本学科所要研究的所有问题其实都可以归为“结构与介质的相互作用问题”(二)地下建筑结构的作用*地下建筑结构,即埋置于地层内部的结构。

修建地下建筑物时,首先按照使用要求在地层中挖掘洞室,然后沿洞室周边修建永久性支护结构——即衬砌结构。

而内部结构与地面建筑的设计基本相同*作用:衬砌结构主要是起承重和围护两方面的作用。

承重,即承受岩土体压力、结构自重以及其它荷载的作用;围护,即防止岩土体风化、坍塌、防水、防潮等。

*地下建筑与地面建筑结构的区别(1)计算理论、设计和施工方法(2)地下建筑结构所承受的荷载比地面结构复杂。

(3)地下建筑结构埋置于地下,其周围的岩土体不仅作为荷载作用于地下建筑结构上,而且约束着结构的移动和变形。

所以,在地下建筑结构设计中除了要计算因素多变的岩土体压力之外,还要考虑地下结构与周围岩土体的共同作用。

这一点乃是地下建筑结构在计算理论上与地面建筑结构最主要的差别。

(三)地下建筑结构的型式结构型式首先由受力条件来控制,即在一定地质的围岩压力、水土压力和一定的爆炸与地震等动载下求出最合理和经济的结构型式;其次由地下建筑的功能要求和施工技术要求等确定。

主要有:*土层地下建筑结构型式*岩石地下建筑结构形式三、地下建筑结构的设计程序和内容初步设计的内容主要包括:(一)工程等级和要求,以及静、动荷载标准的确定;(二)确定埋置深度与施工方法;(三)初等荷载值;(四)选择建筑材料;(五)选定结构型式和布置;(六)估算结构跨度、高度、顶底板及边墙厚度等主要尺寸;(七)绘制初步设计结构图;(八)估算工程材料数量及财务概算。

同济大学《房屋建筑学》(第4版)复习笔记-建筑空间构成及组合(圣才出品)

同济大学《房屋建筑学》(第4版)复习笔记-建筑空间构成及组合(圣才出品)

第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计按照建筑平面的使用性质,分为使用部分和交通联系部分。

使用部分是指满足主要使用功能和辅助使用功能的空间。

交通联系部分是指专门用来连通建筑物各使用部分的空间。

一、建筑物使用部分的平面设计1.确定平面面积和空间形状(1)设备及家具所需占用的空间。

(2)人在该空间中进行相关活动所需的面积。

2.与建筑物使用空间的平面形状有关的因素矩形是采用最多的平面形式。

(1)该空间中设备和家具的数量以及布置方式。

(2)使用者在该空间中的活动方式。

(3)采光、通风及热工、声学、消防等要求。

二、建筑物交通联系部分的平面设计1.确定建筑物交通联系部分的平面尺寸和形状(1)满足使用高峰时段人流、货流通过所需占用的安全尺度。

(2)符合紧急情况下规范所规定的疏散要求。

(3)方便各使用空间之间的联系。

(4)满足采光、通风等要求。

2.走道(1)走道是建筑物中最大量使用的交通联系部分。

(2)走道的宽度应符合人流、货流通畅和消防安全的要求。

走道的长度对消防疏散的影响最大。

疏散距离是指使用房间对走道的出口到达疏散口之间的距离。

(3)走道的平面形状决定建筑内部的交通组织,也决定建筑物的平面形状。

3.门厅和过厅(1)门厅是指在建筑物的主要出入口处起内外过渡、集散人流作用的交通枢纽。

过厅一般位于体型较复杂的建筑物各分段的连接处或建筑物内部部分人流、物流的集中交汇处,起缓冲作用。

(2)门厅和过厅设计中的重要问题是导向性明确。

(3)在公共建筑中,门厅内还设置接待问讯台、休息座、会客处、小卖部等。

(4)门厅和过厅的内部空间组织和所形成的体形、体量,往往是建筑物设计中的活跃元素,或是复杂建筑物形态中的关节点。

4.楼梯和电梯楼梯和电梯是建筑物中起垂直交通枢纽作用的重要部分。

楼、电梯设计的首要要求是在日常生活中快速、方便地到达各使用层面。

(1)楼、电梯应靠近建筑物各层平面人流、货流的主要出入口布置,使其到达各使用部分端点的距离较为均匀。

同济大学建筑空间构成及组合

同济大学建筑空间构成及组合

房屋建筑学教学课件第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计平面图——建筑物各层的水平剖切图,是从各层标高以上大约直立的人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图。

既表示建筑物在水平方向各部分之间的组合关系,又反映各建筑空间与围合它们的垂直构件之间的相关关系。

从空间的使用性质来分析,主要可以归纳为使用和交通联系两部分指满足主要使用功能和辅助使用功能的那部分空间。

例如住宅中的起居室、卧室等起主要功能作用的空间和卫生间、厨房等起次要功能作用的空间,工业厂房中的生产车间等起主要功能作用的空间和仓库、更衣室、办公室等起次要功能作用的空间指专门用来连通建筑物的各使用部分的那部分空间。

例如许多建筑物的门厅、过厅、走道、楼梯、电梯等等第2篇建筑空间构成与组合1.1 建筑物使用部分的平面设计建筑物内部使用部分的平面面积和空间形状的主要依据:满足使用功能的需求需使用的设备及家具所需占用的空间人在该空间中进行相关活动所需的面积(包括使用活动及进行室内交通的面积)1.2 建筑物交通联系部分的平面设计●建筑物交通联系部分包括:1. 走道——建筑物中最大量使用的交通联系部分2.门厅和过厅——门厅是在建筑物的主要出入口处起内外过渡、集散人流作用的交通枢纽。

过厅一般位于体型较复杂的建筑物各分段的连接处或建筑物内部某些人流或物流的集中交汇处,起到缓冲的作用3.楼梯和电梯——建筑物中起垂直交通枢纽作用的重要部分●建筑物交通联系部分的平面面积和空间形状的主要依据:1. 满足使用高峰时段人流、货流通过所需占用的安全尺度;2. 符合紧急情况下规范所规定的疏散要求;3. 方便各使用空间之间的联系;4. 满足采光、通风等方面的需要1.2.1走道1. 布置方式:各使用空间可以分列于走道的一侧、双侧或尽端1.2.1走道1. 布置方式:各使用空间可以分列于走道的一侧、双侧或尽端2. 宽度:应符合人流、货流通畅和消防安全的要求通常单股人流的通行宽度为550~600mm。

同济大学建筑学考研建筑概论复习材料

同济大学建筑学考研建筑概论复习材料

建筑概论复习材料绪论一、建筑的分类及代表性建筑(一)按建筑的使用性质(功能)分1.民用建筑——非生产性建筑,如住宅、学校、商业建筑等。

2.工业建筑——工业生产性建筑,如主要生产厂房、辅助生产厂房等。

3.农业建筑——指农副业生产建筑,如粮仓、禽畜饲养场等。

(二)按层数分1.低层建筑指1~2层的建筑(住宅为1~3层)。

2.多层建筑一般指3~6层的建筑(住宅4~6层为多层,7~9层为中高层)3.高层建筑指超过一定高度和层数的多层建筑。

公共建筑及综合性建筑总高度超过24m者为高层,住宅10层以上为高层。

4.超高层建筑指建筑总高度超过100m的高层建筑。

(三)按规模分第二章民用建筑设计第一节概述一、建筑三要素:建筑功能、物质技术条件、建筑形象二、建筑三要素之间的关系:三个基本要素是辩证统一、不可分割的。

建筑功能是建筑的目的,是主导因素。

物质技术条件是实现这一目的的手段,依靠它可以达到和改善功能要求。

建筑形象也是发展变化的,在相同功能和物质技术条件下,可以创造出不同建筑形象。

但是有些建筑形象,是为了达到一些美的意境或某种形象效果,有时建筑形象又处于主导地位,起决定性作用。

三、民用建筑分类(一)居住建筑:供人们生活起居用的建筑物。

如住宅、宿舍等。

(二)公共建筑:供人们进行各项社会活动的建筑物。

如医院、学校等。

四、建筑设计的内容和依据(一)设计内容建筑物设计内容:建筑设计、结构设计、设备设计。

(二)设计依据1.人体尺度及人体活动所占的空间尺度。

2.家具、设备尺寸及使用它们所需活动空间尺寸。

3.温度、湿度、日照、雨雪、风向、风速。

4.地形、地质条件和地震烈度,建筑基地地形的平缓起伏,基地的地质构成、土的特性和地基承载力的大小等。

5.水文条件。

6.建筑模数协调统一标准。

(目前,我国采用100mm为基本模数,即1M=100mm,分模数、扩大模数)四、设计程序(一)设计前的准备1.熟悉设计任务书2.调查研究(二)建筑设计阶段1.初步设计2.施工图设计第二节单一建筑空间设计一、使用房间设计(一)使用房间的面积、形状和尺寸1.房间面积(1)房间容纳人数(2)家具设备(3)经济条件2.房间形状(了解)3.房间尺寸(了解)(二)房间的门窗设置(1)门的宽度和数量(2)门的位置和开启方式二、辅助房间设计(一)厕所设备及数量厕所卫生设备有大便器、小便器、洗手盆、污水池等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

●●
6. 门窗(门窗的形式、木门构造、窗的构造、外窗遮阳)
7. 变形缝(分类与设置原则、各缝构造)
● ●
1.概论
1.建筑构造:实践性强和专业综合性强。安全、适用、经济、美观。
2.分类:a.民用(居建+公建)、工业、农业 b.砌体、框架、钢筋砼板墙、空间结构 c.层数(居建:低/多/中高/高 d.现浇、预制装配、装配整体 3.等级:a.耐久年限 b.耐火极限 4.模数 1M=100mm 5.建筑物的组成 燃烧性能 名词解释 公建:24m 100m)
1.钢筋砼楼板 a.分类:板式楼板-墙承板、梁板式楼板(柱承板,包括肋梁、井格梁、无梁)、钢衬组合楼板 b.同层排水:降板排水、后墙排水 简答 c.单向板双向板、反梁 d.肋梁式(主次梁;梁高跨比、梁宽高比 填空;梁高包括板厚) e.井格梁(无主次梁;正置斜置;适合无柱空间;梁高与跨度比1/20) f.无梁楼板(无梁有柱帽;提高空间净高) g.压型钢板组合楼板(钢板做模+现浇混凝土;均为单向板) h.预制钢筋砼楼板(实心平板、槽型板、空心板) i.预制板的搁置(搁置短边;矩形梁花篮梁;板缝处理) j.预制薄板叠合楼板(预制砼薄板+现浇砼面层) 2.顶棚 a.分类(直接式抹灰、粘贴类顶棚、悬吊式顶棚) b.吊顶(吊筋、主次龙骨、面板;吊筋上人Φ 8不上人Φ 6 填空;重型灯具与吊扇单独吊顶) 3.地面地坪 a.地坪层(面层、附加层、结构层、垫层) 楼板处(面层、结构、顶棚层) b.地坪层防潮(i架空预制板 ii面层与结构层间加保温层 iii改换面层材料 画图/简答) c.地面保温(低温热水或发热电缆地面辐射供暖) d.地面面层(整体类、镶铺类、粘贴类、涂料类、木地面
7.墙体保温与隔热 a.外墙保温方法:i增加墙厚、选用孔隙率高导热系数小的外墙材料或用多种材料组成复合墙 体 ii防止外墙内部出现凝结水 iii防止外墙出现空气渗透 iiii采用具有复 合空腔构造的外墙 b.外墙隔热方法:i用热阻大、重量大的外墙材料 ii表面用光滑、浅色材料 c.外墙保温分类:i单一材料保温构造——外墙自保温(陶粒、浮石、加气砼) ii复合材料保温构造——外墙外保温、外墙内保温、夹心保温、组合保温 8.基础 a.名词解释 基础:建筑物的垂直承重构件延伸至地基的部分。 地基:支承整个建筑物的那部分天然土。 基础埋深:建筑物室外地面至基础底面的高度。 冰冻线:地面以下的冻结土与非冻结土的分界线。 b.基础埋深的因素:建筑荷载和基础类型、地下水位线、冰冻线、与周边建筑基础的关系 e.基础的分类填空:刚性、柔性;条形基础、独立基础、筏形基础/梁板式、井格式基础、箱 型基础、桩基础(6种) f.桩基础分类:摩擦桩、端承桩、摩擦端承桩;预制桩、灌注桩、爆破桩 9.地下室 a.地下室防潮:地下水位在底板以下;可用砖墙;垂直防潮层做法;底板和顶板处设水平防潮 b.地下室防水:地下水位在底板以上;用防水砼≥250;水平施工缝位置高出底板300以上 c.地下室卷材防水:转角加铺卷材、外墙卷材外做保护
6.构造设计的原则1...2...3... 简答
2.墙体+基础
1.基础是墙体的延续 2.墙体分类:a.承重墙、非承重墙(i框架建筑:幕墙、填充墙 ii砖混建筑:隔墙、自承重墙) b.砖(粘土多孔砖、灰砂砖、炉渣砖、砼砖) 块(砼空心小砌块、加气砼砌块、石块) 板(复合:钢筋砼夹心板 单一:加气砼墙板、轻集料砼墙板) 幕墙(玻璃、金属、石板、陶土板) c.砌筑式墙、板筑式墙、装配式墙 3.砖墙构造 a.多孔粘土砖比粘土砖:承载力强、保温性好 b.水泥砂浆(水泥+黄沙;水硬性,强度高,潮湿处) 混合砂浆(水泥+石灰+黄沙;和易性保水性较好,强度较高,地面以上) 石灰砂浆(石灰+黄沙;气硬性,强度低) c.墙体尺寸 d.门窗过梁(钢筋砼、钢筋砖、砖砌拱;圈梁取代过梁;两侧深入≥250;L形断面防冷桥) e.窗台(砖砌、预制钢筋砼;滴水;低窗台≤0.9m设防护措施) f.水平防潮层(标高;防水砂浆、油毡、配筋细石砼、地梁) g.垂直防潮层(室内地面高差、室内低于室外;两毡一油、防水砂浆——同地下室防潮做法)
h.勒脚/墙脚 名词解释 i.明沟 200宽、0.5%纵坡 散水 600-1000宽、5%坡度;留伸缩缝 j.构造柱(有抗震设防要求的多层底层砖混JZ;设置位置1234;最小断面240*180、配筋、 拉筋2Φ 6@500,两侧深入1m) k.圈梁(名词解释、作用;外墙圈梁L形断面;附加圈梁搭接长度) 4.砌块墙构造 a.陶粒砼砌块、加气砼砌块、砼空心小砌块 b.砼空心小砌块保温隔热性差,要在空洞中填充保温隔热材料 c.配筋砌体:砼空心小砌块+钢筋,可建造12-18层JZ。普通砌体结构JZ,不大于7层(7度设防) d.构造柱(最小断面190*190;i空洞中插钢筋浇细石砼 ii马牙槎做法) 5.隔墙隔断 a.分类:立筋隔墙、条板隔墙、砌筑隔墙 b.立筋隔墙龙骨:上槛、下槛、立筋、横档;面板材料:纸面石膏板、防火石膏板、胶合板、 纤维水泥板 c.立筋隔墙隔声构造、防潮构造(底部砌砖或浇砼) d.条板隔墙:加气砼条板、石膏条板、GRC板、彩色镀锌钢板、泰柏板 e.砌筑隔墙:与上部楼板留30空隙、上两皮砖斜砌 6.墙面装修 a.分类:抹灰、贴面、涂料、裱糊、铺钉 b.抹灰类:普通和高级、厚度、护角、墙裙、引条线 c.贴面类:陶瓷玻璃锦砖;面砖;大理石、花岗岩(各自特点);拴挂法、干挂法3种

3.楼地面
e.木地板(小格栅木地板—单层/双层;粘贴式木地板;面板-长条企口板、拼花地板) f.聚氨酯自流平地面、环氧树脂自流平地面 4.阳台雨棚 栏杆高度、间距 填空 5.楼板隔声 方法:i面层铺有弹性的铺装材料 ii面层下设弹性垫层(浮筑楼板) iii增加吊顶
《建筑构造》 颜宏亮
目录 1. 概论 (建筑的分类、等级、组成;构造设计基本原则)
●●●
2. 墙体+基础(砖、块、板、幕墙、装修、保温;基础;地下室)
●●
3. 楼地面(楼板、顶棚、地面地坪、阳台、楼板隔声)
●●
4. 屋顶 (屋顶分类与坡度、平屋顶、坡屋顶、屋顶保温隔热)
●●●
5. 楼梯(LT形式与尺度、钢筋砼LT、细部构造、台阶坡道、DT)
