英制螺纹说明及螺纹标注方法

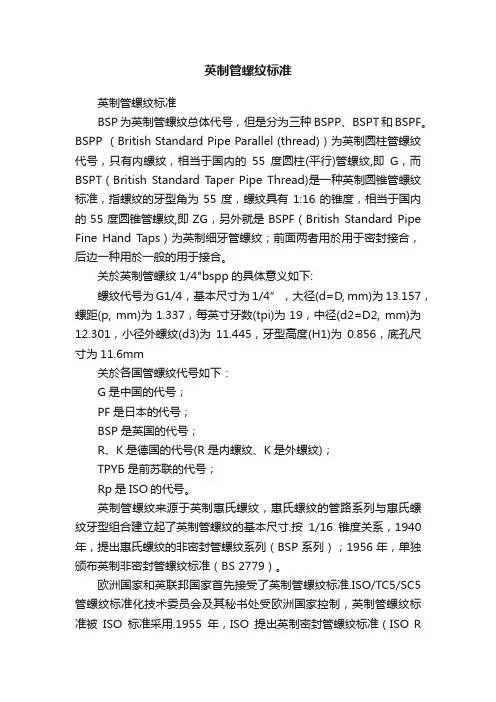

英制管螺纹标准
英制管螺纹标准英制管螺纹标准BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。
BSPP （British Standard Pipe Parallel (thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55度圆柱(平行)管螺纹,即G，而BSPT（British Standard Taper Pipe Thread)是一种英制圆锥管螺纹标准，指螺纹的牙型角为55度，螺纹具有1:16的锥度，相当于国内的55度圆锥管螺纹,即ZG，另外就是BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹；前面两者用於用于密封接合，后边一种用於一般的用于接合。
关於英制管螺纹1/4"bspp的具体意义如下:螺纹代号为G1/4，基本尺寸为1/4”，大径(d=D, mm)为13.157，螺距(p, mm)为1.337，每英寸牙数(tpi)为19，中径(d2=D2, mm)为12.301，小径外螺纹(d3)为11.445，牙型高度(H1)为0.856，底孔尺寸为11.6mm关於各国管螺纹代号如下：G是中国的代号；PF是日本的代号；BSP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。
英制管螺纹来源于英制惠氏螺纹，惠氏螺纹的管路系列与惠氏螺纹牙型组合建立起了英制管螺纹的基本尺寸.按1/16锥度关系，1940年，提出惠氏螺纹的非密封管螺纹系列（BSP系列）；1956年，单独颁布英制非密封管螺纹标准（BS 2779）。
欧洲国家和英联邦国家首先接受了英制管螺纹标准.ISO/TC5/SC5管螺纹标准化技术委员会及其秘书处受欧洲国家控制，英制管螺纹标准被ISO标准采用.1955年，ISO提出英制密封管螺纹标准（ISO R7）；1961年，ISO提出英制非密封管螺纹标准（ISO R 228）.1978年，ISO颁布了两种英制管螺纹的正式标准（ISO7-1和ISO228-1）.目前，英制管螺纹已被北美洲已外的国家所普遍接受，广泛的应用于国际贸易中。
公制英制美制螺纹标准叫法
公制英制美制螺纹标准叫法编辑:信耐精密工具ＢＳＰT/NPT ？ＢＳPＴ就是英制圆锥管螺纹标准:指螺纹得牙型角为５5°、螺纹具有1:１6得锥度1、ＢSPBＳP就是英制管螺纹。
不过,有BSP。
Tr。
, BSＰ、PＩ、, BＳP。
F。
之分。
BSＰ。
Ｔr.就是锥管螺纹,用于密封接合。
ＢSＰ。
PI.就是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Ｔr.得外螺纹嵌合。
BＳP。
F。
为平行管螺纹,用于一般得接合、光知道BSP,可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么得,麻烦大了。
2、G/BSＰP螺紋Ｇ與螺紋BＳPP一样,均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？ＢSP螺纹得特点及表示法？两种,BSPＰ(管螺纹)与BＳPT(55度角锥管螺纹,与美制60度角锥管螺纹ＮPT相对,互不兼容)4、 G螺纹与Ｒｐ螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别不？能否通用?G螺纹与Ｒｐ螺纹都就是55°圆柱管螺纹。
只就是国别(组织)不同而产生了不同得代号而已。
G就是中国、法国、前苏联、日本得代号;PF就是日本得代号;BSP、BＳPＰ就是英国得代号;R、Ｋ就是德国得代号(R就是内螺纹、K就是外螺纹);TPＹБ就是前苏联得代号;Rp就是ISO得代号。
-－——--－-—-－－——－--——-－-－—-－－BSPT与BSP 就是英国规格得锥度螺纹。
NPT 就是美国规格得锥度螺纹。
PT 就是日本得旧JIS规格锥度螺纹,相当于ISO规格得R,Ｒc、代号前面得数字表示每一英寸(2５、4mm)得螺纹数、ＤIＮ2９9９就是欧洲主要就是德国得管道用螺纹。
一、NPT牙NPT就就是一般用途得美国标准锥管螺纹、其中N表示Nationaｌ (American)美国国家标准,P表示PIPE管子,T表示TAPER锥形,牙型角为６0°、这种管螺纹在北美地区常用,或在使用ANＳI规范中经常瞧到。
管螺纹(英制)标注方法
螺纹的标注方法一般概述[文本]1、标准螺纹凡是牙型、直径和螺距都符合国家标准的螺纹称为标准螺纹。
下面仅介绍普通螺纹、梯形螺纹和非密封管螺纹。
由于螺纹采用了规定画法，没有完全表示出螺纹要素及其精度等，因此需要在图样中对螺纹进行标注。
标注螺纹的完整标注为：螺纹特征代号（牙型）、尺寸代号（大径、导程、螺距、线数）、公差带代号（顶径中径）、旋合长度代号（短、中、长三种）、旋向代号（左旋右旋）。
标准螺纹的代号直接作为尺寸文字标注，管螺纹的尺寸代号是定性的因此用引线引出标注，引出线从大径引出。
2、非标准螺纹牙型、直径等不符合标准的螺纹称为非标准螺纹。
非标准螺纹没有专用代号，需要标准每一个尺寸，技术要求等。
应当尽量采用标准螺纹。
普通螺纹的标注方法[文本]1、对于单线普通螺纹标注格式为（GB/T197-2003 2004年执行）：[文本]对于粗牙普通螺纹，不标注螺距，如M16，表示为粗牙普通螺纹，螺距可以通过查阅标准获得。
细牙螺纹必须标注螺距，如M16X1.25表示为细牙普通螺纹，螺距为1.25。
公差代号按照：中径顶径的顺序标注，表示螺纹连接时的松紧程度，用数字字母表示，数字代表精度等级，数字越小、精度越高，制造越难。
字母代表尺寸与标准尺寸偏离的程度。
一般外螺纹（杆）要比内螺纹（孔）要小一些。
外螺纹用小写字母表示，只有e、f、g、h四个字母，离h越近，间隙越小。
内螺纹用大写表示，只有G, H两。
个字母。
如果中径和顶径的公差代号相同，标一个就可以了。
旋合长度分为短、中、长三种，代号分别用S、N、L表示。
一般中等旋合长度不用标注。
右旋螺纹不标注旋向，左旋标注LH。
2、对于多线普通螺纹标注格式为：对于多线螺纹用Ph导程P(螺距)的标注方式表示,如M20XPh6P2。
螺纹的线数一般不用标注，隐含在导程和螺距之中，如果要表示的话，可在后面增加括号说明（例如双线为two starts；三线为three starts；四线为four starts），标注的线数必须使用英文。
公制英制美制螺纹标准叫法
公制英制美制螺纹标准叫法(总10页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March公制英制美制螺纹标准叫法BSPT/NPTBSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度1、BSPBSP是英制管螺纹。
不过，有., ., .之分。
.是锥管螺纹，用于密封接合。
.是平行管螺纹，用于密封接合，只有内螺纹，与.的外螺纹嵌合。
.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、G/BSPP螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种BSP螺纹的特点及表示法两种，BSPP(管螺纹)和BSPT(55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容)4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗能否通用G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。
---------------------------BSPT和BSP 是英国规格的锥度螺纹。
NPT 是美国规格的锥度螺纹。
PT 是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。
代号前面的数字表示每一英寸的螺纹数。
DIN2999 是欧洲主要是德国的管道用螺纹。
一、NPT牙NPT就是一般用途的美国标准锥管螺纹。
其中N表示National (American)美国国家标准，P表示PIPE管子，T表示TAPER 锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
公制英制美制螺纹标准叫法
公制英制美制螺纹叫法（一）编辑：信耐精密工具BSPT/NPT ？BSPT是英制圆锥管螺纹：指螺纹的牙型角为55°、螺纹具有1：16的锥度1、BSPBSP是英制管螺纹。
不过，有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹，用于密封接合。
BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。
BSP.F.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、G/BSPP螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？BSP螺纹的特点及表示法？两种，BSPP(管螺纹)和BSPT(55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容)4、G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗？能否通用？G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、的代号；PF是的代号；BSP、BSPP是英国的代号；R、K是德国的代号(R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号。
---------------------------BSPT和BSP 是英国规格的锥度螺纹。
NPT 是规格的锥度螺纹。
PT 是的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。
代号前面的数字表示每一英寸(25.4mm)的螺纹数。
DIN2999 是欧洲主要是德国的管道用螺纹。
一、NPT牙NPT就是一般用途的锥管螺纹。
其中N表示National (American)国家，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

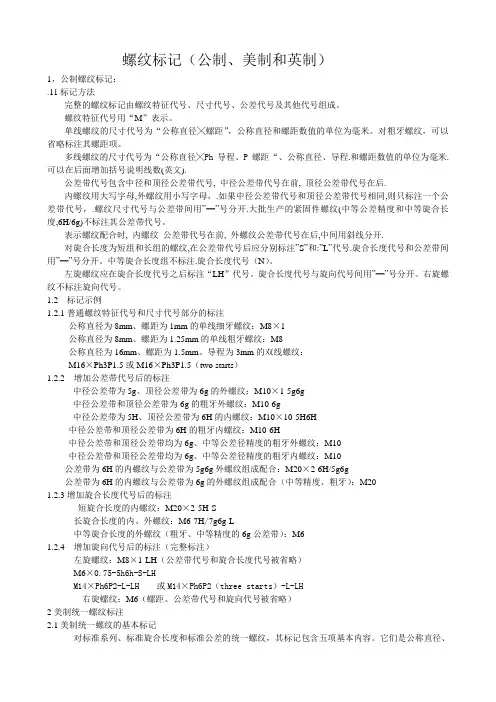

螺纹标记(公制、美制和英制)
螺纹标记（公制、美制和英制）1，公制螺纹标记：.11标记方法完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。
螺纹特征代号用“M”表示。
单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。
对粗牙螺纹，可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后.内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。
表示螺纹配合时, 内螺纹公差带代号在前, 外螺纹公差带代号在后,中间用斜线分开.对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。
中等旋合长度组不标注.旋合长度代号（N）。
左旋螺纹应在旋合长度代号之后标注“LH”代号。
旋合长度代号与旋向代号间用”━”号分开。
右旋螺纹不标注旋向代号。
1.2 标记示例1.2.1普通螺纹特征代号和尺寸代号部分的标注公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：M16×Ph3P1.5或M16×Ph3P1.5（two starts）1.2.2 增加公差带代号后的标注中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M201.2.3增加旋合长度代号后的标注短旋合长度的内螺纹：M20×2-5H-S长旋合长度的内、外螺纹：M6-7H/7g6g-L中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M61.2.4 增加旋向代号后的标注（完整标注）左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）M6×0.75-5h6h-S-LHM14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）2美制统一螺纹标注2.1美制统一螺纹的基本标记对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。
英制统一螺纹标识
英制统一螺纹标识粗牙：UNC细牙：UNF特细牙：UNFF定螺距：UN其标准方法：1）粗牙系列：3/8-16 UNC-2A(其中3/8英寸为螺纹直径，16为每英寸16牙（25.4mm ＝16牙，自己算螺距），UNC为系列代号，2A为精度等级。
2）细牙系列：3/8-24 UNC-2A（细牙是24，大于粗牙16，小于特细32，）3）特细牙系列：3/8-32 UNFF-2A4)定螺距系列：3/8-20 UN-2A（定螺距20牙，25.4/20≈1.25mm）螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR和TM30度）普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6. 1443-6.350).英制螺纹：按照公称尺寸和每英寸牙数制定规格如1/4"-20 ,3/4"-10, 1"-81/4"-20表示公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙依此类推。
螺丝规格定义与认识一. 螺纹种类:A: 三角螺纹 ( 60 度 ) : 结合/ 锁紧B: 管用三角螺纹 ( 55 度 ): 结合/ 锁紧C: 梯形螺纹 ( 30 or 29 度) : 动力传动D: 方螺纹 ( 90 度) : 动力传动二. 常用螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝 (分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金 5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标示:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度 (mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字 ( Minus )b. Phillips: 十字 ( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向 (只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头 (锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝 :于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用. B: 美规螺丝.a.一般以番号标示, 如 #2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc. Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番 56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番 32 牙e. #10-24 (0.190-24): 10 番 24 牙B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙 :电子业较常用.UNC:粗牙 : 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
英制螺纹标注方法
英制螺纹标注方法一,英制螺纹标注方法:英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm 要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
二、螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A 级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大实例：1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙,即牙距为1/28英寸,25.4mm/28 。
UN 是螺纹的标准牙型,牙顶角为60度。
螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。
英制螺纹标注方法
英制螺纹标注方法一,英制螺纹标注方法:英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16 UNC—2A细牙系列3/8—24 UNF—2A特细牙系列3/8—32 UNFF—2A定螺距系列3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
二、螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A 级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A 和2A级的等级偏差是相等的。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
1A级公差比2A级公差大50%，比3A级大实例：1/4-28 UNF-1B 这是一个英制螺纹的标注1/4 是螺纹公称直径28 是指每一英寸28个牙,即牙距为1/28英寸,25.4mm/28 。
UN 是螺纹的标准牙型,牙顶角为60度。
螺纹标准的一种，按外形分圆柱、圆锥两种；按牙型角分55°、60°两种。
螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸。
英制管螺纹标准大全
英制管螺纹标准大全英制管螺纹标准是什么?英制管螺纹是紧固件中比较常用的一种，英制管螺纹标准自然也是行业人士十分需要的数据，下面世界工厂泵阀网就为大家汇总英制管螺纹标准大全，以供参考学习。
英制管螺纹标准如下：英制螺纹外径是以英寸为单位，(每英寸等于25.4毫米)如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。
把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。
测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。
测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。
英制分三系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级比如：粗牙系列 3/8—16 UNC—2A细牙系列 3/8—24 UNF—2A特细牙系列 3/8—32 UNFF—2A定螺距系列 3/8—20 UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm;第二、三位数字16、24、32、 20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
攻英制螺纹：3/16"～5/8"铸铁与青铜：底孔=25(d-1/n)，钢与黄铜：底孔=25(d-1/n)+0.13/4"～11/2"铸铁与青铜：底孔=25(d-1/n)，钢与黄铜：底孔=25(d-1/n)+0.2式中：d--螺纹公称直径(英制寸)n--(每英制寸牙数)。
你的如果是粗牙的而且是铸铁，就是25(3/8-1/16)=7.8mm英制螺纹→常用规格有2#;4#;6#;8#;10#;12#;1/4;7/32;5/16;3/8;1/2;9/16; 3/4 。
BSPT、BSP、BSPP螺纹标准
BSPT、BSP、BSPP螺纹标准
BSPT、BSP、BSPP螺纹标准
1、BSP是英制管螺纹。
不过，有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹，用于密封接合。
BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。
BSP.F.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、螺紋G與螺紋BSPP
一样，均为英制圆柱管螺纹代号牙型角55度
3、英制螺纹有几种？BSP螺纹的特点及表示法？
两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）
4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。
G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；
PF是日本的代号；
BSP、BSPP是英国的代号；
R、K是德国的代号(R是内螺纹、K是外螺纹)；
TPYБ是前苏联的代号；
Rp是ISO的代号。
英制螺纹说明及螺纹标注方法
英制螺纹说明及螺纹标注方法英制螺纹是一种用于连接和固定螺母或其他配件的螺纹系统。
它是美国国家标准化学会（ANSI）所采用的一种标准，广泛应用于机械、汽车、航空航天等领域。
英制螺纹主要有两种类型：美国标准普通螺纹（Unified Coarse Thread）和美国标准细螺纹（Unified Fine Thread）。
美国标准普通螺纹（UNC）是一种常用的螺纹类型，具有较大的齿距，适用于一般的螺纹连接和固定。
它的规格通常以线数（Thread Count）来表示，即每英寸内的螺纹数量。
例如，1/4 - 20 UNC表示该螺纹直径为1/4英寸，线数为20。
美国标准细螺纹（UNF）是一种用于需要更高精度和更牢固连接的场合的螺纹类型。
它的齿距比UNC螺纹更小，因此螺纹更密集。
与UNC螺纹一样，UNF螺纹的规格也以线数表示。
例如，1/4-28UNF表示该螺纹直径为1/4英寸，线数为28螺纹标注用于表示螺纹的规格和特性，使人们能够正确选择和使用螺纹配件。
标注方法主要包括直径表示法、线数表示法和类别表示法。
直径表示法是指根据螺纹的直径进行标注。
例如，1/4-20UNC表示螺纹直径为1/4英寸，线数为20，是一种UNC螺纹。
直径标注通常用于标记较大尺寸的螺纹。
线数表示法是指根据每英寸内的螺纹数量进行标注。
例如，1/4-20UNC表示线数为20，是一种UNC螺纹。
线数标注通常用于标记较小尺寸的螺纹。
类别表示法是指用字母和数字表示螺纹的类别和特性。
通常，字母“UNC”表示普通螺纹，字母“UNF”表示细螺纹。
数字表示线数，例如20表示每英寸内的螺纹数量为20。
类别标注可用于标记任何尺寸的螺纹。
在螺纹标注中，还可以加上其他符号表示更多的特性，例如右旋螺纹（右手螺纹）用一个箭头表示，左旋螺纹（左手螺纹）用两个箭头表示。
螺纹的长度也可以标注，通常用符号“L”表示。
除了直径、线数和类别外，螺纹标注还可以包括其他信息，如材料、涂层、表面处理等。
螺纹详解之英制螺纹详细说明
另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举
二、标注方法:
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙
系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级
螺纹详解之英制螺纹详细说明
一、严格地说，UN、UNR、UNC、UNF、UNS以及UNEF是螺纹系列的规定代号，而不是某些英文词组的缩
写：
统一螺纹：Unified Screw Thபைடு நூலகம்eads(由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制
UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading tool crest wear and to improve fatigue
strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the
3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差比2A级公差大50％，比3A级大75％，
公制螺纹与英制螺纹的区别
1.英制螺纹和公制螺纹的区别。
扣轨分为两种，一种是英制一种为公制。
将螺纹与扣轨对比，那个吻合就属于那种螺纹。
公制螺纹的分度号：0.75、1、1.25、1.5、2.0等等；英制螺纹的分度号：11、14、19、28等等。
他代表的意思不一样。
公制螺纹的数字表示螺纹的距离。
英制螺纹的数字代表每英寸的牙数。
2.公制英制螺纹的表示方法：
公制：例如M27X2 （27代表螺纹的外径，2代表扣轨的螺距）
英制：例如1/2NPT （1/2代表每英寸内的牙数是14，大径20.955、
中径19.793、小径18.631。
Male 外螺纹! ^8 D:1 K) xFemale 内螺纹
英制螺纹对照表：
例：螺纹接口M20X1.5和1/2NPT这两种表达方式什么意思？有什么区别？
M20x1.5 所表达的意思:公制细牙螺纹,螺距1.5, 6g外螺纹大径: 最大
19.968 最小19.732 公差 0.236 ;6H内螺纹小径: 最大18.376 最小
18.676 公差0.300
1/2"NPT 所表达的意思:4分(1/2)锥管螺纹,14牙,NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，主要用於北美地区．国家标准可查阅 GB/T12716-1991
区别:一个是公制细牙螺纹,用螺距表示;一个是美制锥管螺纹,用每英寸内多少牙(我们俗话说的扣)来表示,。
英制螺纹标准[1]
![英制螺纹标准[1]](https://img.taocdn.com/s3/m/60b5f172ccbff121dd36836c.png)
英制螺纹标准规格表55°(非密封)(GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径（in英寸）代号（n）牙数（p）螺距大径D d 小径D1 d1 G1/16"28 0.907 7.723 6.561G1/8"28 0.907 9.728 8.566G1/4"19 1.337 13.157 11.445 G3/8"19 1.337 16.662 14.95G1/2"14 1.814 20.955 18.631 G5/8"14 1.814 22.911 20.587 G3/4"14 1.814 26.441 24.117 G7/8"14 1.814 30.201 27.877G1"11 2.309 33.249 30.291 G1-1/8"11 2.309 37.897 34.939 G1-1/4"11 2.309 41.91 38.952 G1-1/2"11 2.309 47.803 44.845 G1-3/4"11 2.309 53.746 50.788G2"11 2.309 59.614 56.656 G2-1/4"11 2.309 65.71 62.752 G2-1/2"11 2.309 75.184 72.226 G2-3/4"11 2.309 81.534 78.578G3"11 2.309 87.884 84.926 G3-1/2"11 2.309 100.33 97.372G4"11 2.309 113.03 110.072G5"11 2.309 138.43 135.472G6"11 2.309 163.83 160.872注：1英寸（in）=25.4mm英制螺纹标准规格表55°(密封用圆锥管螺纹) (GB/T 7306.1、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径（in英寸）代号（n）牙数（p）螺距基准平面上的基本直径（mm）牙高h（mm）装备余量（mm）外螺纹长度（mm）大径Dd小径D1 d1有效长度基准距离ZG1/16"28 0.907 7.723 6.5610.581 2.5 6.5 4.0 ZG1/8"28 0.907 9.728 8.566ZG1/4"19 1.337 13.157 11.4450.856 3.7 9.7 6.0ZG3/8"19 1.337 16.662 14.95 10.1 6.4ZG1/2"14 1.814 20.955 18.6311.162 5.0 13.2 8.2ZG3/4"14 1.814 26.441 24.117 14.5 9.5 ZG1"11 2.309 33.249 30.2911.479 6.416.8 10.4ZG1-1/4"11 2.309 41.91 38.952 19.1 12.7 ZG1-1/2"11 2.309 47.803 44.845 19.1 12.7 ZG2"11 2.309 59.614 56.656 7.5 23.4 15.9ZG2-1/2"11 2.309 75.184 72.2269.2 26.7 17.5ZG3"11 2.309 87.884 84.926 29.8 20.6 ZG4"11 2.309 113.03 110.072 10.4 35.8 25.4ZG5"11 2.309 138.43 135.47211.5 40.1 28.6ZG6"11 2.309 163.83 160.872 40.1 28.6注：1英寸（in）=25.4mmBSPT 和BSP 是英国规格的锥度螺纹。
公制英制美制螺纹标准叫法
公制英制美制螺纹标准叫法编辑：信耐精密工具BSPT/NPT ？BSPT是英制圆锥管螺纹标准：指螺纹的牙型角为55°、螺纹具有1：16的锥度1、BSPBSP是英制管螺纹。
不过，有BSP.Tr。
, BSP。
PI.， BSP.F。
之分。
BSP。
Tr。
是锥管螺纹,用于密封接合。
BSP。
PI.是平行管螺纹，用于密封接合,只有内螺纹，与BSP。
Tr.的外螺纹嵌合.BSP。
F.为平行管螺纹,用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、G/BSPP螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55°3、英制螺纹有几种？BSP螺纹的特点及表示法？两种,BSPP(管螺纹）和BSPT(55度角锥管螺纹,与美制60度角锥管螺纹NPT相对，互不兼容)4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗？能否通用？G螺纹与Rp螺纹都是55°圆柱管螺纹.只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；PF是日本的代号；BSP、BSPP是英国的代号;R、K是德国的代号（R是内螺纹、K是外螺纹)；TPYБ是前苏联的代号；Rp是ISO的代号.—-—-——————--——-—-——--———--—BSPT和BSP 是英国规格的锥度螺纹。
NPT 是美国规格的锥度螺纹。
PT 是日本的旧JIS规格锥度螺纹，相当于ISO规格的R,Rc。
代号前面的数字表示每一英寸(25.4mm）的螺纹数.DIN2999 是欧洲主要是德国的管道用螺纹.一、NPT牙NPT就是一般用途的美国标准锥管螺纹.其中N表示National (American）美国国家标准，P表示PIPE管子，T表示TAPER锥形,牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹,牙型角为55°,密封中最常用.多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范,而中国其实也是使用英制螺牙。
英制螺纹标注说明
一、严格地说，UN、UNR、UNC、UNF、UNS以及UNEF是螺纹系列的规定代号，而不是某些英文词组的缩写：统一螺纹：Unified Screw Threads( 由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制定；UN：外螺纹设计牙型根部可平可圆(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the 0.25p flat width of the Basic Profile is optional.) UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of 0.625 H.)UNC：粗牙系列(Coarse-Thread Series)；UNF：细牙系列(Fine-Thread Series)；UNEF：超细牙系列(Extra-Fine-Thread Series)；UNS：特殊螺距系列(Selected Combinations和Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举二、标注方法:英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
英制螺纹说明及螺纹标注方法
英制螺纹说明及螺纹标注方法一、严格地说，UN、UNR、UNC、UNF、UNS以及UNEF是螺纹系列的规定代号，而不是某些英文片语的缩写：统一螺纹：Unified Screw Threads( 由英国(United Kingdom)、加拿大(Canada)和美国(United States)於948年共同制定；UN：外螺纹设计牙型根部可平可圆(A flat root contour is specified ,but it is necessary to provide for some threading tool crest wear, hence a rounded root contour cleared beyond the flat width of the Basic Profile is optional.)UNR：外螺纹设计牙型根部必须为圆弧(In order to reduce the rate of threading tool crest wear and to improve fatigue strength of a flat root thread, the Design Profile of the UNR thread has a non-reversing continuous curved root tangent to the thread flanks at a depth of H.)UNC：粗牙系列(Coarse-Thread Series)；UNF：细牙系列(Fine-Thread Series)；UNEF：超细牙系列(Extra-Fine-Thread Series)；UNS：特殊螺距系列(Selected Combinations和 Other Threads of Special Diameters, Pitches, and Lengths of Engagement)；另外还有恒定螺距系列(Constant Pitch Series)，有8UN、12UN、16UN等等，不一一列举二、标注方法:英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
