35kV架空线路巡视作业指导书
巡检作业指导书
巡检作业指导书
一、引言
巡检是维护设备和设施、确保其正常运行的重要任务。
通过定期巡检，可以及时发现设备故障和潜在问题，从而采取相应的维修和保养措施，确保设备的稳定运行，提高生产效率和安全性。
本文档旨在提供一份巡检作业指导书，帮助操作人员正确、高效地进行巡检工作。
二、巡检准备
在进行巡检工作之前，需要进行一些准备工作，确保巡检的顺利进行。
1. 确定巡检范围：
根据设备和设施的类型和数量，确定巡检的范围。
将设备和设施分组，制定巡检计划。
2. 准备巡检工具：
根据巡检的具体任务，准备相应的巡检工具。
例如，手持测量仪器、螺丝刀、万用表等。
3. 确保安全：
在进行巡检工作之前，确保操作人员具备相应的安全意识和知识。
穿戴必要的个人防护设备，例如安全帽、安全鞋等。
三、巡检步骤
巡检工作一般包括以下步骤：
1. 观察：
认真观察设备和设施的外部状况，包括有无异常震动、异常噪音、异味等。
2. 检查：
使用相应的工具和仪器，对设备和设施进行检查。
例如，检查电缆连接是否牢固、电源是否正常、有无漏电等。
3. 测量：
对需要测量的参数进行测量，记录测量结果。
例如，温度、湿度、电压等。
4. 维修和保养：。
35-110kV架空线路检修标准化作业指导书
编号：
线路检修作业指导书
审核：年月日
审定：年月日
批准：年月日
工作负责人：
编写：
作业日期：年月日至年月日
编制单位：南部供电工区
1、适用范围
本指导书针对线路检修作业工作编写而成，仅适用于该项工作。
2、使用方法
在执行标准化作业指导书过程中按照所编写的步骤由各项专责人逐项落实并打“√”。
一、组织措施
1、现场勘察
检修现场勘察记录
2、检修前的准备
线路检修作业准备工作安排
3、人员要求
线路检修对工作人员要求
4、工器具
5、材料
二、安全措施：
1、危险点分析
线路检修危险点分析
2、安全措施
线路检修应采取的安全措施
3、全体人员签字
三、作业分工
线路检修作业分工
四、作业程序
1、开工
2、开工会
五、作业内容及标准
六、消缺记录
线路检修消缺记录
七、收工会
线路检修收工会内容
八、竣工线路检修竣工内容
九、验收总结
十、指导书执行情况评估
线路检修作业指导书执行情况评估表。
35kv架空线路检修作业指导书
35kV 架空线路检修作业指导书编写：审核：批准：2013年12月一、适用范围：本作业指导书适用于35kV输电线路现场检修作业的指导和要求二、规范性引用文件：1、《架空配电线路运行规程》 SD292-882、《架空送电线路运行规程》 DL/T741-20013、《电力安全工作规程》(变电站和发电厂电气部分)。
4、《电力安全工作规程》（电力线路部分）。
5、电气试验规程和运行规程。
三、支持文件：1、线路竣工图。
2、检修方案。
3、交接竣工报告。
4、历次巡线报告。
5、历次检修报告。
四、35kV输电线路检修：1、检修周期及项目：1.1、检测工作是发现设备隐患、开展预防检修的重要手段。
检测方法应正确、数据准确，检测结果要做好记录和统计分析。
检测计划应符合季节性要求，检测项目及检测周期见表1：表1 检测项目及检测周期1.2、检修项目应按照设备状况，巡视、检测的结果和反事故措施的要求确定，其主要项目及周期表见表2、表3：表2 检修的主要项目及周期表3 预防性检查、检修周期表1.3、根据季节性工作特点和要求，做好防污、防雷、防洪、防寒、防冰、防风、防火及防鸟等工作，落实好各项反事故措施。
1.4、35kV输电线路检修，根据结合总厂里的规定和线路巡线报告在每年的春季进行，称之为“设备春检”。
2、检修原理及检修方法描述：检修原理：根据输配电线路巡视、检查和测试中发现的问题，进行旨在消除线路缺陷，提高线路健康水平，预防事故，保证线路设备安全运行。
2.1、线路停电检修方法及检修内容：2.1.1、小修：为了维持送配电线路及附属设备的安全运行和必要的供电可靠性而进行的工作，称为小修。
其主要内容有：（1）、砍伐影响线路的安全运行树木、杂草等；（2）、杆塔基础培土，开挖排水沟；（3）、拆除塔上鸟窝及其他杂物；（4）、调整拉线；（5）、督促有关单位清除影响安全运行的建筑物、障碍物；（6）、处理个别不合格的接地装置，更换损坏绝缘子串或零值绝缘子；（7）、导线、架空地线个别损伤、断股的缠绕、修补工作；（8）、各种不停电的检测工作，如绝缘子检测；接地电阻测量、交叉跨越垂直距离的测量等；（9）、悬挂警告牌，加装标志牌等。

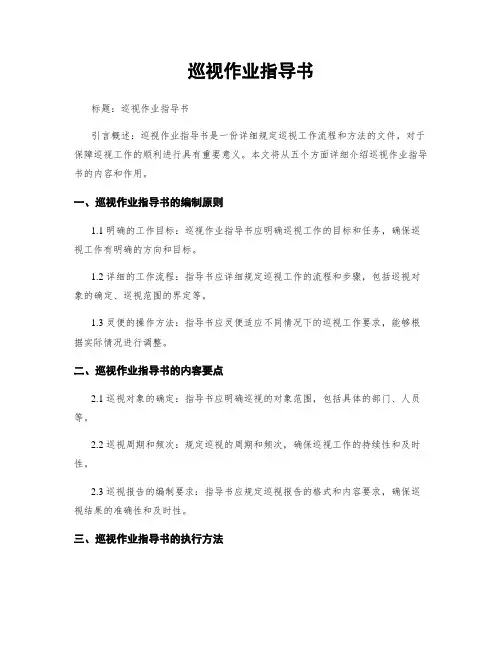

巡视作业指导书
巡视作业指导书标题：巡视作业指导书引言概述：巡视作业指导书是一份详细规定巡视工作流程和方法的文件，对于保障巡视工作的顺利进行具有重要意义。
本文将从五个方面详细介绍巡视作业指导书的内容和作用。
一、巡视作业指导书的编制原则1.1 明确的工作目标：巡视作业指导书应明确巡视工作的目标和任务，确保巡视工作有明确的方向和目标。
1.2 详细的工作流程：指导书应详细规定巡视工作的流程和步骤，包括巡视对象的确定、巡视范围的界定等。
1.3 灵便的操作方法：指导书应灵便适应不同情况下的巡视工作要求，能够根据实际情况进行调整。
二、巡视作业指导书的内容要点2.1 巡视对象的确定：指导书应明确巡视的对象范围，包括具体的部门、人员等。
2.2 巡视周期和频次：规定巡视的周期和频次，确保巡视工作的持续性和及时性。
2.3 巡视报告的编制要求：指导书应规定巡视报告的格式和内容要求，确保巡视结果的准确性和及时性。
三、巡视作业指导书的执行方法3.1 巡视计划的制定：根据指导书的要求，制定具体的巡视计划，包括时间安排、人员分工等。
3.2 巡视过程的记录：在巡视过程中，及时记录相关信息和发现，确保巡视结果的真实性和可靠性。
3.3 巡视结果的整理和分析：对巡视结果进行整理和分析，形成巡视报告并提交相关部门。
四、巡视作业指导书的监督和评估4.1 巡视工作的监督机制：建立巡视工作的监督机制，确保巡视工作的公正和客观性。
4.2 巡视结果的评估标准：制定巡视结果的评估标准，对巡视工作进行评价和改进。
4.3 巡视作业指导书的更新和完善：根据实际情况和反馈意见，及时更新和完善巡视作业指导书，确保其适应性和有效性。
五、巡视作业指导书的作用和意义5.1 保障巡视工作的顺利进行：指导书规范了巡视工作的流程和方法，保障了巡视工作的顺利进行。
5.2 提高巡视工作的效率和质量：通过指导书的执行，提高了巡视工作的效率和质量，确保了巡视结果的准确性和及时性。
5.3 促进组织的改进和发展：巡视作业指导书的执行促进了组织的改进和发展，提高了组织的管理水平和效能。
架空输电线路巡视作业指导书
架空输电线路巡视作业指导书
编写：
审核：
批准：
张家口盛泽电力技术有限公司
2018年2月
1适用范围
本指导书适用于张家口盛泽电力技术有限公司所承揽的220KV、110KV、35KV输变电线路定期巡视检查工作
2引用文件：《国家电网公司电力安全工作规程（电力线路部分）》（试行）
《架空送电线路运行规程》
人员要求
工器具
危险点分析及安全措施
4.巡视内容及标准
5.作业中可能出现的主要异常现象及对策
对巡视检查中发现的危急线路安全运行的紧急情况，立即向调度和有关部门汇报。
6.作业后的验收与交接
巡视后，将巡视资料报班组，有重大问题及时报生技部门。
7. 附录A 线路巡视记录
附录A 线路巡视记录
( 类别： )
线路名称：巡视日期: 年月日气候：
填写说明：巡视中对照表格检查内容进行检查，检查完后无异常项打“√”，异常项打“△”，并认真填写发现问题和处理意见。
单位: 班组: 巡线员：。
35KV线路架线指导书
华电达茂旗协合200MW风电场35kv集电线路工程〔一、二标段〕架线作业指导书华电达茂旗协合200MW风电工程协合电力工程达茂旗项目部目录1编制依据-------------------------------------------------1 2工程概况-------------------------------------------------1 3作业前应做的准备工作和必须具备的条件---------------------3 4施工工艺要求---------------------------------------------3 5作业所需的工机具-----------------------------------------3 6金具组装表-----------------------------------------------3 7施工通道处理---------------------------------------------3 8跨越架搭设-----------------------------------------------3 9导、地线连接---------------------------------------------4 10导、地线展放---------------------------------------------4 11导、地线紧线---------------------------------------------5 12驰度观测方法和驰度观测表---------------------------------8 13附件安装-------------------------------------------------8 14施工平安措施和文明施工措施-------------------------------91 编制依据2 工程概况工程名称：华电达茂旗协合200MW风电场工程地点：市巴音百万千瓦风电基地项目工程承包围：集电线路A、B、C、D、K、L六条回路施工，具体包括：铁塔根底工程〔平整、基坑土方开挖、根底钢筋制安、根底混凝土、预埋件及地脚螺栓、临时占地配合等〕；混凝土杆根底〔平整、基坑土方开挖、根底钢筋制安、根底混凝土、预埋件及地脚螺栓、临时占地配合等〕；35kV箱式变电站安装调试；高、低压电缆敷设；低压电缆头制作安装；高压电缆头安装；塔杆组立〔含装置性材料费〕；架空线路导线敷设〔含装置性材料费〕；绝缘子、金具〔含装置性材料费〕；杆塔防雷接地〔含避雷器、隔离刀闸等设备费〕；OPGW光缆敷设〔含装置性材料费〕；直埋铠装光缆〔含装置性材料费〕；及征地配合、协调地方关系、施工临建等其他为完本钱工程的全部工作容。
架空输电线路巡视作业指导书
架空输电线路巡视作业指导书1. 引言架空输电线路巡视是确保正常电力供应和预防事故的重要环节。
本指导书旨在为巡视人员提供具体的操作步骤和注意事项，保障巡视工作的高效进行。
2. 巡视对象架空输电线路，包括输电塔、导线、绝缘子等设备。
3. 巡视步骤3.1 准备工作在进行巡视前，需要进行以下准备工作：- 正确佩戴个人防护装备，包括安全帽、安全鞋、安全带等； - 检查所需要使用的工具是否完好，如望远镜、测量仪器等； - 确认巡视范围和路线。
3.2 巡视前检查在开始巡视之前，应进行以下检查： - 检查天气条件，确保巡视操作在合适的天气下进行； - 检查输电线路的运行状态，是否有异常情况；- 检查巡视工具和设备是否齐备。
3.3 巡视操作根据巡视范围和路线，按照以下步骤进行巡视操作： 1. 检查输电塔的外观情况，包括塔身、支撑系统、横担等； 2. 使用望远镜检查导线的安装和张力情况； 3. 检查绝缘子的状况，包括是否有裂纹、污染等；4. 检查地线系统的接地情况；5. 检查防震器、避雷装置等附属设备的完好情况； 6. 在巡视过程中，注意记录异常情况和需要修复的问题。
3.4 巡视总结巡视结束后，需要进行总结并记录以下内容： - 发现的异常情况和问题； - 需要修复或更换的设备； - 下次巡视的建议和改进措施。
4. 巡视安全注意事项在进行架空输电线路巡视时，应注意以下安全事项： - 严格遵守电力安全操作规程，确保自身安全； - 注意观察周围环境，防止掉落物或其它危险物品； - 不得擅自触摸或更改导线、绝缘子等设备； - 注意行走路径，防止摔倒或碰撞； - 遇到紧急情况时，及时向上级汇报或求助。
5. 结论本文档提供了架空输电线路巡视的操作指导，包括准备工作、巡视步骤、安全注意事项等。
在巡视过程中，巡视人员应严格按照文档的要求进行操作，确保巡视工作的高效进行，提高巡视效果和电力供应的可靠性。
巡视作业指导书
巡视作业指导书标题：巡视作业指导书引言概述：巡视作业指导书是指对巡视工作进行规范和指导的文件，它包含了巡视工作的目的、范围、程序、方法和要求等内容，是巡视工作的重要参考依据。
本文将从目的、范围、程序、方法和要求五个方面详细介绍巡视作业指导书的内容。
一、目的1.1 规范巡视工作：巡视作业指导书的目的是为了规范巡视工作，明确巡视的目标和任务，确保巡视工作的有效开展。
1.2 提高巡视工作质量：通过制定巡视作业指导书，可以提高巡视工作的质量和效率，确保巡视结果客观、真实。
1.3 保障组织利益：巡视作业指导书的制定可以保障组织的利益，及时发现和解决问题，提升组织的管理水平和绩效。
二、范围2.1 巡视对象：巡视作业指导书应明确巡视的对象范围，包括哪些部门、单位或者项目需要进行巡视。
2.2 巡视内容：指导书应明确巡视的内容和重点，包括财务、管理、制度等方面的内容。
2.3 巡视周期：指导书应规定巡视的周期和频次，确保巡视工作的连续性和持续性。
三、程序3.1 巡视计划编制：指导书应规定巡视计划的编制程序和要求，包括计划的制定、审核和批准程序。
3.2 巡视实施：指导书应明确巡视实施的程序和方法，包括巡视组的组建、调查取证、问题核查等步骤。
3.3 巡视报告编制：指导书应规定巡视报告的编制要求和程序，包括报告的结构、内容和格式。
四、方法4.1 调查取证：指导书应规定巡视工作中的调查取证方法和技巧，确保取证的准确性和有效性。
4.2 问题解决：指导书应规定巡视工作中发现问题的处理方法和程序，包括问题的分类、分析和解决措施。
4.3 效果评估：指导书应规定巡视工作的效果评估方法和标准，确保巡视工作的效果和成果得到评估和总结。
五、要求5.1 严格执行：指导书应要求巡视人员严格执行巡视作业指导书的规定，确保巡视工作的规范和有效性。
5.2 审核监督：指导书应规定对巡视工作进行审核和监督，确保巡视工作的客观性和真实性。
5.3 不断完善：指导书应要求对巡视作业指导书进行不断完善和修订，以适应巡视工作的需要和发展。
35kv线路工程架线作业指导书
一般施工方案（措施）报审表工程名称：青海果洛三江源110kV变电站35kV配出工程工程编号：SJSX2-SG01-003致致青海恒鑫工程建设监理有限责任公司监理项目部：现报上青海果洛三江源110kV变电站35kV配出工程施工方案（措施），请审查。
附件：架线施工方案施工项目部（章）：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：监理项目部（章）：总监理工程师：日期：注本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。
青海果洛三江源110kV变电站35kV配出工程（线路部分)架线施工方案青海省海北宏达电力有限责任公司青海果洛三江源110kV变电站35kV配出工程（线路部分)施工项目部2017.4批准：年月日审核：年月日编写：年月日目录1、编制依据 (3)2、适用范围 (3)3、施工概况 (3)4、施工内容及工作量 (4)5、施工准备 (4)6、中间交接要求 (4)7、放紧线施工技术要求 (4)8、非张力放线的质量要求 (11)9、架空线连接的质量要求 (12)10、人员配置表 (15)11、安全组织管理保证措施 (15)12.安全保证措施 (16)13、文明施工与环境保护措施 (17)14、其它： (18)15、压接作业施工 (19)16、安全风险识别、评估及预控措施（附后） (25)1、编制依据1.1、《110—750kV架空电力线路施工及验收规范》 GBJ233-90；1.2、《国家电网公司电力安全工作规程（线路部分）》国家电网安监【2009】664号；1.3、《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》国家电网基建〔2011〕1758 号；1.4、《110～750KV架空电力线路工程质量检验及评定标准》；1.5、下大武乡35kV输变电工程（线路部分）工程施工图纸。
2、适用范围本指导书适用于青海果洛三江源110kV变电站35kV配出工程导线架设作业。
架空电力线路施工作业指导书
架空电力线路施工作业指导书1。
适用范围本作业指导书适用于电力工程架空线路施工.2. 作业准备2。
1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定安全保证措施,提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗.2。
2 外业技术准备施工作业层中所设计的各种外部技术数据收集。
租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3。
技术要求认真进行调查研究,综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排.做到经济合理、安全适用。
与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应.避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。
与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液(气）体储罐的防火间隔不应小于杆塔高度的1。
5倍。
10KV及以下架空电力线路严禁跨越火灾危险区域。
不占用或少占用农田。
4. 施工程序与工艺流程电力架空线路施工的工艺主要包括：施工准备及施工配合、架空线路测量定位、基坑开挖及基础浇制、杆塔组立、横担组装、拉线制安、导线架设及连接、线路试验等。
施工的工艺流程图如下：架空线路测量基坑开沟施工准备及杆塔组立施工配合及基础浇制及定位导线架设横担组装拉线制安线路试验及连接横担组装 5. 施工要求准备电缆线路施工的工机具，测量工具如:皮尺、钢卷尺、测量绳、标桩、红油漆等，施工工具如：锹、镐、钢钎、大锤、电缆支架、电缆滑车，材料如:电缆标志桩、电缆保护钢管、管口封堵材料等。
根据设计电缆线路的径路，查清电缆线路上是否有地下设施，从而确定具体的施工和防护方案.了解电缆沟土质情况，根据具体情况，从而确定正确的施工方法。
6。
劳动组织第 1 页共 4 页主要人员表序号项目单位数量备注 1 1 施工负责人人全面协调、组织架空线路施工线路径路测量定位；安装技术标准向作业人员交2 1 技术负责人人底;线路弧垂观测组织3 1 材料员人施工工具、材料配备施工过程安全监控；重点监控高空作业、电杆组立、4 1 安全员人停送电作业带领作业人员进行基坑开挖、电杆大运、小运；工5 2—3 作业组长人具材料运输6 1 联络员人负责施工引起的青苗、跨越等事宜处理协调7 15—20 作业人员人进行相关各种作业活动7。
架空送电线路定期巡视作业指导书范本
架空送电线路定期巡视作业指导书范本1. 指导书概述本指导书适用于架空送电线路的定期巡视作业。
对于保证电网安全和稳定运行、防止因送电线路故障而导致的电网大面积停电和安全事故发生具有重要意义。
本指导书具体要求巡视人员必须按照指导书所规定的流程、内容和要求执行巡视作业，力求完善巡视工作，提高巡视效果，提升运行质量。
2. 巡视机构2.1 架空送电线路巡视工作应该分配专人负责，该人员应当持有国家低压电工执业证书、高压电工执业证书等相关从业证书。
2.2 巡视人员应熟知巡视程序、要求和流程，并且要在操作前，对全部用于巡视的器材进行仔细检查，确保器材完整，性能正常，保证巡视的准确性和安全性。
3. 巡视作业流程3.1 工具准备1.巡视人员需要准备好巡视所需工具包，其中包括：手杖、绝缘手套、绝缘靴、头盔、夹具、各类绝缘工具和安全带等等。
2.巡视人员应配备及掌握使用各种检测工具，如全站仪、GPS、激光测距仪、测压计、温度计、电压表、万用表等。
3.巡视人员应全程穿上符合特定任务的防护设备。
3.2 巡视的具体流程为1.根据电网要求，准确查找所需要巡视的送电线路以及所处位置，记录相关信息。
2.输出巡视安排，准备好相应机修工具和防护用品。
3.根据实际情况，检查脚手架是否稳定可靠。
4.按照巡视方案，对送电线路上的各项设备或者构件进行检查，如：导线、拉线、金具、杆塔、线接头、耐张侧皮、各式吊盘、交叉臂、用电设施等进行精细的巡视比对。
5.注意保证巡视过程中的安全，严禁在巡视时单独上杆作业。
6.做好相关信息的记录和信息整理处理。
7.巡视完毕后及时上报问题或发现，并整合分析巡视结果，抽象总结巡视经验。
8.巡视人员应在中心掌握指挥，并在巡视的时候尽量不造成电网停电的情况下完成工作。
4. 注意事项1.巡视人员要认真仔细进行巡视，对发现的异常情况应即时上报，并根据情况及时处置。
2.巡视人员在巡视过程中需注意与车辆和行人保持良好的联系，避免造成不必要的人员伤害。
35KV集电线路巡视制度
35KV集电线路巡察制度35KV集电线路巡察制度一、制度的目的为了确保35KV集电线路的正常运行和安全稳定，保证电力系统的负荷供电不受影响，提高35KV集电线路的运行效率和牢靠性，订立本制度。
二、巡察内容1、线路的外部巡察：巡察线路的通道、杆塔、电缆桥、变压器、隧道等设施器材是否有异常现象。
2、线路的内部巡察：巡察线路的电杆、电缆、保险丝、氧化器是否正常，绝缘是否合格，避雷针、接地线是否完好等。
3、线路下垂检查：巡察线路下垂、拉力调整器、托垂、安装是否到位、电力设备的存放、安置是否规范等。
4、设备检查：巡察所属变电站及接地、带电配电设备及架空线路设备的运行是否正常，存放是否规范。
5、巡察录入：适时将巡察情况、现场情形和检查结果等信息适时记录并上报，保证35KV集电线路巡察的有效性和实时性。
三、巡察方式1、定期巡察定期巡察作为巡察的基本方式，依照每周两次、冬夏巡各一次，春秋巡一次的规定，由专门的巡察人员完成。
在巡察过程中，要逐杆杆对线路的情况进行认真的检查，对发觉的问题适时上报。
并严格执行巡察计划，确保35KV集电线路的运行稳定，并防止发生非计划停电。
2、联合巡察除了定期巡察外，联合巡察也是一个特别有效的巡察方式。
通过邀请当地政府和电力用户代表等人员，一起构成联合巡察的队伍，共同检查和维护35KV集电线路的安全和稳定。
联合巡察可以在保障公共利益和利益相关者利益的同时，更加彻底地整改线路的存在问题。
3、特种巡察在特定情况下，也需要进行特种巡察。
例如天气恶劣、大风、大雨、雷电等气候不稳定的情况下，需要对线路进行特别巡察，特别注意杆塔、电缆桥、变压器、隧道等设施器材是否有效。
四、巡察评估通过定期的巡察评估，可以评估35KV集电线路的巡察工作。
评估内容包括：考核巡察人员的巡察质量、计划执行情况、安全稳定运行情况、线路故障的处理和排查效率等。
五、工作流程1、订立巡察计划。
订立每天的巡察计划，由巡察人员进行落实。
输电电力电缆线路巡视标准化作业指导书
输电电力电缆线路巡视标准化作业指导书(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--Q/GDW10江苏省电力公司企业标准Q/GDW10 XXXXX—XXXX输电电力电缆线路巡视标准化作业指导书XXXX - XX - XX发布XXXX - XX - XX目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)电缆线路 (1)交叉互联箱 (1)4巡视前准备 (2)劳动组织及人员要求 (2)劳动组织 (2)人员要求 (2)备品备件与材料 (2)工器具与仪器仪表 (2)危险点分析与预防控制措施 (3)5巡视流程图 (4)6巡视周期、标准与记录 (4)巡视周期 (4)巡视项目和标准 (4)巡视记录 (7)前言本标准化作业指导书是为规范江苏省电力公司输电电力电缆线路巡视标准化作业而制定。
制定本标准化作业指导书的目的是加强输电电力电缆线路现场巡视管理工作，提高巡视质量和效率，降低作业风险，保证电网输电设备的安全稳定运行。
本标准化作业指导书由江苏省电力公司标准化委员会提出。
本标准化作业指导书由公司××××负责起草。
本标准化作业指导书主要起草人：吴仁宜××××本标准化作业指导书审核人：××××本标准化作业指导书批准人：××××本标准化作业指导书由公司××××归口并负责解释。
输电电力电缆线路巡视标准化作业指导书1范围本标准化作业指导书规定了江苏省电力公司35kV及以上电力电缆线路巡视标准化作业的巡视前准备、巡视流程图、巡视周期标准与记录等要求。
本标准化作业指导书适用于江苏省电力公司35kV及以上电力电缆线路巡视标准化作业。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
35KV集电线路巡视制度
35KV集电线路巡察制度1. 引言35千伏（KV）集电线路是电力系统中的关键构成部分，负责将发电厂产生的电能输送到变电站，其牢靠性对电力供应系统的正常运行和安全稳定起侧紧要作用。
为了确保35KV集电线路的安全运行，巡察制度的建立与执行显得尤为紧要。
本文档将认真介绍35KV集电线路巡察制度的相关内容，包括巡察目的、巡察周期、巡察方式、巡察内容以及巡察记录等。
2. 巡察目的35KV集电线路的巡察目的重要有以下几个方面：1.发觉线路设备的异常情况，如杆塔倾斜、绝缘子损坏、导线脱落等，适时进行维护和修理和更换，以确保线路的安全运行。
2.防备线路发生事故，适时排出潜在的故障隐患，保障电力供应的牢靠性和连续性。
3.维护线路设备的正常工作状态，延长设备的使用寿命，削减维护和修理和更换的频次，降低运维成本。
4.收集线路运行数据，为线路的维护和优化供给依据。
3. 巡察周期依据实际情况，确定35KV集电线路的巡察周期，一般建议不超过3个月。
实在巡察周期的确定应结合以下因素进行考虑：1.线路长度和多而杂程度，线路越长、情况越多而杂，巡察周期可以适当缩短。
2.线路所在地区的气候条件，如高温、寒冷、多雨等气候条件会对线路产生肯定影响，需要加强巡察频次。
3.周边环境和人为因素，如多重架空线路穿越、施工作业等，会加添线路的故障风险，需要加强巡察频次。
4. 巡察方式35KV集电线路的巡察重要有以下几种方式：1.徒步巡察：巡察人员步行沿线路进行巡察，逐根杆塔检查，发觉问题适时上报。
2.驾车巡察：巡察人员驾车沿线路进行快速巡察，重要目的是发觉明显的异常情况。
3.无人机巡察：通过无人机对线路进行巡察，削减人力工作和风险，同时可以取得高清影像和数据。
4.定期航拍：借助航拍技术，对线路进行定期巡察，发觉线路问题适时进行维护和修理。
注：不同巡察方式可依据实际情况进行快捷组合，以达到全面检查的目的。
5. 巡察内容35KV集电线路的巡察内容重要包括以下几个方面：1.杆塔检查：检查杆塔的倾斜情况、杆基稳定性以及接地装置的完好性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/YNDWQ/YNDW 112.2.0042005Q/YNDW 112.2.004-2005前 言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司35kV架空线路巡视作业指导书。
编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
本指导书由云南电网公司生产技术部归口。
本指导书由云南电网公司曲靖供电局负责编写。
本指导书主编人：毛家旺本指导书主要起草人：毛家旺 陆兵能本指导书主要审核人：孙熙胜孙志祥陈广本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。
Q/YNDW 112.2.004-2005目 次1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (2)8 作业周期 (2)9 工期定额 (2)10 设备主要技术参数 (2)11 作业流程 (3)12 作业项目、工艺要求及质量标准 (4)13 作业中可能出现的主要异常现象及对策 (7)14 作业后的验收与交接 (7)附录 线路巡视记录 (8)Q/YNDW 112.2.004-200535kV架空线路巡视作业指导书1 目 的为了使线路巡视有章可循，巡视过程规范化、标准化，从而使线路安全稳定运行，达到规范化管理的目的。
2 适用范围适用于35kV架空输电线路的巡视检查。
3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本书的各方，应探讨使用下列标准的最新版本的可能性。
DL/T741-2001《架空送电线路运行规程》DL408-91《电业安全工作规程》（电力线路部分）《中华人民共和国电力法》《电力设施保护条例》《电力设施保护条例实施细则》Q/CSG 2 0002-2004《架空线路及电缆运行管理标准》Q/CSG 1 0010-2004《输变电设备状态评价标准》Q/CSG 1 0002-2004《架空线路及电缆安健环设施标准》4 支持性文件《线路现场运行规程》5 技术术语5.1 特殊巡视是在气候剧变、自然灾害（地震、河水泛滥、森林起火等）、线路负荷重等情况时，对全线或重点地段进行巡视，以发现线路的异常现象及部件的变形损坏。
5.2 监察巡视工区（所）及以上单位的领导干部和技术人员了解线路运行情况，检查指导巡视人员的工作，了解运行设备的健康状况。
6 安全措施6.1 线路巡视工作由有电力线路工作经验的人担任。
新人员不得一人单独巡视。
偏僻山区和夜间巡视必须由两人进行。
暑天、大雪天，必要时由两人进行。
Q/YNDW 112.2.004-20056.2单人巡视时，禁止攀登电杆和铁塔。
夜间巡视线应沿线路外侧进行；大风巡线应沿线路上风侧前进，以免万一触及断落的导线。
6.3 事故巡视应始终认为线路带电，即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。
6.4 巡视人员发现导线断落地面或悬吊空中，应设法防止行人靠近断落地点8m 以内，并迅速报告领导，等候处理。
7 作业准备7.1 配备的巡视人员，有至少三年的检修施工实际经验，具备独立工作能力，身体健康，适应野外高空作业，并经岗位培训，考试、考核合格。
7.2 工作负责人应将作业前的人员分工、危险点及控制措施交待清楚。
7.3 对于故障巡视和登杆塔巡视应填用第二种工作票。
7.4 按规程规定正确填写和签发工作票。
7.5 按规程规定及时办理工作许可手续。
8 作业周期8.1 定期巡视每2个月巡视一次。
8.2 特殊巡视根据季节、环境、气候特点开展巡视工作。
8.3 夜间巡视一般一年一次，可根据情况适当延长或缩短周期，也可巡视某段或某些杆塔。
8.4 登杆（塔）巡视二年一次，可结合停电检修或查找故障点时进行。
8.5 故障巡视故障后立即进行。
8.6 监察巡视根据设备运行状况确定，每年至少一次。
9 工期定额按本企业规定或按本部门实际情况执行。
10 设备主要技术参数10.1 导线必须符合GB1179-83《铝绞线及钢芯铝绞线》所列参数的技术要求（LJ-50-120，LGJ-70-185，绝缘导线95-150）。
10.2 绝缘子Q/YNDW 112.2.004-2005 瓷质和玻璃悬式绝缘子必须符合GB772-87《高压绝缘子瓷件技术条件》和部颁ZBK50002-88《盘形悬式玻璃绝缘子玻璃件外观质量》所列参数的技术要求（XP-7、XP-70、XWP-7、XWP-70）。
11 作业流程11.1 计划巡视作业流程11.2 非计划巡视作业流程Q/YNDW 112.2.004-200512 作业项目、工艺要求及质量标准12.1 线路巡视的主要内容12.1.1 保护区及附近的情况a 建筑物、可燃易爆物和腐蚀性气体；b 树木、竹子的生长及栽种；c 土方挖掘、建筑工程和施工爆破；d 架设或敷设电力线路、通信线路、架空索道、各种管道和电缆；e 修建道路、铁路、水库、鱼塘、码头、货场、采石场及射击场等；f 巡视检修使用的道路、桥梁；g 线路周围的污源；h 出现的高大机械及可移动式设备；i 其它不正常情况，如江河泛滥、山洪瀑发、杆塔被淹、森林起火等；12.1.2 架空电力线路防护要求a 架空电力线路的防护区为导线边线向两侧延伸一定距离所形成的两平行线内的区域，各级线路应延伸的距离规定如下：35kV 10mb 架空电力线路经过工厂、矿山、港口、码头、车站、城镇等人口密集的地区，不规定防护区，但导线边线与建筑物之间的距离，在最大计算风偏的情况下，不应小于下例数值：35kV 3.0m在无风情况下，导线与不在规划范围内的城市建筑物之间的水平距离，不应小于上例数值的一半c 导线与树木（考虑自然增长高度）间的垂直距离不小于下例数值：35kV 4.0md 架空电力线路通过公园、绿化区或防护林带，导线与树木间的净空距离，在最大计算风偏情况下，不应小于下列数值：35kV 3.5me 架空电力线路通过果林，经济作物林或城市灌木及街道行道树之间的垂直距离，不应小于下列数值：35kV 3.0mf 线路下面的建筑物与导线之间的垂直距离在导线最大计算弧垂情况下，应不小于下列数值：35kV 4.0m12.1.3 架空电力线路交叉跨越要求导线在最大弛度和最大计算风偏情况下对地、对跨越物的距离，必须满足表1规定。
Q/YNDW 112.2.004-2005表1架空电力线路导线对交叉跨越物的最小距离（m ）分类 项目 35kV 距离(m)备注 居民区7.0 非居民区6.0 对地交通困难地区或步行少到的地方5.0 铁路轨顶 7.5 1—3级公路7.0 步行不能到达的山坡及峭壁和岩石净空距离 3.0 弱电线路 3.0 对交叉跨越距离电力线路3.0 五年一遇洪水位 6.0 百年一遇洪水位 3.0 跨越河流冬季冰面6.012.1.4 杆塔与拉线a 杆塔倾斜及部件的锈蚀、变形；b 杆塔部件的紧固、缺件、焊接和弯曲部位裂开；c 拉线及其金具松弛、断股、张力分配不均、缺件和螺栓松动；d 拉线基础周围回填土突起和沉陷、铁塔基础裂纹、护坡冲刷和塔脚被埋；e 塔上有无危及安全运行的鸟巢和异物；f 防洪设施的坍塌和损坏。
12.1.5 导线与架空地线a 导、地线有无泡股、断股、损伤和闪络烧伤；b 导、地线有无悬挂风筝线异物；c 导、地线弛度是否符合规定;d 压接管和耐张引流板过热，压接管严重变形和裂纹；e 导、地线在线夹内有否滑动；f 预绞丝、阻尼线有无滑动、断股、脱落和烧伤；g 防震锤有无位移、脱落以及防震锤的钢丝有无断股和严重疲劳； h 导线与地及交叉跨越物距离是否符合规定； i 跳线有无断股及对地部分距离是否符合规定。
12.1.6 导、地线绝缘子串及金具a 绝缘子污秽情况、有无破损；b 绝缘子有无闪络和局部放电痕迹；c 金具锈蚀情况，开口销、弹簧销有无脱落等缺陷。
12.1.7 接地装置a 接地引下线是否锈蚀或有无断线情况；b 接地引下线、接地网等的连接固定是否牢靠；Q/YNDW 112.2.004-2005c 接地网有无外露、元件丢失和地网锈蚀等。
12.1.8 辅助设施线路杆号相序标志、色标、警示标志等是否齐全。
12.2 要求及标准12.2.1 杆塔a 杆塔倾斜、横担歪斜允许范围规定如表2b 铁塔 主材弯曲度不得超过5/1000c 预应力钢筋混凝土杆不得有裂纹，普通钢筋混凝土杆保护层不得腐蚀脱落、钢筋外露，裂纹宽度不得超过0.2mm；表2 杆塔倾斜、横担歪斜允许范围类别 钢筋混凝土杆 铁塔杆塔倾斜度(包括挠度)15/1000 10/1000(适用于50m以下高度铁塔)横担歪斜度 10/1000 10/100012.2.2 导线及架空地线导线及架空地线由于断股、损伤减小截面的处理标准如表3钢芯铝绞线 断股损伤截面不超过铝股总面积7% 断股损伤截面占铝股总面积7~25% 1 钢芯断股2 断股损伤截面超过铝股总面积25%钢绞线 断股损伤截面占总面积5~17% 断股损伤截面超过总面积17%12.2.3 绝缘子a 单片绝缘子有下列情况之一者为不合格(1) 瓷裙裂纹、瓷釉烧坏、表面损伤；(2) 瓷绝缘子绝缘电阻小于300MΩ；(3) 零值绝缘子。
b 污秽地区绝缘子串的单位泄漏比距(单位爬距)，应满足相应污秽等级的要求。
c 直线杆塔绝缘子串，顺线路方向偏斜不得大于15°。
12.2.4 连接器导线连接器有下列现象即为不合格(1) 与同样长度导线的电压降或电阻比值大于2.0；两半管的电压降或电阻比值大于2.0；(2) 连接器过热；12.2.5 导线、架空地线的弛度与限距导线、架空地线的弛度误差不得超过+6%或-2.5%，三相不平衡值：档距为400m及以下时，不得超Q/YNDW 112.2.004-2005 过200mm，档距为400m以上时，不得超过500mm；12.2.6 接地装置接地装置应符合《电力设备接地设计技术规程》的规定。
13 作业中可能出现的主要异常现象及对策作业内容 危险点 控制措施 控制人 走路扎脚 巡视时，严禁穿凉鞋，防止扎脚。
巡视人员狗 咬 1 进村寨可能有狗的地方，先喊叫。
2 手持棍棒，以防狗突然窜出。
巡视人员蛇 咬 巡线时，特别是过草丛时，手持棍棒，边走边打草惊蛇。
巡视人员摔 伤 巡视线时如路滑，慢慢行走，过沟、坎时防止摔跤。
巡视人员马蜂蜇伤 发现马蜂窝时不要靠近，更不要碰它。
巡视人员高空坠落 单人巡视时，禁止攀登杆塔。
巡视人员交通事故 巡视线路时应遵守交通法规。
. 巡视人员溺 水 巡视工作中不得穿过不明深浅的水域，更不能游泳。
