光纤通信(第5版)课后习题答案要点教学内容
光纤通信课后习题答案
光纤通信课后习题答案光纤通信课后习题答案光纤通信作为现代通信技术的重要组成部分，已经在我们的日常生活中扮演着至关重要的角色。
通过光纤传输信息可以实现高速、大容量的数据传输，极大地改善了我们的通信体验。
而在学习光纤通信的过程中，习题是检验我们对知识掌握程度的重要途径。
下面是一些光纤通信课后习题的答案，希望能对大家的学习有所帮助。
1. 什么是光纤通信？光纤通信是一种利用光纤作为传输媒介，使用光信号来传输信息的通信方式。
它通过将信息转换为光信号，并通过光纤进行传输，最后再将光信号转换为电信号，实现信息的传输和接收。
光纤通信具有高速、大容量、低损耗等优点，被广泛应用于电话、互联网、电视等领域。
2. 光纤通信的基本原理是什么？光纤通信的基本原理是利用光的全反射特性来实现光信号的传输。
光信号在光纤中传输时，会一直沿着光纤内壁发生反射，从而避免了光信号的能量损失。
光纤通信系统主要由光源、光纤、光探测器等组成。
光源产生的光信号经过调制后，通过光纤传输到目的地，然后被光探测器接收并转换为电信号。
3. 光纤通信相比于传统通信有哪些优势？光纤通信相比于传统通信具有以下优势：- 高速传输：光信号的传输速度非常快，可以达到光速的30%左右，远远超过了传统的电信号传输速度。
- 大容量传输：光纤通信可以同时传输大量的信息，其传输容量远远超过了传统的铜线通信。
- 低损耗：光信号在光纤中传输时，损耗非常小，可以实现长距离的传输。
- 抗干扰性强：光信号在光纤中传输时，不容易受到外界电磁干扰的影响，保证了通信的稳定性和可靠性。
4. 光纤通信的应用领域有哪些？光纤通信在现代社会的各个领域都有广泛的应用，包括但不限于以下几个方面：- 电话通信：光纤通信在电话网络中被广泛应用，可以实现高质量、高速度的语音通信。
- 互联网通信：光纤通信是互联网的基础设施之一，可以实现高速、大容量的数据传输，提供了更快速、稳定的网络连接。
- 电视传输：光纤通信在有线电视网络中被广泛应用，可以实现高清晰度、大容量的视频传输。
《光纤通信》课后习题及答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信课后习题解答-第2章习题参考答案
第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G .651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径 2sin 10∆==n NA φ渐变型光纤的数值孔径 ()() 20-0s i n220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
数值孔径是衡量光纤的集光能力，即凡是入射到圆锥角φ0以内的所有光线都可以满足全反射条件，在芯包界面上发生全反射，从而将光线束缚在纤芯中沿轴向传播。
4．简述光纤的导光原理。
答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。

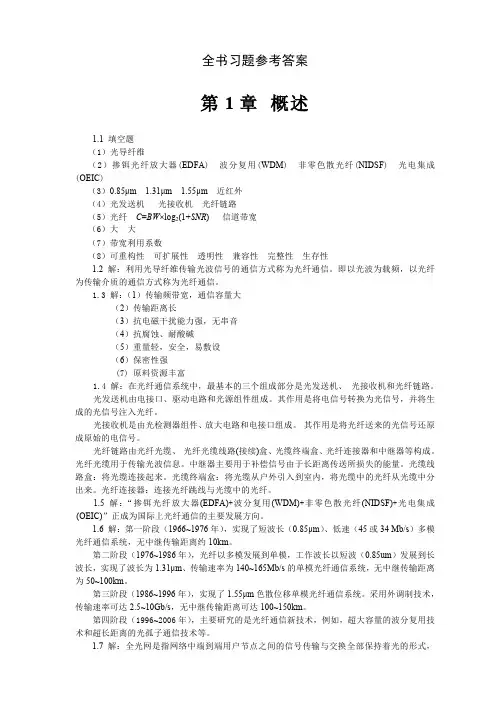

光纤通信课后答案
全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。
即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。
1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。
光发送机由电接口、驱动电路和光源组件组成。
其作用是将电信号转换为光信号，并将生成的光信号注入光纤。
光接收机是由光检测器组件、放大电路和电接口组成。
其作用是将光纤送来的光信号还原成原始的电信号。
光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。
光纤光缆用于传输光波信息。
中继器主要用于补偿信号由于长距离传送所损失的能量。
光缆线路盒：将光缆连接起来。
光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。
光纤连接器：连接光纤跳线与光缆中的光纤。
1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。
1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。
第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。
光纤通信第五版_第四章讲义（ＰＤＦ）
4.1 电介质平板波导 4.2 对称平板波导中的模式 4.3 非对称平板波导中的模式 4.4 波导的耦合4.5 平板波导的色散和失真4.6 集成光器件 4.7 总结和讨论第4章 集成光波导4.5 平板波导的色散和失真除了材料色散导致的脉冲展宽以外，在波导中还有另外两种情况导致的脉冲展宽现象：波导色散和多模失真。
2▪波导膜厚度d 固定，对于线宽为Δλ=λ2-λ1光源，等效折射n eff率随波长变化，因此其波导中的速度也发生变化，最终导致脉冲展宽，该种现象称为波导色散。
4.5.1 波导色散 32λd λd ▪波导色散与材料色散同时存在▪波导色散与材料色散拥有同样的公式形式4波导色散： ()()24.4 /''λλλτ∆-=∆-=∆g eff M n cL ()()14.3 /''λλλτ∆-=∆-=∆M n cL 材料色散： 4.5.1 波导色散54.5.1 波导色散 ▪集合了材料色散和波导色散的总脉冲展宽可以写成：()()λτ∆+-=∆g M M L /▪因为材料色散M 有可能为负值(例如在石英玻璃中，当工作波长超过1300nm 时)，由色散引起的总脉冲展宽实际上有可能会因为波导色散的存在反而减小。
再次说明了为什么远距离高速传输时光源波长都比较大。
模式不同则传输路径不同，考虑一下这种现象的最糟情况， 即最低阶模式以90°角传播，最高阶模式以临界角传播。
设L 为波导长度。
注意，两个模式具有相同的波长。
4.5.2 多模失真n 1n 2 n 1 > n 2 最低阶模 L 2n 2θc高阶模L 1轴向模式传输时间：22112sin L L n L n θ==c (4.25)cLn v L t 1==轴向传输对于临界角传输：21sin L L θ=c 4.5.2 多模失真 所以临界角传输的总传输路径为c n Ln c n n Ln v n Ln 22112121t =⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫⎝⎛=临界角传输(4.26)临界角传输的总时间为：⎪⎪⎭⎫⎝⎛21n n L 4.5.2 多模失真总延时为：2211)(cn n n n L -=⎪⎪⎭⎫ ⎝⎛∆τ这就是同一波长的光波在波导中以不同模式传输时单位长度上的模式脉冲展宽时间。

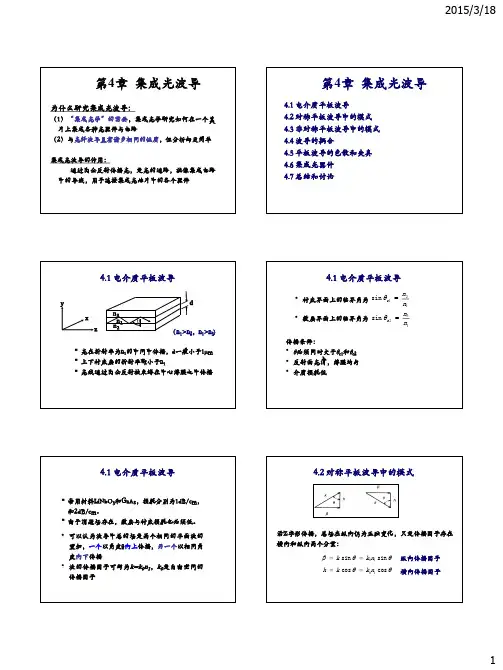

光纤通信第五版_第四章讲义01
•
并不是所有大于临界角入射的光都会沿着这样的波导结构 传播
在衬底则有
E E 2e y d / 2 sint z
其中：y d / 2
•
•
只有以一定角ቤተ መጻሕፍቲ ባይዱ入射的光线才会在波导中传播，这些入射
角即与波导中的模式相对应 这些模式的存在，可以类似于第3 章中对谐振腔的分析来加 以理解。
hd m
（4）
5
2015/3/18
4.2 对称平板波导中的模式
4.2.3 TE模式图
对于偶TE模式，方程(4.10)的解为
hd m
hd m 2 hd m 0 2
2 arctan
2 n12 sin2 q1 n2 n1 cos q1
•
式 4.10的解为式4.11
hd tan 2
1 2 2 n cos q (n1 sin q ) n2 1
h k cos q
2n1
光线向下传播时的波前
n1
n2
光线向上传播时的波前
cos q
考察用实线表示的1 和2两条光线，它们属于同一平面波，垂 直于实线的虚线则是它们的等相位面。上图光线1上的A 点与光线 2 上的 C点处于同一等相面上，有相同的相位。
光线 2 从 CD经历的相位变化为： 2
光线 1 从 AB经历的相位变化为： 光线 2 从 C B 经历的相位变化为：
1 AB k0n1 2 2 2 CD k0n1
光线 1在B点反射并向上传播时的波前 光线 2 在D点未经反射时的波前
n2
A C
D
光纤通信课后习题解答第5章光源与光发送机习题解答
光纤通信课后习题解答第5章光源与光发送机习题解答98 习题解答1、比较LED 和LD ，并说明各自适应的工作范围。
答：LED 的发射光功率比LD 要小，不适合长距离系统；LED 的光谱宽度比LD 大得多，不适合长距离系统；LED 的调制带宽比LD 小得多，不适合长距离系统；LED 的温度特性比LD 好得多。
所以，LED 适应于短距离小容量光纤通信系统，而LD 适应于长距离大容量光纤通信系统。
2、试说明LED 的工作原理。
答：当给LED 外加合适的正向电压时，Pp 结之间的势垒（相对于空穴）和Np 结之间的势垒（相对于电子）降低，大量的空穴和电子分别从P 区扩散到p 区和从N 区扩散到p 区（由于双异质结构，p 区中外来的电子和空穴不会分别扩散到P 区和N 区），在有源区形成粒子数反转分布状态，最终克服受激吸收及其它衰减而产生自发辐射的光输出。
3、试说明LD 的工作原理。
答：当给LD 外加适当的正向电压时，由于有源区粒子数的反转分布而首先发生自发辐射现象，那些传播方向与谐振腔高反射率界面垂直的自发辐射光子会在有源层内部边传播、边发生受激辐射放大（其余自发辐射光子均被衰减掉），直至传播到高反射率界面由被反射回有源层，再次向另一个方向传播受激辐射放大。
如此反复，直到放大作用足以克服有源层和高反射率界面的损耗后，就会向高反射率界面外面输出激光。
4、为什么应用单纵模LD 光纤通信系统的传输速率远大于使用LED 光纤通信系统的传输速率？答：因为单纵模LD 的谱线宽度比LED 的谱线宽度小得多，单纵模LD 的调制带宽比LED 的调制带宽大得多，所以单纵模LD 光纤通信系统的传输速率远大于使用LED 光纤通信系统的传输速率。
5、若激光物质的禁带宽度为0.8eV 。
试问该激光物质所能辐射的光波长是多少？答：=1.24/0.85=1.55 6、光与物质的相互作用有哪几种方式？答：光与物质的相互作用时，存在自发辐射、受激辐射及受激吸收三种基本过程。
《光纤通信》课后习题答案
习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin67/sin33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率 1.00n =，则允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ=允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率∆；（2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为0.38NA =4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01∆=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率002233.3V a n ππλλ==⋅=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和A PD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤通信课后习题答案.docx
光纤通信课后答案1-1 用光导纤维进行通信最早在哪一年由谁提出答：1966年7月英籍华人高锟提出用光导纤维可进行通信。
1-2 光纤通信有哪些优点光纤通信具有许多独特的优点，他们是： 1. 频带宽、传输容量大； 2. 损耗小、中继距离长； 3. 重量轻、体积小； 4. 抗电磁干扰性能好； 5. 泄漏小、保密性好；6．节约金属材料，有利于资源合理使用。
1-3 简述通信网络的分层结构构成通信网络的基础设施可用图1.1.3所示的分层模型来描述。
这种分层网络支持传统的电复用信号传输，但是也可以提供全光端对端透明连接。
在光层中传输的网络功能，如分插复用（ADM ）、交叉连接、信号存储以及业务调度均在光层中完成。
电交换/复接层( 层)LAN POTS CATVOXCOXCOXC业务和应用层光传送/网络层光接入声音视频网络管理OADMOADMOADM: OXC ：光分插复用光交叉连接SDH/ATM图1.1.3 通信网络的分层结构1-4 比较光在空气和光纤中传输的速度，哪个传输得快答：当光通过比真空密度大的光纤时，其传播速度要减慢，如图1.2.3所示，减慢的程度与介质折射率n 成反比。
图1.2.3 光通过密度大的介质时传播速度要减慢1-5 简述抗反射膜的工作原理。
答：当光入射到光电器件的表面时总会有一些光被反射回来，除增加耦合损耗外，还会对系统产生不利的影响，为此需要在器件表面镀一层电介质材料，以便减少反射，如图1.3.6所示。
在该例中，空气折射率11=n ，器件材料是硅，5.33=n ，电介质材料选用43N S i ，其折射率9.12≈n ，在空气和硅器件折射率之间。
当入射光到达空气和抗反射膜界面时，标记为A 的一些光被反射回来，因为它是外反射，所以反射光与入射光相比有180o 的相位变化。
该光波在电介质材料中传播，当到达抗反射膜和器件界面时，除大部分光进入器件外，一些光又被反射回来，标记为B 。
因为23n n >，还是外反射，B 光仍有180o 的相位变化，而且当它从抗反射膜出来时，已经受了2d 距离的传输延迟，d 为抗反射膜的厚度。
光纤通信第五版教学设计 (2)
光纤通信第五版教学设计一、设计理念本教学设计以培养学生的理论基础和实际应用能力为目的，通过理论知识和实际操作相结合的方式，全面提高学生在光纤通信领域的能力。
二、教学目标1.掌握光纤通信的基本理论和技术知识；2.熟悉光纤通信的实际应用场景；3.掌握光纤通信的系统设计和调试方法；4.掌握光纤通信的实际操作技能。
三、教学内容1. 光纤通信基础1.光的基本概念和性质；2.光纤通信的核心技术；3.光纤传输过程中的噪声和衰减；4.光纤通信的调制与解调技术。
2. 光纤通信系统设计1.光纤通信系统的构成；2.光纤通信系统的参数选取；3.光纤通信系统的误码率分析；4.光纤通信系统的性能测试。
3. 光纤通信实践操作1.光纤通信设备的使用；2.光纤通信系统的调试；3.光纤通信系统的维护。
四、教学方法1.理论授课：讲解光纤通信的基本理论和技术知识；2.实验操作：对光纤通信的系统设计和调试方法进行实践；3.群组讨论：通过小组互动学习，促进学生之间的交流，提高学生的学习兴趣。
五、教学评估1.期末考试：对学生的理论基础进行考核；2.实验报告：对学生的实际操作能力进行考核；3.学习态度：对学生的学习态度、学习习惯进行考核。
六、教学资源1. 教材光纤通信（第十版）2. 实验平台本课程使用周边实验箱，实现基于光纤通信的系统设计和调试。
3. 其他资源1.光纤通信相关论文和文献；2.视频资料。
七、教学时长本课程为32学时，其中理论课程16学时，实践操作16学时。
八、总结本教学设计旨在培养学生的理论基础和实际应用能力，强调理论知识和实践操作的结合，旨在全面提高学生在光纤通信领域的能力。
同时，本教学设计还采用多种教学方法，旨在增加学生的兴趣和参与度，提高教学效果。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信课后习题参考答案
光纤通信课后习题参考答案光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。
传输损耗高达1000dB/km左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器就是用于长途传输时延长光信号的传输距离。
第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布n?r????n1?n2r?a r?a?2??r???nm?1?2?????n?r????a???????nc渐变型光纤的折射率分布r?a r?a7．均匀光纤纤芯和包层的折射率分别为n1=1.50，n2=1.45，光纤的长度L=10Km。
试求：（1）光纤的相对折射率差Δ；（2）数值孔径NA；（3）若将光纤的包层和涂敷层去掉，求裸光纤的NA和相对折射率差Δ。
光纤通信课后第5章习题答案
第5章 复习思考题参考答案5-1 光探测器的作用和原理是什么答：光探测器的作用是利用其光电效应把光信号转变为电信号。
光探测器的原理是，假如入射光子的能量h ν超过禁带能量E g ，只有几微米宽的耗尽区每次吸收一个光子，将产生一个电子-空穴对，发生受激吸收，如图5.1.1（a ）所示。
在PN 结施加反向电压的情况下，受激吸收过程生成的电子-空穴对在电场的作用下，分别离开耗尽区，电子向N 区漂移，空穴向P 区漂移，空穴和从负电极进入的电子复合，电子则离开N 区进入正电极。
从而在外电路形成光生电流P I 。
当入射功率变化时，光生电流也随之线性变化，从而把光信号转变成电流信号。
5-2 简述半导体的光电效应答：在构成半导体晶体的原子内部，存在着不同的能带。
如果占据高能带（导带）c E 的电子跃迁到低能带（价带）v E 上，就将其间的能量差（禁带能量）v c g E E E -=以光的形式放出，如图4.2.2所示。
这时发出的光，其波长基本上由能带差E ∆所决定。
图4.2.2 光的自发辐射、受激发射和吸收反之，如果把能量大于hv 的光照射到占据低能带v E 的电子上，则该电子吸收该能量后被激励而跃迁到较高的能带c E 上。
在半导体结上外加电场后，可以在外电路上取出处于高能带c E 上的电子，使光能转变为电流，这就是光接收器件的工作原理。
5-3 什么是雪崩增益效应答：光生的电子-空穴对经过APD 的高电场区时被加速，从而获得足够的能量，它们在高速运动中与P 区晶格上的原子碰撞，使晶格中的原子电离，从而产生新的电子-空穴对，如图5.2.4所示。
这种通过碰撞电离产生的电子-空穴对，称为二次电子-空穴对。
新产生的二次电子和空穴在高电场区里运动时又被加速，又可能碰撞别的原子，这样多次碰撞电离的结果，使载流子迅速增加，反向电流迅速加大，形成雪崩倍增效应。
APD 就是利用雪崩倍增效应使光电流得到倍增的高灵敏度探测器。
图5.2.4 APD雪崩倍增原理图5-4 光接收机的作用是什么答：光接收机的作用就是检测经过传输后的微弱光信号，并放大、整形、再生成原输入信号。
光纤通信课后习题解答第2章习题参考答案
第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G .651光纤（渐变型多模光纤）、G .652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径 2sin 10∆==n NA φ 渐变型光纤的数值孔径 ()() 20-0sin 220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
数值孔径是衡量光纤的集光能力，即凡是入射到圆锥角φ0以内的所有光线都可以满足全反射条件，在芯包界面上发生全反射，从而将光线束缚在纤芯中沿轴向传播。
4．简述光纤的导光原理。
答：光纤之所以能够导光就是利用纤芯折射率略高于包层折射率的特点，使落于数值孔径角)内的光线都能收集在光纤中，并在芯包边界以内形成全反射，从而将光线限制在光纤中传播。
