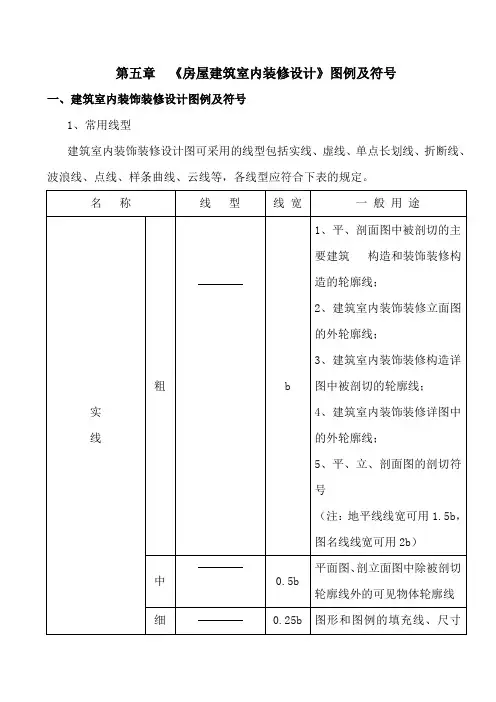

第五章《房屋建筑室内装修设计》图例及符号一、建筑室内装饰装修设计图例及符号1、常用线型建筑室内装饰装修设计图可采用的线型包括实线、虚线、单点长划线、折断线、波浪线、点线、样条曲线、云线等，各线型应符合下表的规定。
线、尺寸界线、索引符号、标高符号、引出线等虚线中0.5b1、表示被遮挡部分的轮廓线；2、表示平面中上部的投影轮廓线；3、预想放置的建筑或装修的构件；4、运动轨迹细0.25b表示内容及中虚线相同，适合小于0.5b的不可见轮廓线单点长划线0.25b中心线、对称线、定位轴线折断线0.25b不需要画全的断开界线续表 3.2.2波浪线0.25b1、不需要画全的断开界线；2、构造层次的断开界线点线0.25b制图需要的辅助线样条曲线0.25b1、不需要画全的断开界线；2、制图需要的引出线云线0.25b 1、圈出需要绘制详图的图样范围；2、材料标注图线的宽度b，宜从下列线宽系列中选取：1.0、0.7、0.5、0.35mm。
各图样可根据复杂程度及比例大小，先选定基本线宽b，再选用表3.2.3中相应的线宽组。
2、线宽组线宽比线宽组（mm）b 1.00.70.50.350.75b0.750.530.380.260.5b0.50.350.250.180.3b0.30.210.150.110.25b0.250.180.130.090.2b0.20.140.10.07注：同一张图纸内，各个不同线宽组中的细线，可统一采用较细的线宽组的细线。
3、比例比例宜注写在图名的右侧或右侧下方，字的基准线应取平。
比例的字高宜比图名的字高小一号或二号（图）。
(a) (b) (c) (d)比例的注写绘图采用的比例应根据图样内容及复杂程度选取。
常用及可用比例应符合表的规定常用及可用的图纸比例常用比例1:1、1:2、1:5、1:10、1:20、1:25、1:50、1:75、1:100、根据建筑室内装饰装修设计的不同部位、不同阶段的图纸内容和要求，绘制的比例宜在下表中选用。
