施工图常用符号
施工图常用符号及图例
指北针
1、用途 在总平面图及底层建筑平面图上，一般都 画有指北针，以指明建筑物的朝向。 2、画法 （1）圆的直径宜为24mm，用细实线绘 制； （2）指针尾端的宽度3mm，需用较大直 径绘制指北针时，指针尾部宽度宜为圆的 直径的1/8； （3）指针涂成黑色，针尖指向北方，并 注“北”或“N”字。
风向频率玫瑰图
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等 。
注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号 详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符
号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平 直径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线，
并以引出线引出索引符号，引出线所在的一侧为投射方向。
类似于对文章中的字词 等进行解释
索引符号与详图符号
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
图纸常用符号
56、KZ2 是一种框架柱，编号为KZ2 57、KZZ框支柱 58、XZ芯柱
59、LZ梁上柱 60、QZ剪力墙上柱 61、YDZ约束边缘端柱 62、YAZ约束边缘暗柱
63、YJZ约束边缘转角墙柱 64、GDZ构造边缘端柱 65、GAZ构造边缘暗柱
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
三、 梁上主筋和梁下主筋同时表示方法 ：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
五、 梁腰中钢筋表示方法：
79、WKL屋面框架梁 80、KZL框支梁 81、L非框架梁 82、XL悬挑梁
83、JSL井式梁 84、LPB梁板筏基础平板 85、JCL基础次梁 86、JZL基础主梁
87、jL1（16）250×350 基础梁，编号为基础梁1，有16跨，断面为宽250×高350。
25、 框支梁 KZL 26、 屋面框架梁 WKL 27、檩条 LT 28、屋架 WJ 29、托架 TJ
30、天窗架 CJ 31、框架 KJ 32、刚架 GJ 33、支架 ZJ 34、柱 Z 35、框架柱 KZ
36、构造柱 GZ 37、承台 CT 38、设备基础 SJ 39、桩 ZH 40、 挡土墙 DQ
施工图常用符号
施工图常用符号钢筋平法图集常用符号解释:la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE:钢筋的搭接长度hc: 支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2，应按360N/mm2计算;箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度.lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度.lle：纵向受拉钢筋抗震(绑扎）搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn: 所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高)。
hb: 梁截面高度.Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：1、柱KZ—框架柱KZZ-框支柱XZ—芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1)墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ—构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ—非边缘暗柱FBZ—扶壁柱（2）墙身Q—剪力墙（3）墙梁LL—连梁（无交叉暗撑、钢筋)LL(JC）连梁(有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁(对角暗撑配筋）LL（JX)连梁（交叉斜筋配筋)LL（DX）连梁（集中对角斜筋配筋）AL—暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL—楼层框架梁WKL—屋面框架梁KZL-框支梁L—非框架梁XL—悬挑梁JZL-井字梁4、梁板式筏形基础JZL—基础主梁JCL—基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB—跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ—外包式柱脚MZJ-埋入式柱脚JK—基坑HJD-后浇带7、楼板LB—楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD—纵筋加强带HJD—后浇带ZMx—柱帽SJB-局部升降板JY—板加腋BD—板开洞FB—板翻边TY—板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces—悬挑阳角放射筋Rh-抗冲切箍筋Rb—抗冲切弯起筋10、独立基础DJj—普通独立基础阶形DJp-普通独立基础坡形BJj—杯口独立基础阶形BJp—杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp—独立承台坡形14、承台梁CTL—承台梁15、基础连梁JLL—基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ—窗井墙JLL—基础连系梁HJD—后浇带SZD-上柱墩XZD—下柱墩JK-基坑（沟)。
施工图纸符号大全
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。
例如，墙壁、天花板和地面都可以用直线表示。
2、圆：圆通常用来表示圆形物体或曲面。
例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形：矩形通常用来表示方形物体或平面。
例如，窗户、门和墙壁都可以用矩形表示。
4、弧形：弧形代表曲线形状的物体或表面。
例如，穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。
2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。
三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。
2、柱子符号：柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。
四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。
例如，箭头表示测量方向，波浪线表示连续测量。
2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。
例如，三角形表示标高的高度，虚线表示相对高度。
总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。
建筑施工图中符号大全
建筑施工图中符号大全引言建筑施工图作为一种重要的工程图纸，用于指导和记录建筑项目的施工过程。
其中，使用了许多特定的符号来表示不同的建筑元素、材料和施工方式。
本文将介绍建筑施工图中常见的符号，并提供相关解释和示例。
1. 符号分类建筑施工图中的符号可以根据其功能和用途进行分类，主要包括以下几类：1.1 标志符号标志符号用于标识建筑平面图中的不同标志点或标记，通常包括箭头、划线符号等。
例如：•建筑物入口的标志符号：➡️•逃生通道的标志符号：➡️1.2 构件符号构件符号用于表示建筑设计中的构件元素，如墙壁、柱子、梁等。
通常用简化的几何图形来表示，例如：•墙壁的符号：➡️•柱子的符号：➡️1.3 建筑材料符号建筑材料符号用于表示建筑施工图中使用的不同材料类型，如砖石、混凝土、玻璃等。
符号会根据材料的特色和属性进行设计，例如：•砖石的符号：➡️•玻璃的符号：➡️1.4 设备符号设备符号用于表示建筑施工图中的设备元件，如管道、排风扇、电缆等。
符号会根据设备的功能和形状进行设计，例如：•水管的符号：➡️•电缆的符号：⚡️2. 符号示例下面将介绍一些常见的建筑施工图符号，并提供相应的示例图：2.1 建筑物入口标志符号：➡️示例图：➡️________/ \\| |\\ __________/2.2 墙壁构件符号：➡️示例图：➡️➡️➡️➡️➡️➡️➡️➡️2.3 砖石建筑材料符号：➡️示例图：➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️2.4 水管设备符号：➡️示例图：➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️3. 结论本文介绍了建筑施工图中常见的符号，并提供了对应的解释和示例图。
这些符号在建筑施工图中起到了标识、表示和记录的重要作用，为建筑施工提供了必要的信息和指导。
对于建筑从业者来说，熟悉和理解这些符号是十分重要的。
希望本文可以为读者提供一些帮助和参考。
请注意，此文档仅提供了一些常见的建筑施工图符号示例，并不能覆盖所有的符号类型。
施工图常用符号及图例(很好很实用的)
2、索引符号与详图符号
连接符号 折断符号 4、引出线 对称符号 5、其他符号 指北针与风玫瑰 6、常用图例符号
为了使房屋施工图的图面 统一而整洁，制图标准对 常用的符号、图例画法做 了明确的规定。
3、标高符号
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
引出线
多层构造引出线
共用引出线
5、其他符号
连接符号
1、用途 对于较长的构件，当其长度 方向的形状相同或按一定规律 变化时，可断开绘制，断开处 应用连接符号表示。 2、画法 连接符号为折断线(细实线) ，并用大写拉丁字母表示连接 编号。
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。 • （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
1、定位轴线
1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号 对非承重墙或次要承重构件，编写附加定位轴线。 2.定位轴线的编号 （1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写； （2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。 平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之 间，有的需要用附加轴线表示，附加轴线用分数编号。 （3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则 应同时 注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号
2、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详图处标注详图 符号。 2、画法： （1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直 径均应以细实线绘制。 （2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位 线， 并以引出线引出索引符号，引出线所在的一侧为投射方向。
施工图常用符号与图例(超级棒)
引出线
• 1、定义
• ⑴ 剖面图 假想用剖切面（平面或曲面）剖开物 体，移去观察者和剖切面之间的部分，将剩余部 分物体（与剖切面接触的区域内画上剖面线或材 料图例）向投影面投射所得的图形，称为剖面图 。
• ⑵ 断面图 假想用剖切面将物体某处切断，仅画 出该剖切面与物体接触部分（区域内画上剖面线 或材料图例）即剖切面截割物体的截断面图形， 称为断面图。剖面图包含了相应的断面图。
1、定位轴线
定位轴线应用细单点长画线绘制，圆用细实线绘制，直径为8mm10mm，定位轴线圆的圆心应在定位轴线的延长线或延长线的折线上 。 1、定位轴线的作用 （1）设计和读图时定位的重要依据； （2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。 规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
折断符号
• （1）直线折断：当图形采用直线折断时，其折断符号为 折断线，它经过被折断的图面。
• （2）曲线折断：对圆形构件的图形折断，其折断符号为 曲线。
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等 。
标高符号及标高数字的注写
4、引出线
1、画法 （1）引出线是对图样上某些部位引出作文字说明、尺寸标注和
索引详图等用的，应以细实线绘制。可采用水平方向的直线或 者水平方向长30°，45 °，60 °，90 °的直线和折线。 （2）文字说明宜注写在横线的上方，也可注写在横线的端部。 （3）索引详图的引出线，应对准索引符号的图心 （4）对于同时引出几个相同部分的共用引出线，引出线应相互 平行，也可画成集中于一点的放射线
施工图符号
施工图符号
1. SC-------表示穿焊接钢管
2. CT------ 表示沿桥架敷设
3. RC------ 表示穿热镀锌钢管
4. MT-------表示穿电线管敷设
5. JDG------表示穿套接紧定式钢管敷设
6. MR.------表示沿线槽敷设
7. WC-------表示暗敷在墙内
8. WS--------表示沿墙面敷设
9. SCE-------表示沿吊顶内敷设
10. CE--------表示天棚或顶板面敷设
11. CC--------表示暗敷在屋面或顶板内
12. FC--------表示在地板或地面下敷设
爱马仕术语
ACB 断路器
BMS 建筑管理系统
EPS 应急电源
FUTP 吕箔总屏蔽屏蔽双绞线
HA VC 暖通空调
LAN 局域网
LPS 防雷系统
LV 低压
MCB 小型断路器
MCCB 塑壳断路器
MDB 主配电板
MSB 总开关板
MV 中压
PABX 私用自动交换分机
PSTN 公用电话网
SDB 分配电板
RCD 剩余电流装置
UPS 不间断电源。
施工图中常用符号(符号详图、指北针).
《施工图中常用符号（详图符号、指北针）》
(3)说明的顺序应由上至下，并应与被说明的层次相互一致； (4)如层次为横向顺序，则由上至下的说明顺序应与由左至右的层次顺序相互一致
二、详图符号
详图的位置和编号，应以详图符号表示。 详图符号为一直径是14mm的粗实线圆 （1）详图与被索引的图样同在一张图纸内，应在详图符号内用阿拉伯数字注明 详图的编号 （2）详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平 直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号
零件、钢筋、杆件、设备等的编号，以直径为4~6mm（同一图样应保持一致）
的细实线圆表示，其编号应用阿拉伯数字按顺序编写。
《施工图中常用符号（详图符号、指北针）》
三、指北针或风玫瑰
指北针或风玫瑰图都可以用来表示建筑物的朝向。指北针用细实线绘制，直径
24mm。指针尖指向北，指针尾部宽度为直径的1/8，约3mm，在指针尖端处，国
（3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该 标准图册的编号
《施工图中常用符号（详图符号、指北针）》
ห้องสมุดไป่ตู้
（4）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并以 引出线引出索引符号，引出线所在的一侧为投射方向,如下图所示。
《施工图中常用符号（详图符号、指北针）》
内工程注“北”字，涉外工程注“N”字。需用较大直径绘制指北针时，指针尾部 宽度取直径的1/8，如右图所示。
风玫瑰图一般画出16个方向的长短线来表示该地区常年的风向频率，有箭头的方
向为北向。
指北针
风玫瑰图
《施工图中常用符号（详图符号、指北针）》
四、多层构造引出线
工程施工图各种符号
工程施工图各种符号1. 尺寸标注符号尺寸标注符号用于标注构件的尺寸，包括长度、宽度、厚度等。
常见的尺寸标注符号包括标注箭头、尺寸线、标注数字等。
标注箭头用于指示尺寸的方向，尺寸线则连接箭头和标注数字，用于表示尺寸的大小。
尺寸标注符号需要按照国家标准进行标注，以保证施工图的准确性。
2. 材料标注符号材料标注符号用于标注构件的材料，包括钢筋、混凝土、砖等。
常见的材料标注符号包括材料图例、标注文字等。
材料图例用于表示不同材料的符号，标注文字则用于说明具体材料的规格和型号。
材料标注符号需要按照相关规范进行标注，以确保施工材料的质量和规格。
3. 设备标注符号设备标注符号用于标注施工图中的设备，包括管道、阀门、泵等。
常见的设备标注符号包括设备图例、标注文字等。
设备图例用于表示不同设备的符号，标注文字则用于说明设备的型号和规格。
设备标注符号需要按照相关标准进行标注，以保证施工设备的选择和安装。
4. 土建施工标注符号土建施工标注符号用于标注土建施工图中的各种信息，包括地基、地下管线、建筑物结构等。
常见的土建施工标注符号包括分层标注、平面布置图、结构图等。
分层标注用于标注建筑物的不同层次，平面布置图用于标注建筑物的平面布置，结构图用于标注建筑物的结构形式。
土建施工标注符号需要按照土建施工图设计规范进行标注，以确保施工的安全和稳定。
5. 电气施工标注符号电气施工标注符号用于标注电气施工图中的各种信息，包括电缆、开关、插座等。
常见的电气施工标注符号包括电气图例、电气符号、标注文字等。
电气图例用于表示不同电气设备的符号，电气符号用于表示电气设备的连接和布置，标注文字用于说明电气设备的型号和规格。
电气施工标注符号需要按照电气施工图设计规范进行标注，以确保电气设备的选择和安装。
以上是工程施工图中常见的符号使用情况，这些符号是施工图中必不可少的一部分，通过这些符号的合理标注可以让施工图更加清晰明了，为施工提供更好的指导。
希望以上内容能够帮到大家，如果有任何问题欢迎大家留言讨论。
施工图常用符号及图例(很好很实用的)
1、定位轴线
1、定位轴线的作用
（1）设计和读图时定位的重要依据；
（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
对非承重墙或次要承重构件，编写附加定位轴线。
2.定位轴线的编号
（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；
（4）标高数字的正负号、小数位数(两位或三位)、同一位置要
20标21/4几/14个标高时。
8
2021/4/14
标高符号及标高数字的注写
9
4、引出线
1、画法 （1）引出线是对图样上某些部位引出作文字说明、尺寸标注和
索引详图等用的，应以细实线绘制。可采用水平方向的直线或 者水平方向长30°，45 °，60 °，90 °的直线和折线。 （2）文字说明宜注写在横线的上方，也可注写在横线的端部。 （3）索引详图的引出线，应对准索引符号的图心 （4）对于同时引出几个相同部分的共用引出线，引出线应相互 平行，也可画成集中于一点的放射线
风（向玫瑰）频率图（2）
17
坡度
在施工图中对倾斜部分的标注，通常用坡 度（斜度）来表示，当坡度方向不明显时 ，在坡度的数字下面应加注坡度符号，坡 度符号一般指向下坡方向 （1）坡度较大时采用 （2）坡度一般时采用 （3）坡度平坦且坡度方向不明显时采用 （4）道路及路面的坡度标志 本图适用于总图 （5）管道的坡度标志

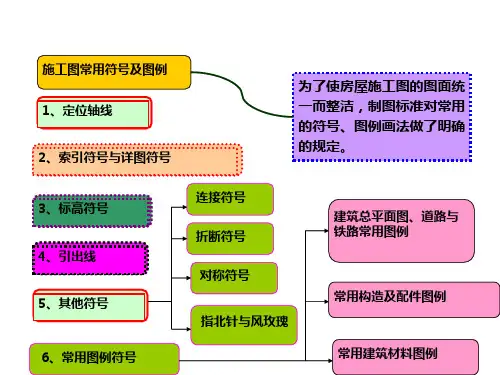

施工图常用符号及图例 1、定位轴线 2、索引符号与详图符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
3、标高符号 4、引出线 5、其他符号 20261、/4/常14用图例符号
建筑施工图的常用代表符号
建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
施工图常用符号及图例(很好很实用的)
类似于对文章中的字词 等进行解释
5
索引符号与详图符号
6
7
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸
，它仅使用在建筑总平面图中。
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如
楼面、台阶顶面等标高。
结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁
顶面等标高。
2、标高符号画法及标高尺寸标注
（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；
（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形
（3）符号尖端应指被注高度的位置，一般应向下，也可向上。
ห้องสมุดไป่ตู้
全年静风频率
用八或十六N 个罗盘方 向定NW 位,是指从外面NE 重吹庆 向地区中心的。其中: 粗实线表示全年平均 风NW 向; 虚3线3 表示夏季E 平均风向; 细实线 表示SW 冬季平均风向SE; 风向为从外S 指向中心。
图 6-3 风向频率玫瑰图
风（向玫瑰）频率图（2）
17
坡度
在施工图中对倾斜部分的标注，通常用坡 度（斜度）来表示，当坡度方向不明显时 ，在坡度的数字下面应加注坡度符号，坡 度符号一般指向下坡方向 （1）坡度较大时采用 （2）坡度一般时采用 （3）坡度平坦且坡度方向不明显时采用 （4）道路及路面的坡度标志 本图适用于总图 （5）管道的坡度标志
18
6、常用图例符号 建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
建筑施工图的常用代表符号
建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。
但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。
不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。
所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。
在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。
建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。
表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。
结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。
表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。
（2）设计总说明。
（3）建筑施工图。
（4）结构施工图。
（5）建筑装修图。
（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。
一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。
各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
施工图常用符号和图例(很好很实用的)
对称符号
1、用途 当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符
号，以节省图纸篇幅。 2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。 平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等 。
向定NW位,是指从外面NE 吹 向地区中心的。其中: 粗实线表示全年平均 风NW 向; 虚3线3 表示夏季E 平均风向; 细实线 表示SW 冬季平均风向SE; 风向为从外S 指向中心。
图 6-3 风向频率玫瑰图
风（向玫瑰）频率图（2）
坡度
在施工图中对倾斜部分的标注，通常用坡 度（斜度）来表示，当坡度方向不明显时 ，在坡度的数字下面应加注坡度符号，坡 度符号一般指向下坡方向 （1）坡度较大时采用 （2）坡度一般时采用 （3）坡度平坦且坡度方向不明显时采用 （4）道路及路面的坡度标志 本图适用于总图 （5）管道的坡度标志
施工图常用符号及图例 1、定位轴线 2、索引符号与详图符号
为了使房屋施工图的图面统 一而整洁，制图标准对常用 的符号、图例画法做了明确 的规定。
3、标高符号 4、引出线 5、其他符号 6、常用图例符号
连接符号 折断符号 对称符号 指北针与风玫瑰
建筑总平面图、道路与 铁路常用图例
常用构造及配件图例
常用建筑材料图例
粗实线单圆圈直 径应为14mm、 被索引的在本张 图纸上
被索引的不在本 张图纸上
3、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。 绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸 ，它仅使用在建筑总平面图中。 相对标高:以建筑物底层室内地面为零点测出的高度尺寸。 建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如 楼面、台阶顶面等标高。 结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁 顶面等标高。 2、标高符号画法及标高尺寸标注 （1）等腰直角三角形，细实线绘制，斜边上的高约3mm； （2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形 （3）符号尖端应指被注高度的位置，一般应向下，也可向上。 （4）标高数字的正负号、小数位数(两位或三位)、同一位置要 标几个标高时。
施工图常用符号及图例
•
安全在于心细，事故出在麻痹。20.10.2720.10.2704:31:4004:31:40October 27, 2020
•
踏实肯干，努力奋斗。2020年10月27日上午4时31分 20.10.2720.10.27
•
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月27日星期 二上午4时31分 40秒04:31:4020.10.27
•
人生得意须尽欢，莫使金樽空对月。04:31:4004:31:4004:3110/27/2020 4:31:40 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2704:31:4004:31Oc t-2027- Oct-20
•
加强交通建设管理，确保工程建设质 量。04:31:4004:31:4004:31Tuesday, October 27, 2020
1、用途 用来表示该地区常年的风向 频率和房屋的朝向。 2、画法
根据当地多年平均统计的各个方向吹 风次数的百分数，按一定比例绘制的 。 3、阅读
风的吹向是指从外吹向中心。实线 范围表示全年风向频率，虚线范围表 示夏季风向频率。
N 风玫瑰图
② 风（向频率）玫瑰图
北
西
东
南
风（向频率）玫瑰图（1）
全年静风频率
上海环球金融中心
位于中国上海陆家嘴的一栋摩天大楼，2008年8月29日竣工。楼高492 米，地上101层，是目前中国第3高楼（截至2014年）、世界最高的平 顶式大楼。开发商为“上海环球金融中心有限公司”，1995年由日本森 大厦株式会社主导兴建。
谢谢
•
树立质量法制观念、提高全员质量意 识。20.10.2720.10.27Tuesday, October 27, 2020
第八课建筑施工图常用符号
建筑施工图作为专业的建筑图纸，具有一个严格的符号使用规则，这种专用的行业语言是保证不同的建筑施工人员能够读懂图纸的必要手段。
下面向大家简单介绍一些建筑施工图的常用符号:
1.
2.
第九课：常用建筑构造配件图例
由于平面图一般采用 1：50、1：100、1：200的比例绘制，各层平面图中的楼梯、门窗、卫生设备等都不能按照实际形状画出，均
采用“国标”规定的图例来表示，而相应的具体构造用较大比例的详图表达。
“国标”中常用的建筑构造及配件图例如表：
1.
2.。
工程制图施工图常用符号
工程制图施工图常用符号工程制图施工图常用符号大全一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号;对非承重墙或次要承重构件，编写附加定位轴线。
2、定位轴线的编号1)横向定位轴线编号用阿拉伯数字，自左向右顺序编写;2)纵向轴线编号用拉丁字母(除I、O、Z)，自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。
在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
3)对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。
二、索引符号与详图符号1)详细表示某些重要局部，需要另绘制其详图进行表达。
2)对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高: 以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高: 指楼地面、屋面等装修完成后构件的表面的.标高。
如楼面、台阶顶面等标高。
结构标高: 指结构构件未经装修的表面的标高。
如圈梁底面、梁顶面等标高。
四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。
2、折断符号1)直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
2)曲线折断：对圆形构件的图形折断，其折断符号为曲线。
3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。
施工图中常用的符号
施工图中常用的符号（一）定位轴线--用来确定主要承重结构和构件（柱、梁、承重墙、屋架、基础等)的位置。
以便施工时定位放线和查阅图纸。
1. 国标规定定位轴线的绘制线型：细单点长划线轴线编号的圆（用模板绘制，不能徒手绘制)：细实线，直径8mm编号（以平面图为例)：水平方向,从左向右依次用阿拉伯数字编写。
竖直方向，从下向上依次用大写拉丁字母编写（不能用I、O、Z，以免与数字1、0、2混淆).2。
标注位置图样对称时，一般标注在图样的下方和左侧；图样不对称时，以下方和左侧为主，上方和有方也要标注.3. 分轴线的标注对应次要承重构件，不用单独划为一个编号，可以用分轴线表示。
表示方法:用分数进行编号，以前一轴线编号为分母，阿拉伯数字（1、2、3）为分子依次编写。
4. 详图中的轴向编号轴线编号的圆(用模板绘制）：直径10mm，细实线绘制。
当某一详图适用几个轴线时，其表示方法。
(二)标高符号在总平面图、平面图、立面图、剖面图上，经常有需要标注高度的地方。
不同图样上的标高符号的绘制各不相同。
1。
平面图的标高符号：用相对标高,保留三位小数2。
立面图、剖面图的标高符号：用相对标高，保留三位小数3. 总平面图的标高符号（室内、室外）:用绝对标高，保留两位小数如标高数字前有“－”号,表示该完成面低于零点标高。
（三）索引符号和详图符号为了方便查找构件详图,用索引符号可以清楚地表示出详图的编号，详图的位置和详图所在图纸的编号。
1. 索引符号绘制方法：引出线指在要画详图的地方，引出线的另一端为细实线、直径10mm 的圆，引出线应对准圆心.在圆内过圆心画一水平细实线，将圆分为两个半圆。
当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线,引出线所在一侧应为投射方向。
编号方法:上半圆用阿拉伯数字表示详图的编号；下半圆用阿拉伯数字表示详图所在图纸的图纸号，若详图与被索引的图样在同一张图纸上，下半圆中间画一水平细实线；如详图为标准图集上的详图，应在索引符号水平直径的延长线上加注标准图集的编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第10章建筑施工图-->第1节概述-->施工图常用符号
1.定位轴线
在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。
这些轴线称为定位轴线。
根据“国标”规定，定位轴线采用细点划线表示，轴线编号的圆圈用细实线，直径一般为8mm，详图上为10mm，如图3.2.3所示。
在圆圈内写上编号。
在平面图上水平方向的编号采用阿拉伯数字，从左向右依次编写（如图3.2.11是由1到9）。
垂直方向的标号，用大写拉丁字母自下而上顺序编写（如图3.2.11是由A到E）。
拉丁字母中I、O及Z三个字母不得作轴线编号，以免与数字1、0、2混淆。
在较简单或对称的房屋中，平面图的轴线编号，一般标注在图形的下方及左侧。
较复杂或不对称的房屋，图形上方和右侧也可标注。
对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号可用分数表示。
分母表示前一轴线的编号，分子表示附加轴线的编号，用阿拉伯数字顺序编写,如图3.2.3a所示。
在画详图时，如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明，如图3.2.3a、d、e所示。
定位轴线也可采用分区编号，其注写形式可参照“国标”有关规定。
2.标高符号
在总平面图、平面图、立面图和剖面图上，经常用标高符号表示某一部位的高度。
各图上所用标高符号应按图3.2.4(1)所示形式以细实线绘制。
图3.2.4(2)所示为具体的画法。
标高数值以米为单位，一般注至小数点后三位数（总平面图中为两位数）。
在“建施”图中的标高数字表示其完成面的数值。
如标高数字前有“-”号的，表示该处完成面低于零点标高。
如数字前没有符号的，则表示高于零点标高。
如同一位置表示几个不同标高时，数字可按图3.2.4中的形式注写。
3.索引符号与详图符号
为方便施工时查阅图样，在图样中的某一局部或构件，如需另见详图时，常常用索引符号注明画出详图的位置、详图的标号以及详图所在的图纸编号，如图
3.2.15中剖面图B轴线上所示。
按“国标”规定，标注方法如下：
(1)索引符号：用一引出线指出要画详图的地方，在线的另一端画一个细实线圆，其直径为10mm。
引出线应对准圆心，圆内过圆心画水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号(图
3.2.5a)。
如详图与被索引的图样同在一张图纸内，则在下半圆中间画一水平细实线
(图3.2.5b)。
索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号(图3.2.5c)。
当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。
引出线所在一侧应为剖视方向，如图3.2.6a表示向下剖视。
(2)详图符号：本符号表示详图的位置和编号，它用一粗实线圆绘
制，直径为14mm。
详图与被索引的图样同在一张图纸内时，应在符号内
用阿拉伯数字注明详图编号(图3.2.7a)。
如不在同一张图纸内，可用细
实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注
明被索引图纸号(图3.2.7b)。
也可不注被索引图纸的图纸号。
(3)零件、钢筋、杆件、设备等的编号：本编号应用阿拉伯数字按
顺序编写，并应以直径为6mm的细实线圆绘制。
如图3.2.8所示。
4.指北针
指北针(图3.2.9)用细实线绘制，圆的直径宜为24mm。
指针尖为北向，指针尾部宽度宜为3mm。
需用较大直径绘指北针时，指针尾部宽度宜为直径的1／8。
5.常用建筑材料图例(表3.2.1)。
