第三章-真空蒸镀
磁力充气阀
高真 空阀
扩 散 泵
A C
低真空磁力阀
低真空磁力阀
B
机 械 泵
图：真空系统简化示意图
真空蒸发的特点
真空蒸发（除电子束蒸发外）与化学气相沉积、溅射镀膜 等成膜方法相比较，有如下的特点： （1）设备简单、操作容易；
（2）制成的薄膜纯度高、质量好，厚度可以较准确控制；
（3）成膜速率快、效率高，用掩膜可以获得清晰的图形； （4）薄膜的生长机理单纯。 缺点是： 不容易获得结晶结构的薄膜，所形成的薄膜在基板上的附 着力小，工艺重复性不够好。
加 热 丝 加 热 舟 盒 状 源
坩 埚
1、电阻式蒸发源
Question:
采用电阻式蒸发源对蒸发源材 料有哪些要求？
对电阻式蒸发源的五点要求:
蒸发源材料的自身熔点要高;
饱和蒸汽压要低;
化学性能要稳定，且具有良好的耐热性，热源
变化时，功率密度变化较小；
成本低;
蒸发源对膜材料的“湿润性”好。
优点:
1) 它是面蒸发，蒸发速率大，可以比电阻蒸发源 大10倍左右； 2) 蒸发源的温度均匀稳定，不易产生飞溅现象； 3) 蒸发源一次装料，无需送料机构，温度控制较 容易，操作比较简单。
缺点:
1) 因为接触易造成污染； 2) 只能蒸发导电的膜料； 3) 设备必须屏蔽，且需要复杂和昂贵的高频 发生器。
真空蒸发镀膜法
本章的基本要求
理解饱和蒸汽压、蒸发温度等基本概念； 掌握真空蒸发的原理、设备要求、不同类型蒸发源的蒸发特
点、各种蒸发材料的特点、基本的蒸发镀膜操作过程；
理解并掌握真空蒸发镀膜时真空室内起始压强的确定方法； 了解真空蒸发镀膜法的应用情况。
《真空蒸镀概述》课件
真空度：确保蒸镀过程中无空气干扰，提高薄膜质量 温度：控制蒸镀材料的蒸发温度，保证薄膜厚度均匀 压力：控制蒸镀腔内的压力，防止薄膜破裂 速度：控制蒸镀材料的蒸发速度，保证薄膜厚度均匀 角度：控制蒸镀材料的蒸发角度，保证薄膜厚度均匀 时间：控制蒸镀过程的时间，保证薄膜厚度均匀
均匀性：蒸镀过程中，材料在真空环境下均匀分布，保证涂层质量 精确性：蒸镀技术可以精确控制涂层厚度和成分，提高产品质量 环保性：蒸镀过程中无有害气体排放，符合环保要求 适用性：蒸镀技术适用于多种材料和基材，应用广泛
珠宝首饰：真空蒸镀 技术可以应用于珠宝 首饰的表面处理，如 镀金、镀银等，使首 饰更加美观、耐用。
家居装饰：真空蒸镀 技术可以用于家居装 饰品的表面处理，如 镀金、镀银等，使装 饰品更加美观、耐用。
汽车装饰：真空蒸镀 技术可以用于汽车装 饰品的表面处理，如 镀金、镀银等，使装 饰品更加美观、耐用 。
汇报人：
添加 标题
其他表面处理技术：包括电镀、化学镀、喷涂 等，各有优缺点。
添加 标题
比较：真空蒸镀技术具有更好的薄膜质量、更均匀 的薄膜厚度、更好的附着力等优点，但也存在成本 高、设备复杂等缺点。
添加 标题
结合：真空蒸镀技术与其他表面处理技术可以结合使用， 以实现更好的表面处理效果。例如，真空蒸镀技术可以用 于制备薄膜，而其他表面处理技术可以用于改善薄膜的性 能或外观。
在基材上
离子镀法：利 化学气相沉积
用离子轰击材 法：利用化学
料，使其在真 反应生成蒸汽， 空中形成蒸汽， 然后在真空中 然后沉积在基 沉积在基材上
材上
激光蒸镀法： 利用激光加热 材料，使其在 真空中形成蒸 汽，然后沉积
在基材上
半导体制造：用于 制造集成电路、太 阳能电池等

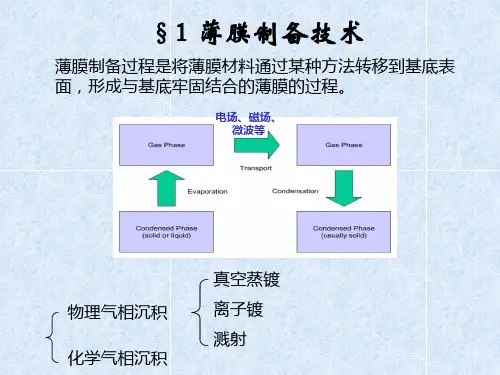

(PVD)(蒸镀)
pT p1 p2 pi
（2）拉乌尔定律
某成分i单独存在时，其在某温度 T下的饱和蒸汽压为piT,
若该成分在混合物中所占摩尔数为Ni，则混合物状态下该 成分的饱和蒸汽压为
pi Ni piT
实际混合物或多或少偏离以上理想状态，所以拉乌尔定律 通常还要加一个矫正系数。
此节解决一个问题： “在利用蒸发法制备化合物或合金薄膜 时，为何常需要考虑薄膜成分偏离蒸发源成分”
2）以原子团的形式蒸发进入气相：
如Cr、Ti、Mo、Fe、Si等物质，在低于熔点的 温度下，元素的饱和蒸气压已经相对较高。这种 情况下，可以直接利用由固态物质的升华现象， 实现元素的气相沉积。
❖混合物的热蒸发
两种或两种以上物质组成的均匀混合物，在蒸发时遵循两个 规律： （1）分压定律
混合物的总蒸汽压等于各组元蒸汽压之和
（1）薄膜沉积的方向性对薄膜厚度均匀性的影响
物质的蒸发源可分为：点蒸发源和面蒸发源，可以求出两种情况下，衬 底上沉积的物质的质量密度分别为：
点蒸发源： 面蒸发源
dM s dAs
M e cos 4r 2
dM s M e cos cos
dAs
ห้องสมุดไป่ตู้r 2
式中，Ms为衬底面积As上沉积的物质的质量；Me为蒸发出来的 物质总量；θ 是衬底表面法线与空间角方向间的偏离角度；r是 蒸发源与衬底之间的距离；Φ是面蒸发源平面法线与空间角方向 间的偏离角度。显然，薄膜沉积速率将与距离r的平方成反比， 并与θ、 Φ有关。
A CA pA (0) M B B CB pB (0) M A
CA、CB是元素的克分子数。对于初始成分确定的蒸发源来说，由上式确 定的组元蒸发速率之比将随着时间而发生变化。因为易于蒸发的组元优 先蒸发造成该组元不断贫化，进而造成该组元蒸发速率的不断下降。
（2）拉乌尔定律
某成分i单独存在时，其在某温度 T下的饱和蒸汽压为piT,
若该成分在混合物中所占摩尔数为Ni，则混合物状态下该 成分的饱和蒸汽压为
pi Ni piT
实际混合物或多或少偏离以上理想状态，所以拉乌尔定律 通常还要加一个矫正系数。
此节解决一个问题： “在利用蒸发法制备化合物或合金薄膜 时，为何常需要考虑薄膜成分偏离蒸发源成分”
2）以原子团的形式蒸发进入气相：
如Cr、Ti、Mo、Fe、Si等物质，在低于熔点的 温度下，元素的饱和蒸气压已经相对较高。这种 情况下，可以直接利用由固态物质的升华现象， 实现元素的气相沉积。
❖混合物的热蒸发
两种或两种以上物质组成的均匀混合物，在蒸发时遵循两个 规律： （1）分压定律
混合物的总蒸汽压等于各组元蒸汽压之和
（1）薄膜沉积的方向性对薄膜厚度均匀性的影响
物质的蒸发源可分为：点蒸发源和面蒸发源，可以求出两种情况下，衬 底上沉积的物质的质量密度分别为：
点蒸发源： 面蒸发源
dM s dAs
M e cos 4r 2
dM s M e cos cos
dAs
ห้องสมุดไป่ตู้r 2
式中，Ms为衬底面积As上沉积的物质的质量；Me为蒸发出来的 物质总量；θ 是衬底表面法线与空间角方向间的偏离角度；r是 蒸发源与衬底之间的距离；Φ是面蒸发源平面法线与空间角方向 间的偏离角度。显然，薄膜沉积速率将与距离r的平方成反比， 并与θ、 Φ有关。
A CA pA (0) M B B CB pB (0) M A
CA、CB是元素的克分子数。对于初始成分确定的蒸发源来说，由上式确 定的组元蒸发速率之比将随着时间而发生变化。因为易于蒸发的组元优 先蒸发造成该组元不断贫化，进而造成该组元蒸发速率的不断下降。
蒸镀机原理教案(中文)
Part 2. 蒸镀工程过程
5. 蒸镀机内部工程
(1) 前处理工程
① - 放电(GLOW DISCHARGE) + B/COAT’G [HMDSO] ② 功能 - 产品表面附着极性 游离基 - 产品表面活性化 - 除水分
[그림 – 1] 전처리 공정
전극 제품표면 수분분해
전자
이온 UV 에너지
제품
- Ar和铝板撞击，使 Al得以击出，附着到产品表面
② 功能 - 反射膜形成
[그림 – 1] 스퍼터링(Sputtering) 공정
•电源(DC) : 90kw
•真空度 : 1~5E-5 torr
•工程气体 : Ar
Part 2.蒸镀工程过程
(3) T/COAT’G(Plasma polymerization) 工程 ① - HMDSO气体(硅油)注入到仓体内部 - 硅油和和游离化的电子冲突 - 极性游离基状态下的硅油 进行架桥 - T/COAT’G膜形成 ② 功能
- 耐腐蚀的膜形成
[그림 – 1] T/COAT’G 공정
•电源(AC) : 5~10kw(MF) 3kw(RF) •真空度: 2~5E-2 torr •工程气体 : : 5~10kw •真空度 : 2~5E-2torr •工程气体 GLOW : O2, Ar
파워스플라이 플라즈마(글루우방전)
N2, O2
B / C : HMDSO
제품표면활성화
극성 라디칼의 부착
Part 2.蒸镀工程过程
(2) Sputtering镀铝工程
①
- CATHODE(-)通过铝板使电子放出 - 通过仓体内部进入的工程气体（Ar）冲突，使之离子化（Ar+ + e） - 离子化的 Ar向铝板加速
5. 蒸镀机内部工程
(1) 前处理工程
① - 放电(GLOW DISCHARGE) + B/COAT’G [HMDSO] ② 功能 - 产品表面附着极性 游离基 - 产品表面活性化 - 除水分
[그림 – 1] 전처리 공정
전극 제품표면 수분분해
전자
이온 UV 에너지
제품
- Ar和铝板撞击，使 Al得以击出，附着到产品表面
② 功能 - 反射膜形成
[그림 – 1] 스퍼터링(Sputtering) 공정
•电源(DC) : 90kw
•真空度 : 1~5E-5 torr
•工程气体 : Ar
Part 2.蒸镀工程过程
(3) T/COAT’G(Plasma polymerization) 工程 ① - HMDSO气体(硅油)注入到仓体内部 - 硅油和和游离化的电子冲突 - 极性游离基状态下的硅油 进行架桥 - T/COAT’G膜形成 ② 功能
- 耐腐蚀的膜形成
[그림 – 1] T/COAT’G 공정
•电源(AC) : 5~10kw(MF) 3kw(RF) •真空度: 2~5E-2 torr •工程气体 : : 5~10kw •真空度 : 2~5E-2torr •工程气体 GLOW : O2, Ar
파워스플라이 플라즈마(글루우방전)
N2, O2
B / C : HMDSO
제품표면활성화
극성 라디칼의 부착
Part 2.蒸镀工程过程
(2) Sputtering镀铝工程
①
- CATHODE(-)通过铝板使电子放出 - 通过仓体内部进入的工程气体（Ar）冲突，使之离子化（Ar+ + e） - 离子化的 Ar向铝板加速
真空蒸镀讲义

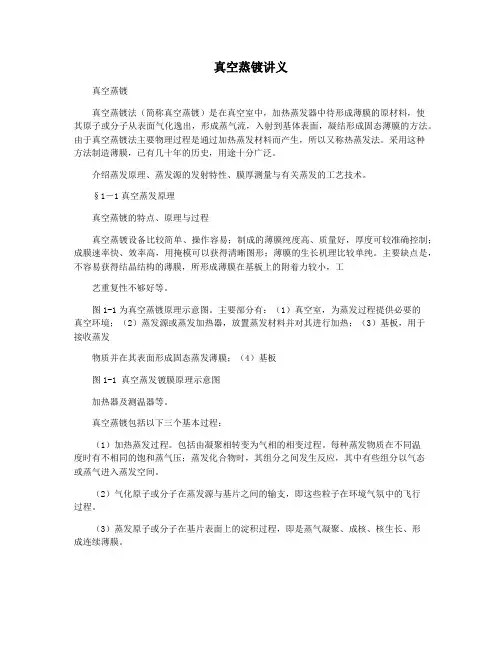

真空蒸镀讲义真空蒸镀真空蒸镀法（简称真空蒸镀）是在真空室中，加热蒸发器中待形成薄膜的原材料，使其原子或分子从表面气化逸出，形成蒸气流，入射到基体表面，凝结形成固态薄膜的方法。
由于真空蒸镀法主要物理过程是通过加热蒸发材料而产生，所以又称热蒸发法。
采用这种方法制造薄膜，已有几十年的历史，用途十分广泛。
介绍蒸发原理、蒸发源的发射特性、膜厚测量与有关蒸发的工艺技术。
§1―1真空蒸发原理真空蒸镀的特点、原理与过程真空蒸镀设备比较简单、操作容易；制成的薄膜纯度高、质量好，厚度可较准确控制；成膜速率快、效率高，用掩模可以获得清晰图形；薄膜的生长机理比较单纯。
主要缺点是，不容易获得结晶结构的薄膜，所形成薄膜在基板上的附着力较小，工艺重复性不够好等。
图1-1为真空蒸镀原理示意图。
主要部分有：（1）真空室，为蒸发过程提供必要的真空环境；（2）蒸发源或蒸发加热器，放置蒸发材料并对其进行加热；（3）基板，用于接收蒸发物质并在其表面形成固态蒸发薄膜；（4）基板图1-1 真空蒸发镀膜原理示意图加热器及测温器等。
真空蒸镀包括以下三个基本过程：（1）加热蒸发过程。
包括由凝聚相转变为气相的相变过程。
每种蒸发物质在不同温度时有不相同的饱和蒸气压；蒸发化合物时，其组分之间发生反应，其中有些组分以气态或蒸气进入蒸发空间。
（2）气化原子或分子在蒸发源与基片之间的输支，即这些粒子在环境气氛中的飞行过程。
（3）蒸发原子或分子在基片表面上的淀积过程，即是蒸气凝聚、成核、核生长、形成连续薄膜。
上述过程都必须在空气非常稀薄的真空环境中进行。
否则，蒸发物原子或分子将与大量空气分子碰撞，使膜层受到严重污染，甚至形成氧化物；或者蒸发源被加热氧化烧毁；或者由于空气分子的碰撞阻挡，难以形成均匀连续的薄膜。
§1-2 蒸发源的蒸发特性及膜厚分布在真空蒸镀过程中，能否在基板上获得均匀膜厚，是制膜的关键问题。
基板上不同蒸发位置的膜厚，取决于蒸发源的蒸发特性、基板与蒸发源的几何形状、相对位置以及蒸发物质的蒸发量。
ITO蒸镀机
坩埚示意图电子枪示意图膜厚计原理膜厚计一般采用crystal去量测蒸镀时每秒的速率与控制egun电子束强度的大小以达到每秒的蒸镀速率在crystal上下方加上一组5mhz的电源由膜厚机所提供当下电极沉积一些金属后由于压电效应的缘故造成输出信号的改变利用变化量去计算当前的镀率
ITO蒸镀机
目录
设备基本构造 设备原理 ITO蒸镀原理 设备运行流程 基本操作流程 辅助设备使用坩埚示意图源自电子枪示意图膜厚计原理
膜厚计一般采用crystal去量测蒸镀时每秒 的速率与控制E-GUN电子束强度的大小， 以达到每秒的蒸镀速率，在crystal上下方 加上一组5MHz的电源，由膜厚机所提供， 当下电极沉积一些金属后，由于压电效应的 缘故，造成输出信号的改变，利用变化量去 计算当前的镀率。（如图）
设备原理——电子枪原理
我公司现有的ITO蒸镀机均采用电子束蒸发。 电子束蒸镀相较于热蒸发有几点优势： 一、可聚焦电子束，能局部加热元素源，而不加热其他部分，避免 污染。 二、高能量电子束能使高熔点元素达到足够高温，以产生适量的蒸 气压。 电子枪原理：一组可变直流电源供应给灯丝，当灯丝启动后，在真 空下的游离热电子便因为电场的吸引而加速射出来，我们只需 要改变加速电场的大小就可以改变电子束轰击到坩埚的位置。 假设电子束的平行方向为X方向，如果在交叉电子束的方向加 装一组磁场，我们便能控制电子束的左右方向，以此称为Y轴。 以电场和磁场控制，我们便能控制电子束扫描的区域和面积的大小。 下图为蒸镀机的坩埚和电子枪示意图：
膜厚计原理图
ITO蒸镀原理
设备运行流程
一、粗抽：是指用油封机械泵将腔室内的大量气体基本抽出，达到一定的真空 度，约10-2torr。 二、主阀：是指当腔室真空达到一定数值后，冷冻泵的主阀打开，开始对腔室 进行抽高真空。 三、加热：是指当腔室达到一定的真空度后（约10-5torr），加热灯打开， 开始对腔室进行加热。 四、高真空：是指冷冻泵一直对腔室抽气，直到10-6torr，达到制程真空。 五、O2：是指腔室达到制程真空后，开始通O2，使整个腔室均与分布一定量 的O2。 六、镀膜：是指腔室内分布均匀的O2后，电子枪打开，电子束开始轰击靶材， 膜厚计开始记录数据。 七、冷却：是指镀膜完成后，电子枪关闭，加热灯停止加热，整个腔室开始降 温。 八、破真空：是指腔室的温度降到一定的数值后，开始对腔室通N2，使其达 到大气状态。 九、结束：整个镀膜过程完成。
