物理选修3-1静电场知识点详细解析

静电场重点知识点第 2 课时电场电场强度知识点一：电场和电场的基本性质1．电场：场是物质存在的一种形式．电荷的周围存在着电场，静止电荷周围产生的电场称为静电场．电荷之间的相互作用是通过电场发生的．电荷 A 对电荷 B 的作用，实际是电荷 A 的电场对电荷 B 的作用，电荷 B 对电荷 A 的作用实际是电荷 B 的电场对电荷 A 的作用．２．电场的基本性质是：对放入其中的电荷有力的作用，电场具有能量.知识点二：电场强度（重点）１．定义：放入电场中某一点的电荷受到的电场力跟它的电量的比值，叫做这一点的电场强度，简称为场强．用 E 描述电场强度２．定义表达式： E=F/q它是失量,规定场强的方向是正电荷受力的方向；负电荷受力的方向跟场强的方向相反; 单位是 N/C．说明：（ 1）在电场中的同一点,F/q的比值是不变的, 在电场中的不同点,F/q往往不同．即F/q 完全由电场本身性质决定, 与放不放电荷, 放入电荷的电性, 电量多少均无关．（ 2） E=F/q 变形为F=qE．表明如果已知电场中某点场强E, 便可计算出电场中该点放任何电荷、电量的带电体所受电场力的大小．即电场强度 E 是反映电场力性质的物理量 ; 电场力是电荷和场共同决定的 , 而场强是由电场本身决定的．3. 三个性质（ 1）矢量性：物理学中规定，电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同．指出：负电荷在电场中某点所受的电场力的方向跟该点的场强方向相反．带领学生讨论真空中点电荷周围的电场，说明研究方法：将检验电荷放入点电荷周围的电场中某点，判断其所受的电场力的大小和方向，从而得出该点场强．（ 2）唯一性：电场中某一点处的电场强度E是唯一的，它的大小和方向与放入该点电荷q 无关，它决定于电场的源电荷及空间位置，电场中每一点对应着的电场强度与是否放入电荷无关.（ 3）叠加性电场强度的叠加原理：某点的场强等于该点周围各个电荷单独存在时在该点产生的场强的矢量和．知识点三：点电荷周围的电场①大小： E=kQ/r 2（只适用于点电荷的电场）②方向：如果是正电荷， E 的方向就是沿着 PQ的连线并背离 Q；如果是负电荷： E 的方向就是沿着PQ的连线并指向 Q． ( 参见课本图 14－ 7)说明：公式 E=kQ/r 2中的 Q是场源电荷的电量， r 是场中某点到场源电荷的距离．从而使学生理解：空间某点的场强是由产生电场的场源电荷和该点距场源电荷的距离决定的，与检验电荷无关．提出问题：如果空间中有几个点电荷同时存在，此时各点的场强是怎样的呢？带领学生由检验电荷所受电场力具有的叠加性，分析出电场的叠加原理．电场强度的叠加原理：某点的场强等于该点周围各个电荷单独存在时在该点产生的场强的矢量和．知识点三：电场强度的三种表达方式的比较定义式决定式关系式表达 E F / q E kQ / r 2 E U / d式适用任何电场真空中的点电荷匀强电场范围说明 E 的大小和方向与检验电荷Q：场源电荷的电荷量U: 电场中两点的电势差的电荷量以及电性以及存在与r: 研究点到场源电荷的d：两点沿电场线方向的否无关距离距离知识点四：电场线1. 电场线定义：在电场中画一些曲线，使曲线上每一点的切线方向都跟该点场强方向一致，这样的曲线叫电场线 .2. 电场线性质（ 1）电场线是人们为研究电场而假想的一些曲线，实际电场中并不存在这些曲线，但它能反映出实际现象的基本规律.（ 2）电场线总是从正电荷（或无穷远处）出发，到负电荷（或无穷远处）终止，因此电场线有起始点和终止点，不是闭合曲线.（ 3）电场中的电场线永不相交 . 因为电场中每一点的场强只有一个唯一的方向，如果电场线在电场中某点相交，则在交点处相对两条电场线就有两个切线方向，该点处场强就有两个方向，这是不可能的 .（ 4）电场线不是带电粒子在电场中的运动轨迹. 只有当电场线为直线，点电荷初速度为零或初速度方向与电场线方向一致，且只受电场力作用时，点电荷运动轨迹才会与电场线重合.3. 电场线在描述电场中的作用（1）电场线的疏密程度反映了电场的强弱，即表示电场强度的大小.在电场线密集的地方，电场强度大，稀的地方电场强度小，如图9-2-1 ，电场中 A 点处的电场线稀， B 点处的电场线密，所以 E A<E B，但如图 9-2-2 ，仅仅一条电场线无法判定这条电场电场线上两点 A、 B 的场强大小 .A B·图 9-2-2 ·图 9-2-1（ 2）电场线上某一点的切线方向表示该点的场强方向.（ 3）根据电场线上任何一点的切线方向，可以判断带电粒子在电场线上任何一点所受电场力的方向 . 反之，若知正（负）点电荷在电场中某点的受力方向，可以判断该点场强方向.知识点五：几种特殊电场线的分布（重点）1. 正负点电荷的电场中“电场线”的分布情况如图9-2-3 ：图9-2-3特点：（ 1）离点电荷越近，电场线越密，场强越强；（2）在点电荷形成的电场中，不存在场强相等的点；（ 3）若以点电荷为球心作一个球面，电场线处处与球面垂直，在此球面上场强大小处处相等，但方向各不相同.2. 等量异种点电荷形成的电场中的电场线分布情况如图 9-2-4 ：图 9-2-4特点：（ 1）沿两点电荷的连线场强先变小后变大；（ 2）两点电荷连线中垂面上，场强方向均相同，点与中垂面垂直；（ 3）在中垂面上，与两点电荷连线的中点 O等距离的各点场强相等 .3、等量同种点电荷形成的电场中电场线分布情况如图9-2-5 。

高中物理选修3-1笔记电场

第一章静电场1.1电荷及其守恒定律一、电荷1.物体带电：物体有了吸引轻小物体的性质，我们就说它带了电或有了电荷。

2.两种电荷（自然界只存在两种电荷）1）正电荷：用丝绸摩擦过的玻璃棒所带的电荷（丝玻正）2）负电荷：用毛皮摩擦过的橡胶棒所带的电荷（毛橡负）3.自由电子和离子金属中原子核最远的电子往往会脱离原子核的束缚而在金属中自由活动，这种电子叫做自由电子，失去这种电子的原子便成为带正电的离子。

（失正得负）4.作用规律：同种电荷相互排斥，异种电荷相互吸引二、物体带电的三种方式（本质都是自由电子的转移）1.摩擦起电当两个物体相互摩擦时，一些束缚得不紧的电子往往从一个物体转移到另一个物体，于是原来是电中性的物体由于得到电子而带负电，失去电子的物质则带正电。

2.静电感应当导体靠近带电体时，导体中的自由电子就会受到带电体对它的排斥或者吸引，使导体两端出现异种电荷，近端与带电体异号，远端与带电体同号，这种方式称为感应起电，这种现象称为静电感应。

验电器的原理：两片金箔带同种电荷，彼此相斥而张开3.接触起电不带电的物体与带电体接触，能使不带电的物体带上电荷，这种方式成为接触起电。

分配规律：A带-Q，B带+5Q，AB接触再分开，电荷相加在平分A=B=+2Q三、电荷守恒定律1.内容：电荷既不会创生，也不会消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分。

在转移的过程中，电荷的总量保持不变。

在一定情况下，带电粒子可以产生和湮灭。

一个高能光子在一定条件下可以产生一对正、负电子；一对正、负电子可以同时湮灭转化为光子。

现代表述：一个与外界没有电荷交换的系统，电荷的代数和保持不变。

四、元电荷1.电荷量：电荷量又叫电量，它表示了电荷的多少，其单位是“库仑”，简称“库”，用符号C表示2.元电荷：最小电荷量（即科学实验发现的最小电荷量，最早由美国物理学家密里根测定），用e表示。

电荷量不能连续变化1）e=1.6×10-19C2）质子：所带电荷量与元电荷相同，符号与电子相反。

物理选修3-1知识点归纳(全)

第一章《静电场》一、电荷、电荷守恒定律1、两种电荷：“+”“-”用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。

2、元电荷：所带电荷的最小基元，一个元电荷的电量为1．6×10－19C ，是一个电子(或质子)所带的电量。

说明：任何带电体的带电量皆为元电荷电量的整数倍。

荷质比(比荷)：电荷量q 与质量m 之比，(q/m)叫电荷的比荷3、起电方式有三种①摩擦起电②接触起电注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。

③感应起电——切割B ，或磁通量发生变化。

④光电效应——在光的照射下使物体发射出电子4、电荷守恒定律：电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的．二、库仑定律1．内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。

方向由电性决定(同性相斥、异性相吸) 2．公式：221rQ Q kFk ＝9．0×109N ·m 2／C2极大值问题：在r 和两带电体电量和一定的情况下，当Q 1=Q 2时，有F 最大值。

3．适用条件：（1）真空中；（2）点电荷．点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r 都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r ）。

点电荷很相似于我们力学中的质点．注意：①两电荷之间的作用力是相互的，遵守牛顿第三定律②使用库仑定律计算时，电量用绝对值代入，作用力的方向根据“同性相排斥，异性相吸引”的规律定性判定。

计算方法：①带正负计算，为正表示斥力；为负表示引力。

高中物理选修3-1_第一章静电场知识点总结

物理选修3-1 知识总结第一章第1节电荷及其守恒定律2．两种电荷：正电荷和负电荷．3．起电的方法使物体起电的方法有三种：摩擦起电、接触起电、感应起电三种起电的方式不同，但实质都是发生电子的转移，使多余电子的物体(部分)带负电，使缺少电子的物体(部分)带正电．在电子转移的过程中，电荷的总量保持不变．二、电荷守恒定律1、电荷量：电荷的多少。

在国际单位制中，它的单位是库仑，符号是C.2、元电荷：电子和质子所带电荷的绝对值1.6×10－19C ，所有带电体的电荷量等于e 或e 的整数倍。

3、比荷：粒子的电荷量与粒子质量的比值。

4、电荷守恒定律表述1：电荷守恒定律：电荷既不能凭空产生，也不能凭空消失，只能从一个物体转移到另一个物体，或从物体的一部分转移到另一部分,在转移的过程中，电荷的总量保持不变。

表述2：在一个与外界没有电荷交换的系统内，正、负电荷的代数和保持不变。

第一章第2节库仑定律一、电荷间的相互作用1、点电荷：当电荷本身的大小比起它到其他带电体的距离小得多，这样可以忽略电荷在带电体上的具体分布情况，把它抽象成一个几何点。

这样的带电体就叫做点电荷。

点电荷是一种理想化的物理模型。

（类似于质点）2、带电体看做点电荷的条件：①两带电体间的距离远大于它们大小；②两个电荷均匀分布的绝缘小球。

3、影响电荷间相互作用的因素： ①距离 ②电量 ③带电体的形状和大小二、库仑定律：在真空中两个静止点电荷间的作用力跟它们的电荷的乘积成正比，跟它们距离的平方成反比，作用力的方向在它们的连线上（吸引力向内，斥力向外）（静电力常量k=9.0×109N ·m 2/C 2（库仑扭秤））注意：1.定律成立条件：真空、点电荷3.计算库仑力时，电荷只代入绝对值使用的方法：库仑扭秤实验、控制变量法221q r q k F第一章第3节电场强度一、电场——电荷间的相互作用是通过电场发生的电荷（带电体）周围存在着的一种物质。

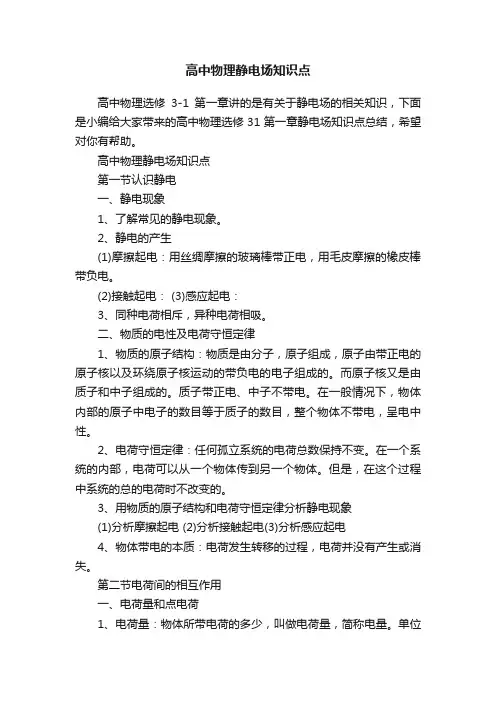

高中物理静电场知识点

高中物理静电场知识点高中物理选修3-1第一章讲的是有关于静电场的相关知识，下面是小编给大家带来的高中物理选修31第一章静电场知识点总结，希望对你有帮助。

高中物理静电场知识点第一节认识静电一、静电现象1、了解常见的静电现象。

2、静电的产生(1)摩擦起电：用丝绸摩擦的玻璃棒带正电，用毛皮摩擦的橡皮棒带负电。

(2)接触起电： (3)感应起电：3、同种电荷相斥，异种电荷相吸。

二、物质的电性及电荷守恒定律1、物质的原子结构：物质是由分子，原子组成，原子由带正电的原子核以及环绕原子核运动的带负电的电子组成的。

而原子核又是由质子和中子组成的。

质子带正电、中子不带电。

在一般情况下，物体内部的原子中电子的数目等于质子的数目，整个物体不带电，呈电中性。

2、电荷守恒定律：任何孤立系统的电荷总数保持不变。

在一个系统的内部，电荷可以从一个物体传到另一个物体。

但是，在这个过程中系统的总的电荷时不改变的。

3、用物质的原子结构和电荷守恒定律分析静电现象(1)分析摩擦起电 (2)分析接触起电(3)分析感应起电4、物体带电的本质：电荷发生转移的过程，电荷并没有产生或消失。

第二节电荷间的相互作用一、电荷量和点电荷1、电荷量：物体所带电荷的多少，叫做电荷量，简称电量。

单位为库仑，简称库，用符号C表示。

2、点电荷：带电体的形状、大小及电荷量分布对相互作用力的影响可以忽略不计，在这种情况下，我们就可以把带电体简化为一个点，并称之为点电荷。

二、电荷量的检验1、检测仪器：验电器2、了解验电器的工作原理三、库仑定律1、内容：在真空中两个静止的点电荷间相互作用的库仑力跟它们电荷量的乘积成正比，跟它们距离的平方成反比，作用力的方向在它们的连线上。

2、大小：方向：在两个电电荷的连线上，同性相斥，异性相吸。

3、公式中k为静电力常量，4、成立条件①真空中(空气中也近似成立)，②点电荷第三节电场及其描述一、电场1、电场：电荷的周围存在着电场，带电体间的相互作用是通过周围的电场发生的。

高二物理(选修3-1)第一章-静电场-全章复习资料

高二物理(选修3-1)第一章静电场1.1 库仑定律1．电荷：自然界中只存在两种电荷，即正电荷和负电荷．用毛皮摩擦过的硬橡胶棒所带的电荷为正电荷，用丝绸摩擦过的玻璃棒所带的电荷为负电荷．同种电荷相互排斥，异种电荷相互吸引．2．电荷量：电荷量是指物体所带电荷的多少．单位是库仑，字母为“C”．物体不带电的实质是物体带有等量的异种电荷．3．元电荷：电子所带电荷量e =1.6⨯10-19C ，全部带电体的电荷量都是e 的整数倍，因此电荷量e 称为元电荷．4．点电荷：点电荷是一种志向化的模型，当带电体的尺寸比它们之间的距离小得许多，以致带电体的大小、形态对相互作用力影响不大时，这样的带电体就可以看做点电荷．5．物体带电方法：（1）摩擦起电；（2）感应起电；（3）接触起电．6．电荷守恒定律：电荷既不能创建，也不能歼灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中电荷总量保持不变．7．库仑定律：（1）适用条件：① 真空中，②点电荷（2）公式：221rQ Q k F = 说明：①两个点电荷间的相互作用力是一对作用力与反作用力，不论两个带电体的电量是否相等，甚至相差悬殊，但它们间的作用力肯定大小相等、方向相反，并与它们的质量无关．②匀称带电的圆球、圆板、圆环，等效为电荷都集中在球心、圆心．③微观粒子（如电子、质子）间的万有引力比它们之间的库仑力小得多，万有引力通常忽视不计，电荷在电场中受力分析时，一般状况下物体的重力不计．1.2 电场强度电场力的性质1．电场：（1）电场：带电体四周存在的一种物质，是电荷间相互作用的媒体．它是一种看不见的客观存在的物质．它具有力的特性和能的特性．（2）电场最基本的性质：对放入电场中的电荷由电场力的作用．（3）电场力：放入电场中的电荷受到电场的力的作用，此力叫电场力．2．电场强度E ：描述电场力的性质的物理量（1）定义：放入电场中某点的电荷所受电场力与此电荷所带电荷量的比值，叫电场强度．（2）定义式：q F E /=．（3）物质性：电场是电荷四周客观存在的物质，电荷之间的相互作用力通过电场而发生．（4）客观性：场强是描述电场力的性质的物理量，只由电场本身确定．电场中某点的场强与检验电荷的电性和电量q 无关，与检验电荷所受的电场力F 无关，即使无检验电荷存在，该点的场强依旧是原有的值．（5）矢量性：电场中某点的电场强度方向规定为正电荷在该点所受电场力的方向．与放在该点的负电荷受的电场力的方向相反．（6）场强大小推断：a ．依据电场力推断：q F E /=b ．依据电场线推断：只与电场线疏密有关，与电场线方向无关．c ．依据匀强电场中电势差推断：E=U/d（7）电场强度的计算：q F E /=（定义式，普遍适用）2rQ kE =（用于真空中点电荷形成的电场） U/d E =（用于匀强电场） 3．电场线：在电场中画出一系列从正电荷动身到负电荷终止的曲线，使曲线上每一点的切线方向跟该点的场强方向一样，这些曲线就叫做电场线．（1）电场线是为了形象地表示电场的方向和强弱引入的假想线，它不是电场中实际存在的线．电场线也不是电荷在电场中运动的轨迹．（2）电场线的疏密表示场强的大小，电场线越密的地方，其场强就越大．（3）电场线上某点的切线方向即该点的场强力向，也就是正电荷在该点所受电场力的方向．（4）静电场的电场线是不闭合的曲线，总是从正电荷(或无穷远处)发出，终止于负电荷(或无穷远处)．在没有电荷的地方电场线不会中断，也不会相交．正电荷肯定要发出电场线，负电荷肯定要接收电场线．（5）电场线不会相交或相切．4．电场的叠加：同时存在几个产生电场的场源时，电场中某点的合场强是各场源单独在该点产生场强的矢量和．1.3 电势电场能的性质1．电势差U AB ：（1）定义：电荷在电场中，由一点A 移动到另一点B 时，电场力所做的功与移动电荷电荷量的比值W AB /q ，叫做A 、B 两点间的电势差，用U AB 表示．（2）定义式：U AB =W AB /q ．（3）电势差是标量，但有正负，正负表示电势的凹凸．2．电势φ：描述电场能的性质的物理量（1）定义：电势实质上是和标准位置的电势差．即电场中某点的电势，在数值上等于把单位正电荷从某点移到标准位置（零电势点）时电场力所做的功．（2）定义式：φA =U A∞= W A∞/q ．（3）电势是标量，但有正负，正负表示该点电势比零电势点高还是低．（4）电势凹凸推断：a ．依据移动检验电荷做功推断：移动正电荷电场力做正功(负功)时，电势着陆(上升)；移动负电荷电场力做正功(负功)时，电势上升(着陆)．b ．依据电场线推断：沿着电场线方向，电势越来越低，逆着电场线方向电势越来越高．c ．依据场源电荷推断：离正电荷越近，电势越高，离场源负电荷越近，电势越低．d ．依据电势差推断：AB U >0，则A 点电势比B 点高；AB U <0，则A 点电势比B 点低．3．电势能E P ：（1）电荷在电场中具有的与电荷位置有关的能量叫电荷的电势能．（2）电势能是标量．（3）电场力做功与电势能的变更的关系：电场力对电荷做正功，电荷的电势能削减，做功量等于电势能的削减量；电场力对电荷做负功，电荷的电势能增加，做功量等于电势能的增加量，即W电=－△E P （类比于W G =－△E P ）．4．电场力做功的计算：（1）依据电势能的变更与电场力做功的关系计算：即W 电=－△E P ．（2）应用公式W AB =qU AB 计算：①正负号运算法：依据符号规约把电量q 和移动过程的始、终两点的电势差U AB 的值代入公式W AB =qU AB ．②肯定值运算法：公式中的q 和U AB 都取肯定值代入计算，功的正负再另推断：当正（或负）电荷从电势较高的点移动到电势较低的点时，是电场力做正功（或电场力做负功）；当正（或负）电荷从电势较低的点移动到电势较高的点时，是电场力做负功（或电场力做正功）．5．等势面：（1）定义：电场中电势相同的点构成的面叫做等势面．（2）等势面的特点：①等势面是为了形象描述电场中各点电势凹凸分布而引入的假想图，不是电场中实际存在的面．②同一等势面上各点间的电势差为零，电荷在等势面上移动时电场力不做功．③电场线垂直于等势面，并指向电势降低最快的方向．④等势面不相交．⑤电场强度较大的地方，等差的等势面较密．⑥电场线的描绘：利用电场线和等势面的垂直关系，先描绘出电场中的等势面，再画出电场线．6．匀强电场中场强和等势面的关系：在匀强电场中，沿着场强方向的两点间的电势差等于电场强度跟这两点间距离的乘积，即U =Ed ，也可理解为：在匀强电场中，电场强度在数值上等于沿场强方向上单位长度的电势着陆，即E =U/d ．1.4 电容器带电粒子在电场中的运动1．电容器、电容（1）电容器：两个彼此绝缘又相互靠近的导体可构成一个电容器．（2）电容：描述电容器容纳电荷本事的物理量．①定义：电容器所带的电荷量Q （一个极板所带电荷量的肯定值）与两个极板间电势差U 的比值，叫做电容器的电容． ②定义式：U Q U Q C ∆∆==．电容C 由电容器本身的构造因素确定，与电容器所带电量Q 和充电电压U 无关．③单位：1F=106μF=1012pF④几种电容器（a ）平行板电容器：平行板电容器的电容跟介电常数ε成正比，跟正对面积S 成正比，跟两板间的距离d 成反比，即kdS C πε4=．带电平行板电容器两极板间的电场可认为是匀强电场，板间场强为U/d E =．（b ）固定电容器、可变电容器、电解电容器．电解电容器接入电路时应留意其极性．2．带电体在电场中的运动（1）平衡（静止或匀速）：仅在电场力和重力作用下满意mg qE =（2）加速（1）能量：在任何电场中，若只有电场力做功，有21222121mv mv qU -=．（2）动力学：在匀强电场中，若只有电场力作用，带电体做匀变速运动，其加速度为mEq a =．（3）偏转当不计重力的带电粒子以肯定初速垂直电场方向进入匀强电场时，粒子的运动为类平抛运动，其轨迹是抛物线．当带电粒子的质量为m ，电量为q ，两平行金属板板长为l ，距离为d ，板间电压为U ，当带电粒子以初速v 0平行于两板进入电场时，两板间的场强为dU E =．在垂直于场强方向上，粒子做匀速直线运动：t v x v v 0x ==,0．在平行于场强方向上粒子做初速度为零的匀加速直线运动：m qE a =，221,t mqE y t m qE v y ==．离开电场时，粒子在板间的运动时间为0v l t =﹔ 沿电场力方向上的位移为;2212022mdv qUl at y == 速度方向上的偏转角为φ，200tan mdv qUl v v y==φ．（4）圆周运动带电粒子在点电荷形成的径向辐射状分布的静电场中，可做匀速圆周运动．如氢原子核外电子的绕核运动．此时有rv m r Qqk 22=． 3．示波器：（1）构造：示波器的核心部件是示波管，它由电子枪、偏转电极、荧光屏组成．（2）示波管的基本工作原理：利用两组正交的偏转极板，可以限制电子打在荧光屏上的位置．示意图如右：两组偏转电极分别限制电子在水平、竖直方向的偏转．一般在水平偏转电极上加扫描电压（从左向右周期性扫描），在竖直偏转电极上加须要探讨的信号．（3）示波器面板开关与旋钮的作用：如图2-1-1所示为J2459型示波器的面板．①是辉度调整旋钮，标以“☼”符号，用来调整光点和图像的亮度．顺时针旋转旋钮时，亮度增加．②是聚焦调整旋钮“⊙”，③是协助聚焦调整旋钮“○”，这两个旋钮协作着运用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清楚的图像．往下是电源开关和指示灯，用后盖板上的电源插座接通电源后，把开关扳向“开”的位置，指示灯亮，经过一两分钟的预热，示波器就可以运用了．荧光屏下边第一行中，④是竖直位移旋钮，⑤是水平位移旋钮，分别用来调整图像在竖直方向和水平方向的位置．它们中间的两个旋钮是“Y 增益”和“X 增益”旋钮，分别用来调整图像在竖直方向和水平方向的幅度，顺时针旋转时，幅度增大．中间一行左边的大旋钮是衰减调整旋钮，它有1、10、100、1000四挡，最左边的“1”挡不衰减，其余各挡分别可使输入的电压衰减为原来的1/10、1/100、1/1000．运用它可以使图像在竖直方向的幅度减小为前一挡的1/10，最右边的正弦符号“～”挡不是衰减，而是由示波器内部供应竖直方向的沟通信号电压，可用来视察正弦波形或检查示波器是否正常工作．中间一行右边的大旋钮是扫描范围旋钮，也有四挡，可以变更加在水平方向的扫描电压的频率范围，左边第一挡是10～100Hz，向右旋转每上升一挡，扫描频率都增大10倍，最右边的是“外X”挡，运用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入．中间的小旋钮是扫描微调旋钮，它可以在初定的频率范围内，进行连续微调，得到一确定的频率．顺时针转动时频率连续增加．底下一行中间的旋钮“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱．左边的“DC、AC”是竖直方向输入信号的直流、沟通选择开关，置于“DC”位置时，所加的信号电压是干脆输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，它可以让沟通信号通过而隔断直流成分．右边的“同步”也是一个选择开关，置于“+”位置时，扫描由被测信号正半周起同步，置于“－”位置时，扫描由负半周起同步．这个开关主要在测量较窄的脉冲信号时起作用，对于正弦波、方波等，无论扳到“+”或“－”，都能很好地同步．对测量没有影响．。

高中物理选修3-1笔记电场

第一章静电场1.1 电荷及其守恒定律一、电荷1.物体带电：物体有了吸引轻小物体的性质，我们就说它带了电或有了电荷。

验电器的原理：两片金箔带同种电荷，彼此相斥而张开3.接触起电不带电的物体与带电体接触，能使不带电的物体带上电荷，这种方式成为接触起电。

分配规律：A 带-Q，B 带+5Q，AB 接触再分开，电荷相加在平分A=B=+2Q、电荷守恒定律1.内容：电荷既不会创生，也不会消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分。

在转移的过程中，电荷的总量保持不变。

在一定情况下，带电粒子可以产生和湮灭。

一个高能光子在一定条件下可以产生一对正、负电子；一对正、负电子可以同时湮灭转化为光子。

现代表述：一个与外界没有电荷交换的系统，电荷的代数和保持不变。

四、元电荷1.电荷量：电荷量又叫电量，它表示了电荷的多少，其单位是“库仑”，简称“库”，用符号C 表示2.元电荷：最小电荷量（即科学实验发现的最小电荷量，最早由美国物理学家密里根测定），用e 表示。

电荷量不能连续变化-191）e=1.6 ×10-19C2）质子：所带电荷量与元电荷相同，符号与电子相反。

高中物理人教版选修3-1 第一章静电场-电荷守恒定律,库仑定律

高中物理学习讲义k nq r 2，三个金属小＝nq2，球接触后，球1的带电量q ＝q ＋nq 22＝＋4，此时1、2间的作用力F′＝k nq2·＋4r2＝k ＋28r 2，由题意知F′＝F ，即n ＝＋，解得n ＝6.故D 正确．G mL2，kQL2B．F引≠Gm2L2，≠kQL2≠G mL2，kQL2D．F引＝Gm2L2，≠kQL2一侧电荷分布较密集，又L＝3r，不满足的要求，故不能将带电球壳看成点电荷，所以不能≠k QL2.kQL2.万有引力定律适用于两个可看成质点的物体，虽然不满足，但因为其壳层的厚度和质量分布均匀，两球壳可看作B．tan2α＝Q2 Q1D．tan3α＝Q2 Q1、F BP为库仑力，B．l－kq2 k0l2D．l－5kq2 2k0l2处且与AB在一条直线上－9 4Q应带负电，放在A的左边且和为研究对象，由平衡条件：k qQ Ax2＝kQ A Q Br2①以C为研究对象，则k qQ Ax2＝k＋2②球带电荷量较大球带电荷量较小球带电荷量较大球带电荷量较小】一根放在水平面内的光滑玻璃管绝缘性能很好，管内部有两个完全一样的弹性金属小Q.两球从图中位置由静止释放，问两球再次经过图中位球的瞬时加速度为释放时的几倍？3kq2m系统为研究对象，为研究对象，画出其受力图如右图所示，后，要产生水平向右的加速度，故C．4/7倍D．无法确定答案C解析C与A、B反复接触后，最终结果是A、B原先所带的总和，最后在三个小球间均分，最后A、B两球的电荷量为7Q＋－3＝2Q.A、B原先有引力：F＝kq1q2r2＝k7Q·Qr2＝7kQ2r2；A、B最后的斥力F′＝k 2Q·2Qr2＝4kQ2r2，所以F′＝47F，A、B间的库仑力减小到原来的47.5．（多选）如图所示，带电小球A、B的电荷量分别为Q A、Q B，OA＝OB，都用长L的丝线悬挂在O点．静止时A、B相距为d.为使平衡时AB间距离减为d2，可采用以下哪些方法()A．将小球A、B的质量都增加到原来的2倍B．将小球B的质量增加到原来的8倍C．将小球A、B的电荷量都减小到原来的一半D．将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的2倍答案BD解析对B球，根据共点力平衡可知，Fm B g＝dL，而F＝kQ A Q Bd2，可知d＝3kQAQ B Lm B g，故选B、D.§同步练习§1．关于点电荷的概念，下列说法正确的是()A．当两个带电体的形状对它们之间相互作用力的影响可以忽略时，这两个带电体就可以看做点电荷B．只有体积很小的带电体才能看做点电荷C．体积很大的带电体一定不能看做点电荷D．对于任何带电球体，总可以把它看做电荷全部集中在球心的点电荷答案 A2．（多选）M和N是两个不带电的物体，它们互相摩擦后M带正电1.6×10－10 C，下列判断正确的有()如图所示，把一带正电的小球a放在光滑绝缘斜面上，欲使球a能静止在斜面上，需在b应(a、b两小球均可看成点电荷)()点点点点与＋Q分别固定在A、BC点开始以某一初速度向右运动，不计试探电荷的重力．则之间的运动，下列说法中可能正确的是()．一直做减速运动，且加速度逐渐变小．一直做加速运动，且加速度逐渐变小三球所受静电力大小一定相等，方向水平向左进行受力分析，如图所示，由平衡条件得FN＝0②受力分析如图所示，由平衡条件得，由牛顿第三定律，墙所受A球压力大小，方向水平向左．如图所示，绝缘水平面上静止着两个质量均为m，电荷量均为＋，与水平面间的动摩擦因数均为则两物体将开始运动．当它们的加速度第一次为零时，或指向B)(2) kQ2μmg－r2的加速度第一次为零时，A、B间的距离为r′－r 2＝kQ2μmg－r2如图所示，一光滑绝缘导轨，与水平方向成45°角，两个质量均为两个小球间距离为何值时，两球速度达到最大值？受力对称，对B受力分析，开始时Fcos 45°＝mgsin 45°时，增大，两球做减速运动，当速度减为零后又沿斜面向上加速运动．k Qr2.Qkmg.Qkmg的两点为平衡位置各自沿导轨往返运动，即振动．(1)70kqL2403q球受到B球的库仑力向左，要使对A球，有k2－k L2＝ma5．两个半径为R的带电球所带电荷量分别为q1和q2，当两球心相距3R时，相互作用的静电力大小为()A．F＝k q1q2R2B．F＞kq1q2R2C．F＜k q1q2R2D．无法确定答案 D解析因为两球心距离不比球的半径大很多，所以两带电球不能看做点电荷，必须考虑电荷在球上的实际分布．当q1、q2是同种电荷时，相互排斥，电荷分布于最远的两侧，电荷中心距离大于3R；当q1、q2是异种电荷时，相互吸引，电荷分布于最近的一侧，电荷中心距离小于3R，如图所示．所以静电力可能小于k q1q2R2，也可能大于kq1q2R2，D正确．6．如图所示，三个点电荷q1、q2、q3固定在一直线上，q2与q3间距离为q1与q2间距离的2倍，每个电荷所受静电力的合力均为零，由此可以判定，三个电荷的电荷量之比为()A．(－9)∶4∶(－36) B．9∶4∶36C．(－3)∶2∶(－6) D．3∶2∶6答案 A解析本题可运用排除法解答．分别取三个电荷为研究对象，由于三个电荷只在静电力作用下保持平衡，所以这三个电荷不可能是同种电荷，这样可立即排除B、D选项，故正确选项只可能在A、C中．若选q2为研究对象，由库仑定律知：kq2q1r2＝kq2q3r2，因而得：q1＝14q3，即q3＝4q1.选项A恰好满足此关系，显然正确选项为A.7．有两个带电小球，电荷量分别为＋Q和＋9Q.在真空中相距0.4 m．如果引入第三个带电小球，正好使三个小球都处于平衡状态．求：(1)第三个小球带的是哪种电荷？(2)应放在什么地方？(3)电荷量是Q的多少倍？答案(1)带负电(2)放在＋Q和＋9Q两个小球连线之间，距离＋Q 0.1 m处(3)9 16倍解析根据受力平衡分析，引入的第三个小球必须带负电，放在＋Q和＋9Q两个小球的连线之间．设第三个小球带电量为q，放在距离＋Q为x处，由平衡条件和库仑定律有：以第三个带电小球为研究对象：kQ·qx2＝k9Q·q－x2解得x＝0.1 m以＋Q为研究对象：kQ·q2＝k·9Q·Q2，得q＝9Q168.如图所示，大小可以不计的带有同种电荷的小球A和B互相排斥，静止时两球位于同一水平面上，绝缘细线与竖直方向的夹角分别为α和β，且α<β，由此可知()A．B球带的电荷量较多B．B球质量较大C．B球受的拉力较大D．两球接触后，再静止下来，两绝缘细线与竖直方向的夹角变为α′、β′，则仍有α′<β′答案 D解析两小球处于平衡状态，以小球A为研究对象受力分析如图所示，受三个力(m A g、F、F A)作用，以水平和竖直方向建立坐标系；利用平衡条件得F A·cos α＝m A g，F A·sin α＝F整理得：m A g＝Ftan α，F A＝Fsin α同理对B受力分析也可得：m B g＝Ftan β，F B＝Fsin β由于α<β，所以m A>m B，F A>F B，故B、C错．不管q A、q B如何，A、B所受的库仑力是作用力、反作用力关系，大小总相等．两球接触后，虽然电荷量发生了变化，库仑力发生了变化，但大小总相等，静止后仍有α′<β′(因为m A>m B)，故A错，D对．9．如图所示，把一带正电的小球a放在光滑绝缘斜面上，欲使球a能静止在斜面上，需在MN间放一带电小球b，则b应()将增大的带电小球A用丝线吊起，若将带电荷量为3 cm时，丝线与竖直方向夹角为的大小为多少？所以q A ＝2×10－3－229.0×109×4×10－8C ＝5×10－9 C.小球B 受到的库仑力与小球A 受到的库仑力为作用力和反作用力，所以小球B 受到的库仑力大小为2×10－3 N ．小球A 与小球B 相互吸引，小球B 带正电，故小球A 带负电．13.如图所示，一个挂在绝缘细线下端的带正电的小球B ，静止在图示位置，若固定的带正电小球A 的电荷量为Q ，B 球的质量为m ，带电荷量为q ，θ＝30°，A 和B 在同一条水平线上，整个装置处于真空中，求A 、B 两球间的距离．答案3kQq mg解析如图所示，小球B 受竖直向下的重力mg 、沿绝缘细线的拉力F T 、A 对它的库仑力F C . 由力的平衡条件，可知F C ＝mg tan θ 根据库仑定律得 F C ＝k Qq r 2 解得r ＝kQqmg tan θ＝3kQq mg14.如图所示，在光滑绝缘的水平面上沿一直线等距离排列三个小球A 、B 、C ，三球质量均为m ，A 与B 、B 与C 相距均为L (L 比球半径r 大得多)．若小球均带电，且q A ＝＋10q ，q B ＝＋q ，为保证三球间距不发生变化，将一水平向右的恒力F 作用于C 球，使三者一起向右匀加速运动．求：(1)F 的大小；(2)C 球的电性和电荷量．答案 (1)70kq 2L 2 (2)带负电，电荷量为403q解析因A 、B 为同种电荷，A 球受到B 球的库仑力向左，要使A 向右匀加速运动，则A 球必须受到C 球施加的向右的库仑力．故C 球带负电．设加速度为a ，由牛顿第二定律有：对A 、B 、C 三球组成的整体，有F ＝3ma对A 球，有k ·10q ·q C L 2－k q ·10qL 2＝ma 对B 球，有k 10q ·q L 2＋k q ·q CL 2＝ma解得：F ＝70kq 2L 2 q C ＝403q。

高中物理选修3-1：静电场知识点归纳

⾼中物理选修3-1：静电场知识点归纳⾼中知识搜索⼩程序⼀、电荷及电荷守恒定律1. 元电荷、点电荷(1) 元电荷：e＝1.6×10－19 C，所有带电体的电荷量都是元电荷的整数倍，其中质⼦、正电⼦的电荷量与元电荷相同。

(2) 点电荷：当带电体本⾝的⼤⼩和形状对研究的问题影响很⼩时，可以将带电体视为点电荷。

2. 静电场(1) 定义：存在于电荷周围，能传递电荷间相互作⽤的⼀种特殊物质。

(2) 基本性质：对放⼊其中的电荷有⼒的作⽤。

3. 电荷守恒定律(1) 内容：电荷既不会创⽣，也不会消灭，它只能从⼀个物体转移到另⼀个物体，或者从物体的⼀部分转移到另⼀部分；在转移过程中，电荷的总量保持不变。

(2) 起电⽅式：摩擦起电、接触起电、感应起电。

(3) 带电实质：物体带电的实质是得失电⼦。

⼆、库仑定律内容：真空中两个静⽌点电荷之间的相互作⽤⼒，与它们的电荷量的乘积成正⽐，与它们的1. 内容：距离的⼆次⽅成反⽐。

作⽤⼒的⽅向在它们的连线上。

2. 表达式：，式中k＝9.0×109 N·m2/C2，叫静电⼒常量。

适⽤条件：真空中的点电荷。

3. 适⽤条件：三、电场强度、点电荷的场强定义：放⼊电场中某点的电荷受到的电场⼒F与它的电荷量q的⽐值。

1. 定义：2. 定义式：点电荷的电场强度：真空中点电荷形成的电场中某点的电场强度：3. 点电荷的电场强度：⽅向：规定正电荷在电场中某点所受电场⼒的⽅向为该点的电场强度⽅向。

4. ⽅向：电场强度的叠加：电场中某点的电场强度为各个点电荷单独在该点产⽣的电场强度的⽮量5. 电场强度的叠加：和，遵从平⾏四边形定则。

四、电场线1. 定义：定义：为了形象地描述电场中各点电场强度的强弱及⽅向，在电场中画出⼀些曲线，曲线上每⼀点的切线⽅向都跟该点的电场强度⽅向⼀致，曲线的疏密表⽰电场的强弱。

2. 特点①电场线从正电荷或⽆限远出发，终⽌于⽆限远或负电荷．②电场线不相交，也不相切，更不能认为电场就是电荷在电场中的运动轨迹．③同⼀幅图中，场强⼤的地⽅电场线较密，场强⼩的地⽅电场线较疏．匀强电场五、匀强电场五、电场中各点场强⼤⼩处处相等，⽅向相同，匀强电场的电场线是⼀些平⾏的等间距的平⾏线．六、电势能、电势1. 电势能(1) 电场⼒做功的特点：电场⼒做功与路径⽆关，只与初、末位置有关。

高中物理选修3-1-第一章静电场知识点总结

在国际单位制中，它的单位是库仑，符号是C.2、元电荷：电子和质子所带电荷的绝对值1.6×10－19C ，所有带电体的电荷量等于e 或e 的整数倍。

3、比荷：粒子的电荷量与粒子质量的比值。

表述2：在一个与外界没有电荷交换的系统内，正、负电荷的代数和保持不变。

这样的带电体就叫做点电荷。

点电荷是一种理想化的物理模型。

（类似于质点）2、带电体看做点电荷的条件：①两带电体间的距离远大于它们大小；②两个电荷均匀分布的绝缘小球。

人教版高二物理选修3-1第一章《静电场》知识点考点总结(详细)

物理选修3-1第一章《静电场》知识点、考点总结（详细）一、电荷、电荷守恒定律1、两种电荷：“+”“-”用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。

2、元电荷：所带电荷的最小基元，一个元电荷的电量为1．6×10－19C，是一个电子(或质子)所带的电量。

说明：任何带电体的带电量皆为元电荷电量的整数倍。

荷质比(比荷)：电荷量q与质量m之比，(q/m)叫电荷的比荷3、起电方式有三种①摩擦起电②接触起电注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。

③感应起电：带电体靠近不带电的物体，使不带电的物体带上电的现象。

方向由电性决定(同性相斥、异性相吸)2．公式：221 r QQkF k＝9．0×109N·m2／C2极大值问题：在r和两带电体电量和一定的情况下，当Q1=Q2时，有F最大值。

3．适用条件：（1）真空中；（2）点电荷．点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r）。

第一章静电场知识总结(人教版高中物理选修3-1 )

第一章静电场知识总结一、静电场的的基本原理和规律：1. 电荷守恒定律：(1)两种电荷：用丝绸摩擦过的玻璃棒带正电；用毛皮摩擦过的硬橡胶棒带负电(2)电荷守恒定律：电荷不能创造也不能消灭，只能从一个物体转移到另一个物体上，或从物体部分转到另一部分。

2. 库仑定律：(1)内容：在真空或空气中两个点电荷间的相互作用力跟它们所带电量的乘积成正比，跟它们距离的平方成反比，作用力的方向在它们的连线上。

(2)表达式：(K=9×109N.m2/c2)理解说明：A．条件：真空或空气中；点电荷B．两个小球相互接触先中和电荷再等分电量.C．库仑不是基本单位；满足牛三定律. D．K叫静电引力恒量，是通过库仑扭秤测出来的２. 场的叠加原理：(1)场强的叠加：多电荷共同激发的电场某点的场强等于每个电荷各在该点激发电场场强的矢量和．(2)电势的叠加：多电荷共同激发的电场某点的电势等于每个电荷各在该点激发电场电势的代数和．二、描述静电场的物理量：1.场强：(1)定义：场中某点场强的大小定义为检验电荷q在该点所受的电场力F与电量q的比值；电场强度的方向与正电荷的受力方向相同.(2)理解说明：E是描述电场强弱和方向的物理量，它的大小和方向只由场本身的性质所决定，与检验电荷的性质及是否存在无关；电荷所受电场力的性质由场的性质与电荷的性质共同决定．(３).电场强度的计算公式：(a)定义式： E=F/q (适用于任何电场)(b) 点电荷场强公式：E=2rQ k (Q 是场源电荷的电量；r 是场点到源点间的距离.) (c) 匀强电场的场强公式： E=U/d (d 是两点的连线在电场线方向的投影)2.电势：(1)场力做功的特点：重力、分子力、电场力做功与路径无关；由功是能量转化的量度可知力做了多少正功，物体的势能就减少多少；力做了多少负功，物体的势能就增加多少。

(2)电荷q 在电场中A 点的电势能：电荷在场A 点的电势能定义：把电荷从A 点移到零势能点电场力所做的功Ao PA W E =；PA A E q ϕ=。
