蒸压砂加气混凝土砌块技术交底记录大全
加气块砌体工程技术交底记录
加气块砌体工程技术交底记录一、项目介绍本次砌体工程项目位于XX市XX区,建筑面积约 XXX 平方米,其中包括地上X 层和地下 X 层。
该工程采用加气块砌体,本次技术交底目的在于向所有相关工作人员说明加气块砌体的施工工艺与注意事项,确保施工质量与施工安全。
二、施工前准备1.材料准备(1)加气混凝土块:外观应平整光洁,无明显裂纹、缺损、孔洞等缺陷,其密度应符合设计要求。
(2)砌筑砂浆:本工程砌筑砂浆采用 M5 水泥砂浆,砂浆应符合规定的强度和外观,应确保质量稳定,且建立好质量管理档案。
2.人员配置本工程所需施工人员包括项目经理、安全员、技术人员、砌筑工人等,根据具体施工情况进行配置。
3.工具准备(1)砌筑斧、切割机、锤子等。
(2)沙浆搅拌桶、拌合机、砌墙水平仪等。
三、砌体施工工艺1.砌块拼接(1)加气块切割使用切割机将加气块按设计要求进行切割,要求切割面平整光洁,充分保证砌体结构的稳定性。
(2)加气块堆积将切割好的加气块按照设计图纸的要求进行堆积拼接,要求砖缝应平直、顺直、均匀。
(3)砌缝填充使用搅拌器搅拌砂浆,填充加气块砌缝,填缝时应注意砂浆厚薄均匀,搅拌砂浆过程中要确保砂浆的强度与密度稳定。
2.砖墙垂直度与水平度控制(1)垂直度控制在进行加气块砌体施工时,必须保证墙体垂直度的控制,通过使用专用的砌墙水平仪动态检测砌墙垂直度并及时调整。
(2)水平度控制在进行加气块砌体施工时,必须保证墙体水平度的控制,通过使用专用的砌墙水平仪检测砌墙水平度并及时调整。
3.砌缝处理砌块拼接完成后,应及时对砌缝进行处理,处理包括刮缝、刷缝、修补等,确保砌缝填充充分,接头平整并牢固。
4.墙体加劲在加气块砌体施工过程中,墙体加劲应及时进行,墙体加劲可以采用钢筋加固、混凝土灌注等方式,以增加墙体稳定性。
四、安全管理1.施工现场安全防护所有施工人员必须严格遵守安全操作规程,穿戴好安全带、安全帽、防尘口罩等安全设备,在施工现场设置警示牌,确保在施工过程中人员人身安全。
蒸压加气混凝土砌体技术及安全交底记录
蒸压加气混凝土砌体技术及安全交底记录一、技术交底1.原材料准备:蒸压加气混凝土砌体所需要的原材料包括砂、水泥、石灰、硅灰等。
施工人员应确保原材料的质量符合相关标准,并进行分类储存。
2.砌筑基底处理:在进行蒸压加气混凝土砌体施工前,必须先对基底进行处理。
首先清理基底上的杂物和尘土,然后涂抹一层水泥砂浆,使其与基底粘结牢固。
3.砌筑砌块:蒸压加气混凝土砌块具有规格统一、质量稳定的特点。
施工人员应按照设计要求进行砌筑,确保砌块之间的间隙均匀、整齐,并且用水平仪进行测量,以保证墙体的垂直度和水平度。
4.砌缝施工:砌筑完成后,应根据设计要求进行砌缝施工。
施工人员应确保砌缝灌浆充实,使其与砌块紧密结合。
在进行砌缝施工过程中,应注意保持工作面的清洁,防止各种杂质进入砌缝。
5.养护处理:砌筑完成后,应进行养护处理。
施工人员应及时对墙体进行湿润养护,以确保蒸压加气混凝土砌体的强度和稳定性。
二、安全交底1.施工人员必须穿戴好个人防护装备,包括安全帽、耳塞、防尘口罩、工作鞋等。
同时,严禁穿戴松散的衣物,以防止被机械设备夹紧。
2.施工人员应在进行高空作业时,佩戴好安全带,将安全带连接到固定点上,确保自身的安全。
3.施工人员应按照操作规程操作机械设备,特别是搅拌设备、升降机等。
在操作这些设备时,应注意安全距离,避免发生意外事故。
4.在进行蒸压加气混凝土砌体施工时,应严禁在风力较大或天气不稳定的情况下工作,以免因工地环境不安全导致意外事故发生。
5.施工人员应注意墙体的稳定性,在砌筑过程中应遵守规定的砌筑速度,确保墙体的质量和稳定性。
总结:蒸压加气混凝土砌体技术在建筑施工中的应用逐渐增多,但要确保施工质量和施工人员的安全,必须进行技术交底和安全交底。
只有施工人员了解相关操作要求和安全注意事项,才能保证施工质量和施工安全。

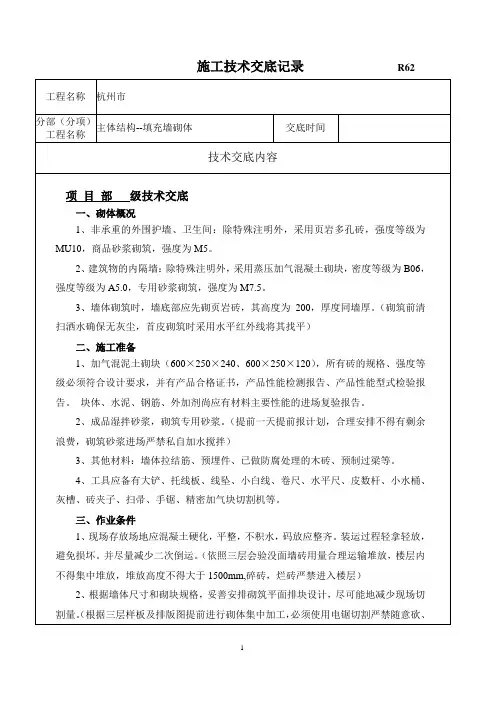

蒸压加气块砌体技术交底
5、加气砼砌块试验检测的各项指标必须符合砌体规定的技术性能标准,砌筑前按墙段实量尺寸和砌块规格尺寸进排列摆块,不足整块的可锯截成需要尺寸,但不得小于砌块长度的1/3(即200),加气砼砌块水平及竖向灰缝不得大于15mm(水平灰缝15mm,竖向灰缝20mm),灰砂砖的水平及竖向灰缝均应控制在8mm~12mm,灰缝应横平竖直,砂浆饱满。
21、填充墙砌体砌筑,应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空(缝)隙部位施工,应在填充墙砌筑14d后进行。
五、环境管理措施
1、环保目标:做到刮风不扬尘,噪音不超标,污水沉淀再排放,垃圾封闭及时清运。要求:噪音不超标、夜里不超过55dB(A),白天不超过70dB(A);污水二次沉淀再排入市政管线;垃圾分类封闭堆放,及时清运刮风无尘。
2、整个施工现场形象设计、场容、场貌整洁、美观。达到浙江省安全生产文明施工标准化工地和ISO14001标准。
交底人:
交底对象:
2、成品湿拌砂浆,砌筑专用砂浆。(提前一天提前报计划,合理安排不得有剩余浪费,砌筑砂浆进场严禁私自加水搅拌)
3、其他材料:墙体拉结筋、预件、已做防腐处理的木砖、预制过梁等。
4、工具应备有大铲、托线板、线坠、小白线、卷尺、水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚、手锯、精密加气块切割机等。
三、作业条件
13、在墙上留置临时施工工洞口,其侧边离交接处墙面不应小于500mm,洞口宽度不超过1m,临时施工洞口要做好补砌;
蒸压砂加气交底
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
加气块砌筑交底记录
6、加气混凝土砌块墙的转角处,应使纵横墙的砌块相互搭砌,隔皮砌块露端面,加气混凝土砌块露端面,加气混凝士砌块墙的T字交换处,应使横墙砌块隔皮露端面,并坐中于纵墙砌块。
3、材料要求:填充墙体用加气混凝土砌块规格:600*300*200,600*300*150(mm),品种、强度符合设计要求,并有出厂合格证、试验单。
4、采用专用工具:350搅拌机、大铲、创锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。
5、没有予插钢筋的要提前植筋,并做钢筋拉拔实验,合格后才允许使用。
技术交底记录
工程名称
交底编号
交底日期
年月日
交底部位
交底项目
加气块砌筑
交底内容:
一、施工准备
1、作业条件:砌块砌筑施工前,应结合砌体和砌块的特点、图纸设计要求及现场施工条件,编制施工方案,准备好施工机具,做好施工平面布置,划分施工段,安排好施工流水、工序交叉施工、流水作业。
2、放好墙体位置线、门窗洞口位置线,经验线符合图纸设计要求,预检合格。
6、按砌筑操作需要,找好标高,立好标尺杆。
7、搭设好操作和卸料架子。
二、操作工艺
墙体放线—制备砂浆—砌块排列一砌筑一校正一竖缝填实砂浆一清理
三、技术要求
1、用M5.0专用砌筑砂浆砌筑,加气混凝土砌块墙的砌筑面上应适量洒水。
2、墙体下砌200-250高粘土砖,往上砌加气块每500 mm高加2φ6拉接钢筋并沿墙通长设置。
7、加气混凝土砌块墙的转角处、与构造柱、剪力墙柱连接处均应放置拉接筋2φ6沿墙高500 mm分层通长设置。
蒸压轻质砂加气混凝土砌块技术交底
填充墙砌体技术交底
(7)砌块的允许偏差项目:
六、成品保护
1、砌体材料运输、装卸过程中严禁抛掷和倾倒。
2、砌体墙上不得放脚手架排木,防止发生事故。
3、砌体在墙上支撑圈梁模板时,防止撞动最上一皮砖。
4、支完模板后,保持模内清洁,防止掉砖头、石子、木屑等到杂物。
5、墙体的拉结钢筋、框架结构柱预留锚固筋、及各种预埋件、各种预埋管线等,均要注意
保护,严禁任意拆改或损坏。
6、砂浆稠度要适宜,砌砖操作、浇筑过梁、构造柱砂时要防止砂浆流淌污染墙面。
7、在吊放操作平台脚手架或安装模板、搬运材料时,防止碰撞已砌筑完成的。
技术交底记录(加气混凝土砌块)
(4)拉结钢筋不符合规定。原因是拉结筋、拉结带不按规定预留、设置,造成砌体不稳定。拉结筋、拉结带应按设计要求留置,具体间距可视砌块灰缝而定,但不大于100mm。
(5)门窗洞口构造做法不符合规定。原因是未事先加工混凝土块,不符合设计构造大样图的规定,造成门窗洞口不牢。应先预制加工好足够的混凝土垫块,注意过梁梁端压接部位按规定放好四皮机砖,或放混凝土垫块。宜在门窗洞上口设钢筋混凝土带并整道墙贯通。
一.材料要求
(1)蒸压加气混凝土砌块,一般规格为600×200、600×250、600×300(mm)厚度模数制为25和60(mm)两种进位的加气混凝土砌块。
其强度:当干密度为500kg/m3时,等级为MU3,当干密度为700kg/m3时,等级为MU5。设计规定的其它干密度和强度等级的蒸压加气混凝土块,质量应符合部颁标准及《蒸压加气混凝土砌块》(JC315-82)的各项指标要求。
(2)水泥:325#及其以上的普通硅酸盐或矿渣硅酸盐水泥。
砂子:中砂,含泥量不超过5%,过5mm孔径筛。
(3)聚乙烯醇缩甲醛(107胶),混凝土预制块,木砖,锚固铁板(75×50×3mm)φ6~φ10钢筋,铁扒钉(φ4~φ6),小木楔等。
二.主要机具
(1)搅拌机,后台计量设备,5mm筛子、手推车、大铲、铁锹、刀锯、镂漕工具带齿刃、手摇钻、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。
五.质量标准
(1)保证项目:
1)使用的原材料和加气混凝土块品种,强度必须符合设计要求,质量应符合《蒸压加气混凝土砌块》(JC315~82)标准的各项技术性能指标,并有出厂合格证。
加气混凝土砌块砌筑技术交底范本
施工技术交底作业准备砖浇水砌砖墙验评四、施工注意事项及要求(1)材料进场卸货及堆放要求砌块进场后,应采用叉车或吊车平稳装卸,严禁翻斗倾卸和抛掷。
露天堆放时应采用覆盖措施,防止雨雪和污染。
堆放场地应坚硬平整无积水,不得直接接触地面堆放,并且靠近施工现场,以减少多次搬运。
砌块应按品种、规格及强度等级分别堆放整齐,堆放高度不应超过2m。
砌块堆放示意图(2)施工要求1)砌筑要求1、本工程地下室隔墙砌筑时砌块排列应上下错缝,搭接长度不宜小于下层砌块长度的1/3,且最小搭接长度应不小于150mm。
当不能满足时,在水平灰缝中应设置2,6 钢筋或,4钢筋网片加强,加强筋从砌块搭接的错缝部位起,每侧搭接长度不宜小于700mm。
2、砌筑前应对基层进行清理和找平,按设计要求测量放线、配块,并应每层挂线砌筑,确保墙面平整度和垂直度。
3、砌筑第一层砌块时应保证底面平整,如不平整,应先用1:3水泥砂浆找平,再用专用砂浆砌筑。
4、蒸压砂加气砼砌块采用薄层砂浆(粘接剂)砌筑时,应符合下列规定:A.砌筑砂浆应采用专用粘接砂浆。
B.砌块不得用水浇湿,其灰缝厚度控制在2至4mm。
C.砌块与拉结筋的连接,应预先在相应位置的砌块上表面开始凹槽;砌筑时,钢筋应居中放置在凹槽砂浆。
D.砌块砌筑过程中,当在水平面及垂直面上有超过2mm的错边量时,应采用钢齿磨板和磨砂板磨平,磨平后方可进行下道工序的施工。
5、在砌块上钻孔、镂槽、切割须采用专用工具进行处理,严禁任意剔凿或劈砍。
6、砌块填充墙上不得留设脚手眼。
7、墙体砌筑施工时水平胶缝饱满度应大于90%,垂直胶缝饱满度应大于80%。
8、砌体的组砌方法应正确。
砌体转角处应采取整块砌块盘脚(即大盘脚),砌块墙的转角及丁型交接处,应纵横搭砌,但不得出现通缝的现象。
附图:墙体转角做法示意图9、砌筑好的砌块不应任意移动或碰撞,如需校正,应清理原胶粘剂,重新批抹胶粘剂后进行砌筑。
10、地下室施工时负4层加气块下砌筑7皮实心小砖,负3至负1层加气块下砌筑3 皮实心小砖。
技术交底记录(加气混凝土)
4、搭设好操作和卸料架子。
5、配置异型尺寸砌块(同材切割);砂浆经试配确定配合比,准备好试模。
(三)操作工艺
1、工艺流程:
砌体放线
制备ቤተ መጻሕፍቲ ባይዱ浆
铺砂浆
砌块排列
砌块浇水
勾缝
竖缝灌砂浆
砌筑镶砖
校正
2、砌体放线:砌体施工前,应将基础面或楼层结构面按标高找平,依据砌筑图放出第一层砖的轴线、砌体边线和洞口线。
主要机具
机械:塔吊、卷样机及龙门架、切割机。
工具:手剧、灰斗、大铲、手推车。
(二)作业条件:
1、砌块砌筑施工前,应结合砌体和砌块的特点、图纸设计要求及现场施工条件,编制施工方案,准备好施工机具,做好施工平面布置,划分施工段,安排好施工流水、工序交叉施工、流水作业。
2、放好墙体位置线、门窗洞口位置线,经验线符合图纸设计要求,预检合格。
接受交底人
交底人
记录人
日期
厦门市建设工程质量安全监督站制
3、砌块排列:按砌块排列图在墙体线范围内分块定尺、划线,排列砌块的方法和要求如下:
(1)砌块在砌筑前,应根据图纸设计要求,结合砌块的品种、规格、绘制砌体砌块的排列图,经审核无误后,按图排列砌块。
(2)砌块排列应从基础面排列,排列时尽可能采用主规格的砌块,砌体中主规格砌块
应占总量的75%~80%。
(3)、砌块排列上、下皮应错缝搭接,搭接长度为砌块的1/2,不得小于砌块的1/3,也不应小于150mm。
2、砂浆的品种、强度等级必须达到设计要求,按规定制作试块,试压强度不得低于设计强度。
基本项目
1、砌体错缝应符合规定,不得出现竖向通缝,压缝尺寸应达到标准要求。
蒸压加气混凝土砌块砌筑技术交底
蒸压加气混凝土砌块砌筑技术交底技术交底记录表C2-1工程名称:XXX二期工程施工单位:XXX轨道交通指挥中心二期工程项目部交底提要:混凝土砌块砌体加气混凝土砌筑技术交底交底内容:资料编号:2011年11月1日分项工程名称:混凝土砌块砌体一、施工准备1.技术准备在每层楼面上,要弹出轴线、墙身线、水平系梁位置线、拉结筋位置线、门洞口位置线、管道预留洞位置及标高线,并经过复核符合设计图纸要求,并做好预检及验收手续。
2.提前做好加气混凝土砌块的选样及时报送监理、业主审核封样等工作。
3.做好进场材料复试工作,不合格材料严禁用于本工程。
二、材料、机具准备1.砌筑用具:磅秤、手推车、胶皮管、5mm筛子、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。
2.每个区域的主要施工机械设备:施工电梯2台、电焊机1台、冲击钻等。
3.材料准备:根据施工图纸计算A3.5、B06蒸压加气混凝土砌块每层工程量,进行定货采购,提前与厂家签定供货合同,蒸压加气混凝土砌块采用砌筑粘结砂浆,强度为M7.5.在砌筑前,要做好抽样复试工作,确保砌体材料符合要求,工程施工顺利进行。
二、施工操作工艺及主要做法要求1.加气混凝土砌块砌筑1)加气混凝土砌块施工流程:楼面测量放线→构造柱植筋→加气块排砖→加气块砌筑(水电管预埋)→水平系梁、过梁钢筋、支模→浇筑混凝土→二次找补砌筑→拆模清理→质量验收。
2)加气块砌筑:立皮数杆(采用30mm×40mm木料制作,一般距墙皮或墙角50mm为宜,皮数杆应垂直、牢固、标高一致),确定门顶过梁、水平系梁、窗台、砌块皮数的高度。
每层开始时从转角处或十字转角处开始,用专用铺灰器铺浆均匀,安装砌块时放平、放正,每层均拉线控制砌体标高和砌块平整度。
砌块砌筑时,应上、下错缝,搭接长度不易小于砌块长度的1/3.砌筑粘结砂浆水平灰缝及竖向灰缝宽为3~5mm,墙端在构造柱部位留马牙槎,马牙槎的高度为200mm(一皮砖高),长度为60mm,XXX先退后进。
蒸压加气混凝土砌块砌筑技术交底记录总结计划大全
.专业资料分享.一、施工准备技术准备1)施工丈量:每层楼面要弹出轴线、墙身线、水平系梁地点线、拉结筋地点线、门洞口地点线、管道预留洞地点及标高线(建筑1000mm控制线);全部丈量施工线一定经复核切合设计图纸要求,并做好预检及查罢手续。
2)提早做好加气混凝土砌块的选样实时报送监理、业主审查封样等工作。
3)做好进场资料复试工作,不合格资料禁止用于本工程。
资料、机具准备1)砌筑器具:磅秤、手推车、胶皮管、5mm筛子、铁锹、灰桶、喷水壶、皮数杆、托线板、线坠、水平尺、小白线、瓦刀、大铲、铁锨工具袋等。
2)主要施工机械设备:每个楼座施工电梯1台、电焊机1台、冲击钻等。
3)资料准备:施工前提早,提早与厂家签订供货合同,蒸压加气混凝土砌块采纳砌筑粘结沙浆。
砌筑前做好抽样复试工作,保证砌体资料切合要求及工程施工顺利进行。
砌筑部位建筑物内隔墙除特别注明外均为200或250厚A2.5(B05)加气混凝土砌块墙,家产用房标准层内隔墙为200厚加气混凝土砌块墙,防火墙采纳200或250厚A5.0(B06)加气混凝土砌块,部分管井及洗手间隔墙采纳100或150厚加气混凝土砌块墙,用专用沙浆砌筑。
二、施工操作工艺及主要做法要求工艺流程基层查收→楼面丈量放线→结构柱植筋(验线、验筋)→砌筑坎台→排砖撂底→立杆挂线、隔墙砌筑(水电管预埋)→结构柱、水平系梁及过梁钢筋、支模→浇筑混凝土→二次找补砌筑→拆模清理→质量查收。
丈量放线楼面隔墙丈量放线时应按结构施工时主轴控制线进行,应保证各轴线间的水平距离相等且方正。
平面控制时应在楼面上弹出墙身线、墙面上水电预留洞口的地点线。
高度控制时应依据建筑标高1米线进行控制,皮数杆上应标出、各道拉结筋、水平系梁、门窗过梁的地点线,保证本层标高相等。
皮数杆上除此内容外,在各拉结筋地点线之间应标出砌块的皮数。
加气块结构结构举措水平系梁、结构柱钢筋和墙体拉结筋等与主体结构的拉结部位钢筋采纳结构植筋专用胶锚固做法,依据图集规定要求植筋深度为10d,植筋专用胶要由厂家供给相应材质证明。
蒸压加气混凝土砌块技术交底
单位工程称呼
宝庆寺3#-1天块安顿房名目
各分部(分项)工程及工种称呼
砂浆砌筑泥工班
接底时间
接底人
接底单编号
技能接底真量
一、砌块的砌筑要领:
、正在前提仄里或者楼里需砌筑加气混凝土砌体墙部位处应付于基层浑理找仄,并弹出墙体的中线或者统制线战边线与门、窗洞心位子.
2、导墙:①中墙及有防火央供的,没有矮于200薄素砼翻边应根据本量皮数相映安排;②内墙天下室墙体底部没有矮于4皮火泥砖,上部没有矮于3皮火泥砖,简曲根据本量可做相映安排.
3、正在砌筑第一皮砌块前,便按安排排块的央供举止试晃,试晃后正在砌筑第一皮砌块前,应先用火潮干基里,再用M7.5一般砂浆铺砌,砌块的笔曲灰缝应披刮粘结剂,并注意矫正砌块的火仄易笔曲度,待第一皮砌块的火仄灰缝的砌筑砂浆初凝后圆可举止上皮砌块的砌筑.常温下,砌块的日砌筑下度宜统制正在内;
11、正在构制柱坐模前,应将马牙槎与混凝土接接里上的灰屑用毛刷浑理搞洁后再坐模,浇捣前要查看是可已浑理搞洁,并适合浇火干润
12、砌上墙的砌块没有该任性移动或者碰打,没有得用敲挨的要领去矫正墙里,如有没有服整,应用钢齿磨砂板磨仄,使偏偏好统制正在允许范畴内,对付于有很大偏偏好值的墙体,应裁撤沉新举止铺浆砌筑;
17、木门樘、塑钢窗拆置前,应正在门洞二侧的墙体按上、中、下位子每边砌进C20混凝土块,门及消防箱、动工洞心应树坐过梁且二边伸进没有小于250mm.
名目经理
被接底人签名
4、对付于所需的非规格尺寸砌块应采与脚提式电锯或者相映的板滞设备举止切割成准则少圆体,宽禁刀劈斧砍;
5、砌筑动工时,正在每皮砌块砌筑前,要用毛刷浑理砌块表面浮砂(尘),处理搞洁后再铺火仄、笔曲灰缝处的粘结剂;
蒸压加气混凝土砌块技术交底【范本模板】
12、砌上墙的砌块不应任意移动或撞击,不得用敲打的方法来校正墙面,如有不平整,应用钢齿磨砂板磨平,使偏差控制在允许范围内,对于有很大偏差值的墙体,应拆除重新进行铺浆砌筑;
13、墙体与周边构造连接,①外墙连接需采用Ф6。5钢筋进行连接,每道墙第一皮及最后一皮各拉一道,中间≤600均匀分布,其中应注意砌块应预先在水平有缝面,开设通长的凹槽(槽宽、深度比钢筋大100mm)置入钢筋后,应用粘结剂填完补平;此处拉筋,纵向边应均匀布设。②内墙拉接用L型铁件连接,每道墙第一皮及最后一皮各设一道,中间≤600均匀分布。③窗台处拉筋应各伸入不小于600mm。
2、导墙:①外墙及有防水要求的,不低于200厚素砼翻边应根据实际皮数相应调整;②内墙地下室墙体底部不低于4皮水泥砖,上部不低于3皮水泥砖,具体根据实际可作相应调整。
3、在砌筑第一皮砌块前,就按设计排块的要求进行试摆,试摆后在砌筑第一皮砌块前,应先用水润湿基面,再用M7.5普通砂浆铺砌,砌块的垂直灰缝应披刮粘结剂,并注意校正砌块的水平和垂直度,待第一皮砌块的水平灰缝的砌筑砂浆初凝后方可进行上皮砌块的砌筑。常温下,砌块的日砌筑高度宜控制在1。8m内;
9、砌筑墙面应平整干净、灰缝处无溢出砂浆或粘结剂。其水平灰缝厚度应小于或等于4mm;
10、在构造柱处施工时,构造柱与墙体的连接处应砌成马牙槎,马牙槎应先退后进(退60mm),同时在砌体顶部处如果根据排砖是进时,也应砌成退砌马牙槎,马牙槎沿高度方向尺寸不应超过300mm,施工前应进行排砖,如果排砖后马牙槎的尺寸与规定不符时,允许偏差不应超过100mm,但不应超过二处,拉结筋应采用2Ф6.0钢筋,伸入墙体内长度及间距应符合相应规定,构造柱与墙体连接处应凹入10mm;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
用经纬仪或吊线检查
2、砌体灰缝应横平竖直、砂浆饱满。灰缝砂浆饱满度不得小于90 %,不允许存在瞎缝、透缝现象。
五、应注意问题
1、切锯砌块应使用专用工具,不允许用斧或瓦刀任意砍劈。
2、被雨水淋湿的砌块,应等待其干燥后,方可砌筑。
3、构造柱与圈梁浇筑混凝土时,应采用不同的振捣工具进行振捣。
4、过夜灰禁止使用,过夜灰每天进行清理。
图1墙体与混凝土柱拉结构造
说明:L型铁件竖向间距500用于250高砌块;600用于200高砌块
(8)当填充墙体的高度超过4m时,应在墙体半高或门窗洞口上皮设置与柱连接且沿墙
全长贯通的钢筋砼水平圈梁一道。位置为墙体高度1/2处,高度为150mm,遇到门窗洞口设置圈梁高度可根据门窗高度调整;
(9)构造柱施工时,按要求留设马牙槎,马牙槎应先退后进,进退尺寸控制在50mm,高度不大于400mm。具体做法见下图:
3、作业条件
(1)施工部位按栋号划分,施工部位植筋工程必须全部完成后方可砌筑。
(2)现场存放场地应夯实,平整,不积水,码放应整齐。装运过程轻拿轻放,避免损坏。并按图纸堆放,避免减少二次倒运。
(3)根据墙体尺寸和砌块规格,砌筑前进行平面排版设计,尽可能地减少现场切割量。根据砌块厚度与结构净空高度及门窗洞口尺寸切实安排好立面、剖面的排版设计,避免浪费。
技术交底记录
工程名称
芜湖市望江苑工程一组团
交底日期
2010年12月10日
施工单位
中国二十冶集团有限公司
分项工程名称
蒸压砂加气块砌筑
交底内容:
交底内容:
一、编制依据
《砌体工程施工质量验收规范》(GB50203—2002)
《蒸压砂加气混凝土砌块非承重墙体自保温构造》(皖2010J121)
二、施工准备
1、材料准备
(5)墙体在砌筑至混凝土柱、墙边时,要与柱、墙边留置10~15mm缝隙,以便进行接缝处理;
(6)砌块墙的转角交接部分要同时砌筑为宜,如不能同时砌筑的要留成斜槎,临时隔断的施工洞口,在接槎时必须清理槎口,采用对向档板挤压砂浆至饱满;
(7)墙体与柱连接处,按规范要求设置L形铁件,竖向间隔600mm设置一道。具体做法见下图:
(3)砌筑水平灰缝应用专用刮匀均匀地施铺在下皮砌块表面上,垂直灰缝可先铺粘在砌块端面,上墙后用橡皮锤轻击砌块,使砂浆能从灰缝中挤出,灰缝不得有空隙,砂浆饱满度不低于90%,并要及时将挤出的砂浆清除干净,做到随砌随清;
(4)砌好的砌块不应任意移动,砂浆未凝固的砌块不得受撞击,若需校正或调向必须刮去原有砂浆重新铺施,完成每批砌筑要用水平靠尺及时校正,核对皮数线,使偏差值控制在允许范围内;
3、砌加气混凝土块:
(1)砌筑时要用专用工具,砂浆拌和应使用砂浆搅拌机进行搅拌,按砂浆重量加25%净水拌制成胶泥状,每次搅拌的砂浆在4h内用完,超过30min必须重新搅拌一次,当班砂浆做到当班用完,过夜砂浆不能再用;
(2)砌筑时按墙宽尺寸和砌块的规格尺寸,按排版设计,进行排列摆块,不够整块时可以锯割成需要的尺寸,但不得小于砌块长度的1/3(600×1/3mm)。竖缝宽20mm,水平灰缝3~5mm为宜。砌筑时,满铺满挤,上下丁字错缝,搭接长度不宜小于砌块长度的1/3,转角处相互咬砌搭接;
a.接缝防裂措施b.阴角防裂措施
四、质量要求与验收标准
1、填充墙砌体一般尺寸的允许偏差应符合填表规定;
项次
项目
允许偏差(mm)
检验方法
1
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、尺检查
大于3m
10
2
表面平整度
5
用2m靠尺和楔形塞尺检查
3
门窗洞口高、宽(后塞口)
±5
用尺检查
4
外墙上、下窗口偏移
图3墙顶部连接构造
图4加气块顶部与梁底连接构造详图
4、墙缝处理措施
(1)墙体与钢筋混凝土梁顶接缝处理如下图:
(2)墙体与钢筋混凝土墙、柱、梁接缝处理如下图:
a.加气块宽度大于200mm时b.加气块宽度小于200mm时
说明:括号内数字为梁板下缝宽度
5、墙缝防裂措施
墙缝防裂包括墙体与混凝土结构接缝处防裂及阴角处的防裂,具体防裂措施见下图:
图2构造柱及其连接构造
说明:拉结筋竖向间距500用于250高砌块;600用于200高砌块
(10)加气混凝土填充墙砌体在转角处及纵横墙交接处,应同时砌筑,当不能同时施工时,应留成斜槎;
(11)为保证砌筑质量,日砌筑高度不应大于1.4m或一步脚手架高度,且当砌筑至梁下还剩一皮砌块时应停止砌筑7日左右,待结构自身挠度变形及墙体沉降结束后再砌筑至梁底,具体构造见图3、图4;
(1)蒸压砂加气混凝土砌块规格:600×240×200;
(2)砌筑砂浆采用加气块生产厂家提供的配套专用砌筑砂浆,砂浆强度等级为Mb5;
(3)L型铁件。
2、机具பைடு நூலகம்备
手推车、大铲、铁锹、灰刀、加气块切割专用手锯、射钉枪、线锤、托线板、小白线、灰桶、铺灰铲、小锤、小水桶、水平尺、砂浆吊斗及垂直运输工具等。
(4)砌加气混凝土块的部位在结构墙体上按+1000mm标高线分层划出砌块的层数,安排好灰缝的厚度。
(5)加气砌块砌筑时,应先立放用刷子清刷粘结面上的浮灰,不需浇水加湿。
(6)遇有穿墙管线,应预先核实其位置、尺寸。以预留为主,减少事后剔凿破坏墙体稳定。
(7)样板领路制度:为统一填充墙施工工艺和施工质量,每一工序施工均根据监理工程师要求采用样板领路制度。即各工序施工前,先按技术交底要求,在选定部位做好样板,由监理工程师检查符合质量要求,待监理工程师检查验收合格并书面确认后,方可进行大面积施工。
三、施工工艺
基层处理→墙体放线→砌加气混凝土块→构造柱浇筑→收尾→验收
1、基层处理:将砌筑加气混凝土墙根部的砖或混凝土带上表面清扫干净,用砂浆找平,拉线,用水平尺检查其平整度。
2、墙体放线:根据设计图纸要求进行弹线,在相应的部位弹好墙身门洞口尺寸线,在结构墙柱上弹好加气混凝土墙的立面边线。施工时加气混凝土砌块的含水率要控制在15%以下。
六、安全文明施工
1、本工程砌墙不搭设脚手架,全部采用移动式活动架;
2、外墙施工时,必须有外墙防护及施工脚手架,墙与脚手架之间的间隙应封闭,防高空坠物;
3、严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业;
