计算机组成原理实验报告运算器组成存储器
计算机组成原理实验报告
重庆理工大学《计算机组成原理》实验报告学号 __***********____姓名 __张致远_________专业 __软件工程_______学院 _计算机科学与工程二0一六年四月二十三实验一基本运算器实验报告一、实验名称基本运算器实验二、完成学生：张致远班级115030801 学号11503080109三、实验目的1．了解运算器的组成结构。
2．掌握运算器的工作原理。
四、实验原理：两片74LS181 芯片以并/串形式构成的8位字长的运算器。
右方为低4位运算芯片，左方为高4位运算芯片。
低位芯片的进位输出端Cn+4与高位芯片的进位输入端Cn相连，使低4位运算产生的进位送进高4位。
低位芯片的进位输入端Cn可与外来进位相连，高位芯片的进位输出到外部。
两个芯片的控制端S0～S3 和M 各自相连，其控制电平按表2.6-1。
为进行双操作数运算，运算器的两个数据输入端分别由两个数据暂存器DR1、DR2（用锁存器74LS273 实现）来锁存数据。
要将内总线上的数据锁存到DR1 或DR2 中，则锁存器74LS273 的控制端LDDR1 或LDDR2 须为高电平。
当T4 脉冲来到的时候，总线上的数据就被锁存进DR1 或DR2 中了。
为控制运算器向内总线上输出运算结果，在其输出端连接了一个三态门（用74LS245 实现）。
若要将运算结果输出到总线上，则要将三态门74LS245 的控制端ALU-B 置低电平。
否则输出高阻态。
数据输入单元(实验板上印有INPUT DEVICE)用以给出参与运算的数据。
其中，输入开关经过一个三态门（74LS245）和内总线相连，该三态门的控制信号为SW-B，取低电平时，开关上的数据则通过三态门而送入内总线中。
总线数据显示灯（在BUS UNIT 单元中）已与内总线相连，用来显示内总线上的数据。
控制信号中除T4 为脉冲信号，其它均为电平信号。
由于实验电路中的时序信号均已连至“W/R UNIT”单元中的相应时序信号引出端，因此，需要将“W/R UNIT”单元中的T4 接至“STATE UNIT”单元中的微动开关KK2 的输出端。
xx大学计算机组成原理实验报告(全)
上海大学计算机组成原理实验报告(全)《计算机组成原理实验》报告一姓名学号时间地点行健楼 609机房评阅一．数据传送实验1. 实验内容及要求在试验箱上完成以下内容:将58H写入A寄存器。
将6BH写入W寄存器。
将C3H 写入R1寄存器。
2. 实验环境本实验箱用74HC574构成各种寄存器。
3. 实施步骤或参数①注视仪器，打开电源，手不要远离电源开关，随时准备关闭电源，注意各数码管、发光管的稳定性，静待10秒，确信仪器稳定、无焦糊味。
②设置实验箱进入手动模式。
③K2接AEN,K1和K2接EX0和EX1，设置K2K1K0＝010，设置K23～K16＝01011000。
④注视A及DBUS的发光管，按下STEP键，应看到CK灯灭、A旁的灯亮。
记住看到的实际显示情况。
⑤放开STEP键，应看到CK灯亮、A寄存器显示58。
记住看到的实际情况。
⑥重复上述实验步骤，在做6BH时，K2接WEN,K1和K2接EX2和EX3，设置K2K1K0＝010，设置K23～K16＝01101011；重复上述实验步骤，在做C3H时，K2接RWR,K1和K2接SB 和SA，设置K2K1K0＝001，设置K23～K16＝10100011。
⑦关闭实验箱电源。
4. 测试或者模拟结果A寄存器显示58，W寄存器显示6B，R1寄存器显示C3，完成实验目的。
5. 体会本次实验相对简单，只需要三根线便可以完成整个实验，但是，今天认识了实验箱。
124并且在老师的带领下较为完整的认识了整个试验箱，还是很开心的，今后实验箱将是我们学习计算机组成原理的重要工具，也是我们的好朋友。
《计算机组成原理实验》报告二姓名学号时间地点行健楼 609机房评阅二．运算器实验1. 实验内容及要求在试验箱上完成以下内容:计算07H＋6AH后左移一位的值送OUT输出。
把39H取反后同64H相或的值送入R2寄存器。
通过人工译码，加深对译码器基本工作原理的理解。
理解命令的顺序执行过程。
计算机组成实验报告
计算机组成实验报告计算机组成实验报告(共3篇)篇一：《计算机组成与结构》实验报告11 .实验目的：1)．学习和了解TEC-2000 十六位机监控命令的用法；2)．学习和了解TEC-2000 十六位机的指令系统；3)．学习简单的TEC-2000 十六位机汇编程序设计；2.实验内容：1)．使用监控程序的R 命令显示/修改寄存器内容、D 命令显示存储器内容、E 命令修改存储器内容；2)．使用 A 命令写一小段汇编程序，U 命令反汇编刚输入的程序，用G 命令连续运行该程序，用T、P 命令单步运行并观察程序单步执行情况；3、实验步骤1)．关闭电源，将大板上的COM1 口与PC 机的串口相连；2)．接通电源，在PC 机上运行PCEC.EXE 文件，设置所用PC 机的串口为“1”或“2”, 其它的设置一般不用改动,直接回车即可；3)．置控制开关为00101（连续、内存读指令、组合逻辑、16 位、联机），开关拨向上方表示“1”，拨向下方表示“0”，“X”表示任意。
其它实验相同；4)．按一下“RESET”按键,再按一下“START”按键，主机上显示：TEC-2000 CRT MONITOR Version 1.0 April 2001Computer Architectur Lab.，Tsinghua University Programmed by He Jia >5)．用R 命令查看寄存器内容或修改寄存器的内容a.在命令行提示符状态下输入：R↙；显示寄存器的内容图片已关闭显示，点此查看图片已关闭显示，点此查看b.在命令行提示符状态下输入：R R0↙；修改寄存器R0 的内容，被修改的寄存器与所赋值之间可以无空格,也可有一个或数个空格主机显示:寄存器原值:_在该提示符下输入新的值,再用R 命令显示寄存器内容，则R0 的内容变为0036。
图片已关闭显示，点此查看6)．用D 命令显示存储器内容在命令行提示符状态下输入：D 2000↙会显示从2000H 地址开始的连续128 个字的内容；连续使用不带参数的 D 命令，起始地址会自动加128（即80H）。
计算机组成原理实验报告
计算机组成原理实验报告实验报告运算器实验⼀、实验⽬的掌握⼋位运算器的数据传输格式，验证运算功能发⽣器及进位控制的组合功能。
⼆、实验要求完成算术、逻辑、移位运算实验，熟悉ALU运算控制位的运⽤。
三、实验原理实验中所⽤的运算器数据通路如图2-3-1所⽰。
ALU运算器由CPLD描述。
运算器的输出FUN经过74LS245三态门与数据总线相连，运算源寄存器A和暂存器B的数据输⼊端分别由2个74LS574锁存器锁存，锁存器的输⼊端与数据总线相连，准双向I/O 输⼊输出端⼝⽤来给出参与运算的数据，经2⽚74LS245三态门与数据总线相连。
图2-3-1运算器数据通路图中A WR、BWR在“搭接态”由实验连接对应的⼆进制开关控制，“0”有效，通过【单拍】按钮产⽣的脉冲把总线上的数据打⼊，实现运算源寄存器A、暂存器B的写⼊操作。
四、运算器功能编码算术运算逻辑运算K23~K0置“1”，灭M23~M0控位显⽰灯。
然后按下表要求“搭接”部件控制路。
表2.3.2 运算实验电路搭接表算术运算1.运算源寄存器写流程通过I/O单元“S7~S0”开关向累加器A和暂存器B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K18=K17=“1”，按下流程分别读A、B。
3.加法与减法运算令M S2 S1 S0（K15 K13~K11=0100），为算术加，FUN及总线单元显⽰A+B的结果令M S2 S1 S0（K15 K13~K11=0101），为算术减，FUN及总线单元显⽰A－B的结果。
逻辑运算1.运算源寄存器写流程通过“I/O输⼊输出单元”开关向寄存器A和B置数，具体操作步骤如下：2.运算源寄存器读流程关闭A、B写使能，令K17= K18=1，按下流程分别读A、B。
①若运算控制位设为（M S2 S1 S0=1111）则F=A，即A内容送到数据总线。
②若运算控制位设为（M S2 S1 S0=1000）则F=B，即B内容送到数据总线。
计算机组成原理实验报告(四个实验 图)
福建农林大学计算机与信息学院计算机类实验报告课程名称：计算机组成原理姓名：周孙彬系：计算机专业：计算机科学与技术年级：2012级学号：3126010050指导教师：张旭玲职称：讲师2014年06 月22日实验项目列表序号实验项目名称成绩指导教师1 算术逻辑运算单元实验张旭玲2 存储器和总线实验张旭玲3 微程序控制单元实验张旭玲4 指令部件模块实验张旭玲福建农林大学计算机与信息学院信息工程类实验报告系：计算机专业：计算机科学与技术年级： 2012级姓名：周孙彬学号： 3126010050 实验课程：实验室号：_______ 实验设备号：实验时间：指导教师签字：成绩：实验一算术逻辑运算单元实验实验目的1、掌握简单运算器的数据传输方式2、掌握74LS181的功能和应用实验要求完成不带进位位算术、逻辑运算实验。
按照实验步骤完成实验项目，了解算术逻辑运算单元的运行过程。
实验说明1、ALU单元实验构成（如图2-1-1）1、运算器由2片74LS181构成8位字长的ALU单元。
2、2片74LS374作为2个数据锁存器（DR1、DR2），8芯插座ALU-IN作为数据输入端，可通过短8芯扁平电缆，把数据输入端连接到数据总线上。
运算器的数据输出由一片74LS244（输出缓冲器）来控制，8芯插座ALU-OUT 作为数据输出端，可通过短8芯扁平电缆把数据输出端连接到数据总线上。
图2-1-1图2-1-22、ALU单元的工作原理（如图2-1-2）数据输入锁存器DR1的EDR1为低电平，并且D1CK有上升沿时，把来自数据总线的数据打入锁存器DR1。
同样使EDR2为低电平、D2CK有上升沿时把数据总线上的数据打入数据锁存器DR2。
算术逻辑运算单元的核心是由2片74LS181组成，它可以进行2个8位二进制数的算术逻辑运算，74LS181的各种工作方式可通过设置其控制信号来实现（S0、S1、S2、S3、M、CN）。
当实验者正确设置了74LS181的各个控制信号，74LS181会运算数据锁存器DR1、DR2内的数据。
《计算机组成原理》运算器实验报告(总结报告范文模板)
《计算机组成原理》运算器实验报告实验目录：一、实验1 Quartus Ⅱ的使用（一）实验目的（二）实验任务（三）实验要求（四）实验步骤（五）74138、74244、74273的原理图与仿真图二、实验2 运算器组成实验（一）实验目的（二）实验任务（三）实验要求（四）实验原理图与仿真图三、实验3 半导体存储器原理实验（一）实验目的（二）实验要求（三）实验原理图与仿真图四、实验4 数据通路的组成与故障分析实验（一）实验目的（二）实验电路（三）实验原理图与仿真图五、本次实验总结及体会：一、实验 1 Quartus Ⅱ的使用（一）实验目的1.掌握Quartus Ⅱ的基本使用方法。
2.了解74138（3：8）译码器、74244、74273的功能。
3.利用Quartus Ⅱ验证74138（3：8）译码器、74244、74273的功能。
（二）实验任务1、熟悉Quartus Ⅱ中的管理项目、输入原理图以及仿真的设计方法与流程。
2、新建项目，利用原理编辑方式输入74138、74244、74273的功能特性，依照其功能表分别进行仿真，验证这三种期间的功能。
（三）实验要求1.做好实验预习，掌握74138、74244、74273的功能特性。
2.写出实验报告，内容如下：（1）实验目的；（2）写出完整的实验步骤；（3）画出74138、74244和74273的仿真波形，有关输入输出信号要标注清楚。
（四）实验步骤1.新建项目：首先一个项目管理索要新建的各种文件，在Quartus Ⅱ环境下，打开File，选择New Project Wizard后，打开New Project Wizard：Introduction窗口，按照提示创建新项目，点击“Next”按钮，再打开的窗口中输入有关的路径名和项目名称后，按“Finish”按钮，完成新建项目工作。
2.原理图设计与编译：原理图的设计与编译在Compile Mode（编译模式）下进行。
2.1．新建原理图文件打开File菜单，选择New，打开“新建”窗口。
《计算机组成原理》实验
《计算机组成原理》实验一、实验的性质、任务和基本要求(一)本实验课的性质、任务《计算机组成原理》是计算机科学与技术、网络工程专业的核心专业基础课，本课程旨在培养学生对计算机系统的分析、设计能力，同时为后续专业课程的学习打下坚实的基础。
实验是巩固课堂教学质量必不可少的重要手段。
本实验课的任务是通过实验进一步加深对计算机各部件组成以及工作原理的掌握，培养学生计算机硬件动手能力。
（二）基本要求1、掌握运算器的基本组成和工作原理；2、掌握半导体存储器的工作原理与使用方法，掌握半导体存储器如何存储和读取数据；3、掌握微程序控制器的组成以及工作过程，掌握用单步方式执行一段微程序以及如何检查每一条微指令正确与否的方法；4、掌握数据传送通路工作原理；5、能够将运算器、微程序控制器和存储器三个部件连机，形成一个基本模型机系统。
同时，掌握机器指令与微指令的关系。
（三）实验学时分配表（表格说明）二、实验教学内容实验一运算器实验一、实验目的：（1）结合学过的有关运算器的基本知识，掌握运算器的基本组成、工作原理。
特别是了解算术逻辑运算单元ALU的工作原理；（2）验证多功能算术单元74181、74182的运算功能；（3）熟悉掌握本实验中运算器的数据传输通路。
二、实验要求（1）预习74181、74182的工作原理及逻辑关系；（2）测量数据要求准确；（3）写出实验报告。
三、实验内容1、实验原理实验中的运算器由两片74LS181以并/串形成8位字长的ALU构成。
运算器的输出经过一个三态门74LS245到ALUO1插座，实验时用8芯排线和内部数据总线BUSD0~D7插座BUS1~6中的任一个相连，内部数据总线通过LZD0~LZD7显示灯显示；运算器的两个数据输入端分别由二个锁存器74LS273锁存，两个锁存器的输入并联后连至插座ALUBUS，实验时通过8芯排线连至外部数据总线EXD0~D7插座EXJ1~EXJ3中的任一个；参与运算的数据来自于8位数据开关KD0~KD7，并经过一三态门74LS245直接连至外部数据总线EXD0~EXD7，通过数据开关输入的数据由LD0~LD7显示。
计算机组成原理实验报告
计算机组成原理实验报告实验⼀静态随机存取存贮器实验⼀.实验⽬的了解静态随机存取存贮器的⼯作原理；掌握读写存贮器的⽅法。
⼆.实验内容实验仪的存贮器MEM单元选⽤⼀⽚静态存贮器6116（2K×8bit）存放程序和数据。
CE：⽚选信号线，低电平有效，实验仪已将该管脚接地。
OE：读信号线，低电平有效。
WE：写信号线，低电平有效。
A0..A10: 地址信号线。
I/O0..I/O7:数据信号线。
SRAM6116存贮器挂在CPU的总线上，CPU通过读写控制逻辑，控制MEM的读写。
实验中的读写控制逻辑如下图：读写控制逻辑M_nI/O⽤来选择对MEM还是I/O读写，M_nI/O = 1，选择存贮器MEM；M_nI/O = 0，选择I/O设备。
nRD = 0为读操作；nWR = 0为写操作。
对MEM、I/O的写脉冲宽度与T2⼀致；读脉冲宽度与T2+T3⼀致，T2、T3由CON单元提供。
存贮器实验原理图存贮器数据信号线与数据总线DBus相连；地址信号线与地址总线ABus相连，6116的⾼三位地址A10..A8接地，所以其实际容量为256字节。
数据总线DBus、地址总线ABus、控制总线CBus与扩展区单元相连，扩展区单元的数码管、发光⼆极管上显⽰对应的数据。
IN单元通过⼀⽚74HC245(三态门)，连接到内部数据总线iDBus上，分时提供地址、数据。
MAR由锁存器（74HC574，锁存写⼊的地址数据）、三态门（74HC245、控制锁存器中的地址数据是否输出到地址总线上）、8个发光⼆极管（显⽰锁存器中的地址数据）组成。
T2、T3由CON单元提供，按⼀次CON单元的uSTEP键，时序单元发出T1信号；按⼀次uSTEP键，时序单元发出T2信号；按⼀次uSTEP键，时序单元发出T3信号；再按⼀次uSTEP键，时序单元⼜发出T1信号，……按⼀次STEP键，相当于按了三次uSTEP键，依次发出T1、T2、T3信号。
其余信号由开关区单元的拨动开关模拟给出，其中M_nI/O应为⾼（即对MEM 读写操作）电平有效，nRD、nWR、wMAR、nMAROE、IN单元的nCS、nRD 都是低电平有效。
计算机组成原理运算器实验报告
计算机组成原理运算器实验报告本次实验的主题为计算机组成原理运算器实验。
在本次实验中，我们通过对运算器的实验进行研究和探究，了解了计算机组成原理方面的相关知识，更加深入地认识了计算机的运作原理。
一、实验目的本次实验的目的是使学生掌握运算器的组成和运算过程，并且了解运算器在计算机中的位置和给计算机的工作。
二、实验原理1、硬件部分运算器是一种计算机硬件，可以进行算术和逻辑运算。
运算器包含一个算术逻辑单元（ALU），一个累加器和一些寄存器。
运算器可以在CPU 中实现简单的算术操作。
运算器由三部分组成：算术逻辑单元（ALU）、寄存器和累加器。
ALU 是计算机CPU中负责完成算术和逻辑运算的部分；寄存器是计算机中用来暂时存放数据的小型存储器，它是CPU中数据存储的主要形式；累加器是CPU中的一种特殊寄存器，在运算过程中用于存储运算结果。
2、软件部分计算机编程中常常涉及到算术和逻辑运算，进行这些运算的方法是在程序中调用运算器中的算术逻辑单元（ALU）。
ALU是计算机CPU中负责完成算术和逻辑运算的部分，用于进行各种算术和逻辑运算，如加、减、乘、除、与、或、非、移位等。
三、实验过程— 1 —本次实验的实验步骤如下：1、打开实验设备，将电源线插进插座，将设备的开关打开，在设备前方的显示器上能够看见下划线。
2、按下NORM键，增益调整。
将x的值设置为“0011”，将y的值设置为“1101”。
3、操作者可以选择不同的操作符。
例如选择ADD操作，将其输入。
4、按下RUN键，运算器开始计算。
5、运算结束后，在屏幕上将显示运算结果。
本例中，结果为“1000”。
四、实验结果与分析在本次实验中，我们利用运算器实现了不同运算的计算过程，并且也成功地输出了运算结果。
这一过程与计算机组成原理中的运算器的定义、作用及组成都有密切的关系。
在本次实验中，我们也进一步加深了对计算机组成原理中该重要部分的理解。
五、实验总结通过本次实验，我们深入了解了运算器在计算机中的作用及其实现方法。
计算机组成原理课程实习报告
计算机组成原理课程实习报告一、实习目的计算机组成原理是计算机科学与技术专业的核心基础课程之一，通过本次实习，旨在加深对计算机组成原理的理解，将理论知识与实际操作相结合，提高自己的动手能力和解决问题的能力。
二、实习环境本次实习使用的硬件平台是_____计算机，软件环境包括_____操作系统和相关的编程工具。
三、实习内容1、运算器的设计与实现了解运算器的基本功能和组成结构，包括算术逻辑单元（ALU）、寄存器等。
使用硬件描述语言（如 Verilog 或 VHDL）设计并实现一个简单的运算器，能够进行加法、减法、乘法和除法运算。
对设计的运算器进行功能仿真和时序仿真，验证其正确性。
2、存储器的设计与实现学习存储器的分类和工作原理，如随机存取存储器（RAM）和只读存储器（ROM）。
设计并实现一个简单的静态随机存取存储器（SRAM），包括存储单元、地址译码器和读写控制电路。
编写测试程序，对存储器进行读写操作，并检查数据的正确性。
3、控制器的设计与实现研究控制器的工作机制，包括指令译码、时序控制和微操作控制等。
采用有限状态机（FSM）的方法设计一个简单的控制器，能够执行几条特定的指令。
对控制器进行功能验证，确保其能够正确地控制计算机的运行。
4、计算机整机的搭建与调试将设计好的运算器、存储器和控制器集成在一起，构建一个简单的计算机系统。
编写简单的程序，在搭建的计算机系统上运行，并观察结果。
对整个系统进行调试，查找并解决可能出现的问题。
四、实习过程1、运算器的设计首先，根据运算器的功能需求，确定需要实现的运算操作和相应的电路结构。
然后，使用硬件描述语言编写代码，实现 ALU 的功能。
在实现过程中，需要仔细考虑各种运算的优先级和进位等问题。
完成代码编写后，使用仿真工具进行功能仿真，输入不同的操作数和运算类型，检查输出结果是否正确。
2、存储器的设计对于存储器的设计，先确定存储单元的容量和组织结构。
设计地址译码器，将输入的地址转换为对应的存储单元选择信号。
计算机组成原理实验报告(4个)
上海建桥学院本科实验报告课程名称：计算机组成原理学号：姓名：专业：班级：指导教师：课内实验目录及成绩序号实验名称页码成绩1 八位算术逻辑运算 12 静态随机存取存储器实验63 数据通路114 微程序控制器的实现16总成绩信息技术学院2014年03 月20 日上海建桥学院实验报告课程名称：计算机组成原理实验类型：验证型实验项目名称：八位算术逻辑运算实验地点：实验日期：年月日一、实验目的和要求1、掌握运算器的基本组成结构；2、掌握运算器的工作原理。
二、实验原理和内容实验采用的运算器数据通路如图1-1所示，ALU逻辑功能表如表1-1所示。
图1-1运算器原理图ALU部件由一片 CPLD实现，内部含有三个独立的运算部件，分别为算术、逻辑和移位运算部件。
输入数据IN[7..0]（由插座JP22引出）通过拨动开关sK7..sK0产生（开关由插座JP97引出）。
数据存于暂存器A或暂存器 B中（暂存器A和B的数据可在 LED灯上实时显示），三个部件可同时接受来自暂存器 A和 B的数据。
各部件对操作数进行何种运算由控制信号S3…S0和CN_I来决定（S3…S0由插座JP18引出；CN_I由插座JP19引出），可通过拨动开关sK23..sK20和sK12设置(开关由插座JP89、JP19引出)。
运算结果由三选一多路开关选择，任何时候，多路开关只选择三个部件中的一个部件的运算结果作为ALU的输出。
ALU的输出ALU_D7..ALU_D0通过三态门74LS245送至CPU内部数据总线（iDBus）上(由插座JP25引出)，并通过扩展区单元的的二位数码管和DS94..DS101LED灯显示（LED灯由插座JP62引出）。
如果运算影响进位标志FC、零标志FZ、正负标志FS，则在T3状态的下降沿，相应状态分别锁存到FC、FZ、FS触发器中，实验仪设有LED灯显示各标志位状态。
操作控制信号wA（允许写暂存器A）、wB(允许写暂存器B）、rALU(允许ALU结果输出到内部数据总线（iDBus）上)由JP19引出，都为低电平有效，实验时可通过连接开关sK15..sK13设置(开关由插座JP92引出)。
计算机组成原理全部实验
（2）LDDR1：控制把总线上的数据打入运算暂存器DR1，高电平有效。
（3）LDDR2：控制把总线上的数据打入运算暂存器DR2，高电平有效。
（4）S3，S2，S1，S0：确定执行哪一种算术运算或逻辑运算（运算功能表见附录1或者课本第49页）。
（5）M：M＝0执行算术操作；M＝1执行逻辑操作。
X
X
1
0
0
1
AAH
AAH
↑
向DR1送数
X X X X
X
X
0
1
0
1
55H
55H
↑
向DR2送数
0 0 0 0
0
1
0
0
1
0
XXH
AAH
算术运算
0 0 0 0
0
0
0
0
1
0
XXH
ABH
算术运算
0 0 0 0
1
X
0
0
1
0
XXH
55H
逻辑运算
0 0 0 1
0
1
0
0
1
0
XXH
FFH
算术运算
0 0 0 1
0
0
0
0
1
0
5．不管是手动方式还是系统方式，31个按钮开关初始状态应为“1”即对应的指示灯处于发光的状态。
6．位于UPC UNIT区的J1跳线开关应在右侧状态。
说明：开关AL－BUS；SW－BUS标识符应为“/AL-BUS;/SW-BUS”
注意事项：
AL－BUS；SW－BUS不能同时按下；因为同时按下会发生总线冲突，损坏器件。
1
计算机组成原理实验报告说明
实验一运算器组成实验一、实验目的1、掌握运算器的组成及工作原理；2、了解4位函数运算器74LS181的组合功能，熟悉运算器执行算术和逻辑操作的具体实现过程；3、验证带进位控制的运算器功能。
二、实验设备1、EL-JY系列计算机组成及系统结构实验系统一套2、排线若干。
三、工作原理：算术逻辑单元ALU是运算器的核心。
集成电路74LS181是4位运算器，四片74LS181以并／串形式构成16位运算器。
它可以对两个16位二进制数进行多种算术或逻辑运算，74LS181 有高电平和低电平两种工作方式，高电平方式采用原码输入输出，低电平方式采用反码输入输出，这里采用高电平方式。
三态门74LS244作为输出缓冲器由ALU-G信号控制，ALU-G 为“0”时，三态门开通，此时其输出等于其输入；ALU-G 为“1”时，三态门关闭，此时其输出呈高阻。
四片74LS273作为两个16数据暂存器，其控制信号分别为LDR1和LDR2，当LDR1和LDR2 为高电平有效时，在T4脉冲的前沿，总线上的数据被送入暂存器保存。
四、实验内容：验证74LS181运算器的逻辑运算功能和算术运算功能。
五、实验步骤1、按照实验指导说明书连接硬件系统；2、启动实验软件，打开实验课题菜单，选中实验课题打开实验课题参数对话窗口：1)、在数据总线上输入有效数据，按"Ldr1"，数据送入暂存器1；2)、在数据总线上输入有效数据，按"Ldr2"，数据送入暂存器2；3)、在S3...Ar上输入有效数据组合，按"ALU功能选择端"，运算器按规定进行运算，运算结果送入数据缓冲器；4)、按"ALU_G"，运算结果送入数据总线。
5)、执行完后，按"回放"，可对已执行的过程回看。
6)、回放结束后，按"继续"（继续按钮在点击回放后出现），进行下次数据输入。
计算机组成原理的实验报告
计算机组成原理的实验报告一、实验目的本次实验的主要目的是深入理解计算机组成原理中的关键概念和组件，通过实际操作和观察，增强对计算机硬件系统的认识和掌握能力。
具体包括：1、了解计算机内部各部件的工作原理和相互关系。
2、熟悉计算机指令的执行流程和数据的传输方式。
3、掌握计算机存储系统的组织和管理方法。
4、培养分析和解决计算机硬件相关问题的能力。
二、实验设备本次实验使用的设备包括计算机、逻辑分析仪、示波器以及相关的实验软件和工具。
三、实验内容1、运算器实验进行了简单的算术运算和逻辑运算，如加法、减法、与、或等操作。
观察运算结果在寄存器中的存储和变化情况。
2、控制器实验模拟了指令的取指、译码和执行过程。
分析不同指令对计算机状态的影响。
3、存储系统实验研究了内存的读写操作和地址映射方式。
考察了缓存的工作原理和命中率的计算。
4、总线实验观察数据在总线上的传输过程和时序。
分析总线竞争和仲裁的机制。
四、实验步骤1、运算器实验步骤连接实验设备，将运算器模块与计算机主机相连。
打开实验软件，设置运算类型和操作数。
启动运算，通过逻辑分析仪观察运算过程中的信号变化。
记录运算结果，并与预期结果进行比较。
2、控制器实验步骤连接控制器模块到计算机。
输入指令序列，使用示波器监测控制信号的产生和变化。
分析指令执行过程中各个阶段的状态转换。
3、存储系统实验步骤搭建存储系统实验电路。
进行内存读写操作，改变地址和数据，观察存储单元的内容变化。
分析缓存的替换策略和命中率的影响因素。
4、总线实验步骤连接总线模块，配置总线参数。
多个设备同时发送数据，观察总线的仲裁过程。
测量数据传输的时序和带宽。
五、实验结果与分析1、运算器实验结果加法、减法等运算结果准确，符合预期。
逻辑运算的结果也正确无误。
观察到在运算过程中，寄存器的值按照预定的规则进行更新。
分析：运算器的功能正常，能够准确执行各种运算操作，其内部的电路和逻辑设计合理。
2、控制器实验结果指令能够正确取指、译码和执行，控制信号的产生和时序符合指令的要求。
计组实验报告
计算机组成原理实验报告一一、算术逻辑运算器1.实验目的与要求:目的: ①掌握算术逻辑运算器单元ALU（74LS181）的工作原理。
②掌握简单运算器的数据传输通道。
③验算由74LS181等组合逻辑电路组成的运输功能发生器运输功能。
④能够按给定数据, 完成实验指定的算术/逻辑运算。
要求: 完成实验接线和所有练习题操作。
实验前, 要求做好实验预习, 掌握运算器的数据传送通道和ALU的特性, 并熟悉本实验中所用的模拟开关的作用和使用方法。
实验过程中, 要认真进行实验操作, 仔细思考实验有关的内容, 把自己想得不太明白的问题通过实验去理解清楚, 争取得到最好的实验结果, 达到预期的实验教学目的。
实验完成后, 要求每个学生写出实验报告。
2.实验方案:1. 两片74LS181（每片4位）以并/串联形式构成字长为8为的运算器。
2. 8为运算器的输出经过一个输入双向三态门（74LS245）与数据总线相连, 运算器的两个数据输入端分别与两个8位寄存器（74LS273）DR1和DR2的输出端相连, DR1和DR2寄存器是用于保存参加运算的数据和运算的结果。
寄存器的输入端于数据总线相连。
3. 8位数据D7~D0（在“INPUT DEVICE”中）用来产生参与运算的数据, 并经过一个输出三态门（74LS245）与数据总线相连。
数据显示灯（BUS UNIT）已与数据总线相连, 用来显示数据总线上所内容。
4. S3.S2.S1.S0是运算选择控制端, 由它们决定运算器执行哪一种运算（16种算术运算或16种逻辑运算）。
5. M是算术/逻辑运算选择, M＝0时, 执行算术运算, M＝1时, 执行逻辑运算。
6. Cn是算术运算的进位控制端, Cn=0(低电平), 表示有进位, 运算时相当于在最低位上加进位1, Cn=1(高电平), 表示无进位。
逻辑运算与进位无关。
7. ALU-B是输出三态门的控制端, 控制运算器的运算结果是否送到数据总线BUS上。
组成原理实验报告
计算机组成原理实验报告实验一 运算器实验一.实验目的1、掌握简单运算器的数据传输方式；2、验证运算功能发生器（74LS181）及进位控制的组合功能； 二.实验要求完成不带进位及带进位算术运算实验、逻辑运算实验，了解算术运算单元的运用。
三.实验设备计算机组成原理实验箱 四.实验步骤 1.算术运算实验打开实验仪电源，按增址键，调到“L ”工作状态下。
SW_B=0，CE=0，LDDR1=0,LDDR2=0，CBA=010，置M 、S0、S1、S2、S3为11111，在按单步键，数据总线单元显示DR1的内容即：65；若把M 、S0、S1、S2、S3置为10101，在按单步键，数据总线显示DR2的内容，即：A7； 进行算术运算：置CBA=010，CN 、M 、S0、S1、S2、S3状态为101001，按单步键，此时数据单元显示：0CH ，CY 不亮，进位舍弃。
和预测相同，为不进位算术运算。
2.进位控制实验实验“L ”状态下即手动单元实验状态，按复位键，然后进如下操作：数据开关 01100101 三态门 CBA=000 CE=0 SW_B=1 寄存器DR1 01100101 LDDR1=1 LDDR2=0 按单步键 数据开关10100111 寄存器DR210100111LDDR1=0 LDDR2=1 按单步键数据开关01010101三态门 CBA=000 寄存器DR1 01010101 LDDR1=1 数据开关10101010 寄存器DR210101010LDDR1=0 LDDR2=1然后置SW_B=0,CE=0,CBA=010,AR=1,CN 、M 、S0、S1、S2、S3的关态为101001，按单步键，肯数数据总线显示的数据为DR1加DR2，即：FF ，且CY 不‘亮’，表示无进位，和预测结果相同。
置CBA=0102.逻辑运算实验置CBA=010，M 、S0、S1、S2、S3状态为11000，按单步键，此时LED 显示：18H.与预测值相同。
计算机组成原理实验报告
1. 寄存器五、实验总结按照实验要求进行连接和操作,对通用寄存器组进行了数据的写入和读出,两组数据完全对照，得到了预期效果，说明了存入数据的正确性,在整个过程中也对寄存器组的构成和硬件电路有了更深层次的理解。
2. 运算器五、实验总结基本熟悉了整个实验系统的基本结构，了解了该实验装置按功能分成几大区,学会何时操作各种开关、按键。
最重要的是通过实验掌握了运算器工作原理，熟悉了算术/逻辑运算的运算过程以及控制这种运算的方法，了解了进位对算术与逻辑运算结果的影响，对时序是如何起作用的没太弄清楚，相信随着后续实验的进行一定会搞清楚的3。
存储器五、实验总结按照实验要求连接器材设备元件，按照给定步骤进行实验操作.通过向静态RAM中写入数据并读出数据，在INPUT单元输入数并存入地址寄存器，再向相应的地址单元存入数,验证读出数据时,只需再INPUT单元输入想要读出单元的地址，再通过片选端CE读出存储单元内的数据，其中We=0是控制写端，WE=1控制读,CE低电平有效。
实验过程遇到一些问题，对实验内容不是很熟，有待提高。
4. CPU与简单模型机设计实验一、实验目的(1) 掌握一个简单CPU的组成原理.（2）在掌握部件单元电路的基础上，进一步将其构造一台基本模型计算机。
(3）为其定义五条机器指令，编写相应的微程序,并上机调试掌握整机概念.二、实验设备PC机一台，TD—CMA实验系统一套。
三、实验原理本实验要实现一个简单的CPU，并且在此CPU的基础上，继续构建一个简单的模型计算机。
CPU 由运算器(ALU）、微程序控制器(MC）、通用寄存器（R0）,指令寄存器（IR）、程序计数器（PC）和地址寄存器（AR)组成,如图5-1—1 所示。
这个CPU 在写入相应的微指令后，就具备了执行机器指令的功能，但是机器指令一般存放在主存当中，CPU 必须和主存挂接后，才有实际的意义，所以还需要在该CPU的基础上增加一个主存和基本的输入输出部件，以构成一个简单的模型计算机。
计算机组成原理 实验报告
ALU主要完成对二进制数据的定点算术运算（加减乘除）、逻辑运算（与或非异或）以及移位操作。在某些CPU中还有专门用于处理移位操作的移位器。
通常ALU由两个输入端和一个输出端。整数单元有时也称为IEU（Integer Execution Unit）。我们通常所说的“CPU是XX位的”就是指ALU所能处理的数据的位数。
置S3、S2、S1、S0和Cn的数值，并观察数据总线LED显示灯显示的结果。如置S3、S2、S1、
S0为0010加法运算。
如果实验箱和PC联机操作，则可通过软件中的数据通路图来观测实验结果（软件使用说明
请看附录一），方法是：打开软件，选择联机软件的“【实验】—【运算器实验】”，打开运算器
实验的数据通路图，如图1-1-6所示。进行上面的手动操作，每按动一次ST按钮，数据通路图
会有数据的流动，反映当前运算器所做的操作，或在软件中选择“【调试】—【单节拍】”，其作
用相当于将时序单元的状态开关KK2置为‘单拍’档后按动了一次ST按钮，数据通路图也会反
映当前运算器所做的操作。
重复上述操作，并完成表1-1-2。然后改变A、B的值，验证FC、FZ的锁存功能。
计算机组成原理实验报告
实验一 基本运算器实验
一、
1.了解运算器的组成结构
2.掌握运算器的工作原理
3.深刻理解运算器的控制信号
二、
PC机一台、TD-CMA实验系统一套
三、实验原理
1.(思考题)运算器的组成包括算数逻辑运算单元ALU（Arithmetic and Logic Unit）、浮点运算单元FPU（Floating Point Unit）、通用寄存器组、专用寄存器组。
计算机组成原理实验报告
计算机组成原理实验报告实验一寄存器实验一、实验目的(1)了解模型机中A, W寄存器结构、工作原理及其控制方法。
(2)了解模型机中寄存器组R0..R3结构、工作原理及其控制方法。
二、实验要求(1)A、W寄存器：利用COP2000实验仪上的K16..K23开关做为DBUS的数据，其它开关做为控制信号，将数据写入寄存器A，W。
(2)R0、R1、R2、R3寄存器实验：利用COP2000实验仪上的K16..K23开关做为DBUS的数据，其它开关做为控制信号，对数据寄存器组R0..R3进行读写。
三、实验说明寄存器的作用是用于保存数据的，因为我们的模型机是8位的，因此在本模型机中大部寄存器是8位的，标志位寄存器(Cy, Z)是二位的。
COP2000用74HC574来构成寄存器。
74HC574的功能如下：注意：1. 在CLK的上升沿将输入端的数据打入到8个触发器中74HC574工作波形图四、实验原理实验1：A，W寄存器实验（1）原理图寄存器A原理图寄存器W原理图（2）工作波形图寄存器A，W写工作波形图（4）实验数据a.)将31H写入A寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据31H。
置控制信号为：按住CLOCK脉冲键，CLOCK由高变低，这时寄存器A的黄色选择指示灯亮，表明选择A寄存器。
放开CLOCK键，CLOCK由低变高，产生一个上升沿，数据31H被写入A寄存器。
b)将61H写入W寄存器二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据61H。
置控制信号为：按住CLOCK脉冲键，CLOCK由高变低，这时寄存器A的黄色选择指示灯亮，表明选择A寄存器。
放开CLOCK键，CLOCK由低变高，产生一个上升沿，数据61H被写入A寄存器。
实验2：R0，R1，R2，R3寄存器实验（1）原理图寄存器R0，R1，R2，R3原理图寄存器R写工作波形图（4）实验数据注意观察：1. 数据是在放开CLOCK键后改变的，也就是CLOCK的上升沿数据被打入。
计算机组成原理实验之运算器和存储器实验
实验一运算器实验一、实验目的：1．掌握运算器的组成及工作原理；2．了解4位函数发生器74LS181的组合功能，熟悉运算器执行算术操作和逻辑操作的具体实现过程；3．验证带进位控制的74LS181的功能。
二、实验设备：EL-JY-II型计算机组成原理实验系统一套，排线若干。
三、预习要求：１复习本次实验所用的各种数字集成电路的性能及工作原理；２预习实验步骤，了解实验中要求的注意之处。
四、实验原理：运算器的结构框图如图1-1示。
图1-1 运算器的结构框图算术逻辑单元ALU是运算器的核心。
此处由四片74LS181（U7、U8、U9、U10）以并／串形式构成16位运算器。
它可以对两个16位二进制数进行多种算术或逻辑运算，74LS181 有高电平和低电平两种工作方式，高电平方式采用原码输入输出，低电平方式采用反码输入输出，这里采用高电平方式。
算术逻辑单元ALU是74LS181的功能控制条件由S3、S2、S1、S0、 M、Cn决定。
高电平方式的74LS181的功能、管脚分配和引出端功能符号详见表1-1、图1-2和表1-2。
四片74LS273（U3、U4、U5、U6）构成两个16位数据暂存器，其控制信号分别为LDR1和LDR2，当LDR1和LDR2 为高电平有效时，在T4脉冲的前沿，总线上的数据被送入暂存器保存。
74LS273的管脚分配和引出端功能符号详见图1-3两个三态门74LS244（U11、U12）作为运算器的输出缓冲器由ALU-G信号控制，ALU-G 为“0”时，三态门开通，此时其输出等于其输入；ALU-G 为“1”时，三态门关闭，此时其输出呈高阻。
其管脚分配和引出端功能符号详见图1-4。
74LS181功能表见表1－1，其中符号“＋”表示逻辑“或”运算，符号“*”表示逻辑“与”运算，符号“/”表示逻辑“非”运算，符号“加”表示算术加运算，符号“减”表示算术减运算。
图1-2 74LS181管脚分配表1-2 74LS181输出端功能符号图1-3（a） 74LS273管脚分配图1-3（b）74LS273功能表图1-4（a） 74LS244管脚分配图1-4（b） 74LS244功能五、实验内容：验证74LS181运算器的逻辑运算功能和算术运算功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

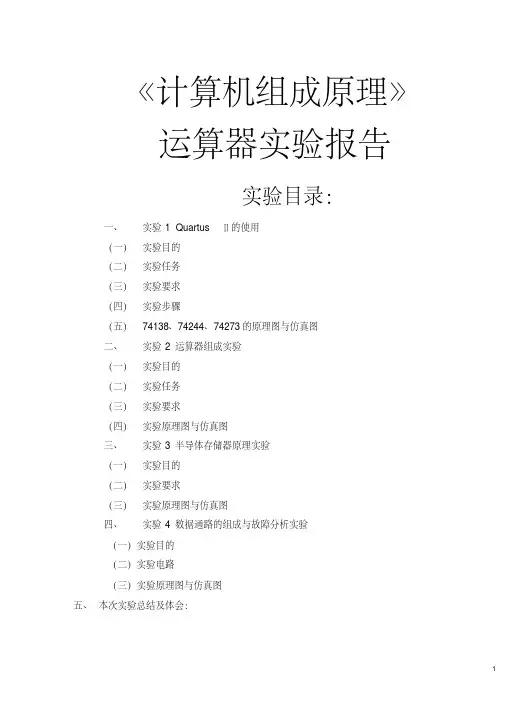

计算机组成原理实验报告
一、实验1 Quartus H的使用
一．实验目的
掌握Quartus H的基本使用方法。
了解74 1 38(3：8)译码器、74244、74273的功能。
利用Quartus H 验证74138 (3: 8)译码器、74244、74273 的功能。
二．实验任务
熟悉Quartus H中的管理项目、输入原理图以及仿真的设计方法与流程。
新建项目，利用原理编辑方式输入74138、74244、74273的功能特性，依照其功能表分别进行仿真，验证这三种期间的功能。
三．74138、74244、74273的原理图与仿真图
1.74138 的原理图与仿真图
74244的原理图与仿真图
1.
实验2运算器组成实验
一、 实验目的
1. 掌握算术逻辑运算单元（ALU 的工作原理。
2. 熟悉简单运算器的数据传送通路。
3. 验证4位运算器（74181）的组合功能。
4. 按给定数据，完成几种指定的算术和逻辑运算。
二、 实验电路
附录中的图示出了本实验所用的运算器数据通路图。
8位字长的ALU 由2 片74181构成。
2片74273构成两个操作数寄存器 DR1和DR2用来保存参 与运算的数据。
DR1接ALU 的A 数据输入端口，DR2接 ALU 的B 数据输入端 口，ALU 的数据输出通过三态门74244发送到数据总线BUS7-BUS 上。
参与 运算的数据可通过一个三态门74244输入到数据总线上，并可送到DR1或 DR2 暂存。
图中尾巴上带粗短线标记的信号都是控制信号。
除了
T4是脉冲信号外，其
4. 74273的原理图与仿真图、
他均为电位信号。
nCO, nALU-BUS nSW-BU鈞为低电平有效。
三、实验任务按所示实验电路，输入原理图，建立.bdf 文件。
四. 实验原理图及仿真图
，然后利用ALU的直通功能，检查DR1 DR2中是否保存了所置的数。
其实验原理图如下：
波形图如下：
实验 3 半导体存储器原理实验
（一）、实验目的
（1）熟悉静态随机存储器RAM和只读存储器ROM勺工作特性和使用方法；
（2）熟悉半导体存储器存储和读出数据的过程；
（3）了解使用半导体存储器电路时的定时要求。
（二）、实验要求
利用Quartus H器件库提供的参数化存储单元，设计一个由128X8 位的RAM和128X8位的ROM勾成的存储器系统。
请设计有关逻辑电路，要求仿真通过，并设计波形文件，验证该存储器系统的存储与读出。
（三）、实验原理图与仿真图
ram内所存储的数据：
rom 内所存储的数据：
仿真图如下：
（四）心得体会
本次试验中，我们应该熟练掌握Quartus H软件的使用方法；熟悉静态随机存储器RAM和只读存储器RO啲工作特性和使用方法；熟悉半导体存储器存
储和读出数据的过程；了解使用半导体存储器电路时的定时要求。
并且制定实验方案然后进行实验验证。
要学会将学到的知识运用到实际中。
四、实验 4 数据通路的组成与故障分析实验
（一）、实验目的
（1）将运算器模块与存储器模块进行连接；
（2）进一步熟悉计算机的数据通路；
（3）炼分析问题与解决问题的能力，学会在出现故障的情况下，独立分析故障现象并排除故障。
（二）、实验电路
设计一实验电路图，把前面进行的运算器实验模块与存储器实验模块
两部分电路连接在一起。
RAM和ROM勺输出都可以送至寄存器R1和R2作为运算器的输入，而运算器的结果可以送入R3暂存，然后送入RAM勺指定单元。
整个电路总线结构勺形式自行设计。
（三）、实验原理图与仿真图
ram内所存储的数据：
rom 内所存储的数据：
原理图如下：
仿真图如下：
五．心得体会
实验前我们应该先要对我们将要做的实验充分的了解，将原理弄懂，同时也要熟悉我们实验所使用的软件的用法，这对我们都是至关重要的，并且会使我们在实验时节省很多时间；然后，根据实验要求设计出总体方案，再根据方案进行实
验。
通过这次课程设计我懂得了理论与实际相结合的重要性，只有把所学的理论知识与实践相结合起来，从理论中得出结论，将结论用于实践，才能提高自己的实际动手能力和独立思考的能力。
