课题为小型变压器的设计
小型单相变压器的设计和绕制报告
小型单相变压器的设计和绕制班级:姓名：学号：**教师：***日期：6月21日目录一、小型单相变压器简介二、变压器的基本结构及工作原理三、实例计算四、结论五、心得体会一、小型单相变压器简介变压器是通过电磁耦合关系传递电能的设备，它的用途非常广泛变压器是电能输配的主要电器设备。
实际上，它在变压的同时还能改变电流，还可改变阻抗和相数。
小型变压器指的是容量1000V.A以下的变压器。
最简单的小型单相变压器由一个闭合的铁心和绕在铁心上的两个匝数不同、彼此绝缘的绕组构成。
二、变压器的基本结构及工作原理一般的电力变压器是由铁心、绕组及其附件组成的。
铁心构成变压器的磁路部分，绕组构成变压器的电路部分。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
变压器是利用电磁感应原理将某一电压的交流换成频率相同的另一电压的交流电的能量的变换装备。
变压器的主要部件是一个铁心和套在铁心上的两个绕组，如图（1）所示。
一个绕组接电源，称为原绕组（一次绕组、初级），另一个接负载，称为副绕组（二次绕组、次级）。
原绕组各量用下标1表示，副绕组各量用下标2表示。
原绕组匝数为1N，副绕组匝数为2N 。
图（1）变压器结构示意图理想状况如下（不计电阻、铁耗和漏磁），原绕组加电压1u ，产生电流1i ，建立磁通φ，沿铁心闭合，分别在原副绕组中感应电动势21e e 和。
三、实例计算如上图所示，已知：VAS N 100= V U 2201= V U 242= V U 363=V U 1104= 1、计算变压器的额定容量VA S N 100=2、铁芯截面的计算及铁芯片的选择（磁密的选择）①计算铁心截面积A A ＝κ0N S截面积计算系数K0的估算值可以取K0=1.35因此，A ＝κ0N S =1.35100=13.5（cm2）② 铁心中柱宽度a 与铁心叠厚b 的计算,根据表3.参数a 、b 的选取可以近似取a=28mm因此，b=110F/a=110*13.5/28=53.03 mm此时b/a=53.03/28=1.89满足b=(1.2~2)a 的通常要求。
课程设计 任务书1 《小型单相变压器设计》
题目：小型单相变压器设计
1.设计任务：
设计一个小型单相变压器，能够满足不同小型设备的电源要求。
小型变压器的一次侧/二次侧电压为220V/24V（或48V）。
2.设计要求：
1）根据变压器的基本原理，设计出变压器的基本结构
2）选定铁芯尺寸、绕组匝数以及导线规格
3）完成单相变压器的参数测定，并分析运行特性
4）撰写设计报告、总结以及心得
3.设计用设备和器件：
功率表、万用表、交流电流表、交流电压表
4.设计计划安排：
5.主要参考文献：
1)《电机与拖动》，戴文进编著，清华大学出版社，2008
2)《电机与拖动基础》，杨文焕编著，西安电子科技大学出版社，2008
3)《电机与拖动》，杨天明编著，中国林业出版社出版社，2008。
课程设计---小型单相变压器的设计
课程设计---小型单相变压器的设计课程设计名称：电机与拖动基础课程设计题目：小型单相变压器的设计专业：机电动力与信息工程系班级：姓名：学号：课程设计任务书一、设计题目：小型单相变压器的设计。
二、设计任务：设计一个小型单相变压器。
三、设计计划：1.查阅相关资料。
2.确定设计方案。
3.进行设计并定稿。
4.进行可行性分析。
四、设计要求：安全可靠，技术领先，投资合理，标准统一，运行高效。
所以，本次设计应该体现统一性，适应性，先进性，可靠性和经济性。
指导教师：教研室主任：中国矿业大学课程设计成绩评定表学期2012—2013年度第一学期姓名专业电气工程班级课程名称电机与拖动基础设计题目小型单相变压器的设计评评定指标分值得分知识创新性20理论正确性20内容难易15定标准性结合实际性10知识掌握程度15书写规范性10 工作量10 总成绩100 评语：任课教师徐建华时间年月日备注·摘要电，现今社会已经近乎于主导地位的洁净能源，还在继续提高着自己的位置。
围绕着它所展开的学术研究也一天天的多了起来，针对着世界能源紧缺这个不可回避的问题，人们把希望寄托到了电的身上。
它的产生方式很多，这就为它能多方式的产生打下了基础，如水能、风能等不好利用的能源，都能被合理的转化成电能，可见电的发展前景是很广阔的。
发电、变电、用电，很多课题都已经大规模的展开，变压器也是其中一门很重要的学科。
变压器是一种静止的电器，他广泛应用于电力系统及测量、控制和一些特殊的用电设备上。
目录1铁心 (6)1.1铁心 (6)1.2铁心用硅钢片 (7)1.3铁心常见故障 (8)2线圈 (8)2.1变压器线圈的作用 (8)2．2线圈的绕组形式 (8)3其他部分 (9)3.1二次侧总容量 (9)3.2一次侧绕组的容量 (10)3.3变压器额定总量 (10)3.4一次电流的确定 (10)4心得体会 (16)5参考文献 (17)一：铁心1：铁心的作用和形式铁心是变压器的基本部件，由磁导体和夹紧装置组成，所以它有两个作用。
小容量变压器的设计

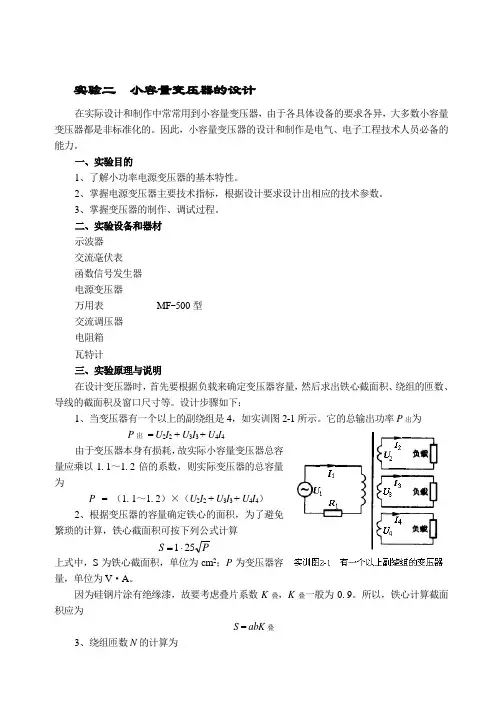

实验二小容量变压器的设计在实际设计和制作中常常用到小容量变压器，由于各具体设备的要求各异，大多数小容量变压器都是非标准化的。
因此，小容量变压器的设计和制作是电气、电子工程技术人员必备的能力。
一、实验目的1、了解小功率电源变压器的基本特性。
2、掌握电源变压器主要技术指标，根据设计要求设计出相应的技术参数。
3、掌握变压器的制作、调试过程。
二、实验设备和器材示波器交流毫伏表函数信号发生器电源变压器万用表MF-500型交流调压器电阻箱瓦特计三、实验原理与说明在设计变压器时，首先要根据负载来确定变压器容量，然后求出铁心截面积、绕组的匝数、导线的截面积及窗口尺寸等。
设计步骤如下：1、当变压器有一个以上的副绕组是4，如实训图2-1所示。
它的总输出功率P出为P出= U2I2 + U3I3 + U4I4由于变压器本身有损耗，故实际小容量变压器总容量应乘以1.1～1.2倍的系数，则实际变压器的总容量为P= （1.1～1.2）×（U2I2 + U3I3 + U4I4）2、根据变压器的容量确定铁心的面积，为了避免繁琐的计算，铁心截面积可按下列公式计算=1⋅S25P上式中，S为铁心截面积，单位为cm2；P为变压器容量，单位为V·A。
因为硅钢片涂有绝缘漆，故要考虑叠片系数K叠，K叠一般为0.9。
所以，铁心计算截面积应为S = abK叠3、绕组匝数N的计算为810444-⨯⋅=fSB U N 式中，B 为磁感应强度（单位为高斯）；S 的单位为cm 2；10-8是单位变换系数。
B 的数值与硅钢片的质量有关。
在计算各副绕组的匝数时，考虑到绕组的电压降，因此可在副绕组中加5%的匝数，以加大电动势来补偿绕组的电压降。
4、绕组导线截面积的计算。
绕组导线的粗细由电流来决定，绕组导线的直径d 用下面的公式计算I d 80⋅=式中，d 的单位用mm ；I 的单位用A 。
如果计算所得的导线直径与标准线号不符，可采用比计算稍大的线号。
课程设计_小型单相变压器设计

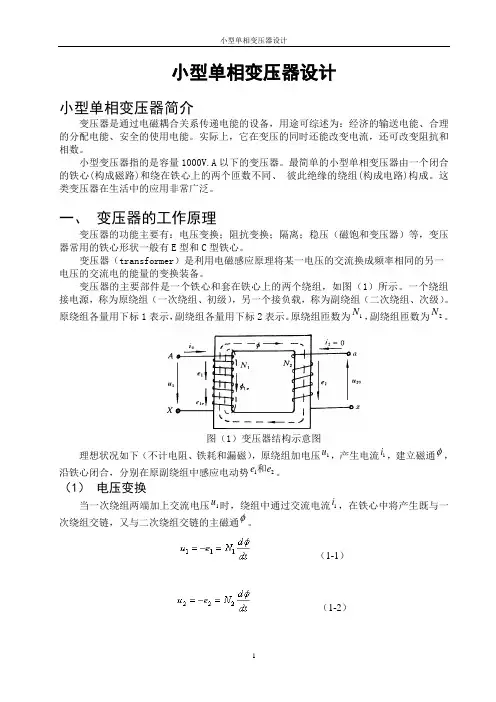

小型单相变压器设计小型单相变压器简介变压器是通过电磁耦合关系传递电能的设备，用途可综述为：经济的输送电能、合理的分配电能、安全的使用电能。
实际上，它在变压的同时还能改变电流，还可改变阻抗和相数。
小型变压器指的是容量1000V.A 以下的变压器。
最简单的小型单相变压器由一个闭合的铁心(构成磁路)和绕在铁心上的两个匝数不同、 彼此绝缘的绕组(构成电路)构成。
这类变压器在生活中的应用非常广泛。
一、 变压器的工作原理变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E 型和C 型铁心。
变压器（transformer ）是利用电磁感应原理将某一电压的交流换成频率相同的另一电压的交流电的能量的变换装备。
变压器的主要部件是一个铁心和套在铁心上的两个绕组，如图（1）所示。
一个绕组接电源，称为原绕组（一次绕组、初级），另一个接负载，称为副绕组（二次绕组、次级）。
原绕组各量用下标1表示，副绕组各量用下标2表示。
原绕组匝数为1N ，副绕组匝数为2N 。
图（1）变压器结构示意图理想状况如下（不计电阻、铁耗和漏磁），原绕组加电压1u ，产生电流1i ，建立磁通φ，沿铁心闭合，分别在原副绕组中感应电动势21e e 和。
（1） 电压变换当一次绕组两端加上交流电压1u 时，绕组中通过交流电流1i ，在铁心中将产生既与一次绕组交链，又与二次绕组交链的主磁通φ。
（1-1）（1-2）（）（1-3）（1-4）说明只要改变原、副绕组的匝数比,就能按要求改变电压。
（2） 电流变换变压器在工作时，二次电流2I 的大小主要取决于负载阻抗模|1Z |的大小，而一次电流1I 的大小则取决于2I 的大小。
2211I U I U = 又 （1-5）K II U U I 22121==∴ （1-6）说明变压器在改变电压的同时,亦能改变电流。
小型变压器的原理：小型单相变压器一般是指工频小容量单相变压器。
二、 变压器的基本结构1、 铁心：铁心是变压器磁路部分。
关于小型单相变压器的设计
一、变压器的结构及工作原理1.铁心铁心是变压器中主要的磁路部分。
通常由含硅量较高，厚度为 0.35 或 0.5 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成 ,铁心分为铁心柱和铁轭俩部分;铁心柱套有绕组,铁轭闭合磁路之用 ;铁心结构的基本形式有心式和壳式两种。
2.绕组绕组是变压器的电路部分，它是用纸包的绝缘扁线或圆线绕成3、变压器的工作原理：变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。
小型变压器指的是容量1000VA以下的变压器。
这种变压器在日常生活中应用非常广泛。
其基本工作原理如下：在同一铁芯上分别绕有匝数为 N1和 N2的两个高、低压绕组，其中接电源的、从电网吸收电能的 AX 绕组称为原绕组（一次绕组），接负载的、向外电路输出电能的 ax 绕组称为副绕组（二次绕组）。
当原绕组外加电压 U1时，原边就有电流 I1流过，并在铁芯中产生与 U1 同频率的交变主磁通Φ，主磁通同时链绕原、副绕组，根据电磁感应定律，会在原、副绕组中产生感应电势 E1、 E2，副边在 E2的作用下产生负载电流 I2 ，向负载输出电能。
根据电磁感应定律则有：在一次绕组上外施一变流电压U1便有I0流入，因而在铁心中激励一交流磁通φ，磁通φ同时也与二次绕组匝链。
由于磁通φ的交变作用在二次绕组中便感应出电势ez。
根据电磁感应定律可知，绕组的感应电势正比于安的匝数。
因此只要改变二次绕组的匝数，便能改变电势ez 的数值，如果二项绕组接上用电设备，二次绕组便有电压输出，这就是变压器的工作原理。
假设初次、次级绕组的匝数分别为W1,W2,当变压器的初级接到频率为f，电压为V1的正弦变流电源时，根据电磁感应原理，铁心中的交变磁通φ将分别在一、二次绕组中感应出电势。
一次绕组感应电势为：e1- W1*dφ/dt 式中的dφ/dt为磁通的变化率，负号表示磁通增大时，电势e1的实际方向与电势的正方向相反。
如果不计漏阻抗，根据回路电势平衡规律可得：U1=- E1 其数值V1=E1=4.44fW1φm (1)在二次侧同理可以得出：U2= E2= 4.44fW2φm(2) 由（1），（2）式之比得U1/U2= E1/E2= W1/W2 = K式中K就是变压器的变比，或称匝数比，设计时选择适当的变比就可以实现把一次侧电压变到需要的二次电压。
小型单相变压器的设计
※§ 小型单相变压器的设计
一、小型单相变压器的设计 1．变压器的视在功率和一次输入电流 式中，η 为变压器的效率。小型变压器的效率可按表选取。
式中，U1 为一次侧电压，即电源电压(V)。(1.1~1.2)为考虑到
变压器空载励磁电流大小的经验系数。
特殊用途的变压器
2．变压器的结构形式 小型变压器的铁心结构多采用壳式。 小型变压器常用的标准铁心硅钢片有两种：一种是GEI
小型变压器的绕线方法
特殊用途的变压器
(4)线尾的固定
垫上对折的棉线 将线尾插入对折棉线的折缝
抽紧绝缘带
线尾绕在引脚上
特殊用途的变压器
(5)引出线的处理 引出线可利用原线绞合后,再将表面的绝缘漆刮掉,最后将引出线 焊在引角上。 (6)外层绝缘 线包绕制好后，外层绝缘用青壳纸缠绕2~3层，写上要求的 电压值，用胶水粘牢。
2．绕线 (1)裁剪好各种绝缘纸 (2)起绕
特殊用途的变压器
(3)绕线方法 导线要求绕得紧密、整齐，不允许有叠线现象。绕线的要 领是：绕线时将导线稍微拉向绕线前进的相反方向约5°，如 图所示。拉线的手顺绕线前进方向而移动，拉力大小应根据导 线粗细而掌握，导线就容易排列整齐，每绕完一层要垫层间绝 缘。
变压器的心子
硅钢片的尺寸
特殊用途的变压器
(4)选用骨架 绕线芯子及骨架除起支撑绕组的作用外，还对铁心起到绝缘 作用。它应具有一定的机械强度和绝缘强度。 变压器采用有框骨架，框架可用钢纸板或玻璃纤维板等材料 制成。板材不宜过厚，过厚会减小铁心窗口的有效绕线面积。
有骨框架
夹板有骨框架的 结构
特殊用途的变压器
型，窗口较小；一种是KEI型，窗口较大。用前者制作变压 器时，用铜少、用铁多，价廉，但体积大；用后者则正好相 反。
小型单相变压器设计
小型单相变压器设计
设计一个小型单相变压器需要考虑以下几个方面：
1. 电压比：
确定输入电压和输出电压的比例，这决定了变压器的变压比。
2. 功率：
根据输出负载的功率需求确定变压器的功率大小。
功率需求越大，变压器的尺寸和重量也会增加。
3. 磁芯选择：
选择适合设计功率的铁芯材料，常见的材料有硅钢片，铁氧体等。
磁芯的选择需要考虑磁导率、饱和磁感应强度、温度系数等因素。
4. 匝数：
根据变压器的变压比和输入电压确定输出电压的匝数。
匝数的选择会影响变压器的尺寸和重量。
5. 导线选择：
选择适合设计功率和电流的导线。
导线的选择需要考虑截面积、电阻、热容量等因素。
6. 散热设计：
根据变压器的功率大小，确定散热器的尺寸和散热效果。
散热器的设计需要考虑材料的导热系数、表面积等因素。
7. 安全保护：
为变压器设计过流保护、过温保护等安全措施，以防止过载和过热。
8. 绝缘：
为了确保电气安全，变压器的绝缘应达到要求，例如使用绝缘胶带包裹线圈，使用合适的绝缘材料。
以上是设计小型单相变压器的一些基本考虑因素，具体的设计过程需要根据实际需求和规范来进行。
小型变压器设计实训报告
一、实训背景随着我国经济的快速发展，电力需求日益增长，变压器作为电力系统中的重要设备，其设计质量和性能直接影响电力系统的稳定运行。
为了提高我国变压器的研发水平，培养具有实际操作能力的专业人才，本实训报告针对小型变压器的结构、原理、设计和制造进行了深入研究。
二、实训目的1. 理解小型变压器的结构和工作原理；2. 掌握小型变压器的电气参数计算方法；3. 学会小型变压器的结构设计和参数优化；4. 培养实际操作能力和团队协作精神。
三、实训内容1. 变压器基础知识首先，我们学习了变压器的基本概念、分类、工作原理和主要技术参数。
通过了解变压器在电力系统中的作用，为后续设计工作奠定基础。
2. 变压器结构设计小型变压器结构设计主要包括铁芯设计、绕组设计、绝缘材料和冷却方式等。
实训过程中，我们学习了以下内容：（1）铁芯设计：铁芯是变压器的主要磁性材料，其主要作用是磁通传递。
实训中，我们了解了铁芯的结构、选材、尺寸计算和磁通密度控制等。
（2）绕组设计：绕组是变压器中的主要导电部分，包括原边绕组和副边绕组。
实训中，我们学习了绕组排列方式、匝数计算、导线选择和绝缘处理等。
（3）绝缘材料：绝缘材料是保证变压器安全运行的关键。
实训中，我们了解了各种绝缘材料的性能、应用范围和选择原则。
（4）冷却方式：冷却方式是保证变压器在高温环境下正常运行的重要手段。
实训中，我们学习了空气自然冷却、强迫风冷和油冷等冷却方式的特点和适用条件。
3. 变压器电气参数计算变压器电气参数计算主要包括额定电压、额定电流、额定容量、短路阻抗、空载损耗和负载损耗等。
实训中，我们学习了以下计算方法：（1）额定电压和额定电流：根据变压器用途和负载情况确定。
（2）额定容量：根据变压器额定电压和额定电流计算。
（3）短路阻抗：根据变压器结构和工作原理计算。
（4）空载损耗和负载损耗：通过实验测试或经验公式计算。
4. 变压器制造工艺实训过程中，我们了解了变压器制造工艺流程，包括材料准备、铁芯加工、绕组绕制、绝缘处理、组装和试验等。
小型变压器制作实训报告
一、实训目的通过本次实训，使学生了解小型变压器的结构、工作原理及制造过程，掌握小型变压器的制作方法，提高学生的动手能力和实际操作技能，培养严谨的科学态度和团队协作精神。
二、实训内容1. 变压器基础知识（1）变压器的工作原理：变压器是利用电磁感应原理，通过初级线圈和次级线圈之间的磁耦合，实现电压变换、电流变换和阻抗变换的电气设备。
（2）变压器的主要参数：变压器的额定电压、额定电流、额定容量、变比、效率等。
2. 小型变压器制作（1）材料准备：铁芯（硅钢片）、骨架、漆包线、绝缘纸（青壳纸）、引出导线、绝缘漆、剪刀、钳子、电烙铁等。
（2）制作步骤：① 铁芯处理：将硅钢片剪成所需尺寸，用剪刀去除毛刺，确保铁芯表面光滑。
② 绕制初级线圈：将漆包线绕在铁芯上，绕制过程中注意线圈的紧密程度，避免出现松动现象。
绕制完成后，用绝缘纸包裹线圈，防止短路。
③ 绕制次级线圈：根据所需变比，将漆包线绕在铁芯上，注意绕制方向与初级线圈相反。
绕制完成后，用绝缘纸包裹线圈。
④ 线圈烘干：将绕制好的线圈放入烤箱中，温度控制在80-100℃，烘干时间为1-2小时。
⑤ 浸漆：将烘干后的线圈放入绝缘漆中，浸泡5-10分钟，取出晾干。
⑥ 组装：将绕制好的线圈安装在骨架上，用绝缘胶布固定，连接引出导线。
（3）注意事项：① 绕制线圈时，注意导线平整，避免绝缘受损。
② 引出线头和绕组间的绝缘要特别加强。
③ 线圈烘干和浸漆过程中，注意温度和时间控制，防止烧毁线圈。
3. 变压器测试（1）测试仪器：万用表、调压器、电流表、电压表等。
（2）测试步骤：① 测试变比：将变压器初级线圈接入调压器，次级线圈接入电压表，调节调压器，使初级线圈电压为额定电压，读取次级线圈电压，计算变比。
② 测试效率：将变压器初级线圈接入调压器，次级线圈接入电流表和电压表，调节调压器，使初级线圈电压为额定电压，读取电流和电压值，计算效率。
③ 测试短路阻抗：将变压器初级线圈接入调压器，次级线圈短路，调节调压器，使初级线圈电压为额定电压，读取电流值，计算短路阻抗。
小型单向变压器的设计-整理word文档
小型单向变压器的设计-整理word文档小型单向变压器的设计一、小型单向变压器的概述小型单向变压器是一种用于将信号从一个级别转换为另一个级别的变压器。
这种变压器通常用于放大器、录音机、调音台、音响设备、电视机、电视机顶盒等消费电子产品中。
小型单向变压器的主要特点是体积小、功率小、频率响应高、传输信号准确、噪音低、价格便宜。
二、小型单向变压器的设计1、设计输入和输出阻抗：小型单向变压器的输入和输出阻抗应该匹配放大器、录音机等设备的输入和输出阻抗，以确保信号传输的准确性和稳定性。
2、选择磁芯材料：磁芯材料的选择取决于应用场合的要求。
具体来说，通常选择铁氧体磁芯或钴铁氧体磁芯。
3、计算匝数比：匝数比的计算是设计小型单向变压器的关键之一。
匝数比取决于输入和输出信号的幅度比，可以根据下列公式计算：匝数比 = Vin/Vout其中，Vin 为输入电压，Vout 为输出电压。
4、计算变比：变比是指输入和输出电压之比与输入和输出电流之比的比值。
可以根据下列公式计算变比：变比 = V1/V2 = I2/I1其中，V1 为输入电压，V2 为输出电压，I1 为输入电流，I2 为输出电流。
5、计算主要参数：计算小型单向变压器的主要参数，包括电感、耐压、损耗和自感等，以确保变压器的性能稳定。
6、设计电路：根据芯片和元器件的特性，设计小型单向变压器的电路，包括信号输入电路、信号输出电路、反馈电路、保护电路、滤波电路等。
三、小型单向变压器的制作1、准备材料和工具：小型单向变压器的制作涉及到铁芯、线圈、绕线器、锡、焊锡台、多用途切割器等工具和材料。
2、制作线圈：将线缠在铁芯上，根据设计时计算得到的匝数比和变比，绕出相应的匝数和分配好输入和输出端。
3、涂漆：涂漆是为了避免线圈之间的间接触及，防止短路，一般使用聚氨酯漆。
4、焊接：将绕好的线圈焊接在一起，并且连接好其他的元器件。
需要注意的是，在焊接中不要使用过多的焊料，这样可以避免线圈之间的间隙过大，从而影响性能。
任务四--小型变压器的设计与制作
任务四 小型变压器的设计与制作思考与练习题参考答案4-1 变压器的负载增加时，其原绕组中电流怎样变化?铁心中主磁通怎样变化？输出电压是否一定要降低？答：变压器负载增加时，原绕组中的电流将随之增大，铁心中的主磁通将维持基本不变，输出电压在电阻性负载和感性负载时都要降低，但在容性负载情况下不一定要降低。
4-2 若电源电压低于变压器的额定电压，输出功率应如何适当调整？若负载不变会引起什么后果？答：若电源电压低于变压器的额定电压，输出功率应往下调整。
由于铁心中的主磁通与电源电压成正比而随着电源电压的降低而减小，使得初、次级回路的磁耦合作用减弱,若负载不变则功率不变时，则次级电流将超过额定值，造成初级回路电流也超过额定值，变压器会损坏。
4-3 变压器能否改变直流电压?为什么?解:变压器是依据互感原理工作的，直流电压下无互感作用，所以变压器不能改变直流电压。
4-4 有一单相照明变压器，容量为10KVA ，电压3300/220V.今欲在副绕组接上60W 、220V 的白炽灯，如果要变压器在额定情况下运行，这种白炽灯可接多少个？并求原、副绕组的额定电流。
解：∵P 灯=60W ，cos φ=1 ∴6.1666011010cos 3=⨯⨯=≤P S n 灯φ个所以可接166个白炽灯。
∵每个灯的额定电流27.022060==I 灯(A ） ∴变压器副边电流5.4527.01661662=⨯=⨯=I I 灯(A)03.38.443300220330022021=⨯=⨯=I I (A ）4—5 将RL ＝8Ω的扬声器接在输出变压器的副绕组，已知N1＝300，N2＝100，信号源电动势E ＝6V ，内阻RS1＝100Ω，试求信号源输出的功率。
解：变压器的变比为 310030021===N N K u 变压器原边等效阻抗为 728322=⨯=='L u LR K Z （Ω) 信号源输出的电流为 0349.072100611=+='+=L S Z R E I （A ） 信号源输出的功率为 087.0720349.0221=⨯='=LO Z I P （W ）4-6 一台容量为20KVA 的照明变压器,它的电压为6600V/220V,问它能够正常供应220V 、40W 的白炽灯多少盏？能供给6.0cos =ϕ、电压为220V 、功率40W 的日光灯多少盏？解：能够正常供应220V 、40W 的白炽灯数为：20000÷40=500盏； 能供给6.0cos =ϕ、220V 、40W 的日光灯数为：20000×0.6÷40=300盏4-7 一台变压器有两个原边绕组，每组额定电压为110Ｖ，匝数为440匝，副边绕组匝数为80匝,试求:（1）原边绕组串联时的变压比和原边加上额定电压时的副边输出电压。
最新小容量变压器的设计
小容量变压器的设计课程设计名称：电机与拖动课程设计题目：小容量变压器的设计专业：自动化班级：11-4班姓名：隋仁俊学号：1105010416辽宁工程技术大学课程设计成绩评定表摘要在实际设计和制作中，常常用到小容量变压器，由于具体设备的要求各异，大都数小容量变压器都是非标准化的，因此，小容量变压器的设计和制作是电气、电子工程技术人员必备的能力，小容量变压器的设计主要是确定铁芯的尺寸和绕组的匝数及导线的直径。
关键词：小容量变压器、铁芯、绕组、导线目录引言1 小型容量变压器的设计……………………………………………1.1变压器的基本原理………………………………………………………1.2变压器的基本结构………………………………………………………2 变压器基本设计内容…………………………………………………2.1额定容量的确定…………………………………………………………2.2铁心尺寸的测定…………………………………………………………2.3绕组匝数与导线直径……………………………………………………2.4绕组排列及铁心尺寸的最后确定………………………………………3、结论……………………………………………………………………………心得体会…………………………………………………………………………参考文献……………………………………………………………………引言变压器是通过电磁耦合关系传递电能的设备，用途可综述为：经济输送电能、合理的分配电能、安全的使用电能。
实际上，它在变压的同时还能改变电流，还可改变阻抗和相数。
小型变压器指的是容量1000V.A以下的变压器。
最简单的小型单相变压器由一个闭合的铁心（构成磁路）和绕在铁心上的两个匝数不同、彼此绝缘的绕组（构成电路）构成。
这类变压器在生活中的应用非常广泛。
一、小型容量变压器的设计1.1、变压器的基本原理变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心。
小型变压器课程设计
小型变压器课程设计一、课程目标知识目标：1. 学生能理解小型变压器的基本工作原理，掌握变压器的匝数比、电压比、电流比等基本概念。
2. 学生能够解释变压器的空载试验和短路试验，了解变压器的主要参数及其意义。
3. 学生能够运用欧姆定律和电磁感应定律分析简单变压器的电路特性。
技能目标：1. 学生能够设计简单的小型变压器电路，进行基本的参数计算。
2. 学生通过实验操作，学会使用仪器测量变压器的各项参数，并能分析实验数据，得出结论。
3. 学生能够运用所学知识解决实际问题，具备一定的创新设计能力和动手能力。
情感态度价值观目标：1. 学生通过学习变压器的工作原理和电路分析，培养对电磁学原理的兴趣，增强对物理学科的学习热情。
2. 学生在实验过程中，学会合作与交流，培养团队精神和解决问题的能力。
3. 学生通过了解变压器的应用，认识到物理知识与现实生活的紧密联系，增强学以致用的意识。
课程性质：本课程属于物理学科，以理论教学和实验操作相结合的方式进行。
学生特点：学生为九年级学生，具备一定的物理基础和实验操作能力。
教学要求：教师应注重理论与实践相结合，引导学生主动探究，培养学生的创新思维和动手能力。
通过课程教学，使学生在掌握知识的基础上，提升技能和情感态度价值观。
教学过程中，关注学生的学习成果，及时进行教学评估和调整。
二、教学内容1. 理论教学：a. 变压器的基本原理：介绍变压器的工作原理，匝数比、电压比、电流比等概念。
b. 变压器的电路分析：讲解欧姆定律和电磁感应定律在变压器电路中的应用。
c. 变压器的主要参数：阐述空载试验、短路试验，以及变压器的主要参数及其意义。
2. 实践教学：a. 变压器电路设计：学生根据所学理论知识，设计简单的小型变压器电路。
b. 实验操作：学生进行变压器的空载试验和短路试验，测量相关参数。
c. 数据分析：学生分析实验数据，验证变压器的基本原理和电路特性。
3. 教学大纲：a. 教学进度安排：课程分为理论教学和实践教学两部分，理论教学与实践教学相结合。
浅谈小型变压器的设计原则和技巧
浅谈小型变压器的设计原则和技巧摘要：小型变压器是电力系统的一种重要的元件，一般由铁芯、冷却装置、绕组、绝缘系统和外壳等组成。
本文从介绍变压器的基本概念和结构入手，详细讨论了小型变压器的设计原则和技巧，包括工作电压等级，负荷特性，铁芯材料，绕制工艺和绝缘系统等，并给出了计算变压器尺寸及其它参数的方法。
最后，结合变压器的实用应用，介绍了变压器的检测和保养技术。
本文旨在帮助读者深入了解小型变压器的设计原则和技巧，并有助于提高变压器的性能和可靠性。
关键词：小型变压器，设计原则，技巧变压器尺寸，负荷特性中文文章：小型变压器是电力系统中重要的元件，主要用于提供电力输出。
一般情况下，它们由铁芯、冷却装置、绕组、绝缘系统和外壳组成，可以用于输出不同电压容量的电力。
本文介绍了小型变压器的设计原则和技巧，并给出了计算变压器尺寸及其它参数的方法。
首先，必须确定变压器的工作电压等级，以确定变压器的容量和尺寸。
一般来说，小型变压器电压级别一般在1000V以下，电压额定值根据客户的要求确定，其分级一般是50V、100V、110V、220V、380V、400V等，每级变压器的容量大小不同，在此基础上确定变压器的额定容量。
其次，必须根据变压器的负荷特性来确定变压器的尺寸和绕组技术参数。
首先，变压器必须根据客户的要求确定负荷规格，一般小型变压器主要针对一种负荷特性，即额定负荷或最大负荷，其次根据负荷特性确定变压器的截面积，以确定变压器的尺寸。
再者，要根据客户的要求确定变压器的绕组工艺参数，一般有功率绕组工艺和绝缘绕组工艺，包括绕组的材料、电流、绕制的工艺、绝缘材料等。
绕组的材料一般有漆包铜线、钢带绕组和硅钢片。
根据客户的要求确定绕组工艺参数，以保证变压器的正常工作。
此外，还要考虑变压器的绝缘系统。
一般变压器采用油浸绝缘或乙烯树脂绝缘，在设计变压器时，要根据变压器的容量等因素，根据客户的要求选择绝缘系统。
最后，通过计算变压器尺寸及其它参数，可以得出变压器的机械特性和绝缘特性，以便设计出符合要求的小型变压器。
浅谈小型变压器的设计原则和技巧
浅谈小型变压器的设计原则和技巧小型变压器是耐用和无缝的节能设备，在电气行业中，它们被广泛应用于家庭和商业照明系统以及电子产品。
随着电子行业的发展，小型变压器也变得越来越重要，它是电子行业技术发展的基石，但是，它是如何设计的呢？首先，在小型变压器设计中，有一些基本原则，如功率的选择、结构的设计和材料的选择。
首先，小型变压器的功率要与使用产品的性能和要求相匹配。
变压器的功率必须充分考虑应用产品的电源需求和功能需求，使变压器能够满足产品的电气性能要求，以确保产品的顺利运行。
其次，小型变压器的结构、尺寸和体积也是非常重要的设计考虑因素。
一般情况下，变压器的体积应尽可能小，以适应电子产品的小型化、多功能化的发展趋势。
同时，小型变压器的外形应简洁、美观，以符合其装配的家电产品的外观设计要求。
最后，小型变压器的材料也是不可忽视的，变压器的结构设计和材料选择非常重要，以确保变压器的质量和性能。
一般情况下，变压器的结构由铁芯、外壳、电缆等组成。
其中，铁芯是变压器基础组件，它决定了变压器电性能；外壳是变压器外部结构，它负责固定变压器，保护和散热变压器；电缆负责将变压器连接到电源上。
除了上述原则外，设计小型变压器还需要特定的技术能力。
首先，在设计过程中，变压器的设计师首先要掌握多种电路的理论知识，例如高频电路和高压电路，以便正确计算电路的参数，确保变压器性能的稳定和可靠性。
其次，变压器设计师还需要了解电能分析、模拟仿真、结构优化等技术，以确保变压器的设计结果合理、结构合理、可靠性高。
总的来说，小型变压器的设计原则和技巧是十分重要的，它们不仅影响着变压器的性能，而且还能够给电子产品的开发和应用提供帮助。
正确选择功率、合理设置结构、选择合适材料，以及掌握相关技术，都是可以保证变压器质量的关键。
今后，变压器设计将面临更大的挑战，变压器设计师应该积极掌握最新技术和发展动向，以便为电子行业发展做出贡献。
浅谈小型变压器的设计原则和技巧
浅谈小型变压器的设计原则和技巧
小型变压器是一种常见的电力设备，在电力设备设计中，尽管它设计简单，但由于各种原因，它的设计细节复杂且微妙。
本文旨在探讨小型变压器的设计原则和技巧。
首先，小型变压器的设计应充分考虑安全问题。
小型变压器不仅受到外界环境因素影响，而且产生电磁辐射，如果不加以控制，可能会对周围的环境造成很大的危害。
因此，在设计小型变压器的过程中，要尽可能地采取有效的措施来控制电磁辐射，避免对人和环境造成损害。
其次，小型变压器的设计应充分考虑传输效率的影响。
由于小型变压器的工作频率较低，因此它有可能出现高频失真和电流波动等问题，使其传输效率下降。
因此，在小型变压器设计过程中，要注意保持变压器线路段中功率频率特性的一致性，以增加变压器的传输效率。
另外，在设计小型变压器时，还要考虑变压器的散热问题。
由于小型变压器的尺寸较小，设计中不容易采用机械通风散热技术，而且若采用抗湿化保护变压器，又会增加小型变压器的体积，不利于节省空间和成本。
因此，在设计小型变压器时，需要采取多种散热技术，如采用强制对流技术，采用接地层散热等技术，以达到变压器散热效果。
此外，在设计小型变压器时，要密切关注变压器的尺寸和成本，这也是小型变压器设计的重要内容。
因为一般情况下，小型变压器的成本较低，但是体积也较小，为了使变压器有效充分利用，可以通过
减小小型变压器的体积来降低变压器的成本。
总而言之，小型变压器的设计原则和技巧应充分考虑安全、传输效率、散热和尺寸成本等问题，以保证设备设计中的安全、可靠性和经济性。
课题为小型变压器的设计
课题为小型变压器的设计，应为小型变压器主要面向对象为大众人群，工业需求较少，且主要是降压作用，所以以下课题以单相变压器为对象。
小型变压器是指2kVA以下的电源变压器及音频变压器。
而对于小型变压器设计原则与技巧，根据所查资料及询问老师傅，应有如下几点。
1：变压器截面积的确定铁芯截面积A是根据变压器总功率P确定的。
设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即A=1.25 。
如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。
2：每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。
实验证明每伏匝数的取值应比书本给出的计数公式取值降低10%～15%。
例如一只35W电源变压器，通常计算(中夕片取8500高斯)每伏应绕7?2匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25mA左右。
通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。
3：漆包线的线径确定线径应根据负载电流确定，由于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。
一般散热条件不太理想、环境温度比较高时，其漆包线的电流密度应取2A/mm2(线径)。
如果变压器连续工作负载电流基本不变，但本身散热条件较好，再加上环境温度又不高，这样的漆包线取电流密度25A/mm2(线径)，若变压器工作电流只有最大工作电流的1/2，这样的漆包线取电流密度3～3.5A/mm2(线径)。
音频变压器的漆包线电流密度可取3.5～4A/mm2(线径)。
这样因时制宜取材既可保证质量又可大大降低成本。
4：并且对于容量在2KVA，一次侧电压48V，二次侧电压220V，频率为50Hz的升压变压器市场价格在700至1000不等，所以对于小型变压器设计也应考虑实际价位。
小型单相电源变压器设计实习报告
《小型变压器设计计算》项目小型单相电源变压器设计实习报告专业：电气工程及其自动化班级：电气工程及其自动化一班姓名：指导教师：二○一五年十二月七日一、小型电源变压器的设计与制作这里介绍的是适用于50Hz、容量在500V A以下的单相电源变压器的简易设计方法。
设计电源变压器前，应了解所设计的电源的技术参数要求，如初级、次级电压、电流、整流电路类型、性质等等。
小型电源变压器的主要制作材料是硅钢片和漆包线。
常用硅钢片的品种和电磁性能见表1。
硅钢片是在铁中加入0.8~4.5%硅而形成的一种磁性材料，掺入硅以后，可以提高电阻率，并有利于奋力有害杂质、提高磁导率、降低铁损，但硬度和脆性增高，导热系数降低，对机械加工和散热不利。
电源变压器适用的硅钢片厚度为0.35mm和0.5mm两种，厚度越薄，铁损越小，变压器发热越少，效率越高，若遇工作频率较高的场合，应选用0.05~0.20mm 的规格。
表1中各参数的解释如下：1．铁损当电感元件通有交流电流时，线圈铁芯中会出现两种损耗：其一是铁磁材料会被交流电流产生的磁场反复磁化，引起铁芯内部分子之间的摩擦和碰撞，产生热量，由此引起的铁心损耗叫做“磁滞损耗”；再则，铁心是导体，在交变磁场中会感应出交变的漩涡状感生电流，称为“涡流”，涡流在铁芯中流动，使铁芯发热，消耗电能，形成涡流损耗。
涡流损耗和磁滞损耗统称为铁损。
铁损与交流电的频率有关，频率越高，损耗越大；铁损还与磁感应强度有关，磁感应强度越高，铁损越大。
硅钢片的铁损是在温度为200C、磁感应强度随时间按正弦规律变化的条件下测定的，在工程中铁损用P10/50、P15/50、P17/50表示，其中下脚标表示测定条件为交流频率50Hz、磁感应强度分别为1.0T（特斯拉）、1.5T、1.7T，其数值为每千克硅钢片的消耗功率（瓦特）。
另外，变压器还存在铜损，因为大多数变压器的线圈是用漆包线绕制的，电流通过导线电阻会产生热效应，消耗能量，形成铜损（由于变压器导线一般为铜导线，故将导线电阻形成的损耗一概叫做铜损），铜损与铁心材料无关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课题为小型变压器的设计应为小型变压器主要面向对象为大众人群，工业需求较少，且主要是降压作用，所以以下课题以单相变压器为对象。
小型变压器是指2kVA以下的电源变压器及音频变压器。
而对于小型变压器设计原则与技巧，根据所查资料及询问老师傅，应有如下几点。
1：变压器截面积的确定铁芯截面积A是根据变压器总功率P确定的。
设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即A= 。
如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。
2：每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。
实验证明每伏匝数的取值应比书本给出的计数公式取值降低10%～15%。
例如一只35W电源变压器，通常计算(中夕片取8500高斯)每伏应绕72匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25mA左右。
通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。
3：漆包线的线径确定线径应根据负载电流确定，于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。
一般散热条件不太理想、环境温度比较高时，其漆包线的电流密度应取2A/mm2(线径)。
如果变压器连续工作负载电流基本不变，但本身散热条件较好，再加上环境温度又不高，这样的漆包线取电流密度25A/mm2(线径)，若变压器工作电流只有最大工作电流的1/2，这样的漆包线取电流密度3～/mm2(线径)。
音频变压器的漆包线电流密度可取～4A/mm2(线径)。
这样因时制宜取材既可保证质量又可大大降低成本。
4：并且对于容量在2KVA，一次侧电压48V，二次侧电压220V，频率为50Hz的升压变压器市场价格在700至1000不等，所以对于小型变压器设计也应考虑实际价位。
综上所述要想设计出性价比较高的变压器，铁芯的截面积只能大不能小；适当减少每伏的匝数；详细分析负载情况；合理选用漆包线的规格。
只有通过反复实践细心推敲，才能真正掌握变压器的设计原则与技巧。
变压器的工作原理及基本结构 1.基本结构图图基本结构图2基本原理根据法拉第电磁感应定律及楞次定律，当一次侧绕组两侧对其施加电压时，绕组会产生电流，于法拉第电磁感应定律，一次侧电流感应出磁，感应磁经主磁路向二次侧方向通过，当感应磁经二次侧绕组时，于法拉第电磁感应定律，二次侧绕组产生感应电流并且感应电流从二次侧绕组两端接线流出，流入端线所接负载。
公式如下：e1=-N1*(d/dt) e2=-N2*(d/dt)U1=-e=N1*(d/dt) U2=e2=-N2*(d/dt) 根据上述公式可以导出e1/e2=N1/N2=k U1/U2=-N1/N2 K为电压比，所以说对于理想变压器一次和二次绕组电压比等于一次和二次绕组匝数比，之所以为负号，是因为U2和U1相位差为-180°.所以设计k值即可变压。
通过上文所述可知变压器主要部件为铁心及绕组，它们构成变压器的器身。
对于铁心，其即是磁路有事套装绕组的骨架。
铁心有心柱和铁轭俩部分组成。
心柱作用为套装绕组，铁轭作用则是将铁心连接起来，使之形成闭合磁路。
根据铁心结构。
变压器可以分为心式和壳式两种。
绕组则是变压器的电路部分，其用纸包或纱包的绝缘扁线或圆线绕成，其输入电能的绕组成为一次绕组，输出电能的绕组为二次绕组，它们通常装在同一心柱上。
一次和二次绕成应该具有不同的匝数，进而有不同的电压和电路，其中电压较高的绕组为高压绕组，电压较低的绕组为低压绕组，因为课题开头已作出声明，设计为升压变压器，所以一次侧为低压绕组其他部件，除器身外，油浸变压器还应该有油箱，变压器油，散热器，绝缘套，分接开关和继电保护装置等部件。
于本课题不涉及这些范围，所以不再给予详细说明。
图单相心式变压器图(3)单相壳式变压器三．变压器参数设计及计算因为小型变压器，尤其是面向大众人群的种类，其主要用途为降压，即一般一次侧接220V国家标准电压，且其工频为50Hz，本课题将其降压至24V，36V，48V三档变压，以便适应更多的人群。
所以，铭牌值为，额定容量SN=2K VA，额定电压UN1=220V，UN2=24,36,48V额定电流I1N=SN/U1N,I2N=SN/U2N,e额定功率f=50Hz。
因为从原理可以看出，二次侧电流取决于二次侧所接负载，有公式又可知一次侧电流取决于二次侧电流。
市场上小型变压器。
四．变压器设计细节五．变压器内部设计及工业设计1好的变压器内部设计应该有更好的外观设计，市场上的几乎所有同类产品外观设计不尽人意，给人一种敷衍行事态度，间接影响市场销量。
小型变压器设计不仅仅设计参数是否恰当，内部构造是否合理，也应注重外观是否美观，是否接线方便，更换是否简便。
根据上述论证，本课题设计一种比较创新的内部构造及外观设计，使小型变压器更加人性化，简便化。
设计内部结构原理及外部设计示意图图设计内部结构原理图外观设计图示意图图概念图，整体类似立方体，体现一体化和去棱化图各式各样的小型变压器以上为在网上找到了最常见的小型变压器实体照，暂且不提其变压效果，且说外观即不太讨好。
虽说小型变压器以实用好用为主，外观可暂居其次，但随着生活水平提高，人们更加注重细节，美观，况且据网上查上述变压器操作相对麻烦2.本课题的创新设计在于去棱化，去接线化，一体化，极简化。
1）去棱化是指去掉小型变压器上面的各种没必要多余的棱线棱角，从而使其便于运输，增大运输量，因为去棱化后变压器可以叠放，二妹去棱化的变压器于上面棱角，所以不能叠加，从而减少运输量，变向增加成本。
2）去接线化，现在的变压器清一色是将导线接上去的，不免会先松开接线点的绝缘螺丝帽，然后将接线接进螺丝，再将绝缘螺丝帽拧紧。
这无疑加大了工作量，麻烦且有一定的危险。
而去接线化是将上述接线方式改为插线式，通过插线式接线可以极大的简化接线问题，节省了不必要的麻烦。
一体化是去棱化的体现，而极简化是去接线化改为插线式的体现，总之，本课题所创新出的两项改进设计应该非常人性化，方便了用户操作并且增加了美观。
1）内部构造设计原理图2）外观工业设计三视图及细节图六．变压器设计问题及改进：于本课题所设计的小型变压器比较创新，其插线化的设计在社会上应该没有先例或者没有推广，所以该型变压器的推广不太方便。
鉴于此现状，在此小节进行改进，设计一种转化装置器，可以将现状的接线接入该装置器，再将该装置器接入本课题设计的变压器的插线口。
七．心得体会通过对本次课题的研究，让我对电机有了全新的认识，并且学习了电机的工业设计，而且将其实践在本课题中。
全方位地让我再一次加深了对变压器的基本构造，基本原理的理解。
对将来的社会工作实践发展奠定了基础，希望将来多多研究，设计相关方面的课题！应为小型变压器主要面向对象为大众人群，工业需求较少，且主要是降压作用，所以以下课题以单相变压器为对象。
小型变压器是指2kVA以下的电源变压器及音频变压器。
而对于小型变压器设计原则与技巧，根据所查资料及询问老师傅，应有如下几点。
1：变压器截面积的确定铁芯截面积A是根据变压器总功率P确定的。
设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即A= 。
如果负载变化较大，例如一些设备、某些音频、功放电源等，此时变压器的截面积应适当大于普通理论计算值，这样才能保证有足够的功率输出能力。
2：每伏匝数的确定变压器的匝数主要是根据铁芯截面积和硅钢片的质量而定的。
实验证明每伏匝数的取值应比书本给出的计数公式取值降低10%～15%。
例如一只35W电源变压器，通常计算(中夕片取8500高斯)每伏应绕72匝，而实际只需每伏6匝就可以了，这样绕制后的变压器空载电流在25mA左右。
通常适当减少匝数后，绕制出来的变压器不但可以降低内阻，而且避免因普通规格的硅钢片经常发生绕不下的麻烦，还节省了成本，从而提高了性价比。
3：漆包线的线径确定线径应根据负载电流确定，于漆包线在不同环境下电流差距较大，因此确定线径的幅度也较大。
一般散热条件不太理想、环境温度比较高时，其漆包线的电流密度应取2A/mm2(线径)。
如果变压器连续工作负载电流基本不变，但本身散热条件较好，再加上环境温度又不高，这样的漆包线取电流密度25A/mm2(线径)，若变压器工作电流只有最大工作电流的1/2，这样的漆包线取电流密度3～/mm2(线径)。
音频变压器的漆包线电流密度可取～4A/mm2(线径)。
这样因时制宜取材既可保证质量又可大大降低成本。
4：并且对于容量在2KVA，一次侧电压48V，二次侧电压220V，频率为50Hz的升压变压器市场价格在700至1000不等，所以对于小型变压器设计也应考虑实际价位。
综上所述要想设计出性价比较高的变压器，铁芯的截面积只能大不能小；适当减少每伏的匝数；详细分析负载情况；合理选用漆包线的规格。
只有通过反复实践细心推敲，才能真正掌握变压器的设计原则与技巧。
变压器的工作原理及基本结构 1.基本结构图图基本结构图2基本原理根据法拉第电磁感应定律及楞次定律，当一次侧绕组两侧对其施加电压时，绕组会产生电流，于法拉第电磁感应定律，一次侧电流感应出磁，感应磁经主磁路向二次侧方向通过，当感应磁经二次侧绕组时，于法拉第电磁感应定律，二次侧绕组产生感应电流并且感应电流从二次侧绕组两端接线流出，流入端线所接负载。
公式如下：e1=-N1*(d/dt) e2=-N2*(d/dt)U1=-e=N1*(d/dt) U2=e2=-N2*(d/dt) 根据上述公式可以导出e1/e2=N1/N2=k U1/U2=-N1/N2 K为电压比，所以说对于理想变压器一次和二次绕组电压比等于一次和二次绕组匝数比，之所以为负号，是因为U2和U1相位差为-180°.所以设计k值即可变压。
通过上文所述可知变压器主要部件为铁心及绕组，它们构成变压器的器身。
对于铁心，其即是磁路有事套装绕组的骨架。
铁心有心柱和铁轭俩部分组成。
心柱作用为套装绕组，铁轭作用则是将铁心连接起来，使之形成闭合磁路。
根据铁心结构。
变压器可以分为心式和壳式两种。
绕组则是变压器的电路部分，其用纸包或纱包的绝缘扁线或圆线绕成，其输入电能的绕组成为一次绕组，输出电能的绕组为二次绕组，它们通常装在同一心柱上。
一次和二次绕成应该具有不同的匝数，进而有不同的电压和电路，其中电压较高的绕组为高压绕组，电压较低的绕组为低压绕组，因为课题开头已作出声明，设计为升压变压器，所以一次侧为低压绕组其他部件，除器身外，油浸变压器还应该有油箱，变压器油，散热器，绝缘套，分接开关和继电保护装置等部件。
于本课题不涉及这些范围，所以不再给予详细说明。
