通风管道系统设计计算
工业通风 通风管道的设计计算
力确定风机的类型。例如输送清洁空气， 选用一般的风机，输送有爆炸危险的气体 和粉尘，选用防爆风机，输送腐蚀性气体 选用防腐风机。 （2）考虑到风管、设备的漏风及阻力计 算的不精确，应将计算的流量和阻力乘以 一个安全系数再选风机。 （3）当风机在非标准状态下工作，应将 上面的流量和阻力换算为标准状态，再从 产品样本上选择风机。 （4）选出风机的出口方向。
管内风速 （m/s） ＜14 ＜14 8~12 18~20 16~18 16~18 18~20 18~20 18~20 16~18
风管长度 （m）
30 50 50 50~60 50 ＜40 50 30 30~40 15
排风点 个数 2个以上 4个以上
2 ＞6 ＞2 ＞3 ≤3 2~4 1
估算压力损 失（Pa）
所谓假定流速法：是先按技术经济要求选 定风管的流速，再根据风管的风量确定风 管的断面尺寸和阻力。
所谓压损平均法：是将已知总作用压头按 干管长度平均分配给每一管段，再根据每 一管段的风量确定风管的断面尺寸。
所谓静压复得法：是利用风管分支处复得 的静压来克服该管段的阻力，根据这一原 则确定风管的断面尺寸。此法适用于高速 空调系统的水力计算。
点10：
Pq10=Pq11 ＋Rm10-11l10-11 点9：
Pq9=Pq10 ＋Z9-10 式中 Z9-10 渐扩管的局部阻力。 点8：
Pq8=Pq9 ＋Z8-9 式中 Z8-9 渐缩管的局部阻力。 点7：
Pq7 = Pq8＋Z7-8 式中 Z7-8 三通直管的局部阻力。
点6（风机出口）： Pq6 = Pq7 ＋ Rm6-7l6-7 自点7开始，有7-8及7-12两个支管。为了 表示支管7-12的压力分布。过o´引平行于 支管7-12轴线o´ －o´线作为基准线，用上 述同样方法求出此支管的全压值。
通风管道的设计计算
通风管道的设计计算通风管道设计计算是指在建筑物内部或者外部进行通风系统设计时，需要对通风管道进行尺寸计算、流量计算、风速计算等，以确保通风系统的正常运行和效果。
下面将介绍通风管道设计计算所需的几个主要方面。
1.通风管道尺寸计算通风管道的尺寸计算主要包括直径或截面积的计算。
在进行尺寸计算时，需要考虑通风系统的需求和通风管道的承载能力。
通风系统的需求可以根据建筑物的使用功能、面积、人员数量等进行确定。
通风管道的承载能力则需要根据材料强度、工作条件等进行估算。
2.通风管道流量计算通风管道的流量计算是指根据通风系统的需求和通风管道的设计要求，计算通风系统所需的风量。
风量的计算常用的方法有经验法、代表法和计算法。
其中计算法是最常用和科学的方法，可以结合建筑物的特点、使用功能、温度、湿度等因素进行综合计算。
3.通风管道风速计算4.通风管道阻力计算5.通风管道材料选择通风管道的材料选择是根据通风系统的需求和通风管道的使用环境来确定的。
常见的通风管道材料有金属材料如镀锌钢板、不锈钢板等和非金属材料如塑料和玻璃钢等。
选择合适的材料有助于提高通风系统的运行效果和耐久性。
除了上述几个主要方面外，通风管道设计计算还需要考虑通风系统的布局、出入口的设置、噪声和振动控制等因素。
对于复杂的建筑物和大型的通风系统，可能还需要进行风洞实验和模拟计算来验证设计的合理性和准确性。
总之，通风管道设计计算是通风系统设计中不可忽视的重要环节，通过合理的计算可以确保通风系统的正常运行，提供良好的空气质量和舒适的环境。
通风管道系统的设计计算
通风管道系统的设计计算首先，通风管道系统的设计需要根据建筑物的用途和面积确定通风需求。
通风需求的计算通常基于建筑物的使用人数、通风目标、空气质量要求等因素。
其次，需要确定通风系统的工作参数，包括通风风量、通风速度和压力损失。
通风风量与通风需求密切相关，可以根据通风需求进行估算。
通风速度则根据通风风量和通风管道的截面积来计算。
压力损失与通风管道材料、直径、长度、弯头、分支等因素有关，可以通过计算或查表确定。
然后，根据通风系统的工作参数，选择合适的通风管道材料和规格。
通风管道材料常见的有金属材料如钢板、镀锌板、铁皮等以及非金属材料如塑料管、玻璃钢管等。
在选择时，需要考虑通风系统中的气流特性、耐腐蚀性、机械强度等因素。
接下来，需要进行管道系统的布置和分支计算。
通风管道系统应合理布置，避免管道的交叉和弯曲，减少阻力和压力损失。
分支计算时需要考虑分支管道的长度、直径和弯头数量，保证通风风量的平衡和均匀分布。
最后，进行管道系统的稳定性计算和支撑设计。
通风管道系统在运行过程中需要承受气流的冲击和压力变化，因此需要进行稳定性计算，确保管道系统的结构稳定和安全。
同时，还需要设计合适的支撑结构，保证管道的固定和支撑，防止因振动或外力导致的破坏。
综上所述，通风管道系统的设计计算是一个复杂的过程，需要考虑多个因素。
通过合理的设计和计算，可以确保通风系统的正常运行，提供良好的室内空气质量。
同时，还需要对通风管道系统的运行进行监测和维护，及时发现和解决问题，保持通风系统的稳定性和效率。
通风管道工程计算规则

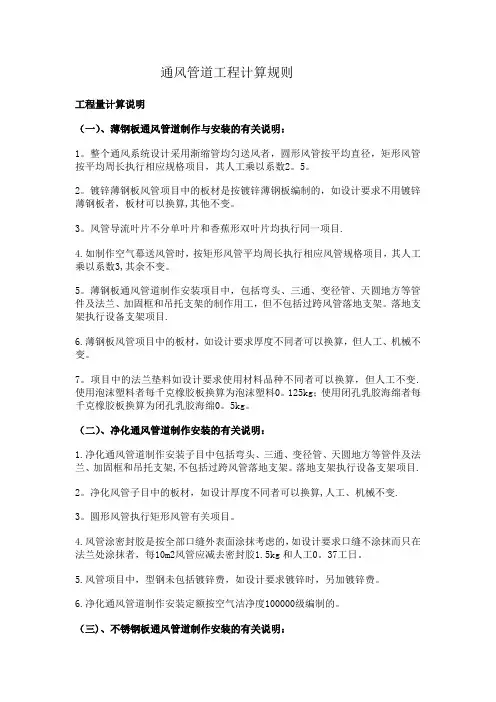

通风管道工程计算规则工程量计算说明（一）、薄钢板通风管道制作与安装的有关说明：1。
整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相应规格项目，其人工乘以系数2。
5。
2。
镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算,其他不变。
3。
风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目.4.如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3,其余不变。
5。
薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工，但不包括过跨风管落地支架。
落地支架执行设备支架项目.6.薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。
7。
项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变.使用泡沫塑料者每千克橡胶板换算为泡沫塑料0。
125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0。
5kg。
（二）、净化通风管道制作安装的有关说明：1.净化通风管道制作安装子目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架,不包括过跨风管落地支架。
落地支架执行设备支架项目.2。
净化风管子目中的板材，如设计厚度不同者可以换算,人工、机械不变.3。
圆形风管执行矩形风管有关项目。
4.风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10m2风管应减去密封胶1.5kg和人工0。
37工日。
5.风管项目中，型钢未包括镀锌费，如设计要求镀锌时，另加镀锌费。
6.净化通风管道制作安装定额按空气洁净度100000级编制的。
（三)、不锈钢板通风管道制作安装的有关说明：1。
矩形风管执行圆形风管有关项目.2。
不锈钢吊托支架使用本章的项目。
3。
风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。
第6章 风管设计计算
薄钢板或镀锌薄钢板 Kr — 管 壁 粗 糙 度 修 正 系 数 ；
K — 管壁粗糙度； v — 管内空气流速。
矿渣石膏板
矿渣混凝土板 胶合板 砖砌体 混凝土 木板
1.0
1.5 1.0 3～ 6 1～ 3 0.2～1.0
例：有一通风系统，采用薄钢板圆形风管(Δ＝0.15mm)，已 知风量L＝3600m3/h(1m3/s)。管径D＝300mm，空气温度t＝30℃， 求风管管内空气流速和单位长度摩擦阻力。 解：查图，得v＝14m/s，Rm0＝7.7Pa/m。 查图6-2得，Kt＝0.97。 Rm＝KtRm0＝0.97×7.7＝7.47Pa/m
14 14 14 12 12 14
117.6 117.6 117.6 86.4 86.4 117.6
1.37 -0.05 0.61 0.47 0.6 0.61
161.1 -5.9 71.7 40.6 51.8 71.7
12.5 12 5.5 4.5 4.5 18
137.5 60 27.5 18 36 108
• 合流三通
v3F3
v3F3
F1+F2=F3 α=30°
v3F3
F1+F2>F3 F1=F3 α=30°
F1+F2>F3 F1=F3 α=30°
附录10 教材P244~249
如何查询局部阻力系数？
• 例1 有一合流三通，如图所示，已知 L1＝1.17m3/s(4200m3/h)，D1＝500mm，v1＝5.96m/s L2＝0.78m3/s(2800m3/h)，D2＝250mm，v2＝15.9m/s L3＝1.94m3/s(7000m3/h)，D3＝560mm，v3＝7.9m/s 分支管中心夹角α＝30°。求此三通的局部阻力。
通风管道的计算规则
通风管道的计算规则

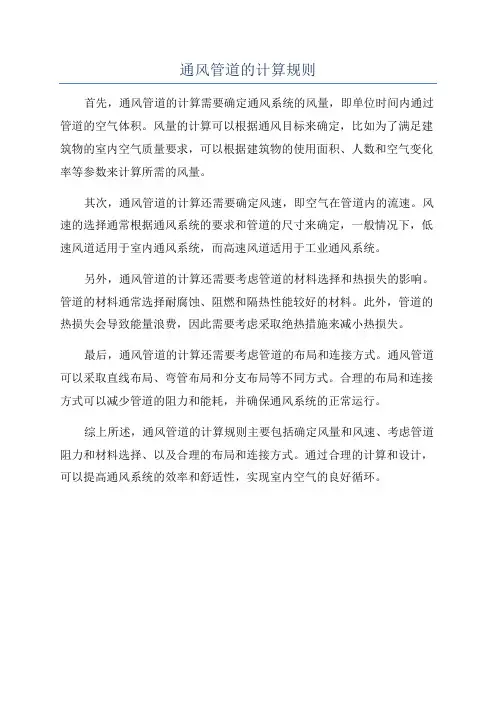

首先，通风管道的计算需要确定通风系统的风量，即单位时间内通过管道的空气体积。
风量的计算可以根据通风目标来确定，比如为了满足建筑物的室内空气质量要求，可以根据建筑物的使用面积、人数和空气变化率等参数来计算所需的风量。
其次，通风管道的计算还需要确定风速，即空气在管道内的流速。
风速的选择通常根据通风系统的要求和管道的尺寸来确定，一般情况下，低速风道适用于室内通风系统，而高速风道适用于工业通风系统。
另外，通风管道的计算还需要考虑管道的材料选择和热损失的影响。
管道的材料通常选择耐腐蚀、阻燃和隔热性能较好的材料。
此外，管道的热损失会导致能量浪费，因此需要考虑采取绝热措施来减小热损失。
最后，通风管道的计算还需要考虑管道的布局和连接方式。
通风管道可以采取直线布局、弯管布局和分支布局等不同方式。
合理的布局和连接方式可以减少管道的阻力和能耗，并确保通风系统的正常运行。
综上所述，通风管道的计算规则主要包括确定风量和风速、考虑管道阻力和材料选择、以及合理的布局和连接方式。
通过合理的计算和设计，可以提高通风系统的效率和舒适性，实现室内空气的良好循环。
通风管道设计通风管道设计工程量计算规则
通风管道设计通风管道设计工程量计算规则一、工程量清单项目的工程量计算规则1.通风管道设计及空调设备及部件制作安装(1)空气加热器(冷却器)除尘设备安装依据不同的规格、重量，按设计图示数量计算，以台为计量单位。
(2)通风管道设计机安装依据不同的形式、规格，按设计图示数量计算，以台为计量单位。
(3)空调器安装依据不同形式、重量、安装位置，按设计图示数量计算，以台为计量单位；其中分段组装式空调器按设计图示所示重量以千克为计量单位。
(4)风机盘管安装依据不同形式、安装位置，按设计图示数量计算，以台为计量单位。
(5)密闭门制作安装依据不同型号、特征(带视孔或不带视孔)，按设计图示数量计算，以个为计量单位。
(6)挡水板制作安装依据不同材质，按设计图示按空调器断面面积计算，以平方米为计量单位。
(7)金属空调器壳体、滤水器、溢水盘制作安装依据不同特征、用途，按设计图示数量计算，以千克为计量单位。
(8)过滤器安装依据不同型号、过滤功效，按设计图示数量计算，以台为计量单位。
(9)净化工作台安装依据不同类型，按设计图示数量计算，以台为计量单位。
(10)风淋室、洁净室安装依据不同重量，按设计图示数量计算，以台为计量单位。
(11)设备支架依据图示尺寸按重量计算，以千克为计量单位。
2.通风管道设计制作安装(1)各种通风管道设计制作安装依据材质、形状、周长或直径、板材厚度、接口形式，按设计图示以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积；风管长度一律以设计图示中心线长度为准(主管与支管以其中心线交点划分)。
包括弯头、三通、变径管、天圆地方等管件的长度。
风管展开面积不包括风管、管口重叠部分面积。
直径和周长按图注尺寸为准展开。
整个通风管道设计系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算，以平方米为计量单位。
(2)柔性软风管安装依据材质、规格和有无保温套管按设计图示中心线长度计算。
包括弯头、三通、变径管、天圆地方等管件的长度。
通风管道系统的设计计算
风管水力计算方法有假定流速法、压损平均法和静压复得法 等几种，目前常用的是假定流速法。
假定流速法，先按照技术经济要求选定风管的流速，再根据 风管的风量的断面尺寸和阻力，然后对各之路的压力损失进行调34 整，使其平衡。
三、 风道设计的步骤 下面以假定流速法为例介绍风管水力计算的步骤。 （1）绘制通风或空调系统轴测图 （2）确定合理的空气流速 （3）根据各管段的风量和选择的流速确定各管段的断面尺寸，计 算最不利环路的摩擦阻力和局部阻力
流体经过这些管件时，由于边壁或流量的变化，均匀流在这一 局部地区遭到破坏，引起流速的大小，方向或分布的变化，或者气 流的合流与分流，使得气流中出现涡流区，由此产生了局部损失。 局部阻力一般按下面公式确定：
υ2ρ Zζ
2
局部阻力系数也不能从理论上求得，一般用实验方法确定。在
附录5中列出了部分常见管件的局部阻力系数。
L3 1.94m3 / s 7000 m3 / h ,D3 560 mm, v3 7.9m / s
分支管中心夹角 3，00求此三同的局部阻力。
28
[解] 按附录2列出的条件，计算以下各值
L2 0.78 2800 0.4 L3 1.94 7000
F2 F3
D2 D3
2
250 2 560
0.01 0.1
0.63
100
Rm(Pa/m)
19
2）用流量当量直径求矩形风管单位长度摩擦阻力。 矩形风道的流量当量直径
ab 0.625
0.5 0.32 0.625
DL 1.3 a b 0.25 1.3 0.5 0.32 0.25 m 0.434m
200
200
空气量 m3/s
风管计算规则
通风工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。
①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。
②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀1502止回阀3003 密闭式对开多叶调节阀2104圆形风管防火阀D+2405矩形风管防火阀B+240注：D 为风管外径，B 为方风管外边高。
③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括：过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。
但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。
⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。
当风管工程量在30 平方米以上时，摊销0.06M3/10M2 ；30 平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费=车次数＞车核定吨位R吨千米单价＞里程车次数=加工件总质量/车次核定吨位＞装载系数：非标准设备及通风部件为0 . 7;通风管及关件为0 . 5。
通风管道工程计算规则
通风管道工程计算规则工程量计算说明（一）、薄钢板通风管道制作与安装的有关说明：1.整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径，矩形风管按平均周长执行相应规格项目，其人工乘以系数2.5。
2.镀锌薄钢板风管项目中的板材是按镀锌薄钢板编制的，如设计要求不用镀锌薄钢板者，板材可以换算，其他不变。
3.风管导流叶片不分单叶片和香蕉形双叶片均执行同一项目。
4.如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工乘以系数3，其余不变。
5.薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工，但不包括过跨风管落地支架。
落地支架执行设备支架项目。
6.薄钢板风管项目中的板材，如设计要求厚度不同者可以换算，但人工、机械不变。
7.项目中的法兰垫料如设计要求使用材料品种不同者可以换算，但人工不变。
使用泡沫塑料者每千克橡胶板换算为泡沫塑料0.125kg；使用闭孔乳胶海绵者每千克橡胶板换算为闭孔乳胶海绵0.5kg。
（二）、净化通风管道制作安装的有关说明：1.净化通风管道制作安装子目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架，不包括过跨风管落地支架。
落地支架执行设备支架项目。
2.净化风管子目中的板材，如设计厚度不同者可以换算，人工、机械不变。
3.圆形风管执行矩形风管有关项目。
4.风管涂密封胶是按全部口缝外表面涂抹考虑的，如设计要求口缝不涂抹而只在法兰处涂抹者，每10m2风管应减去密封胶1.5kg和人工0.37工日。
5.风管项目中，型钢未包括镀锌费，如设计要求镀锌时，另加镀锌费。
6.净化通风管道制作安装定额按空气洁净度100000级编制的。
（三）、不锈钢板通风管道制作安装的有关说明：1.矩形风管执行圆形风管有关项目。
2.不锈钢吊托支架使用本章的项目。
3.风管凡以电焊考虑的项目，如需使用手工氩弧焊者，其人工乘以系数1.238，材料乘以系数1.163，机械乘以系数1.673。
通风管道设计计算
通风管道系统的设计计算在进行通风管道系统的设计计算前，必须首先确定各送（排）风点的位置和送（排）风量、管道系统和净化设备的布置、风管材料等。
设计计算的目的是，确定各管段的管径（或断面尺寸）和压力损失，保证系统内达到要求的风量分配，并为风机选举和绘制施工图提供依据。
进行通风管道系统水力计算的方法有很多，如等压损法、假定流速法和当量压损法等。
在一般的通风系统中用得最普遍的是等压法和假定流速法。
等压损法是以单位长度风管有相等的压力损失为前提的。
在已知总作用压力的情况下，将总压力按风管长度平均分配给风管各部分，再根据各部分的风量和分配到的作用压力确定风管尺寸。
对于大的通风系统，可利用等压损法进行支管的压力平衡。
假定流速法是以风管内空气流速作为控制指标，计算出风管的断面尺寸和压力损失，再对各环路的压力损失进行调整，达到平衡。
这是目前最常用的计算方法。
一、通风管道系统的设计计算步骤800m /h1500m /h 1234000m /h4除尘器657图6-8 通风除尘系统图一般通风系统风倌管内的风速（m/s）表6-10除尘通风管道最低空气流速（m/s）表6-111、绘制通风系统轴侧图（如图6-8），对个管段进行编号，标注各管段的长度和风量。
以风量和风速不变的风管为一管段。
一般从距风机最远的一段开始。
由远而近顺序编号。
管段长度按两个管件中心线的长度计算，不扣除管件（如弯头、三通）本身的长度。
2、选择合理的空气流速。
风管内的风速对系统的经济性有较大影响。
流速高、风管断面小，材料消耗少，建造费用小；但是，系统压力损失增大，动力消耗增加，有时还可能加速管道的磨损。
流速低，压力损失小，动力消耗少；但是风管断面大，材料和建造费用增加。
对除尘系统，流速多低会造成粉尘沉积，堵塞管道。
因此必须进行全面的技术经济比较，确定适当的经济流速。
根据经验，对于一般的通风系统，其风速可按表6-10确定。
对于除尘系统，防止粉尘在管道内的沉积所需的最低风速可按表6-11确定。
通风管道的计算方法
通风管道的计算方法一、引言通风管道是建筑物中非常重要的设备之一，它能够将新鲜空气输送到室内，排出室内的污浊空气，保持室内空气的流通和清洁。
在设计和安装通风管道时，需要进行一系列的计算，以确保管道的尺寸和布局能够满足通风系统的要求。
本文将介绍通风管道计算的方法和步骤。
二、通风管道的基本参数在进行通风管道计算之前，需要了解以下几个基本参数：1. 风量：通风系统所需输送的空气量，一般以立方米/小时或立方英尺/分钟表示。
2. 风速：空气在管道中的流速，一般以米/秒或英尺/分钟表示。
3. 压力损失：空气在管道中流动时产生的阻力，一般以帕斯卡或英寸水柱表示。
三、通风管道的计算步骤1. 确定风量：根据建筑物的使用性质和人员密度等因素，确定通风系统所需输送的空气量。
一般情况下，可以参考相关标准或规范进行计算。
2. 确定风速：根据通风系统的要求和管道的布局，确定空气在管道中的流速。
一般情况下，风速不宜过高，以免产生噪音和能耗过大。
3. 计算管道尺寸：根据风量和风速，使用通风管道计算公式，计算出管道的尺寸。
通风管道的尺寸通常以直径或截面积表示。
4. 考虑压力损失：根据通风系统中的风机性能和管道的长度、弯曲等特性，计算出压力损失。
压力损失的计算可以使用通风管道压力损失计算公式或相关的计算表格。
5. 考虑风道材料和形状：通风管道可以采用不同的材料，如镀锌钢板、不锈钢、铝合金等。
根据实际需求和经济性考虑，选择合适的材料和管道形状。
6. 确定管道布局：根据建筑物的结构和通风系统的要求，确定通风管道的布局。
管道的布局应尽量简洁，避免过多的弯曲和分支，以减小压力损失和阻力。
四、通风管道的其他考虑因素除了上述基本步骤外，通风管道的设计和计算还需要考虑以下因素：1. 热损失：通风管道在冬季输送暖空气时，可能会发生热损失。
需要根据实际情况，在计算中考虑热损失，并采取相应的保温措施。
2. 声功率：通风系统中的风机会产生噪音，需要合理设计管道布局和选择静音设备，以减少噪音的传播和影响。
通风管道计算规则
暖通风管工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。
①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。
②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀 1502 止回阀 3003 密闭式对开多叶调节阀 2104 圆形风管防火阀 D+2405 矩形风管防火阀 B+240注：D为风管外径，B为方风管外边高。
③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括：过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。
但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。
⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。
当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。
通风管道的计算规则
C.I.2 通风管道制作安装（编码：030902）说明一、工程内容：1.碳钢通风管：（1）风管制作：放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支架、钻孔、铆焊、上法兰、组对；（2）风管安装：找标高、打支架墙洞、配合预留孔洞、埋设吊托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。
2.净化通风管：（1）风管制作：放样、下料、折方、轧口、咬口、制作直管、管件、法兰、吊托支架、钻孔、铆焊、上法兰、组对、口缝外表面涂密封胶、风管内表面清洗、风管两端封口；（2）风管安装：找标高、找平、找正、配合预留孔洞、打支架墙洞、埋设支吊架、风管就位、组装、制垫、垫垫、上螺栓、紧固,风管内表面清洗、管口封闭、法兰口涂密封胶。
3.不锈钢板风管：（1）风管制作：放样、下料、卷圆、折方、制作管件、组对焊接、试漏、清洗焊口；（2）风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
4.铝板通风管：（1）铝板风管制作：放样、下料、卷圆、折方、制作管件、组对焊接、试漏、清洗焊口；（2）铝板风管安装：找标高、清理墙洞、风管就位、组对焊接、试漏、清洗焊口、固定。
5.塑料通风管：（1）风管制作：放样、锯切、坡口、加热成型、制作法兰、管件、钻孔、组合焊接；（2）风管安装：就位、制垫、垫垫、法兰连接、找正、找平、固定。
6.玻璃钢通风管安装：找标高、打支架墙洞、配合预留孔洞、吊托支架制作及埋设、风管配合修补、粘接、组装就位、找平、找正、制垫、垫垫、上螺栓、紧固；7.复合型风管：（1）风管制作：放样、切割、开槽、成型、粘合、制作管件、钻孔、组合；（2）风管安装：就位、制垫、垫垫、连接、找正、找平、固定。
二、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径计算，矩形风管按平均周长计算，执行相应规格项目，其人工费乘以系数2.5。
三、如制作空气幕送风管时，按矩形风管平均周长执行相应风管规格项目，其人工费乘以系数3。
通风管道工程量计算规则
第四章通风空调工程总则1、风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。
2、风管导流叶片制作安装按图示叶片的面积计算。
3、整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算。
4、塑料风管、复合型材料风管制作安装定额所列规格直径为内径，周长为内周长。
5、柔性软风管安装，按图示管道中心线长度以"m"为计量单位，柔性软风管阀门安装以"个"为计量单位。
6、软管（帆布接口）制作安装，按图示尺寸以"m2"为计量单位。
7、风管测定孔制作安装，按其型号以"个"为计量单位。
8、风机安装按设计不同型号以“台”为计量单位。
9、整体式空调机组安装，空调器按不同重量和安装方式以“台”为计量单位；分段组装式空调器按重量以“kg”为计量单位。
10、空气加热器、除尘设备按安装重量不同以“台”为计量单位。
第一节管道制作安装第1.1条风管制作安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。
圆管F=π×D×L式中 F -- 圆形风管展开面积（以m2为单位）；D -- 圆形风管直径；L -- 管道中心线长度矩形风管按图示周长乘以管道中心线长度计算。
第1.2条风管长度一律以施工图示中心线长度为准（主管与支管以其中心线交点划分），包括弯头、三通、变径管、天圆地方等管件的长度，但不得包括部件所占长度。
直径和周长按图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。
第1.3条风管导流叶片制作安装按图示叶片的面积计算。
第1.4条整个通风系统设计采用渐缩管均匀送风者，圆形风管按平均直径、矩形风管按平均周长计算。
第1.5条塑料风管、复合型材料风管制作安装定额所列规格直径为内径，周长为内周长。
5通风管道的设计计算
29
图5-7 管件制作和连接的优劣比较
30
5）通风机的进口和出口
要尽量避免在接管处产生局部涡流，通风 机的进口和出口风管布置方法可采用图58所示。
图5-8 风机进出口的管道连接
21
表5-2 几种罩口的局部阻力系数和流量系数
22Βιβλιοθήκη 风管系统的出口处，气流排入大气。当空气由 风管出口排出时，气流在排出前具有的能量将 全部损失掉。
对于出口无阻挡的风管，这个能量消耗就等于 动压，所以出口局部阻力系数ζ =1；
若在出口处设有风帽或其它构件时，ζ >1，风 管出口的局部阻力大小等于ζ >1的部分的数值。
2）流量当量直径
设某一圆形风管中的气体流量与矩形风管的气 体流量相等，并且单位长度摩擦阻力也相等， 则该圆形风管的直径就称为此矩形风管的流量 当量直径，以DL表示。
根据推导，流量当量直径可近似按下式计算。
DL 1.275
a3 b3 ab
在常用的矩形风管的宽、高比条件下，其误差在5%左右。
在通风空调工程中，常采用不同材料制作风管， 各种材料的粗糙度K见下表所示
风管材料
薄钢板或镀锌钢板
塑料板 矿渣石膏料 矿渣混凝土板
绝对粗糙度 (mm)
0.15～0.18 0.01～0.05
1.0 1.5
风管材料
胶合板 砖砌体 混凝土 木板
绝对粗糙度 (mm)
1.0 3.0～6.0 1.0～3.0 0.2～1.0
如果受到安装位置的限制，需要在风机出口处 直接安装弯管时，弯管的转向应与风机叶轮的 旋转方向一致。
风管计算规则
通风工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。
①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。
②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。
支管长度以支管中心线与主管中心线交接点为分界点。
风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1蝶阀1502止回阀3003密闭式对开多叶调节阀2104圆形风管防火阀D+2405矩形风管防火阀B+240注：D为风管外径，B为方风管外边高。
③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。
未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。
风管制作与安装定额不包括：过跨风管的落地支架制作安装。
落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。
④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。
但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。
对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。
⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。
当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。
⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。
通风管道的设计计算
精选ppt
《工业通风》
第六章 管道的设计计算
一、摩擦阻力
摩擦阻力或沿程阻力是风管内空气流动时，由于空气本身的 粘性及其与管壁间的摩擦而引起的沿程能量损失。
• 空气在横断面形状不变的管道内流动时的摩擦阻力按下
式计算：
比
摩
阻
；
、为实际的空气动力粘度 。
精选ppt
《工业通风》
第六章 管道的设计计算
2、空气温度和大气压力修正
Rm K tK BRm0
K
t
273 273
20 t
0 .825
K B B 101 . 3 0 .9
K
为温度修正系数；
t
K
为大气压力修正系数；
B
为实际的空气密度；
B为实际的大气压力
D1
L
4v1
30..14421440.195m=195mm
所选管径按通风管道统一规格调整为：
D1＝200mm；实际流速v1＝13m/s； 由附录6的图得，Rm1＝12.5Pa/m。 同理可查得管段3、5、6、7的管径及比摩阻，具体结果见 下表。
4、确定管段2、4的管径及单位长度摩擦阻力，见下表。
精选ppt
精选ppt
《工业通风》
第六章 管道的设计计算
解：按附录7(P245)列出的条件，计算下列各值 L2/L3＝0.78/1.94＝0.4 F2/F3＝(D2/D3)2＝(250/560)2＝0.2
经计算 F1＋F2≈F3 根据F1＋F2＝F3及L2/L3＝0.4、F2/F3＝0.2查得 支管局部阻力系数 ζ2＝2.7 直管局部阻力系数 ζ1＝－0.73
通风管道计算规则
通风管道计算规则通风管道是建筑物中非常重要的一部分，它能够将空气从一个地方输送到另一个地方，从而保持空气的流通和清新。
通风管道的设计和计算是非常重要的，它需要考虑到建筑物的结构、空间、空气流动和其他因素。
在本文中，我们将介绍通风管道的计算规则，包括通风管道的尺寸计算、风量计算、阻力计算等内容。
1. 通风管道尺寸计算。
通风管道的尺寸计算是通风系统设计中的重要一环。
在计算通风管道尺寸时，需要考虑到通风系统的风量、管道长度、管道形状、管道材料等因素。
一般来说，通风管道的尺寸越大，风量越大，但是也会增加系统的成本和能耗。
因此，在计算通风管道尺寸时，需要综合考虑各种因素，以达到经济、合理、高效的设计。
2. 通风系统风量计算。
通风系统的风量计算是通风管道设计的关键。
风量的大小直接影响到通风系统的效果和运行。
在进行风量计算时，需要考虑到建筑物的使用功能、人员密度、空气污染物的排放量、换气次数等因素。
通过合理的风量计算，可以确保通风系统能够满足建筑物的通风需求，保证室内空气的清新和舒适。
3. 通风管道阻力计算。
通风管道的阻力计算是通风系统设计中的重要一环。
通风管道在输送空气时会受到阻力的影响，阻力的大小直接影响到通风系统的风量和能耗。
在进行阻力计算时，需要考虑到管道的长度、形状、材料、弯头、分支等因素。
通过合理的阻力计算，可以确保通风系统的风量和能耗达到设计要求，提高系统的运行效率。
4. 通风系统风速计算。
通风系统的风速计算是通风管道设计的重要一环。
风速的大小直接影响到通风系统的效果和舒适度。
在进行风速计算时，需要考虑到通风系统的风量、管道尺寸、房间面积、人员密度等因素。
通过合理的风速计算，可以确保通风系统能够满足建筑物的通风需求，提高室内空气的清新度和舒适度。
5. 通风系统噪音计算。
通风系统的噪音计算是通风管道设计的重要一环。
噪音的大小直接影响到通风系统的舒适度和环境影响。
在进行噪音计算时，需要考虑到通风系统的风量、风速、管道材料、设备噪音等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 送风口
4 风管
1新风口
室内
3 风机 2 进气处理设备
8.1 风管内气体流动的流态和阻力
8.1.流动时，其流动状态，可以分为层流、紊流。
雷诺数既能判别流体在风道中流动时的流动状态，又是计算
风道摩擦阻力系数的基本参数。
在通风与空调工程中，雷诺数通常用右式表示：
1）密度和粘度的修正
R mR m 0( 0)0 .9(1 0)0 .1
2）空气温度和大气压力的修正 RmKtKBRm0
Kt
273200.825
273t
KB(B10.3)10.9
3）管壁粗糙度的修正
RmKrRm0
[例8-1]
有一通风系统，采用薄钢板圆形风管（ K = 0.15 mm），已 知风量L＝3600 m2/h（1 m3/s）。管径D＝300 mm，空气温 度t＝30℃。求风管管内空气流速和单位长度摩擦阻力。
所谓“当量直径”，就是与矩形风管有相同单位长度摩擦阻 力的圆形风管直径，它有流速当量直径和流量当量直径两种。
假设某一圆形风管中的空气流速与矩形风管中的空气流速相等， 并且两者的单位长度摩擦阻力也相等，则该圆风管的直径就称为 此矩形风管的流速当量直径。
（1）流速当量直径
假设某一圆形风管中的空气流速与矩形风管中的空气流 速相等，并且两者的单位长度摩擦阻力也相等，则该圆 风管的直径就称为此矩形风管的流速当量直径。
附录4 通风管道 单位长度摩擦阻
力线算图
需要说明的是，附录4的线算图是是按过渡区的值，在压力
B0=101.3kPa、温度t0=200C、空气密度0=1.24kg/m3、运动粘
度=15.06×10-6m2/s、壁粗糙度K=0.15mm、圆形风管、气
流与管壁间无热量交换等条件下得的。当实际条件与上述不符 时，应进行修正。
❖ 圆形风管Rs´和矩形风管的水力半径Rs“必须相等。 ❖ 圆形风管的水力半径
Rs´=D/4 ❖ 矩形风管的水力半径
Rs"=ab/2（a+b） ❖ Rs´= Rs=D/4= ab/2（a+b） ❖ D= ab/2（a+b）=Dv
❖ Dv称为边长为a×b 的矩形风管的流速当量直径。如 果矩形风管内的流速与管径为Dv ，的圆形风管内的流 速相同，两者的单位长度摩擦阻力也相等。因此，根 据矩形风管的流速当量直径Dv 和实际流速v，由附录 查得的Rm 。即为矩形风管的单位长度摩擦阻力。
有关过渡区的摩擦阻力系数计算公式很多，一般采用适用三个区 的柯氏公式来计算。它以一定的实验资料作为基础，美国、日本、 德国的一些暖通手册中广泛采用。我国编制的《全国通用通风管道 计算表》也采用该公式：
12lg3.7KD 1R2.5e1
（8-7）
为了避免繁琐的计算，可根据公式（8-5）和式（8-7）制成 各种形式的表格或线算图。附录4所示的通风管道单位长度摩擦阻 力线算图，可供计算管道阻力时使用。运用线算图或计算表，只要 已知流量、管径、流速、阻力四个参数中的任意两个，即可求得其 余两个参数。
通风除尘管道
如图，在风机4的动力作用下，排风罩（或排风口）1将室 内污染空气吸入，经管道2送入净化设备3，经净化处理达到规 定的排放标准后，通过风帽5排到室外大气中。
室外大气
1 排风罩
5 风帽
2 风管
1 排风罩
有害气体
3 净化设备
4 风机
空调送风系统
如图，在风机3的动力作用下，室外空气进入新风口1， 经进气处理设备2处理后达到 卫生标准或工艺要求后，由风 管4输送并分配到各送风口5 ，由风口送入室内。
解：查附录4，得υ＝14 m/s， R m 0＝7.68 Pa/m
查图8-2得， K t
=0.97
RmKtRm0 =0.97×7.68 Pa/m=7.45 Pa/m
2. 矩形风管的沿程阻力计算
《全国通用通风管道计算表》和附录4的线算图是按圆形风 管得出的，在进行矩形风管的摩擦阻力计算时，需要把矩形风管 断面尺寸折算成与之相当的圆形风管直径，即当量直径，再由此 求得矩形风管的单位长度摩擦阻力。
（2）流量当量直径
设某一圆形风管中的空气流量与矩形风管的空气流量相 等，并且单位长度摩擦阻力也相等，则该圆形风管的直径 就称为此矩形风管的流量当量直径。
流量当量直径可近似按下式计算。
DL=1.37(ab)0.625/（a+b）0.25
以流量当量直径DL和矩形风管的流量L，查附录6所得的 单位长度摩擦阻力Rm ，即为矩形风管的单位长度摩擦阻 力
➢ 分类：包括通风除尘管道、空调管道等。
➢ 作用：把通风进风口、空气的热、湿及净化处理设备、送(排)风 口、部件和风机连成一个整体，使之有效运转。
➢ 设计内容：风管及其部件的布置；管径的确定；管内气体流动时 能量损耗的计算；风机和电动机功率的选择。
➢ 设计目标：在满足工艺设计要求和保证使用效果的前提下，合理 地组织空气流动，使系统的初投资和日常运行维护费用最优。
Pm
1
4Rs
v2 l
2
（1）圆形风管的沿程阻力计算
F Rs X
对于圆形截面风管，其阻力由下式计算：
Pm
1
D
v2
l
2
单位长度的摩擦阻力又称比摩阻。对于圆形风管，由上式可知 其比摩阻为：
RmPm/l
v2
D2
（8-5）
摩擦阻力系数λ与管内流态和风管管壁的粗糙度K/D有关
f(Re， K/D )
图8-1 摩擦阻力系数λ随雷诺数和相对粗糙度的变化
第8章通风管道系统的设计计算
8.0 概述 8.1 风管内气体流动的流态和阻力 8.2 风管内的压力分布 8.3 通风管道的水力计算 8.4 均匀送风管道设计计算 8.5 通风管道设计中的常见问题及其处理措施 8.6 气力输送系统的管道设计计算
8.0 概 述
➢ 定义：把符合卫生标准的新鲜空气输送到室内各需要地点，把室 内局部地区或设备散发的污浊、有害气体直接排送到室外或经净化 处理后排送到室外的管道。
Re
V
D
8.1.2 风管内空气流动的阻力
产生阻力的原因： 空气在风管内流动之所以产生阻力是因为空气是具有粘滞性
的实际流体，在运动过程中要克服内部相对运动出现的摩擦 阻力以及风管材料内表面的粗糙程度对气体的阻滞作用和扰 动作用。 阻力的分类：摩擦阻力或沿程阻力；局部阻力
1 沿程阻力
空气在任意横断面形状不变的管道中流动时，根据流体力学原 理，它的沿程阻力可以按下式确定：
