檐口挑板支架方案
小区工程屋面挑檐钢管三角支撑架方案
小区工程屋面挑檐钢管三角支撑架方案方案:小区工程屋面挑檐采用Φ48钢管三角支撑架作为支撑体系。
为避免斜撑角度太大,斜撑设置在16层、17层。
17层设置垂直支撑。
每榀三角形悬挑架纵向间距1.2m,上口垂直支撑横向间距0.8m。
在17层设置一排斜撑杆,起到卸荷作用,减轻16层斜撑系统荷载,以增大整体支撑系统的稳定性。
工程概况:本工程位于***,地下一层,地上17层,由13幢17层高层住宅及6幢3层住宅组成。
总建筑面积为平方米,总工期为720天。
建筑物高度为49.95m,抗震设防类别为丙类,抗震等级为四级。
本工程采用Φ48钢管三角支撑架作为屋面挑檐的支撑体系。
技术要求:在14层、15层楼梁板混凝土浇筑时,必须沿建筑四周结构梁预埋Φ48钢管。
内脚手架的纵横扫地杆及大横杆与悬挑架水平杆相连,所有水平杆均采用旋转扣件连接。
搭设必须严格按照方案要求进行,钢管间距、角度必须符合设计计算要求。
遇边柱墙时,设置钢管抱箍,与悬挑架连接。
在16层和17层楼面标高处,外架满铺脚手板和钢管悬挑平台满铺脚手片。
悬挑架外侧立面满挂密目网,水平向张挂水平兜网。
混凝土浇筑时需要注意以下事项:1)浇筑屋面梁板混凝土时应先里后外进行;2)混凝土卸料时,不要堆放在挑檐处,应在框架边梁的内侧卸料,然后采用人工铲料到挑檐处,避免荷载集中,分布不均匀;3)操作人员不得集中作业在悬挑部位,尽量减少人员在悬挑部位作业;4)混凝土浇筑过程中需有专人看护支撑体系,时刻关注支撑体系的变化情况。
悬挑架的受力计算需要建立计算模型。
假设为一次超静定结构,根据钢管三角支撑架的受力情况,建立计算模型。
按照钢管脚手架安全技术规范及建筑结构荷载规范,施工荷载按2kN/m²计算,先计算P1、P2,再依据力法及图乘法求得其他杆件受力,最后根据计算的内力进行水平杆及斜支撑杆的受弯、受压验算。
在荷载设计方面,需要考虑面板模板及其支架自重标准值G、新浇筑混凝土自重标准值G、钢筋自重标准值G、施工人员及设备荷载标准值Q、振捣混凝土时产生的荷载标准值、基本风压ω、风荷载标准值ω、当计算支架立柱及其他支承结构构件时的标准值Q1、风压高度变化系数μz和风荷载体型系数μs。
檐口模板支撑方案
檐口模板支撑方案一、工程概况。
咱这个檐口啊,就像房子的帽子沿儿一样,位置挺特殊的。
檐口的尺寸大概是[具体长度]长,[具体宽度]宽,高度呢,从地面往上[具体高度]。
它的形状也有点讲究,不是那种规规矩矩的长方形,有点[描述檐口形状的独特之处]。
周围的环境也得考虑进去,旁边有[列举周围的建筑或者结构],可不能施工的时候磕着碰着人家。
二、支撑方案选择的思路。
1. 稳定压倒一切。
咱得让檐口模板稳稳当当的,就像给它找几个超级可靠的保镖一样。
所以选择支撑方案的时候,首先得看这个方案能不能保证模板在浇筑混凝土的时候纹丝不动。
要是模板晃晃悠悠的,那混凝土还不得流得到处都是,就像调皮的孩子到处乱跑一样,可不行。
2. 材料得实用又经济。
咱不能为了追求高大上,就用那些超级贵又不好使的材料。
要找那种性价比高的,既能满足支撑要求,又不会让老板心疼钱的材料。
就像买菜一样,既要新鲜又要实惠。
三、支撑方案具体设计。
1. 支撑材料。
2. 支撑间距。
主龙骨钢管的间距可不能太大,太大了中间就容易塌下去。
咱就设置成[具体间距数值]吧,就像排兵布阵一样,间距合适才能保证整个支撑体系的稳固。
次龙骨木方的间距也得好好规划,就定成[木方间距数值],这样就能均匀地把模板的重量分散开。
3. 支撑立杆。
立杆可是支撑体系的顶梁柱啊。
它的底部得稳稳地站在地上,就像人的脚扎根在土地里一样。
先把地面处理平整,然后在立杆底部垫上垫板,这个垫板就像给立杆穿上了一双防滑的鞋子,让它站得更稳。
立杆的间距呢,咱设计成[立杆间距数值],排与排之间也要对齐,就像士兵们整齐列队一样。
立杆的高度要根据檐口的高度来调整,但是每根立杆都得保证垂直,要是有个歪歪扭扭的,那整个支撑体系可就危险了,就像队伍里有个调皮捣蛋的家伙,会影响整体的纪律。
四、安装步骤。
1. 前期准备。
在安装支撑之前,先把场地清理干净,那些乱七八糟的东西就像路上的绊脚石一样,不清理掉怎么能顺利施工呢。
然后把材料都准备好,按照规格和数量摆放整齐,就像准备一场盛大的宴会,餐具得摆放得井井有条。
屋面挑檐施工方案
屋面挑檐施工方案屋面挑檐施工方案一、前期准备工作1. 确定施工范围:根据设计图纸和实地勘测,确定屋面挑檐的具体施工范围。
2. 清理现场:清理施工区域内的垃圾和杂物,确保施工区域干净整洁。
3. 搭建安全防护设施:设置施工现场安全警示标志,搭建安全防护网和脚手架,确保施工人员的安全。
二、基础处理1. 检查屋面结构:检查屋面结构的强度和稳定性,修复或加固需要修补的地方。
2. 清洗屋面:清洗屋面表面的灰尘和杂物,确保施工面干净无尘。
三、檐口施工1. 制定施工方案:根据设计图纸,制定施工方案,确定挑檐的具体形状、长度和角度。
2. 安装挑檐支架:根据设计要求,在屋面边缘檐口的位置安装挑檐支架,确保支架的牢固和稳定。
3. 制作挑檐材料:根据施工方案,制作挑檐所需要的材料,如铝合金或不锈钢板。
4. 安装挑檐板材:将挑檐板材按照设计要求固定在支架上,并使用螺栓进行牢固连接。
5. 连接挑檐板材:将挑檐板材之间进行连接,确保连接处的严密性和牢固性。
四、屋面处理1. 安装屋面防水层:根据设计要求,在屋面挑檐的位置涂刷防水涂料,确保屋面的防水性能。
2. 安装屋面绝缘材料:在屋面挑檐的位置铺设绝缘材料,以提高屋面的隔热性能。
3. 进行屋面修复:对于屋面有损坏或破损的部分,进行修复或更换,确保屋面的完整性和美观性。
五、安全施工1. 安全施工措施:在整个施工过程中,严格执行安全操作规程,加强施工现场的安全监督和管理,确保施工人员的安全。
2. 自查自检:施工人员进行自查自检,定期检查施工中的安全隐患和施工质量,及时解决存在的问题。
六、清理收尾1. 清理施工区域:清理施工区域内的垃圾和杂物,确保施工现场的干净整洁。
2. 整理工具设备:对使用过的工具设备进行清洁和整理,妥善存放,以便下次使用。
3. 进行验收:由专业人员对完成的屋面挑檐工程进行验收,确保工程质量符合要求。
以上是一份屋面挑檐施工方案,通过严格的施工措施和合理的施工方法,可以保证屋面挑檐工程的质量和安全性。
挑檐模板支撑架
悬挑模板支架施工方案一、工程概况***********工程位于***市****开发区新校区内,西邻***国道。
该工程屋面四周设计为大跨度的挑檐,悬挑净跨度为3.8m,挑檐距离地面在40m以上,为模板支架施工中的难点、重点。
二、支撑系统选择针对外架的特殊情况,对采用何种外架方式进行多次论证,在综合考评的基础上得出如下结论。
1、如果从室外地面开始满搭钢管脚手架,将使用大量的钢管,而且超高的承重架整体稳定应通过对结构的拉接处理,施工工期长。
因此无论从经济方面还是技术方面,此方案都是不可行的。
2、如采用钢管斜撑脚手架,为满足长细比要求,须在斜撑杆上加设中间拉结杆,极不方便施工,要求的劳动强度高且安全度底。
根据施工现场实际情况出发,经分析研究决定采用型钢挑架和钢管结合的钢悬挑式支撑施工方案。
三、悬挑架方案(详见附图一、二)1、承重平台由22a工字钢作为主梁,主梁由标高37.47处外挑4000mm,间距≦3000。
建筑两端有楼板处,锚固2000mmm,锚固端采用16钢筋拉环固定。
无楼板处在梁顶预埋埋件(-10×250×200),22a 工字钢中部与埋件焊接固定,根部与楼板之间用[10槽钢顶紧。
2、主梁上铺设[10槽钢联梁,间距800mm(端部梁底为400),用于承担竖向荷载,同时使操作平台形成整体,减少侧向变形,提高操作平台的平面刚度,[10槽钢采用直径12螺栓与工字钢固定,每端设两根。
3、九层结构施工完毕后将悬挑主梁用钢丝绳拉结在标高41.97梁上,钢丝绳扣扣紧,每段设置3个。
为避免荷载集中至顶层框梁上,在悬挑跨中部设双钢管斜撑,将部分荷载传至下层楼面。
4、挑檐转角处在柱内预埋工字钢。
因转角处工字钢挑出长达6米,分别在中部及根部用钢丝绳拉结。
另转角工字钢两侧联梁跨长大于3米,[10槽钢强度已不能满足要求,该处采用两根[10槽钢焊接为一根工字形联梁使用。
5、高41.97处悬挑梁留设在悬挑根部留设施工缝,待钢平台安装完毕后与挑檐一起施工。
檐口挑板支架方案(斜撑)

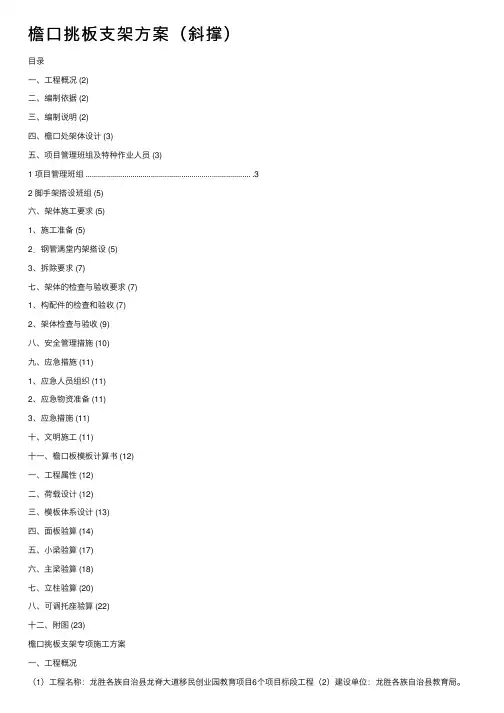

檐⼝挑板⽀架⽅案(斜撑)⽬录⼀、⼯程概况 (2)⼆、编制依据 (2)三、编制说明 (2)四、檐⼝处架体设计 (3)五、项⽬管理班组及特种作业⼈员 (3)1 项⽬管理班组 ................................................................................. .32 脚⼿架搭设班组 (5)六、架体施⼯要求 (5)1、施⼯准备 (5)2.钢管满堂内架搭设 (5)3、拆除要求 (7)七、架体的检查与验收要求 (7)1、构配件的检查和验收 (7)2、架体检查与验收 (9)⼋、安全管理措施 (10)九、应急措施 (11)1、应急⼈员组织 (11)2、应急物资准备 (11)3、应急措施 (11)⼗、⽂明施⼯ (11)⼗⼀、檐⼝板模板计算书 (12)⼀、⼯程属性 (12)⼆、荷载设计 (12)三、模板体系设计 (13)四、⾯板验算 (14)五、⼩梁验算 (17)六、主梁验算 (18)七、⽴柱验算 (20)⼋、可调托座验算 (22)⼗⼆、附图 (23)檐⼝挑板⽀架专项施⼯⽅案⼀、⼯程概况(1)⼯程名称:龙胜各族⾃治县龙脊⼤道移民创业园教育项⽬6个项⽬标段⼯程(2)建设单位:龙胜各族⾃治县教育局。
(3)设计单位:桂林市建筑设计研究院。
(4)建设地点:龙胜县龙脊⼤道移民创业园内。
(5)建设规模:约23075.92。
(6)结构类型及层数:框架结构,地上3-6层,建筑⾼度23⽶。
(7)招标范围:施⼯图纸范围内的建筑、⽔电安装等配套⼯程。
(8)质量要求:合格。
我公司承诺达到国家相关施⼯质量验收规范合格标准。
(9)⼯期要求:合同⼯期300天(⽇历天),本专项施⼯⽅案⼯期为150天。
⼆、编制依据1、《建筑施⼯扣件式钢管脚⼿架安全技术规程》JGJ130-20112、《混凝⼟结构⼯程施⼯质量验收规范》GB5024-20153、《建筑施⼯⾼处作业安全技术规范》JGJ80-20164、《建筑施⼯安全检查标准》JGJ59-20115、《建筑结构荷载规范》GB50009-20166、《建筑施⼯模板安全技术规范》 JGJ162-2015;7、《建筑施⼯模板及作业平台钢管⽀架构造安全技术规范》DB45/T618-2009;8、《⼴西壮族⾃治区建设⼯程质量管理条例》9、本⼯程总体施⼯组织设计10、设计施⼯图纸、会审纪要三、编制说明根据本⼯程设计的外形特点(顶层屋⾯层有外挑檐⼝),屋⾯部分檐⼝位置最⼤悬挑长度为1500mm,檐⼝标⾼为19.04m,檐⼝板厚度为150mm。
屋面065米挑檐模板支撑方案
屋面065米挑檐模板支撑方案

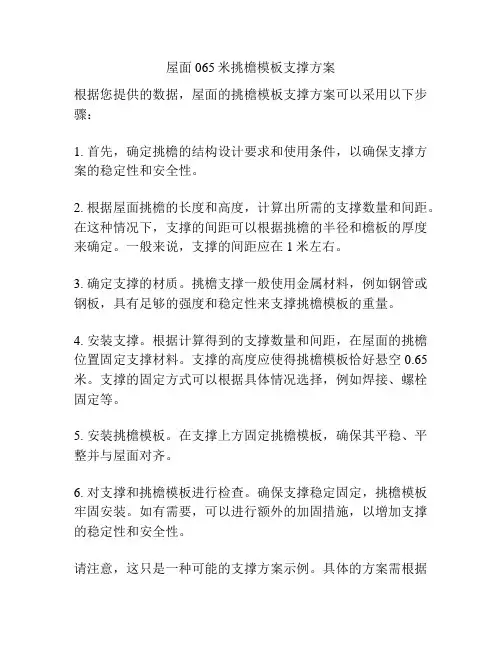

根据您提供的数据,屋面的挑檐模板支撑方案可以采用以下步骤:
1. 首先,确定挑檐的结构设计要求和使用条件,以确保支撑方案的稳定性和安全性。
2. 根据屋面挑檐的长度和高度,计算出所需的支撑数量和间距。
在这种情况下,支撑的间距可以根据挑檐的半径和檐板的厚度来确定。
一般来说,支撑的间距应在1米左右。
3. 确定支撑的材质。
挑檐支撑一般使用金属材料,例如钢管或钢板,具有足够的强度和稳定性来支撑挑檐模板的重量。
4. 安装支撑。
根据计算得到的支撑数量和间距,在屋面的挑檐位置固定支撑材料。
支撑的高度应使得挑檐模板恰好悬空0.65米。
支撑的固定方式可以根据具体情况选择,例如焊接、螺栓固定等。
5. 安装挑檐模板。
在支撑上方固定挑檐模板,确保其平稳、平整并与屋面对齐。
6. 对支撑和挑檐模板进行检查。
确保支撑稳定固定,挑檐模板牢固安装。
如有需要,可以进行额外的加固措施,以增加支撑的稳定性和安全性。
请注意,这只是一种可能的支撑方案示例。
具体的方案需根据
