电动车控制器维修手册

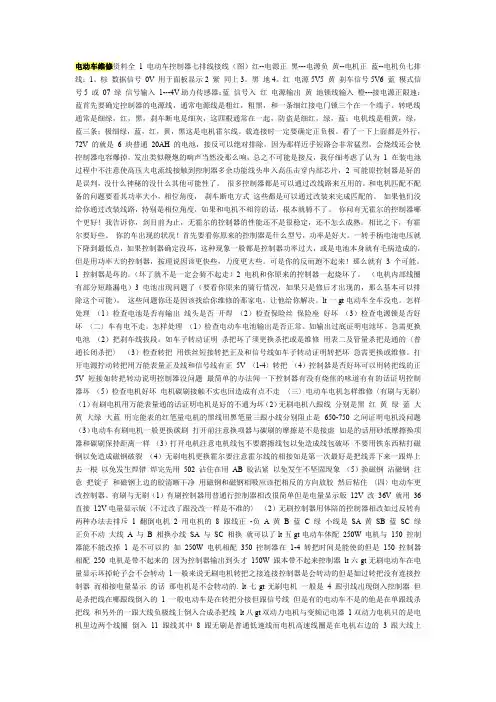

电动车维修资料全1 电动车控制器七排线接线
电动车维修资料全1 电动车控制器七排线接线（图）红--电源正黑---电源负黄--电机正蓝--电机负七排线：1。
棕数据信号0V 用于面板显示2 紫同上3。
黑地4。
红电源5V5 黄刹车信号5V6 蓝模式信号5 或07 绿信号输入1---4V助力传感器：蓝信号入红电源输出黄地锁线输入橙---接电源正限速：蓝首先要确定控制器的电源线，通常电源线是粗红，粗黑，和一条细红接电门锁三个在一个端子。
转吧线通常是细绿，红，黑，刹车断电是细灰，这四根通常在一起，防盗是细红，绿，蓝；电机线是粗黄，绿，蓝三条；极细绿，蓝，红，黄，黑这是电机霍尔线。
载连接时一定要确定正负极。
看了一下上面都是外行，72V 的就是6 块普通20AH 的电池，接反可以绝对排除，因为那样近乎短路会非常猛烈，会烧线还会使控制器电容爆掉，发出类似鞭炮的响声当然没那么响，总之不可能是接反，我仔细考虑了认为 1 在装电池过程中不注意使高压大电流线接触到控制器多余功能线头串入高压击穿内部芯片，2 可能原控制器是好的是误判，没什么神秘的没什么其他可能性了。
很多控制器都是可以通过改线路来互用的。
和电机匹配不配备的问题要看其功率大小，相位角度，刹车断电方式这些都是可以通过改装来完成匹配的。
如果他们没给你通过改装线路，特别是相位角度，如果和电机不相符的话，根本就骑不了。
你问有无霍尔的控制器哪个更好！我告诉你，到目前为止，无霍尔的控制器的性能还不是很稳定，还不怎么成熟。
相比之下，有霍尔要好些。
你的车出现的状况！首先要看你原来的控制器是什么型号，功率是好大。
一转手柄电池电压就下降到最低点，如果控制器确定没坏，这种现象一般都是控制器功率过大，或是电池本身就有毛病造成的，但是用功率大的控制器，按理说因该更快些，力度更大些。
可是你的反而跑不起来！那么就有 3 个可能。
1 控制器是坏的。
（坏了就不是一定会骑不起走）2 电机和你原来的控制器一起烧坏了。
（电机内部线圈有部分短路漏电）3 电池出现问题了（要看你原来的骑行情况，如果只是修后才出现的，那么基本可以排除这个可能）。
电动车控制器的常见故障诊断及维修技巧
电动车控制器的常见故障诊断及维修技巧有人说控制器是电动车的“大脑”，这话一点不假。
电动车的控制器是电动车重要四大件之一，控制着电动车电机的启动、运行、进退、速度、停止。
如果控制器出了问题，车辆或许就不能正常行驶了。
下面是小编整理的控制器的常见故障诊断及维修技巧：电动车控制器问题1：电动车骑行噪音大，速度变慢，零启动会抖动。
诊断及维修：这属于电机缺相症状，现在控制器多为智能的，由于缺相零启动会抖动。
这可能是电机霍尔损坏而产生的“病态”，还有一种可能就是控制器内部某一相线电路出现问题。
先仔细检查连接线是否有问题后，霍尔，连接线都检测正常的话，那么就是控制器内部元件产生了故障，请更换控制器！问题2：加转把有时能转，有时要助力一下电机才能转？诊断及维修：检查下相线是否接插好，还不能解决问题则控制器有损坏，需要更换。
问题3：通电不走推行费力，推行时发出“噔噔蹬”的声音。
诊断及维修：出现这种情况是电机线因接触虚接造成连电短路，可以拔掉电机三根粗相线，推车费力现象消失，说明控制器坏了，请给予更换。
如果依然推行困难，电机的问题，有可能电机线圈短路烧坏造成的。
电动车控制器问题4：启动时噪音大是什么原因?诊断及维修：1.电机自身噪音大，电机因设计或过热，使用较久后可能导致启动时噪音大，解决方法：更换电机。
2.控制器和电机匹配问题，控制器软件处理不完善，兼容性不强。
解决方法：更换高标控制器。
3.电机启动到某一速度后与电动自行车产生共振，解决方法：换用其它电动自行车或控制器为此类车专门做匹配（效果可能不会很明显）。
问题5：电动车能正常启动但是跑几米马上就不行了。
诊断及维修：引起这一现象的因素有：1、电量不足，控制器起到欠压保护状态。
2、检查线路是否接触不良，待速度上升电流增大通电有“阻碍”而断电，这往往就是虚焊！3、控制器问题，控制器内部原件虚焊或内部原件损坏。
电动车都有一个欠压值，当行驶到欠压点控制器就会停止供电骑行或速度减慢。

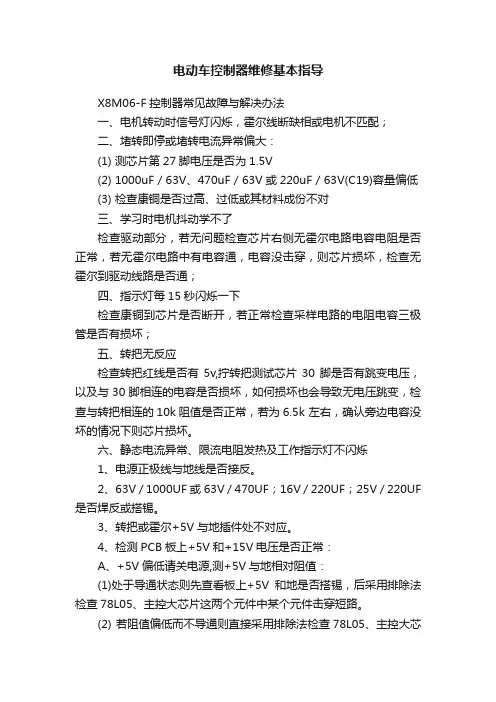

电动车控制器维修基本指导
电动车控制器维修基本指导X8M06-F控制器常见故障与解决办法一、电机转动时信号灯闪烁，霍尔线断缺相或电机不匹配；二、堵转即停或堵转电流异常偏大：(1) 测芯片第27脚电压是否为1.5V(2) 1000uF / 63V、470uF / 63V或220uF / 63V(C19)容量偏低(3) 检查康铜是否过高、过低或其材料成份不对三、学习时电机抖动学不了检查驱动部分，若无问题检查芯片右侧无霍尔电路电容电阻是否正常，若无霍尔电路中有电容通，电容没击穿，则芯片损坏，检查无霍尔到驱动线路是否通；四、指示灯每15秒闪烁一下检查康铜到芯片是否断开，若正常检查采样电路的电阻电容三极管是否有损坏；五、转把无反应检查转把红线是否有5v,拧转把测试芯片30脚是否有跳变电压，以及与30脚相连的电容是否损坏，如何损坏也会导致无电压跳变，检查与转把相连的10k阻值是否正常，若为6.5k 左右，确认旁边电容没坏的情况下则芯片损坏。
六、静态电流异常、限流电阻发热及工作指示灯不闪烁1、电源正极线与地线是否接反。
2、63V / 1000UF或63V / 470UF；16V / 220UF；25V / 220UF 是否焊反或搭锡。
3、转把或霍尔+5V与地插件处不对应。
4、检测PCB板上+5V和+15V电压是否正常：A、+5V偏低请关电源,测+5V与地相对阻值：(1)处于导通状态则先查看板上+5V和地是否搭锡，后采用排除法检查78L05、主控大芯片这两个元件中某个元件击穿短路。
(2) 若阻值偏低而不导通则直接采用排除法检查78L05、主控大芯片这两个元件中由于某个元件软损伤而发生阻值偏低。
B、若+15V偏低请关电源(1) 查看78L05有无虚焊或搭锡。
(2) 测78L05三脚，两两之间的阻值是否变小和其周边的电容是否参数偏低。
(3) 测三相下桥驱动三极管有无损坏。
(4) +15V对地滤波贴片电容是否软击穿短路。
(5) 贴片358是否损坏。
详解电动车控制器结构原理与维修
控制器的结构与原理（一）控制器的组成与工作原理1．有刷控制器的结构与工作原理电动自行车的控制器是电动自行车的驱动系统，它是电动车整车中的核心部件。
它的主要作用是控制电动机的转速。
控制器和调速转把配合，控制电动机的转速，能随刹车开关的闭合使电动机断电。
并通过仪表控制线路，使仪表显示电源电压、欠压及行驶里程。
另外控制器还加入其他功能，例如定速巡航、零启动、反充电（能量再生）、行车里程计算与显示、电制动和智能助力控制，以及各种状态的指示功能等。
控制器的工作是由脉冲信号控制功率管的开启和关闭时间，决定电动机换向的顺序和时间，从而决定电动机的转向和转速。
目前电动自行车的控制器，无论是有刷的还是无刷的，普遍采用脉宽调速（PWM）方式，控制器内部必须具有PWM发生器电路、电源电路、功率器件、功率器件驱动电路、控制部件（转把、闸把、电动机霍尔等）信号的采集与处理电路、过电流与欠电压等保护电路。
（1）有刷控制器的结构有刷控制器的外形如图1所示。
有刷控制器的内部主要由集成电路和外围元器件组成。
有刷控制器的内部结构如图2所示。
（2）控制器的工作原理有刷控制器的工作原理如图3所示。
转把有5V或6. 25V供电电压，而闸把有5V、12V、15V、18V等几种供电电压。
3）限电流保护电路当电动机异常或其他原因造成场效应晶体管电流增大时，限电流保护电阻上的电压相应升高，该升高电压加到主芯片控制电路而使主芯片内部逻辑电路动作，切断输出驱动信号，场效应晶体管因无驱动电压而截止，电路得到保护。
4）驱动电路驱动电路是把主芯片输出的微弱驱动脉冲电压加以放大，加到场效应晶体管的栅极，使其达到良好的饱和状态而导通。
5）输出电路控制器的输出功率管一般使用场效应晶体管，它的栅极得到驱动后，场效应晶体管饱和导通。
它相当于一个电子开关，导通时相当于开关闭合，接通电动机的工作电源，电动机得到电而转动。
场效应晶体管截止时，相当于切断电动机工作电源，电动机失电而停转。
电动车控制器维修
2009-04-20 12:08 P.M.单片机PICl6F72是目前电瓶车控制器主流控制芯片，配合2只74HC27(3输入或非门电路)；1只74HC04D(反相器)；1只74HC08D(双输入与门)和一片LM358(双运放)，组成一款比较典型的无刷电瓶车控制器，具有60°和120°驱动模式自动切换功能，其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外，均为开锁停车状态数据)。
一、电路简介与自检开通电门锁，48V电瓶直流电经电门锁线输入到控制器，一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用，另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体，①脚外接R13、C25组成复位电路，电门锁开锁，单片机得电工作后即进入初始化自检状态，它主要检测：1．由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2．由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V，①脚输出约3.6V)。
3．转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4．刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5．电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V，其他为0V)。
自检后的状态由LED2显示结果，以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过，当转动转把时，U6根据转把输出电压的大小，将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合，从而达到控制无刷电机速度的目的，不同的速度对应不同的电机电流，同时行驶速度与电机换相频率成正比。
电动车控制器维修教程
电动车控制器维修教程
电动车控制器是电动车的重要部件之一，其主要功能是控制电动车的速度、刹车、逆变、转向和照明等。
在电动车使用过程中，控制器面临各种各样的问题，需要进行维修。
首先，如果电动车控制器失效，我们可以首先检查电池电量是否充足。
如果电池电量过低，可能导致控制器无法正常工作。
解决方法是及时充电或更换电池。
其次，我们需要检查控制器接线是否松动或损坏。
如果接线松动，可以重新连接好；如果接线损坏，需要更换新的接线。
另外，控制器可能会因为过热而停止工作。
解决方法是让控制器进行冷却，等待一段时间后再尝试使用。
如果控制器经常过热，可能是因为使用时间过长造成的，需要更换新的控制器。
此外，控制器的驱动管或IGBT管可能会损坏。
这时可以使用万用表进行测量，如果测量结果异常，说明驱动管或IGBT管损坏，需要更换新的管件。
还有一种情况是控制器的程序出现错误。
可以尝试进行设置恢复，将控制器恢复到出厂设置。
如果问题仍然存在，可能是程序存储器损坏，需要更换新的存储器。
维修控制器时要注意安全。
在维修过程中，务必断开电源，避免电池发生意外放电导致触电。
同时，应使用正确的工具进行维修操作，避免损坏其他部件。
总之，电动车控制器的维修需要综合考虑多个因素。
在维修过程中，应注意排查故障原因，逐一解决问题。
如果实在无法解决，建议寻求专业人员的帮助。
维修完成后，还需要进行测试确保控制器正常工作，以确保电动车的安全和正常运行。
电动车控制器故障维修方法
电动车控制器故障维修方法
电动车控制器是电动车的核心部件之一，它的主要作用是控制电动车的电机转速和方向，以实现电动车的正常行驶。
然而，由于长期使用或其他原因，电动车控制器也会出现故障，导致电动车无法正常行驶。
那么，如何进行电动车控制器的故障维修呢？
我们需要了解电动车控制器的基本原理和结构。
电动车控制器主要由电路板、电容、电阻、晶体管等组成，其中电路板是控制器的核心部件，它负责控制电机的转速和方向。
当电动车控制器出现故障时，我们需要先检查电路板上的元器件是否正常，如有损坏或烧坏的元器件需要及时更换。
我们需要检查电动车控制器的电源是否正常。
电动车控制器需要接受电池组提供的直流电源，如果电池组电压不稳定或电池组连接不良，就会导致电动车控制器无法正常工作。
因此，我们需要检查电池组的电压是否稳定，电池组连接是否牢固，如有问题需要及时处理。
我们需要检查电动车控制器的接线是否正确。
电动车控制器需要与电机、电池组、车灯等部件进行连接，如果接线不正确或接触不良，就会导致电动车控制器无法正常工作。
因此，我们需要检查电动车控制器的接线是否正确，如有问题需要及时调整。
电动车控制器的故障维修需要我们具备一定的电子知识和技能，同
时需要耐心和细心地进行检查和维修。
如果遇到复杂的故障，建议及时寻求专业的维修人员进行处理，以确保电动车的安全和正常使用。
详解电动车控制器结构原理与维修
详解电动车控制器结构原理与维修（六）电动自行车无刷控制器完全没有电压输出电动自行车无刷控制器完全没有电压输出故障，其维修方法如下。
检测时将万用表设置在直流电压＋50V挡，检测6路MOS管栅极电压是否与转把的转动呈对应关系。
如没有对应关系，表示控制器里的PWM电路或MOS管驱动电路有故障。
检测芯片的输入、输出引脚的电压是否与转把转动角度有对应关系，可以判断出是哪些芯片有故障。
更换损坏的芯片，故障即可排除。
（七）电动自行车飞车电动自行车飞车是指一打开电源锁，即出现电动机高速运转，转速无法控制。
电动自行车一般采用PWM方式调整速度和执行各种保护功能，其主要执行部件是功率型MOS管、续流二极管和优质大容量电容。
当MOS管被击穿直通后，电动机失去控制，其堵转冲击电流可达数十安，强制制动在短时间内也可能无法断开熔断器。
出现上述故障的主要原因是：①调速转把不起调速作用；②控制器损坏。
首先检查调速转把与控制器三根接线是否接错，若接错，应重新连接。
若接线正常，说明调速转把有故障，应清洗或更换感光片，或擦拭感光管。
若仍不能排除故障，则应更换调速转把。
若调速转把正常，则应检查控制器。
用万用表的二极管挡位检测MOS管三个引脚，三个引脚之间应没有短路，否则说明MOS管损坏。
更换同型号的场效应管，故障即可排除。
若制动时出现飞车，主要原因是控制器进了水，导致控制器不能断电而造成飞车，因此平时注意控制器不要被雨淋；或用水洗车时，注意控制器不能进水，避免造成线路短路。
为了防止飞车的发生，在设计上应选择优质的关键器件。
并且在发生异常时，应能及时处理。
如绿源电动自行车采用的“紧急熄火开关”装置，可有效防止飞车。
（八）电动自行车打开电源锁开关转动手把，电动机不转或在骑行中突然停转出现打开电源锁开关，转动手把，电动机不转或在骑行中突然停转的故障时，首先应检查转把线是否断路，或插接件是否接触不良。
接着检查闸把线是否断路和短路。
若正常，故障为在控制器中的场效应管烧毁，处在开路状态。
电动滑板车控制器维修手册
电动滑板车控制器维修手册1. 引言在日常使用电动滑板车的过程中，控制器是一个关键的组件，它负责控制电动机的转速和方向，同时也负责保护电动滑板车的其他部件。
然而，由于各种原因，控制器可能会出现故障，导致车辆无法正常运行。
本手册旨在提供一些关于电动滑板车控制器维修的基本知识，帮助用户快速诊断和修复控制器故障。
2. 控制器故障诊断当电动滑板车出现故障时，首先需要判断是控制器出现问题还是其他部件出现问题。
以下是一些常见的控制器故障症状以及可能的原因：2.1 电动滑板车无法启动- 电池电量不足：检查电池是否已经充满或更换电池。
- 控制器损坏：使用万用表测试控制器输入和输出的电压是否正常。
- 电动机故障：检查电动机是否损坏或与控制器连接是否松动。
2.2 电动滑板车速度减慢- 电池电量低：检查电池电量是否需要充电。
- 控制器过热：让电动滑板车休息一段时间，以降低控制器温度。
- 电动机故障：检查电动机是否正常运转，可能需要更换电动机。
2.3 电动滑板车失去方向控制- 控制器损坏：检查控制器是否有明显的物理损坏，如烧焦或螺丝松动。
- 方向开关故障：检查方向开关是否损坏或松动，可能需要更换开关。
3. 控制器维修步骤3.1 断开电源在进行任何维修工作之前，确保将电动滑板车的电源断开，以避免电击。
拔下电池并确保电动滑板车不会意外启动。
3.2 检查控制器连接检查控制器连接是否牢固，没有松动或脱落的电线。
如果发现松动或脱落的电线，重新连接它们。
使用绝缘胶带将电线固定在适当的位置以提高可靠性。
3.3 测试控制器输入和输出电压使用万用表测试控制器的输入和输出电压。
检查控制器输入端的电压是否与电池电压一致，并确保输出电压符合电动滑板车的规格要求。
如果输入或输出电压异常，有可能是控制器本身出现故障。
3.4 更换控制器如果确定控制器故障，并且无法修复，那么就需要更换控制器。
根据电动滑板车的品牌和型号，购买相应的控制器，并按照说明书进行更换。
电动车维修手册
电动车维修手册1. 介绍电动车作为一种环保、经济、便利的交通工具，在现代社会得到广泛应用。
然而，电动车在长时间使用过程中会遇到一些常见的故障和问题。
本手册旨在为用户提供一份电动车维修指南，帮助他们解决一些常见的问题，并提供维修和保养的建议。
2. 安全提醒在进行任何维修工作之前，请确保电动车已经停放在安全位置，并断开电源。
切记在没有专业人士的指导下进行高难度的维修工作，以免发生意外伤害。
为了确保您的安全，请按照以下步骤进行维修工作。
3. 常见故障与排查3.1 电池无法充电- 检查电池是否连接正确，并且电路没有损坏。
- 检查充电器是否正常工作，可以尝试使用其他充电器充电。
- 如果电池老化严重，可能需要更换新电池。
3.2 电动车无法启动- 检查电池电量是否低于安全值，如果是，请充电。
- 检查电源开关是否打开，并且连接是否牢固。
- 检查电驱动系统是否正常工作，可能需要检查电机、线路等部件。
3.3 刹车失效- 检查刹车线路是否有漏液或损坏，需要及时更换损坏部件。
- 检查制动器是否松动，需要进行调整或更换。
3.4 电动车噪音异常- 检查车辆底盘是否有异物或松动的部件，需要进行清理或固定。
- 检查传动系统是否正常工作，可能需要更换链条或齿轮。
4. 维修与保养4.1 每月保养- 清洁电动车的外部和底盘，以确保零部件的正常工作。
- 检查螺丝和紧固件是否松动，需要及时紧固。
- 检查刹车线路是否漏液，如果有，需要修复或更换。
4.2 定期保养- 检查电池电量是否正常，如果电量持续下降，可能需要更换电池。
- 检查电机和传动系统是否正常工作，需要及时润滑和维护。
- 检查刹车系统是否灵敏，如果失灵，可能需要更换刹车片。
4.3 制冷系统保养- 对电动车的制冷系统进行定期保养，确保散热效果良好。
- 检查冷却液和冷凝器是否正常，需要清洁或更换。
5. 常见问题解答5.1 为什么电动车行驶距离越来越短？- 可能是电池老化，需要更换新电池。
智能无刷电动车控制器接线图电动车控制器维修
智能无刷电动车控制器接线图电动车控制器维修智能无刷电动车控制器接线图1·引言1·1 概述本文档提供了智能无刷电动车控制器接线图及其维修指南。
该接线图是为了帮助用户正确连接电动车控制器，并能够维修常见的问题。
在使用本文档之前，请确保已经仔细阅读了电动车控制器的操作手册。
1·2 适用范围本文档适用于智能无刷电动车控制器型号 X，Y，Z等。
2·接线图下面是智能无刷电动车控制器的接线图：[插入接线图]3·接线说明3·1 电池接线接线过程：●将电池正极红色电缆连接到控制器的电池正极接口。
●将电池负极黑色电缆连接到控制器的电池负极接口。
3·2 电机接线接线过程：●将电机A相线接到控制器的A相接口。
●将电机B相线接到控制器的B相接口。
●将电机C相线接到控制器的C相接口。
3·3 控制面板接线接线过程：●将控制面板的电源正极红色电缆连接到控制器的控制面板正极接口。
●将控制面板的电源负极黑色电缆连接到控制器的控制面板负极接口。
4·维修指南4·1 故障排除●若电动车无法启动，请检查电池接线是否正确连接。
●若电动车无法正常加速，请检查电机接线是否正确连接。
●若控制面板无法显示，请检查控制面板接线是否正确连接。
4·2 常见问题●问题1：电动车无法启动。
解决方案：检查电池接线是否正确连接，并确认电池是否充满电。
●问题2：电动车无法正常加速。
解决方案：检查电机接线是否正确连接，并确保电机没有损坏。
●问题3：控制面板无法显示。
解决方案：检查控制面板接线是否正确连接，并确保控制面板正常工作。
附件：无（可根据实际情况添加附加的维修材料）法律名词及注释：1·智能无刷电动车控制器：一种控制电动车运行的电子设备，采用无刷电机驱动系统，并具有智能控制功能。
2·电池：存储电能的装置，为电动车提供动力。
3·电机：将电能转化为机械能的装置，用于驱动电动车的运行。
电动车控制器的检修技能
电动车控制器的检修技能
一、控制器外观检查
1. 检查控制器的外观，查看是否有明显的破损、变形或腐蚀。
2. 检查控制器的安装是否牢固，确保没有松动或移位的情况。
二、电源及接地检查
1. 检查控制器的电源输入是否正常，包括电压和电流是否在规定范围内。
2. 检查控制器的接地是否良好，确保没有虚接或断路的情况。
三、输入信号检测
1. 学习如何检测控制器的输入信号，如车速信号、刹车信号等。
2. 掌握使用测量工具或示波器等设备进行信号检测的方法。
四、输出信号检测
1. 学习如何检测控制器的输出信号，如电机驱动信号、灯光控制信号等。
2. 掌握使用测量工具或示波器等设备进行信号检测的方法。
五、功能测试与调整
1. 学习如何对控制器进行功能测试，如启动、加速、刹车等功能。
2. 掌握根据测试结果对控制器进行调整的方法，以优化其性能。
六、故障诊断与分析
1. 学习如何根据故障现象判断控制器的故障原因，如无法启动、行驶异常等。
2. 掌握使用测量工具和诊断软件进行故障诊断的方法。
七、控制器维修与更换
1. 学习控制器的常见维修方法，如更换元件、修复线路等。
2. 掌握控制器的更换流程和注意事项，以确保维修工作的安全与质量。
电动车双模控制器的维修方法
电动车双模控制器的维修方法电动车双模控制器是电动车中的核心部件之一，用于控制电动车的加速、制动、倒车等功能。
但是，由于长时间的使用或者非法改装等原因，电动车双模控制器容易出现故障。
本文将介绍一些常见的电动车双模控制器故障及其维修方法。
常见故障一：无法启动当电动车双模控制器无法启动时，首先需要检查电池电量是否充足。
如果电池电量充足，则需要检查控制器是否受损，具体步骤如下：1.拆卸电动车双模控制器外壳，检查电路板是否有受损的地方，如有损坏需要更换电路板。
2.使用万用表检查电路板上的关键元器件是否正常工作，如有损坏需更换。
3.检查控制器上是否存在铁锈或者潮湿的情况，如有需及时清理干燥。
常见故障二：电机无法正常工作当电动车双模控制器能正常启动但电机无法工作时，需要先检查电机线路是否正常，如果正常，则需要检查控制器上的驱动管是否损坏，具体步骤如下：1.使用万用表检查控制器上的驱动管是否正常工作，如有损坏需更换。
2.检查控制器上的滤波电容器是否损坏，如有损坏需更换。
3.检查控制器上的电机线圈是否损坏，如有损坏需更换。
常见故障三：制动失灵当电动车双模控制器出现制动失灵的故障时，需要先检查制动器是否有故障，如果制动器正常工作，则需要检查控制器上的晶闸管是否损坏，具体步骤如下：1.使用万用表检查控制器上的晶闸管是否正常工作，如有损坏需更换。
2.检查控制器上的控制电路是否受损，如有损坏需更换受损元器件。
3.检查控制器上的滤波器是否正常工作，如有损坏需更换。
常见故障四：倒车失灵当电动车双模控制器出现倒车失灵的故障时，需要先检查倒车器是否有故障，如果倒车器正常工作，则需要检查控制器上的继电器是否损坏，具体步骤如下：1.使用万用表检查控制器上的继电器是否正常工作，如有损坏需更换继电器。
2.检查控制器上的控制电路是否受损，如有损坏需更换受损元器件。
3.检查控制器上的滤波电容器是否正常工作，如有损坏需更换。
注意事项在维修电动车双模控制器时，需要遵守以下注意事项：1.严格按照维修步骤进行操作，并使用专业的工具和设备。
电动滑板车电控系统维修手册
电动滑板车电控系统维修手册一、前言电动滑板车作为一种环保、便捷的交通工具，正逐渐受到人们的喜爱。
然而，在长时间的使用过程中，电控系统可能会出现各种故障。
本手册旨在为用户提供关于电动滑板车电控系统维修的详细指导，帮助用户较好地解决电控系统故障。
二、电控系统概述电动滑板车的电控系统是控制整个车辆运行的核心部件，包括主控板、电池管理系统、电机控制器等。
主控板负责接收来自手柄的指令，并通过电池管理系统提供的电能控制电机控制器，使电动滑板车能够实现加速、刹车、灯光等功能。
三、故障诊断与维修步骤1. 故障现象描述在进行电动滑板车电控系统维修前，首先需要准确描述故障现象。
用户可以详细描述电动滑板车在使用过程中的异常表现，比如是否无法启动、无法加速、无法刹车等。
2. 故障排查步骤（1）检查电池电量：确保电池电量充足，无需充电。
（2）检查电源线连接：检查电源线是否连接松动或损坏。
（3）检查电机控制器：检查电机控制器是否正常运行，如有异常需更换。
（4）检查主控板：检查主控板是否正常工作，如有故障需更换。
3. 故障维修方法根据具体的故障原因，进行相应的维修操作。
常见的故障处理方法包括：（1）更换电池：如电池已损坏或老化，应及时更换为新的电池。
（2）修复或更换电源线：如电源线出现断裂或损坏，应修复或更换为新的电源线。
（3）更换电机控制器：如电机控制器出现故障，应及时更换为相同型号的电机控制器。
（4）更换主控板：如主控板出现故障，应及时更换为同一型号的主控板。
四、维护保养与注意事项1. 维护保养（1）定期检查电池：每隔一段时间，检查电池性能，如电量是否充足，是否存在损坏或老化。
（2）保持电池通风：电池应放置在通风良好的地方，避免过热情况的发生。
（3）清洁电控系统：定期清洁电控系统，避免灰尘或脏物积累导致故障发生。
2. 注意事项（1）避免长时间充电：避免将电动滑板车长时间连续充电，以免损坏电池。
（2）避免水淹：电控系统应避免暴雨天气，以免受潮损坏。
电动车控制器维修指导
电动车控制器维修指导电动车控制器作为电动车的“大脑”，是电动车上最重要的配件，电动车控制器的质量和性能直接关系到电动车的质量和性能，也关系着消费者的直接人身安全。
电动车控制器一旦出现故障必须立刻进行维修，否则将会给消费者造成很大的不便，下面来高标科技简要的介绍一些常用的电动车控制器维修方法。
高标科技提示：当电动车控制器出现以下故障情况，可以根据步骤自己排查一下故障的原因并且简单修复，但是故障情况不明和比较重大的情况还是建议去电动车维修站找专门的维修人员检查：无刷控制器电源与闸把的故障，可以参照有刷控制器的故障排除方法先予排除。
对无刷控制器而言，还有其特有故障现象，一般分以下几点：1.缺相无刷控制器缺相分主相位缺相和霍耳缺相两种情况。
主相位缺相的检测方法可以参照有刷控制器飞车故障排除法，检测MOS管是否击穿，无刷控制器MOS管击穿一般是某一个相位的上下两个一对MOS管同时击穿，更换时确保同时更换。
无刷控制器的霍耳缺相表现为控制器不能识别电机霍耳信号。
检测方法是：拔开控制器与无刷电机的霍耳引线，控制器在通电状态，用万用表的+20V直流（DC）档，黑表笔靠在控制器霍耳引线的黑线上，红表笔测量控制器的其它霍耳引线，应该有+5V以上的电压。
否则说明控制器内部霍耳处理电路出现故障。
通过测量霍耳引线的滤波电容和主控制芯片的相应引脚进一步判断故障位置，更换滤波电容或更换主控芯片可以排除故障。
2.完全没有输出用万用表直流电压+50V档检测6路MOS管栅极电压是否与转把的转动角度呈对应关系，如没有对应关系，表示控制器里的PWM电路或MOS管驱动电路有故障。
参照无刷控制器主相位检查测量点(见图）电压与转把转动角度的正比关系，判断出是哪些芯片有故障，更换同型号的芯片可以排除故障。
3.更换集成电路的方法与注意事项在检测出集成电路损坏的情况下，就需要更换集成电路了。
这里介绍一下常用的操作方法：1、拆卸集成电路：用酒精灯火焰外焰加热PCB板焊接集成电路引脚焊盘，快速均匀的移动PCB，直至所有焊盘的焊锡融化，用镊子将集成电路从PCB上取下。
控制器维修手册
控制器维修手册1. 引言控制器作为现代电子设备中关键的部件之一，承担着控制和管理系统的功能。
本手册旨在为维修人员提供控制器故障排查和修复的指导。
2. 前提条件2.1 确保面板与电源正常连接2.2 准备所需工具和材料2.3 具备基本的电子设备维修知识3. 常见故障及处理方法3.1 无法开机3.1.1 检查电源连接是否松动或断开3.1.2 检查电源线是否损坏3.1.3 检查电源开关是否正常工作3.1.4 若电源正常，可能存在内部故障，需要进一步诊断3.2 控制器死机或反应迟缓3.2.1 重启控制器，检查是否解决问题3.2.2 清理控制器内部的灰尘和杂物3.2.3 若问题仍然存在，可能存在软件或硬件故障，需要进一步诊断3.3 控制信号异常3.3.1 检查连接控制器的传感器和执行器是否正常工作3.3.2 检查控制器输入和输出端口是否正常连接3.3.3 若连接正常，可能存在控制器芯片损坏或软件故障4. 维修流程4.1 诊断故障4.1.1 仔细观察控制器的工作状态4.1.2 使用便携式测试仪器进行测试4.1.3 分析测试结果，确定可能的故障原因4.2 维修控制器4.2.1 关闭电源，拔掉电源线4.2.2 打开控制器外壳，注意避免静电损坏4.2.3 检查控制器内部电路板，修复或更换损坏的元件4.2.4 清理控制器内部的灰尘和杂物4.2.5 检查控制器连接线路，修复或更换损坏的线缆4.3 测试修复效果4.3.1 将控制器外壳盖好，插上电源线4.3.2 打开电源，观察控制器工作状态4.3.3 进行功能测试，确保控制器能够正常工作4.4 故障记录和报告4.4.1 记录维修过程中所发现的问题和解决方法4.4.2 制作维修报告，包括故障原因、修复过程和测试结果5. 预防措施5.1 定期进行控制器的保养和清洁5.2 避免控制器长时间超负荷使用5.3 定期更新控制器的软件和驱动程序5.4 注意维护工作记录和维修历史，掌握控制器的使用情况6. 结论控制器的维修需要维修人员具备一定的电子设备维修知识和技能。
电动滑板车控制器维修手册
电动滑板车控制器维修手册第一章控制器基本原理及工作原理电动滑板车控制器是电动滑板车的核心部件之一，主要负责调节电动滑板车电能的输入输出，控制车速和提供安全保护功能。
为了能够更好地理解和维修电动滑板车控制器，我们首先需要了解其基本原理和工作原理。
一、电动滑板车控制器的基本构成电动滑板车控制器由微处理器、主电路、驱动电路、保护电路等部分组成。
其中微处理器是控制器的核心，负责接收和处理车辆传感器的信号，并根据需求发送相应的控制信号，从而完成对电动滑板车的控制。
二、电动滑板车控制器的工作原理电动滑板车控制器的工作原理主要涉及以下几个方面：1. 输入信号的处理：根据电动滑板车的操作情况，控制器接收到来自车辆传感器的输入信号，比如油门信号、刹车信号等，通过微处理器的处理，将其转化为相应的控制命令。
2. 输出信号的控制：微处理器根据输入信号的处理结果，通过驱动电路对电动滑板车的电机进行控制，从而实现对车速的调节。
3. 安全保护功能的实现：控制器内置了多种保护电路，如过流保护、过压保护、低电压保护等，用于保护电动滑板车及其使用者的安全。
4. 故障检测与诊断：控制器可以监测电动滑板车各个部件的工作状态，一旦发现异常情况，将通过警示灯或声音提示，并记录故障信息，便于维修人员进行故障诊断。
第二章维修前的准备工作在对电动滑板车控制器进行维修之前，我们首先需要进行一些准备工作，以确保维修工作的顺利进行。
以下是维修前的准备工作：一、安全措施的准备维修人员应佩戴防护手套、护目镜等个人防护装备，确保自己的安全。
同时，在维修过程中，应注意切断电源，并将车辆停靠在平稳的地方，避免意外发生。
二、维修工具的准备维修电动滑板车控制器所需的工具主要包括：螺丝刀、扳手、测试仪器（如万用表）、焊接工具等。
在维修前应确保这些工具完好并处于可用状态。
三、故障诊断的准备在进行维修工作之前，应先进行故障的诊断，确定故障原因。
可以通过检查车辆传感器、驱动电路、保护电路等部件的连接状态，以及查看故障指示灯的情况来初步判断故障位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动车控制器维修手册
1. 引言
电动车已经成为现代交通工具中的重要组成部分。
而作为电动车的关键部件之一，电动车控制器起着控制电动机运行的重要作用。
本手册将为您提供关于电动车控制器的维修指南，帮助您解决常见问题并保证车辆的安全运行。
2. 电动车控制器的基本原理
电动车控制器是负责控制电动机启动、加速、制动和停止等过程的关键设备。
它通过接收来自手柄以及传感器的信号，对电机的输出电压和电流进行调整，以确保车辆的平稳驾驶。
3. 常见问题及解决方法
3.1 电动车无法启动
当遇到电动车无法启动的情况时，首先需要检查电动车的电池电量是否充足。
如果电池电量正常，则有可能是控制器与电机之间的连接出现故障。
您可以检查连线并确保连接牢固。
3.2 加速迟缓或无法加速
加速迟缓或无法加速可能是由于电动车控制器的故障导致的。
您可以检查控制器上的连接器是否松动，并确保其连接牢固。
如果问题仍然存在，有可能需要更换控制器。
3.3 制动失灵
制动失灵可能是由于控制器的制动系统故障引起的。
您可以检查制动系统的连线是否正常，确保制动器的工作状态良好。
如问题仍未解决，建议寻求专业维修人员的帮助。
4. 维修过程步骤
以下是电动车控制器的维修过程步骤：
4.1 准备工作
在进行任何维修之前，确保车辆已经断开电源，并将车辆停放在安全的位置。
同时，准备好所需的维修工具和材料。
4.2 故障诊断
首先，需要对电动车的整体情况进行全面检查，找出控制器故障的具体原因。
可以利用多用途电表等工具进行电流、电阻等数值的测量。
4.3 维修控制器
根据故障诊断的结果，对控制器进行相应的修复或更换。
在拆解过程中，请谨慎操作，避免对其他部件造成损坏。
更换过程中，需要确保所使用的控制器与原装控制器相匹配并正确连接。
4.4 测试与调试
维修完成后，将电动车重新连接电源，并进行测试与调试。
确保电动车控制器的各项功能正常，并排除其他潜在问题。
5. 维护与保养建议
为延长电动车控制器的使用寿命，以下是一些建议：
5.1 定期检查
建议定期检查电动车控制器的连线是否正常，排除可能存在的
松动或腐蚀现象。
5.2 防水措施
在使用电动车时，尽量避免暴雨天气骑行，以免控制器进水造
成故障。
同时，可以使用防水罩等设备来保护控制器。
5.3 温度控制
长时间高温环境下的运行可能会对电动车控制器产生不良影响。
因此，在高温环境下骑行电动车时，可以采取降低速度或多休息的方式，以避免控制器过热。
5.4 定期维护
建议将电动车定期送至专业维修机构进行维护，定期更换控制
器内部的零部件。
6. 总结
本手册旨在为您提供电动车控制器的维修指南。
通过理解电动车
控制器的基本原理，了解常见问题及解决方法，以及维修过程步骤和
维护建议，您将能够更好地维护和保养电动车控制器，确保车辆的安
全运行。
如果遇到更复杂的问题或无法解决的情况，建议寻求专业维
修人员的帮助。
祝您出行愉快！。
