导线面积与电流的关系
电线、平方、电流、功率的关系
电线、平方、电流、功率的关系一、导线截面积与载流量的计算：一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定。
一般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。
计算铜导线截面积S的上下范围：0.125 I（mm²）<S= I /（5~8）< 0.2 I（mm²）S---铜导线截面积（m m²） I---负载电流（A）2.5mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A 220V×20A= 4400W 4mm² BVV铜导线安全载流量的推荐值×8A/mm²=32A220V×32A= 7040W 6mm² BVV铜导线安全载流量的推荐值6×8A/mm²=48A220V×48A=10560W二、电线平方与电流的关系-----铜线安全计算方法国标1平方电线可承受的最大电流为19安培，但实际还需要按使用环境，温度，安装的方式等去考虑。
最粗略的估算法是单相1000W为5安，三相为2安电流。
一般铜线安全计算方法是：如果是铝线，线径要取铜线的1.5-2倍。
2.5平方毫米铜电源线的安全载流量－－28A。
功率220×28=6160W 4平方毫米铜电源线的安全载流量－－35A。
功率220×35=7700W 6平方毫米铜电源线的安全载流量－－48A。
功率220×48=10560W 10平方毫米铜电源线的安全载流量－－65A。
功率220×65=14300W 16平方毫米铜电源线的安全载流量－－91A。
25平方毫米铜电源线的安全载流量－－120A。
三、导线安全载流量口诀：十下五,百上二,二五三五四三界,柒零玖五两倍半,铜线级算。
导线截面积和额定电流
导线截面积和额定电流电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大、同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关、具体能通过多大的电流,一般<<电工手册>>中都可查到、运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)电缆选择的原则是【简单算法】XXXXX：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2、5如果导线穿管乘以系数0、8（穿管导线总截面积不超过管截面积的百分之四）高温场所使用乘以系数0、9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1、5mm2铜线载流量等于2、5mm2铝线载流量，依次类推。
赞同3|评论全文结束》》-08-0313:56likecesec| 二级根据导体电阻公式，电阻Ω=ρL／S。
其中ρ为导体导电率、L为导体长度、S为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率。
赞同0|评论全文结束》》-11-0123:31taatab| 四级铜芯电线的载流量没有计算公式，根据电流大小选择铝芯、铜芯的截面积，有经验数据供你选择参考：对于1、5、2、5、4、6、10mm2的导线可将其截面积数乘以5倍就是其允许载流量（安培）。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2、5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。

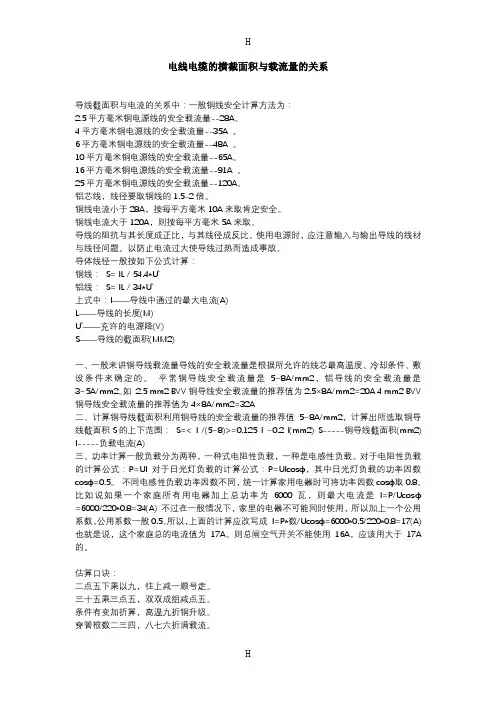

电线电缆的横截面积与载流量的关系
电线电缆的横截面积与载流量的关系导线截面积与电流的关系中：一般铜线安全计算方法为：2.5平方毫米铜电源线的安全载流量--28A。
4平方毫米铜电源线的安全载流量--35A 。
6平方毫米铜电源线的安全载流量--48A 。
10平方毫米铜电源线的安全载流量--65A。
16平方毫米铜电源线的安全载流量--91A 。
25平方毫米铜电源线的安全载流量--120A。
铝芯线，线径要取铜线的1.5-2倍。
铜线电流小于28A，按每平方毫米10A来取肯定安全。
铜线电流大于120A，则按每平方毫米5A来取。
导线的阻抗与其长度成正比，与其线径成反比。
使用电源时，应注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导体线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`上式中：I——导线中通过的最大电流(A)L——导线的长度(M)U`——充许的电源降(V)S——导线的截面积(MM2)一、一般来讲铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
平常铜导线安全载流量是5~8A/mm2，铝导线的安全载流量是3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值为2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值为4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A)三、功率计算一般负载分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家用电器时可将功率因数cosф取0.8。
导线面积与电流的关系
安。
但实际不到四倍(按手册为97 安)。
而35则相反,按口诀是三倍,即105安,实际是117安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
导线截面积与电流的关系一般铜线安全计算方法
导线截面积与电流的关系一般铜线安全计算方法导线截面积与电流的关系一般铜线安全计算方法是：2.5 平方毫米铜电源线的安全载流量－－28A。
4 平方毫米铜电源线的安全载流量－－35A 。
6 平方毫米铜电源线的安全载流量－－48A 。
10 平方毫米铜电源线的安全载流量－－65A 。
16 平方毫米铜电源线的安全载流量－－91A 。
25 平方毫米铜电源线的安全载流量－－120A 。
如果是铝线，线径要取铜线的 1.5-2 倍。
如果铜线电流小于28A ，按每平方毫米10A 来取肯定安全。
如果铜线电流大于120A ，按每平方毫米5A 来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以 5 就可以了,要是铜线呢,就升一个档比如2.5平方的铜线,就按4 平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95 平方都乘以 2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线 6 平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择 1.5平方的铜线或 2.5 平方的铝线。
10米内，导线电流密度6A平方毫米比较合适，10-50米，3A/平方毫米，50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4 平方铜线或者6 平方铝线。
如果真是距离150 米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线：S= IL / 54.4*U'铝线：S= IL / 34*U'式中：I——导线中通过的最大电流（A）L——导线的长度（M）U'——充许的电源降（V）S——导线的截面积（MM2 ）说明：1、U'电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。

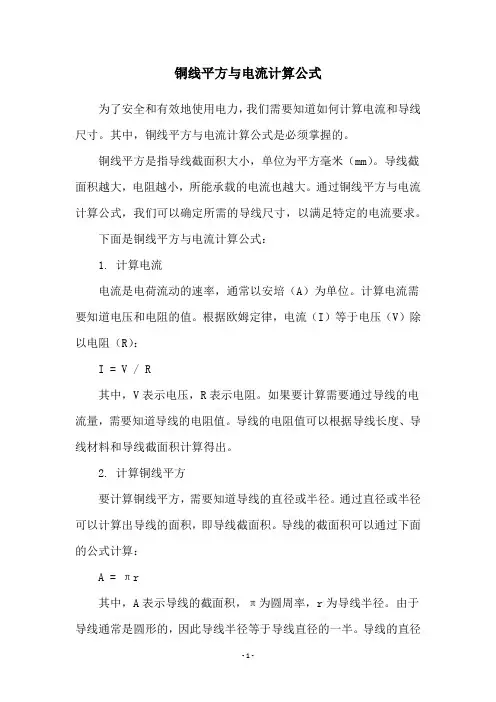

铜线平方与电流计算公式
铜线平方与电流计算公式为了安全和有效地使用电力，我们需要知道如何计算电流和导线尺寸。
其中，铜线平方与电流计算公式是必须掌握的。
铜线平方是指导线截面积大小，单位为平方毫米（mm）。
导线截面积越大，电阻越小，所能承载的电流也越大。
通过铜线平方与电流计算公式，我们可以确定所需的导线尺寸，以满足特定的电流要求。
下面是铜线平方与电流计算公式：1. 计算电流电流是电荷流动的速率，通常以安培（A）为单位。
计算电流需要知道电压和电阻的值。
根据欧姆定律，电流（I）等于电压（V）除以电阻（R）：I = V / R其中，V表示电压，R表示电阻。
如果要计算需要通过导线的电流量，需要知道导线的电阻值。
导线的电阻值可以根据导线长度、导线材料和导线截面积计算得出。
2. 计算铜线平方要计算铜线平方，需要知道导线的直径或半径。
通过直径或半径可以计算出导线的面积，即导线截面积。
导线的截面积可以通过下面的公式计算：A = πr其中，A表示导线的截面积，π为圆周率，r为导线半径。
由于导线通常是圆形的，因此导线半径等于导线直径的一半。
导线的直径可以通过铜线规格表得知。
3. 导线尺寸计算根据铜线平方与电流计算公式，我们可以确定所需的导线尺寸。
这里需要注意的是，导线的截面积越大，所能承载的电流也越大。
因此，我们必须选择足够大的导线，以满足特定的电流需求。
总之，铜线平方与电流计算公式在电力工程中起着至关重要的作用。
如果您需要计算电流和导线尺寸，可以使用上述公式，以确保安全和有效地使用电力。
导线截面积与电流的换算关系及快速计算方法
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
导线截面积和额定电流
谁知道如何按计算电流选择导线截面积？电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)电缆选择的原则是【简单算法】：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2.5如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十）高温场所使用乘以系数0.9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推。
3|评论2011-08-03 13:56likecesec|二级根据导体电阻公式，电阻Ω=ρ×L／S。
其中ρ为导体导电率、L为导体长度、S 为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率。
0|评论2011-11-01 23:31taatab|十四级铜芯电线的载流量没有计算公式，根据电流大小选择铝芯、铜芯的截面积，有经验数据供你选择参考：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍就是其允许载流量（安培）。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
导线截面积与电流的关系一般铜线安全计算方法
导线截面积与电流的关系一般铜线安全计算方法导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
导线面积与电流的关系
安。
但实际不到四倍(按手册为97 安)。
而35则相反,按口诀是三倍,即105安,实际是117安。
不过这对使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按 50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
导线横截面积与电流计算公式
导线横截面积与电流计算公式在我们的日常生活中，电能是我们不可缺少的一部分。
无论是家用电器，还是城市交通，都需要电能来运转。
而电流是电能的一种运输方式。
电流是在导线中流动的电荷的数量，是用来描述电能运输效率的一个物理量。
那么，导线的横截面积与电流有什么关系呢？当电流通过导线时，导线本身有一定的电阻。
这个电阻会转化为热量散失，导致导线发热。
如果导线横截面积过小，那么导线的电阻就会很大，这样产生的热量就很容易引发火灾等安全问题。
所以，在选择导线的时候，我们要根据电流大小来选择合适的导线横截面积。
导线横截面积与电流的关系是很复杂的，但是简单地说就是横截面积越大，导线的电阻就越小，承载的电流就越大。
导线的电阻可以用下式计算：R = ρ*L/A其中，R是导线的电阻，ρ是材料电阻率，L是导线长度，A是导线横截面积。
可以看到，导线横截面积与电阻是成反比例关系的。
另外我们还需要关注的是电线的电流的计算，电线的电流大小可以由下式计算出来：I = P/V其中，I是电流，P是功率，V是电压。
功率指的是单位时间内所消耗的能量，在国际单位制中，功率的单位是瓦特(W)。
电压就是电能与电荷之间的关系，单位为伏特(V)。
在实际应用过程中，我们需要根据具体情况综合考虑电流和导线横截面积的关系，选择合适的导线规格，以确保电线的安全运行。
在选择导线时，我们还需要考虑导线的长度、环境温度等因素。
总的来说，导线的横截面积与电流的计算是电能运输过程中不可或缺的一部分。
合理选择导线规格和施工安装方法，可以为我们的电气工程提供稳定、安全、高效的能源运输服务。
导线截面积与电流的关系一般铜线安全计算方法
导线截面积与电流的关系一般铜线安全计算方法导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
另外如果按室记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。
10米，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。
从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。
请在使用电源时，特别注意输入与输出导线的线材与线径问题。
以防止电流过大使导线过热而造成事故。
导线线径一般按如下公式计算：铜线： S= IL / 54.4*U`铝线： S= IL / 34*U`式中：I——导线过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）围分给系统供电用的电源电压额定值综合起来考虑选用。
电缆线平方与电流的口诀对照表
电缆线平方与电流的口诀对照表电缆线平方与电流的口诀对照表在电气工程中，我们经常需要用到电缆线平方与电流的口诀对照表，这是因为电流大小与导线截面积有着密切的关系。
正确地选择电缆线平方与电流的口诀对照表，可以帮助我们合理地设计电路，确保电流传输的安全稳定。
在接下来的文章中，我将从简到繁地介绍电缆线平方与电流的口诀对照表，帮助你更好地理解这一重要的知识点。
1. 电缆线平方与电流的口诀对照表概述在电气工程中，通常我们会遇到不同规格的导线，比如常见的1.5mm^2、2.5mm^2、4mm^2等。
这些数字其实代表了导线的截面积，而截面积的大小对应着导线所能承载的最大电流。
了解电缆线平方与电流的口诀对照表就变得至关重要。
2. 电缆线平方与电流的口诀对照表详解常见的电缆线规格包括1.5mm^2、2.5mm^2、4mm^2、6mm^2等，它们分别对应着不同的额定电流。
具体口诀对照如下：- 1.5mm^2导线承载电流约为16A；- 2.5mm^2导线承载电流约为20A；- 4mm^2导线承载电流约为25A；- 6mm^2导线承载电流约为32A。
3. 电缆线平方与电流的口诀对照表的应用掌握了电缆线平方与电流的口诀对照表，我们可以根据实际需求合理选择导线规格，从而确保电路的安全可靠。
在家庭布线中，我们通常会选择2.5mm^2导线来承载插座回路的电流，而选择1.5mm^2导线来承载照明回路的电流。
在工业领域，根据设备的功率和电流大小来选择合适的电缆线规格也是非常重要的。
4. 个人观点和理解学习和掌握电缆线平方与电流的口诀对照表，对于每一个从事电气工程的人来说都是必不可少的。
只有深入理解了导线截面积与承载电流的关系，才能在实际工程中做出准确的选择，确保电路的安全稳定。
我个人认为，掌握这一知识点不仅需要理论的学习，更需要在实践中不断总结和应用，从而不断提升自己的专业水平。
总结通过本文对电缆线平方与电流的口诀对照表的介绍，相信读者已经对这一知识点有了更深入的了解。
导线截面积与载流量的计算
导线截面积与载流量的计算截面积与载流量的计算主要包括以下几个方面：1.导线截面积的计算：以第一种方法为例，计算公式为：导线截面积（mm²）= π × (导线直径/2)²。
其中，π取3.14以第二种方法为例，计算公式为：导线截面积（mm²）= 导线电阻（Ω/km）/ （导线长度（km）× 导线电阻率（Ω.mm²/m））。
2.载流量的计算：对于已知导线截面积和导线材料的情况下，可以根据导线的温升和允许的最大电流来计算载流量。
载流量的计算公式为：载流量（A）= （导线截面积（mm²）× 导线材料的允许电流密度（A/mm²））/ （导线材料的温升系数× 导线长度（km））。
其中，导线材料的允许电流密度是指导线材料在特定条件下能够承受的最大电流密度，单位为A/mm²。
导线材料的温升系数是指导线材料在电流流过时产生的温升与电流密度的比值，单位为℃/A。
3.导线截面积的选择：在实际应用中，需要根据导线的载流量要求和经济性进行合理的截面积选择。
通常情况下，导线截面积越大，导线的导电能力和承载能力越强，但导线的成本也会相应增加。
因此，需要综合考虑经济性和性能要求来选择合适的导线截面积。
此外，还需要注意导线的导电损耗和温升对载流量的影响。
较大的导线截面积可以减小导线的电阻损耗，减少电压降；较小的导线截面积则会使导线在输电时产生较大的温升，降低导线的载流量。
综上所述，导线截面积与载流量的计算涉及导线材料的物理特性、电学特性和经济性等因素，需要根据具体情况来选择合适的计算方法和截面积大小。
在实际应用中，还需要考虑导线的绝缘和散热等问题，以保证导线的正常运行和安全性。
导线截面积与电流的关系是怎么样的
导线截面积与电流的关系是怎么样的根据导体电阻公式，电阻Ω=ρ×L／S。
其中ρ为导体导电率、L为导体长度、S为导体截面积。
根据公式可以看出L一定时，导线截面积越大，导体电阻就越小，就越能传输大电流，即大电流在导线截面积越大的导体上产生的损耗就越小，相应的提高了电流的传输效率电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关. 具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)可以这么计算：算宽度先计算Track的截面积，大部分PCB的铜箔厚度为35um（不确定的话可以问PCB厂家）它乘上线宽就是截面积，注意换算成平方毫米。
有一个电流密度经验值，为15~25安培/平方毫米。
把它称上截面积就得到通流容量。
I=KT0.44A0.75 （K为修正系数，一般覆铜线在内层时取0.024，在外层时取0.048T为最大温升，单位为摄氏度(铜的熔点是1060℃)A为覆铜截面积，单位为平方MIL(不是毫米mm，注意是square mil.)I为容许的最大电流，单位为安培(amp)一般 10mil=0.010inch=0.254可为 1A，250MIL=6.35mm, 为 8.3A具体有个表：PCB走线宽度和电流关系不同厚度不同宽度的铜箔的载流量见下表:铜皮厚度35um 铜皮厚度50um 铜皮厚度70um 铜皮t=10 铜皮t=10 铜皮t=10电流A 宽度mm 电流A 宽度mm 电流A 宽度mm6.00 2.50 5.10 2.50 4.50 2.50 5.10 2.00 4.30 2.00 4.00 2.00 4.20 1.50 3.50 1.50 3.20 1.50 3.60 1.20 3.00 1.20 2 .70 1.20 3.20 1.00 2.60 1.00 2.30 1.00 2.80 0.80 2.40 0.80 2.00 0.80 2.30 0.60 1.90 0.60 1.60 0.60 2.00 0.50 1.70 0.50 1.35 0.50 1.70 0.40 1.35 0.40 1.10 0.40 1.30 0.30 1.10 0.30 0.80 0.30 0.90 0.20 0.70 0.20 0.55 0.20 0.70 0.15 0.50 0.15 0.20 0.1510A的自己计算下吧，大概是4.5mm一般PCB大于3A电流时，要覆铜，在贴片时要镀锡以便加大面积。
导线截面积与电流的计算公式推理
导线截面积与电流的计算公式推理好的，以下是为您生成的文章：在咱们的日常生活中，电这个家伙可是无处不在。
从家里亮堂堂的电灯，到各种各样的电器设备，电就像一个勤劳的小精灵，默默为我们服务。
而这其中，导线就像是电的“高速公路”，让电流能够顺畅地流动。
今儿个，咱们就来好好聊聊导线截面积与电流之间的那些有趣的计算公式。
咱先来说说为啥要研究这玩意儿。
有一次，我去朋友家帮忙修理一个出了故障的电烤箱。
打开一看，发现里面的导线都有点发黑了，明显是电流过大给“烤”的。
这就是因为当初安装的时候，没选对导线的截面积，电流一大，导线就受不了啦，差点出了大问题。
所以啊，搞清楚导线截面积和电流的关系，那可是相当重要，能避免好多麻烦事儿。
那这计算公式到底是咋来的呢？其实啊，这得从电流的本质说起。
电流呢，就像是一群急急忙忙赶路的小粒子，它们在导线里奔跑。
而导线的截面积，就决定了能有多少小粒子同时通过。
电流I 等于电荷量Q 除以时间t，这大家应该都知道。
而电荷量呢，又和电子的数量以及单个电子的电荷量有关。
当电流通过导线时，会产生热量，这热量要是太多了，导线就可能出问题。
根据焦耳定律，电流通过导体产生的热量 Q = I²Rt 。
这里的 R 是导体的电阻，t 是通电时间。
电阻 R 又和导线的材料、长度以及截面积有关系，公式是R = ρL/S ，其中ρ 是材料的电阻率，L 是导线的长度，S 就是咱们说的截面积。
把电阻的公式代入焦耳定律里，就能得到Q = I²ρLt/S 。
为了保证导线不会因为过热而出问题，就得控制这个热量。
所以，对于一定的材料和长度的导线，就有一个能承受的最大电流。
比如说，铜导线的电阻率比较小，所以在相同条件下，它能通过的电流就比铝导线大一些。
一般来说，常见的铜导线，1 平方毫米的截面积，大概能通过 5 - 10 安培的电流。
可这也不是绝对的，还得看具体的使用环境和条件。
再给您举个例子，假如您要给一个功率是 2000 瓦的电热水器接电线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用的影响并不大。
当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。
同样,2.5平方毫米的导线位置在五倍的最始(左)端, 实际便不止五倍〈最大可达20 安以上),不过为了减少导线内
对于铜导线的载流量，口诀指出,铜线升级算。
即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安（50 × 3 × 1.5）
【例二】16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4）
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 ×2 × 0.8)。
