CAVE沉浸式投影显示系统

立体Cave方案

一、方案说明
Cave系统长宽高分别为6米、5米、2.8米。

其中顶底两面6米乘5米面积采用2X2拼接方式融合
其余侧面3面采用2X1 拼接方式融合
采用被动立体显示，需要两组投影进行叠加，工程共需28台投影。

二、系统构架
该系统为VR演示系统，显示实时虚拟三维场景。

Cave系统每一个显示面（共5个面）需要独立一台PC做三维运算和显示输出。

单台PC采用双显示输出模式分别输出左右眼信号。

共需要5台VR运算显示主机。

每一台PC信号分别通过硬件融合器进行原始影像分拆处理，输出到各台投影显示单元。

共需5台硬件边缘融合器。

三、关于影像输出分辨率
VR显示输出主机以及VR程序窗口像素分辨率决定因素
1、投影机的实际有效显示分辨率
2、融合机的输入采集分辨率
3、显示屏幕的尺寸
顶面和地面6乘5米影像的输出分辨率是1440*1200
6乘2.8米墙面影像的输出分辨率是1440*654或1646*768 5乘2.8米墙面影像的输出分辨率是1200*654或1372*768。

CAVE系统简介

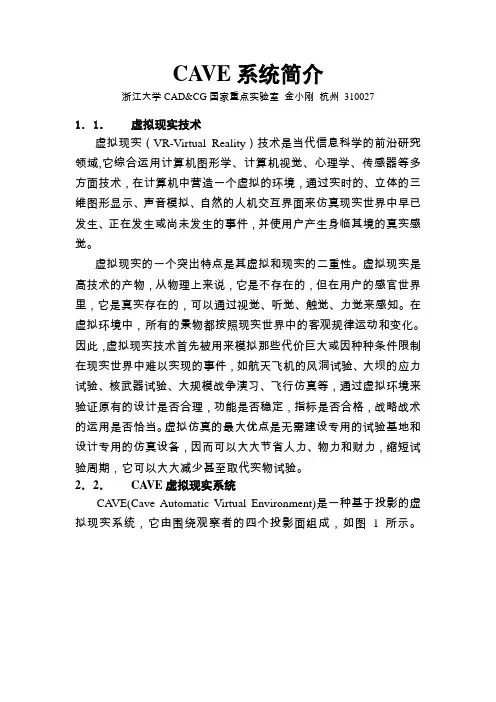

CA VE系统简介浙江大学CAD&CG国家重点实验室金小刚杭州3100271．1．虚拟现实技术虚拟现实（VR-Virtual Reality）技术是当代信息科学的前沿研究领域,它综合运用计算机图形学、计算机视觉、心理学、传感器等多方面技术，在计算机中营造一个虚拟的环境，通过实时的、立体的三维图形显示、声音模拟、自然的人机交互界面来仿真现实世界中早已发生、正在发生或尚未发生的事件，并使用户产生身临其境的真实感觉。

虚拟现实的一个突出特点是其虚拟和现实的二重性。

虚拟现实是高技术的产物，从物理上来说，它是不存在的，但在用户的感官世界里，它是真实存在的，可以通过视觉、听觉、触觉、力觉来感知。

在虚拟环境中，所有的景物都按照现实世界中的客观规律运动和变化。

因此，虚拟现实技术首先被用来模拟那些代价巨大或因种种条件限制在现实世界中难以实现的事件，如航天飞机的风洞试验、大坝的应力试验、核武器试验、大规模战争演习、飞行仿真等，通过虚拟环境来验证原有的设计是否合理，功能是否稳定，指标是否合格，战略战术的运用是否恰当。

虚拟仿真的最大优点是无需建设专用的试验基地和设计专用的仿真设备，因而可以大大节省人力、物力和财力，缩短试验周期，它可以大大减少甚至取代实物试验。

2．2．CA VE虚拟现实系统CA VE(Cave Automatic Virtual Environment)是一种基于投影的虚拟现实系统，它由围绕观察者的四个投影面组成，如图1所示。

四个投影面组成一个立方体结构，其中三个墙面采用背投方式，地面采用正投方式。

若放置CA VE系统的房间大小有限，可通过反射镜把投影图象投影到屏幕上以节省空间。

观察者戴上液晶立体眼镜和一种六个自由度的头部跟踪设备，以便将观察者的视点位置实时反馈到计算机系统和体验身临其境的感觉。

当观察者在CA VE中走动时，系统自动计算每个投影面正确的立体透视图象。

同时，观察者手握一种称为Wand的传感器，与虚拟环境进行交互。

cave空间

cave空间CAVE空间（又称CAVE沉浸式系统）是英文Cave Automatic Virtual Environment的简称，是世界上一种成熟的高度沉浸式虚拟现实系统，它把高分辨率的立体投影技术、三维计算机图形技术和音响技术等有机地结合在一起，产生一个完全沉浸式的虚拟环境。

在该系统中，3D环境中的任何物体，都可以感受参与者操作，并实施产生相应变化。

CAVE空间系统原理：CAVE空间的原理是一种基于投影的虚拟现实系统，它由围绕观察者的四个投影面组成。

四个投影面组成一个立方体结构，其中三个墙面采用背投方式，地面采用正投方式（通常使用反射镜以节省空间）。

观察者戴上液晶立体眼镜和一种六个自由度的头部跟踪设备，以便将观察者的视点位置实时反馈到计算机系统和体验身临其境的感觉。

当观察者在CAVE中走动时，系统自动计算每个投影面正确的立体透视图象。

同时，观察者手握一种称为Wand的传感器，与虚拟环境进行交互。

CAVE空间，也可称为沉浸式投影。

沉浸式互动投影通常都是指通过多通道的投影融合技术将投影画面投射到大型或者多面的投影幕上，让观众有种置身于影片中的感觉。

沉浸式投影从各个层面包围着观众，能够全面的覆盖观众的视角，身临其境的沉浸感是普通投影所不能实现的，已经被越来越多的领域运用。

是一种基于全息立体投影技术扩展出来的投影系统，是通过光的衍射原理来记录、再现物体原本状态的一种3D图像展示技术，能够在空气中或特殊材质的三维镜片上呈现出3D影像效果。

沉浸式互动投影的产品特点：所有参与者均完全沉浸在一个被立体投影画面包围的高级虚拟仿真环境中(通常左、中、右、上、下五组画面)，获得一种身临其境的三维立体视听影像和交互感受。

沉浸式互动投影的应用场所：广泛应用与对空间感和视觉效果要求较高的领域应用于科技馆、博物馆、多媒体展厅、房地产展厅、多功能会议室、指挥中心、建筑展示、室内装修、设备结构研究、模拟训练、科研、餐厅、KTV等等对城市规划的展示。

幻视达沉浸式CAVE虚拟仿真系统引入中航飞行实验室

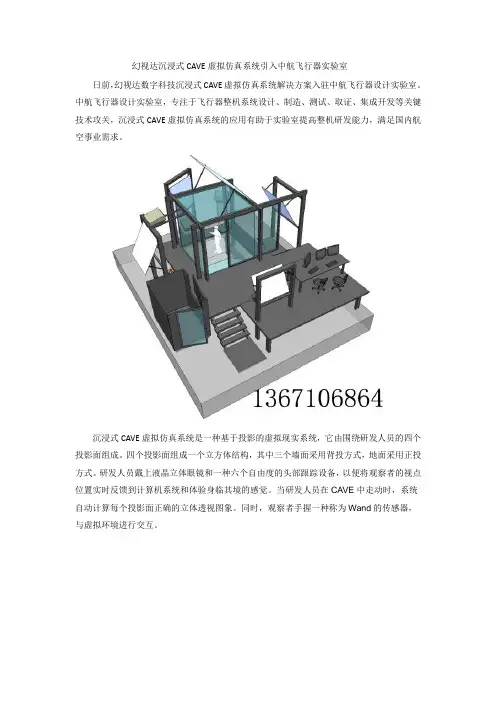

幻视达沉浸式CAVE虚拟仿真系统引入中航飞行器实验室日前，幻视达数字科技沉浸式CAVE虚拟仿真系统解决方案入驻中航飞行器设计实验室。

中航飞行器设计实验室，专注于飞行器整机系统设计、制造、测试、取证、集成开发等关键技术攻关，沉浸式CAVE虚拟仿真系统的应用有助于实验室提高整机研发能力，满足国内航空事业需求。

沉浸式CAVE虚拟仿真系统是一种基于投影的虚拟现实系统，它由围绕研发人员的四个投影面组成。

四个投影面组成一个立方体结构，其中三个墙面采用背投方式，地面采用正投方式。

研发人员戴上液晶立体眼镜和一种六个自由度的头部跟踪设备，以便将观察者的视点位置实时反馈到计算机系统和体验身临其境的感觉。

当研发人员在CAVE中走动时，系统自动计算每个投影面正确的立体透视图象。

同时，观察者手握一种称为Wand的传感器，与虚拟环境进行交互。

沉浸式CAVE虚拟仿真系统在飞行器设计实验室的应用包括飞行可视化仿真系统、CAVE 沉浸式虚拟现实系统、高精度运动模拟系统、飞行器虚拟设计开发平台四大部分构成。

系统可实现高度精准、高度沉浸的可独立运行且易于系统集成的飞行视景三维立体模拟，具备模拟飞行训练功能，可以根据真实教八飞机动力学仿真计算模拟仪表动态数据。

飞行模拟训练实现起飞、滑行、飞行、目标探测、攻击、返航等，包括盘旋、上升、俯仰、倾斜、颠簸、下滑动作、俯冲跃升、上升转弯、快速急转、减速盘旋，实现航线跟踪显示、队形保持、目标搜索、态势评估实现态势显示、目标选择、指挥决策、武器攻击、机动规避、毁伤计算（即命中率计算）等等现代高智能战斗机必备功能。

飞行器虚拟仿真与可视化仿真设计系统还具备飞行器可视化仿真开发功能，作用在于实现飞行仿真系统的开发与调试，可以实现座舱仿真系统、飞行仿真系统、航电仪表仿真系统、声音仿真系统、火控系统、飞行控制系统、接口系统及计算机通讯系统等子系统的开发与调试。

CAVE系统为科学家带来了种伟大而创新的思考方式，扩展了人类的思维。

cave系统实施方案

cave系统实施方案Cave系统实施方案一、引言Cave系统是一种基于虚拟现实技术的沉浸式体验系统，可以为用户提供身临其境的虚拟体验。

本文旨在介绍Cave系统的实施方案，包括硬件设备、软件开发、使用流程等方面的内容，以便于相关工作人员能够更好地理解和实施该系统。

二、硬件设备1. 显示设备：Cave系统采用多个投影仪将图像投射到墙壁和地面上，用户可以通过这些投影仪获得360度全方位的视觉体验。

2. 跟踪设备：为了实现用户在虚拟空间中的自由移动，Cave系统需要配备相应的跟踪设备，如传感器、摄像头等，以便系统能够准确捕捉用户的动作和位置。

3. 控制设备：用户可以通过手柄、手套等设备与虚拟环境进行交互，因此Cave系统需要配备相应的控制设备，以便用户能够在虚拟空间中进行操作。

三、软件开发1. 虚拟环境建模：在Cave系统中，需要针对不同的应用场景进行虚拟环境的建模，包括建筑、景观、机械等各种类型的模型，以便用户能够在虚拟空间中进行体验和操作。

2. 用户界面设计：Cave系统的用户界面需要简洁直观，以便用户能够快速上手并进行操作，同时还需要考虑用户体验和交互设计，以提升用户参与度和沉浸感。

3. 数据交互与处理：Cave系统需要能够实现与外部设备和系统的数据交互，同时还需要对用户在虚拟环境中的操作进行实时处理和反馈，以确保系统能够稳定运行并提供良好的体验。

四、使用流程1. 用户准备：用户进入Cave系统前需要进行相关的准备工作，包括穿戴相应的设备、进行身体检查等，以确保用户能够在虚拟环境中安全体验。

2. 系统启动：工作人员需要按照操作流程对Cave系统进行启动和检测，以确保系统各项设备和软件能够正常运行。

3. 用户体验：用户进入Cave系统后，可以根据自己的需求选择不同的虚拟环境进行体验，同时可以通过控制设备进行交互操作，享受沉浸式的虚拟体验。

4. 系统关闭：用户体验结束后，工作人员需要对Cave系统进行关闭和设备清理，以确保系统能够在下一次使用前保持良好的状态。

VR-CAVE在戏剧舞台空间设计中的研究

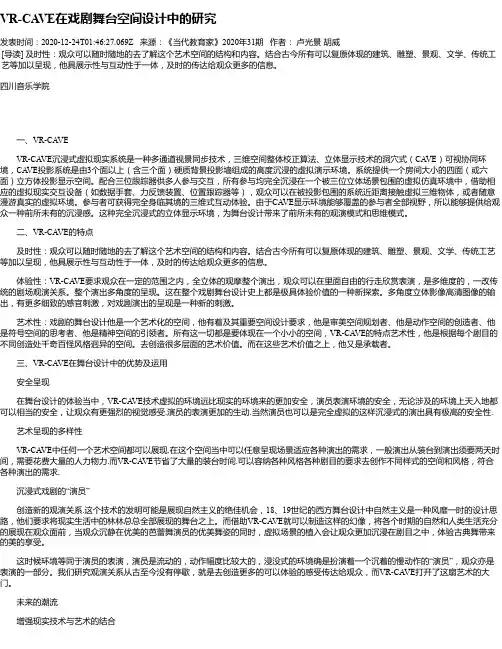

VR-CA VE在戏剧舞台空间设计中的研究发表时间：2020-12-24T01:46:27.069Z 来源：《当代教育家》2020年31期作者：卢光景胡威[导读] 及时性：观众可以随时随地的去了解这个艺术空间的结构和内容。
