MTS磁致伸缩位移传感器介绍

SSI位移传感器介绍
SSI位移传感源自文库介绍
SSI位移传感器介绍
SSI位移传感器介绍
SSI位移传感器安装介绍
SSI位移传感器安装介绍
SSI位移传感器安装介绍
故障位移传感器检测
位移传感器序号： 位移传感器型号： 使 用 部 位：助卷辊液压缸 损 坏 时 间：2017年5月 损 坏 原 因：波导管损坏，内部污染，信号异常
位置磁铁安装在液压缸缸杆顶端，传感器主体则装在缸头上。 脉冲发生器在磁致伸缩波导丝上施加一个电脉冲信号, 电脉冲同时伴随一个 环形磁场, 以光速沿波导丝向下传播, 该磁场遇到浮子内磁铁形成的磁场时相互 迭加时, 根据威德曼效应(在磁性体上形成适当的磁路，当有电流通过时, 磁性 体发生扭曲变形, 这种现象称为威德曼效应)波导管瞬间变形产生波导扭曲, 同 时产生一个应变脉冲的超声波信号, 在波导管中以固定的速度向两端传播。传到 末端时, 其能量将被衰减阻尼装置吸收,传到控制器一端时, 超声波被回波接收 装置接收并转换为电脉冲, 该电脉冲放大后送到主要由计数器组成的测量电路中。 测出脉冲发射与脉冲接收两者之间的时间间隔, 乘以超声波的速度, 即可得到磁 铁的位置, 实现位置测量。
印在标签上。
若时差为130.555μm，倾斜度为9.000μm/in，则传感器的位置： 位置=时差（μm）/倾斜度（μm/in.）-零点之位置（in.） =130.500/9.000-4.500 =10in. （为254mm）
其中，4.5in.为死区零区之和。
MTS磁致伸缩位移传感器选型
型号：RHM0500MP101S1G6100 RHS1200MP101S2B6100
MTS磁致伸缩位移传感器 原理和维护介绍

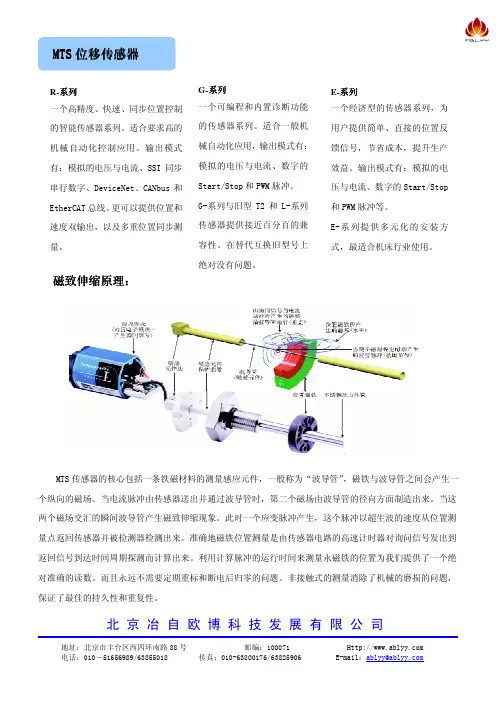

MTS磁致伸缩位移传感器工作原理
图1 测量原理示意图
MTS磁致伸缩位移传感器工作原理
图2 测量原理示意图
MTS磁致伸缩位移传感器工作原理
磁致伸缩位移传感器：波导钢丝、位置磁铁、波检测器、电子系统
电子系统：激励信号发射电路，回波信号检测电路，信号处理电路、 接口电路
MTS磁致伸缩位移传感器工作原理
MTS磁致伸缩位移传感器工作原理
图3 波形图
MTS磁致伸缩位移传感器工作原理
图4 测试波形图
MTS磁致伸缩位移传感器工作原理
位置计算：测量时差除以传送速度，称为倒置恒数（Propagation Constant），或倾斜度（Gradient）。传送速度是以倾斜度方式
故障位移传感器检测
故障位移传感器检测
故障位移传感器检测
谢谢！
