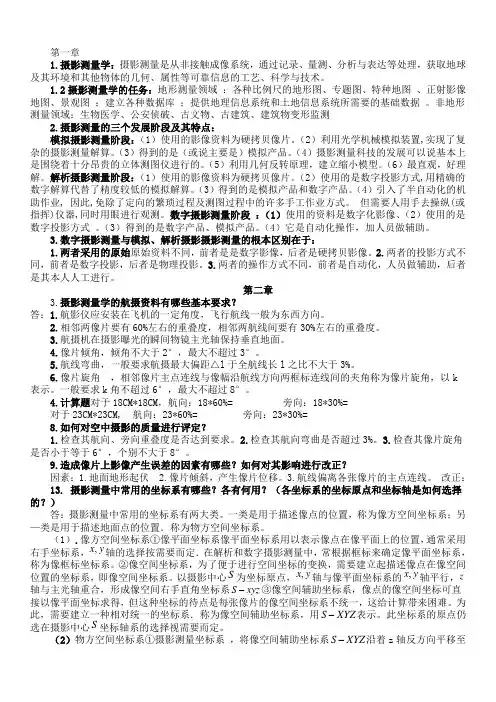

摄影测量学部分课后习题答案
摄影测量学部分课后习题答案

第一章1.摄影测量学:摄影测量是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。
1.2摄影测量学的任务:地形测量领域 :各种比例尺的地形图、专题图、特种地图 、正射影像地图、景观图 ;建立各种数据库 ;提供地理信息系统和土地信息系统所需要的基础数据 。
非地形测量领域:生物医学、公安侦破、古文物、古建筑、建筑物变形监测2.摄影测量的三个发展阶段及其特点:模拟摄影测量阶段:(1)使用的影像资料为硬拷贝像片。
(2)利用光学机械模拟装置,实现了复杂的摄影测量解算。
(3)得到的是(或说主要是)模拟产品。
(4)摄影测量科技的发展可以说基本上是围绕着十分昂贵的立体测图仪进行的。
(5)利用几何反转原理,建立缩小模型。
(6)最直观,好理解。
解析摄影测量阶段:(1)使用的影像资料为硬拷贝像片。
(2)使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
(3)得到的是模拟产品和数字产品。
(4)引入了半自动化的机助作业, 因此,免除了定向的繁琐过程及测图过程中的许多手工作业方式。
但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。
数字摄影测量阶段 :(1)使用的资料是数字化影像、(2)使用的是数字投影方式 。
(3)得到的是数字产品、模拟产品。
(4)它是自动化操作,加人员做辅助。
3.数字摄影测量与模拟、解析摄影摄影测量的根本区别在于:1.两者采用的原始原始资料不同,前者是是数字影像,后者是硬拷贝影像。
2.两者的投影方式不同,前者是数字投影,后者是物理投影。
3.两者的操作方式不同,前者是自动化,人员做辅助,后者是其本人人工进行。
第二章3.摄影测量学的航摄资料有哪些基本要求?答:1.航影仪应安装在飞机的一定角度,飞行航线一般为东西方向。
2.相邻两像片要有60%左右的重叠度,相邻两航线间要有30%左右的重叠度。
3.航摄机在摄影曝光的瞬间物镜主光轴保持垂直地面。

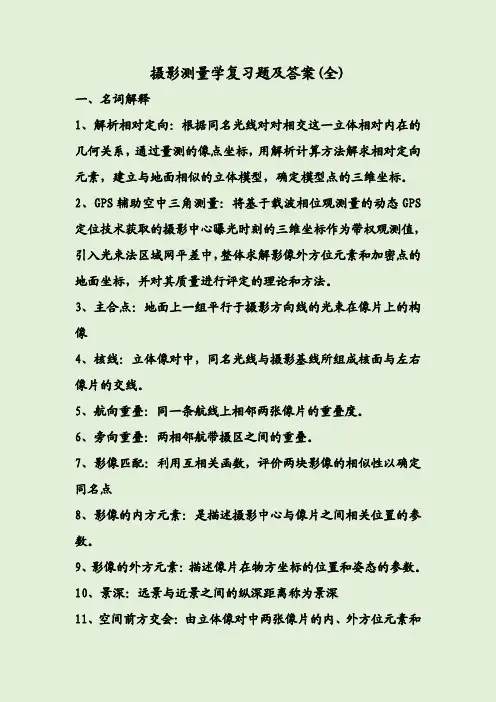

摄影测量学复习题及答案(全)

摄影测量学复习题及答案(全)一、名词解释1、解析相对定向:根据同名光线对对相交这一立体相对内在的几何关系,通过量测的像点坐标,用解析计算方法解求相对定向元素,建立与地面相似的立体模型,确定模型点的三维坐标。
2、GPS辅助空中三角测量:将基于载波相位观测量的动态GPS 定位技术获取的摄影中心曝光时刻的三维坐标作为带权观测值,引入光束法区域网平差中,整体求解影像外方位元素和加密点的地面坐标,并对其质量进行评定的理论和方法。
3、主合点:地面上一组平行于摄影方向线的光束在像片上的构像4、核线:立体像对中,同名光线与摄影基线所组成核面与左右像片的交线。
5、航向重叠:同一条航线上相邻两张像片的重叠度。
6、旁向重叠:两相邻航带摄区之间的重叠。
7、影像匹配:利用互相关函数,评价两块影像的相似性以确定同名点8、影像的内方元素:是描述摄影中心与像片之间相关位置的参数。
9、影像的外方元素:描述像片在物方坐标的位置和姿态的参数。
10、景深:远景与近景之间的纵深距离称为景深11、空间前方交会:由立体像对中两张像片的内、外方位元素和像点坐标来确定相应地面点的地面坐标的方法,称为空间前方交会。
12、空间后方交会:利用一定数量的地面控制点,根据共线条件方程或反求像片的外方位元素这种方法称为单张像片的空间后方交会。
13、摄影基线:相邻两摄站点之间的连线。
14、像主点:像片主光轴与像平面的交点。
15、立体像对:相邻摄站获取的具有一定重叠度的两张影像。
16、数字影像重采样:当欲知不位于采样点上的像素值时,需进行灰度重采样。
17、核面:过摄影基线与物方任意一点组成的平面。
18、中心投影:所有投影光线均经过同一个投影中心。
19、单模型绝对定向:相对定向所构建的立体模型经平移、缩放、旋转后纳入到地面坐标系中的过程相对定向:根据立体像对内在的几何关系恢复两张像片之间的相对位置和姿态,使同名光线对对相交,建立与地面相似的立体模型。
即确定一个立体像对两像片的相对位置。
2020智慧树知道网课《摄影测量学》课后章节测试满分答案

第一章测试1【单选题】(1分)2019年张祖勋院士提出的第三种摄影测量方式是什么?A.贴近摄影测量B.无人机摄影测量C.竖直摄影测量D.倾斜摄影测量2【单选题】(1分)摄影测量与遥感相比,其优势在于:A.地表温度反演B.辐射信息的使用C.能获得人眼看不到的地物属性D.获得地物精确的位置属性3【单选题】(1分)解析摄影测量时代实现几何反转的方式是:A.正射投影B.中心投影C.物理投影D.数字投影4【单选题】(1分)与传统摄影测量相比,倾斜摄影测量的优势在于:A.获得更清晰的建筑物顶部信息B.获得更清晰的建筑物侧面信息C.时间分辨率更高D.空间分辨率更高5【多选题】(1分)按照成像距离的不同,摄影测量可以分为,即:A.近景摄影测量B.显微摄影测量C.航空摄影测量D.航天摄影测量6【多选题】(1分)在摄影测量发展历程中,使用数字投影的摄影测量阶段有:A.三种都是B.模拟摄影测量C.解析摄影测量D.数字摄影测量7【多选题】(1分)在摄影测量发展历程中,使用数字投影模拟像片的摄影测量阶段有:A.三种都是B.数字摄影测量C.模拟摄影测量D.解析摄影测量8【判断题】(1分)1988年前后,摄影测量与遥感又将两者被合并为一个概念。
A.错B.对9【判断题】(1分)模拟摄影测量阶段数据量最大。
A.错B.对10【判断题】(1分)数字影像航向重叠度可以小于60%。
A.错B.对第二章测试1【单选题】(1分)航带弯曲度一般规定不得超过:A.2%B.4%C.5%D.3%2【单选题】(1分)将像空间辅助坐标与像空间坐标联系起来的纽带是:A.像片内方位元素B.像片外方位元素线元素C.像片外方位元素角元素D.像片框标3【单选题】(1分)常规单像空间后方交会的未知数是:A.像片外方位元素B.以上都是C.像片内外方位元素D.地面点坐标4【单选题】(1分)共线条件方程的左边是像点的什么坐标:A.像平面坐标B.像空间坐标C.框标坐标D.像空间辅助坐标5【多选题】(1分)常见的航摄像片的像幅有:A.575px×575pxB.750px×750pxC.700px×700pxD.450px×450px6【多选题】(1分)下面哪些属于光学摄影机的不足:A.影像数字化需要扫描B.无在线查看能力C.影像的波段数单一D.对天气条件要求较高7【多选题】(1分)常用的像方坐标系有:A.像空间坐标系B.像空间直角坐标系C.像平面坐标系D.地面摄测坐标系8【判断题】(1分)航摄相机包括光学航空摄影机和数码航空摄影机。
摄影测量学部分课后习题答案

第一章1、摄影测量学:摄影测量就是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境与其她物体得几何、属性等可靠信息得工艺、科学与技术。
1、2摄影测量学得任务:地形测量领域 :各种比例尺得地形图、专题图、特种地图、正射影像地图、景观图 ;建立各种数据库 ;提供地理信息系统与土地信息系统所需要得基础数据。
非地形测量领域:生物医学、公安侦破、古文物、古建筑、建筑物变形监测2、摄影测量得三个发展阶段及其特点:模拟摄影测量阶段:(1)使用得影像资料为硬拷贝像片。
(2)利用光学机械模拟装置,实现了复杂得摄影测量解算。
(3)得到得就是(或说主要就是)模拟产品。
(4)摄影测量科技得发展可以说基本上就是围绕着十分昂贵得立体测图仪进行得。
(5)利用几何反转原理,建立缩小模型。
(6)最直观,好理解。
解析摄影测量阶段:(1)使用得影像资料为硬拷贝像片。
(2)使用得就是数字投影方式,用精确得数字解算代替了精度较低得模拟解算。
(3)得到得就是模拟产品与数字产品。
(4)引入了半自动化得机助作业, 因此,免除了定向得繁琐过程及测图过程中得许多手工作业方式。
但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。
数字摄影测量阶段 :(1)使用得资料就是数字化影像、(2)使用得就是数字投影方式。
(3)得到得就是数字产品、模拟产品。
(4)它就是自动化操作,加人员做辅助。
3、数字摄影测量与模拟、解析摄影摄影测量得根本区别在于:1、两者采用得原始原始资料不同,前者就是就是数字影像,后者就是硬拷贝影像。
2、两者得投影方式不同,前者就是数字投影,后者就是物理投影。
3、两者得操作方式不同,前者就是自动化,人员做辅助,后者就是其本人人工进行。
第二章3、摄影测量学得航摄资料有哪些基本要求?答:1、航影仪应安装在飞机得一定角度,飞行航线一般为东西方向。
2、相邻两像片要有60%左右得重叠度,相邻两航线间要有30%左右得重叠度。
3、航摄机在摄影曝光得瞬间物镜主光轴保持垂直地面。
测绘学概论(3.2)--摄影测量学

第3讲 习题作业思考题1. 什么是摄影测量?为什么摄影测量能够测绘地形图?2.为什么必须要有“从不同地方摄取的两张”影像,我们才能看到“立体”?对“两个不同的地方”有没有要求?3. 什么是摄影测量的方位元素?如何获得?4. 为什么计算机能够代替人眼在不同的影像上确定“同名点”?5. 什么是“虚拟现实”?为什么摄影测量技术能够用于“虚拟现实”技术?参考答案1. 什么是摄影测量?为什么摄影测量能够测绘地形图?摄影测量学是研究利用摄影手段获得被测物体的图像信息,从几何和物理方面进行分析处理,对所摄对象的本质提供各种资料的一门学科。
无需接触物体本身获得被摄物体信息,由二维影象重建三维目标,面采集数据方式,同时提取物体的几何与物理特性。
它的基本原理来自测量的交会方法。
2.为什么必须要有“从不同地方摄取的两张”影像,我们才能看到“立体”?对“两个不同的地方”有没有要求?自然界中,当用两眼同时观察空间远近不同的A与B两个物点时,由于远近不同而形成的交会角的差异,便在人的两眼中产生了生理视差,得到一个立体视觉,能分辨出物体的远近。
根据这一立体视觉原理,我们只要在一基线的两端用摄影机获取同一地物的一个像对,观察中就能重现物体的空间景观,测绘物体的三维坐标。
利用两张具有重叠度的影像,获得立体视觉有一定的条件:(1)两张像片必须是在两个不同位置对同一景物摄取的立体像对;(2)分像,即左眼只能看到左影像,右眼只能看到右影像,而不能同时看到;(3)左右影像必须平行眼睛基线,即不能上下岔开,按摄影测量的术语:影像的上下岔开称为上下视差;(4)像片间的距离应与双眼的交会角相适应;(5)两像片的比例尺相近,差别小于15%。
3. 什么是摄影测量的方位元素?如何获得?影像的方位元素分为两部分,即摄影机内部的方位元素与摄影的外部的方位元素。
内方为元素:是描绘摄影中心与相片之间相关位置的参数,包括3个参数:摄影中心S 到相片的焦距F及像主点O在框标坐标系中的坐标。

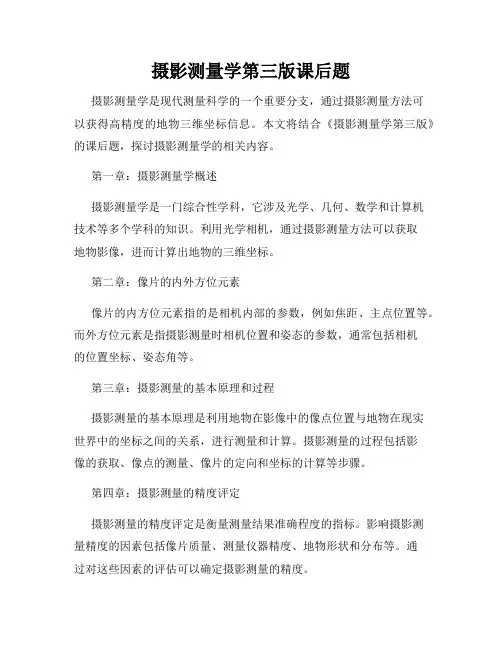

摄影测量学第三版课后题

摄影测量学第三版课后题摄影测量学是现代测量科学的一个重要分支,通过摄影测量方法可以获得高精度的地物三维坐标信息。
本文将结合《摄影测量学第三版》的课后题,探讨摄影测量学的相关内容。
第一章:摄影测量学概述摄影测量学是一门综合性学科,它涉及光学、几何、数学和计算机技术等多个学科的知识。
利用光学相机,通过摄影测量方法可以获取地物影像,进而计算出地物的三维坐标。
第二章:像片的内外方位元素像片的内方位元素指的是相机内部的参数,例如焦距、主点位置等。
而外方位元素是指摄影测量时相机位置和姿态的参数,通常包括相机的位置坐标、姿态角等。
第三章:摄影测量的基本原理和过程摄影测量的基本原理是利用地物在影像中的像点位置与地物在现实世界中的坐标之间的关系,进行测量和计算。
摄影测量的过程包括影像的获取、像点的测量、像片的定向和坐标的计算等步骤。
第四章:摄影测量的精度评定摄影测量的精度评定是衡量测量结果准确程度的指标。
影响摄影测量精度的因素包括像片质量、测量仪器精度、地物形状和分布等。
通过对这些因素的评估可以确定摄影测量的精度。
第五章:航空摄影测量航空摄影测量是利用航空相机从飞机上获取影像,并进行测量和计算的一种方法。
航空摄影测量有着广泛的应用领域,包括地理测绘、城市规划等。
第六章:空间摄影测量空间摄影测量是在三维空间中进行摄影测量的一种方法。
它可以获取更加准确的地物三维坐标信息,适用于需要高精度定位和测量的领域,例如建筑测量和环境监测等。
结语:摄影测量学是一门重要的测量学科,它在地理信息系统、测绘等领域有着广泛的应用。
通过摄影测量方法可以获取高精度的地物三维坐标信息,为人类认识和改造地球提供了有力的工具。
通过课后题的学习,我们可以更好地理解和应用摄影测量学的相关知识,在实践中取得更好的成果。
(完整版)摄影测量习题整理

习题——认识摄影测量1、下列关于摄影测量的发展阶段的说法中,不正确的是(B)(A)数字摄影测量处理的原始资料是数字影像或数字化影像(B)数字摄影测量和解析摄影测量使用的投影方式分别是数字投影和物理投影(C)模拟摄影测量和解析摄影测量处理的原始数据都是像片(均为数字投影)(D)数字摄影测量是以计算机视觉代替人的立体观测与识别,完成影像几何与物理信息的自动提取2、下列有关数字地面模型的相关概念的描述中,不正确的是(D)(A)数字地面模型DTM是地理信息系统的基础数据,可用于土地利用现状的分析、合理规划及洪水子险情预报等(B)数字地面模型DTM是地形表面形态等多种信息的一个数字表示(C)数字高程模型DEM只考虑DTM的地形分量,在计算机高级语言中,它就是一个三维数组或数学上的一个三维矩阵(D)与TIN相比,DEM能较好地顾及地貌特征点、线、面,表示复杂地形表面,其缺点是数据量较大,数据结构较复杂(与DEM相比,TIN能较好地顾及地貌特征点线、面,表示复杂地形表面,其缺点是数据量较大,数据结构较复杂。
)3、摄影测量的技术手段不包括(C)A模拟法B.解析法C实地法D数字法4、光学纠正仪是(A)时代的产品,其投影方式属于机械投影。
A模拟摄影测量B解析摄影测量C数字摄影测量D数字投影5、摄影机框架四边中点设有的框标记号,叫做光学框标。
(×)6、现有地图的数字化方法有手扶跟踪数字化和扫描数字化7、随着摄影测量技术的发展,摄影测量经历了(模拟摄影测量阶段)、(解析摄影测量阶段)与(数字摄影测量阶段 )三个发展阶段。
摄影测量的技术手段有(模拟法)、(解析法)、(数字法)。
8、摄影测量的基本问题,就是将中心投影的像片转换为正射投影的地形图9、数字摄影测量数字摄影测量是基于数字影像和摄影测量的基本原理,应用计算机技术、数字影像处理、影像匹配、模式识别等多学科的理论与方法,提取所摄对像以数字方式表达的几何与物理信息的摄影测量学的分支学科。
摄影测量学试题(含答案)

摄影测量学、名词解释(每小题3分,共30分)1 摄影测量学10绝对定向元素二、填空题(每空1分,共10分)1 摄影测量的基本问题,就是将转换为。
2 物体的色是随着的光谱成分和物体对光谱成分固有不变的、、和的能力而定的。
3 人眼产生天然立体视觉的原因是由于的存在。
4 相对定向完成的标志是。
5 光束法区域网平差时,若像片按垂直于航带方向编号,则改化法方程系数阵带宽为,若按平行于航带方向编号,则带宽为。
三、不定项选择题(每小题2分,总计20分)1、以下说法正确的是()。
同名像点必定在同名核线上B.像点、物点、投影中心必在一条直线上C.主合点为主纵线与核线的交点D.等角点在等比线上2、以下为正射投影的为()。
A.框幅式相机拍摄的航片B.地形图C.用立体模型测绘的矢量图D.数字高程模型 3、立体像对的前方交会原理能用于()。
A.相对定向元素的解求B.求解像点的方向偏差C.地面点坐标的解求D.模型点在像 空间辅助坐标系中坐标的解求4、解析内定向的作用是()。
A.恢复像片的内方位元素B.恢复像片的外方位角元素C.部分消除像片的畸变D.恢 复像片的外方位线元素5、光学纠正仪是()时代的产品,其投影方式属于机械投影。
A.模拟摄影测量B.解析摄影测量C.数字摄影测量D.数字投影6、卫星与太阳同步轨道是指()。
A 、卫星运行周期等于地球的公转周期B 、卫星运行周期等于地球的自传周期C 、卫 星轨道面朝太阳的角度保持不变。
D 、卫星轨道面朝太阳的角度不断变化。
7、以下()不是遥感技术系统的组分。
2航向重叠 3单像空间后方交会4相对行高 5像片纠正6解析空中三角测量 7透视平面旋转定律8外方位元素9核面A、遥感平台B、遥感器C、卫星导航定位装置D、图像处理设备8、图像辐射校正可以用于以下图像误差和偏差校正,除了()。
A、图像中心色调过亮B、图像上灰度失真疵点C、图像中图形梯形变化D、图像上有条状干扰9、根据运载工具不同,遥感可分为以下类型,除了()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章1.摄影测量学:摄影测量是从非接触成像系统,通过记录、量测、分析与表达等处理,获取地球及其环境和其他物体的几何、属性等可靠信息的工艺、科学与技术。
1.2摄影测量学的任务:地形测量领域 :各种比例尺的地形图、专题图、特种地图 、正射影像地图、景观图 ;建立各种数据库 ;提供地理信息系统和土地信息系统所需要的基础数据 。
非地形测量领域:生物医学、公安侦破、古文物、古建筑、建筑物变形监测2.摄影测量的三个发展阶段及其特点:模拟摄影测量阶段:(1)使用的影像资料为硬拷贝像片。
(2)利用光学机械模拟装置,实现了复杂的摄影测量解算。
(3)得到的是(或说主要是)模拟产品。
(4)摄影测量科技的发展可以说基本上是围绕着十分昂贵的立体测图仪进行的。
(5)利用几何反转原理,建立缩小模型。
(6)最直观,好理解。
解析摄影测量阶段:(1)使用的影像资料为硬拷贝像片。
(2)使用的是数字投影方式,用精确的数字解算代替了精度较低的模拟解算。
(3)得到的是模拟产品和数字产品。
(4)引入了半自动化的机助作业, 因此,免除了定向的繁琐过程及测图过程中的许多手工作业方式。
但需要人用手去操纵(或指挥)仪器,同时用眼进行观测。
数字摄影测量阶段 :(1)使用的资料是数字化影像、(2)使用的是数字投影方式 。
(3)得到的是数字产品、模拟产品。
(4)它是自动化操作,加人员做辅助。
3.数字摄影测量与模拟、解析摄影摄影测量的根本区别在于:1.两者采用的原始原始资料不同,前者是是数字影像,后者是硬拷贝影像。
2.两者的投影方式不同,前者是数字投影,后者是物理投影。
3.两者的操作方式不同,前者是自动化,人员做辅助,后者是其本人人工进行。
第二章3.摄影测量学的航摄资料有哪些基本要求?答:1.航影仪应安装在飞机的一定角度,飞行航线一般为东西方向。
2.相邻两像片要有60%左右的重叠度,相邻两航线间要有30%左右的重叠度。
3.航摄机在摄影曝光的瞬间物镜主光轴保持垂直地面。
4.像片倾角,倾角不大于2°,最大不超过3°。
5.航线弯曲,一般要求航摄最大偏距△L 于全航线长L 之比不大于3%。
6.像片旋角 ,相邻像片主点连线与像幅沿航线方向两框标连线间的夹角称为像片旋角,以K 表示。
一般要求K 角不超过6°,最大不超过8°。
4.计算题对于18cm*18cm ,航向:18*60%= 旁向:18*30%=对于23cm*23cm, 航向:23*60%= 旁向:23*30%=8.如何对空中摄影的质量进行评定?1.检查其航向、旁向重叠度是否达到要求。
2.检查其航向弯曲是否超过3%。
3.检查其像片旋角是否小于等于6°,个别不大于8°。
9.造成像片上影像产生误差的因素有哪些?如何对其影响进行改正?因素:1.地面地形起伏 2.像片倾斜,产生像片位移。
3.航线偏离各张像片的主点连线。
改正:13. 摄影测量中常用的坐标系有哪些?各有何用?(各坐标系的坐标原点和坐标轴是如何选择的?) 答:摄影测量中常用的坐标系有两大类。
一类是用于描述像点的位置,称为像方空间坐标系;另—类是用于描述地面点的位置.称为物方空间坐标系。
(1).像方空间坐标系①像平面坐标系像平面坐标系用以表示像点在像平面上的位置,通常采用右手坐标系,y x ,轴的选择按需要而定.在解析和数字摄影测量中,常根据框标来确定像平面坐标系,称为像框标坐标系。
②像空间坐标系,为了便于进行空间坐标的变换,需要建立起描述像点在像空间位置的坐标系,即像空间坐标系。
以摄影中心S 为坐标原点,y x ,轴与像平面坐标系的y x ,轴平行,z 轴与主光轴重合,形成像空间右手直角坐标系xyz S -③像空间辅助坐标系,像点的像空间坐标可直接以像平面坐标求得,但这种坐标的待点是每张像片的像空间坐标系不统一,这给计算带来困难。
为此,需要建立一种相对统一的坐标系.称为像空间辅助坐标系,用XYZ S -表示。
此坐标系的原点仍选在摄影中心S 坐标轴系的选择视需要而定。
(2)物方空间坐标系①摄影测量坐标系 ,将像空间辅助坐标系XYZ S -沿着Z 轴反方向平移至地面点P ,得到的坐标系p p p Z Y X P -称为摄影测量坐标系②地面测量坐标系, 地面测量坐标系通常指地图投影坐标系,也就是国家测图所采用的高斯—克吕格︒3带或︒6带投影的平面直角坐标系和高程系,两者组成的空间直角坐标系是左手系,用t t t Z Y X T -表示。
③地面摄影测量坐标系,由于摄影测量坐标系采用的是右手系,而地面测量坐标系采用的是左手系,这给由摄影测量坐标到地面测量坐标的转换带来了困难。
为此,在摄影测量坐标系与地面测量坐标系之间建立一种过渡性的坐标系,称为地面摄影测量坐标系,用tp tp tp Z Y X D -表示,其坐标原点在测区内的其一地面点上。
18. 摄影测量中常用的坐标系有哪两大类?用来表示像点的像方坐标系和用来描述地面点的物方坐标系分别有哪些,如何定义的?各有什么关系?(1)像方坐标系,用于描述像点的位置,表示缘点的平面和空间坐标1.像平面坐标系:是以主点为原点的右手平面坐标系,用O-xy 表示,又常用框标连线 交点不重合,须平移,框表坐标系中x0,y0,化算为x-x0,y-y02.像空间坐标系:进行像点空间坐标变换,描述像点在像空间位置的坐标系从摄影中心S 为原点,x ,y 轴与像平面坐标系x ,y 轴平行,z 轴与光轴重合。
形成像空间右手直角坐标系S-XYZ ,每张像片的像空间坐标系而建立的坐标系,3.像空间辅助坐标系: 用S-UVW 表示,原点为S ,坐标轴依情况而定a.取u 、v 、w 分别平行地面摄影测量坐标系D-XYZ.b.以每个像片对的左片摄影中心为原点.c.摄影基本为u 轴,以摄影基线及左片光轴构成的平面作为uw 平面,过原点且垂直于uw 平面的轴为v 构成右手直角坐标系(2)物方坐标系,用于描述地面在物方空间的位置1.地面测量坐标系: 高斯-克吕格6°带或3°带投影的平面直角坐标与定义的从某一基准面量起的高程组合而成的空间左手直角坐标系,用T-XtYtZt 。
2.地面摄影测量坐标系: 过渡像空间辅助坐标系的右手系换算到地面测量坐标系左手系的坐标系,用D-XYZ 表示,原点为测区骱某一地面点上,X 轴与航向一致,Y 轴与X 轴正交,Z 轴沿铅垂方向,构成右手直角系。
20. 什么是共线条件方程,导出其数学表达式,它在摄影测量中有何应用?定义:利用中心投影构像,将地图与像片上的点悬接的方程式。
共线条件方程在摄影测量中的主要应用如下:1.单片后方交会和立体模型的空间前方交会;2.求像底点的坐标;3.光束法平差中的基本方程;4.解析测图仪中的数字投影器;5.航空摄影模拟;6.利用DEM 进行单张像片测图。
23.什么叫单像空间后方交会?其观测值和未知数各是什么?至少需要几个已知控制点,为什么? 答:定义:利用影像覆盖范围内一定数量的分布合理的地面控制点的空间坐标与影像坐标,根据共线条件方程,反求该影像的外方位元素的方法。
观测值为:从摄影资料查找像片的比例1/m ,平均航高,内方位元素x0,y0,f 。
从外业测量成果中,获取控制点的地面测量坐标,Xt,Yt,Zt 。
并转换为地面摄影测量坐标X,Y,Z 。
未知数为:Xs,Ys,Zs, ψ,κ,ω.原因:至少需要三个已知地面控制点,因为一个控制点与其对应的影像坐标可以得到两个方程,从而共需要至少三个已知控制点。
第三章1.为什么单张像片不能研究物体的空间位置,而立体像对可解三维坐标?答:未知点在单张像片中只能列出两个方程,而空间位置中有3个未知数,既不能研究;而立体像对上有两个同名像点(x1,y1),(x2,y2),可以列出4各方程,从而求出3个未知数。
9.什么是共面方程,可解决摄影测量中的哪些问题?答:定义:在立体空间相对定向时,由左右两幅影像构成的同名光线与空间基线共面,联立方程。
解决问题:1.连续像对相对定向2.单独像对相对定向10.解析相对定向中有哪些参数?观测值是什么?需不需要提供地面控制点坐标?答:相对定向可分为连续像对相对定向和单独像对相对定向,连续像对相对定向参数为222κωϕ、、、、y x b b ,单独像对相对定向参数为22211κωϕκϕ、、、、。
相对定向中观测值为⎪⎪⎭⎪⎪⎬⎫-+-+--+-+--=-+-+--+-+--=)()()()()()()()()()()()(333222333111S A S A S A S A S A S A S A S A S A S A S A S AZ Z c Y Y b X X a Z Z c Y Y b X X a f y Z Z c Y Y b X X a Z Z c Y Y b X X a f xx0,y0,f(内方位元素) ,由于只涉及到像片间的相对关系,不需要地面点坐标。
相对定向的目的是:确定相邻像片之间的相对位置关系,最少需要5对同名像点11. 连续像对相对定向与单独像对相对定向的区别?1.它们的相对定向元素不一定,前者是222κωϕ、、、、y x b b ,而后者是22211κωϕκϕ、、、、2.它们的坐标选择上有区别,前者是空间辅助坐标系,后者的x 轴是摄影基线作为x 轴(即航线方向一致)的空间辅助坐标系。
15.什么叫单元模型的空间相似变换?怎么样进行空间相似变换?它在摄影测量中有哪些主要应用?定义:在不同的坐标系中,它们的比例尺和方向不一致,在化规到另一个坐标系中,它的形状和原来的相似的过程称为空间相似变换。
对原有的点线进行缩放、旋转、平移变换即可。
应用:单元模型的变换16.在空间相似变换中进行坐标重心化有何意义?试以公式说明之。
意义:1.减小模型点坐标在计算过程中有效位数,以保证计算的精度2.简化系数,个别项的系数为零,部分未知数可分开求解,从而提高计算速度。
第四章1.解析空中三角测量:利用计算的方法,根据航摄像片上所量测的像点坐标以及极少量的地面控制点求出地面加密点的物方空间坐标,称之为解析空中三角测量。
俗称摄影测量加密意义:1.不触及被量测目标即可测定其位置和几何形状;2.可快速地在大范围内同时进行点位测定,以节省野外测量工作量;3.不受通视条件限制;4.区域内部精度均匀,且不受区域大小限制;目的:1.为测绘地形图提供定向控制点和像片定向参数;2.测定大范围内界址点的统一坐标3.单元模型中大量地面点坐标的计算4.解析近景摄影测量和非地形摄影测量所需要的信息:摄影测量信息:像片上量测的像点坐标 非摄影测量信息:大地测量观测值、像片外方位元素、相对控制条件4.像片像点坐标观测值中系统误差主要包括哪些:摄影材料变形、摄影机物镜畸变差、大气折光差改正、地球曲率5. 试说明航带网法解析空中三角测量的基本思想和作业过程答:基本思想:把许多立体像对构成的单个模型连结成一个航带模型,将航带模型视为单元模型进行解析处理,通过消除航带模型中累积的系统误差,将航带模型整体纳入到测图坐标系中,从而确定加密点的地面坐标.作业流程:1.像点坐标系统误差预改正;2.立体像对相对定向; 3.模型连接构建自由航带网; 4.航带模型绝对定向; 5.航带模型非线性改正; 6.加密点坐标计算;8. 航带法区域网平差的基本思想和主要流程基本思想:1.按照单航带法构成自由航带网2.利用本航带的控制点及与上一航带的公共点进行三维空间相似变换,将整区各航线纳入统一的坐标系中同时解求各航带非线性变形改正系数 3.计算各加密点坐标主要流程:1.建立自由比例尺的航带网2.建立松散的局域网 3.局域网的整体平差.11.试说明光束法区域网平差的基本思想,为什么说它是最严密的一种方法。
