本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

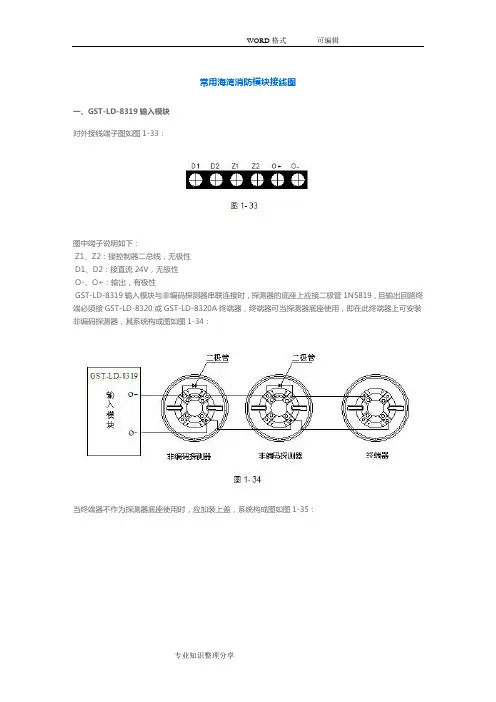

一、GST-LD-8319输入模块

对外接线端子图如图1-33：

图中端子说明如下：

Z1、Z2：接控制器二总线，无极性

D1、D2：接直流24V，无极性

O-、O+：输出，有极性

GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：

当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：

二、GST-LD-8300输入模块

本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29

其中：

Z1、Z2：与控制器信号二总线连接的端子

I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块

GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：

其中：

Z1、Z2：接火灾报警控制器信号二总线，无极性

D1、D2：DC24V电源输入端子，无极性

G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极

COM、NO：无源常开输出端子

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。

a.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图2-33(无源常开检线输入)、图2-34所示（无源常闭检线输入)：

b.模块无源输出触点控制设备的接线示意图如图2-35(无源常开检线输入)、图2-36所示(无源常闭检线输入)：

四、GST-LD-8303输入输出模块

模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2-45：

其中：

Z1、Z2：接火灾报警控制器信号二总线，无极性

D1、D2：DC24V电源输入端子，无极性

I1、G：第一路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）

I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）

S1+、S1-：第一路有源输出端子

S2+、S2-：第二路有源输出端子

模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。a.模块与防火卷帘门电气控制箱（标准型）接线示意图如图2-46(无源常开检线输入)、图2-47所示(无源常闭检线输入)：

b.GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法如图2-48所示：

五、GST-LD-8302切换模块

切换对外端子示意图如图2-40：

其中：

NC、COM、NO：常闭、常开控制触点输出端子O、G：有源DC24V控制信号输入端子，输入无极性

驱动交流型设备的方法如图2-41所示：

六、GST-LD-8313隔离器

隔离器的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，一般安装在总线的分支处，可直接串联在总线上，其端子示意图如图2-54：

其中:

Z1、Z2：无极性信号二总线输入端子

ZO1、ZO2：无极性信号二总线输出端子，动作电流为100mA

七、GST-LD-8321中继模块

对外接线端子图如图2-56：

其中：

24VIN：DC24V电源无极性输入端子，电源与中继器的输出总线共地。

Z1IN、Z2IN：无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离应小于1000m。Z1O、Z2O：隔离无极性两总线输出端子，总线最大长度应小于1000m。

八、GST-LD-8305输出模块

GST-LD-8305型模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7-13：

其中：

Z1、Z2：接火灾报警控制器信号二总线，无极性

D1、D2：DC24V电源输入端子，无极性

ZC1、ZC2：正常广播线输入端子

XF1、XF2：消防广播线输入端子

SP1、SP2：与放音设备连接的输出端子

系统接线图如图7-14所示。
