弧焊电源复习题(本科)
弧焊电源复习题
*2.焊接电弧的静特性：一定长度的电弧在稳定状态下，电弧电压Uf 与电弧电流If 之间的关系。
动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：uf=f （if ）。
电流变化速度愈小，静、动特性曲线就愈接近。
3.交流电弧的特点：电弧周期性地熄灭和引燃，电弧电压和电流波形发生畸变，热惯性作用较为明显。
4.钨极交流氩弧焊接铝时，在负极性的半周时叠加高电压。
*5.哪些因素影响交流电弧的稳定燃烧？采用何种措施稳弧？答：电弧连续燃烧条件方程式为：4212220π+≥f yh f U U U U ，因此影响交流电弧稳定燃烧的因素有：1.空载电压U 02.引燃电压U yh 3.电路参数4.电弧电流 5.电源频率f6.电极的热物理性能和尺寸。
措施：提高弧焊电源频率；提高电源的空载电压；改善电弧电流波形；叠加高压电。
7.交流电弧的功率（有功功率）是指交流电弧在半个周期（π）内的平均功率。
交流电弧的功率因数ƛf 是交流电弧的有功功率Pf 与电弧电压和电弧电流有效值乘积之比值，即：ƛf=Pf/（Uf*If ）*8.在电源参数一定的条件下，改变负载时，电源输出的电压稳定值 Uy 与输出的电流稳定值Iy 之间的关系 Uy=f(Iy),称为电源的外特性（静特性）。
弧焊电源的动特性是指电弧负载状态发生突然变化时，弧焊电源输出电压与电流的响应过程，可以用弧焊电源的输出电流与电压对时间的关系表示：uf=f （t ），if=f （t ）。
9.弧焊工艺对弧焊电源的要求：保证引弧容易；保证电弧稳定；保证焊接规范稳定；具有足够宽的焊接规范调节范围。
*10.电源——电弧系统的稳定条件：定性分析：电弧静特性曲线在工作点上的斜率 必须大于弧焊电源外特性曲线在该工作点上的斜率 。
11.陡降外特性和平外特性的优点和缺点：1.优点：焊接电流偏差小，焊接参数稳定，电弧弹性好。
缺点：垂直下降特性时引弧困难，熔滴过渡困难；过于平缓时短路电流过大，飞溅大，电弧不稳定，电弧弹性差。
《弧焊电源》复习资料
《弧焊电源》复习资料第一章名词解释焊接电弧的基本物理现象：气体的电离和电子发射1.气体原子的电离：并使电子全然瓦解原子核的束缚，构成离子和自由电子的过程。
2.热电离：高温下，具备低动能的气体原子或分子互相相撞而引发的电离。
3．热发射：物质的固体或液体表面受热后，其中某些电子具有大于逸出功的能量而逸出到表面外的空间去的现象。
4.电子升空：在阴极表面的原子或分子，拒绝接受外界的能量而放出自由电子的现象。
5.冲压电弧静特性：一定长度的电弧在稳定状态下，电弧电压uf与电弧电流if之间的关系，沦为冲压电弧静特性。
6.焊接电弧动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系uf=f(if)7.弧焊电源外特性：在电源参数一定的条件下，发生改变功率时，电源输入的电压平衡值uy与输入的电流平衡值iy之间的关系uy=f(iy)，称作电源外特性。
8.强电场作用下的自发射：物质的固体或液体表面，虽然温度不高，但当存在强电场并在表面附近形成较大的电位差时，使阴极有较多的电子发射出来，这就称为强电场作用下的自发射。
9.碰触引弧：在弧焊电源拨打后，电极与工件轻易短路碰触，随后打响，从而把电弧点燃出来。
10.非接触引弧：指在电极和工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。
11．负载持续率：fs=负载持续运行时间t／（负载持续运行时间t+休止时间）*100%12.弧焊电源调节性：弧焊电源满足不同的工作电压、电源的需求的可调节性。
1.焊接电弧物理现象：气体的电离和电子发射。
2.气体原子电离的三种形式：喷发电离、热电离、光电距。
3.电子发射的四种形式：热发射、光电发射、重粒子撞击发射、强电场作用下的自发射。
逸出功：电子发射所需的能量，约为电离能的1|2~1|4.4.电弧的三个组成部分及电位分布。
电弧存有三个部分形成：阴极区、阳极区、弧柱区。
阳极区存在阳极压降：基本上与电流无关，近似为一常数。
弧焊电源复习资料
弧焊电源复习资料一、名词解释1.弧焊电源的控制：是对弧焊电源电气性能的静动太特性与参数进行控制和调节。
2.接触引弧：是弧焊电源接通后，电极（焊条或焊丝）与工件直接短路接触，随后拉开，从而把电弧引燃起来。
3.非接触引弧：指在电极与工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。
常用引弧器才能实现，有高频高压引弧和高压脉冲引弧。
4.焊接电弧的动特性：指一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：)(f f i f U =5. 热惯性：随着电流的增加，使电弧的空间温度升高，但是电弧空间温度变化总是滞后与电流增加的现象。
6.交流电弧的功率：是指交流电弧在半个周期内的平均功率，又称为有功功率。
即：t f f f dw i u f P ππ01=7.交流电弧的功率因数：指交流电弧的有效功率与电弧电压和电弧电流有效值乘积之比值。
既：F f ff I u p =λ8.电源的外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值y U 与输出电流稳定值y I 之间的关系。
)(y y I f U =9.电弧弹性好：若弧焊电源外特性下降陡度大，弧长变化引起电流变化小，则允许弧长有较大程度的拉长却不致使电流小于这个限度而熄弧，既为电弧弹性好。
10.电源调节性能：弧焊电源能满足不同的工作电压，电流需求的调节性能称为电源调节性能，通过电源外特性的调节来实现的。
11.弧焊电源的动特性：是指电弧负载状态发生突然变化时，弧焊电源输出电压和电流额响应过程，用弧焊电源的输出电流和输出电压对时间的关系表示：)(t f U f = )(t f i f =说明弧焊电源对负载瞬变嗯适应能力。
12.弧焊逆变器：为焊接电弧提供电能，并具有弧焊工艺所要求的电气性能的逆变器。
称为弧焊逆变器13.一元化参数调节：根据焊接材料和焊丝直径的不同，将电源电压给定电压信号依据一定的比例变换为送丝电动机的控制电压，使送丝速度随着焊接电源输出电压的增大而增大，从而使电流随之增大。
弧焊电源复习资料
一、名词解释1.弧焊电源的控制：是对弧焊电源电气性能的静动太特性与参数进行控制和调节。
2.接触引弧：是弧焊电源接通后，电极（焊条或焊丝）与工件直接短路接触，随后拉开，从而把电弧引燃起来。
3.非接触引弧：指在电极与工件之间存在一定间隙，施以高电压来击穿间隙，使电弧引燃。
常用引弧器才能实现，有高频高压引弧和高压脉冲引弧。
4.焊接电弧的动特性：指一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系：)(f f i f U =5. 热惯性：随着电流的增加，使电弧的空间温度升高，但是电弧空间温度变化总是滞后与电流增加的现象。
6.交流电弧的功率：是指交流电弧在半个周期内的平均功率，又称为有功功率。
即：t f f f dw i u f P ππ01=7.交流电弧的功率因数：指交流电弧的有效功率与电弧电压和电弧电流有效值乘积之比值。
既：F f ff I u p =λ8.电源的外特性：在电源参数一定的条件下，改变负载时，电源输出的电压稳定值y U 与输出电流稳定值y I 之间的关系。
)(y y I f U =9.电弧弹性好：若弧焊电源外特性下降陡度大，弧长变化引起电流变化小，则允许弧长有较大程度的拉长却不致使电流小于这个限度而熄弧，既为电弧弹性好。
10.电源调节性能：弧焊电源能满足不同的工作电压，电流需求的调节性能称为电源调节性能，通过电源外特性的调节来实现的。
11.弧焊电源的动特性：是指电弧负载状态发生突然变化时，弧焊电源输出电压和电流额响应过程，用弧焊电源的输出电流和输出电压对时间的关系表示：)(t f U f = )(t f i f =说明弧焊电源对负载瞬变嗯适应能力。
12.弧焊逆变器：为焊接电弧提供电能，并具有弧焊工艺所要求的电气性能的逆变器。
称为弧焊逆变器13.一元化参数调节：根据焊接材料和焊丝直径的不同，将电源电压给定电压信号依据一定的比例变换为送丝电动机的控制电压，使送丝速度随着焊接电源输出电压的增大而增大，从而使电流随之增大。
弧焊电源及数字化控制复习题
1、电源按照控制技术分为哪些每种类型各举一例。
1）交流弧焊电源弧焊变压器矩形波弧焊电源2）直流弧焊电源直流弧焊发电机弧焊整流器3）脉冲弧焊电源与焊接方法结合使用4)逆变式弧焊电源 IGBT式逆变式弧焊电源控制方式：机械式控制、电磁式、电子式、数字式（单片机控制、PLC/PLD控制、ARM 、DSP ）2、脉冲弧焊电源的特点是什么适用于哪些方面的焊接脉冲弧焊电源的特点是电源输出电流是周期性变化的，脉冲频率、脉冲电流等脉冲参数可调。
调节脉冲参数可以调节焊接工件的热输入量、焊丝的熔滴过渡形式等，有利于对热输入比较敏感的材料、薄板和全位置的焊接。
故大部分弧焊电源中都包含脉冲弧焊电源。
、什么是焊接电弧电弧中最基本的物理现象是什么焊接电弧是一种强烈的持久的气体放电现象，是气体放电的一种形式。
气体的电离和电子的发射时电弧中最基本的物理现象。
、什么是焊接电弧的静特性静特性曲线的形状是什么常用电弧焊接方法的电弧特性曲线是什么形状一定长度的电弧在稳定状态下，电弧电压Uf与电弧电流If之间的关系，称为焊接电弧的静态伏安特性，简称伏安特性或静特性，其曲线形状类似于U型，可称之为U形曲线。
包括下降特性、平特性、上升特性三部分曲线形状。
不同的焊接方法，在其正常使用范围内，其电弧静特性曲线只是整个电弧“U”形静特性曲线的某一部分。
常用电弧焊接方法的电弧特性如下：焊条电弧焊、埋弧焊等焊接电弧基本工作在电弧静特性的水平段；TIG焊、微束等离子弧焊、等离子弧焊的焊接电弧也基本工作在电弧静特性的水平段，但当电流很小时，如微束等离子弧焊、微束TIG焊的焊接电弧则工作在电弧静特性的下降段；熔化极气体保护焊（MIG焊或CO2焊等）和水下焊接等焊接电弧基本上工作在电弧静特性的上升段。
、什么是焊接电弧的动特性焊接电弧存在动特性的本质原因是什么一定弧长的电弧，当电弧电流以很快速度连续变化时，电弧电压瞬时值与电流瞬时值之间的关系称为电弧动态伏安特性，简称为电弧动特性。

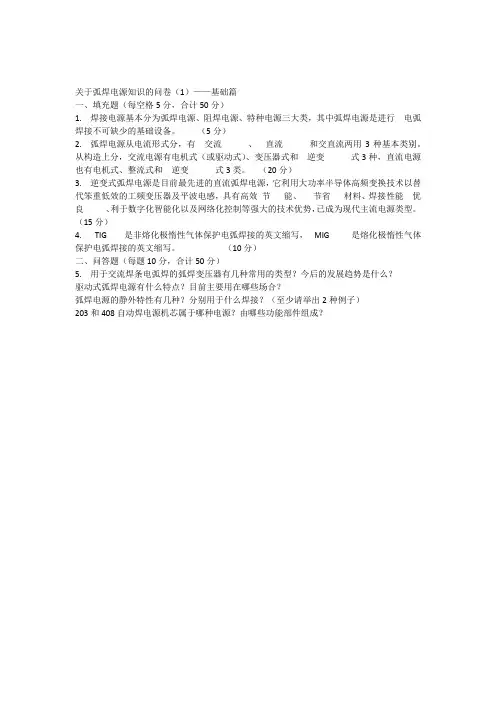

弧焊电源相关知识问卷
关于弧焊电源知识的问卷（1）——基础篇
一、填充题（每空格5分，合计50分）
1. 焊接电源基本分为弧焊电源、阻焊电源、特种电源三大类，其中弧焊电源是进行电弧焊接不可缺少的基础设备。
（5分）
2. 弧焊电源从电流形式分，有交流、直流和交直流两用3种基本类别。
从构造上分，交流电源有电机式（或驱动式）、变压器式和逆变式3种，直流电源也有电机式、整流式和逆变式3类。
（20分）
3. 逆变式弧焊电源是目前最先进的直流弧焊电源，它利用大功率半导体高频变换技术以替代笨重低效的工频变压器及平波电感，具有高效节能、节省材料、焊接性能优良、利于数字化智能化以及网络化控制等强大的技术优势，已成为现代主流电源类型。
（15分）
4. TIG 是非熔化极惰性气体保护电弧焊接的英文缩写，MIG 是熔化极惰性气体保护电弧焊接的英文缩写。
（10分）
二、问答题（每题10分，合计50分）
5. 用于交流焊条电弧焊的弧焊变压器有几种常用的类型？今后的发展趋势是什么？
驱动式弧焊电源有什么特点？目前主要用在哪些场合？
弧焊电源的静外特性有几种？分别用于什么焊接？（至少请举出2种例子）
203和408自动焊电源机芯属于哪种电源？由哪些功能部件组成？。
弧焊电源复习填空题
弧焊电源综合复习题一填空题1.对于小电流钨极氩弧焊、微束等离子弧焊通常情况下工作在静特性曲线的（）。
2.对于焊条电弧焊、埋弧焊、非熔化极气体保护焊多数情况下工作在静特性曲线的（）。
3.在一定的弧长下，当电弧电流以很快的速度变化时，电弧电压和电流瞬时值之间的关系，称为电弧的（）。
4.在稳定状态下，弧焊电源的输出电压和输出电流之间的关系，称为弧焊电源的（）。
5. 弧焊变压器分为正常漏磁式和增强漏磁式两大类，那么动圈式弧焊变压器属于（）类型。
6.弧焊变压器分为正常漏磁式和增强漏磁式两大类，那么抽头式弧焊变压器属于（）类型。
7.抽头式弧焊变压器是靠（）方法来获得下降外特性的。
8. 正常漏磁式弧焊变压器获得外特性的方法是（）。
9.直流弧焊发电机获得外特性的方法有两种，即在电枢电路中串联镇定电阻和（）。
10.差复励式弧焊发电机是采用（）来获得下降外特性的。
11.在弧焊整流器中，输出电抗器的作用是（）。
12.磁饱和电抗器的作用是（）。
13.弧焊整流器按主电路和整流器件的不同，可分为硅弧焊整流器、（）、晶体管式弧焊整流器三种。
14.无反馈式磁饱和电抗器具有（）外特性。
15.全部内反馈磁饱和电抗器式弧焊整流器是采用（）来获得所需的外特性。
16.在全部内反馈磁饱和电抗器式弧焊整流器增设了偏移绕组，其作用是（）。
17.晶闸管式弧焊整流器是靠（）来获得所需的外特性。
18. 磁饱和电抗器式弧焊整流器动特性存在的问题有（）。
19.脉冲弧焊电源是为焊接（）的金属材料及全位置焊接而设计的。
20.模拟式晶体管脉冲弧焊电源，晶体管组工作在（）状态，起可变电阻的作用，来控制外特性形状。
21.硅弧焊整流器采用( )做整流元件.22.晶闸管焊整流器采用( )做整流元件.23.分体式弧焊机串联电抗器通过改变( ),调节焊接电流.24.弧焊变压器是一种具有( )外特性的( )变压器.25.分体式弧焊机由一台具有( )的降压变压器及一个( )组成.。
现代弧焊电源及其控制 复习题
弧焊复习题机械调节型弧焊电源的特点是借助于机械装置实施弧焊电源外特性的调节。
焊接电弧的引燃方式有接触和非接触引弧。
平特性电源的特点是电源输出电流变化时，输出电压基本不变或稍有下降，甚至稍有提高。
铁磁物质能被磁化的原因是在它内部存在着许多很小的被称为磁畴的天然磁化区。
在室温（25°C）下，每个IGBT开关管最大允许的耗散功率，称为IGBT的最大功耗，用P CM表示，它是由管子的额定结温和热阻决定的。
晶闸管整流电路的型式主要有三相半控桥式、三相全控桥式、六相半波可控和带平衡电抗器的双反星形可控整流电路。
专用晶闸管集成触发器的特点有体积小、温漂小、性能稳定可靠、移相线性度好。
晶体管式、场效应当晶体管式以及IGBT式逆变弧焊电源中的逆变电路基本型式是单端式、半桥式、全桥式、推挽式。
数字化弧焊电源不但采用数字控制技术，而且应用了系统总路线技术、网络技术。
负载电流在并联的电源中按与阻抗成反比的原则分担。
三相桥式全控整流电路的输出电压每周有六个波峰，脉动较小。
绝缘栅双极型晶体管简称：IGBT抽头式弧焊变压器是一种增强漏磁式的弧焊变压器，没有动铁心，也没有可活动的绕组。
弧焊电源——指电弧焊机中，供给焊接电弧电能，并具有适宜电弧焊工艺所需电气特性的设备。
电源自然输出特性——指在无反馈控制的开环条件下，电子功率开关的通断时间比率保持不变，电源输出的特性。
波形控制——指在焊接过程中，根据焊接过程不同阶段、不同情况采用不同的给定量对弧焊电源的输出电流、电压，以及电流或电压的变化率进行实时控制。
PFM控制——即脉冲频率控制方式，也就是“定脉宽调频率”控制方式，在脉冲宽度保持不变的条件下，通过改变脉冲频率来调节逆变器的输出。
数字化弧焊电源的特点：答：（1）柔性化控制和多功能的集成；（2）控制精度高；（3）稳定性好；（4）产品的一致性好；（5）焊机功能升级方便。
1、弧焊变压器的特性：答：1）根据焊接电弧特性以及焊接工艺的要求，有外特性；2）它是交流电弧，为了使电弧易于引燃并能保证交流电弧的稳定燃烧，要求弧焊电源应具有足够高的空载电压，并且在焊接回路中有足够大的感抗；3）为了满足弧焊变压器调节性能，要求焊接回路的感抗值能够调节。
专升本弧焊电源练习题
《弧焊电源》模拟试卷1一、简答题：1．电弧静特性“U”曲线是如何形成的？2．哪些因素影响交流电弧的稳定燃烧？采用何种措施稳弧？3．手弧焊、TIG焊、MAG焊、埋弧焊、脉冲MIG焊各用什么形状的电源外特性？为什么？4．动铁心式和动绕组式弧焊变压器如何调节焊接规范和扩大焊接电流调节范围？5、三相桥式全控整流电路有哪两种触发方式？说明采用这些触发方式的基本理由？二、分析下图中同步电路和单结晶体管触发电路的工作原理。
1）触发电路参考答案：t u c上图左侧是晶闸管触发脉冲产生电路。
VU1和VU2时单结晶体管，单结晶体管的工作原理是当晶闸管的发射结合第一基极之间的电压高于一峰值电压时，单结晶体管导通且发射结和基极之间的电压下降到一谷点电压。
因此触发电路的工作原理是当控制电压Uk 为负时，晶体管V3、V4导通，与单结晶体官并联的电容C4、C5充电，当电容中的电压超过单结晶体管的峰值电压时，电容通过单结晶体管和脉冲变压器T3、T4放电，脉冲变压器中输出触发脉冲，见上图。
可变电阻RP4、RP5、RP6的作用是用于平衡左右两侧触发电路二、 同步电路上面电路的左侧是同步电路，它用于电源的相电压过零时，同步电路产生同步脉冲，使晶体管V1、V2瞬时饱和导通，从而使与单结晶体管并联的电容放电到零，这样可保证触发电路产生的第一个有效脉冲于相电压保持确定的相位。
同步电路由三相变压器T2,电阻R1-3,稳压管VS1-6,电容C1-3，电阻R56,二极管VD1-4，晶体管V1、V2组成。
电路工作原理是三相相电压a, b, c 经稳压管后削波，10、11、12三点相对于13点的电压变为矩形波，见下图。
电容C1-3与电阻R58组成微分电路，这样可得电阻R58上的电压波形如图。
由图可见，在正向和负向，各脉冲之间相位相差1200，正、负向之间相位相差600。
每个脉冲分别使晶体管V1、V2饱和导通，实现触发脉冲和电源相电压同步。
utu 空载波形t u c工作波形。
弧焊电源 焊接 考试 复习
＊＊*＊**焊接考试试题1.焊接电弧：焊接电弧是在一定电压的两电极间或电极与工件间的气体介质中产生的强烈而持久的放电现象。
2.电弧静特性：一定长度的电弧在稳定状态下，电弧电压U f与电弧电流I f之间的关系，称为焊接电弧的静态特性，简称伏安特性或静特性。
3.电源外特性：在规定范围内，弧焊电源稳态输出电压U y与输出电流I y之间的关系。
即在电源内部参数一定的条件下，改变负载，稳态输出电压U y与稳态输出电流I y之间的关系.4.负载持续率：是指设备能够满载工作时间的比率.5.空载电压:电焊机通电但未进行焊接操作（无电弧）时，焊机输出端子上的电压，一般在60～80V之间。
6.逆变：将直流电变为交流电的变换称为逆变。
7.PWM:脉冲宽度调制，是在控制电路输出脉冲频率下不变的情况下，通过调整其占空比，利用脉冲宽和窄的变化，达到调整弧焊电源输出电压或电流的目的。
8.PFM:脉冲频率调制,是在控制电路输出脉冲占空比不变的情况下，通过调整其频率,利用脉冲宽窄的变化，达到调整弧焊电源输出电压或电流的目的。
9.直流脉冲：峰值电流和维持电流间断改变，实现了小规模和低速下的射滴过渡，这对特殊位置（横立仰全位置）焊接有很大的好处，而且对需控制热输入的材料以小的热输入（小的平均电流)达到高效高质量焊接。
10.交流脉冲:峰值电流和维持电流间断改变，交流脉冲的方向随时间的变化做有规律的变化。
1。
弧焊电源在焊接过程中的作用是什么？答：弧焊电源具有供给焊接电弧电能（提供电流和电压)以及适宜电弧焊工艺所需电气特性的作用.性能良好、工作稳定的弧焊电源是保证电弧稳定燃烧和焊接过程顺利进行并得到良好焊接接头的必要条件之一。
2。
比较机械调节性弧焊电源、电子控制性弧焊?电源的特点，说明弧焊电源的发展.机械调节型弧焊电源的特点：是借助于机械装置实施弧焊电源外特性的调节，电源的主要电气特性、输出参数的调节，都由其机械结构决定。
故该类电源具有结构简单、易造易修、成本低、效率高等优点,但调节不灵活、不精细，电源比较笨重，耗材多。
弧焊电源及控制重点题
第一章1．在电弧燃烧过程中会伴随着哪些物理过程？在电路中电弧是什么样的负载属性？答：（1）物理过程：气体原子的激发、电离和电子发射、负离子的产生、正离子和电子的复合（2）负载属性：电弧是一段导体，是一种气体的放电现象，其负载属性分为分为静特性与动特性，对于不同的焊接方法，其电弧的属性不同，一般静特性呈U形。
2．电离、阴极电子发射有哪些方式？何谓电离能、电子逸出功，两者对电弧的稳定性有何影响？答：（1）方式：撞击电离、热电离、光电离电子发射方式：热发射、光电发射、重离子撞击发射、强电场作用下的自发射（2）电力能：由原子形成正离子所需的能量称为电离能电子逸出功：电子发射所需的能量称为逸出功影响：电离能或电子逸出功越小，电弧的导电性能就越好，电弧越稳定。
3．焊接电弧的引燃有哪两种方式，分别在什么情况下应用？答：方式：接触引弧、非接触引弧应用：接触引弧：焊条电弧焊、熔化及气体保护焊和埋弧焊非接触引弧：钨极氩弧焊和等离子弧焊4．焊接电弧在物理结构上可分为哪几个区，各区域有何特点？答：（1）三个区：阳极区、阴极区、弧柱区（2）特点：在阴极区和阳极区，电位分布曲线的斜率很大，而在弧柱区则较平缓，并可认为是均匀分布的；可近似的认为阳极区和阴极区压降基本不变，而弧柱区压降在一定气体介质中与弧长成正比。
5．何谓电弧的静特性、动特性，如何解释电弧的静特性曲线？焊接电弧的静特性曲线会受到哪些因素的影响？答：（1）静特性：一定长度的电弧在稳定状态下，电弧电压U f与电弧电流I f之间的关系，称为~~动特性：在一定的弧长下，当电弧电流很快变化的时候，电弧电压与电流瞬时值之间的关系 （2）由于焊接电弧是非线性负载，电弧电压与电流之间不是正比例关系，所以当电弧电流从小到大在很大范围内变化时，电弧的静特性曲线呈U 形曲线，又成U 形特性。
（3）影响因素：阴极电子的发射能力、阴极尺寸大小、阴极斑点的电流密度、弧柱长度、弧柱区的气相成分和弧柱的电导率等。
《焊接电源》期末复习试题 (1)
一、填空题1. CO2气体保护焊一般选用平特性或缓降特性的（弧焊整流器）或（弧焊逆变器），一般采用直流反接。
2. 同体式弧焊变压器由一台具有（平特性）的降压变压器和一个（电抗器）组成。
3. 无反馈磁饱和电抗器的电流放大倍数K1由（直流控制绕组的匝数N k）与（交流工作绕组的匝数N j）之比所决定。
为得到放大作用，取（N k）＞（N j）。
4. 晶闸管的触发电流一般有（单结晶体管）触发电路、（晶体管）触发电路、（数字式）触发电路和（集成）触发电路。
5. 分体式弧焊变压器分别由一台独立的（变压器）和一台独立的（电抗器）组成。
6. 同体式弧焊变压器由一台具有（平特性）的降压变压器和一个（电抗器）组成。
7. 增强漏磁式弧焊变压器可分为（动圈式）弧焊变压器、（动铁式）弧焊变压器和（抽头式）弧焊变压器。
8. 当一台弧焊电源的（空载电压）或（工作电压）不够用时，可以将多台弧焊电源串联起来使用。
9. 硅弧焊整流器按有无电抗器分为（模拟式）硅弧焊整流器和（开关式；）硅弧焊整流器。
10. （气体电离）和（阴极发射电子）是电弧产生的必要条件。
11. 增强漏磁式弧焊变压器可分为（动圈式）弧焊变压器、（动铁式）弧焊变压器和（抽头式）弧焊变压器。
12.需要调节弧焊电源焊接参数时，就必须改变（外特性）曲线的位置。
13. 阴极表面在外加能量作用下连续向外发射电子的现象称为（阴极电子发射）。
14. 焊机的动特性越好，在焊接过程中电弧的引燃和燃烧（越稳定）。
15. CO2气体保护焊一般选用平特性或缓降特性的（弧焊整流器）或（弧焊逆变器），一般采用直流反接。
16. 一般情况下，焊接普通低碳钢、民用建筑等产品及惰性气体保护焊等，选用（交流）弧焊电源即可。
17.焊接电弧按照电极材料可分为（）电弧和（）电弧。
18. 全部内反馈磁饱和电抗器式硅弧焊整流器具有（水平）的外特性，工作部分为（水平）的。
19. 根据吸收能量的不同，阴极电子发射可分为（热电子发射）、（场致电子发射）（光电子发射）。
弧焊电源复习总结
6、降低弧焊电源的频率 f 可一定程度提高电弧的稳定 性。 （错） 7、非接触引弧需要引弧器才能实现。 （对） 8、电弧长度可近似等于弧柱长度，沿电弧长度方向的 电压均匀分布。 （错） 9、 一般规定同体式弧焊变压器的电抗器绕组 Wk 与变 压器二次绕组 W2 必须反接。 （对） 10、 BX1-300 型弧焊变压器由于空载电压较高，故 不可以用于低氢型碱性焊பைடு நூலகம்进行交流焊接。(错) 11、 晶闸管式弧焊整流器的触发电路中，触发脉冲 的上升前沿要陡，一般要求在 10us 以下。 （对） 12、 无反馈磁饱和电抗器式弧焊整流器，适用于薄 板焊条电弧焊，但不适用于钨极氩弧焊。 （错） 13、 对于晶闸管式弧焊整流器，如果采用三相半波 桥式整流式整流电路，则只需要一个触发电路。 （错） 14、 晶闸管式弧焊整流器的外特性，是靠电弧电压 负反馈电流负反馈等两种方法获得的。 （对） 15、 晶闸管式弧焊整流器的主电路有若干种，其中 带平衡电抗器的双反星型可控硅整流电路使用最广 泛。 （对） 16、 部分内反馈磁饱和电抗器式弧焊整流器具有平 外特性，主要用作焊条电弧焊、TIG 焊、埋弧焊以及 等离子弧焊的直流电源。 （错） 17、 抽头式弧焊整流器的空载电压低，近似等于电 弧电压，故有时难以引弧。 （对） 18、 抽头式弧焊整流器，不能补偿电网电压波动对 输出电压的影响。 （对） 19、 抽头式弧焊整流器，主要用于细丝二氧化碳气 体保护焊，因其简单、经济、可靠，从而得到广泛应 用。 （对） 三、选择 1、 焊接电弧中，据引起电离的能量来源，气体不会 发生（A）电离形式。 A 自电离 B 碰撞电离 C 光电离 D 热电离 2、 焊接电弧中碰撞电子的性质与下列因素中的（B） 无关。 A 弧焊电源的种类 B 焊件母材性质 C 电弧周围 的介质 D 电极材料 3、 焊接电弧中的带电粒子不包括（C） 。 A 电子 B 正离子 C 分子 D 负离子 4、 焊接电弧中，阴极电子发射不会发生（D） 。 A 热电子发射 B 场强电子发射 C 光电子发 射 D 振动电子发射 5、常用的同体式弧焊变压器的型号是（A） A、BX—500 B 、BX1—400 C 、BX3—500 D 、 BX6—200 6、常用的动圈式交流弧焊变压器的型号是（C） A、BX—500 B 、BX1—400 C 、BX3—500 D 、 BX6—200 7、常用的动铁心式交流弧焊变压器的型号是（B） A 、BX—500 B、BX1—400 C BX3—500 D 、 BX6—200 8、常用的抽头式交流弧焊变压器的型号是（D） A、 BX—500 B、BX1—400 C BX3—500 D 、 BX6—200 9、 交流弧焊变压器焊接电流的细调节是，通过变压 器侧面的旋转手柄来改变活动铁心的位置实现，当手 柄逆时针旋转时活动铁心向外移动，则（A） A、漏磁减少，焊接电流增大 B、漏磁减少， 焊接电流减小 C、漏磁增加，焊接电流增大 D、漏磁增加， 焊接电流减小 10、 常用晶闸管式弧焊整流器的型号是（ B ） 。 A 、 ZX3-400 B 、 ZX5-400 C 、 ZX7-400 D 、 BX-300 11、内反馈磁放大式硅弧焊整流器的外特性属于恒压 特性，适用于（A） 。 A、MIG/MAG 焊；B、摩擦焊；C、接触焊；D、焊条 电弧焊 12、晶闸管式弧焊整流器的正弦波移相触发电路，理 论上移相范围可达 180 度，实际应用时却为（ A）左 右。 A、130； B、140； C、150； D、160 13、无反馈磁放大器式硅弧焊整流器的外特性属于恒 压特性，适用于（A） 。 A、TIG 焊；B、焊条电弧焊；C、 MIG 焊；D、 MAG 焊
8 20091216《焊接电源》本科-试卷A参考答案
内蒙古工业大学２００９——２０１０学年第一学期《焊接电源》期末考试参考答案及评分标准（A）（课程代码：040104090）一、填空题（本大题共19道小题，每空0.5分，共15分）1、弧焊电源电特性的好坏直接影响电弧燃烧的稳定性，进而直接影响到焊接过程的稳定性和焊缝质量。
2、焊接电弧中根据引起电离的能量来源的不同，有如下三种电离形式撞击电离、热电离、光电离。
3、电子发射按能量来源的不同，可分为：热发射、光电发射、重粒子碰撞发射和强电场作用下的自发射。
4、焊接电弧的引燃一般有两种方式：接触引弧和非接触引弧。
5、沿电弧长度方向的电位分布整体上是不均匀的，但弧柱区可近似认为是均匀分布的。
6、电弧静特性的下降段由于电弧燃烧不稳定而很少采用。
7、焊接电弧的性质与供电电源的种类、电弧的状态、电弧周围的介质以及电极材料有关。
8、在脉冲电弧中，维持电弧用于脉冲休止期间维持电弧的连续燃烧；脉冲电弧用于加热熔化工件和焊丝并促进熔滴过渡。
9、弧焊电源的温升除了与焊接电流的大小有关外，还与负荷的状态有关。
10、若除去动铁心式弧焊变压器的活动铁心，则其输出外特性为下降特性。
11、硅弧焊整流器中输出电抗器的作用主要是改善和控制动特性，其次是滤波。
12、在弧焊整流器的输出端并联“浪涌电路”的作用是帮助引弧和促进熔滴过渡。
13、磁放大器式弧焊整流器中磁放大器铁心中的磁场强度由直流控制绕组和交流工作绕组产生的磁势所决定。
14、晶闸管式弧焊整流器的输出电流和电压是通过调节晶闸管的导通角来实现的，但当导通角较小时，整流波形的脉动加剧，甚至会出现波形不连续。
15、为使三相桥式全控整流电路启动及在负载电流断续时能正常工作，每当触发一晶闸管时，务必同步触发与其相串联导通的另一晶闸管。
16、三相桥式全控整流电路在电阻性负载情况下要求触发电压移相范围为0o～120o；在电阻电感性负载情况下要求触发电压移相范围为0o～90o。
17、六相半波整流电路晶闸管在每周中依次轮流导电60o，存在利用率不高的缺点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弧焊电源复习题（本科）（2006年10月）
名词解释
1．名词解释：（20分）
1、撞击电离
2、热电离
3、电子发射
4、焊接电弧的动特性
5、弧焊电源的外特性
2．名词解释：（20分）
1、气体原子的电离
2、热发射
3、重离子撞击发射
4、光电离
5、焊接电源的额定负载持续率
3．名词解释：（20分）
1、气体原子的激发
2、光电发射
3、强电场作用下的自发射
4、焊接电弧的静特性
5、弧焊电源的负载特性
第一章焊接电弧的电特性
4．画图说明焊接电弧的压降分布？
5．焊接电弧的静特性曲线呈什么形状（分为哪几段）？是怎么形成的？
6．说明焊接电弧的静特性曲线的各区段分别对应哪些焊接工艺方法？
7．交流电弧连续燃烧的条件是什么？如何提高交流电弧的稳定性？
8．影响交流电弧稳定燃烧的因数有哪些？
第二章焊接电源的电特性
9．对电源－电弧系统的稳定性的静态和动态（受到干扰消失后自动回到平衡点）条件进行描述及分析。
10．电源外特性大致可分为哪几种？分别适用于哪些弧焊工艺方法？
11．分别分析手工电弧焊、粗丝埋弧焊、细丝CO2气体保护焊对弧焊电源外特性的要求？
12．试分析等速送丝控制系统熔化极电弧焊对电源外特性的要求？
13．在细焊丝CO2焊接短路过渡并采用平特性电源的情况下，电源动特性及其优劣的含义是什么？
第三章弧焊变压器
14．写出弧焊变压器的详细的电压平衡方程式（既其外特性方程式）及其简化式，并据此画出弧焊变压器的简化矢量图以及外特性曲线。
15．用矢量图分析同体式弧焊变压器次级绕组与电抗绕组进行顺连或反连时，中间磁轭磁通量大小的不同，并说明采用那种连接方法合理。
16．画出动铁心式弧焊变压器在负载时的磁通分布图，并写出总漏抗的表达式？17．动绕组式弧焊变压器的结构有哪些特点？焊接电流如何调节？
第五章磁放大器式硅弧焊整流器
18．画图分析磁放大器式弧焊整流器采用双铁心结构的原因。
19．根据磁放大器式弧焊整流器换相时出现电压面积缺失的现象推导该类电源的外特性曲线方程式。
20．写出磁放大器式弧焊整流器外特性曲线方程式，并据此在磁化曲线平面上分析无反馈磁放大器得到下降外特性曲线的机理。
21．写出磁放大器式弧焊整流器外特性曲线方程式，并据此在磁化曲线平面上分析全部内反馈磁放大器得到平外特性曲线的机理。
第六章晶闸管弧焊整流器
22．晶闸管弧焊整流器的主要特点有哪些？
23．晶闸管弧焊整流器的波形脉动是如何产生的？有哪些解决的办法？目前是如何解决的？
24．画出三相桥式全控晶闸管整流电路以及三相交流电压图，并通过这两个图分析采用主辅双脉冲触发的原因。
25．画出有关电路，分析带平衡电抗器双反星形晶闸管可控整流电路中正反两个极性组中，各有一只管子同时导通的机理。
26．画图并推导带平衡电抗器双反星形晶闸管可控整流电路输出直流电压的公式。
（提示：双反星形整流电路相当于两个三相半波电路通过平衡电抗器实现并连）27．晶闸管弧焊整流器对触发电路的要求是什么？
28．画出ZX5晶闸管弧焊整流器同步电路图，并分析是如何得到网压的零点作为同步点的。
29．画出ZX5晶闸管弧焊整流器一个极性组及其分配电路图，说明脉冲分配作用的原理。
30．画出晶闸管弧焊整流器闭环控制系统示意框图，写出控制电压U K的表达式，以及只用电压反馈mU f时的负载电压表达式和只用电流反馈nU f时的负载电流表达式。
第七章脉冲式弧焊电源
31．试述脉冲式弧焊电源的特点及应用范围。
32．画出三种晶闸管关断电路图，并分析各自的关断过程机理。
33．画出采用积分环节控制电流变化率的模拟式晶体管焊接电源的电路图。
推导输出短路时电流I f变化的式子，据以画出其等值电路，并对电子电抗器的作用加以说明。
34．画出晶体管式脉冲弧焊电源进行切换的双阶梯外特性图，并说明在受到扰动情况下（例如弧长的变化），这种组合式外特性在脉冲期间以及维弧期间所产生的优良的调节作用。
第八章新型弧焊电源
35．试述逆变式弧焊整流器的基本原理以及基本组成部分。
36．什么是逆变器中的PFM调制方法？什么是逆变器中的PWM调制方法？
37．通过有关的波形分析（即画出有关的工作波形图），分析3520型号的PWM集成控制器的工作原理。
38．什么是逆变器中的开关技术的硬开关过程？什么是逆变器中的开关技术的软开关过程？分别画出开关过程中的电流电压变化曲线，加以说明。
