海信变频空调维修实例
海信变频空调电路故障分析检修七例(上)
海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。
分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。
电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。
测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。
检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。
⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。
检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。
提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。
该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。
（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。
海信直流变频空调室外机电路故障分析与检修(五)
海信直流变频空调室外机电路故障分析与检修(五) (上接6期）□瞿贵荣例2:加电后电源指示灯亮，但整机不工作。
分析检修：测辅助电源+15V、+5V电压输出 正常,说明电源供电无问题。
测室外机C P U芯片 IC01⑪、⑫、@脚与⑬、⑭、⑬脚间+5V电源正常 (见图4),分析是I C01复位电路（与I C07、CE10、R39等组成域时钟电路(XT02 )异常。
测1C01⑮脚复位信号，正常时加电瞬间为低电平(0V待机 状态），随即升为高电平(4.8V以上为工作状态），实测⑲脚一直为低电平(0.2V),说明复位电路有 故障。
检查R39未开路,CE10、C42也无击穿漏 电情况,估计是复位集成电路I C U7内部损坏。
因无同型号丨C07(M C34064),用一片HT7044三端 复位集成电路代换后，故障排除。
提示：在采用+5V供电的各类C P U电路中，几乎各种型号的三端复位集成电路均可互换使 用（注意引脚排列可能不同），另外，复位集成电 路损坏后，在应急情况下，可以将其去掉不用，只需将R39加大到100k f l~200k l l，CE10加大到 2.2|j l F~4.7|j l F,利用电容CEU)两端电压不能突 变，而需经R39充电过程，也可为C P U提供合适 的复位信号，使系统正常工作。
例3:通电，室外机不工作，LED1-LED3全部 点亮，室内机显示故障代码“11”。
分析检修：此故障代码表示室外机存储器电 路有故障(见图4)。
主要原因有:C P U芯片I C01 不良；E2P R O M存储器丨C09不良；I C01与I C09 间连线有故障。
检查C35、R75、R78及连接线均 正常，用_片良好的24C01存储芯片代换丨C09 试验,整机恢复正常，故障排除。
例4:室外机指示灯LED1-LED3状态是亮- 灭-亮，室内机显示室外机盘管温度检测电路故 障代表“1”。
分析检修：故障代码“1”表示室外机盘管温 度检测电路有故障（见图3),主要原因有:传感器 RT4不良；接插件C N14锈蚀接触不良；分压电 阻R69(5.1kn±l%)或滤波电容CE8X16异常；C N01⑥脚接触不良;室外机C P U芯片I C01⑧脚 开焊或内部电路损坏。
海信变频空调维修指南
2．自动停机：首先判断是内机自动停机还外机，我们先对内机停机做以下分析。内机停机有以下几种可能1风机反馈不好2内机板损坏，风机反馈线的可以用万用的200K电阻档位测量一下风机反馈线是否开路，如果没有这说明风机是好的这时可能更换内机板。外机自动停机有很多种，大多都是有外机设定的保护所引起的。包括传感器不良、电压保护、电流保护、模块保护、通讯不良。先对室外机的传感器进行全面的测量，如果一切正常可以按下遥控器上的传感器键上的传感器键2次或5次（根据机型不同需要的次数不同）。如果是报过压保护可以从以下几个方面考虑，有模块先更换一下模块，第二外机电源板，如果更换这两个还没有解决的话，可能就是压机不良了。电流保护：首先用纤流表测量一下内外机的主线电流，如果高了再用压力表测量一下外机的压力是不是高了如果高了很多的话，要把冷媒放一点，把压力降到正常压力，如果不是压力高，那就是外机的电流保护出现了问题，可以更换外机板试试。模块保护：我发现有很多维修工在维修过程中如遇到模块烧坏的情况，基本上更换上新的模块时都没有涂导热硅脂的习惯，不涂会导致模块在短时间内因散热不良，造成模块保护，时间长了有可能引起模块击穿。在更换模块时一定要让模块与散热片紧密接触，这样对以后的维修就方便了很多。通讯故障：通讯故障对很多维修工来说是很难判断的。首先确定一下是不是通讯故障。先将外机短接起来看一下是不是还是停机，如果还停就不要找通讯了，如果不停了就应该是通讯的问题了。根据广州的天气和各种原因分析。造成通讯不好的原因主要有电源线，控制板。在维修过程中应先把地线与通讯线交换一下，如果不好就应另外接一条通讯线试试。如果还是不好就应该从电脑板入手了。
1内机风机不转
2自动停机
3外机压机启风机不转
4内机正常运转，外机不工作。
5压机不启
海信-KFR-35GW／77ZBP-直流变频系列空调维修手册
本电路用到的主要关键元器件有：电源变压器、7805等。
五、电源电路关键点的电气参数
1、电源变压器降压输出的参考电压值
检测点位置
检测参考电压值
变压器5-6管脚
AC12V
变压器7-9管脚
变压器7-8管脚
变压器8-9管脚
2、整流滤波之后的检测电压参考值
检测点位置
D07的正极端
DC平均值
二、晶振电路原理图
电路图如下所示：
三、晶振电路原理分析
晶振的１脚和3脚接入主芯片的26脚和27脚，2脚接地，
这样，便可提供一个8MHz的时钟频率。
四、晶振电路的关键性器件。
本电路的关键性器件是晶振。
五、晶振电路关键点电气参数
关键点参数参考如下：
1、晶振2脚和1脚的参数
频率(f)
8 MHz
周期(T)
125 ns
二、电压检测电路原理图：
三、电压检测电路原理分析
直流母线电压经电阻R64 R65 R51R52 R53分压后输出一直流低电压，经滤波后输入CPU电压检测A/D口。本空调器的交流工作范围为：AC175V—AC250V。二极管D4为钳位二极管是将直流电平牵制在5V，而不致在电压跳变时直流电平过高而击穿芯片或使系统误操作。
四、过零检测电路的关键性器件
本电路的关键性器件是：Q01。
五、过零检测电路的电气参数
1、桥式整流之后波形
电气参数如下：
测试点位置
Q01基极
频率(f)
100 Hz
平均值(V)
峰-峰值(mv)
368
2、Q01输出波形
电气参数如下：
测试点位置
Q01集电极
频率(f)
海信变频空调电路部份维修指导(包括功率模块的故障判断)secret

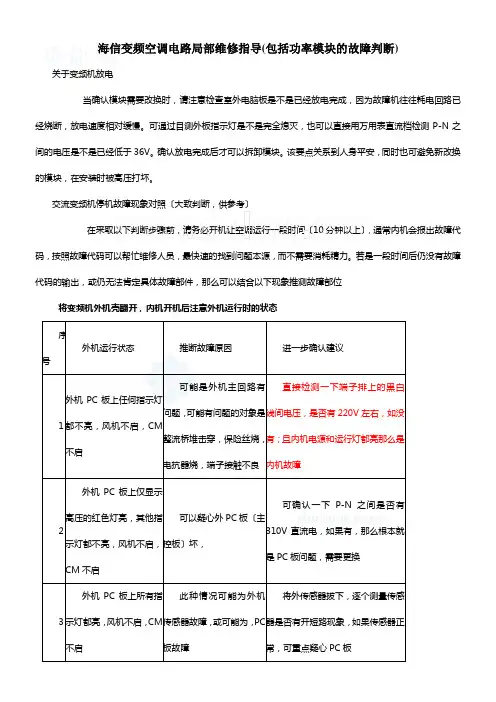

海信变频空调电路局部维修指导(包括功率模块的故障判断) 关于变频机放电当确认模块需要改换时，请注意检查室外电脑板是不是已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。
可通过目测外板指示灯是不是完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是不是已经低于36V。
确认放电完成后才可以拆卸模块。
该要点关系到人身平安，同时也可避免新改换的模块，在安装时被高压打坏。
交流变频机停机故障现象对照〔大致判断，供参考〕在采取以下判断步骤前，请务必开机让空调运行一段时间〔10分钟以上〕，通常内机会报出故障代码，按照故障代码可以帮忙维修人员，最快速的找到问题本源，而不需要消耗精力。
若是一段时间后仍没有故障代码的输出，或仍无法肯定具体故障部件，那么可以结合以下现象推测故障部位将变频机外机壳翻开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1外机PC板上任何指示灯都不亮，风机不启，CM不启可能是外机主回路有问题，可能有问题的对象是整流桥堆击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮那么是内机故障2外机PC板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，CM不启可以疑心外PC板〔主控板〕坏，可确认一下P-N之间是否有310V直流电，如果有，那么根本就是PC板问题，需要更换3外机PC板上所有指示灯都亮，风机不启，CM不启此种情况可能为外机传感器故障，或可能为，PC板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点疑心PC板4外PC板所有指示灯亮，CM不启或启动后马上停机，风机启动不久即停机多因为CM不良或功率模块不良引起，也可能是外PC板不良。
将10芯排线从模块上拔掉，如果情况依旧出现，可根本判断是PC板问题，如果该故障现象消失，那么应该是功率模块或压机问题。
5外PC板所有指示灯亮，CM运转，风机不转或运转缓慢。
海信变频空调原理与故障维修
海信KFR 25×2GW-BP变频空调室外机控制电路之邯郸勺丸创作创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日海信kfr-25gw-06bp变频空创作时间：二零二一年六月三十日调器室外机微处置器控制故障现象与判断(1) 插上电源插头, 室内机电源指示灯亮, 如无电源指示, 说明您家的电源有故障或指示等损坏.(2) 有电源指示, 用遥控器按把持键, 信号发射不出去.首先, 检查遥控器内的电池是否有电, 然后检查电池的正负极片触点有无氧化腐蚀, 若上述正常, 检查遥控器内部电路板是否损坏, 可将遥控器靠近一台调幅收音机, 按遥控器键进行干扰试验, 听收音机是否发出有“嘟嘟”声, 有声说明遥控器无故障.(3) 当遥控器确定无故障时, 信号还是发射不出去时, 可用室内机强制运行开关验证, 强制运行时, 室内贯流风机和室外压缩机若运转正常, 制冷效果良好, 则证明空调器室内机红外接收部位有故障.(4) 当你使用的遥控器装上新电池使用不到一个月就不显示时, 可将遥控器的后盖翻开, 用95%的酒精清洗一下电路板和按键触点面导电胶片, 干燥后, 即可排除漏电故障, 遥控器液晶显示缺字也可采纳这种方法.(5) 变频空调器中的温度传感器起着非常重要的作用, 室内机有空气温度传感器和蒸发器温度传感器;室外机有空气温度传感器, 高压管路传感器和高压管路传感器, 有的传感器在长期使用后发生阻值变创作时间：二零二一年六月三十日动, 使控制特性改变, (如室内机空气温度传感器阻值变年夜后, 会引起变频器输出频率偏低), 为了保证控制精度, 及其相同的工作特性, 确定传感器故障后, 应换用原型号的产物.(6) 在空调器呈现故障时, 如果鉴别整个控制系统是否有故障, 可将室内机控制器上的开关放在“试运行”挡上, 此时微处置器会向变频器发出一个频率为50Hz的信号, 若此时空调器能运转, 并坚持频率不变工作, 一般认为整个控制系统无年夜问题, 可着重检查各传感器是否完好.如果空调器不能正常运行, 说明控制系统有故障.控制系统检测方法(1) 通信电路在检测通信故障时, 用万用表交流电压档250V测试, 在零线和信号线间如果有电压来回变动且室内机通信指示等继续闪烁, 则标明通信正常, 否则通信电路有故障.(2) 功率模块在检测功率模块故障时, 第一种方法是用万用表二极管档丈量功率模块, “+”极与U、V、W极, 或U、V、W极与“-”极间正向电阻应约为380-450Ω间, 且反向不导通, 否则功率模块有故障；第二种方法是用万用表交流电压档, 丈量功率模块驱动压缩机的电压, 其任意两相间的电压应在0~160V之间而且创作时间：二零二一年六月三十日相等, 否则功率模块损坏.(3) 电抗器：在检测电抗器时, 用万用表R X1档进行丈量, 其绕组电阻值约为1Ω.(4)压缩机在检测压缩机时, 用钳子先拔下U、V、W的导线, 丈量三相间的电压, 若三相间的电压相同, 说明压缩机绕组良好, 否则压缩机绕组有故障.(5) 电解电容变频空调器中有年夜容量的电解电容, 最年夜为2000-4500uF, 即使切断电源仍然会残留有充电电荷, 所以对电解电容器要先用烙铁、插头等物体充沛释放残留电荷.电荷放尽以后, 用指针式万用表RX10K档检测, 指针应是指到0, 然后慢慢退到∞, 否则电解电容器损坏.(6) 传感器如果空调器呈现频率无法升降与呵护性关机等故障, 应首先考虑检查传感器, 年夜大都传感器可以从插座上拔下, 从外表上即可以判断是否损害、断裂、脱胶.用手或温水加热, 用万用表RX100档测其阻值, 看它的阻值是否变动, 无变动则可以判定传感器损坏.创作时间：二零二一年六月三十日。
海信日立多联机典型故障案例集锦。
海信日立多联机典型故障案例集锦。
由于多联机的复杂性，对于一个故障的发生，其原因可能不是单方面引起的。
往往有多种异常情况以单一形式存在或者共同形式存在时，都有可能表现为同一个故障现象，或者报警同一个代码。
本故障集锦中所涉及到的案例虽然是实际发生过的典型案例，但不具有绝对的唯一性。
仅提供参考，希望能达到互相交流的目的。
案例一1、故障机型号：RAS-560FS3Q故障现象：机组启动时报P18P18：过欠压引起的重试2、检测步骤·检测三相供电电压分别为：AC385V;AC387V; AC384V;·室外机所有保险丝均未熔断·室外机主板及其插件无异常·电源接线无松动虚接现象·将水泥电阻两接线端子脱开测量其阻值，发现其中一个阻值为1K 的启动电阻阻值无穷大，为开路状态。
3、原因分析及处理措施·进一步检查发现：配电箱内此机组的空气开关其中一相接线端子松动，且触点有氧化现象。
·压线端子虚接是造成电阻过流损坏的主要原因。
·将该接线端子处理后重新压接且更换水泥电阻，故障排除。
案例二1、故障机型号：RAS-450FSN1Q 节能先锋故障现象：P14保护,重试三次后报39故障P14:定速压缩机过流引起的重试2、检测步骤·用钳流表检测定速压缩机启动电流89A保护停机，报P14代码。
·排除相序错误等其它原因，确定为定速压机堵转卡死。
·在服务单位更换压缩机后，仍然报P14代码。
3、原因分析及处理措施·现场检查发现：室外机主板定速压机电流传感器线插CT2,插接位置错误。
·经询问得知，服务单位为进一步确认故障点，在更换压缩机之前，调换过主板。
而在回复插件时出现错误。
·注意：该插件颜色不同但单出厂时已涂色，仔细区别。
·调整插件故障排除。
故障案例三1、故障机型号：RAS-800FSNQ·故障现象：机组报32故障·32故障：和其它室内机的通讯异常2、原因分析及处理措施·该系统为一台室外机拖16台室内机，用户报修故障不能开机，现场确认为32故障，通过室外机点检，AA内机台数为11，重新断电上电后，AA为16台故障排除。
海信空调常见故障解决方法
海信空调常见故障解决方法
海信空调常见故障解决方法是一个非常重要的话题，因为海信空调是许多人家中使用的主要家电之一。
在日常使用中，空调可能会出现各种各样的故障，例如不制冷、制热效果不好、机器噪音大等等。
在这篇文章中，我们将介绍一些海信空调常见故障解决方法，以帮助用户在遇到问题时更好地解决。
首先，当海信空调不制冷时，我们需要检查空调是否有足够的制冷剂，同时检查空调的进气口是否被堵塞。
如果制冷剂不足，我们需要添加制冷剂；如果进气口被堵塞，我们需要清理进气口。
此外，我们还需要检查空调的室外机是否正常工作，因为室外机也会影响空调的制冷效果。
其次，当海信空调制热效果不好时，我们需要检查空调是否有足够的制热剂，同时检查空调的进气口是否被堵塞。
如果制热剂不足，我们需要添加制热剂；如果进气口被堵塞，我们需要清理进气口。
此外，我们还需要检查空调的室外机是否正常工作，因为室外机也会影响空调的制热效果。
最后，当海信空调机器噪音大时，我们需要检查空调是否处于平稳的位置，同时检查空调是否清洁。
如果空调处于不稳定的位置，我们需要将其移动到平稳的位置；如果空调没有清洁，我们需要清洁空调。
此外，我们还需要检查空调是否存在故障部件，例如风扇、压缩机等等。
总的来说，海信空调常见故障解决方法是多方面的。
如果用户能够按照上述方法进行检查和解决问题，那么空调的使用寿命将得到很好的保障。
海信变频空调电路故障分析检修七例(下)
海信变频空调电路故障分析检修七例(下)(上接4期）例5:海信KFR -26W /77VZBP 型空调，外机 风扇不转动。
分析检修：外风机不工作的原因：一是 AC 220V 供电失常；二是驱动控制电路有故障，有 关电路如图5所示。
经初步检查，除C N 16外接风 机不工作外,C N 17外接四通阀和C N 18外接增 氧泵也不工作。
在用遥控器操作切换上述外设备+12V □瞿贵荣工作状态的同时，测IC 5(外C P U )@~@、⑬脚输 出的高电平驱动信号正常。
再检查反相驱动器I C 8 (TDA 2003AP )与控制对应的输出（低电平有 效）及继电器R Y 1~R Y 5的吸合、释放也正常，说 明驱动控制电路正常，故障出在AC 220V 供电回 路。
外机共设5个D C 12V 继电器,RLY 4为总电 源开关,F 2( T 3.15A /AC 250V )为过流保险;RLY 2、RLY 1(两组切换触点）的触点闭合、分断组合控制风机低、中、高风速的切换;RLY 3控制四通阀；RLY 5控制增氧泵。
在变频空调中，经高压桥堆整流后,大都采用数个400V以上的大电解电容进行平滑滤波，总容量可达2000jjl F 以上，所以它们的初始充电电流较大，为了防止整流桥堆、电流保险F 2等元件瞬间过流损坏。
通常使用PTC (正温度系数)热敏电阻T H 2、TH 3来抑制该冲击大电流。
在刚加电时，充电电流会引起TH 2、TH 3阻值迅速增大，使+310V 电压下降，无法保证开关电源和变频模块正常工作需要。
当I C 5工作后，其⑭脚输出高电平信号，经I C 8⑦、⑩脚内部反相器驱动，RLY 4吸合，将T H 2、T H 3短接，此后AC 220V 市电才经RLY 4触点、F 2为风机、四通阀、增氧泵供电。
检查F 2延迟电流保险未熔断，RLY 4吸合、释放正常，各电源引线亦无断脱，最后发现是RLY 4常开触点因打火烧蚀接触不良，更换后故障排除。
海信空调常见故障解决方法
海信空调常见故障解决方法
海信空调是一种非常流行的家用空调，它具有高效的制冷、制热和节能等优点，也是家庭使用中最受欢迎的家用空调之一。
但是海信空调也会出现一些故障，下面就来介绍一下海信空调的常见故障及解决方法。
首先，如果海信空调不能正常开机，可能是由于电源插座接触不良或电源线损坏等原因造成的，可以检查电源插座或更换电源线后再重新接通电源，以解决该问题。
其次，如果海信空调无法制冷，可能是由于空调的滤网堵塞而影响空调的正常工作，可以通过拆卸空调前板来清洗滤网，以恢复空调的正常工作。
此外，如果海信空调频繁发出报警声，可能是由于空调内部压缩机热保护器发生故障而导致的，可以检查空调内部压缩机热保护器，并及时更换损坏的部件，以解决该问题。
最后，如果海信空调发出异常声音，可能是由于空调内部风机损坏而导致的，可以拆卸空调前板来检查空调内部风机，并及时更换损坏的部件，以解决该问题。
总之，海信空调的常见故障主要包括不能正常开机、无法制冷、频繁发出报警声以及发出异常声音等，可以通过检查电源插座、清洗
滤网、检查压缩机热保护器以及检查风机等方法来解决这些问题。
海信变频空调原理与常见故障维修
IPM模块 功率输出
压缩机
海信变频空调原理介绍
室外机
电源 指示
滤波 电路
海信变频空调器控制原理图
室内机
冲击电流防 电流检
止电路
测
继电器
电源输入
电源电路
功率输 出模块
电压 检测
压 缩 机
压缩机温 度传感器
盘管温度 传感器
室外温度 传感器
室外机控制器
变频器输出控制 除霜控制 风速控制 排气温度控制 AC过电流控制 保护输出控制
电流检测电路
电流故障检修步骤
序号
检查步骤
1
检查电源电压是否太 高或不稳
压缩机绕组短路、
2
断路、抱轴，绝
缘不良
3
检查室外机基板是 否坏
检测室外机交、直流
4
电源电路的连接 线和器件是否不
良
检查室内机和室外机
5
连接管安装是否
弯瘪
检测制冷系统制冷
6
剂填充量是否过
多
检查工具
检查方法
万用表
万用表、钳 流表
万用表
查市电电压、电源线、开关 等线路情况，线材是否符 合要求，接触是否良好
检测压缩机运转电流，用万 用表欧姆档测压缩机绕组 电阻值及绕组端子与壳体 间绝缘电阻
万用表
检测连接线压线是否牢固，整 流硅桥、滤波电容是否正 常
检查连接管弯管处的角度是否 过小造成弯瘪
压力表
可能出现的问题 及维修措施
如电压高或不稳 ，须调整处理 ，或加装稳压 器
传感器电路原理
温度传感器电路的原理图
室内环境温度传感器
1、温度传感器特性 温度传感器主要由负温度系数的热敏电阻组成，当温度变化时，热敏电阻
海信KFR-60LW36BP型交流变频空调压缩机驱动模块原理与典型故障检修
海信KFR-60LW/36BP型交流变频空调压缩机驱动模块原理与典型故障检修口张湘粤海信KFR-60LW/36BP是一款2008年生产的立柜式交流变频空调，目前该机已大量进入维修期，而且大部分均为变频板驱动、保护等故障,笔者结合近段时间对该机的维修，总结经验与同行分享，希望能起到抛砖引玉作用。
该空调使用的变频驱动模块型号是三菱的PS21867-AP,如图1所示,模块内IGBT功率管最大工作电流是30A,而该变频空调制冷时额定电流11.1A,最大电流为18A,完全能达到使用要求。
H T H O H I N O OR2X3-严卜+3.3ta*5VA不02士C5X3~[C4C3丄丄C2■XT-4护丁VPC―vp,2VVFPI YP1才VPC5不,__|Y1VUFS[>1-rr C1-,-VUFB口下下2N0-s310Md图2是三菱PS21867-AP模块基本控制框架图。
从图中可以看出，驱动变频压缩机电机使用模块内部的六只IGBT功率三极管，工作时上下桥臂的3对功率管依据控制逻辑轮流工作，从而在变频电机上形成uv->VW—>WU的旋转磁场，使电机得以运转。
模块的供电分为两部分，一部分是P、N之间的+310V左右的直流供电，主要是为6只IGBT功率三极管驱动变频压缩机服务；另一部分是上XRSHUNT立Frequency conversiontimeAPP 1_IAZOE REPAIRirsJG下桥臂驱动电路、保护电路的+15V 供电，如VN1.VP1以及上桥臂的三颗IGBT 功率管。
由于受到下桥臂关断时的影响，必须要抬高其驱动电 路的电压，否则电路不工作，因此，在上桥臂的驱动电路中设置了三组由D1.C1等组成的自举升 压电路,作为上桥臂驱动电路的电源,这样能确保 上桥臂的供电满足驱动电路对电源的需求。
6路压缩机驱动信号分别由外机CPU 输出，经R2、C5组成滤波吸收网络后送到PS21867-AP 模块的UP 、VP 、WP 、UN 、VN 、WN 引脚，通过六路的PWM 进行脉宽控制从而实现变频电机的 调速运转。
海信空调维修案例汇总
漏水维修案例汇总编号:06001故障类型：漏水（无风吹出）机器型号：KFR-33GW故障现象：内机漏水原因分析：在制冷模式下，开机工作一段时间后，出现水珠从正面盖板与出风口上檐处滴下，但出风量很小，掀盖观察过滤网已被灰尘(脏物)堵死。
蒸发器的白霜与脏网相连，取下滤网；再次开机，风量变大，漏水消除。
解决措施:把过滤网清洗干净，安装好，并向用户交待注意定期清洗保养。
经验总结:过滤网脏,堵引起漏水现较多,通过维修后,应向用户介绍空调的保养方法，另外蒸发器结霜和系统少氟结霜容易混淆，系统少氟结霜只会在蒸发器上局部结霜，而脏堵结霜会连系统的回气管(低压管)都会出现,在处理时就判断正确。
编号:06002故障类型：漏水机器型号：KFR-3602GW/BP故障现象：出风口有水珠滴下原因分析:用户反应此台空调在工作二至三小时后有水从风口吹出来,维修工上门检查发现,用户是在用低风档工作吹出来的是水雾气,并伴有水滴珠掉下,空调使用的房间面积在15平方米左右,设定温度在17度,这样温度降低后引蒸发交换量减少形成冷凝露过多被吹出来。
解决措施:把低风档转换成高风档或(自动档)，将导风板叶片尽量向上或平吹,不再出现凝露。
经验总结:以上的故障实为物理因素造成，解释即可。
吹出”水雾气”(雾水),在”梅雨”季节发生较多,另在南方多雨、气压低、湿度高的情况下更容易出现此故障。
所以处理此类问题是首先检查蒸发器脏与风轮叶片是否有灰尘，排除之后可设定高风档，温度尽量设高点。
编号: 06003故障类型：室内机漏水(使用二年时间)机器型号：KFR-2801GW/BP故障现象：内机漏水原因分析:空调工作时间较长后,冷凝水从背板连接管凹槽处沿缝隙流下，从外表观察无倾斜，清洗过滤网，拆开罩壳，蒸发器较干净，采用人工试水，蒸发器都未发现有漏水，且排水流畅，当试后拆蒸发器时，发现水从背板（底盘）连管凹槽处流出，当把内机取下时，发现导水槽内有很多沙灰堵住出水孔，使水溢出槽外，造成堵注的主要原因是空调使用时间长灰落入槽内所至。
海信变频空调原理与故障维修
海信变频空调原理与故障维修一、海信变频空调原理1.压缩机变频调速：海信空调内部配备了变频驱动器，可以根据室内温度和用户需求，通过电子控制系统自动调整压缩机的运行频率，从而控制压缩机输出的制冷量。
2.室内外温度感应器：海信空调内部装有温度感应器，可感知室内室外的温度变化，并通过传感器将温度信号传递给控制器。
3.控制器：海信空调的控制器是核心的控制部分，它可以根据室内室外的温度信号以及用户设定的温度要求，来控制变频调速、制冷、制热和除湿等功能的开关。
4.空气循环与分配：海信空调内部有一个风机，它可以将室内的空气舒适均匀地吹送到各个房间。
同时，通过管道将制冷剂从室内机传输到室外机，实现热交换。
二、海信变频空调故障维修1.故障代码读取：当海信变频空调出现故障时，可以通过读取故障代码来快速定位故障。
通常，海信空调的遥控器上会有一个“故障显示”按钮，按下后就可以在遥控器上显示故障代码。
根据代码，可以找到相应的故障原因及解决办法。
2.压缩机故障：当海信变频空调压缩机故障时，通常会出现不制冷、压缩机噪音大等情况。
此时，可以先检查压缩机的电线是否松动或燃烧是否正常，如有问题及时修复。
3.温度感应器故障：如果海信空调的温度感应器损坏或接触不良，会导致温度控制不准确。
可以通过检查温度感应器的连接是否正常，或是更换温度感应器来解决问题。
4.电源故障：海信空调如果无法正常启动，可以检查电源线是否损坏、插座是否通电等。
如果电源线和插座没有问题，可以拔下电源线重新插入，看是否能够启动。
总之，海信变频空调采用了变频调速技术，通过改变压缩机的运行频率来控制制冷量的大小，从而提高了节能性能。
当出现故障时，可以通过读取故障代码来定位问题，并采取相应的维修措施。
需要注意的是，在进行维修时，应遵守相关安全操作规程，以防止意外发生。
海信空调器故障速查速修手册
海信空调器故障速查速修手册摘要：1.海信变频空调故障自检方法2.《海信空调器故障速查速修手册》概述3.海信变频空调维修方法及常见故障处理4.变频空调停机是否正常判断正文：一、海信变频空调故障自检方法当海信变频空调出现故障时，可以通过强制运行自检方法进行快速排查。
具体操作如下：1.按住on/off键上电，蜂鸣器响一声后放开，进入强制运行自检待机状态。
2.室内温度强行按25 进行判断，可进行所有模式运转，所有保护功能、延时失效，其余控制与正常运行时相同。
3.在开机状态下电加热仅按温差条件判断。
4.完成后，也可以按on/off 键或遥控器开关键，退出强制运行自检功能。
二、《海信空调器故障速查速修手册》概述《海信空调器故障速查速修手册》是一本2012 年出版的图书，作者是汪韬。
该书主要介绍了海信空调器的故障排查和维修方法，为维修人员和用户提供了实用的参考资料。
三、海信变频空调维修方法及常见故障处理1.空调不制冷的故障处理：一般来说，空调不制冷可能是因为空调缺少制冷剂或长时间没有进行清洗。
此时，可以先检查空调的制冷剂是否充足，如果缺少制冷剂，需要联系售后维修中心进行添加。
另外，长时间没有进行清洗的空调散热效果会变差，导致不制冷，此时需要对空调进行仔细清洗。
2.变频空调停机是否正常判断：当变频空调停机时，可以通过检查空调显示屏上的故障代码来判断停机原因。
如果显示屏上没有显示故障代码，可能是因为空调正常停机，此时可以重新启动空调。
如果显示屏上显示故障代码，需要根据代码含义进行故障排查。
四、结论当海信空调出现故障时，可以通过强制运行自检方法进行快速排查，同时可以参考《海信空调器故障速查速修手册》进行维修。
常见的故障原因包括制冷剂不足、空调长时间未清洗等，需要根据具体情况进行处理。
08年海信空调故障原因分析及解决方法
联机线安装的问题
三、08年海信空调变频挂机常见故障 08年海信空调变频挂机常见故障
目前2007、2008我分公司变频挂机的主打机型是 、 我分公司变频挂机的主打机型是KFR-26GW/27BP交流 目前 我分公司变频挂机的主打机型是 交流 变频，通过了解，市场反映比较多的问题主要集中在以下几点： 变频，通过了解，市场反映比较多的问题主要集中在以下几点：
RZA- 5183-658-XXRZA-2-5183-658-XX-0 RZA- 5183-658-XXRZA-2-5183-658-XX-0 RZA- 5183-661-XXRZA-2-5183-661-XX-0 RZA- 5183-662-XXRZA-2-5183-662-XX-0 RZA- 5183-662-XXRZA-2-5183-662-XX-0 RZA- 5183-662-XXRZA-2-5183-662-XX-0 RZA- 5183-658-XXRZA-2-5183-658-XX-0 RZA- 5183-659-XXRZA-2-5183-659-XX-0 RZA- 5183-659-XXRZA-2-5183-659-XX-0 RZA- 5183-659-XXRZA-2-5183-659-XX-0 RZA- 5183-659-XXRZA-2-5183-659-XX-0 RZA- 5183-659-XXRZA-2-5183-659-XX-0 RZA- 5183-663-XXRZA-2-5183-663-XX-0
KFR-72LW/25D、KFR-72LW/27D 、
2、KFR-50LW/58AD内机噪音大 KFR-50LW/58AD内机噪音大
海信空调KFR-50LW/内机噪音大， 海信空调 安装后发现内机噪音大 电机存在异响。 电机存在异响。
海信变频空调维修实例
海信变频空调维修实例海信KFR-2608GW/BP空调不制热，外机风扇工作但压缩机不工作检查时发现外机风扇工作，压机不工作，测量功率模块PN-U、V、W之间正常，重新上电试机P、N间电压正常，U、V、W间有正常电压输出可压机不工作，关机后测量压机绕组正约1.3，初步怀疑压机卡缸，排出系统制冷剂后试机空调器压机仍不工作后确定为压机卡缸，用新压机插上U、V、W后再试机压机可以启动，换上新压机后定量加R22后试机空调器制热回复正常。
海信KFR-2701GW/BP空调不定时开关机从对室外机安装位置观察，在邻室外机的地方分别安装着380V的变压器、有线电视和电话的接线盒，这些特殊的高频散射的电磁波组合在一起，构成了一个强大的信号干扰源，使得整机CPU始终不能正常地传输信号，整机的工作状态也就处于一种不正常的工作状态。
而遥控器无意中的位置，使室内机能够接收到正常的信号，克服干扰，正常工作。
用户自夏天安装以来，总是出现不定时开关机现象。
多次上门更换显示屏、内外机板、遥控器均无效。
偶然发现将遥控器放在某一特定位置后，空调运行正常。
海信KFR-3201GW空调室内机噪音大，嗡嗡交流声一、安装原因:a、室内机未紧导致机体与挂墙板共振，b、空气过滤网未卡好;、贯流风扇重心偏离造成，b、内风扇破裂， c、电机轴承不良导致有二、机器本身原因:a交流声，d、变压器交流声;三、人为原因;四、墙体结构问题，实心墙和空心墙。
询问用户的使用情况，得知刚安装并且是刚搬进来住，然后开始试机，乍一听是内风扇电机的交流声，按照维修原则，先检查室内机是否挂紧，过滤网卡好，确认一切正常后，然后再仔细听这种响声，怀疑是内风扇电机交流声，但换上新风扇电机后，仍有嗡嗡声，而且现象依旧，更换变压器也无济于事，当碰到联机管发现有轻微振动，顺势按住墙侧耳听，瞬时声音全无，这才发现是用户的空心墙导致墙体与管路共振。
引起共鸣，调整恢复。
海信KFR-3301GW空调整机不通电遇到整机不通电的情况，首先查看有无掉线、断线，经查看，无此现象;然后用万用表查输入电压为220V，正常;查内机变压器无损坏，内机板保险丝熔断，热敏电阻烧坏，分析造成此故障的原因，可能是因为电压超过250V所致，同时也可能造成整流器损坏，如果7805稳压块高出5V以上，电脑块也可能损坏。
海信典型直流变频空调室内机电路故障分析与检修(中)
海信典型直流变频空调室内机电路故障分析与检修(中)□张凤娥(上接8期）2.C P U系统电路（如图4所示）包括复位(1〇)6、(：13)、时钟(5〇'01)、存储器 (IC04)、应急开关（S W1)、蜂鸣器驱动（I C09、ZB01 )和显示电路。
C P U正常工作条件:有+5V电源电压;加有从低电平跳变为高电平的复位脉冲；石英晶体XT01起振且C P U芯片自身良好。
存储 电路工作失常会造成空调工作紊乱、受控电器(如 风机、风门电机等）失控等，应急开关电路出现故 障时，会导致应急开关失灵或通电就进入应急工 作状态。
蜂鸣器电路工作失常时，会造成蜂鸣器不 发声或声小等故障。
④3.温度检测电路（如图5所示）有室内环境温度检测(R T1)和盘管（室内热 交换器）温度检测(R T2)两路温度信号，主要用于 对压缩机和室内风机转速的调整和控制，当温度 检测电路（一路或两路）失常时，压缩机或室内风 机的转速就会加快或减慢，甚至停止运转。
室内风 机有手动和自动两种调速方法：前者是利用遥控f r e q u e n c y c o n v e r s i o n t i m e 器手动操作；当风速设定为自动时,根据室内温差 来调整风速大小，如表2所示。
可见，当温度检测 信号失常时,会直接影响风机风速的自动调控。
本机温度传感器R T1、RT2采用同规格的 N T C(负温度系栽热敏电阻）元件，其电阻值随感 测的温度而变化，温度越高阻值越小。
实测数据: 101时为9.71<仏25尤时为5.31^,30^时为时为 3.6k f l。
表2室内风速与温差的关系T室一T设风速T室-T设彡K低风速1(\3<丁室—丁设<31中风速T室一7^31高风速L04 330 U H⑤4.风机相位检测接口电路（如图6所示）相位检测信号即P G脉冲，由风机内置的霍 尔传感器检测输出，C P U判断后控制风机转速，当I C08(C P U)达不到正常的P G脉冲时，会令风 机停转，并屏显故障代码“39”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海信变频空调维修实例海信KFR-2608GW/BP空调不制热，外机风扇工作但压缩机不工作检查时发现外机风扇工作，压机不工作，测量功率模块PN-U、V、W之间正常，重新上电试机P、N间电压正常，U、V、W间有正常电压输出可压机不工作，关机后测量压机绕组正约1.3，初步怀疑压机卡缸，排出系统制冷剂后试机空调器压机仍不工作后确定为压机卡缸，用新压机插上U、V、W后再试机压机可以启动，换上新压机后定量加R22后试机空调器制热回复正常。
海信KFR-2701GW/BP空调不定时开关机从对室外机安装位置观察，在邻室外机的地方分别安装着380V的变压器、有线电视和电话的接线盒，这些特殊的高频散射的电磁波组合在一起，构成了一个强大的信号干扰源，使得整机CPU始终不能正常地传输信号，整机的工作状态也就处于一种不正常的工作状态。
而遥控器无意中的位置，使室内机能够接收到正常的信号，克服干扰，正常工作。
用户自夏天安装以来，总是出现不定时开关机现象。
多次上门更换显示屏、内外机板、遥控器均无效。
偶然发现将遥控器放在某一特定位置后，空调运行正常。
海信KFR-3201GW空调室内机噪音大，嗡嗡交流声一、安装原因：a、室内机未紧导致机体与挂墙板共振，b、空气过滤网未卡好；二、机器本身原因：a、贯流风扇重心偏离造成，b、内风扇破裂， c、电机轴承不良导致有交流声，d、变压器交流声；三、人为原因；四、墙体结构问题，实心墙和空心墙。
询问用户的使用情况，得知刚安装并且是刚搬进来住，然后开始试机，乍一听是内风扇电机的交流声，按照维修原则，先检查室内机是否挂紧，过滤网卡好，确认一切正常后，然后再仔细听这种响声，怀疑是内风扇电机交流声，但换上新风扇电机后，仍有嗡嗡声，而且现象依旧，更换变压器也无济于事，当碰到联机管发现有轻微振动，顺势按住墙侧耳听，瞬时声音全无，这才发现是用户的空心墙导致墙体与管路共振。
引起共鸣，调整恢复。
海信KFR-3301GW空调整机不通电遇到整机不通电的情况，首先查看有无掉线、断线，经查看，无此现象；然后用万用表查输入电压为220V，正常；查内机变压器无损坏，内机板保险丝熔断，热敏电阻烧坏，分析造成此故障的原因，可能是因为电压超过250V所致，同时也可能造成整流器损坏，如果7805稳压块高出5V以上，电脑块也可能损坏。
为用户更换新内机板后，机器工作正常。
海信KFR-5001LW/BP内机不工作根据用户反映故障，因是新装机估计不是大问题。
上门检查，开机显示屏有显示，观察显示屏发现压缩机显示频率没变化，查看外机，开始外风机还转，但过一会儿就停，用手摸高压管，没有温度变化，怀疑压机没工作，用遥控器传感器切换键打开检测自诊断，故障显示“5”为通讯故障，检查内、外机信号线与地线有12V电压，证明内、外机信号正常，再次使用自诊断，故障显示“28”为功率模块保护，由此确定故障在外机模块上。
打开外机后，经查看发现外机滤波板与模块信号线脱落，接好信号线，试机一切正常。
海信KFR-3501GW/BP空调开机后，短时间工作后，外机不运转该机自装机使用一段时间后，用户反映制冷效果不好，试机检查发现开机几分钟后，外机不运转，外机运转时测压力正常，工作电压电流无异常，停机后外机又开机，但运转几分钟后外机又停，故障检测有时报过冷保护，所以测内机管温阻值在25摄氏度时大约50kΩ，明显偏大。
且与原机传感器外形有差异，更换内机管温，试机后正常。
海信KFR-5001LW/D空调遥控不开机用户反映空调用遥控器不能开机而该遥控器在别的空调（同一型号）则工作正常，故怀疑为显示屏故障，更换显示屏，这时观察空调器工作正常，发现有盏日光灯，且光线特别强烈，关掉其中任何几盏，光线减弱后，则遥控器工作正常，全打开后，则遥控器失灵，反复试过几次均如此，与用户协商，减掉几盏日光灯，空调器工作正常。
海信KFR-26G/W×2空调噪音大室外机蒸发器污引起过热运行，产生噪音。
开始运行时噪音正常，20-30分钟后噪音逐渐增大，初认为是室外机内部管路振动引起，用橡胶泥固定后，开机声音减小，但运行一段时间后，又逐渐增大，断开外机风扇电机插头，声音明显减小，更换后试机，仍然是运行一段时间后噪音逐渐增大，仔细观察外机工作环境，清理室外机蒸发器后，试机噪音消除。
海信KFR-2602GW/BP空调制冷效果差风扇电机转速变慢，引起蒸发器热交换效果变差，并直接导致蒸发器表面结霜。
开机一小时左右，工作良好，制冷正常，风速逐渐变慢，没有冷风吹出，打开内机面板，蒸发器已粘满霜，且风扇电机工作。
测制冷剂压力正常，并不缺氟。
仔细观察发现风扇电机工作时转速逐渐降低，试着更换风扇电机，工作正常。
海信KFR-5001LW/AD空调制热温度忽高忽低由出风口温度低到电加热器不工作到更换内机板到温度传感器阻值小，恰好构成了一个维修闭环。
整机工作正常，但测内机出风口温度较低，测压力正常，排除缺氟的可能性。
继续开机运转一小时后，测出风口温度仍然较低。
打开内机面板，电加热器不工作，测试为无220V电源，连接好线路后，效果不明显，更换内机板无效，再更换电加热器，仍无效，测内机板等均正常。
测至盘管温度传感器时，观察到阻值偏小，更换后，试机正常，制热良好。
海信KFR-2608GW/BP空调外机不工作检测室内机输出正常,外机板DC300正常,电源灯闪烁,测电源输出端子,DC15V正常,DC5V无电压,前级电源电路有问题.测整流二极管D4,电压偏低,稳压管U1 9.5V左右,怀疑反馈光耦PC3不良拆下测发现控制脚已短路.更换PC3光耦试机正常.维修经验总结：电源灯闪烁,说明输出电压时有时无,L7805前整流滤波,稳压电路应均无故障,采用开关电源电路.所以反馈原件很关键,PC3光耦和U1稳压管如有问题,致使开关电源不能正常工作,导致输出电压不正常.海信KFR-12002LW/D空调整机不启动，显示屏无任何显示一、机器本身原因，a变压器坏、b内机板有故障、c显示屏不显示；二、电路原因，a电压异常导致烧元件 b安装时，线路中火、零、地线混。
刚买的机器，打开室内机，检测变压器初级开路，插电不开机，检测火、零两线电压值216V，用户家电压都是230V，换变压器试机，内机继电器刚吸合，显示屏一闪，自动关机，更换内机板，故障依旧，最终怀疑是电的问题，一查安装员误把地线接做零线，但地线没接地无回电，调整线路。
一定要注意室内机零线，类似故障，首先检查火零电压电路问题，室内机零线错接的问题，a室内机错将火线当零线，将烧变压器，甚至内机板;b零线接成地线，空气开关会跳闸；显示会一闪一闪自动关机；正确接法火零线220V。
海信KFR-5001LW/BP空调整机不工作查看发现空调在制热时始终待机，按故障自诊断显示“5”通讯故障，用万用表测量一下外机有没有电，内机给外机送信号，说明内机没问题，初步判断外机大板坏，更换外板后，试机正常，但停机上外壳后，再试故障依旧，怀疑新件可能也有问题，就重新更换了一块大板，试机还是不行，说明不是外机控制板的事，最后发现硅桥的两根线和说明书上的颜色不一样。
重新整理线后恢复正常。
海信KFR-120LW/BD空调整机不工作查看发现空调在制热时始终待机，开机显示屏没有电源显示，机器没法启动，检查用户家的电源都正常，初步怀疑可能是内机变压器坏了，但测量变压器没问题，可是机器通电后还是不过电源，过了一会后，发现10-27电源灯亮，得知内机板热敏电阻可能有故障，在测量热敏电阻时，发现内机板和显示屏之间的线断了。
重新接好线后试机正常。
海信KFR-3301GW/D空调室内风扇风速时高时低室内机管温温度传感器的作用是采集室内机管温温度信号将热量信号转变为电压信号,在CPU程序的控制下使风扇转速变化,由于室内管温温度传感器在制热运行时随室内机管温的变化而变化,在初始运行时未表现出来,当管温达到某一温度值时故障现象才表现出来.改变了温度传感器的位置也就相应改变了阻值的大小,从而控制风扇转速.开机风速正常,运行20分钟后风速忽高忽低的现象,并随着运行时间的增长故障现象越来越频繁,测变压器和风扇电机正常.再测风扇电容也正常.再次开机故障现象重复.停机,测室内室外管温传感器正常.试着把室内管温传感器向上提取一些,运行40分钟后出现上述故障现象.再试着把管温传感器提取1/2运行60分钟后出现上述故障现象,将温度传感器全部取出别在室内机蒸发器弯头处,运行2小时后情况依然正常.维修注意事项及经验总结：改变原管温传感器安装位置是在制热时采用的,若室外温度降低后是否会影响化霜,以及相应延长了开机待机时间(7至10分钟)易造成用户心理压力.不如改变其阻值使之温度变化迟钝一些,待夏天制冷时会不会有影响呢,有待进一步观察.。
研发部曾在网上公布了KFR-3301GW,KFR-3201GWCPU更换的技改通知,目的在于降低室内风扇运转噪声,实质上是在降低其转速,但其改变的是CPU内部的原读写程序,此例改变的是管温传感器的位置,出发点不同,目的是一样的.海信KFR-45LW/D空调器长时间开机制冷效果差开制冷测试系统压力为0.41mpa,测出风口温度为15℃,检查过滤网严重脏堵(安装至今未清洗),清洗过滤网后对空调充氟到0.5mpa,用户经过一段时间使用后反映不如刚安装时效果好，检查风扇电机运转正常,但出风口风量过小拆开室内机后发现室内机蒸发器上有油泥状的污垢,严重堵塞内机出风口,大大降低内机蒸发器的热交换,导致冷气不能良好的通畅清洗蒸发器后,重新开机恢复制冷。
海信KFR-3201GW空调新装机器内机有很强烈的高频噪音根据噪音情况应该从以下几个方面着手：1、压机振动产生的噪音；2、墙体不牢固，支架安装不平稳造成；3、内机挂墙板不牢；4、内机安装不到位。
检查时发现由于安装时管路拉得太紧使噪音由外机振动传到室内机蒸发器共振时产生的噪音，再加上制热时压力较高，所以在制热状态时噪音越来越大。
检修方法：调整管路后故障排除。
海信KFR-60LW/BP柜机内机工作，外机不工作用户反映空调制冷效果差，上门检查机器为内机工作，外机不工作。
经检查内机输出电压正常，测信号线与零线之间表针有摆动，说明已有信号输出，怀疑为外机故障。
更换外板后故障依旧，检查各端电压正常，因此怀疑到可能为室内板输出的信号错误，帮更换内机主控板，试机故障依然存在，后经仔细分析信号电路，怀疑为接收头接收信号错误。
这时有两种可能：一种为遥控器发射信号错。
另一种为接收头故障。
先更换遥控器后故障依旧，更换操作面板后试机正常。
海信KFR-3301GW空调制热效果差，开机五分钟后室外风扇电机停转，压缩机自停开机制热运行五分钟后，室外风扇电机停，且数十分钟后压缩机也停止运转，更换主控板和管温热敏电阻故障依旧。
