高中物理选修3-1《电磁感应》单元测试题(含答案)
人教版高中物理选修32第四章《电磁感应》单元检测题(解析版)
人教版高中物理选修32第四章《电磁感应》单元检测题（解析版）一、单项选择题1.如下图，平行润滑导轨MM′、NN′水平放置，固定在竖直向下的匀强磁场中．导体滑线AB、CD横放其上运动，构成一个闭合电路，当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD遭到的磁场力方向区分为( )A．电流方向沿ABCD；受力方向向右B．电流方向沿ABCD；受力方向向左C．电流方向沿ADCB；受力方向向右D．电流方向沿ADCB；受力方向向左2.如下图，金属棒ab置于水平放置的润滑框架cdef上，棒与框架接触良好，匀强磁场垂直于ab棒斜向下．从某时辰末尾磁感应强度平均减小，同时施加一个水平方向上的外力F使金属棒ab坚持运动，那么F( )A．方向向右，且为恒力B．方向向右，且为变力C．方向向左，且为变力D．方向向左，且为恒力3.磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中发生感应电动势，其E－t关系如下图．假设只将刷卡速度改为，线圈中的E－t关系图能够是( )A． B．C． D．4.如下图，是用导线做成的圆形回路与不时导线构成的几种位置组合，以下组合中，切断直导线中的电流时，穿过闭合回路中磁通质变化的是(图①②③中直导线都与圆形线圈在同一平面内，O点为线圈的圆心，图④中直导线与圆形线圈平面垂直，并与其中心轴重合)( )A．①② B．②③ C．③④ D．②④5.某研讨性学习小组在探求电磁感应现象和楞次定律时，设计并停止了如下实验：如图，矩形金属线圈放置在水平薄玻璃板上，有两块相反的蹄形磁铁，相对固定，四个磁极之间的距离相等．当两块磁铁匀速向右经过线圈位置时，线圈运动不动，那么线圈所受摩擦力的方向是( )A．先向左，后向右B．先向左，后向右，再向左C．不时向右D．不时向左6.面积为2.0×10－2m2的单匝矩形线圈放在磁感应强度为 4.0×10－2T的匀强磁场中，当线圈平面与磁场方向垂直时，穿过线圈的磁通量是( )A． 8.0×10－4Wb B． 4.0×10－2WbC． 10－4Wb D． 10－3Wb7.资料、粗细相反，长度不同的电阻丝做成ab、cd、ef三种外形的导线，区分放在电阻可疏忽的润滑金属导轨上，并与导轨垂直，如下图，匀强磁场方向垂直导轨平面向内．外力使导线水平向右做匀速运动，且每次运动的速率相反，三根导线在导轨间的长度关系是Lab ＜Lcd＜Lef，那么( )A．Lef最大，所以ef发生的感应电动势最大B．Lef最大，所以ef中的感应电流最小C．因三根导线切割磁感线的有效长度相反，故它们发生的感应电流相反D．疏忽导体内能变化，三根导线每秒发生的热量相反8.如下图的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，那么在以下四种状况下，线框中会发生感应电流的是( )A．线框平面一直与磁感线平行，线框在磁场中左右运动B．线框平面一直与磁感线平行，线框在磁场中上下运动C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动D．线框绕位于线框平面内且与磁感线平行的轴线CD转动9.如下图，质量为m、高为h的矩形导线框在竖直面内自在下落，其上下两边一直坚持水平，途中恰恰匀速穿过一有理想边界、高亦为h的匀强磁场区域，线框在此进程中发生的内能为( )A．mgh B． 2mgh C．大于mgh而小于2mgh D．大于2mgh 10.如图甲所示，两个闭合圆形线圈A、B圆心重合，放在同一水平面内，线圈A中通以如图乙所示的变化电流，t＝0时电流的方向为顺时针(如图中箭头所示)，在t1～t2时间内，关于线圈B，以下说法中正确的选项是( )A．线圈B内有顺时针方向的电流，线圈有扩张的趋向B．线圈B内有顺时针方向的电流，线圈有收缩的趋向C．线圈B内有逆时针方向的电流，线圈有扩张的趋向D．线圈B内有逆时针方向的电流，线圈有收缩的趋向11.如下图，在水平木制桌面上平放一个铜制的圆环，在它上方近处有一个N极朝下的条形磁铁，铜环一直运动．关于铜环对桌面的压力F和铜环重力G的大小关系，以下说法中正确的选项是( )A．当条形磁铁接近铜环时，F<GB．当条形磁铁远离铜环时，F<GC．无论条形磁铁接近还是远离铜环，F＝GD．无论条形磁铁接近还是远离铜环，F>G12.如下图，MN、PQ为两条平行放置的金属导轨，左端接有定值电阻R，金属棒AB斜放在两导轨之间，与导轨接触良好，磁感应强度为B的匀强磁场垂直于导轨平面，设金属棒与两导轨接触点之间的距离为l，金属棒与导轨间夹角为60°，以速度v水平向右匀速运动，不计导轨和棒的电阻，那么流过金属棒中的电流为( )A．I＝ B．I＝ C．I＝ D．I＝二、多项选择题13.单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的关系图象如下图，那么( )A．在t＝0时辰，线圈中磁通量最大，感应电动势也最大B．在t＝1×10－2s时辰，感应电动势最大C．在t＝2×10－2s时辰，感应电动势为零D．在0～2×10－2s时间内，线圈中感应电动势的平均值为零14. 在润滑的水平面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图．PQ为两个磁场的边界，磁场范围足够大．一个边长为a、质量为m、电阻为R 的金属正方形线框，以速度v垂直磁场方向从如图实线(Ⅰ)位置末尾向右运动，当线框运动到区分有一半面积在两个磁场中的如图(Ⅱ)位置时，线框的速度为，那么以下说法正确的选项是( )A．图(Ⅱ)时线框中的电功率为B．此进程中回路发生的电能为mv2C．图(Ⅱ)时线框的减速度为D．此进程中经过线框横截面的电荷量为15. 如下图，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．假定要延长上述加热时间，以下措施可行的有( )A．添加线圈的匝数B．提高交流电源的频率C．将金属杯换为瓷杯D．取走线圈中的铁芯16. 两圆环A、B置于同一水平面上，其中A为平均带电绝缘环，B为导体环．当A以如下图的方向绕中心轴转动的角速度发作变化时，B中发生如下图方向的感应电流，那么( )A．A能够带正电且转速减小B．A能够带正电且转速增大C．A能够带负电且转速减小D．A能够带负电且转速增大17. 如下图，〝U〞形金属框架固定在水平面上，金属杆ab与框架间无摩擦，整个装置处于竖直方向的磁场中．假定因磁场的变化，使杆ab向右运动，那么磁感应强度A．方向向下并减小B．方向向下并增大C．方向向上并增大D．方向向上并减小三、实验题18.如下图为〝研讨电磁感应现象〞的实验装置．(1)将图中所缺的导线补接完整；(2)假设在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后能够出现的状况有：A．将原线圈迅速拔出副线圈时，灵敏电流计指针将________．B．原线圈拔出副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．19.在研讨电磁感应现象的实验中所用的器材如下图．它们是：①电流计②直流电源③ 带铁芯(图中未画出)的线圈A④线圈B⑤开关⑥滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才干使线圈B中有感应电流发生？试举出两种方法：①________________________________________________________________________；②________________________________________________________________________.四、计算题20.如下图，边长为L、匝数为n的正方形金属线框，它的质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘．金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为B＝kt.求：(1)线框中的电流强度为多大？(2)t时辰线框受的安培力多大？21.如下图，有一倾角α＝37°的粗糙斜面，斜面所在空间存在一有界矩形匀强磁场区域GIJH，其宽度GI＝HJ＝L＝0.5 m．有一质量m＝0.5 kg的〝日〞字形匀质导线框abcdef，从斜面上运动释放，释放时ef平行于GH且距GH为4L，导线框各段长ab＝cd＝ef＝ac＝bd＝ce＝df＝L＝0.5 m，线框与斜面间的动摩擦因数μ＝0.25，ab、cd、ef三段的阻值相等、均为R＝0.5 Ω，其他电阻不计．ef边刚进入磁场时线框恰恰做匀速运动，不计导线粗细，重力减速度g＝10 m/s2，求：(1)ef边刚进入磁场时的速度v的大小．(2)匀强磁场的磁感应强度B.(3)线框从末尾运动到ab边穿出磁场进程中ab边发的焦耳热为多少？答案解析1.【答案】C【解析】由右手定那么知AB中感应电流方向由B→A，CD中电流方向由D→C，由左手定那么可判定CD遭到向右的安培力．2.【答案】C【解析】由E＝n S可知，因磁感应强度平均减小，感应电动势E恒定，由F安＝BIL，I＝可知，ab棒受的安培力随B的减小，平均变小，由外力F＝F可知，外力F也平安均增加，为变力，由左手定那么可判别F安水平向右，所以外力F水平向左．C正确．3.【答案】D【解析】由公式E＝Blv可知，当刷卡速度减半时，线圈中的感应电动势最大值减半，且刷卡所用时间加倍，故正确选项为D.4.【答案】B【解析】通电直导线周围空间的磁场是非匀强磁场，磁感线是在垂直于导线的平面内以导线为中心的同心圆，离导线越远，磁感应强度越弱，所以①中磁通量、④中磁通量不时为零，②中既有向里的磁通量，也有向外的磁通量，但直导线中有电流时，总磁通量不为零，切断直导线中电流时，磁通质变为零．③中线圈有向外的磁通量，切断直导线中电流时，磁通质变为零．故B正确．5.【答案】D【解析】依据楞次定律的推行意义，线圈中发生的感应电流的磁场会阻碍原来磁通质变化，线圈相对磁铁〝来拒去留〞，即当磁铁接近时它们相互排挤，线圈遭到向右的斥力，当磁铁远离时，线圈遭到向右的引力，线圈运动不动，故线圈受玻璃板对它的静摩擦力方向一直向左．6.【答案】A【解析】当线圈平面与磁场方向垂直时，穿过线圈的磁通量有Φ＝BS＝2.0×10－2×4.0×10－2Wb＝8.0×10－4Wb，应选A.7.【答案】B【解析】三根导体的切割磁感线等效长度相反，ef的电阻最大，所以电流做小，B对．8.【答案】C【解析】四种状况中初始位置线框均与磁感线平行，磁通量为零，按A、B、D三种状况线框运动后，线框仍与磁感线平行，磁通量坚持为零不变，线框中不发生感应电流．C中线框转动后，穿过线框的磁通量不时发作变化，所以发生感应电流，C项正确．9.【答案】B【解析】因线框匀速穿过磁场，在穿过磁场的进程中合外力做功为零，克制安培力做功为2mgh，发生的内能亦为2mgh.应选B.10.【答案】A【解析】t1～t2时间内，线圈A中的电流方向为逆时针，依据安培定那么可知在线圈A 外部发生的磁场方向向外，线圈外部发生的磁场方向向里，线圈B的总磁通量是穿出的．由于线圈A中的电流添加，故穿过线圈B的磁通量添加，依据楞次定律，在线圈B中将发生顺时针方向的感应电流，并且线圈B有扩张的趋向，故A对，B、C、D错．11.【答案】B【解析】由楞次定律可知，条形磁铁接近时，相互排挤，远离时相互吸引，B对．12.【答案】B【解析】l垂直于v的长度l sinθ为有效切割长度，所以E＝Blv sin 60°＝Blv，由欧姆定律I＝得I＝.应选B.13.【答案】BC【解析】由法拉第电磁感应定律知E∝，故t＝0及t＝2×10－2s时辰，E＝0，A错，C对．t＝1×10－2s，E最大，B对.0～2×10－2s，ΔΦ≠0，E≠0，D错．14.【答案】AB【解析】回路中发生感应电动势为E＝2Ba感应电流为I＝＝，此时线框中的电功率P＝I2R＝，故A正确．依据能量守恒定律失掉，此进程回路发生的电能为Q ＝mv2－m()2＝mv2，故B正确．左右两边所受安培力大小为F＝BIa＝，那么减速度为a＝＝，故C错误．此进程经过线框横截面的电荷量为q＝＝，故D错误．应选A、B.15.【答案】AB【解析】当线圈中通以交变电流时，在金属杯中将发生感应电流，依据法拉第电磁感应定律可知，感应电动势E＝n，因此添加线圈的匝数可以提高感应电动势，感应电流的功率增大，使杯内的水沸腾所需的时间延长，提高交流电源的频率，磁通质变化率变大，感应电动势变大，感应电流的功率增大，应选项A、B正确；取走线圈中的铁芯那么使得线圈周围的磁场变弱，磁通量减小，磁通质变化率亦减小，感应电动势变小，从而使杯内的水沸腾所需的时间反而变长，应选项D错误；将金属杯换为瓷杯后，由于陶瓷不是导体，因此瓷杯中不能发生感应电流，无法给水加热，应选项C错误．16.【答案】BC【解析】选取A环研讨，假定A环带正电，且转速增大，那么使穿过环面的磁通量向里添加，由楞次定律知，B环中感应电流的磁场方向向外，故B正确，A错误；假定A 环带负电，且转速增大，那么使穿过环面的磁通量向外添加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故D错误，C正确．应选B、C.17.【答案】AD【解析】因磁场变化，发作电磁感应现象，杆ab中有感应电流发生，而使杆ab遭到磁场力的作用，并发作向右运动．ab向右运动，使得闭合回路中磁通量有添加的趋向，说明原磁场的磁通量肯定削弱，即磁感应强度正在减小，与方向向上、向下有关．故A、D正确，B、C错误．18.【答案】(1)(2)向右偏转一下向左偏转一下【解析】(1)见以下图(2)依照楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定，那么A.向右偏转一下；B.向左偏转一下．19.【答案】(1)实物电路图如下图：(2)①断开或闭合开关②闭合开关后移动滑动变阻器的滑片．【解析】(1)实物电路图如下图：(2)断开或闭合开关的进程中或闭合开关后移动滑片的进程中，穿过线圈B的磁通量发作，线圈B中有感应电流发生．20.【答案】(1)(2)t【解析】(1)线框中的电动势E＝n＝nS＝nL2k，电流为I＝.(2)安培力为F＝BIL＝kt L＝t.21.【答案】(1)4 m/s (2)1 T (3)1 J【解析】(1)由动能定理可知：mg4L sinα－μmg cosα4L＝mv2－0得v＝4 m/s.(2)当线框匀速运动时，对电路：E＝BLvR＝R＋R总I＝对线框：mg sinα＝μmg cosα＋BIL解得B＝1 T.(3)线框每条边切割磁感线等效电路都一样．所以ef和cd作为电源时＝EUad时间为t＝Q＝t1当ab做为电源时，Uab＝E时间为t＝，Q2＝t整个进程总热量，Q＝Q1＋Q2＝1 J.。
人教版高中物理选修32第四章 《电磁感应》单元检测题(解析版)
第四章《电磁感应》单元检测题一、单选题(每小题只有一个正确答案)1.关于电磁感应现象，下列说法中正确的是()A ．电磁感应现象最先是由奥斯特通过实验发现的B ．电磁感应现象说明了在自然界中电一定能产生磁C ．电磁感应现象是由于线圈受磁场力的作用而产生的D ．电磁感应现象是指闭合回路满足一定的条件产生感应电流的现象2.如图所示，金属杆ab 静止放在水平固定的“U ”形金属框上，整个装置处于竖直向上的磁场中，当磁感应强度均匀增大时，金属杆ab 总保持静止．则()A ．杆中感应电流方向从b 到aB ．杆中感应电流大小保持不变C ．金属杆所受安培力大小保持不变D ．金属杆所受安培力水平向右3.如图所示，L 是电阻不计的自感线圈，C 是电容器，E 为电源，在开关S 闭合和断开时，关于电容器的带电情况，下列说法正确的是()A ． S 闭合瞬间，A 板带正电，B 板带负电B ． S 保持闭合，A 板带正电，B 板带负电C ． S 断开瞬间，A 板带正电，B 板带负电D ．由于线圈L 的电阻不计，电容器被短路，上述三种情况下电容器均不带电4.如图所示，粗细均匀的、电阻为r 的金属圆环放在如图所示的匀强磁场中，磁感应强度为B ，圆环直径为l ；长为l 、电阻为2r 的金属棒ab 放在圆环上，以速度v 0向左运动，当棒ab 运动到图示虚线位置时，金属棒两端的电势差为()A ． 0B ．Blv 0C ．D ． 5.如图所示一矩形线框，从abcd 位置移到a ′b ′c ′d ′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)()A ．一直增加B ．一直减少C ．先增加后减少D ．先增加，再减少直到零，然后再增加，然后再减少6.磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁()A．向上运动B．向下运动C．向左运动D．向右运动7.如图所示，空间分布着宽为L，方向垂直于纸面向里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移变化的关系图象(i－x)正确的是：()A．B．C．D．8.如图所示的电路中，P、Q为两相同的灯泡，L的电阻不计，则下列说法正确的是()A． S断开瞬间，P立即熄灭，Q过一会儿才熄灭B． S接通瞬间，P、Q同时达到正常发光C． S断开瞬间，通过P的电流从右向左D． S断开瞬间，通过Q的电流与原来方向相反9.关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是()A．牛顿/库仑是电荷量的单位B．特斯拉是磁感应强度的单位C．磁通量的单位是韦伯D．牛顿/库仑是电场强度的单位10.如图所示，在一水平光滑绝缘塑料板上有一环形凹槽，有一带正电小球质量为m、电荷量为q，在槽内沿顺时针做匀速圆周运动，现加一竖直向上的均匀变化的匀强磁场，且B逐渐增加，则() A．小球速度变大B．小球速度变小C．小球速度不变D．以上三种情况都有可能11.穿过某线圈的磁通量随时间变化的关系如图所示，在下列几段时间内，线圈中感应电动势最小的是()A． 0～2 sB． 2 s～4 sC． 4 s～5 sD． 5 s～10 s12.如图所示，两个闭合正方形线框A、B的中心重合，放在同一水平面内．当小线框A中通有不断增大的顺时针方向的电流时，对于线框B，下列说法中正确的是()A．有顺时针方向的电流且有收缩的趋势B．有顺时针方向的电流且有扩张的趋势C．有逆时针方向的电流且有收缩的趋势D．有逆时针方向的电流且有扩张的趋势13.如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部．当磁铁向下运动时()A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥14.一个足够长的竖直放置的磁铁结构如图所示．在图甲中磁铁的两个磁极分别为同心的圆和圆环．在两极之间的缝隙中，存在辐射状的磁场，磁场方向水平向外，某点的磁感应强度大小与该点到磁极中心轴的距离成反比．用横截面积一定的细金属丝制成的圆形单匝线圈，从某高度被无初速释放，在磁极缝隙间下落的过程中，线圈平面始终水平且保持与磁极共轴．线圈被释放后() A．线圈中没有感应电流，线圈做自由落体运动B．在图甲俯视图中，线圈中感应电流沿逆时针方向C．线圈有最大速度，线圈半径越大，最大速度越小D．线圈有最大速度，线圈半径越大，最大速度越大15.如图所示，一磁铁用细线悬挂，一个很长的铜管固定在磁铁的正下方，开始时磁铁上端与铜管上端相平．烧断细线，磁铁落入铜管的过程中，下列说法正确的是()①磁铁下落的加速度先增大，后减小；②磁铁下落的加速度恒定；③磁铁下落的加速度一直减小直到为零；④磁铁下落的速度先增大后减小；⑤磁铁下落的速度逐渐增大，最后匀速运动．A．只有②正确B．只有①④正确C．只有①⑤正确D．只有③⑤正确二、多选题(每小题至少有两个正确答案)16.(多选)如图所示，空间存在一个有边界的条形匀强磁场区域，磁场方向与竖直平面(纸面)垂直，磁场的宽度为l.一个质量为m、边长也为l的正方形导线框沿竖直方向运动，线框所在的平面始终与磁场方向垂直，且线框上、下边始终与磁场的边界平行．t＝0时刻导线框的上边恰好与磁场的下边界重合(图中位置Ⅰ)，导线框的速度为v0，经历一段时间后，当导线框的下边恰好与磁场的上边界重合时(图中位置Ⅱ)，导线框的速度刚好为零，此后，导线框下落，经过一段时间回到初始位置Ⅰ(不计空气阻力)．则()A．上升过程中，导线框的加速度逐渐减小B．上升过程中，导线框克服重力做功的平均功率小于下降过程中重力做功的平均功率C．上升过程中线框产生的热量比下降过程中线框产生的热量多D．上升过程中合力做的功与下降过程中合力做的功相等17.(多选)如图所示，闭合螺线管固定在置于光滑水平面上的小车上，现将一条形磁铁从左向右插入螺线管中．则()A．车将向右运动B．使条形磁铁向右插入时外力所做的功全部由螺线管转变为电能，最终转化为螺线管的内能C．条形磁铁会受到向左的力D．车会受到向左的力18.(多选)如图所示，在方向竖直向下、磁感应强度为B的匀强磁场中，沿水平面固定一个V字型金属框架CAD，已知∠A＝θ，导体棒EF在框架上从A点开始在拉力F作用下，沿垂直EF方向以速度v匀速向右平移，使导体棒和框架始终构成等腰三角形回路．已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为R，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好．关于回路中的电流I、拉力F和电路消耗的电功率P与水平移动的距离x变化规律的图象中正确的是()A．B．C．D．19.(多选)如图所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好，在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用FM、FN表示．不计轨道电阻．以下叙述正确的是()A．FM向右B．FN向左C．FM逐渐增大D．FN逐渐减小20.(多选)如图，闭合小金属环从高h的光滑曲面上端无初速滚下，又沿曲面的另一侧上升，水平方向的磁场与光滑曲面垂直，则()A．若是匀强磁场，环在左侧滚上的高度小于hB．若是匀强磁场，环在左侧滚上的高度等于hC．若是非匀强磁场，环在左侧滚上的高度小于hD．若是非匀强磁场，环在左侧滚上的高度等于h三、填空题21.如图所示，当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星，利用它可以进行多种科学实验．现有一颗绳系卫星在地球赤道上空由东往西方向运行．卫星位于航天飞机正上方，它与航天飞机间的距离约20 km，卫星所在位置的地磁场沿水平方向由南往北约5×10－5T．如果航天飞机和卫星的运行速度约8km/s，则缆绳中的感应电动势大小为________V，________端电势高(填“A”或“B”).22.一个200匝、面积为20cm2的线圈，放在磁场中，磁场的方向与线圈平面成30°角，若磁感应强度在0.05 s内由0.1 T增加到0.5T．在此过程中穿过线圈的磁通量的变化量是________Wb；磁通量的平均变化率是________Wb/s ；线圈中的感应电动势的大小是________V.23.在如图所示的情况下，闭合矩形线圈中能产生感应电流的是A. B.C. D.E. F.24.如下图所示，在水平虚线上方有磁感应强度为2B、方向水平向右的匀强磁场，下方有磁感应强度为B、方向水平向左的匀强磁场．边长为l的正方形线圈放置在两个磁场中，线圈平面与水平虚线成α角，线圈分处在两个磁场中的面积相等，则穿过线圈上方的磁通量的大小为_______，穿过线圈下方的磁通量的大小为_______，穿过线圈平面的磁通量的大小为______．25.半径为r、电阻为R的n匝圆形线圈在边长为l的正方形abcd外，匀强磁场充满并垂直穿过该正方形区域，如下图甲所示．当磁场随时间的变化规律如图乙所示时，则穿过圆形线圈磁通量的变化率为________，t0时刻线圈产生的感应电流为________．四、实验题26.图为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将小线圈迅速插入大线圈时，灵敏电流计指针将向________(填“左”或“右”)偏一下；②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向________(填“左”或“右”)偏一下．27.在研究电磁感应现象的实验中所用的器材如图所示：①电流表，②直流电源，③带铁芯的线圈A，④线圈B，⑤电键，⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连接好一根导线)．若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流表指针将______ __．(填“左偏”“右偏”或“不偏”)五、计算题28.如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间的距离L＝1 m，定值电阻R1＝6 Ω、R2＝3 Ω，导轨上放一质量为m＝1 kg的金属杆，杆的电阻r＝2 Ω，导轨的电阻不计，整个装置处于磁感应强度为B＝0.8T的匀强磁场中，磁场的方向垂直导轨平面向下．现用一拉力F沿水平方向拉杆，使金属杆以一定的初速度开始运动．图乙所示为通过R1中电流的平方I12随时间t的变化关系图象，求：(1)5 s末金属杆的速度大小；(2)写出安培力的大小随时间变化的关系方程；(3)5 s内拉力F所做的功．六、简答题29.如图是环保型手电筒的外形．环保型手电筒不需要任何化学电池作为电源，不会造成由废电池引起的环境污染．使用时只要将它摇动一分钟，手电筒便可持续照明好几分钟．手电筒内部有一永久磁铁，外层有一线圈，那么这种手电筒的原理是什么？答案解析1.【答案】D【解析】电磁感应现象指的是磁生电的现象，C错；奥斯特是发现电生磁的科学家，A错；要让电生磁是需要满足一定条件的，例如运动的导体、运动的磁体，变化的电流，变化的磁场，在磁场中运动的导体，所以B错．2.【答案】B【解析】整个装置所在平面的磁感应强度均匀增大，磁通量增加，根据楞次定律，杆中感应电流方向是从a 到b，选项A错误；根据法拉第电磁感应定律，由于磁感应强度均匀变化，故在回路中会产生恒定的电流，选项B正确；根据安培力公式F＝BIL，磁感应强度均匀增加，故杆所受到的安培力大小也逐渐变大，选项C错误；根据左手定则，杆所受安培力水平向左，选项D错误．3.【答案】A【解析】S闭合瞬间，L中电流增大，产生自感现象，阻碍电流的增大，此时通过L的瞬间电流很小，电源给电容器充电，A板带正电，B板带负电，A正确；S保持闭合，电路中电流稳定，L的电阻为零，电容器两端电压为零，不带电，B错误；S断开瞬间，电路中电流减小，L中产生的自感电动势阻碍电流减小，自感电动势方向自上向下，在L和C组成的回路中给电容器充电，使B板带正电，A板带负电，C 、D 错误．4.【答案】D【解析】切割磁感线的金属棒ab 相当于电源，其电阻相当于电源内阻，当运动到虚线位置时，两个半圆相当于并联的外电路，可画出如图所示的等效电路图．R 外＝R 并＝0.25rI ＝＝＝金属棒两端电势差相当于路端电压Uab ＝IR 外＝·143r Blv 0. 5.【答案】D【解析】离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A 、B 、C 错误，D 正确．6.【答案】B【解析】据题意，从图示可以看出磁铁提供的穿过线圈原磁场的磁通量方向向下，由安培定则可知线圈中感应电流激发的感应磁场方向向上，即两个磁场的方向相反，则由楞次定律可知原磁场通过线圈的磁通量的大小在增加，故选项B 正确．7.【答案】B【解析】在0－L 过程：由楞次定律判断可知，感应电流的方向沿逆时针方向，为正值；感应电动势大小为E 1＝BLv ，感应电流大小为I 1＝＝；在L －2L 过程：由楞次定律判断可知，感应电流的方向沿逆时针方向，为正值；感应电动势大小为E 2＝2BLv ，感应电流大小为I 2＝＝；在2L －3L 过程：由楞次定律判断可知，感应电流的方向沿顺时针方向，为负值；感应电动势大小为E 3＝3BLv ，感应电流大小为I 3＝－＝－.故B 正确． 8.【答案】C【解析】S 接通瞬间，L 中电流从0开始增大，于是产生自感电动势，阻碍电流的增加．因此Q 不会立即正常发光，较P 要晚些，所以B 项错误．S 断开瞬间，因L 的自感作用，通过P 、Q 形成的回路的电流逐渐减小为0，通过P的电流方向从右向左，通过Q的电流方向与原来相同，因此，P、Q两只灯泡会一起渐渐熄灭．故C项正确，A、D项错误．9.【答案】A【解析】根据E＝可知牛顿/库仑是电场强度的单位，电荷量的单位的库仑，故A错，D正确；磁感应强度的单位是特斯拉简称特，故B正确；磁通量的单位是韦伯，故C正确；所以选A.10.【答案】A【解析】磁场的变化使空间产生感应电场．根据楞次定律得出如图所示感应电场，又因小球带正电荷，电场力与小球速度同向，电场力对小球做正功，小球速度变大．A选项正确．11.【答案】D【解析】根据E＝n得，感应电动势与磁通量的变化率成正比．Φ－t图线的斜率表示磁通量的变化率，5 s～10 s内磁通量的变化率最小，则产生的感应电动势最小．故D正确，A、B、C错误．故选D.12.【答案】D【解析】根据右手螺旋定则可得，A中电流的磁场向里且逐渐增大，根据楞次定律可得，磁场增大，感应电流的磁场的方向向外，感应电流的方向为逆时针方向，线框A外的磁场的方向与线框A内的磁场的方向相反，当线框A内的磁场增强时，线框B具有面积扩展的趋势，故D正确．13.【答案】B【解析】由增反减同，N向下运动，原磁通量增加，感应电流磁场方向与原磁场方向相反，由安培定则知感应电流方向与图中箭头方向相同，由来拒去留，知磁铁与线圈相互排斥，故B正确．14.【答案】D【解析】线圈下落过程中，切割磁感线产生感应电流，在俯视图中，线圈中感应电流沿顺时针方向，故A、B错误；线圈作加速度逐渐减小的加速运动，直到重力与安培力大小相等时，速度达到最大值，线圈做匀速运动，所以mg＝BIL＝B·2πr＝v m，所以可知最大速度只与磁感应强度有关，而磁感应强度大小与该点到磁极中心轴的距离成反比，所以半径越大，磁感应强度越小，则最大速度越大，故C错误，D正确．15.【答案】D【解析】刚烧断细线时，磁铁只受重力，向下加速运动，铜管中产生感应电流，对磁铁的下落产生阻力，故磁铁速度增大，加速度减小，当阻力和重力相等时，磁铁加速度为零，速度达到最大，D 正确．16.【答案】AC【解析】上升过程中，导线框的加速度a 1＝随速度v 的减小而减小，选项A 正确；下降过程中，导线框的加速度a 2＝随速度v 的增大而减小，平均加速度a 1＞a 2，由x ＝0.5at 2可知上升的时间短，由P ＝知，上升时重力做功的平均功率大，选项B 错误；由于安培力做负功，导线框在下降过程的速度小于同一高度上升时的速度，对全程应用动能定理，上升过程中合力做的功大于下降过程中合力做的功，选项D 错误；在下降过程中的安培力小于同一高度上升时的安培力，上升过程克服安培力做的功多，选项C 正确．17.【答案】AC【解析】磁铁向右插入螺线管中，根据楞次定律的扩展含义“来拒去留”，磁铁与小车相互排斥，小车在光滑水平面上受力向右运动，所以A 、C 正确，D 错误．电磁感应现象中满足能量守恒，由于小车动能增加，外力做的功转化为小车动能和螺线管中的内能，所以B 错误．18.【答案】ACD【解析】设导体棒运动时间为t 时，通过的位移为x ＝vt ，则连入电路的导体棒的长度为：L ＝2x tan 2θ，则回路的总电阻为：R 总＝R (2x tan 2θ＋)， 则电流与t 的关系式为：I ＝＝＝，式中各量均一定，则I 为定值，故A 正确，B 错误；外力F 与安培力大小相等，则F ＝BIL ＝BI ·2x ·tan 2θ，F 与x 成正比，故C 正确；运动x 时的功率为：P ＝I 2R总＝I 2R (2x tan 2θ＋)，则P 与x 成正比，故D 正确．19.【答案】BCD【解析】根据安培定则可判断出，通电导线在M 区产生竖直向上的磁场，在N 区产生竖直向下的磁场．当导体棒匀速通过M区时，由楞次定律可知导体棒受到的安培力向左．当导体棒匀速通过N区时，由楞次定律可知导体棒受到的安培力也向左．选项B正确．设导体棒的电阻为r，轨道的宽度为L，导体棒产生的感应电流为I′，则导体棒受到的安培力F安＝BI′L＝B L＝，在导体棒从左到右匀速通过M区时，磁场由弱到强，所以FM逐渐增大；在导体棒从左到右匀速通过N区时，磁场由强到弱，所以FN逐渐减小．选项C、D正确．20.【答案】BC【解析】若是匀强磁场，穿过小环的磁通量不变，没有感应电流产生，机械能守恒，高度不变，则环在左侧滚上的高度等于h.故A错误，B正确．若是非匀强磁场，闭合小金属环中由于电磁感应产生涡流，机械能减小转化为内能，高度减小，则环在左侧滚上的高度小于h.故C正确，D错误．故选BC. 21.【答案】8000B【解析】由法拉第电磁感应定律E＝BLv可知感应电动势为8 000 V，B端电势高．22.【答案】4×10－48×10－31.6【解析】线圈在匀强磁场中，现让磁感强度在0.05 s内由0.1 T均匀地增加到0.5 T．所以穿过线圈的磁通量变化量是：ΔΦ＝Φ2－Φ1＝(B2－B1)S·sin 30°＝4×10－4Wb；而磁通量变化率为：＝8×10－3Wb/s；则线圈中感应电动势大小为：E＝N＝1.6 V. 23.【答案】EF【解析】A选项中，线圈平面平行于磁感线，且在以OO′为轴的转动过程中，线圈平面始终与磁感线平行，磁通量始终为零，故无感应电流产生．B选项中，在线圈竖直向上运动过程中，线圈平面始终与磁感线平行，磁通量始终为零，故无感应电流产生．C选项中，线圈平面与磁感线平行，与B选项情况相同，故无感应电流产生．D选项中，线圈转动过程中，B与S都不变，B又始终垂直于S，所以Φ＝BS不变，故无感应电流产生．E选项中，图示状态Φ＝0，转过90°时Φ＝BS，所以穿过线圈的磁通量发生变化，产生感应电流．F选项中，螺线管内通入交流电，电流大小、方向都在变化，因此磁场强弱、方向也在变化，所以穿过线圈的磁通量发生变化，产生感应电流．24.【答案】BL2sinα12BL2sinα12BL2sinα【解析】公式Φ＝BS中S表示与磁场方向垂直的面积，所以当线框与磁场不垂直时，需要将线框投影到垂直磁场方向上，故穿过线圈上方的磁通量的大小为Φ1＝BL2sinα，穿过线圈下方的磁通量的大小为Φ2＝12BL2sinα，所以穿过线圈的磁场量为Φ＝Φ1－Φ2＝12BL2sinα.25.【答案】l2n【解析】磁通量的变化率为＝S＝l2根据法拉第电磁感应定律得t0时刻线圈中的感应电动势E＝n＝n l2再根据闭合电路欧姆定律得感应电流I＝n＝n.26.【答案】(1)如图：(2)①右②左【解析】(1)将电源、开关、滑动变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示．(2)闭合开关，磁通量增加，指针向右偏转，将原线圈迅速插入副线圈，磁通量增加，则灵敏电流计的指针将右偏．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电阻增大，则电流减小，穿过副线圈的磁通量减小，则灵敏电流计指针向左偏．27.【答案】实物图连线如图所示左偏【解析】电键闭合瞬间，电路中电流变大，穿过B中的磁通量增大，由题干可知指针向右偏转，因此可以得出电流增大，指针向右偏，电流变小，指针向左偏的结论．电键向C移动时，电路中电流变小，穿过B的磁通量减小，所以指针向左偏转．28.【答案】(1)3 m/s(2)F A＝0.24N(3)7.65 J【解析】(1)外电路总电阻R外＝2 Ω，由图象得5 s末的电流I1＝0.2 A，故I总＝3I1＝0.6 A，E＝I总(R外＋r)＝0.6×(2＋2) V＝2.4 V，由E＝BLv得v1＝＝＝3 m/s.(2)图象方程：I12＝0.02＋0.004t，得I1＝0.1A，I总＝3I1＝0.3 A.安培力F A＝BI总L＝0.24N.(3)图线与时间轴包围的“面积”为12(0.02＋0.04)×5＝0.15，故5 s内R1中产生的焦耳热Q1＝0.15×6 J＝0.9 J，电路中总电热Q总＝Q1＋Q2＋Q＝6Q1＝5.4 J，金属杆初始速度v0＝＝＝1.5m/s，由功能关系WF＋W A＝ΔE k得：WF ＝ΔE k＋Q总＝12m(v t2－v02)＋Q总代入数据得WF＝12×1×(32－1.52×2)＋5.4 J＝7.65 J.29.【答案】环保型手电筒应用了电磁感应原理，内部有磁铁外部有线圈，摇动时，使磁铁相对线圈运动，产生感应电流，把机械能转换为电能，并有一电容器暂时储存电能从而维持手电筒照明几分钟．【解析】。
高二物理《 电磁感应》测试题 新人教版选修3
高二物理《电磁感应》单元测试试卷一、 单项选择题，（每题只有一个答案正确，请将正确的答案填写在答卷的相应位置，每题3分，共15分）1．下面属于电磁感应现象的是（ ）A ．通电导体周围产生磁场B ．磁场对感应电流发生作用，阻碍导体运动C ．由于导体自身电流发生变化，而导体中产生自感电动势D ．电荷在磁场中定向移动形成电流2. 关于感应电动势大小的说法正确的是A 、线圈中磁通量越大，产生的感应电动势大B 、线圈中磁通量变化越大，产生的感应电动势大C 、线圈中磁通量增加时感应电动势大，线圈中通量减小时感应电动时减小D 、线圈中磁通量变化越快，产生的感应电动势大3.如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s 时间拉出，外力所做的功为W1，通过导线截面的电量为q1；第二次用0.9s 时间拉出，外力所做的功为 W2，通过导线截面的电量为 q2，则（ ）A ．W1＜W2，q1＜q2B ．W1＜W2，q1=q2C ．W1＞W2，q1=q2D ．W1＞W2，q1＞q 24. 如图所示，导线框abcd 与导线在同一平面内，直导线通恒定电流I ，当线框由左向右匀速通过直导线时，线框中感应电流方向是： A 、先abcd ，后dcba ，再abcd ； B 、先abcd ，后dcba ；C 、始终沿dcba ；D 、先dcba ，后abcd ，再dcba5.弹簧上端固定，下端挂一只条形磁铁，使磁铁上下振动，磁铁的振动幅度不变。
若在振动过程中把线圈靠近磁铁，如图所示，观察磁铁的振幅将会发现： ( )A .S 闭合时振幅逐渐减小，S 断开时振幅不变B.S 闭合时振幅逐渐增大，S 断开时振幅不变C.S 闭合或断开，振幅变化相同D.S 闭合或断开，振幅都不发生变化二、多项选择题，（每题有两个或两个以上答案，每题4分，共16分）6. 如图所示，在水平面上有一固定的U 形金属框架，框架上置一金属杆ab ．在垂直纸面方向有一匀强磁场，下面情况可能的是（ ）A ．若磁场方向垂直纸面向外，并且磁感应强度增大时，杆ab 将向右移动B ．若磁场方向垂直纸面向外，并且磁感应强度减小时，杆ab 将向右移动C ．若磁场方向垂直纸面向里，并且磁感应强度增大时，杆ab 将向右移动ID．若磁场方向垂直纸面向里，并且磁感应强度减小时，杆ab将向右移动7.如图所示，电灯A和B与固定电阻的阻值均为R，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时A、B亮度相同；再闭合S2，待电路稳定后将S1断开；下列说法中正确的是A.B灯立即熄灭B.A灯将比原来更亮一些后再熄灭C.有电流通过B灯，方向为c→dD.有电流通过A灯，方向为b→a8.如图所示，一个闭合电路静止于磁场中，由于磁场强弱的变化，而使电路中产生了感生电动势．下列说法中正确的是…（）A．磁场变化时，会在空间激发一种电场B．使电荷定向移动形成电流的力是磁场力C．使电荷定向移动形成电流的力是电场力D．以上说法都不对9.如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过．下列说法中正确的是（）A．因导体运动而产生的感应电动势称为动生电动势B．动生电动势的产生与洛伦兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势的产生原因是一样的三、填空题：（每空3分，共30分）10.金属棒bc在两光滑的水平放置的平行金属导轨上运动时，闭合回路AbcD中有感应电流．这时bc棒将受到向______的磁场力；为使bc棒向右运动，必须对bc施加方向向______的力，这个力克服______力做功；在这个过程中______能转化成了______能。
高中物理电磁感应测试题及参考答案
高中物理电磁感应测试题及参考答案一、单项选择题：（每题3分，共计18分）1、下列说法中正确的有：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势2、根据楞次定律可知感应电流的磁场一定是：（）A、阻碍引起感应电流的磁通量；B、与引起感应电流的磁场反向；C、阻碍引起感应电流的磁通量的变化；D、与引起感应电流的磁场方向相同。
3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（）A.线圈中感应电动势每秒增加2VB.线圈中感应电动势每秒减少2VC.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD.线圈中感应电动势始终为2V4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B随时间如图2变化时，图3中正确表示线圈中感应电动势E变化的是（）A． B． C． D．5、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB可在平行导轨MN上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB的运动情况是：（）A、向右加速运动；B、向右减速运动；C、向右匀速运动；D、向左减速运动。
高三物理电磁感应练习题及答案
高三物理电磁感应练习题及答案一、选择题1. 电磁感应的基本规律是（）。
A. 磁场的变化引起感应电动势B. 电流的变化引起感应电动势C. 磁场的存在引起感应电动势D. 磁感线交变引起感应电动势2. 一根长度为 l 的匀速运动的导体杆，速度为 v，以角度θ 进入磁感应强度为 B 的磁场中，电导率为η，杆的两端接有外电路，两端电势差为 E。
那么 E＝A. vBB. vBηC. vBηlD. vBηlθ3. 在变压器中，输入电压和输出电压之比等于输入回路匝数和输出回路匝数之比，这是因为（）。
A. 圈数定理B. 电流连续性定律C. 磁感应定律D. 能量守恒定律4. 变压器的变压原理是利用（）。
A. 磁感应定律B. 赫兹实验C. 磁通连续性定律D. 电磁感应现象5. 在变压器中，两个线圈的磁链总是连续的，是因为（）A. 电流连续性定律B. 磁通连续性定律C. 安培环路定理D. 磁场的无源性二、解答题1. 一个单匝方形线圈边长为 a，在边长的延长线上有一个磁感应强度为 B 的磁场，线圈绕垂直于磁场的轴转动。
当匝数 N＝2，转动的圈数 n＝3，转动的时间 t＝2s 时，求感应电动势的大小。
解：由磁感应定律可知，感应电动势 E＝-NBAcosθ，其中θ 为磁感应线与匝数法线的夹角。
在该题目中，磁感应线与匝数法线的夹角θ＝90°，cosθ＝0。
所以感应电动势 E＝-NBAcosθ＝-NBA×0＝0。
2. 一个半径为 R 的导体圆盘匀速地绕通过圆盘轴心的轴旋转。
当轴线与一个磁感应强度为 B 的磁场成 60°角时，求导体圆盘两端的感应电动势。
解：设导体圆盘的角速度为ω，那么导体圆盘所受的安培力 F＝BIA×sinθ。
由于导体圆盘匀速旋转，所以安培力 F 和感应电动势 E 处于动平衡状态，故 F＝0。
则BIA×sinθ＝0，解得感应电动势 E＝0。
由此可知，导体圆盘两端的感应电动势为 0。

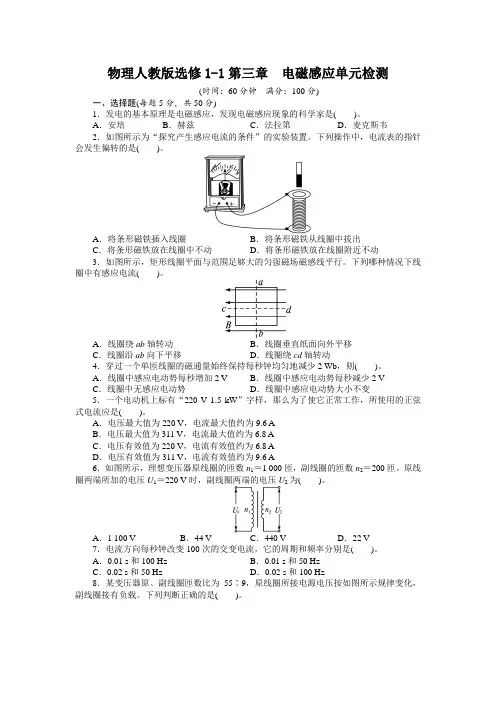

最新人教版高中物理选修1-1第三章《电磁感应》单元检测附答案
物理人教版选修1-1第三章电磁感应单元检测(时间：60分钟满分：100分)一、选择题(每题5分，共50分)1．发电的基本原理是电磁感应，发现电磁感应现象的科学家是()。
A．安培 B．赫兹C．法拉第D．麦克斯韦2．如图所示为“探究产生感应电流的条件”的实验装置。
下列操作中，电流表的指针会发生偏转的是()。
A．将条形磁铁插入线圈B．将条形磁铁从线圈中拔出C．将条形磁铁放在线圈中不动D．将条形磁铁放在线圈附近不动3．如图所示，矩形线圈平面与范围足够大的匀强磁场磁感线平行。
下列哪种情况下线圈中有感应电流()。
A．线圈绕ab轴转动B．线圈垂直纸面向外平移C．线圈沿ab向下平移D．线圈绕cd轴转动4．穿过一个单匝线圈的磁通量始终保持每秒钟均匀地减少2 Wb，则()。
A．线圈中感应电动势每秒增加2 V B．线圈中感应电动势每秒减少2 VC．线圈中无感应电动势D．线圈中感应电动势大小不变5．一个电动机上标有“220 V 1.5 kW”字样，那么为了使它正常工作，所使用的正弦式电流应是()。
A．电压最大值为220 V，电流最大值约为9.6 AB．电压最大值为311 V，电流最大值约为6.8 AC．电压有效值为220 V，电流有效值约为6.8 AD．电压有效值为311 V，电流有效值约为9.6 A6．如图所示，理想变压器原线圈的匝数n1＝1 000匝，副线圈的匝数n2＝200匝。
原线圈两端所加的电压U1＝220 V时，副线圈两端的电压U2为()。
A．1 100 V B．44 V C．440 V D．22 V7．电流方向每秒钟改变100次的交变电流，它的周期和频率分别是()。
A．0.01 s和100 Hz B．0.01 s和50 HzC．0.02 s和50 Hz D．0.02 s和100 Hz8．某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载。
下列判断正确的是()。
A．输出电压的最大值为36 VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．电源电压有效值为220 V，频率为50 Hz9．如图所示，L为一个自感系数很大的自感线圈，开关闭合后，小灯泡能正常发光，那么闭合开关和断开开关的瞬间，能观察到的现象分别是()。
高二物理选修3-1+电磁感应
高二物理选修3-1+电磁感应一、选择题1．关于洛伦兹力，以下说法正确的是 （ ） A ．带电粒子运动时不受洛伦兹力作用，则该处的磁感强度为零 B ．磁感强度、洛伦兹力、粒子的速度三者之间一定两两垂直 C ．洛伦兹力不会改变运动电荷的速度 D ．洛伦兹力对运动电荷一定不做功2．电场中有一点P ，下列说法是正确的： ( ) A ．若放在P 点的检验电荷的电量减半，则P 点的场强减半。
B ．若P 点没有检验电荷，则P 点的场强为零。
C ．P 点的场强越大，则同一种电荷在P 点受到的电场力越大。
D ．P 点的场强方向为检验电荷在该点的受力方向3．如图所示的逻辑电路，要使输出端Y=1,则输入端A 、B 、C 可能分别为 A.1, 0, 1B.1, 0, 0 （ ）C.0, 1, 0D.0, 1, 14．如图所示，某正电荷垂直场强进入匀强电场，通过电场后发生偏转，则有（ ）A 、电荷的初速度越大偏移量y 越小B 、电荷的初速度越大偏移量y 越大C 、电场强度越大偏移量y 越小D 、电荷的质量越小偏移量y 越小5. 直流电池组的电动势为E ，内电阻为r ，用它给电阻为R 的直流电动机供电，当电动机正常工作时，电动机两端的电压为U ，通过电动机的电流是 ( ) A ．r R E + B ．R U C ．r UE - D ．Rr)r R (E +6．某空间有带正电的点电荷Q 1和带负电的点电荷Q 2形成的电场，如图所示，在它们的连线上的M 点，关于M 点的电场强度的说法中正确的是： （ ） A 、M 点的电场强度方向向右B 、M 点的电场强度方向向左C 、M 点的电场强度为零D 、M 点的电场强度方向不能确定7．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知 ( ) A ．三个等势面中，Q 点的电势最高 B ．带电质点通过P 点时电势能较大C ．带电质点通过P 点时的动能较大D ．带电质点通过P 点时的加速度较大8．一个电流表的内阻Rg=36Ω,满偏电流Ig=10mA ，将它改装成较大量程的电流表，测得改装后电流表的内阻是0.36Ω，则改装后电流表的量程为和并联的分流电阻分别是：（ ） A 、1A ， 0.364Ω B 、10A ， 0.0364Ω C 、2A ， 0.728Ω D 、0.1A ， 3。
最新人教版高中物理选修3-2测试题及答案全套
最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。
高二物理选修3 电磁感应单元测试
高二物理选修3 电磁感应单元测试（时间：100分钟满分为120分）班级_______姓名_________学号________第I卷选择题（共38分）一、选择题（本题共6小题，共18分。
在每小题给出的四个选项中有一个选项正确）1．关于感应电流，下列说法中正确的是：（）A、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C、线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D、只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流2．如图，MN是一根固定的通电直导线，电流方向向上．今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为（）A．受力向右；B．受力向左；C．受力向上；D．受力为零；3．一闭合金属线框的两边接有电阻R1、R2，框上垂直搁置一根金属棒，棒与框接触良好，整个装置放在匀强磁场中（如图所示），当用外力使ab棒右移时，作出的下列判断中正确的是（）A．其穿线框的磁通量不变，框内没有感应电流B．框内有感应电流，电流方向沿顺时针方向绕行C．框内有感应电流，电流方向沿逆时针方向绕行D．框内有感应电流，左半边逆时针方向绕行，右半边顺时针方向绕行4．如图所示，电感线圈的电阻和电池内阻均可忽略不计，两个电阻的阻值都是R，电键K原来打开着，电流为I0，今合上电键将一电阻短路，于是线圈中有自感电动势产生，此时自感电动势（）A．有阻碍电流的作用，最后电流由I0减小到零B．有阻碍电流的作用，最后电流总小于I0C．有阻碍电流增大的作用，因而电流ID．有阻碍电流增大的作用，因而电流最后还是增大到2I05．如图所示，用粗细相同的铜丝做成边长分别为L和2L的两只闭合线框a和b，以相同的速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，不考虑线框的动能，若外力对环做的功分别为W a∶W b，则W a∶W b为（）A．1∶4 B．1∶2C ．1∶1D ．不能确定6.在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间t 如图2变化时，图3中正确表示线圈中感应电动势E 变化的是（ ）二、选择题（本题共5小题，共20分。
人教版高中物理选修32第四章 《电磁感应》单元测试题(解析版)
第四章《电磁感应》单元测试题一、单选题(每小题只有一个正确答案)1.关于自感现象，下列说法中正确的是()A．自感现象是线圈自身的电流变化而引起的电磁感应现象B．自感电动势总是阻止原电流的变化C．自感电动势的方向总与原电流方向相反D．自感电动势的方向总与原电流方向相同2.如图所示，在正方形线圈的内部有一条形磁铁，线圈与磁铁在同一平面内，两者有共同的中心轴线OO′，关于线圈中产生感应电流的下列说法中，正确的是()A．当磁铁向纸面外平移时，线圈中产生感应电流B．当磁铁向上平移时，线圈中产生感应电流C．当磁铁向下平移时，线圈中产生感应电流D．当磁铁N极向纸外，S极向纸里绕OO′轴转动时，线圈中产生感应电流3.如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度Ba、Bb、Bc的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．Ba＝Bb＝Bc，Φa＝Φb＝ΦcB．Ba>Bb>Bc，Φa<Φb<ΦcC．Ba>Bb>Bc，Φa>Φb>ΦcD．Ba>Bb>Bc，Φa＝Φb＝Φc4.如图所示是研究通电自感实验的电路图，A1、A2是两个规格相同的小灯泡，闭合开关调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R1的滑动触头，使它们都正常发光，然后断开开关S.重新闭合开关S，则()A．闭合瞬间，A1立刻变亮，A2逐渐变亮B．闭合瞬间，A1、A2均立刻变亮C．稳定后，L和R两端的电势差一定相同D．稳定后，A1和A2两端的电势差不相同5.如图所示，长为L的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B＝B0＋kt(k>0)随时间变化，t＝0时，P、Q两板电势相等，两板间的距离远小于环的半径，经时间t，电容器P板()A．不带电B．所带电荷量与t成正比C．带正电，电荷量是D．带负电，电荷量是6.如图所示，匀强磁场方向竖直向下，磁感应强度为B.正方形金属框abcd可绕光滑轴OO′转动，边长为L，总电阻为R，ab边质量为m，其他三边质量不计，现将abcd拉至水平位置，并由静止释放，经时间t到达竖直位置，产生热量为Q，若重力加速度为g，则ab边在最低位置所受安培力大小等于()A．B．BLC．D．7.如图所示，L为一根无限长的通电直导线，M为一金属环，L通过M的圆心并与M所在的平面垂直，且通以向上的电流I，则()A．当L中的I发生变化时，环中有感应电流B．当M左右平移时，环中有感应电流C．当M保持水平，在竖直方向上下移动时环中有感应电流D．只要L与M保持垂直，则以上几种情况，环中均无感应电流8.如图所示，一矩形线框以竖直向上的初速度进入只有一条水平边界的匀强磁场，磁场方向垂直纸面向里，进入磁场后上升一段高度又落下离开磁场，运动中线框只受重力和安培力作用，线框在向上、向下经过图中1、2位置时的速率按时间顺序依次为v1、v2、v3和v4，则可以确定() A．v1＜v2B．v2＜v3C．v3＜v4D．v4＜v19.圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如下图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大10.如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线圈abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴，应使线圈怎样运动才能使线圈中的磁通量发生变化？() A．向左或向右平动B．向上或向下平动C．绕O1O2转动D．平行于纸面向里运动11.一矩形线圈abcd位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图甲所示)，磁感应强度B随时间t变化的规律如图乙所示．以I表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，下图中能正确表示线圈中电流I随时间t变化规律的是()A．B．C．D．12.如图所示，导体棒ab长为4L，匀强磁场的磁感应强度为B，导体绕过O点垂直纸面的轴以角速度ω匀速转动，a与O的距离很近．则a端和b端的电势差Uab的大小等于()A． 2BL2ωB． 4BL2ωC． 6BL2ωD． 8BL2ω13.磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中产生感应电动势，其E－t关系如图所示．如果只将刷卡速度改为，线圈中的E －t关系图可能是()A．B．C．D．14.下列实验现象，属于电磁感应现象的是()A．导线通电后，其下方的小磁针偏转B．通电导线AB在磁场中运动C．金属杆切割磁感线时，电流表指针偏转D．通电线圈在磁场中转动15.如图所示，小螺线管与音乐播放器相连，大螺线管直接与音箱相连．当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，大小螺线管之间发生的物理现象是()A．自感B．静电感应C．互感D．直接导电二、多选题(每小题至少有两个正确答案)16.(多选)在光滑的水平面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图．PQ为两个磁场的边界，磁场范围足够大．一个边长为a、质量为m、电阻为R的金属正方形线框，以速度v垂直磁场方向从如图实线(Ⅰ)位置开始向右运动，当线框运动到分别有一半面积在两个磁场中的如图(Ⅱ)位置时，线框的速度为v ，则下列说法正确的是()2A．图(Ⅱ)时线框中的电功率为B．此过程中回路产生的电能为3mv28C．图(Ⅱ)时线框的加速度为D．此过程中通过线框横截面的电荷量为17.(多选)如图所示，金属棒ab、cd与足够长的水平光滑金属导轨垂直且接触良好，匀强磁场的方向竖直向下．则ab棒在恒力F作用下向右运动的过程中，有()A．安培力对ab棒做正功B．安培力对cd棒做正功C．abdca回路的磁通量先增加后减少D．F做的功等于回路产生的总热量和系统动能的增量之和18.如下图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现在将垂直于导轨放置一根导体棒MN，用一水平向右的力F 拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是()A．感应电流方向是N→MB．感应电流方向是M→NC．安培力水平向左D．安培力水平向右19.(多选)两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心轴转动的角速度发生变化时，B中产生如图所示方向的感应电流，则()A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大20.(多选)如图所示，A、B为大小、形状均相同且内壁光滑、但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端的管口无初速度释放，穿过A管比穿过B 管的小球先落到地面．下面对于两管的描述中可能正确的是()A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是用胶木制成的，B管是用铝制成的三、实验题21.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯(图中未画出)的线圈A④线圈B⑤开关⑥滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出两种方法：①________________________________________________________________________；②________________________________________________________________________.22.图为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将小线圈迅速插入大线圈时，灵敏电流计指针将向________(填“左”或“右”)偏一下；②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向________(填“左”或“右”)偏一下．四、计算题23.如图所示，足够长的平行光滑U形导轨倾斜放置，所在平面倾角θ＝37°，导轨间的距离L＝1.0 m，下端连接R＝1.6 Ω的电阻，导轨电阻不计，所在空间均存在磁感应强度B＝1.0 T、方向垂直于导轨平面的匀强磁场，质量m＝0.5 kg、电阻r＝0.4 Ω的金属棒ab垂直置于导轨上，现用沿轨道平面且垂直于金属棒、大小F＝5.0 N的恒力使金属棒ab从静止起沿导轨向上滑行，当金属棒滑行2.8 m后速度保持不变．求：(sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2)(1)金属棒匀速运动时的速度大小v；(2)当金属棒沿导轨向上滑行的速度v′＝2 m/s时，其加速度的大小a.五、填空题24.磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是________(填“防止”或“利用”)涡流而设计的，起________(填“电磁阻尼”或“电磁驱动”)的作用．25.某同学利用假期进行实验复习，验证电磁感应产生的条件．他通过如图所示实验，观察到以下实验现象：①把磁铁插入线圈时，线圈中有感应电流；②把磁铁放在线圈内不动，线圈中无感应电流；③把磁铁从线圈中拔出，线圈中有感应电流．这次实验表明，穿过闭合线圈的磁通量________(选填“变化”或“不变化”)，线圈中就有感应电流．26.(1)实验装置如图(a)所示，合上电键S时发现电流表指针向右偏，填写下表空格：(2)如图(b)所示，A、B为原、副线圈的俯视图，已知副线圈中产生顺时针方向的感应电流，根据图(a)可判知可能的情况是()A．原线圈中电流为顺时针方向，变阻器滑动片P在右移B．原线圈中电流为顺时针方向，正从副线圈中拔出铁芯C．原线圈中电流为逆时针方向，正把铁芯插入原线圈中D．原线圈中电流为逆时针方向，电键S正断开时27.一个200匝、面积为20 cm2的线圈，放在匀强磁场中，磁场方向与线圈平面成30°角，磁感应强度B＝0.5 T，在0.05 s内线圈转到与磁场方向垂直的位置，在此过程中，线圈中的平均感应电动势＝________V.28.一个直径为d的圆形线圈，垂直放置在磁感强度为B的匀强磁场中，现使线圈绕其直径转过30°角，如图所示，则穿过线圈的磁通量的变化为________．六、简答题29.如图所示，导体棒运动过程中产生感应电流，试分析电路中的能量转化情况．答案解析1.【答案】A【解析】自感现象是线圈自身的电流变化而引起的电磁感应现象，在自感现象中自感电动势总是阻碍原电流的变化，不是阻止，所以选项A对、B错．当原电流减小时，自感电动势与原电流的方向相同，当原电流增加时，自感电动势与原电流方向相反，所以选项C、D错．2.【答案】D【解析】由条形磁铁周围磁感线的分布特点可知，当磁铁平动时，穿过正方形线圈的磁通量始终为零不发生变化，故线圈中不产生感应电流，故A、B、C错；当磁铁转动时，穿过正方形线圈的磁通量发生变化，线圈中产生感应电流，D对．3.【答案】C【解析】靠近螺线管的地方磁场强，由题图知，a、b、c三点的磁感应强度Ba、Bb、Bc的大小关系为Ba>Bb>Bc；三个小圆环的面积相同，根据磁通量的定义可知，Φa>Φb>Φc，所以A、B、D错误；C 正确．4.【答案】C【解析】由题可知，闭合开关调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，说明此时滑动变阻器R接入电路的阻值与线圈L的电阻一样大，断开开关再重新闭合的瞬间，根据自感原理可判断，A2立刻变亮，而A1逐渐变亮，A、B均错误；稳定后，自感现象消失，由题知，线圈L和R两端的电势差一定相同，A1和A2两端的电势差也相同，所以C正确，D错误．5.【答案】D【解析】磁感应强度以B＝B0＋kt(k>0)随时间变化，由法拉第电磁感应定律得：E ＝＝S＝kS，而S ＝，经时间t电容器P板所带电荷量Q＝EC ＝；由楞次定律知电容器P板带负电，D选项正确．6.【答案】Dmv2①【解析】由能量守恒得：mgL＝Q＋12F＝BIL ②I＝③由①②③得：F＝，故选项D正确．7.【答案】D【解析】由安培定则可知导线L中电流产生的磁场方向与金属环面平行，即穿过M的磁通量始终为零，保持不变，故只要L与M保持垂直，A、B、C三种情况均不能产生感应电流．8.【答案】D【解析】由能量守恒定律可知，线框从进入磁场到离开磁场的过程中，有部分机械能转化为焦耳热，即机械能减小，则v4＜v1，D正确；而线框完全在磁场中运动时，由于磁通量不变，没有感应电流，故线框只受重力作用，机械能守恒，则v2＝v3，B错误；由楞次定律可知，线框进入磁场时受到的安培力方向竖直向下，重力方向竖直向下，因而做减速运动，故v1＞v2，A错误；线框离开磁场时受到的安培力方向竖直向上，重力方向竖直向下，二者大小关系不能确定，故v3、v4大小关系也不能确定，C错误．故选D.9.【答案】D【解析】通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增大，根据楞次定律可知，a线圈中所产生的感应电流产生的感应磁场方向竖直向上，再由右手螺旋定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增大，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a有缩小的趋势，线圈a对水平桌面的压力增大，C错误，D正确．10.【答案】C【解析】线圈向左或向右平动，Φ＝BS，不变，A错误；线圈向上或向下平动，Φ＝BS，不变，B 错误；线圈绕O1O2转动，根据公式Φ＝BS sinθ，磁通量不断改变，C正确；线圈平行于纸面向里运动，Φ＝BS，不变，D错误．11.【答案】C×，所以线圈中的感应电流取决于磁感【解析】由电磁感应定律和欧姆定律得I ＝＝＝SR应强度B随t的变化率．由图乙可知，0～1 s时间内，B增大，Φ增大，感应磁场与原磁场方向相反(感应磁场的磁感应强度的方向向外)，由右手定则知感应电流是逆时针的，因而是负值．可判断：1～2 s为正的恒值；2～3 s为零；3～4 s为负的恒值；4～5 s为零；5～6 s为正的恒值．故C正确，A、B、D错误．12.【答案】Dωl＝ω【解析】由E＝Blv，切割磁感线的总长度为4L，切割磁感线的平均速度v＝12即：Uab＝E＝B·4L·2Lω＝8BL2ω，D正确．13.【答案】D【解析】由公式E＝Blv可知，当刷卡速度减半时，线圈中的感应电动势最大值减半，且刷卡所用时间加倍，故正确选项为D.14.【答案】C【解析】导线通电后，其下方的小磁针受到磁场的作用力而发生偏转，说明电流能产生磁场，是电流的磁效应现象，不是电磁感应现象，故A错误；通电导线AB在磁场中受到安培力作用而运动，不是电磁感应现象，故B错误；金属杆切割磁感线时，电路中产生感应电流，是电磁感应现象，故C正确；通电线圈在磁场中受到安培力作用而发生转动，不是电磁感应现象，故D错误．15.【答案】C【解析】小螺线管与音乐播放器相连，小线圈中输入了音频信号；当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，说明大线圈中激发出了感应电流，是互感现象．16.【答案】AB【解析】回路中产生感应电动势为E＝2Ba2v感应电流为I ＝＝，此时线框中的电功率P ＝I2R＝，故A正确．根据能量守恒定律得到，此过程回路产生的电能为Q＝12mv2－1 2m(2v)2＝38mv2，故B正确．左右两边所受安培力大小为F＝BIa＝，则加速度为a＝＝，故C错误．此过程通过线框横截面的电荷量为q＝＝，故D错误．故选A、B.17.【答案】BD【解析】ab棒向右运动产生感应电流，电流通过cd棒，cd棒受向右的安培力作用随之向右运动．设ab、cd棒的速度分别为v1、v2，运动刚开始时，v1>v2，回路的电动势E＝，电流为逆时针方向，ab、cd棒所受的安培力方向分别向左、向右，安培力分别对ab、cd棒做负功、正功，选项A错误，B正确；金属棒最后做加速度相同、速度不同的匀加速运动，且v1>v2，abdca 回路的磁通量一直增加，选项C错误；对系统，由动能定理可知，F做的功和安培力对系统做的功的代数和等于系统动能的增量，而安培力对系统做的功等于回路中产生的总热量，选项D正确．18.【答案】AC【解析】由右手定则知，MN中感应电流方向是N→M，再由左手定则可知，MN所受安培力方向垂直导体棒水平向左，C正确，故选A、C.19.【答案】BC【解析】选取A环研究，若A环带正电，且转速增大，则使穿过环面的磁通量向里增加，由楞次定律知，B环中感应电流的磁场方向向外，故B正确，A错误；若A环带负电，且转速增大，则使穿过环面的磁通量向外增加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故D错误，C正确．故选B、C.20.【答案】AD【解析】由题意可知，小球在B管中下落的速度要小于A管中的下落速度，故说明小球在B管时受到阻力作用．其原因是金属导体切割磁感线，从而使闭合的导体中产生感应电流，由于磁极间的相互作用而使小球受向上的阻力．故B管应为金属导体，如铜、铝、铁等，而A管应为绝缘体，如塑料、胶木等，故AD正确．21.【答案】(1)实物电路图如图所示：(2)①断开或闭合开关②闭合开关后移动滑动变阻器的滑片．【解析】(1)实物电路图如图所示：(2)断开或闭合开关的过程中或闭合开关后移动滑片的过程中，穿过线圈B的磁通量发生，线圈B 中有感应电流产生．22.【答案】(1)如图：(2)①右②左【解析】(1)将电源、开关、滑动变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示．(2)闭合开关，磁通量增加，指针向右偏转，将原线圈迅速插入副线圈，磁通量增加，则灵敏电流计的指针将右偏．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电阻增大，则电流减小，穿过副线圈的磁通量减小，则灵敏电流计指针向左偏．23.【答案】(1)4 m/s(2)2 m/s2【解析】(1)金属棒匀速运动时产生的感应电流I m＝由平衡条件有F＝mg sinθ＋BI m L代入数据解得v＝4 m/s(2)此时金属棒受到的安培力F安＝由牛顿第二定律有F－mg sinθ－F安＝ma解得a＝2 m/s2.24.【答案】利用电磁阻尼【解析】磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是利用涡流而设计的，当线圈转动时，产生感应电流，受到安培力，使指针迅速稳定，起电磁阻尼的作用．25.【答案】变化【解析】产生感应电流的条件为：只要穿过闭合线圈的磁通量发生变化就有感应电流产生．26.【答案】(1)右右左(2)BC【解析】(1)因合上电键S时，电流增大，穿过线圈的磁通量增加，此时电流表指针向右偏，则当滑片P右移时，电阻减小，电流增加，故此时电流表指针向右偏；在原线圈中插入软铁棒时，穿过线圈的磁通量增加，则此时电流表指针向右偏；拔出原线圈时，穿过线圈的磁通量减小，则此时电流表指针向左偏；(2)因副线圈中产生顺时针方向的感应电流，故穿过A的磁通量为向里的减小或者向外的增加；若原线圈中电流为顺时针方向，变阻器滑片P在右移，则电流增大，磁通量为向里增加，选项A错误；原线圈中电流为顺时针方向，正从副线圈中拔出铁芯，则磁通量为向里减小，选项B正确；原线圈中电流为逆时针方向，正把铁芯插入原线圈中，则磁通量为向外增加，选项C正确；原线圈中电流为逆时针方向，电键S正断开时，则磁通量为向外减小，选项D 错误；故选B、C.27.【答案】2或6【解析】磁场方向与线圈平面成30°角，磁感应强度B＝0.5 T，在0.05 s内线圈转到与磁场方向垂直的位置，由于没有明确线圈转动方向，所以分为顺时针和逆时针转动，(1)顺时针转动：穿过线圈的磁通量变化量是：ΔΦ＝Φ2－Φ1＝BS－BS·sin 30°＝5×10－4Wb则线圈中感应电动势大小为：E＝N＝2 V(2)逆时针转动：穿过线圈的磁通量变化量是：ΔΦ′＝Φ2＋Φ1＝BS＋BS·sin 30°＝1.5×10－3Wb则线圈中感应电动势大小为：E′＝N＝6 V.28.【答案】πBd2【解析】在匀强磁场中，当磁场与线圈平面垂直时，穿过线圈平面的磁通量Φ＝BS；磁通量的变化ΔΦ＝Φ2－Φ1.当磁场与线圈平面垂直时，穿过线圈平面的磁通量Φ1＝BS＝B π2；现使线圈绕其直径转过30°角，磁通量的大小为Φ2＝BS cos 30°＝B π2＝πBd2；则穿过线圈的磁通量的πBd2＝πBd2.变化为ΔΦ＝Φ2－Φ1＝πBd2－1429.【答案】导体棒中的电流受到安培力作用，安培力的方向与运动方向相反，阻碍导体棒的运动，导体棒要克服安培力做功，将机械能转化为电能．【解析】导体棒中的电流受到安培力作用，安培力的方向与运动方向相反，阻碍导体棒的运动，导体棒要克服安培力做功，将机械能转化为电能．。
高中物理 电磁感应单元练习 新人教版选修3-1
高中物理 电磁感应单元练习 新人教版选修3-1一、单选题1．如图，A ，B 是完全相同的两个小灯泡，L 为自感系数很大，电阻可以忽略的带铁芯的线圈.A 、开关K 闭合的瞬间，A 、B 同时发光，随后A 灯变暗，B 灯变亮B 、开关K 闭合的瞬间，B 灯亮，A 灯不亮C 、断开开关K 的瞬间，A ，B 灯同时熄灭D 、断开开关K 的瞬间，B 灯立即熄灭，A 灯突然闪亮一下再熄灭 答案：D2.如图所示，两个相互连接的金属环，已知大环电阻是小环电阻的1/4;当通过大环的磁通量变化率为△φ／△t 时，大环的路端电压为U.，当通过小环的磁通量的变化率为△φ／△t 时，小环的路端电压为(两环磁通的变化不同时发生)A 、ＵB 、Ｕ／4C 、4ＵD 、Ｕ／5 答案：B3．如图所示，在一均匀磁场中有一U 形导线框abcd ，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef 为垂直于ab 的一根导体杆，它可在ab 、cd 上无摩擦地滑动。
杆ef 及线框中导线的电阻都可不计。
开始时，给ef 一个向右的初速度，则 A ef 将减速向右运动，但不是匀减速 B ef 将匀减速向右运动，最后停止 C ef 将匀速向右运动 D ef 将往返运动 答案：A4．如图所示,c 为闭合铜线圈,由绝缘细绳吊着处于螺线管的附近,螺线管的轴线垂直于线圈平面,与螺线管的导线与金属导轨连接组成闭合回路,导体棒ab 在方向垂直于纸面向外的匀强磁场中沿导轨运动,则A.若ab 向右做匀速运动,线圈c 中有感应电流产生且被螺线管排斥B.若ab 向左做匀速运动,线圈c 中有感应电流产生且被螺线管吸引C.若ab 向右做减速运动,线圈c 中有感应电流产生且被螺线管吸引D.若ab 向右做加速运动,线圈c 中有感应电流产生且被螺线管吸引 答案：C解析：当ab棒匀速运动时,线圈中电流恒定,产生的磁场恒定,c无感应电流,静止不动.由楞次定律可知C正确.5.如图所示，在磁感应强度B=0.5T的匀强磁场中，让导体PQ在U形导轨上以v=10m/s向右匀速滑动，两导轨间距离l=0.8m，则产生的感应电动势的大小和PQ中的电流方向分别是A、4V，由P向QB、0.4V，由Q向PC、4V，由Q向PD、0.4V，由P向Q答案：C6．如图，粗糙水平桌面上有一质量为m的铜质矩形线圈。
最新人教版高中物理选修3-1第一章《电磁感应》A卷附答案
同步检测一 第1章 电磁感应（A 卷）第Ⅰ卷（选择题共40分）一、本题10个小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选对但不全的得2分，选错、多选或不答的得0分．1．关于磁通量的概念，下列说法正确的是A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．穿过线圈的磁通量为零时，该处的磁感应强度不一定为零C ．磁感应强度越大，线圈面积越大，穿过线圈的磁通量也越大D ．穿过线圈的磁通量的大小可用穿过线圈的磁感线的条数来衡量答案：BD 在磁场中，如果线圈平面和磁场方向垂直，穿过线圈的磁通量最大，如果线圈平面和磁场方向平行，不管磁场多强，也不管线圈面积多大，穿过线圈的磁通量为零，故A 、C 错误，B 正确．穿过线圈的磁通量的大小可以用穿过线圈的磁感线的条数来衡量，判断穿过线圈的磁通量是否变化时，可从穿过线圈的磁感线的条数是否变化来判断，比较具体、形象，D 对．2．关于电磁感应，下列说法正确的是A ．穿过线圈的磁通量越大，感应电动势越大B ．穿过线圈的磁通量为零，感应电动势为零C ．穿过线圈的磁通量变化越大，感应电动势越大D ．穿过线圈的磁通量变化越快，感应电动势越大答案：D 根据法拉第电磁感应定律，线圈中感应电动势的大小只决定于磁通量的变化快慢，即变化率t∆∆Φ，D 正确． 3．如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平初速度v 0抛出，做平抛运动，不计空气阻力，则金属棒在运动过程中产生的感应电动势大小的变化情况，正确的是A ．越来越小B ．越来越大C ．保持不变D ．无法判断答案：C 金属棒在做平抛运动的过程中，水平方向的分速度不变，因而切割磁感线的速度不变，故棒上产生的感应电动势大小不变．4．下列关于产生感应电流的说法中，正确的是A ．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流产生B ．只要闭合导线做切割磁感线的运动,导线中就一定有感应电流C ．闭合电路的一部分导体,若不做切割磁感线运动,则闭合电路中就一定没有感应电流D ．当穿过闭合电路的磁通量发生变化时,闭合电路中就一定有感应电流答案：D5．金属线圈在匀强磁场中做如图所示的运动,线圈中有感应电流的是答案：AB 线圈运动时,穿过线圈的磁通量变化,才有感应电流,图A、B中线圈转动时,磁通量变化,线圈中有感应电流产生,图C、D中线圈运动时,磁通量不变化,线圈中没有感应电流产生．6．如图所示,矩形线圈abcd由静止开始运动,若要使线圈中产生感应电流,则线圈的运动情况应该是A．向右平动（ad边还没有进入磁场）B．向上平动（ad边还没有离开磁场）C．以bc边为轴转动（ad边还未转入磁场）D．以ab边为轴转动（转角不超过90°）答案：AD线圈按A、D选项运动时,穿过线圈的磁通量变化,有感应电流产生;按B、C选项运动时,穿过线圈的磁通量不变化,无感应电流产生．7．如图所示,磁带录音机可用作录音,也可用作放音,其主要部件为可匀速行进的磁带a和绕有线圈的磁头b,不论是录音还是放音过程,磁带或磁隙软铁都会存在磁化现象,下面对于它们在录音、放音过程中主要工作原理的叙述,正确的是A．放音的主要原理是电磁感应,录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应,放音的主要原理是电流的磁效应C．放音和录音的主要原理都是磁场对电流的作用D．录音和放音的主要原理都是电磁感应答案：A8．（2009浙江杭州十四中高二期末,5）粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框的一边a、b两点间电势差绝对值最大的是答案：B A、C、D项中线框移动过程中ab边不切割磁感线,而只有B项中ab边切割磁感线,B项a、b两点间电势差绝对值最大．9．如图所示，导线ab和cd互相平行，则在下列情况下导线cd中有感应电流的是A．开关S断开或闭合的瞬间B．开关S是闭合的，但滑动触头向左滑动C．开关S是闭合的，但滑动触头向右滑动D．开关S始终闭合，滑动触头静止不动答案：ABC A、B、C三种情况下，导线ab中的电流均变化，在上面回路中产生的磁场变化，磁通量变化，上面回路中产生了感应电流．开关S始终闭合，滑动触头静止不动，导线ab中的电流不变化，在上面回路中产生的磁场不变化，磁通量不变化，上面回路中不会产生感应电流．10．如图所示，一个闭合金属圆环用绝缘细线悬挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中经过有界的水平匀强磁场区域，A、B为该磁场的竖直边界，若不计空气阻力，则A．圆环向左穿过磁场后,还能摆至原来的高度B．在进入和离开磁场时,圆环中均有感应电流C．圆环进入磁场后离平衡位置越近速度越大,感应电流也越大D．圆环最终将静止在平衡位置答案：B如图所示,当圆环从1位置开始下落,进入和离开磁场时（即2和3位置）,由于圆环内磁通量发生变化,所以有感应电流产生,同时,金属圆环本身有内阻,必然有能量的转化,即有能量的损失,因此圆环不会摆到4位置,A错误,B正确;随着圆环进出磁场次数的增加,其机械能逐渐减少,圆环摆动的振幅越来越小,当圆环只在匀强磁场中摆动时,圆环内无磁通量的变化,无感应电流产生,无机械能向电能的转化,由于不计空气阻力,细线的拉力垂直于圆环的速度方向,拉力对圆环不做功,所以系统的能量守恒,所以圆环将在A、B间来回摆动,C、D错误．第Ⅱ卷（非选择题共60分）二、本题4个小题,每小题5分,共20分,把答案填在题中横线上．11．某学生做观察电磁感应现象的实验，他将电流表、线圈A 和B 、蓄电池、开关等用导线连接成如图所示的实验电路，当他接通、断开开关时，电流表的指针都没有发生偏转，其原因是____________________________．答案：开关的位置接错了解析:开关应当接在电源和线圈A 所组成的电路中．在这个电路中,穿过线圈B 的磁通量不变化,线圈B 中无感应电流．12．如图1所示，半径为r 的n 匝线圈套在边长为L 的正方形abcd 之外，匀强磁场局限在正方形区域内，且垂直穿过正方形．当磁感应强度以ΔB/Δt 的变化率均匀变化时，线圈中产生感应电动势的大小为__________________________． 答案：tBL n ∆∆2解析：穿过圆形线圈与穿过正方形区域的磁通量变化率相等，故线圈中感应电动势大小为：tBL n t B nL t n E ∆∆=∆∆=∆∆Φ=22 13．如图2所示，A 、B 是两个同心圆，半径之比r a ∶r b =2∶1，A 、B 是由同材料、粗细一样的导线做成，小圆B 外无磁场，B 内的磁场随时间均匀变化，则A 、B 中感应电流的大小之比为________________．（不计两圆中电流形成磁场的相互作用）答案：1∶2解析：穿过A 、B 两导线环的磁通量的变化率相同，故在两环中产生的感应电动势相同，设为E ．根据电阻定律R=S L ρ，两环的电阻之比12===B A B A B A r r L L R R ．根据I=R E 得：21==A B B A R R I I 14．如图3所示，线圈的面积S=1×10－5m 2，匝数n=100，两端连接一电容器C=20μF,线圈中 的匀强磁场的磁感应强度按0.1T/s =∆∆tB 增加，则电容器所带的电荷量为C ．图1 图2 图3答案：2．0×10－9解析：线圈中的感应电动势 E=n t ∆∆Φ=nS tB ∆∆=100×1×10－5×0．1V=10－4V 电容器所带的电荷量Q=CE=20×10－6×10－4C=2．0×10－9C ．三、本题4个小题，共40分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．15．（8分）有一个1000匝的线圈，在0．4s 内通过它的磁通量从0．02Wb 增加到0．09Wb ，求线圈中的电动势．如果线圈的电阻是10Ω，把一个电阻为990Ω的电热器连接在它的两端，通过电热器的电流是多大？答案：175V 0．18A解析：E= nt ∆∆Φ=1000×V 4.002.009.0-＝175 V I=r R E +=A 10990175+=0．18 A 16．（10分）如图所示，导体AB 与U 形金属导轨接触，共同放在磁感应强度为0．5T 的匀强磁场中，导轨宽度为50cm ，线框平面、导体速度方向均与磁场方向垂直．导体切割磁感线（1）如果导体AB 以4．0m/s 的速度向右匀速运动，求导体中感应电动势大小；（2）如果导体AB 运动到某一位置时，电路的总电阻为0．5Ω，求此时导体受到的安培力． 答案：（1）1．0V （2）0．5N解析：（1）根据法拉第电磁感应定律E=Blv=0．5×0．5×4．0V=1．0V ．（2）根据闭合电路欧姆定律，电路中的感应电流A A R E 25.00.1I ===总 导体AB 在运动时受到的安培力大小F=BIl=0．5×2×0．5N=0．5N ．17．（10分）电磁流量计常用来测量高黏度及强腐蚀性流体的流量．如图所示的是电磁流量计的示意图．圆管是由非磁性材料组成，空间有匀强磁场．当管中的导电液体流过磁场区域时，测出管壁上MN 两点间的电动势E,就可以知道管中液体的流量Q （单位时间内流过管道横截面的液体的体积）．已知管的直径为d ，磁感应强度为B,试推导出Q 与E 的关系式．答案：Q=E B d4π解析：带电液体在磁场内流动时，电荷将受到洛伦兹力的作用，正电荷偏向N,负电荷偏向M ，这样就在MN 之间产生电势差，MN 之间就有电场，对带电液体产生一个与洛伦兹力方向相反的电场力。
(完整word版)高中物理选修3-1试题(含答题卷和答案)
高二物理试题（选修 3-1）本试卷分第I 卷（选择题）和第II 卷（非选择题）两部分，共 100分，考试时间90分钟。
第I 卷（选择题共44 分） 一、单项选择题：本题共10小题，每题4分，共44分。
1.下列说法正确的是（）A .磁感线越密，该处磁感应强度越大B .磁感线越疏，该处磁感应强度越大C •铁屑在磁场中显示的就是磁感线D •穿过某线圈的磁通量为零说明该处磁感应强度为零 2.如图所示的四个实验现象中，不能表明在电流周围存在磁场的是（ A •图甲中，导线通电后磁针发生偏转B •图乙中，通电导线在磁场中受到力的作用C •图丙中，当电流方向相同时，导线相互靠近A .我们把大小、方向都不随时间变化的电流称为恒定电流B .国际单位制中，电流的单位是安培，简称安C .电流既有大小又有方向，所以电流是矢量D . 由 1 ：可知，电流越大，单位时间内通过导体横截面的电荷量就越多 5.在电场中的某点放入电荷量为-q 的试探电荷时，测得该点的电场强度为E ;若在该点放入电荷 量为+2q 的试探电荷，其它条件不变，此时测得该点的电场强度为（ ）7. 一点电荷从电场中的 A 点移动到B 点，静电力做功为零，则以下说法中正确的是（） A . A 、B 两点的电势一定相等3.如图所示, 沿着电场线从 A 点运动到B 点的过程中，以下说法正确的是A .带电粒子的电势能越来越小C .带电粒子受到的静电力一定越来越小4.下列关于电流的说法中，错误..的是B .带电粒子的电势能越来越大D .带电粒子受到的静电力一定越来越大）A .大小为2E ,方向和E 相反B .大小为E ,方向和E 相同6. C .大小为2E ,方向和E 相同 D .大小为E ,方向和E 相反 如图所示，在真空中，两个放在绝缘架上的相同金属小球 A 和B ,相距为r 。
球的半径比r 小得多，A 带电荷量为+4Q , B 带电荷量为-2Q ，相互作用的静电 力为F 。
人教版高中物理选修3-1电磁感应练习
（精心整理，诚意制作）电磁感应练习1．一环形线圈放在匀强磁场中，设第1s内磁感线垂直线圈平面向里，如图（甲）所示。
若磁感强度B随时间t变化的关系如图（乙）所示，那么第2s内线圈中感应电流的大小和方向是（）A．大小恒定，顺时针方向 B．大小恒定，逆时针方向C．逐渐增加，逆时针方向 D．逐渐增加，顺时针方向2．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感强度B的正方向，顺时针为感应电流i的正方向，如图（甲）所示。
已知线圈中感应电流i 随时间而变化的图象如图（乙）所示。
则磁感强度B随时间而变化的图象可能是图（丙）中的哪（几）个？（）3. 一矩形线圈位于一随时间t变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图（甲）所示。
磁感应强度B随t的变化规律如图（乙）所示。
以I表示线圈中的感应电流，以图（甲）中线圈上箭头所示方向的电流为正，则以下的图中正确的是（）4．如图甲所示，在2L≥x≥0的区域内存在着匀强磁场，磁场的方向垂直于xOy平面（纸面）向里，具有一定电阻的矩形线框abcd位于xOy平面内，线框的ab边与y轴重合，bc边长为L．令线框从t=0的时刻起由静止开始沿x轴正方向做匀加速运动，则线框中的感应电流I(取逆时针方向的电流为正）随时间t的函数图象可能是图乙中的哪一个？（）5. 如图所示，空间分布着宽为L、方向垂直于纸面向里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移变化的关系图(i－x)正确的是( )6.如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc 的ab 边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab 边垂直．则下列各图中哪一个可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律： ( )7.如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L ，磁场方向垂直纸面向外，磁感应强度大小为B 。
人教版高中物理选修3-2 第四章 《电磁感应》单元测试题
第四章《电磁感应》单元测试题一、单选题（每小题只有一个正确答案）1．下列物理量的单位中，可以作为感应电动势单位的是（）A．T B．V/m C．J/C D．W/b2．关于电磁感应，下列说法不正确．．．的有( )A．闭合回路中的磁通量变化时就有感应电流，停止变化感应电流就消失B．之所以会有感应电流是由于电路中产生了感应电动势，所以没有感应电流就说明没有感应电动势C．导体切割磁感线时会有电磁感应现象，其机理可由洛伦兹力解释D. 穿过闭合回路的磁场变化时会有电磁感应现象，穿过闭合回路的磁场变化时会有电磁感应现象3．第一个发现电磁感应现象的科学家是（）A．焦耳 B．库仑 C．法拉第 D．安培4．磁通量是研究电磁感应现象的重要物理量，如图所示，通过恒定电流的导线MN与闭合线框共面，第一次将线框由1平移到2，第二次将线框绕cd边翻转到2，设先后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则（）A．ΔΦ1>ΔΦ2 B．ΔΦ1=ΔΦ2 C．ΔΦ1<ΔΦ2 D．无法确定5．下列电器工作时主要利用涡流使物体发热的是（）A．电熨斗B．电磁炉C．电饭锅D．电热水器6．如图所示，将两端刮掉绝缘漆的导线绕在一把锉刀上，一端接上电池（电池另一极与锉刀接触），手执导线的另一端，在锉刀上来回划动，由于锉刀表面凹凸不平，就会产生电火花。
下列说法正确的是（）A．火花是由于摩擦生热引起的B．如导线端只向一个方向划动也能产生电火花C．要产生电火花，锉刀必须由铁磁性材料做成D．事实上，导线另一端只要保持与锉刀良好接触而不滑动，也会产生电火花7．如图所示，边长为L的正方形线框，从图示位置开始沿光滑斜面向下滑动，中途穿过垂直纸面向里、有理想边界的匀强磁场区域．磁场的宽度大于L，以i表示导线框中的感应电流，从线框刚进入磁场开始计时，取逆时针方向为电流正方向，以下i－t关系图象，可能正确的是( )8．如图，平行导轨间距为d，一端跨接一个电阻为R，磁场的磁感强度为B，方向与导轨所在平面垂直。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高中物理选修3-2《电磁感应》单元测试题高二物理阶段性复习质量检测一本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。
考试时间90分钟。
注意事项：1．答卷前将学校、姓名、准考号填写清楚。
2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。
其它小题用钢笔或圆珠笔将答案写在答题卡上。
第一卷（选择题，共50分）一、选择题(本题共10小题，每小题5分，共50分；其中第1～7题为单选题；第8～10题为多选题，全部选对得5分，选不全得2分，有选错或不答的得0分)1、一闭合线圈中没有产生感应电流，则( )A．该时该地的磁感应强度一定为零B．该时该地的磁场一定没有变化C．线圈面积一定没有变化D．穿过线圈的磁通量一定没有变化2、闭合的金属环处于随时间均匀变化的匀强磁场中，磁场方向垂直于圆环平面，则( )A．环中产生的感应电动势均匀变化B．环中产生的感应电流均匀变化C．环中产生的感应电动势保持不变D．环上某一小段导体所受的安培力保持不变3、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接，在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑动片P向左加速滑动时，电流计指针向右偏转。
由此可以推断( )A ．线圈A 向上移动或滑动变阻器滑动片P 向右加速滑动，都能引起电流计指针向左偏转B ．线圈A 中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C ．滑动变阻器的滑动片P 匀速向左或匀速向右滑动，都能使电流计指针静止在中央D ．因为线圈A 、线圈B 的绕线方向未知，故无法判断电流计指针偏转的方向4、用均匀导线做成的正方形线框边长为0.2 m ，正方形的一半放在垂直纸面向里的匀强磁场中，如图所示。
当磁场以10 T/s 的变化率增强时，线框中a 、b 两点间的电势差是( )A ．U ab ＝0.1 VB ．U ab ＝－0.1 VC ．U ab ＝0.2 VD ．U ab ＝－0.2 V5、如图所示，条形磁铁用细线悬挂在O 点。
O 点正下方固定一个水平放置的铝线圈。
让磁铁在竖直面内摆动，下列说法中正确的是( )A ．磁铁左右摆动一次，线圈内感应电流的方向改变2次B ．磁铁始终受到感应电流磁场的斥力作用C ．磁铁所受到的感应电流对它的作用力始终是阻力D ．磁铁所受到的感应电流对它的作用力有时是阻力有时是动力6、图中半径为r 的金属圆盘在垂直于盘面的匀强磁场中，绕O 轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O 和盘边缘，则通过电阻R 的电流强度的大小和方向是( )A ．由c 到d ，I =2Br Rω B ．由d 到c ，I =2Br Rω C ．由c 到d ，I =22Br Rω D ．由d 到c ，I =22Br Rω7、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t如图乙变化时，图中正确表示线圈中感应电动势E变化的是( )8、如图所示为新一代炊具——电磁炉，无烟、无明火、无污染、不产生有害气体、无微波辐射、高效节能等是电磁炉的优势所在。
电磁炉是利用电流通过线圈产生磁场，当磁场的磁感线通过含铁质锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热锅内食物。
下列相关说法中正确的是( ) A．锅体中的涡流是由恒定的磁场产生的B．恒定磁场越强，电磁炉的加热效果越好C．锅体中的涡流是由变化的磁场产生的D．提高磁场变化的频率，可提高电磁炉的加热效果9、如图所示，电灯A和B与固定电阻的电阻均为R，L是自感系数很大线圈。
当S1闭合、S2断开且电路稳定时，A、B亮度相同，再闭合S2，待电路稳定后将S断开，下列说法正确的是( )1A．B立即熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a10．竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下匀速上升，以下说法正确的是( )A．作用在金属棒上各力的合力做功为零B．重力做的功等于系统产生的电能C．金属棒克服安培力做的功等于电阻R上产生的焦耳热D．金属棒克服恒力F做的功等于电阻R上产生的焦耳热第二卷（非选择题，共52分）二、实验题(本题共2小题，共16分。
把答案填在题中的横线上)11．为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示。
已知线圈由a端开始绕至b端；当电流从电流计G左端流入时，指针向左偏转。
(1)将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转。
俯视线圈，其绕向为________(填“顺时针”或“逆时针”)。
(2)当条形磁铁从图中虚线位置向右远离L时，指针向右偏转。
俯视线圈，其绕向为________(填“顺时针”或“逆时针”)。
12．正方形导线框处于匀强磁场中，磁场方向垂直框平面，磁感应强度随时间均匀增加，变化率为k。
导体框质量为m、边长为L，总电阻为R，在恒定外力F作用下由静止开始运动。
导体框在磁场中的加速度大小为，导体框中感应电流做功的功率为。
三、解答题(本题共3小题，共34分。
解答应写出必要的文字说明、方程式和重要的演算步骤，有数值计算的题，答案中必须明确写出数值和单位) 13．(10分)为了探测海洋中水的运动，科学家有时依靠水流通过地磁场产生的感应电动势测水的流速。
假设某处地磁场的竖直分量为0.5×10－4 T，两个电极插入相距2.0 m的水流中，且两电极所在的直线与水流方向垂直，如果与两极相连的灵敏电压表示数为5.0×10－5 V，求水流的速度。
14．(12分)矩形线圈abcd，长ab＝20 cm，宽bc＝10 cm，匝数n＝200，线圈回路总电阻R＝50 Ω，整个线圈平面均有垂直于线框平面的匀强磁场穿过，磁感应强度B随时间的变化规律如图所示，求：(1)线圈回路的感应电动势。
(2)在t＝0.3 s时线圈ab边所受的安培力。
15．(12分)如图所示，光滑导轨竖直放置，匀强磁场的磁感应强度为B=0.5 T，磁场方向垂直于导轨平面向外，导体棒ab的长度与导轨宽度均为L=0.2 m，电阻R=1.0 Ω。
导轨电阻不计，当导体棒紧贴导轨匀速下滑时，均标有“6 V3 W”字样的两小灯泡恰好正常发光，求：(1)通过ab的电流的大小和方向。
(2)ab运动速度的大小。
(3)电路的总功率。
高中物理选修3-2《电磁感应》单元测试题高二物理阶段性复习质量检测二本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。
考试时间90分钟。
注意事项：1．答卷前将学校、姓名、准考号填写清楚。
2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。
其它小题用钢笔或圆珠笔将答案写在答题卡上。
第一卷(选择题60分)一、选择题(本题共12小题，每小题5分，共60分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不答的得0分)1、如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中( )A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向2、如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a( )A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转3、某同学为了验证断电自感现象，自己找来带铁芯的线圈L、小灯泡A、开关S 和电池组E，用导线将它们连接成如图所示的电路．检查电路后，闭合开关S，小灯泡发光；再断开开关S，小灯泡仅有不显著的延时熄灭现象．虽经多次重复，仍未见老师演示时出现的小灯泡闪亮现象，他冥思苦想找不出原因．你认为最有可能造成小灯泡未闪亮的原因是( )A．电源的内阻较大B．小灯泡电阻偏大C．线圈电阻偏大D．线圈的自感系数较大4、高频感应炉是用来熔化金属对其进行冶炼的，如图所示为冶炼金属的高频感应炉的示意图，炉内放入被冶炼的金属，线圈通入高频交变电流，这时被冶炼的金属就能被熔化，这种冶炼方法速度快，温度易控制，并能避免有害杂质混入被炼金属中，因此适于冶炼特种金属．该炉的加热原理是( )A．利用线圈中电流产生的热量B．利用线圈中电流产生的磁场C．利用交变电流的交变磁场在炉内金属中产生的涡流D．给线圈通电的同时，给炉内金属也通了电5、在磁感应强度为B、方向如图4－9所示的匀强磁场中，金属杆PQ在宽为l 的平行金属导轨上以速度v0向右匀速滑动，PQ中产生的感应电动势为E1；若磁感应强度增为2B，其他条件不变，所产生的感应电动势大小变为E2，则E1与E2之比及通过电阻R的感应电流方向为( )A．2∶1，b→aB．1∶2，b→aC．2∶1，a→bD．1∶2，a→b6、一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s 时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( )A.12B ．1C ．2D ．47、如图所示，竖直平面内有一金属环，半径为a ，总电阻为R (指拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点A 用铰链连接长度为2a 、电阻为R 2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为( )A.Bav3B.Bav 6C.2Bav 3D ．Bav 8、如图甲所示，n ＝50匝的圆形线圈M ，它的两端点A 、B 与内阻很大的电压表相连，线圈中磁通量的变化规律如图乙所示，则A 、B 两点的电势高低与电压表的读数为( )A ．φA ＞φB ，20 VB ．φA ＞φB ，10 VC ．φA ＜φB ，20 VD ．φA ＜φB ，10 V9、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示．若规定顺时针方向为感应电流i的正方向，下列i－t图中正确的是( )10、如图所示，两根平行光滑导轨竖直放置，相距L＝0.1 m，处于垂直轨道平面的匀强磁场中，磁感应强度B＝10 T，质量m＝0.1 kg、电阻为R＝2 Ω的金属杆ab接在两导轨间，在开关S断开时让ab自由下落，ab下落过程中、始终保持与导轨垂直并与之接触良好，设导轨足够长且电阻不计，取g＝10m/s2，当下落h＝0.8 m时，开关S闭合，若从开关S闭合时开始计时，则ab下滑的速度v随时间t变化的图象是下图中的( )11、如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面且电阻均匀的正方形导体框abcd，现将导体框分别以v、3v速度朝两个方向匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A．导体框所受安培力方向相同B．导体框中产生的焦耳热相同C．导体框ad边两端电势差相等D．通过导体框截面的电荷量相同12、如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R1和R2相连，匀强磁场垂直穿过导轨平面．有一导体棒AB，质量为m，导体棒的电阻与固定电阻R1和R2的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒AB沿导轨向上滑动，当上滑的速度为v时，受到安培力的大小为F.此时( )A．电阻R1消耗的热功率为Fv 3B．电阻R2消耗的热功率为Fv 6C．整个装置因摩擦而消耗的热功率为μmgv cosθD．整个装置消耗的机械功率为(F＋μmg cosθ)v第二卷(非选择题40分)二、计算题(本题共4小题，共40分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13.(8分)如图所示，线圈ABCD每边长l＝0.20 m，线圈质量m1＝0.10 kg、电阻R＝0.10 Ω，重物质量为m2＝0.14 kg.线圈上方的匀强磁场的磁感应强度B＝0.5 T，方向垂直线圈平面向里，磁场区域的宽度为h＝0.20 m．重物从某一位置下降，使AB边进入磁场开始做匀速运动，求线圈做匀速运动的速度(g取10 m/s2)．14、(8分)如图甲所示，不计电阻的平行金属导轨竖直放置，导轨间距为L＝1 m，上端接有电阻R＝3 Ω，虚线OO′下方是垂直于导轨平面的匀强磁场，现将质量m＝0.1 kg、电阻r＝1 Ω的金属杆ab，从OO′上方某处垂直导轨由静止释放，杆下落过程中始终与导轨保持良好接触，杆下落过程中的v－t图象如图乙所示(取g＝10 m/s2)．求：(1)磁感应强度B的大小．(2)杆在磁场中下落0.1 s的过程中电阻R产生的热量．15、 (10分)在光滑绝缘水平面上，电阻为0.1 Ω、质量为0.05 kg的长方形金属框ABCD，以10 m/s的初速度向磁感应强度B＝0.5 T、方向垂直水平面向下、范围足够大的匀强磁场滑去．当金属框进入磁场到达如图4－20所示位置时，已产生1.6 J的热量．(1)在图中AB边上标出感应电流和安培力的方向，并求出在图示位置时金属框的动能．(2)求图示位置时金属框中感应电流的功率．(已知AB边长L＝0.1 m)16、(14分如图，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为L，电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率．高中物理选修3-2《电磁感应》单元测试题高二物理阶段性复习质量检测三本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。
