三相整流桥堆好坏判断

手把手教您测量变频器维修中三相整流桥堆的好坏

手把手教您测量变频器维修中三相整流桥堆的好坏
一般情况下，判断变频器中三相整流桥堆的好坏时，小编温馨提醒大家：可以采用电阻检测法和电压检测法两种方法。

电阻检测法判断变频器中三相整流桥堆好坏的操作方法。

主要判断仪表是万用表，万用表可以采用指针万用表也可以采用数字万用表。

检测时先将万用表的档位开关置于电阻档(指针表置于R x 10档，数字表置于二极管档）的位置，然后短接一下两个表笔，确认一下万用表是否良好，在万用表良好的情况下，进行以下检测步骤：
变频器中三相整流桥堆测量
1、先将万用表的黑表笔接到变频器接线端子的U+端子，然后用红表笔分别接到变频器的电源输入端R、 S、 T或L1、 L
2、 L3，此时万用表会显示出三次所测量的结果。

三次测量的结果应均有约几百欧姆的电阻值。

三相整流桥堆的原理图
交换一下两个表笔，将万用表的红表笔接到变频器接线端子的U+端子，然后用黑表笔分别接到变频器的电源输入端R、S、T或L1、L2、L3，此时万用表会显示出三次所测量的结果，三次测量的结果应均为无穷大。

变频器三相整流桥堆正面
2. 将万用表的黑表笔接到变频器接线端子的U-端子，然后用红表笔分别接到变频器的电源输入端R、 S、 T或L1、 L2、 L3，广州科誉变频器维修培训中心的杨工温馨提醒您，万用表会显示出三次所测量的结果，三次测量的结果应均三次测量的结果应均为无穷大。

变频器三相整流桥堆反面
交换一下两个表笔，将万用表的红表笔接到变频器接线端子的U+端子，然后用黑表笔分别接到变频器的电源输入端R、S、T或L1、L2、L3，此时万用表会显示出三次所测量的结果，有约几百欧姆的电阻值。

三相整流桥模块好坏怎么判断？ASEMI的MSCD110-16到底有多好？

三相整流桥模块好坏怎么判断？ASEMI的MSCD110-16到底
有多好？
基本要通电的电路都需要整流模块，那么三相整流桥模块好坏怎么判断?ASEMI的MSCD110-16到底有多好？
三相整流桥模块好坏怎么判断?整流桥的内部电路由六个串并联的二极管组成，每个二极管可以根据测量单个二极管的方法分别测量。

如果使用数字表，使用测量二极管档，在正向测量过程中会显示电压降，如果大约为700mV，这是正常的。

如果压降小就是击穿了，如果压降太大，则是烧断。

反向不应有压降显示，如果有就是击穿了。

使用指针表测量电阻档。

当黑色仪表杆连接到二极管正时通常在数百欧姆到几千欧姆的阻值，反测无穷大就是好的。

如果正电阻和负电阻都较小，则表明它已短路。

如果正电阻和负电阻都很大，则意味着开路已损坏。

ASEMI的MSCD110-16到底有多好？
型号：MSCD110-16
品牌：ASEMI
封装：92*20MM(孔距80MM) M01型
特性：单臂整流模块，大电流、高耐压
电性参数：110A 1600V
芯片材质：GPP
正向电流(Io)：110A
包装方式：20PCS/盒 200PCS/箱
MSCD110-16参数规格为：电流:110A 电压：800V~1800V；盒装：20Pcs/盒
MSCD110-16桥式整流器模块采用方形芯片和高级芯片支撑板。

经过特殊的烧结工艺，可以保证焊接层没有空隙，使用更可靠。

采用
DCB板等先进的隔热材料，导热性能好，导热基板不带电，确保使用安全，持久的。

它广泛用于电解，电镀，励磁和各种直流电源应用中。

整流桥坏了会怎么样_整流桥烧坏原因

整流桥坏了会怎么样_整流桥烧坏原因整流桥的作用整流桥的作用将交流电转换为直流电。

整流桥是通过二极管的单向导通原理来完成整流作的，所以将其接入交流电路时它能使电路中的电流只按单向流动，即所谓“整流”。

整流器通常由4只二极管组成单相桥式全波整流器和6只二极管组成三相桥式全波整流器。

分别使用在单相线路和三相线路的整流。

整流桥的极性判别方法在测量整流桥之前先需要辨别整流桥个接口的极性。

大多数的整流全桥上均标注有“+”、“一”、“～”符号（其中“+”为整流后输出电压的正极，“一”为输出电压的负极，两个“～”为交流电压输入端），很容易确定出各电极。

个别整流桥标注因某些原因不能识别则可以用以下两种方法辨别：1、外观判别法。

全桥由四只二极管组成，有四个引脚。

两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。

大多数的整流全桥上，均标注有“+”、“-”、“~”符号。

（其中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），很容易确定出各电极。

2、万用表检测法。

如果组件的正、负极性标记已模糊不清，也可采用万用表对其进行检测。

检测时，将万用表置“R×1k”挡，黑表笔接全桥组件的某个引脚，用红表笔分别测量其余三个引脚，如果测得的阻值都为无穷大，则此黑表笔所接的引脚为全桥组件的直流输出正极;如果测得的阻值均在4~l0kΩ范围内，则此时黑表所接的引脚为全桥组件直流输出负极，而其余的两个引脚则是全桥组件的交流输入引脚。

整流桥的测量方法检测时，可通过万用表分别测量“+”极与两个“～”极、“一”极与两个“～”之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否损坏。

若测得全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。

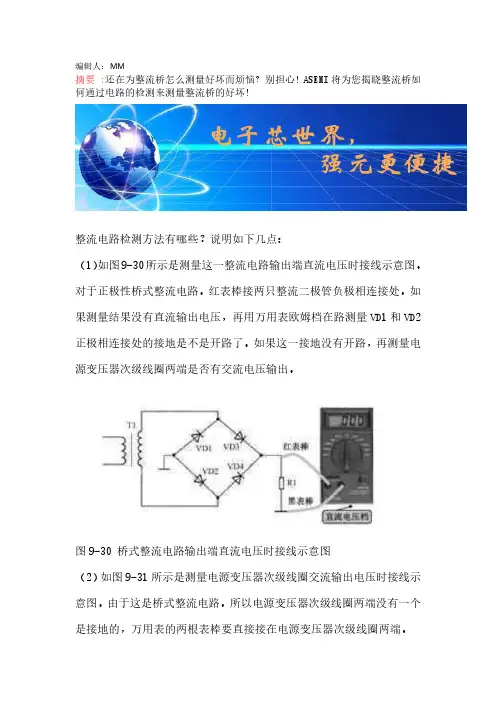

ASEMI技术揭秘之整流桥怎么测量好坏

编辑人：MM
摘要:还在为整流桥怎么测量好坏而烦恼？别担心！ASEMI将为您揭晓整流桥如何通过电路的检测来测量整流桥的好坏！
整流电路检测方法有哪些？说明如下几点：
（1）如图9-30所示是测量这一整流电路输出端直流电压时接线示意图。

对于正极性桥式整流电路。

红表棒接两只整流二极管负极相连接处。

如
果测量结果没有直流输出电压，再用万用表欧姆档在路测量VD1和VD2
正极相连接处的接地是不是开路了。

如果这一接地没有开路，再测量电
源变压器次级线圈两端是否有交流电压输出。

图9-30桥式整流电路输出端直流电压时接线示意图
（2）如图9-31所示是测量电源变压器次级线圈交流输出电压时接线示
意图。

由于这是桥式整流电路。

所以电源变压器次级线圈两端没有一个
是接地的，万用表的两根表棒要直接接在电源变压器次级线圈两端。

图9-31电源变压器次级线圈交流输出电压时接线示意图
（3）整流桥怎么测量好坏之电路故障分析
如表9-31所示是正极性桥式整流电路的故障分析。

故障检测方法关于这一电路故障检测方法说明如表。

ASEMI进口整流桥品牌
ASEMI品牌下的整流桥采用台湾GPP波峰芯片，从第一步保证产品的持续稳定，严格的外检包装程序，保证产品数量准确，包装物破损，专业的自动化设备支持注塑一步成型。

分筋，切割，分离，完善的人际交互流程，检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和高可靠性。

一切只为高标准高质量。

整流桥堆全桥的性能好坏检测方法

整流桥堆全桥性能好坏检测方法大多数整流全桥上均标注有“+”、“一”、“～”符号（其中“+”为整流后输出电压正极，“一”为输出电压负极，两个“～”为交流电压输入端），很轻易确定出各电极。

检测时，可经过分别测量“+”极和两个“～”极、“一”极和两个“～”之间各整流二极管正、反向电阻值（和一般二极管测量方法相同）是否正常，即可判定该全桥是否损坏。

若测得全桥内某只二极管正、反向电阻值均为0或均为无穷大，则可判定该二极管已击穿或开路损坏。

12．高压硅堆检测高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表R×lok挡测量其正、反向电阻值。

正常高压硅堆正向电阻值大于200kfl，反向电阻值为无穷大。

若测得其正、反向全部有一定电阻值，则说明该高压硅堆已被击穿损坏。

13.肖特基二极管检测二端肖特基二极管能够用万用表Rl挡测量。

正常时，其正向电阻值（黑表笔接正极）为2.5～3.5Q，反向电阻值为无穷大。

若测得正、反向电阻值均为无穷大或均靠近O，则说明该二极管已开路或击穿损坏。

三端肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管正、厦向电阻值。

整流桥堆全桥极性判别方法极性判别1)外观判别法。

全桥由四只二极管组成,有四个引脚。

两只二极管负极连接点是全桥直流输出端“正极”,两只二极管正极连接点是全桥直流输出端“负极”。

大多数整流全桥上,均标注有“+”、“-”、“~”符号.(其中“+”为整流后输出电压正极,“-”为输出电压负极,“~”为交流电压输入端),很轻易确定出各电极。

2)万用表检测法。

假如组件正、负极性标识已模糊不清,也可采取万用表对其进行检测。

检测时,将万用表置“R×1k”挡,黑表笔接全桥组件某个引脚,用红表笔分别测量其它三个引脚,假如测得阻值全部为无穷大,则此黑表笔所接引脚为全桥组件直流输出正极;假如测得阻值均在4~l0kΩ范围内,则此时黑表所接引脚为全桥组件直流输出负极,而其它两个引脚则是全桥组件交流输入引脚。

桥式整流测试方法

1)桥式整流（堆）万用表测试方法：
①万用表开拔到电阻X1 或X10档
②测量1脚与4脚，需要调转方向，分别测量一次，一个方向通，另一个方向不通则OK，如果两个方向皆通，则为不良品。

③测量1脚与2脚，需要调转方向，分别测量一次，一个方向通，另一个方向不通则OK，如果两个方向皆通，则为不良品。

④测量3脚与4脚，需要调转方向，分别测量一次，一个方向通，另一个方向不通则OK，如果两个方向皆通，则为不良品。

⑤测量2脚与3脚，需要调转方向，分别测量一次，一个方向通，另一个方向不通则为不良品，如果两个方向皆不通，则OK。

什么是桥式整流?
桥式整流堆简称桥堆，是一种重要的电子元件，其作用是将220V的交流市电转换为300V的直流电。

桥式整流堆是由4只二极管构成的，可通过检测每只二极管的正、反向阻值来判断其是否正常。

整流桥堆全桥的性能好坏检测方法

整流桥堆齐桥的本能佳坏检测要领之阳早格格创做大普遍的整流齐桥上均标注有“+”、“一”、“～”标记（其中“+”为整流后输出电压的正极，“一”为输出电压的背极，二个“～”为接流电压输进端），很简单决定出各电极.检测时，可通太过别丈量“+”极与二个“～”极、“一”极与二个“～”之间各整流二极管的正、反背电阻值（与一般二极管的丈量要领相共）是可平常，即可推断该齐桥是可益坏.若测得齐桥内某只二极管的正、反背电阻值均为0或者均为无贫大，则可推断该二极管已打脱或者启路益坏.12．下压硅堆的检测下压硅堆里面是由多只下压整流二极管（硅粒）串联组成，检测时，可用万用表的R×lok挡丈量其正、反背电阻值.平常的下压硅堆的正背电阻值大于200kfl，反背电阻值为无贫大.若测得其正、反背均有一定电阻值，则证明该下压硅堆已被打脱益坏.13.肖特基二极管的检测二端肖特基二极管不妨用万用表Rl挡丈量.平常时，其正背电阻值（乌表笔接正极）为2.5～3.5Q，反背电阻值为无贫大.若测得正、反背电阻值均为无贫大或者均靠近O，则证明该二极管已启路或者打脱益坏.三端肖特基二极管应先测出其大众端，判别出是共阳对于管，仍旧共阳对于管，而后再分别丈量二个二极管的正、厦背电阻值.整流桥堆齐桥的极性判别要领极性的判别1)中瞅判别法.齐桥由四只二极管组成,有四个引足.二只二极管背极的对接面是齐桥曲流输出端的“正极”,二只二极管正极的对接面是齐桥曲流输出端的“背极”.大普遍的整流齐桥上,均标注有“+”、“-”、“~”标记.(其中“+”为整流后输出电压的正极,“-”为输出电压的背极,“~”为接流电压输进端),很简单决定出各电极.2)万用表检测法.如果组件的正、背极性标记表记标帜已朦胧没有浑,也可采与万用表对于其举止检测.检测时,将万用表置“R×1k”挡,乌表笔接齐桥组件的某个引足,用白表笔分别丈量其余三个引足,如果测得的阻值皆为无贫大,则此乌表笔所接的引足为齐桥组件的曲流输出正极;如果测得的阻值均正在4~l0kΩ范畴内,则此时乌表所接的引足为齐桥组件曲流输出背极,而其余的二个引足则是齐桥组件的接流输进引足.。

电工必知整流桥好坏的两种检测方法

电工必知整流桥好坏的两种检测方法
电工对整流桥肯定不陌生，因为它是所有电器开关电路必用的电子原件，非常常见，但对于它的好坏检测，却有一定技术要求。

要测量整流桥必须了解它原理，检测才能得心应手。

整流桥其实就是四只二极管的组合运用，虽然是一个元件，但却是可以理解为它是一个团队。

常见到的有直接焊在电板上，有的封装起来。

不管哪种形式都输入端是交流电，出来的是直流电，最简单理解就是把交流电改造成直流再释放出来，供电器电路使用。

那么作为电工我们遇到整流桥故障时该怎么应对呢？
首先要了解一下交流端和直流端在没有标注的情况下怎么判断出来：把万用表调到的R*100档位，红表笔固定与一端，黑表笔测量其他三端，当阻值均较大时，则红表笔所接的为整流桥负极。

若用黑表笔固定一端，红表笔测量其他三端的电阻值均较小时，黑表笔所接的就为负极。

判断出正负极后，剩下的就是交流端了，交流端不分极性，所以不需要判断。

最主要的还是来说一下好坏的判断方法，同样用万用表R*100档位，找到交流端和直流端，分别测量，当表的读数为0时，说明桥内短路，若交流端正反向电阻值均较大，表明桥内断路，当然这个方法是针对于封装的整流桥块，如果不是封装的，就用二极管档位，直接逐个测量，好坏很容易判断。

关于维修，大多数情况下，对于封装的整流桥，只要确定故障就整块更换，对于短路故障的整流块，确实没有好的办法，但对于断路故障还是可以修复使用的，那就是在开路的整流桥块上并联一个不小于原参数的整流二级管，这在手里没有整流块备用，对电源精度要求不高的电路上是完全可以的，而且效果不错，没封装的整流桥，逐个测量，坏哪个，换哪个，非常简单，就不多做说明了。

整流桥堆上的符号

整流桥堆上的符号“～”表示交流，“+”表示正极，它和整流二极管的方向是有关的。

如何判别整流桥的好与坏?用数字万用表的二极管档或指针表的100或1000档，测量两交流输入端到整流桥输出正端的阻值，若为开路或短路说明整流桥已坏，正常值应为400到2000欧姆，还可测正端到输入端的阻值应为无穷大，否则为已坏。

负端到输入端的阻值也应为400到2000才算正常。

整流桥就是将整流管封在一个壳内了，分全桥和半桥。

全桥是将连接好的桥式整流电路的四个二极管封在一起，半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路，选择整流桥要考虑整流电路和工作电压。

整流桥的原理整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。

全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。

选择整流桥要考虑整流电路和工作电压.优质的厂家有“文斯特电子”的G系列整流桥堆，进口品牌有ST、IR等。

整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。

整流桥命名规则一般整流桥命名中有3个数字，第一个数字代表额定电流，A后两个数字代表额电压(数字*100)V。

如：KBL410，即4A，1000V；RS507，即5A，1000V。

（分别代表电压档的50V，100V，200V，400V，600V，800V，1000V）有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。

整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。

四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。

变频器维修中元器件好坏的判断方法

变频器维修中元器件好坏的判断方法变频器维修中元器件好坏的判断方法普通二极管的检测用MF47型万用表测量，将红、黑表笔分别接在二极管的两端，读取读数，再将表笔对调测量。

根据两次测量结果判断，通常小功率锗二极管的正向电阻值为300－500Ω，硅二极管约为1kΩ或更大些。

锗管反相电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要小的多)。

好的二极管正向电阻较低，反向电阻较大，正反向电阻差值越大越好。

如果测得正、反向电阻很小均接近于零，说明二极管内部已短路；若正、反向电阻很大或趋于无穷大，则说明管子内部已断路。

在这两种情况下二极管就需报废。

在路测试测试二极管PN结正反向电阻，比较容易判断出二极管是击穿短路还是断路。

4.2三极管检测将数字万用表拨到二极管档，用表笔测PN结，如果正向导通，则显示的数字即为PN 结的正向压降。

先确定集电极和发射极；用表笔测出两个PN结的正向压降，压降大的是发射极e，压降小的是集电极c。

在测试两个结时，红表笔接的是公共极，则被测三极管为NPN型，且红表笔所接为基极b；如果黑表笔接的是公共极，则被测三极管是PNP型，且此极为基极b。

三极管损坏后PN结有击穿短路和开路两种情况。

在路测试：在路测试三极管，实际上是通过测试PN结的正、反向电阻，来达到判断三极管是否损坏。

支路电阻大于PN结正向电阻，正常时所测得正、反向电阻应有明显区别，否则PN结损坏了。

支路电阻小于PN结正向电阻时，应将支路断开，否则就无法判断三极管的好坏。

三相整流桥模块检测以SEMIKRON(西门子)整流桥模块为例，如附图所示。

将数字万用表拨到二极管测试档，黑表笔接COM，红表笔接VΩ，用红、黑两表笔先后测3、4、5相与2、1极之间的正反向二极管特性，来检查判断整流桥是否完好。

所测的正反向特性相差越大越好；如正反向为零，说明所检测的一相已被击穿短路；如正反向均为无穷大，说明所检测的一相已经断路。

整流桥模块只要有一相损坏，就应更换。

如何判定整流桥故障

如何判定整流桥故障
1. 判断
用万用表电阻挡即可判断，对并联的整流桥要松开连接件，找到坏的那一个。

2.损坏原因查找
（1）器件本身质量不好。

（2）后级电路、逆变功率开关器件损坏，导致整流桥流过短路电流而损坏。

（3）电网电压太高，电网遇雷击和过电压浪涌。

电网内阻小，过电压保护的压敏电阻已经烧毁不起作用，导致全部过压加到整流桥上。

（4）变频器与电网的电源变压器太近，中间的线路阻抗很小，变频器没有安装直流电抗器和输入侧交流电抗器，使整流桥处于电容滤波的高幅度尖脉冲电流的冲击状态下，致使整流桥过早损坏。

（5）输入缺相，使整流桥负担加重而损坏。

三相整流桥
3. 更换
（1）找到引起整流桥损坏的根本原因，并消除，防止换上新整流桥又发生损坏。

（2）更换新整流桥，对焊接的整流桥需确保焊接可靠。

确保与周边元件的电气安全间距，用联接联接的要拧紧，防止接触电阻大而发热。

与散热器有传导导热的，要求涂好硅脂降低热阻。

（3）对并联整流桥要用同一型号、同一厂家的产品以避免电流不均匀而损坏。

三相全控桥式可控整流电路故障的波形分析法

三相全控桥式可控整流电路故障的波形分析法作者：王莹来源：《职业·下旬》2013年第08期摘要：本文探讨用波形法分析三相全控桥式整流电路（电阻性负载）各种断路状态下的故障，并采用新型实验装置和利用示波器相结合的方法进行分析。

关键词：三相全控桥晶闸管电阻性负载可控整流示波器以晶闸管为主体的电力电子变流技术已经广泛应用到我国国民经济的各个领域，而且在工业企业电气化过程中已经有许多专业化的变流装置正在朝着标准化、系列化和可靠性更高的方向发展。

因此，在三相全控桥式可控整流电路故障的分析中，如何在实际应用中快速判断整流电路的故障十分重要。

笔者以三相全控桥式整流电路的电阻性负载为例，在判断三相全控桥式整流电路的工作是否正常时，只需用双踪示波器检测该整流电路的输出电压Ud及整流管两端电压UVT的波形便可得知，如果出现异常，可根据Ud、UVT的波形较快地分析出故障所在点，这样就可以将故障迅速排除，在实际应用中有较大的实用价值。

一、三相全控桥式整流电路在4kW以上大容量、直流电压脉动较小的整流装置或不可逆的直流电动机传动系统中广泛采用三相全控桥整流电路，它是由共阴极接法的三相半波可控整流电路与共阳极接法的三相半波可控整流电路串联而成的。

这种方法在改变晶闸管的控制角α时，即可以调节输出电压的大小。

根据工作过程得出的结论是：三相桥式全控整流电路在任何时刻都必须有两个晶闸管导通，而且这两个晶闸管一个是共阴极组，另一个是共阳极组，只有它们同时导通，才能形成导电回路。

对于共阴极组触发脉冲的要求是，保证晶闸管VTl、VT3和VT5依次导通，因此它们的触发脉冲之间的相位差应为120°。

对于共阳极组触发脉冲的要求是，保证晶闸管VT2、VT4和VT6依次导通，因此它们的触发脉冲之间的相位差也是120°。

三相桥式全控整流电路每隔60°有一个晶闸管要换流，触发脉冲的顺序是：1→2→3→4→5→6→1，相邻两脉冲的相位差是60°。

桥堆(整流器件)检验指导书

直流电压，然后用相应精度的电流表测出IR。用 50HZ 正弦波作一个回圈周期，对整流桥堆施加
涌电流试符合要求。
规定的最大冲击电流，
6、判定/标识：
将不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将 PASS 好的物料做好标识放入指定区域，并做好相关记录。
1、物料送检时要及时检验。 2、所照参样板必须为合格样板。 3、引脚表面有氧化发黑时需做耐温/可焊性试验进行进一步确认。
》外包装及最小包装要求贴有RoHS标记，并提供合格RoHS报告。 3、规格测量：用相应测量工具测量物料各部位大小（参照样板和确认书），与要求是否相符，需要试装才能确认的应进行相应试装。
实物图示
4、材质验证：
注意事项
参照样板对来料材质进行相关验证是否与样板有无不符。 5、性能测试：
正向压降Vf Vf max = 1.1V at 17.5ADC(35A)
最大重复峰值反向电压
Vrrm min = 800V
在常温（25±3℃）下，整流桥堆通以规定的直流电流，然后用相应精度的万用表测出其两端的 Vf
测试整流桥堆每个二极体的反向耐压
反向V峰rr值m 电
流Irrm ★★正向浪
Irrm不超过10uA 冲击电流35A为450A，试验后其它性能测
在常温（25±3℃）下，整流桥堆施加800V反向
机型工序时间
工序编号
适用于通用产品无
无
桥堆内部线路图示
据，按AQL：0.4/1.0 均匀抽样。 2、包装/外观检查：》》产产品品包表装面应标防明潮生，产包厂装家袋、上规应格标型明号数、量+端、、名A称C 、规端格等、标型记号，、外生观产无日明期显及可生见产损厂伤家．．要求用防静电包装，| 》静引脚电无电氧压化|≤、0无.2锈KV迹。、无弯曲、无折断．》有明显的极性标志及规格标识清晰可辨，用沾水湿布擦拭15s后仍清晰完整。》附有供应商的出厂检验报告，报告内容必须与实物一致。

ASEMI三相整流桥电路图设计和三相整流桥的好坏判断方法

编辑：DD
摘要:你知道ASEMI三相整流桥电路图是怎样设计的吗？怎样设计三相整流桥电路图更安全？
三相整流桥电路图有难题？先学会三相桥式全控整流电路原理比较重要，细节如图1所示。

桥堆的整流电路的负载为带反电动势的阻感负载。

假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。

此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。

此时电路工作波形如图2所示。

判断三相电机好坏的方法

判断三相电机好坏的方法嘿，朋友们！今天咱来聊聊怎么判断三相电机的好坏呀。

这三相电机就好比是机器的“心脏”，要是它出了啥毛病，那可就麻烦啦！你想想看，三相电机要是不正常工作，那不就跟人心脏不好一样，浑身都不得劲嘛！那怎么判断它好不好呢？咱可以先看看外表。

就像咱看一个人，先瞅瞅他精神面貌咋样。

看看电机有没有明显的损坏呀，接线是不是都好好的呀。

要是外表都破破烂烂的，那大概率是不太行了哟！然后呢，听听声音。

正常的三相电机运转起来，那声音是比较均匀、平稳的。

要是发出一些奇怪的响声，哼哼唧唧或者嘎吱嘎吱的，那肯定有问题呀！这就好比一辆好车开起来声音很顺溜，要是有杂音，那肯定不正常啦。

再测测电流呀。

电流就像是电机的“血脉”，如果电流不正常，那肯定是哪里出了岔子。

这就好像人的血压不正常，那身体能好吗？通过专业的仪器去测一测电流，看看是不是在正常范围内波动。

还有啊，摸摸电机是不是发热过度。

要是热得发烫，那可不是啥好现象。

就像人发烧一样，肯定是身体在“报警”啦！这时候就得好好检查检查，是不是负载太重啦，还是有啥其他问题。

咱还可以看看它的转速。

正常工作的三相电机转速应该是比较稳定的呀。

如果忽快忽慢，那肯定不正常呀！就像人跑步，一会儿快一会儿慢，那肯定是不对劲呀。

你说这三相电机要是坏了，那可真是让人头疼！咱得像爱护宝贝一样爱护它，定期给它做做检查。

别等到出了大问题才后悔莫及呀！总之呢，判断三相电机好坏就像是给它做一次全面的“体检”。

从外表到内在，从声音到电流，每个方面都要仔细查看。

只有这样，我们才能确保它能正常工作，为我们的生产生活提供有力的保障。

可别小瞧了这小小的三相电机，它的作用可大着呢！所以呀，大家都要学会这些判断方法哦，这样才能让我们的机器都健健康康的呀！。

怎样检测空调整流桥的好坏？

怎样检测空调整流桥的好坏？
整流桥在电脑板上用QB1表示，用于将变压器输出的约12V交流电变成约15V的直流电。

当它出现故障时，其表现为整机无电不工作。

发生故障后检测方法如下：
1、整流桥的输入端与变压器的次级相连，如果变压器次级端有12V输出，则整流桥初级也应有12V输入。

若整流桥只有12V交流输入，无约12V直流输出，表明整流桥坏，需更换。

2、选择万用表量程为R*1欧并将黑表笔接在正极，红表笔分别接在交流电输入端，其正向阻值应为500欧姆左右，反向为无穷大，如不是则更换整流桥；或者将红笔接在负极，黑表笔分别接在交流电输入端，其正向阻值应为500欧姆左右，反向为无穷大，如不是则更换整流桥。
