电气传动技术题库整理
技师,高级技术题库第一章 电气传动与自动控制题库+答案
第一章电气传动与自动控制第一节电力电子器件一、填空题1.电力电子技术是依靠电力电子器件实现电能的高效率的变换和控制。
2.按照载流子导电类型分，电力电子器件可分为双极型、单极性和混合型器件。
3.晶闸管是最古老的功率器件，也是目前容量最大的功率器件。
4.所谓半导体是指其导电性介于导体和非导体之间的物质。
5.半导体器件的特征是由带电粒子在半导体中如何运动来决定的。
6.载流子在半导体中的移动形成了电流。
7.半导体器件的基础是PN结，当在结的两端施加正向电压时，就有电流流过PN结。
8.当PN结的反向电压增大到一定程度后，其反向电流就会突然增大，这种现象叫PN结的反向击穿。
反向击穿分为雪崩击穿和齐纳击穿两种。
9.场效应晶体管是一种多数载流子导电的半导体器件。
10.目前耐压最高、电流容量最大的全控型电力电子器件之一是GTO。
11.晶闸管是一种只能控制其导通，而不能控制其关断的半控型器件。
12.IGBT的选择主要有三个方面需要考虑：额定电压、额定电流和开关速度。
13.IGBT常用的保护电路由两种：过电压保护和过电流保护。
14.功率MOSFET具有工作效率高、驱动功率小、无二次击穿等优点。
15.根据反向恢复时间，功率二极管可以分为普通整流功率二极管、快恢复二极管、超快恢复二极管和肖基特二极管等。
二、选择题1.高性能的高压变频调速装置的主电路开关器件采用（ B ）。
A、快速恢复二极管B、绝缘栅双极晶体管C、电力晶体管D、功率场效应晶体管2.（ D ）的本质是一个场效应管。
A、肖特基二极管B、电力晶体管C、可关断晶闸管D、绝缘栅双极晶体管3.晶体管串联型稳压电源中的调整管工作在（ C ）状态A、饱和B、截止C、放大D、任意4.电力晶体管（GTR）在使用时，要防止（ D ）A、时间久而失效B、工作在开关状态C、静电击穿D、二次击穿5.双向晶闸管的通态电流（额定电流）是用电流的（ A ）来表示的。
A、有效值B、最大值C、平均值6.双向晶闸管是用于交流电路中的，其外部有（ C ）电极。
电气传动模拟试题
电气传动模拟试题
一、选择题
1. 电气传动系统的作用是什么？
A. 增加传动效率
B. 控制转速和转矩
C. 实现运动控制
D. 所有以上都是
2. 电机传动系统中最常用的控制方法是？
A. 恒速控制
B. 变频控制
C. 位置控制
D. 扭矩控制
3. 在电机传动系统中，哪种元件用于将电能转换为机械能？
A. 变频器
B. 传感器
C. 电机
D. PLC
4. 以下哪种传动系统适合对速度要求较高的应用？
A. 皮带传动
B. 齿轮传动
C. 摩擦传动
D. 电机传动
5. 电气传动系统中常用的传感器是？
A. 光电传感器
B. 压力传感器
C. 温度传感器
D. 加速度传感器
二、填空题
6. 电气传动系统中常用的控制器是__________。
7. 在PLC编程中，常用的编程语言是__________。
8. 电机传动系统中控制转矩的元件是__________。
9. 电机传动系统中常用的变频器是__________。
10. 电气传动系统中常用的检测装置是__________。
三、简答题
11. 请简要说明电机传动系统中PID控制的原理。
12. 电气传动系统中的PLC有何作用？举例说明。
13. 请列举电气传动系统中常用的传感器及其作用。
14. 电机传动系统中如何实现轴的同步运动控制？
15. 请说明电机传动系统和气动传动系统的区别和联系。
以上是电气传动模拟试题，希望大家认真思考并尽快完成。
祝好运！。

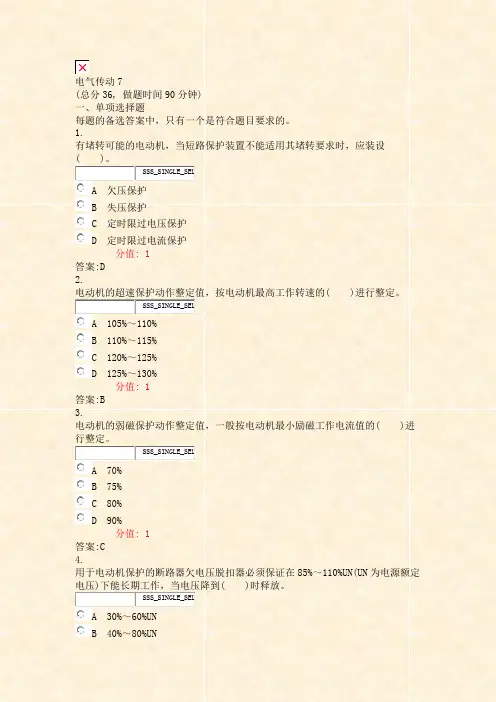

电气传动7_真题(含答案与解析)-交互
电气传动7(总分36, 做题时间90分钟)一、单项选择题每题的备选答案中，只有一个是符合题目要求的。
1.有堵转可能的电动机，当短路保护装置不能适用其堵转要求时，应装设( )。
SSS_SINGLE_SELA 欠压保护B 失压保护C 定时限过电压保护D 定时限过电流保护分值: 1答案:D2.电动机的超速保护动作整定值，按电动机最高工作转速的( )进行整定。
SSS_SINGLE_SELA 105%～110%B 110%～115%C 120%～125%D 125%～130%分值: 1答案:B3.电动机的弱磁保护动作整定值，一般按电动机最小励磁工作电流值的( )进行整定。
SSS_SINGLE_SELA 70%B 75%C 80%D 90%分值: 1答案:C4.用于电动机保护的断路器欠电压脱扣器必须保证在85%～110%UN(UN为电源额定电压)下能长期工作，当电压降到( )时释放。
SSS_SINGLE_SELA 30%～60%UNB 40%～80%UNC 35%～70%UND 45%～80%UN分值: 1答案:C5.交流限流式配电电器在极限通断能力实验时，限流电器的限流系数应不大于( )。
SSS_SINGLE_SELA 0.5B 0.6C 0.7D 0.8分值: 1答案:B6.热继电器通常只适用于长期工作或间断长期工作以及操作频繁的重复短时工作制的电动机的( )保护。
SSS_SINGLE_SELA 断相B 过压C 失D 过载分值: 1答案:D7.接触器是一种适用于( )交直流主电路及大容量控制电路的电器。
SSS_SINGLE_SELA 近距离频繁分断B 远距离不频繁分断C 远距离频繁接通和分断D 远距离不频繁接通分值: 1答案:C8.电动机调速系统中，( )主要是指在给定信号或扰动信号作用下，系统输出的动态响应中的各项指标。
SSS_SINGLE_SELA 动态性能指标B 静态性能指标C 稳态性能指标D 非稳态性能指标分值: 1答案:A9.电动机调速系统的( )是指在规定的运行和使用条件下，施加规定的单位阶跃给定信号，系统实际值第一次达到给定值的时间。
电气传动技术复习资料
电气传动技术复习资料电气传动技术是目前工业领域中广泛应用的一种重要技术。
它通过电能转换系统来控制机械设备的运动，可以实现多种运动方式，并且具有高效、灵活、安全等特点，是现代制造业中不可或缺的基础技术。
一、电气传动技术的基础知识1. 电机分类：直流电机、交流电机、步进电机等；2. 电机的特性：稳态特性、动态特性、电气特性、机械特性等；3. 传动件：齿轮、带轮、皮带、链条等。
二、电气传动技术的应用1. 工业生产：电气传动技术可应用于机械制造、化工、矿业、建筑等多个领域，能有效提高生产效率和产品质量；2. 交通运输：电动汽车、电动机车、电动船等交通工具的广泛应用，加速了电气传动技术的发展；3. 机器人技术：电气传动技术是机器人技术中的重要组成部分，实现机器人的精密控制和高效运动；4. 家电电器：现代家电大都采用电气传动技术，如洗衣机、吸尘器、风扇等。
三、电气传动技术的发展趋势1. 低碳经济：随着环保意识的提高，低碳经济成为世界各国的共同目标，电气传动技术的应用将会越来越广泛；2. 智能化：智能化是制造业的趋势，未来电气传动技术将会越来越智能化，实现人机交互、自动诊断等功能；3. 高效能：提高能源效率、降低能源消耗是电气传动技术未来的关键发展方向；4. 先进制造和制造技术：电气传动技术的不断发展与创新需要具备先进制造和制造技术，如精密加工技术、信息化技术等。
四、电气传动技术的优势1. 灵活性：可以实现多种运动方式，包括直线运动、旋转运动、下划运动等；2. 高效能：可以实现高效能的传动和控制，提高传动效率和机械性能；3. 安全性：电气传动系统的安全性能较高，并且可以实现多种安全保护措施；4. 可靠性：电气传动系统能够实现可靠性控制，具有较高的可靠性和稳定性。
五、电气传动技术存在的问题1. 没有统一标准：电气传动技术的标准存在较大差异，需要加强标准的制定与实施；2. 受限于电力设施：电力设施限制了电气传动技术的推广和应用；3. 必要性认识不足：一些企业认为传统机械传动技术已经足够，对电气传动技术的应用认识不足。
电气传动复习题
一、填空题1、电气传动又称电力拖动，是以电动机作为原动机驱动生产机械的系统的总称。
2、电气传动系统由电动机、控制装置以及被拖到的生产机械所组成。
3、按照电动机类型不同，电气传动分为直流和交流传动两大类。
4、恒转矩负载分为：反抗性恒转矩负载和位能性恒转矩负载。
5、电气传动系统的负载特性有3类，分别是：恒转矩负载特性、恒功率负载特性和通风机负载特性。
6、调速是指在某一负载情况下，通过改变电动机或电源的参数使机械特性发生相应改变，从而使电动机转速变化或保持不变。
7、直流传动动态调速指标有：跟随性能指标和抗扰性能指标两个大类。
8、单闭环直流调速系统是指只有一个转速负反馈构成的闭环控制系统。
9、双闭环直流调速系统有两个反馈环节，分别为转速闭环反馈环节和电流闭环反馈环节。
10、能够改变直流电动机电磁转矩方向的系统，称为可逆调速系统。
11、电枢反接可逆线路根据执行元件的不同可分为：接触器切换电枢可逆线路、晶闸管开关切换电枢可逆线路和两组晶闸管装置反并联可逆线路。
12、可逆调速系统的环流分为两个大类，分别为：静态环流和动态环流。
13、无环流可逆系统按照实现无环流系统的原理不同可以分为：逻辑控制无环流系统和错位控制无环流系统。
14、交流调速系统的产品一般分为两大系列普通型和高性能型。
15、脉宽调制简称PWM 技术，是利用电力电子开关器件的导通和关断，将直流电压变成连续的电压脉冲列，并通过控制脉冲宽度或周期达到变压的目的。
16、串级调速系统是一种转差功率回馈型调速系统。
17、交流调速的基本类型有：转差功率消耗型调速系统、转差功率回馈型调速系统和转差功率不变型调速系统。
18、交-直-交变频器是先把工频交流通过整流器变换成直流，然后再把直流通过逆变器变换成频率、电压均可控制的交流电源。
二、选择题1、直流电动机调速方法不包含（C）。
A、电枢回路串电阻B、励磁回路串电阻C、变频调速D、调节电枢电压2、直流电动机的励磁方式不包含（D）。
电气传动技术题库
7265电气传动技术及应用单项选择题1.机电传动系统稳定工作时，如果T M大于T L，电动机旋转方向与T M相同，转速将产生的变化是?加速。
2.机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是?匀速。
3.如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么所接三相电源的频率为?60赫兹。
4.消除交流伺服电动机“自转”现象的方法是?增加转子导条的电阻。
5.起重机吊一个重物升降时，负载的机械特性?位能型恒转矩。
6.以下励磁绕组是属于直流电动机的定子部分。
7.鼠笼式异步电动机不采用?逐级切除启动电阻方法启动。
8.步进电动机的转速?与电源脉冲频率成正比。
9.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将?电枢电流不变，转速减小。
10.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为?5安。
11.设计在50赫兹电源上运行的三相异步电动机现改为在电压相同频率为60赫兹的电网上运行，其电动机的?Tst减小，Tmax减小。
12.变压器空载损耗?主要为铁损耗。
13.绕线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩?不一定。
14.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则?电枢电势下降50% 。
15.直流电动机在串电阻调速过程中，若负载转矩不变，则?输入功率不变。
16.不是三相异步交流电动机固有机械特性曲线的四个特殊点之一的是?负载工作点。
17.一台三相异步电动机运行时转差率为s=0.25，此时通过气隙传递的功率有?25%的转子铜耗。
18.复励直流电机的励磁绕组和电枢绕组是?一部分串联其他的并联。
19.一台变压器原边接在额定电压的电源上，当副边带纯电阻负载时，则从原边输入的功率?既有有功功率，又有无功功率。
20.绕线式三相异步电动机，转子串合适电阻起动时?起动转矩增大，起动电流减小。
电气工程师(供配电)：电气传动考点巩固真题及答案
电气工程师(供配电)：电气传动考点巩固真题及答案1、单选电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。
请回答下列与电磁转差离合器调速系统有关的问题。
电磁转差离合（江南博哥）器调速系统在任何转速下离合器的传递效率为分别为传动电动机转速和离合器的输出转速；离合器的转差率。
请问离合器的传递效率η与转差率s之间的关系为（）。
A.η=1-sB.η=1-s2C.η=（1-s）2D.η=s2-1正确答案：A2、单选热继电器和过载脱扣器的整定电流应当可调，调整范围宜不小于其电流上限的（）。
A.30%B.25%C.20%D.15%正确答案：C3、单选某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。
设该异步电动机运行在电网频率为50Hz时和60Hz时转差率不变，这台进口电动机运行在电网频率为50Hz时转速为（）r／min。
A.1650B.1376C.1800D.1500正确答案：B4、单选PLC机具有（），无故障运行时间长的特点。
A.编程复杂B.对使用环境无要求C.对使用环境有较高要求D.运行可靠正确答案：D5、单选某工程需要选用1台电动机，其冷却方式要求为空气冷却；冷却回路布置方式为自由循环，冷却介质由周围自由流入电动机或流过电动机表面并自由返回；冷却介质驱动方式为自循环，冷却介质依靠转子的风扇作用或直接安装在转子轴上的风扇。
该电动机冷却方式的代号为（）。
A.ICA01B.ICN01C.ICW56D.ICA00正确答案：A6、单选某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。
该异步电动机为（）极电动机。
A.4B.2C.6D.8正确答案：A7、多选以下关于三相交流异步电动机回馈制动特性的描述正确的有（）：A.当三相交流异步电动机的转速小于理想空载转速时可以得到制动转矩B.回馈制动时电动机处于发电机状态C.当交流异步电动机运行在第一象限，回馈制动时电动机特性位于第四象限D.回馈制动是使电动机转速大于理想空载转速，将电能返回电源系统的一种电制动方式正确答案：B, D8、单选某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。
电气传动复习题
一、填空题1、电气传动又称电力拖动，就是以电动机作为原动机驱动生产机械得系统得总称。
2、电气传动系统由电动机、控制装置以及被拖到得生产机械所组成。
3、按照电动机类型不同，电气传动分为直流与交流传动两大类。
4、恒转矩负载分为：反抗性恒转矩负载与位能性恒转矩负载。
5、电气传动系统得负载特性有3类，分别就是：恒转矩负载特性、恒功率负载特性与通风机负载特性。
6、调速就是指在某一负载情况下，通过改变电动机或电源得参数使机械特性发生相应改变，从而使电动机转速变化或保持不变。
7、直流传动动态调速指标有：跟随性能指标与抗扰性能指标两个大类。
8、单闭环直流调速系统就是指只有一个转速负反馈构成得闭环控制系统。
9、双闭环直流调速系统有两个反馈环节，分别为转速闭环反馈环节与电流闭环反馈环节。
10、能够改变直流电动机电磁转矩方向得系统，称为可逆调速系统。
11、电枢反接可逆线路根据执行元件得不同可分为：接触器切换电枢可逆线路、晶闸管开关切换电枢可逆线路与两组晶闸管装置反并联可逆线路。
12、可逆调速系统得环流分为两个大类，分别为：静态环流与动态环流。
13、无环流可逆系统按照实现无环流系统得原理不同可以分为：逻辑控制无环流系统与错位控制无环流系统。
14、交流调速系统得产品一般分为两大系列普通型与高性能型。
15、脉宽调制简称PWM 技术，就是利用电力电子开关器件得导通与关断，将直流电压变成连续得电压脉冲列，并通过控制脉冲宽度或周期达到变压得目得。
16、串级调速系统就是一种转差功率回馈型调速系统。
17、交流调速得基本类型有：转差功率消耗型调速系统、转差功率回馈型调速系统与转差功率不变型调速系统。
18、交-直-交变频器就是先把工频交流通过整流器变换成直流，然后再把直流通过逆变器变换成频率、电压均可控制得交流电源。
二、选择题1、直流电动机调速方法不包含（C）。
A、电枢回路串电阻B、励磁回路串电阻C、变频调速D、调节电枢电压2、直流电动机得励磁方式不包含（D）。
电气自动化专业电气传动与控制技术复习提纲(含答案)
电气传动与控制技术复习提纲一、选择题1.下面哪个部分是属于直流电动机的定子部分？（ C ）A、换向器B、电枢绕组C、励磁绕组D、风扇2.电动机带动工作台平行匀速运动时，负载的机械特性是哪一种？（ A ）A、反抗型恒转矩B、离心式通风机型机械特性C、恒功率型D、直线型机械特性3.复励直流电机是指电机的励磁绕组和电枢绕组进行如何连接？（ D ）A、串联B、并联C、单独分开连接D、一部分串联其他的并联4.电力拖动系统稳定工作时如果T e＞T L，电动机旋转方向与T e相同，转速将产生什么变化？（ B ）A、减速B、加速C、匀速D、停止5.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则（ A ）A、电枢电势下降50%B、电磁转矩下降50%C、电枢电势和电磁转矩都下降50%D、端电压下降50%6.直流电动机在串电阻调速过程中，若负载转矩不变，则（ A ）A、输入功率不变B、输出功率不变C、总损耗功率不变D、电磁功率不变7.变压器的变比与原、副边的（ D ）A、电压成反比B、电流成正比C、匝数成反比D、电压成正比8.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将（ C ）A、电枢电流减小、转速减小B、电枢电流减小、转速不变C、电枢电流不变、转速减小D、电枢电流不变、转速不变9.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为（ A ）A、 5 AB、 0.2 AC、50 AD、 2.5 A试卷第 1 页（共 4 页）10.改变三相异步电动机旋转磁场方向的方法是（ C ）A、改变电源频率B、改变电源电压C、改变定子绕组中电流的相序D、改变电机的工作方式二、填空题1.直流发电机按励磁方法来分类，分为他励、并励、串励和复励四种。
2.直流他励电动机的固有机械特性是指在额定电枢电压，额定励磁磁通和电枢电路内不接电阻时的自然特性曲线。
电气传动及控制试题及答案.doc
电气传动及控制一、单项选择题（本大题共72分，共18小题，每小题4分）1.在转速负反馈单闭环有静差直流调速系统中，突减负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较负载变化前是（）了。
A.增加B.不变C.减小2.如下关于转速开环恒压频比控制调速系统（通用变频器-异步电动机调速系统）论述正确的是（）。
A.二极管整流器输出端的大电容仅仅用于滤波作用B.二极管整流器是全波整流装置，由于输出端有滤波电容存在，因此输入电流波形中谐波含量很低C.通用变频器一般用电阻来吸收制动能量3.双闭环无静差V-M调速系统中，增加UPE的增益，系统稳定后转速反馈电压（）OA.增加B.不变C.减小4.在转速负反馈单闭环有静差直流调速系统中，突减给定电压后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较给定电压变化前是（）了。
A.增加B.不变C.减小5.某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min,如果开环速降不变，要使闭环速降降为4r/min,则开环放大系数应为（）。
A.19B.29C.396.某单闭环直流调速系统，额定负载下电动机转速降落为8r/min,如果负载转矩降为额定负载的一半，那么它的闭环速降为（）。
A.4r/minB.6r/minC.8r/min7.双闭环无静差V-M系统中，改变（）能够改变稳态转速。
A.整流环节放大系数B.电流反馈系数C.转速反馈系数8.在转速负反馈单闭环有静差直流调速系统中，当（）变化时，系统没有抗扰作用。
A.测速发电机励磁B.电动机励磁电流C.电枢电阻9.在转速负反馈单闭环有静差直流调速系统中，当（）变化时，系统没有抗扰作用。
A.转速反馈系数B.电动机励磁电流C.电枢电阻10.恒Eg/1调速系统，最大电磁转矩（）。
A.与1无关B.随1增大而增大C.随1增大而减小11.双闭环无静差V-M调速系统，若起动过程中ASR未达到饱和，则会发生（）OA.起动过程变快B.起动过程变慢C.不影响起动过程12.双闭环无静差V-M调速系统中，增加反馈系数a,系统稳定后转速反馈电压（）。
17。1电气传动(选择题和答案)
第 17 套试卷答案查看试卷所属书目：供配电专业试卷所属章节：电气传动试卷备注：电气传动试卷单选题1.在电动机工作制类别S1～S8中，以下为S4工作制的是（）。
A. 延续工作制B. 断续周期工作制C. 包括启动的断续周期工作制D. 延续周期工作制。
准确答案： C 本试题为17.0 章节试题您的答案： B2.下图为异步电动机端电压U1为常数时，不同转子电阻R2、R2?@的电动机的特性曲线，转子电阻R2、R2?@的数值应符合的关系为（）。
A.B.C.D.第 1 页/共38 页准确答案： A 本试题为17.0 章节试题您的答案： A3.下图中曲线表示异步电动机供电频率为f1、f2、f3时的机械特性曲线组，f1、f2、f3的关系为（）。
A. f1 ＜ f2 ＜ f3B. f1 ＞ f2 ＞ f3C. f1 ＜ f3 ＜ f2D. f1 ＞ f3＞ f2准确答案： B 本试题为17.0 章节试题您的答案： A4.某工程需要选用一台电动机，其冷却方式的要求为空气冷却；冷却回路布置方式为自由循环，冷却介质由周围自由流入电机或流过电机表面并自由返回；冷却介质驱动方式为自循环，冷却介质依赖转子的风扇作用或直接安装在转子轴上的风扇。
该电机冷却方式的代号为（）。
A. ICA01B. ICN01C. ICW56D. ICA00准确答案： A 本试题为17.0 章节试题您的答案： A5.下图为异步电动机转子电阻R2为常数时不同电源电压的电动机的特性曲线，请问电源电压、的数值应符合下面的关系为（）。
A. U1>U1?@B. 1/2 U1?@＜U1 ＜ U1?@C. U1=1/2 U1?@D. U1=1/5 U1?@准确答案： A 本试题为17.0 章节试题您的答案： B6.下图为异步电动机不同极对数的电动机的特性曲线，请问极对数p1、p2的数值符合的关系为（）。
A. p1=3 p2B. p1=2 p2C. p1＜p2D. 2 p2＞p1＞p2准确答案： C 本试题为17.0 章节试题您的答案： C7.他励直流电动机改变励磁时特性曲线也随之变化，下图为一台直流电动机在磁通分离为FN、F1、F2三种情况下的特性曲线。
电气传动技术模拟试题
《电气传动技术及应用》复习题一、填空（每空1分，共20分）1．交流异步电动机常用的调速方法有、、。
2．三相线绕式异步电动机的启动方法有、。
3．直流他励电动机带动恒转矩负载运行，若电枢回路串电阻，则此时电动机转速，电动机转矩。
4．他励直流电动机，现正运行在正向电动状态，现采用电源反接制动停车，则应把。
5．异步电动机采用能耗制动时，首先将定子绕组从三相电源，并立即在通入直流电流。
6．在脉动磁场作用下的单相异步电动机是没有能力，所以为了解决这一问题，通常采用异步电动机。
7．我国生产的重复短时工作制电动机，工作情况通常用暂载率（或持续率）ε来表征工作情况，ε= 。
标准暂载率为、、、。
8．电动机在调速过程中，保持电枢电流不变情况下，输出转矩不变的调速称为，输出功率不变的调速称为。
在直流电动机调速方法中，调压调速是调速，弱磁调速是调速。
9．在单闭环直流调速系统中，放大器采用PI调节器的系统称为调节系统，采用P调节器的系统称为调节系统。
10．调速系统主要技术指标有、。
11．调速系统的静态指标有、、。
12．调速系统的动态性能指标、、。
13．在单闭环直流调速系统中，若闭环和开环系统的理想空载转速一样，则闭环系统给定信号应为开环系统的给定信号倍。
14．在给定电压相同时，闭环理想空载转速为开环理想空载转速倍。
15．晶闸管导通之后，要恢复其阻断状态，必须把阳极正向电压或。
16．直流调速系统中，常采用的反馈形式有、、、。
17．在开环控制系统中，控制量（输入量）对被控制量（输出量）只有的控制。
18.电动机调速范围D是定义为，静差率S定义为。
19．是反映机电传动系统机械惯性的物理量，加快系统过渡过程的主要措施、。
20．直流电动机常用的调速方法有、、。
21．三相鼠笼式异步电动机的启动方法有、。
22．直流他励电动机的启动方法有、。
23．直流他励电动机带动恒转矩负载运行，若电源电压降低，则此时电动机转速，电动机转矩。
24．我国生产的短时工作制电动机规定标准运行时间为、、、。
电气自动化专业电气传动与控制技术复习提纲（含答案）
电气自动化专业电气传动与控制技术复习提纲（含答案）电气传动与控制技术复习提纲一、选择题1.下面哪个部分是属于直流电动机的定子部分？（ C ）A、换向器B、电枢绕组C、励磁绕组D、风扇2.电动机带动工作台平行匀速运动时，负载的机械特性是哪一种？（ A ）A、反抗型恒转矩B、离心式通风机型机械特性C、恒功率型D、直线型机械特性3.复励直流电机是指电机的励磁绕组和电枢绕组进行如何连接？（ D ）A、串联B、并联C、单独分开连接D、一部分串联其他的并联4.电力拖动系统稳定工作时如果T e＞T L，电动机旋转方向与T e 相同，转速将产生什么变化？（ B ）A、减速B、加速C、匀速D、停止5.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则（ A ）A、电枢电势下降50%B、电磁转矩下降50%C、电枢电势和电磁转矩都下降50%D、端电压下降50%6.直流电动机在串电阻调速过程中，若负载转矩不变，则（ A ）A、输入功率不变B、输出功率不变C、总损耗功率不变D、电磁功率不变7.变压器的变比与原、副边的（ D ）A、电压成反比B、电流成正比C、匝数成反比D、电压成正比8.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将（ C ）A、电枢电流减小、转速减小B、电枢电流减小、转速不变C、电枢电流不变、转速减小D、电枢电流不变、转速不变9.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为（ A ）A、 5 AB、 0.2 AC、50 AD、 2.5 A试卷第 1 页（共 4 页）10.改变三相异步电动机旋转磁场方向的方法是（ C ）A、改变电源频率B、改变电源电压C、改变定子绕组中电流的相序D、改变电机的工作方式二、填空题1.直流发电机按励磁方法来分类，分为他励、并励、串励和复励四种。
2.直流他励电动机的固有机械特性是指在额定电枢电压，额定励磁磁通和电枢电路内不接电阻时的自然特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

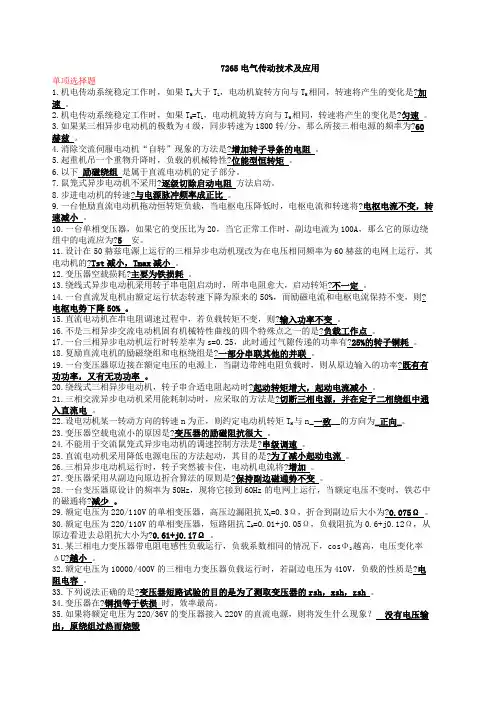

7265电气传动技术及应用单项选择题1.机电传动系统稳定工作时，如果T M大于T L，电动机旋转方向与T M相同，转速将产生的变化是?加速。
2.机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是?匀速。
3.如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么所接三相电源的频率为?60赫兹。
4.消除交流伺服电动机“自转”现象的方法是?增加转子导条的电阻。
5.起重机吊一个重物升降时，负载的机械特性?位能型恒转矩。
6.以下励磁绕组是属于直流电动机的定子部分。
7.鼠笼式异步电动机不采用?逐级切除启动电阻方法启动。
8.步进电动机的转速?与电源脉冲频率成正比。
9.一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将?电枢电流不变，转速减小。
10.一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为?5安。
11.设计在50赫兹电源上运行的三相异步电动机现改为在电压相同频率为60赫兹的电网上运行，其电动机的?Tst减小，Tmax减小。
12.变压器空载损耗?主要为铁损耗。
13.绕线式异步电动机采用转子串电阻启动时，所串电阻愈大，启动转矩?不一定。
14.一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则?电枢电势下降50% 。
15.直流电动机在串电阻调速过程中，若负载转矩不变，则?输入功率不变。
16.不是三相异步交流电动机固有机械特性曲线的四个特殊点之一的是?负载工作点。
17.一台三相异步电动机运行时转差率为s=0.25，此时通过气隙传递的功率有?25%的转子铜耗。
18.复励直流电机的励磁绕组和电枢绕组是?一部分串联其他的并联。
19.一台变压器原边接在额定电压的电源上，当副边带纯电阻负载时，则从原边输入的功率?既有有功功率，又有无功功率。
20.绕线式三相异步电动机，转子串合适电阻起动时?起动转矩增大，起动电流减小。
21.三相交流异步电动机采用能耗制动时，应采取的方法是?切断三相电源，并在定子二相绕组中通入直流电。
22.设电动机某一转动方向的转速n为正，则约定电动机转矩T M与n_一致__的方向为_正向_。
23.变压器空载电流小的原因是?变压器的励磁阻抗很大。
24.不能用于交流鼠笼式异步电动机的调速控制方法是?串级调速。
25.直流电动机采用降低电源电压的方法起动，其目的是?为了减小起动电流。
26.三相异步电动机运行时，转子突然被卡住，电动机电流将?增加。
27.变压器采用从副边向原边折合算法的原则是?保持副边磁通势不变。
28.一台变压器原设计的频率为50Hz，现将它接到60Hz的电网上运行，当额定电压不变时，铁芯中的磁通将?减少。
29.额定电压为220/110V的单相变压器，高压边漏阻抗X1=0.3Ω，折合到副边后大小为?0.075Ω。
30.额定电压为220/110V的单相变压器，短路阻抗Z k=0.01+j0.05Ω，负载阻抗为0.6+j0.12Ω，从原边看进去总阻抗大小为?0.61+j0.17Ω。
31.某三相电力变压器带电阻电感性负载运行，负载系数相同的情况下，cosΦ2越高，电压变化率ΔU?越小。
32.额定电压为10000/400V的三相电力变压器负载运行时，若副边电压为410V，负载的性质是?电阻电容。
33.下列说法正确的是?变压器短路试验的目的是为了测取变压器的rsh，xsh，zsh。
34.变压器在?铜损等于铁损时，效率最高。
35.如果将额定电压为220/36V的变压器接入220V的直流电源，则将发生什么现象？没有电压输出，原绕组过热而烧毁36.用一台电力变压器向某车间的异步电动机供电，当开动的电动机台数增多时，变压器的端电压将?降低。
37.做变压器空载实验所测的数值，可用于计算?励磁阻抗。
38.变压器短路实验所测损耗?全部为铜耗。
39.一台50Hz三相异步电动机的转速为720r/min，该电机的级数和同步转速为?8极，750r/min。
40. 变压器的短路损耗主要为?主要为铜耗。
41.变压器短路实验常在高压侧进行，其原因是?高压侧电流较小，便于测量。
42.直流他励电动机重载运行时，若不慎将励磁回路断开，电机转速将?迅速减少直至停止。
43.一台额定电压为220V的直流串励电动机，如果接在交流220V的电源上，此时电动机将产生?方向恒定的电磁转矩。
44.一台980转/分的三相异步电动机，其极对数为?3?。
45.三相异步电机转子绕组感应电动势的频率f2与定子绕组感应电动势的频率f1的关系是?f2=sf1。
46.三相异步电动机的最大电磁转矩T m与定子端电压U1?平方成正比。
47.当?K>1，N1>N2，U1>U2 时，变压器为降压变压器。
48.变压器带负载运行时，二次绕组磁动势对一次绕组磁动势?起去磁作用。
49.油浸式三相电力变压器的主要附件有油箱、储油柜、干燥器、防爆管、温度计、绝缘套管及?分接头开关和气体继电器等。
50.一台三相变压器的联结组别为Yd11，表示变压器的一、二次绕组接法为?一次绕组为星形、二次绕组为三角形。
51.三相变压器并联运行的条件是必须具有相同的联结组、电压比和?各变压器的相电压应相等。
52.在中、小型电力变压器的定期检查维护中，若发现变压器箱顶油面温度与室温之差超过?55℃，说明变压器过载或变压器内部已发生故障。
53.电压互感器相当于?空载运行的降压变压器。
54.电流互感器的运行情况与?变压器的短路运行相似。
55.对直流发电机和电动机来说，换向器作用不相同。
对直流发电机来说，换向器作用是完成?交流电动势、电流转换成直流电动势、电流。
56.当磁通恒定时，直流电动机的电磁转矩和电枢电流成?正比关系。
57.他励电动机具有?硬机械特性，这种特性特别适用于当负载变化时要求转速比较稳定的场合。
58.同步电动机异步起动时，励磁绕组应?通过大电阻短路。
59.改变直流电动机转向，可采取?仅改变励磁电流方向措施。
60.异步电动机的额定功率是指电动机在额定工作状态运行时的?轴上输出的机械功率。
61.异步电动机的工作方式（定额）有连续、短时和?断续等三种。
62.三相异步电动机的转差率是转差与?同步转速的比值。
63.鼠笼异步电动机的最大电磁转矩对应的临界转差率S m与定子电压的大小?无关。
64.三相异步电动机启动运行时，要求?有足够大的启动转矩。
65.一台三相笼型异步电动机是否全压启动要看电动机容量与?供电变压器的容量的关系。
66.某4极三相笼型异步电动机，额定功率10kW，额定转速1460r/min，额定电压380V，△联接，功率因数0.88，额定效率80%，I ST/I N=6.5。
电动机采用Y—△减压启动时的启动电流为?46.8A?。
67.电动机采用自耦变压器减压启动，当启动电压是额定电压的70%时，电网供给的启动电流是额定电压下启动时启动电流的?0.49 倍。
68.绕线式电动机的启动方法有转子绕组串接电阻启动法和?频敏电阻器启动法。
69.异步电动机常用的电气制动方法有反接制动、能耗制动和?回馈制动。
70.单相异步电动机启动一般有电阻分相启动、电容分相启动和?罩极启动。
71.同步电机的转子磁极上装有励磁绕组，由?直流电励磁。
72.同步电动机的启动方法有异步启动法、辅助启动法及?变频启动法。
73.若被测机械的转向改变，则交流测速发电机输出电压的?相位改变180°。
74.直流伺服电动机的结构，原理和一般?直流电动机基本相同。
75.三相笼型异步电动机减压启动可采用定子绕组串电阻减压启动，星形三角形减压启动或?自耦变压器减压启动的方法。
76.变频调速中变频器的作用是将交流供电电源变成?变压变频的电源。
77.异步电动机变频调速的基本原理是通过改变电动机?定子电源的频率，改变异步电动机同步转速，从而改变异步电动机转速78.变频器在安装接线时，尤其要注意是?交流电源进线绝对不能接到变频器输出端。
79.异步电动机软启动器主要用于?异步电动机启动控制。
80.他励直流电动机的启动一般可采用电枢回路串电阻启动及?减小电枢电压启动。
81.直流电动机处于制动运行状态时，其电磁转矩与?转速方向相反，电动机吸收机械能变成电能。
82.串励电动机的反转宜采用励磁绕组反接法，因为串励电动机的电枢两端电压很高，励磁绕组两端的?电压很低，反接法应用较容易。
83.一台直流电动机起动时，励磁回路应该?比电枢回路先接入。
84.与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的?降低电压的人为机械特性?85.一台三相笼型异步电动机的数据为P N = 20kW，U N = 380V，λT=1.15，k i=6，定子绕组为三角形联结。
当拖动额定负载转矩起动时，若供电变压器允许起动电流不超过12I N，最好的起动方法是?直接起动。
86.一台三相异步电动机拖动额定转矩负载运行时，若电源电压下降10%，这时电动机的电磁转矩?Tem=TN 。
87.三相绕线转子异步电动机拖动起重机的主钩，提升重物时电动机运行于正向电动状态，若在转子回路串接三相对称电阻下放重物时，电动机运行状态是?倒拉反接制动运行。
多选题异步（同步）电动机定子主要有3部分：机座，定子铁心，定子绕组异步电动机转子主要有3部分：转子铁心，转子绕组，转轴异步电动机转子有2种：绕线转子，笼型转子同步电动机转子有2种：凸极式，隐极式变压器并联运行的3个优点:提高供电的可靠性，提高运行的经济性，可以减小总的备用容量变压器并联运行的3个理想情况：没有环流，成比例分配，二次电流同相位变压器并联运行的3个条件：额定电压应相等，联接组号必须相同，短路阻抗的相对值要相等直流电动机调压调速的5个特点：实现简单，操作方便；低速时机械特性变软，静差率增大，相对稳定性变差；只能在基速以下调速，因而调速范围较小，一般D<=2；只能实现有级调速，平滑性差；经济性较差，转速越低，能耗越大。
自励发电方式能否建立空载磁场的3个条件：必须有剩磁，励磁绕组的极性必须正确，励磁回路的电阻不能太大异步电动机调速方法分为3类：转差功率消耗型，转差功率回馈型，转差功率不变型。
转差功率消耗型主要有2种：改变定子电压调速，转子电路串接电阻调速。
转差功率回馈型：串级调速。
转差功率不变型主要有2种：变极调速，变频调速。
直流电动机顺利启动3个条件：启动电流限制在一定范围内，有足够大的启动转矩，启动设备简单，可靠；直流电动机2种启动方法：电枢回路串电阻启动，减压启动直流调速系统4种静态指标：调速范围，静差率，平滑性，经济性直流电动机3种调速方法：串电阻调速，调压调速，弱磁调速非导磁材料，比如：铜，橡胶，空气等工作制分为3种：连续工作制，短时工作制，周期工作制判断对错题109.电力拖动系统中，电动机的转矩始终大于负载的转矩，就是稳定系统。
